Как сделать обрешетку своими руками
Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий
Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:
- Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
- Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
- К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
- После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
- Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
- Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;
После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:

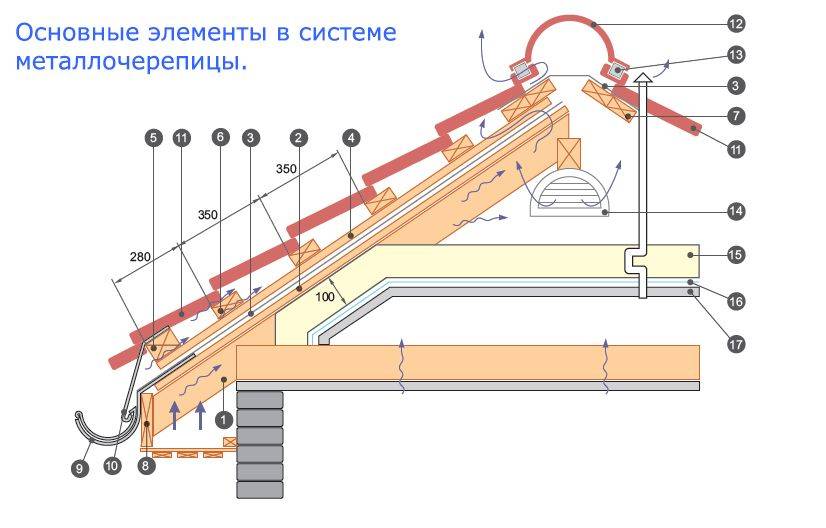

Фото — Кровельный пирог
Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:
Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности
Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю;
После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов)
Крепеж производится саморезами с широкими головками при использовании шуруповерта;
На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры;
Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки;
Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.
Фото — Каркас для кровли из металлочерепицы
Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.
Видео: монтаж обрешетки своими руками
Конструктивные особенности обрешетки под металлочерепицу
Каркас, обрешетка или несущая система является самым главным фактором из всех, влияющих на долговечность постройки. Если Вы решили устанавливать кровлю из металлочерепицы, то сразу нужно быть готовым к трудностям, ведь при работе с другими кровельными материалами допускается один оптимальный зазор между балками или площадь сечения.
Фото — принцип монтажа металлочерепицы
Особенности обрешетки под металлочерепицу:
- Можно монтировать каркас двумя способами: сплошным или с шагом. В первом случае, доски устанавливаются практически вплотную друг к другу, т.е. вообще без зазоров. Это необходимо из-за своеобразного строения металлической черепицы и принципов её установки. Во втором нужно делать зазор, расстояние которого будет не менее 350 мм, такой способ хорош для крупной черепицы, но в основном применяется для профнастила;
- Нужно очень тщательно относиться к выбору брусьев и досок. Чаще всего используется деревянный брус с сечением 50 мм, а доска с размерами 32х100 мм;
- Перед началом работы нужно обработать деревянные поверхности специальными антисептическими составами. При укладке металлочерепицы часто остаются некоторые зазоры или щели, в которые будет проникать влага. Конденсат станет причиной развития в каркасе плесени или гниения дерева;
- У каждой металлической черепицы своя уникальная волна. При монтаже каркаса нужно внимательно изучить покупку и только после начинать возведение несущей системы;
- Не забывайте покрывать дерево слоем гидро- и пароизоляции;
- Первая доска каркаса немного шире остальных, где-то на полтора сантиметра.
Фото — различие сплошной и зазорной обрешеток
У многих производителей металлочерепицы есть свои требования к установке покрытия. Если таковые имеются, то они буду указаны на коробке со строительным материалом или в инструкции по монтажу, которая прилагается к покупке.
Фото — общий вид обрешетки под металлочерепицуобщий вид обрешетки под металлочерепицу
Расчет обрешетки под металлочерепицу
Минимизировать расходы на приобретение пиломатериалов можно, если правильно рассчитать конструкцию и размеры обрешетки под металлочерепицу. Для этого вначале измеряют размеры скатов (высоту, длину) и прибавляют лобовые доски и выпуски.
Методика расчета обрешетки проста. Если известна общая площадь кровли — 100 м² и при этом для устройства обрешетки применяют доски 25×150×4000 мм (толщина, ширина, длина), то:
- площадь доски будет равна 0,15 × 4 = 0,6 м²;
- количество досок, необходимых для монтажа 100 ÷ 0,6 = 167 шт.;
- объем (в куб. метрах) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
- объем всех досок 100 × 0,015 = 1,5 м³.
То есть, для устройства обрешетки сплошного типа потребуется 1,5 м³ досок. Для разреженной обрешетки нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками (брусьями).
Пример расчета выглядит следующим образом.
К примеру, площадь кровли – все те же 100 м², длина скатов – 6 м, ширина – 9 м, шаг обрешетки – 300 мм. Тогда:
Расчет количества горизонтальных рядов черепицы
Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.
Для наглядности обратимся к расчетной схеме (рис. 5.).
Рисунок 5. Расчетная схема
Обозначения:Lk – длина конструкции (ската);L –длина участка конструкции, равная сумме шагов обрешетки;PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;LAT – расстояние между наружными краями первых двух брусков обрешетки;LA – шаг шаговой обрешетки;LAF – расстояние между коньком и обрешеткой.
Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.
1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).
На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.
Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF«Опал»:L = Lk – LAT – LAF – 120«Изумруд»:L = Lk – LAT – LAF – 180
2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)
Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).
Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция
Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.
Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.
Монтаж гидроизоляции
Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.
Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.
Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.
На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

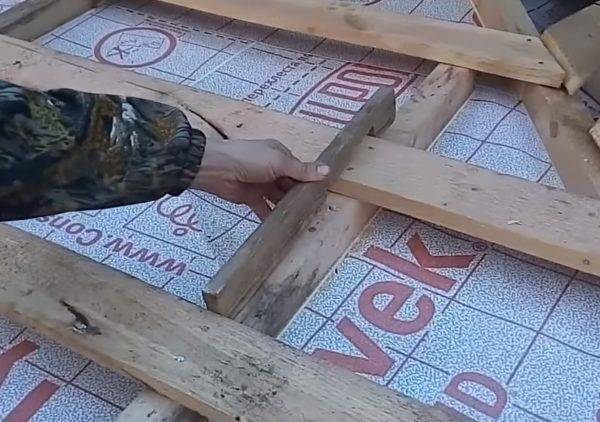

Установка контрбруса
Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.
При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.
На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.
Укладка обрешетки
Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.
От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.
Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.
Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.
Обрешетка для ендовы
В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.
Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.
Этапы монтажа
Если же вы все-таки решили выполнить монтаж своими усилиями, то нелишним будет ознакомиться с основными этапами процесса.
Выбираем тип настила
Укладка листа по стропильным ногам и по кобылкам
Для начала нужно определиться, настил какого типа будет использоваться:
Гидроизоляция
Перед тем как будет смонтирована обрешетка для металлочерепицы, на стропила необходимо уложить слой гидроизоляционной пленки. На нее затем вдоль стропил набиваются бруски контробрешетки.
Укладка обрешетки
В местах примыкания мансардных окон, в разжелобках и ендовых монтаж обрешетки должен носить сплошной характер. При этом необходимо учитывать особенности конкретной крыши.
Обустройство обрешетки предполагает также установку ветровой доски, креплений для водосточной системы и карнизной планки. Их следует смонтировать до начала укладки металлочерепицы.
Водосточные канавки на листах металлочерепицы и вентиляция кровли

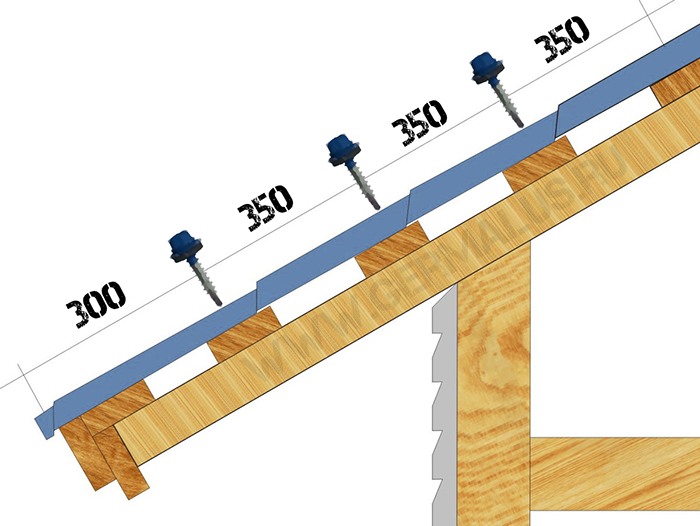

Шаг обрешетки рекомендуется делать около 350 мм. Этот размер должен равняться расстоянию от кромки нижней доски до середины следующей. Подобные действия позволяют зафиксировать лист металлочерепицы внизу волны, что повысит декоративность укладки.
Непрофессионально выполненная работа приведет в будущем к демонтажу элементов кровли и в результате — к значительным финансовым затратам. Необходимо помнить, что уже использованная металлочерепица для повторного монтажа непригодна.
Необходимые материалы и инструменты
Как материал для обрешеточной конструкции используются пиломатериалы:
- сосна;
- ель;
- пихта;
- лиственница.
Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.
Для крепления кровельного покрытия к каркасу понадобится:
- брус сечением 50х50 или 40х60 мм;
- брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
- доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.
Для установки каркаса необходимо иметь:
- сантиметровая лента;
- уровень;
- треугольная линейка;
- фломастер;
- шуруповерт;
- молоток;
- самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
- инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
- лестница или деревянный помост.
Как установить дополнительные элементы
К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.
Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.
Подходящие размеры досок при шаге стропил 60 см
Выбор размера доски для обрешетки зависит от расстояния между стропильными ногами. Однако для стандартного утепления минеральной ватой стойки устанавливают с шагом 60 см, чтобы подготовить пространство для заполнения плитами теплоизоляции. По стропилам прокладывается гидроизоляция и устраивается контробрешетка для создания вентиляционного канала.
При таком варианте применяют следующие размеры досок:
- 6000х100х35 мм;
- 6000х150х35 мм.
Примечание! Длину можно менять в зависимости от варианта поставки, но предпочтение лучше отдавать шестиметровым пиломатериалам, которые надежнее свяжут стропильную систему крыши.
Монтаж металлочерепицы
Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.
Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.
Выполнение сложных соединений планками
Сверху по краю кровельных листов крепится специальная планка конька.
Установка конька
Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.
От чего зависит вид обрешетки
Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.
Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.
Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.
Устройство обрешетки
По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.
При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.
При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.
Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил

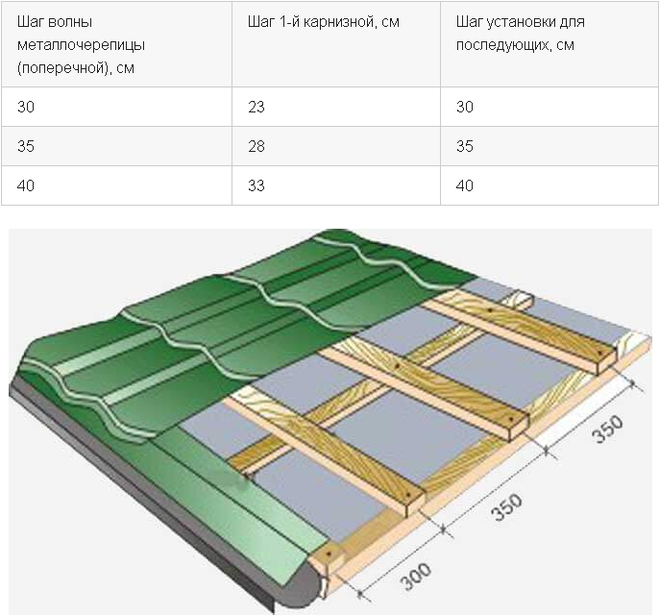

Шаг обрешетки под металлочерепицу
Шаг обрешетки для металлочерепицы посчитать очень просто.
ВАЖНО!
Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.
Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке. Устройство кровли из металлочерепицы по деревянной обрешетке
Устройство кровли из металлочерепицы по деревянной обрешетке
Средства для обработки деревянной конструкции крыши
Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.
К основным видам таких средств можно отнести:
- огнезащитные (антипирены);
- биозащитные;
- водоотталкивающие;
- защищающие от плесени и грибка;
- универсальные средства.
Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.
Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.
Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.
Устройство обрешетки под металлочерепицу
Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.
На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.
Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.
Виды обрешетки под металлочерепицу
Монтаж обрешетки крыши под металлочерепицу
Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.
Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.
Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.
Расчет обрешетки под металлочерепицу
Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.
Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.
Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.
От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:
- Рулетка
- Уровень
- Молоток
- Ножовка
- Шуруповерт (можно пользоваться дрелью)
- Болгарка
- Карандаш для отметок
Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.
Особенности
При возведении постройки любого типа и планировки необходимо особое внимание уделять подбору подходящих кровельных материалов. На сегодняшний день их ассортимент богат, поэтому выбрать подходящее покрытие получится на любой вкус и кошелек. Однако какую бы кровлю вы ни приобрели, для ее укладки в любом случае потребуется предварительная установка надежного каркаса
Однако какую бы кровлю вы ни приобрели, для ее укладки в любом случае потребуется предварительная установка надежного каркаса.
Если вы решили покрыть крышу дома таким популярным материалом, как металлочерепица, то вам следует знать, что это покрытие производится из тонких стальных листов, которые штампованы так, что в итоге получаются элементы, очень похожие на настоящую керамическую черепицу.
Многие потребители останавливают свой выбор на кровельных материалах из металлочерепицы, поскольку они выглядят солидно и дорого, особенно если выполнены на совесть. Порой издали подобные покрытия трудно отличить от настоящей керамической черепицы, которая была в чести на протяжении многих веков.
Также нельзя не заметить и то, что монтаж металлочерепицы можно производить в любое время года, поэтому вам не придется ждать летнего сезона для завершения строительства крыши.
Металлочерепица во многом превосходит прочие кровельные материалы. В первую очередь, следует заметить, что ее вес является более скромным, нежели у старого доброго шифера. Благодаря этой особенности работать с подобным материалом намного легче. Кроме того, для укладки металлочерепицы можно обойтись изготовлением облегченной стропильной системы, которая снизит лишнюю нагрузку на перекрытия постройки.
По словам опытных и домашних мастеров, при установке каркаса под такую кровлю, как правило, не возникает особых трудностей и больших проблем.
Однако следует учитывать и некоторые недостатки, которые присущи современной металлочерепице:
- следует учесть его высокую стоимость – металлочерепица стоит дороже многих альтернативных материалов;
- подобный кровельный материал подвержен образованию коррозии, которая не только может существенно испортить его внешний вид, но и привести к разрушению с течением времени;
- под металлочерепицей довольно часто образовывается конденсат, который губительно влияет на состояние перекрытий и каркасов;
- подобную кровлю отличает и высокая звукопроводимость, что отмечают многие потребители, которые положили на крыше металлочерепицу.
Положить такой материал кровли, да и обрешетку для него возможно своими силами. Конечно, для этого необходимо выкроить достаточное количество времени и закупиться соответствующими инструментами. Если же вы боитесь связываться с подобными работами, то стоит доверить их специалистам, поскольку крыша должна быть не только красивой, но и безопасной, а в случае с серьезными допущенными ошибками этим критерием она отвечать не будет.
Устройство обрешётки под металлочерепицу
Выбор материала и типа конструкции
Помимо выбора материалов следует знать, что под металлочерепицу делают несколько видов обрешётки:
- Разреженная. Это самый распространённый вариант. Его используют на разных крышах с уклоном более 20˚. В этом случае расстояние между центрами досок равно длине волны черепицы.
Как выбрать шаг между рядами
Пиломатериалы, используемые для обрешётки под металлочерепицу, могут иметь разные размеры:
Для обрешётки под популярную металлочерепицу «Монтеррей» подбирают доски сечением 25х100 или 30х100 мм в зависимости от толщины листа покрытия
Последовательность монтажа
- Вдоль карниза прибивают две доски сечением доски 50х100 мм друг на друга.
Чтобы постоянно не измерять расстояние между досками обрешётки рулеткой, используют шаблон
На коньке набивают дополнительную доску обрешётки со стороны каждого ската.
На карнизную доску крепят крюки для водосточной системы
Видео: установка обрешётки под черепицу из металла
Понятия обрешетки и контробрешетки
Под обрешеткой подразумевается сплошное или ячеистое основание под финишный материал. Конструкция собирается непосредственно на стропила. Контробрешетка – это часть системы кровли, которая монтируется поверх гидроизоляционного полотна вдоль стропильных ног.
Функциональность
Рассмотрим, нужна ли контробрешетка под профнастил на холодной крыше, какую задачу выполняет дополнительная конструкция. Опорное основание под кровлю монтируется над гидроизоляционным материалом. Таким образом формируется вентиляционный зазор, который способствует отведению влаги. То есть она не попадают внутрь конструкции.
Дополнительно контробрешетка выполняет и другие задачи:
- за счет поднятия обрешетки над стропилами исключается риск повреждения пленки или мембраны от сквозного прохождения в брус;
- изнаночная сторона металлочерепицы в меньшей степени подвергается воздействию влаги из-за вентиляционного зазора (дополнительно организуется шумоизоляция);
- защита гидробарьера во время проведения монтажных работ (мастера могут набить временные доски и передвигаться по крыше не затрагивая полотно);
Временный дощатый настилИсточник b-online.ru
- элементы конструкции выступают в роли подосновы для базовой обрешетки (снижается вероятность прогибания брусьев под весом кровельного покрытия);
- пленка со временем может провисать, растягиваться и разрушаться, что практически исключается за счет контробрешетки (материал фиксируется).
Если кровельная система устроена в соответствии с технологией, то под металлочерепицу природные осадки попадать не должны, но повышенная влажность при этом не исключается (в соответствии с погодой). Причиной появления конденсата под профлистом является разница температур снаружи и внутри помещения. То есть для неотапливаемой крыши контробрешетку устраивать не обязательно. Но если в будущем планируется устройство утепленной мансарды, то мероприятие все же проводится.
Профессиональная рекомендация
На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?
Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.
Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.
Кусочки рубероида
Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.
Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.
Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.
Клин вставляется в зазор между правилом и обрешеткой
В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.
Правильная схема крепления элементов в виде рекомендаций
Перед тем как делать обрешетку под металлочерепицу по заданному шагу, ознакомьтесь с дополнительными рекомендациями по монтажу, которые сайту «Стройвеликан» дал профессиональный кровельщик Денис Никитин:
- Гвозди или саморезы для крепления. Для надежной фиксации досок толщиной 25 мм применяйте крепежи длиной не менее 70 мм. Выбирайте оцинкованные саморезы или ершеные гвозди. Вбивайте или вкручивайте крепежные элементы по два в каждую стропильную ногу.
- Стыки обрешетки в рядах. Укладывайте доски по длине так, чтобы в соседних рядах место соединения располагалось на разных стропилах. А лучше делать перевязку нескольких опорных балок. Стык в одном месте всего ряда обрешетки на скате снизит качество крепления стропильной системы.
- Используйте древесину небольшой влажности. Свежесрубленная древесина обладает высоким уровнем влажности – от 40-50% и выше. Для устройства обрешетки приобретайте пиломатериалы с показателем не более 20%. Доски будут меньше деформироваться после монтажа.
При крыше с утеплением обязательно предусматривайте вентиляционный канал. Поверх стропильной системы расстилайте мембранную гидроизоляцию. При этом делайте напуск не менее 10-15 см. Далее по стропилам закрепите брусок сечением 50х50 мм. И уже к нему фиксируйте доски под саморезы металлочерепицы. Между гидроизоляцией и кровлей должно оставаться расстояние 5 см.
