Как сделать надежное резьбовое соединение труб своими руками? Обзор и Советы

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Виды соединения металлических труб с пластиковыми

Сегодня существует два способа выполнения такой процедуры:

1. Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
2. Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.

Особенности резьбовых соединений

Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.

Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:

• удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
• пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
• накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.

Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить.  Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.

аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку

Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец

Иные методы безрезьбового соединения металлических и пластиковых труб

Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:

Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:

• корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
• двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
• четырёх металлических шайб. Устанавливаются они во внутренней  полости муфты;
• резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:

1. Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
2. Затяните гайки до упора. Прокладки при этом должны сдавливаться.

Соединение получается долговечным и достаточно прочным.

При помощи фитинга типа Гебо соединение можно произвести быстро и без усилий, главное — правильно подобрать диаметр

Фитинг Гебо. Эта деталь состоит из следующих элементов:

• корпуса;
• гаек;
• зажимных колец;
• прижимных колец;
• уплотнительных колец.

Соединение выполняется очень просто.

1. Полностью развинтите муфту.
2. Наденьте на концы соединяемых труб все вышеуказанные элементы.
3. Зафиксируйте стык гайками.

Полипропилен

Для полипропиленовых водопроводов также употребляется два метода соединения.

Сварка

Как соединять пластиковые водопроводные трубы посредством низкотемпературной сварки?

Вот перечень нужных инструментов.

Инструмент	Функции
Низкотемпературный паяльник (240 — 260С) с набором насадок	Оплавление поверхностей соединяемых элементов
Торцовочный нож	Резка труб по размерам
Калибратор	Снятие фаски
Шейвер, торцеватель	Зачистка алюминиевого армирования снаружи трубы и между слоями полипропилена соответственно

Фактически разработка такова:

1. Паяльник комплектуется насадкой соответствующего размера и разогревается до рабочей температуры.
2. Труба отрезается по размеру торцовочным ножом.
3. Калибратором с трубы снимается наружная фаска.
4. Алюминиевая фольга (при армированной ей трубы) удаляется из поля сварки. Она может привести к расслоению материала и разгерметизацию соединения.
5. фитинг и Труба совмещаются с насадкой на пара секунд и по окончании оплавления соединяются плавным возвратно-поступательным перемещением. По окончании маленькой выдержки застывший пластик фактически не уступает прочностью монолитному участку трубопровода.

Использование фитингов

Соединение труб ПНД можно проводить с использованием специальных фитингов. Такие конструкции применяют при создании коммуникаций из труб малого диаметра (до 50 мм). При этом можно использовать следующие типы фитингов:

• электросварные;
• компрессионные;
• редукционные.

Электросварное муфтовое соединение

Первый вариант представляет собой муфту с электронагревательным элементом внутри. При соединении (после подключения к электричеству) фитинг нагревается и расплавляет полиэтилен. В результате получается прочное и надежное соединение, но при этом неразборное.

Для проведения работ необходимо предварительно очистить трубу и фитинг от грязи. Затем они выставляются по одной оси, при этом добивается неподвижность всей конструкции. После этого соединительный элемент подключают к специально предназначенному для этих целей источнику тока. В результате нагрева пластик начинает плавиться, герметично соединяя все элементы. Более подробно о работе с такими соединительными элементами можно узнать, просмотрев видео из интернета.

Фитинги

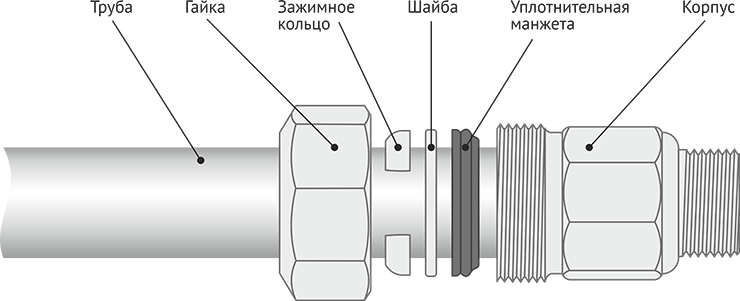

Самым легким способом соединить ПНД трубы является использование компрессионного фитинга. С этой задачей может справиться любой человек, даже не обладая какими-либо навыками. Такие фитинги состоят из:

• полиэтиленового корпуса;
• уплотнительных колец;
• зажимных колец (они защищают соединение от механических повреждений);
• втулки;
• крышки-гайки.

Перед началом работы нужно разобрать конструкцию соединительного элемента. Затем на конце трубы отмечаем расстояние, на которое она должна зайти в фитинг. Далее, предварительно смочив в воде, надеваем соединительный элемент. Последнее действие ‒ это затягивание крышки-гайки (при этом чрезмерных усилий применять не нужно). В результате получится соединение без риска образования протечек, к тому же разборное.

Кроме этого, у компрессионных фитингов есть еще один плюс – это возможность произвести соединения разных (по материалу) труб. Очень часто при ремонте в квартире требуется подсоединить коммуникации к старым металлическим трубам. При помощи компрессионных фитингов сделать такое соединение очень легко. Процесс работы такой же, как и в случае стыковки двух труб из полиэтилена.

Редукционный фитинг

Редукционные фитинги применяют в том случае, если необходимо соединить две трубы разного диаметра. Принцип использования этого соединительного элемента такой же, как и у компрессионного.

Общие сведения

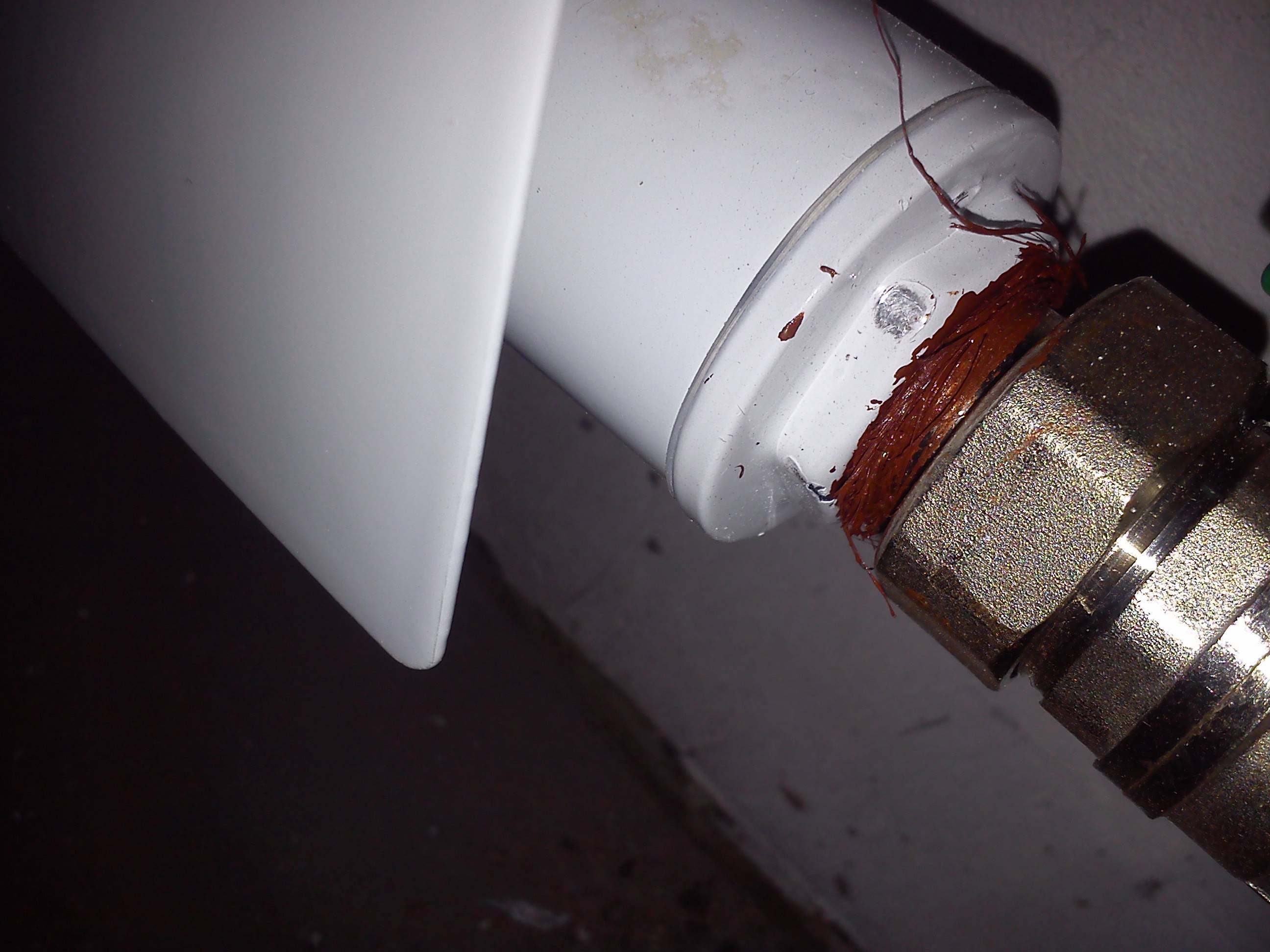

Описание льна (пакли)

Перед тем, как начать наматывать лен на трубы, вы должны получше узнать, что представляет собой пакля из льна. Это материал волокнистого типа, который используют для уплотнения резьбы. Продукт натуральный, его делают из первичной обработки однородного, тонкого и длинноволокнистого льна. Сфера применения материала широка. В зависимости от способа изготовления, материал бывает ленточным, джутовым, сантехническим или строительным. В нашем же случае речь пойдет про изоляцию, которая дает возможность выполнить надежную герметизацию каждого соединения.

Преимущества

Перед тем, как начать наматывание льна на резьбу, вам следует знать, что он начинает набухать и впитывать в себя влагу, что позволяет увеличить уровень герметичности, так как для протечки не будет выхода. Кроме того, у материала высокая механическая устойчивость, и именно эта характеристика дает возможность выполнять подгон сантехники, а герметические свойства не будут потеряна, соединения можно отворачивать на пол оборота или на целый оборот.

Недостатки использования

Если вы думаете о том, как наматывать лен на резьбу, то следует вначале ознакомиться со всеми недостатками материала. Итак, в основе материала лежит вещество органического происхождения, и поэтому он может начать гнить под воздействием влаги и воздуха. Также он иногда попадают внутрь даже во время профилактического осмотра. Для этого при использовании пакли следует пользоваться еще и другим материалом, дополнительным, который поможет предотвратить процесс гниения. Это может быть герметизирующая паста, масляные краски, солидол или литол.

Дополнительные материалы в сочетании с паклей будут затруднять дальнейшие разборки, и это касается масляной краски и силикона. Иногда такие дополнение делают монтажный процесс и вовсе невыносимым. Не годится использование льна, когда температура достигает отметки в +90 градусов. В таких местах материал начинает свариваться, а после и вовсе теряет герметизирующие свойства. Если вы имеете дело со сталью, то следует обязательно соблюсти технологию наматывания, так как в противном случае резьба может быть подвергнута воздействию коррозии.

Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть. Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался. Плашку на конечную часть металлической трубы нужно аккуратно наживить

При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться. Для удобства работы заготовки рекомендуют смазать машинным маслом

Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении

При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед. На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом. Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку. Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием

Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед. На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом. Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку. Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Разновидности соединений труб

В целом, все способы соединений между трубами можно разделить на два типа: безрезьбовые и резьбовые.

К безрезьбовым соединениям относятся:

• Все виды сварки (ацетиленовая, водородная, пропановая, электросварка, сварка в среде инертных газов, сплавление полимерных труб путём нагревания и т.д.);
• Склеивание труб посредством двухкомпонентного клея, называемое также иногда «холодной сваркой». Данный способ чаще используется для полимерных трубных изделий, но может применяться и для стальных труб, если давление транспортируемых жидкостей или газов в них не слишком высокое.
• Фланцевые соединения, применяемые в тех случаях, когда конструкцию нужно сделать разъёмной.

Что же касается резьбовых соединений труб, то они осуществляются как путём непосредственного соединения трубных изделий между собой, так и через резьбовые тройники, переходники, краны, муфты и прочие дополнительные приспособления.

В какой-то степени особым вариантом трубных соединений можно считать накидную гайку, которая с одной стороны обеспечивает наличие резьбового соединения, а с другой — безрезьбового. Но более правильным будет сказать, что здесь имеет место просто сочетание двух различных способов.

Общие сведения

Способы соединения труб из стали. Трубы из стали соединяют неразборным или разборным способом. Это зависит:

• 1.от материала, из которого выполнен стояк и трубы. Трубы бывают металлические, из чугуна, из стекла, из полимерных материалов, из меди.
• 2.от особенностей жидкостей, которые протекают по трубопроводу.
• 3.от условий, в которых срубы работают.

К безрезьбовым методам относят сварочный способ соединения, холодную сварку, чтобы склеить трубы, соединение при помощи фланца.

Распространенным способом соединения остается резьбовой метод. Для метода не подходит способ с загибанием трубы, элементы соединяют, используя тройники, муфты, краны и т.д.

Способ соединения, применяющий накидную гайку, считается особым, он использует сразу два способа: резьбовой и безрезьбовой.

Для транспортировки по трубам пара либо воды используют конструкции из чугуна. Концы труб оснащены толстыми бортами, которые предают большую герметичность при установке. Стальные элементы подходят для трубопроводов любой окружности с низким давлением, либо безнапорной канализации. Трубы не оснащены утолщенными бортиками.

Вспомогательными деталями при соединении труб прямых линий либо заглушки считаются различные футорки, гайки, пробки, также муфты и контргайки.

Если надо выполнить поворот трубы, используют тройник либо угольник.

Соединительные конструкции, выполненные при помощи резьбы, не всегда разъемные. Случается, что трубы с резьбой приваривают с поверхностями, которые не двигаются, чем достигается повышенная прочность. Таким образом, соединение теряет разъемные свойства и называется неразъемным соединением с резьбой. Данный вид встречается очень редко.

Если правильно выполнить монтажные работы по соединению элементов с помощью резьбы, то водопроводная система прослужит без сбоев много лет.

Пошаговая техника соединения труб своими руками

Технология проведения работ по переходу ПНД на металл включает следующие этапы:

1. выбор способа соединения;
2. определение размеров сечений и длины материала;
3. приобретение труб, фитингов;
4. подготовка инструмента;
5. монтаж соединения;
6. проверочные испытания.
7. необходимые инструменты и материалы

В минимальный набор инструментов входят:

• гаечные, разводные ключи;
• клещи;
• труборез;
• резьборез;
• сварочный аппарат в случае необходимости.

Материалы приобретаются в зависимости от объема работ, трубы – с учетом 10% потерь в отходы.

Ход работ

1. Разъемные соединения на резьбе начинают с подготовки стального торца: его обрезают, выравнивают, нарезают резьбу.
2. Затем с помощью подмотки рукой накручивают фитинг-переходник.
3. С другого конца фитинга обжимной гайкой устанавливают пластик.
4. Ключом докручивают фитинг на резьбу.

Особенности монтажа

Полиэтиленовые фитинги применяют, в основном, для состыковки труб малых сечений.

Важно учесть, что имеются переходники, как с внутренним расположением резьбы, так и с наружным. Поэтому подбирают их в зависимости от предназначения и, естественно, в соответствии с размерами труб. Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой

Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой.

Просто отпиленная полиэтиленовая труба с трудом входит в уплотнительное кольцо. Можно наружные части трубы обрезать ножом на конус. Изделие войдет без проблем до упора.

Безрезьбовое соединение стальных труб: особенности и основные правила

В процессе установки трубопроводов нельзя обойтись без соединения стояков. В зависимости от места монтажа, материала, из которого произведены стояки, их диаметра, линейных размеров, иных технических характеристик, возможностей заказчика, применяют резьбовое или безрезьбовое соединение.

Оба типа стыковки стальных труб имеют свои преимущества и недостатки. Остановимся более подробно на безрезьбовом соединении стальных труб и стыковке металлических труб с пластиковыми.

Параллельно с резьбовым, данный способ соединения долгое время был одним из наиболее распространенных.

Вместе с тем, в сварочных элементах магистралей возникают остаточные напряжения, что могут сопровождаться недостаточной надежностью соединения при значительных нагрузках и вибрациях.

Существенным минусом является также возможность коробления свариваемых элементов. Учитывая еще высокую стоимость работ, вместо сварки часто пользуются иными, не менее надежными, но качественными и дешевыми способами стыковки элементов магистралей.

Соединяя стояки без сварки, можно:

• получить стыковку разъемного типа. Такой вариант приемлем в случае необходимости выполнения ремонтных работ в краткие сроки. Одновременно, такая процедура позволяет повторно использовать те же фитинги, с заменой уплотняющих материалов, что значительно экономит средства;
• осуществить стыковку в любом месте, независимо от наличия электроэнергии;
• повысить качество соединения, поскольку сваркой не всегда получается точное выполнение шва, чтобы стояки на миллиметр-другой не сдвинулись относительно оси и друг друга;
• обойтись без дорогостоящего мастера, поскольку начинающему сварщику осуществить качественную операцию по стыковке стояков – не по силам;
• обойтись без дорогих аппаратов и приспособлений, поскольку соединение с помощью фитингов предвидит наличие газового ключа и простых навыков.

Поэтому, такие монтажные работы может сделать своими руками каждый, у кого есть элементарные навыки обращения с ключами и большое желание. Все. Больше ничего не надо.

Данный метод применяют при монтаже труб диаметром 50 мм и больше. Понятно, что в отдельных случаях фланцевые фитинги используют при стыковке стояков меньших диаметров.

Для изготовления детали используют высокопрочную сталь или чугун.

Как установить фланцевую муфту должен знать каждый, поскольку схема монтирования – элементарно проста.

Безрезьбовое соединение стальных труб с помощью обжимных фитингов гебо – относительно «молодой» способ стыковки, но уже завоевал немало поклонников.

которые размещаются в металлическом корпусе.

Использование обжимных фитингов обеспечивает надежное соединение чугунных, пластиковых, стальных труб с возможными поворотами, разветвлениями или же просто в стык.

Эффективным приспособлением для устранения течи в стояке является хомут на муфты гебо, о чем свидетельствуют многочисленные отзывы. Главное преимущество конструкции – быстрота и качество монтажа.

С помощью хомута легко можно устранить течь, образовавшуюся при замерзании воды в трубе, при коррозионном процессе, в результате механического повреждения.

Деталь монтируют на трубах отопления, стальных водопроводных трубах, начиная от диаметра 1/2 дюйма и оканчивая 2 дюйма и больше.

Многих интересует вопрос, можно ли ставить муфту гебо на отопление. Существуют различные мнения. Одни специалисты считают, что нельзя, другие – что можно.

Например, данная соединительная деталь – незаменима в системе отопления, если конец первого стояка имеет резьбу, а конец второго – без резьбового участка.

Поэтому, чтобы не искать опытного сварщика, или, чтобы не нарезать резьбу, лучше использовать муфту гебо, которую можно купить в магазине сантехники. Цена – зависит от диаметра и материала изготовления.

Соединение стальных труб

Если система обустраивается из стальных труб, тогда применяют следующие методы соединения:

• сварка;
• резьба;
• фитинги.

В основном стальные трубы соединяют методом газовой либо электродуговой сварки. Для дугового способа соединения трубопровода применяют электрод, расплавленный электрической дугой. Дополнительно рекомендуется заизолировать швы путем расплава шлака.

Чтобы сделать большие точки, применяется сварочный трансформатор. Для газовой сварки применяют горелку, к которой подается смесь ацетилена и кислорода. Для шва используется сварочная проволока.

Стальные трубы можно соединить в трубопровод путем применения резьбы. Такое соединение отличается от сварочного метода тем, что позволяет разобрать ранее собранный трубопровод. Для нарезки резьбы используется токарно-винторезный станок либо трубы приваривают.

Герметизация такой резьбы осуществляется с помощью следующих изделий:

• лента ФУМ – может дать течь, если произошел минимально обратный ход резьбы;
• нить – в отличие от предыдущего герметика, нить не имеет вышеописанного недостатка;
• сантехнический лен – гниет на холодной воде, а на горячей – выгорает. Чтобы устранить подобную проблему, проводится пропитка трубы краской или олифой.

Для соединения стальной трубы используется фитинг – это простая конструкция, укомплектованная накидной гайкой, распорным кольцом и прокладкой. Если затянуть гайку, труба надежно зажмется уплотнительным кольцом.

При использовании оцинкованной трубы для водопровода, применяют все вышеописанные методы соединения, кроме сварки. Из-за нагрева выгорает оцинкованное покрытие, ускоряется коррозия изделия в месте шва.

Для соединения гофрированной нержавеющей стали используют компрессионные фитинги с силиконовыми кольцами. Такое соединение считается прочным, так как невозможно вырвать трубу из системы, не открутив гайку.

Как соединить полипропиленовые трубы

В данном случае можно воспользоваться одним из двух способов соединения:

• при помощи компрессионных фитингов;
• путем сварки труб. Сваривать полипропиленовые трубы можно в раструб и встык. В первом случае концы труб соединяются специальным полимерным фитингом, а во втором – концы труб сначала прогреваются до оплавления, а затем соединяются торцами.

Как соединить трубы из сшитого полиэтилена

Соединить пластиковые трубы из сшитого полиэтилена можно следующим образом:

1. Необходимо взять равнопроходную муфту, монтажные гильзы (2 шт) и исправный инструмент, предназначенный для монтажа пластиковых труб.
2. От рабочей трубы отрезается специальными ножницами кусочек длиной около пяти сантиметров. Резать нужно строго перпендикулярно к трубе и ровно, без перекосов. Фаску обязательно торцуем.
3. На трубу при помощи внутренней фиксирующей проточки надевается гильза. Направление должно быть – к присоединяемой муфте.
4. Гидравлическим или ручным инструментом труба развальцовывается. Расширительная насадка инструмента поворачивается относительно трубы, и затем еще раз поворачивается на 30 градусов после первого развальцовывания.
5. В развальцованную трубу вставляется муфта. Через некоторое время (трубы максимального диаметра 11 см держать нужно три-четыре минуты) труба плотно обжимает фитинг.
6. На соединение очень ровно накладывается инструмент. Перекосов при этом быть не должно!
7. Гильза надвигается на муфту до упора.
8. Эти же процедуры в такой же последовательности повторяются и для второго конца трубы.

Универсальное соединение для гибких и жестких пластиковых труб

В ситуациях, когда определить материал труб не представляется возможным, используют универсальное соединение в зависимости от жесткости или гибкости трубы.

Порядок соединения жестких пластиковых труб:

1. Разрезаем трубу.
2. Зачищаем кромку напильником до максимально возможной гладкости и дополнительно выравниваем ее тонким напильником.
3. Удаляем задиры напильником или ножом, затем делаем фаску на внешней кромке трубы. Проводим пробную сборку для проверки правильности прилегания поверхностей. Отмечаем маркером в каких положениях будут зафиксированы элементы.
4. Разъединяем фитинг и трубу.
5. Наносим на поверхность средство, подготавливающее ее к склеиванию.
6. Через секунд 15 секунд наносим кистью равномерный слой клея на поверхности фитинга и трубы.
7. Вставляем трубу в фитинг таким образом, чтобы совместилась маркировка. Держим стык около минуты, чтобы клей схватился.
8. Уже через пять-десять минут можно продолжать работу со стыком.

Если температура воды не превышает 21°С, то подавать ее в трубу можно уже через 60 минут.

Порядок соединения гибких пластиковых труб:

1. Берется червячный хомут и шланговая пластиковая муфта.
2. Жесткую часть муфты нужно вставить в трубу, а хомут установить в восемнадцати-двадцати миллиметрах от конца трубы.

Оставьте отзыв

При обустройстве любого водопровода, будь то общая ветка в панельном доме или сложная схема с насосной станцией частного дома, возникают вопросы:что лучше, металлические или пластиковые трубы для водопровода, размеры и цены на требующиеся материалы, соответствуют ли они вашим возможностям, нанимать ли специалистов или справляться своими силами. Если монтировать металлическую систему, как доставить крупногабаритные и тяжелые материалы? В этой статье вы сможете найти ответ на важный вопрос, какие трубы выбрать для водопровода в квартире или частном доме. Начнем наш анализ!

Современный рынок предлагает широкое разнообразие как самих труб, так и различных фитингов

Резьбовое

Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются полипропиленовые, металлопластиковые, полиэтиленовые и поливинилхлоридные трубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:

Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.

Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки.
Затем наворачивают фитинг. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание

Но помните, что использовать инструмент нужно крайне осторожно.

• Со стороны гладкой муфты выполняется сварка полипропиленовой трубы.
• Производится подача воды в трубы.

Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался. Плашку на конечную часть металлической трубы нужно аккуратно наживить

При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться. Для удобства работы заготовки рекомендуют смазать машинным маслом

Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед. На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом. Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку. Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.
