Как устроен мотобур? Принцип работы, эксплуатационные характеристики

Основное назначение, устройство приспособления и материалы для его изготовления

Устройство лезвия бура.

Инструмент применяется при выполнении большого количества операций на грунте. Агрегат позволяет подготавливать лунки для высадки деревьев и кустарников, которые обладают стержневой или смешанной корневой системой.

Агрегат используют для проведения выработки глины. Приспособление представляет собой незаменимое устройство при проведении заливки опорных оснований для лавок, столбов, опор для возведения навесов, парников и разнообразных видов ограждений и т.д.

Агрегат применяют при проектировании и сооружении компостных и выгребных, и сточных ям и колодцев. Агрегат можно применять при осуществлении измерения уровня залегания подземных грунтовых вод и при необходимости получения пробы грунта. Ямобур представляет собой незаменимое устройство при подготовке туннелей для проведения линий коммуникаций.

Ручное устройство в своем составе включает два главных конструктивных элемента, этими элементами являются рабочий орган и вертикальная стойка с рукояткой. Рабочий орган представляет круглый штырь. Для сборки этого штыря прикрепляется стальная полоса спиралевидной формы.

На нижнем конце спиралевидной полосы прикрепляется остро заточенное стальное лезвие из твердого сплава. При необходимости сделать углубление, имеющее большую глубину, то стойка бура может удлиняться при помощи дополнительных секций.

Для изготовления агрегата потребуется подготовить следующие материалы и инструменты:

Схема работы ямобура.

• труба или прут из стали с диаметром 0,5 дюйма и длиной 2 метра;
• металлический лист толщиной 1,5-2 мм;
• кусок металла для изготовления лезвия;
• аппарат для сварки;
• плоскогубцы;
• кусок резинового шланга для ручек;
• электроточило.

Чтобы обеспечить более эффективную работу приспособления, нижняя часть расплющивается и заостряется в форме копьевидного наконечника.

Сделать ямобур достаточно просто, при этом изготовление устройства не занимает большого количества времени.

В процессе изготовления потребуется наличие у человека самых простых навыков работы с металлом.

Правила использования и ухода

Чтобы изготовленный или приобретенный инструмент служил долгие годы, придерживайтесь следующих рекомендаций:

• До процесса бурения рыхлите верхний слой грунта лопатой.
• Своевременно затачивайте лезвия бруском или наждачкой.
• После самостоятельного изготовления бура покройте его антикоррозийным составом или покрасьте, чтобы предотвратить образование ржавчины.
• После использования тщательно очищайте рабочую часть от остатков почвы.
• Храните бур в сухом, проветриваемом помещении.
• Своевременно устраняйте любые повреждения, восстанавливайте потрескавшееся красочное покрытие.

Каким садовым буром пользуетесь Вы?

ШнековымДисковым

При умелом использовании ручной садовый бур – незаменимый помощник в работе на загородном участке.

• Мотобур для земляных работ: что это такое, для чего нужен, виды, критерии для выбора оптимального, обзор лучших моделей , их плюсы и минусы, советы владельцев
• Как выбрать лучший посадочный конус для дачи и огорода: виды, материал, обзор 7 популярных моделей, их плюсы и минусы
• Как выбрать лучшие садовые грабли: их виды, конструкция, важные параметры, основные разновидности, критерии подбора
• Чудо-лопата для огорода — копаем землю на даче без усилий: принцип и правила работы ручного культиватора на основе совмещенных вил

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Как сделать ледобур из бензопилы своими руками?

Весь процесс сборки бурового оборудования состоит из нескольких этапов. От их последовательности напрямую зависит работоспособность приспособления и его эффективность во время активной эксплуатации на участке или озере.

Выбор и установка редуктора

Бур из бензопилы не сможет нормально работать без редуктора. Во время выбора этого узла нужно быть максимально внимательным, так как существует большой риск установки неподходящего элемента. Дело в том, что силовой агрегат хозяйственной бензопилы обладает сравнительно большой изначальной мощностью. Он непрерывно работает на высоких оборотах, в том числе и на холостых оборотах. Соответственно, если самодельный ямобур из бензопилы будет вращаться на скорости, равноценной скорости вращения коленвала, то работать с ним будет невозможно. В то же время, при передаче редуктора на выходной вал слишком низких оборотов, эксплуатация оборудования не принесет вообще никаких результатов.

Редуктор на бензопилу для бура должен обладать определенным передаточным числом. Чаще всего в конструкции самодельных буров из бензопил оно составляет 16. Этими показателями обладает редуктор от дрели. Он небольшой и его достаточно просто установить в корпус бензопилы. Бур, оборудованный таким редуктором, будет вращать рабочий орган на скорости примерно 15–25 об/мин.

Сборка корпуса

Чтобы защитить самодельный мотобур из бензопилы от грязи и влаги, его нужно укомплектовать защитным корпусом. Он должен быть максимально стойким к вибрации и сопротивлению, которое образуется во время проделки лунок в твердой почве.

Порядок работ выглядит таким образом:

1. Вначале оператор должен отмерить кусок от металлической трубы. В результате он должен составлять длину периметра опорной рамы – около 160 см;
2. Затем на трубе потребуется сделать небольшие надрезы. Их величина должна составлять примерно 1,3 от общего радиуса трубы. По оставленным надрезам изготовитель сможет сориентироваться, в каких местах потребуется сгибать трубу в дальнейшем. Чтобы согнуть трубу для рамы было легче, потребуется проделать дополнительные надрезы – по 4–6 штук с шагом 5 мм друг от друга. Чтобы во время сгиба металлической комплектующей получить идеально ровные прямые углы, подготовленные надрезы потребуется аккуратно сточить болгаркой;
3. В конце все соединения и углы потребуется заварить.

По тому же принципу оператор должен сделать еще одну раму. Затем обе части несущей конструкции необходимо неподвижно соединить между собой при помощи сварки. В результате конечная дистанция между горизонтальными плоскостями рам должна составить не менее 1/3 метра. Для большей надежности в углах рам потребуется установить куски металлических труб и распорки.

Готовую несущую конструкцию в виде усеченной 4-угольной пирамиды нужно покрыть грунтовкой и несколькими слоями краски. Она защитит остов от ржавчины и грязи. Внутри рамы нужно неподвижно установить редуктор.

Выбор способа крепления двигателя от бензопилы

Бур для земли из бензопилы изначально работает на основе крутящего момента, создаваемого силовым агрегатом

В процессе сборки мотобура важно заранее определить, каким способом крепить мотор в общую конструкцию приспособления

Несъемный способ монтажа заключается в том, что в дальнейшем оператор не сможет воспользоваться двигателем для его обратной установки на цепную пилу. Этот вариант подходит для тех, у кого в хозяйстве есть 2 и больше бензопил, и одной из них можно «пожертвовать» для изготовления бура.

Второй способ – более популярен. Он заключается в изготовлении крепления для съемного монтажа силового агрегата. Для этого в несущей раме бура для рыбалки потребуется проделать одно большое сквозное отверстие, которое потребуется для установки мотора. Размеры отверстия должны соответствовать габаритам силового агрегата.

В дальнейшем мотор будет крепиться при помощи 2–4 винтов. Они должны выдерживать сильную вибрацию, не ослабляя фиксации двигателя.

Установка рабочего органа

Самодельный ледобур из бензопилы должен комплектоваться прочным рабочим узлом, который будет отвечать за проделку лунок во льду и грунте. Для надежной фиксации бура потребуется металлическая труба, при помощи которой удастся соединить редуктор и рабочий орган оборудования. Преимущество этой компоновки заключается в том, что оператор всегда сможет заменить бурильную насадку другой, большего или меньшего размера.

Кроме трубы, для установки бура к металлическому остову потребуется приварить 2 кольца. В дальнейшем они должны монтироваться поверх вертикальной трубы так, чтобы между деталями не было зазоров.

Требования к самодельному мотобуру

Современный рынок представлен большим количеством разнообразных мотобуров, которые обещают потребителю высокие эксплуатационные характеристики. Такие инструменты способны справиться с любыми видами земляных работ.

Производители выпускают механические, гидравлические и прочие виды мотобуров, предназначенные для рытья земельных столбов и других работ на участке.

Ключевые характеристики качественного и надёжного оборудования.

Мощность
Чтобы проводить хозяйственные работы с максимальной эффективностью, стоит обратить внимание на данный показатель

В среднем мощность мотобура должна лежать в пределах от 3 до 5 лошадиных сил
Важно отметить, что проще будет управлять лёгким и компактным устройством, однако для обработки больших участков потребуются более мощные агрегаты.

Объём двигателя. Такой же важный критерий, как мощность

Чем больше объём бака для топлива, тем шире возможности инструмента. При выборе устройства по данному параметру также стоит учитывать тип почвы.

Функциональность. Также её называют буровая способность. Важно, чтобы инструмент был способен справиться с любыми поставленными задачами.

Не всегда устройство, выпущенное производителем, отвечает заявленным требованиям. Поэтому иногда возникает необходимость самостоятельной сборки инструмента для работы с землёй.

Если было принято решение собрать мотобур своими руками, необходимо учесть, что владелец будущего устройства должен обладать базовыми знаниями и навыками токарного дела, а также должен разбираться в том, как работают элементарные механизмы. Никаких сложностей не возникнет, если человек разберётся в устройстве мотобура и сможет подобрать подходящие инструменты и материалы.

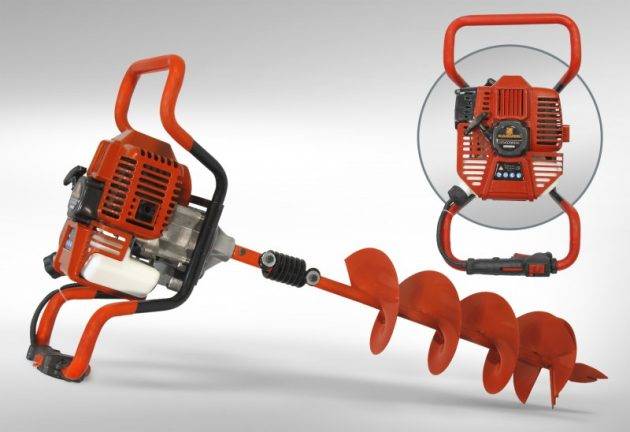

Описание и предназначение мотобуров

Планируя изготовить самодельный мотобур для рыбалки или земельных работ, целесообразно прежде всего изучить особенности подобного рода агрегатов. Самодельный мотобур обладает широкими функциональными возможностями и высокой эффективностью, что сделало его незаменимым инструментом. Он применяется в:

• строительной сфере;
• сельском хозяйстве;
• работах коммунальных служб;
• процессе исследовательских манипуляций.

Мотобур используется в различных видах деятельности Агрегат относится к категории ручных инструментов и по праву считается универсальным. Он подходит для сверления в грунте различных отверстий, которые могут быть использованы для посадки растений, установки фундаментных свай, опор и других элементов. Кроме того ледобур из триммера своими руками представляется незаменимым приспособлением, используемым для рыбалки в зимний сезон — он применяется для сверления лунок во льду.

Конструкция устройства крайне проста и состоит из двух основных элементов — двигателя и шнека с ножом на конце. В процессе работы двигатель передает вращающие движения буру, благодаря чему шнек успешно входит в грунт.

Поскольку стоимость магазинных моделей довольно велика, значительно дешевле изготовить самодельный бензобур для зимней рыбалки из подручных материалов.

Как сделать мотобур из бензопилы в домашних условиях

Современные бензопилы оснащаются мощным, выносливым мотором. Общие характеристики инструмента позволяют работать практически при любых погодных условиях. Если добавить к этому бур, в итоге получится практичная, универсальная техника. Сделанный мотобур своими руками станет незаменимым помощником в домашнем хозяйстве.

Изготовление бензобура требует определенного набора инструментов и материалов, а также грамотно составленных расчетов. Если с последней задачей могут возникнуть проблемы, рекомендуется обратиться за консультацией к инженеру или слесарю с нужными навыками. Не стоит торопиться со сборкой приспособления. Чтобы обеспечить высокую степень безопасности при работе, необходимо все тщательно рассчитать и следовать составленному плану.

Мотобур из бензопилы

Необходимые инструменты и материалы

Для изготовления мотобура потребуются:

• мощный мотор от современной бензопилы;
• механический редуктор с пониженной частотой на выходном валу;
• непосредственно бур;
• углошлифовальная машина;
• дрель;

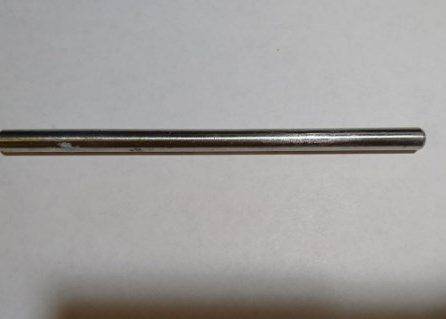

• полый металлический стержень;
• аппарат для сварки.

Расчет совместимости параметров

Для успешной работы бура в будущем, необходимо правильно определить совместимость выбранного редуктора с характеристиками мотора бензопилы. Современные моторы отличаются хорошей мощностью, а значит создают большое число оборотов в минуту. Если бур будет все время вращаться с такой скоростью, мощности конструкции не хватит, и она попросту выйдет из строя. К тому же, при изготовлении лунок смысла в такой интенсивной работе мотора нет.

Чтобы подобрать подходящий редуктор шнека, стоит обратиться к специалисту. Правильно произведенные расчеты минимизируют риск травм в будущем и в целом оптимизируют работу. В отдельных случаях допускается изготовление редуктора своими руками, но испытанная конструкция является более надежной. При изготовлении мотобура своими руками из бензопилы экономия на данном этапе нецелесообразна.

Принципы сборки бура

Сборка мотобура

Сборка мотобура из бензопилы начинается с изготовления прочного корпуса. Для этого необходимо отмерить кусок полого металлического стержня длиной 160 см. Чтобы согнуть трубу в прямоугольник с размерами 35 на 45 см, следует сделать глубокие поперечные надрезы. Если расточить надрезы болгаркой, добиться прямого угла будет проще. Теперь все углы и соединения необходимо зафиксировать сварочным аппаратом.

После чего нужно сделать еще одну подобную рамку, но меньшего размера — всего 10 на 10 см. Изготовленные детали соединяются между собой так, чтобы между ними осталось не менее 30 см. Для сборки бура используются трубки одинаковой величины, соединяющие угол одной рамки с углом другой. Обе рамки не должны остаться в одной плоскости. В итоге должна получится своеобразная пирамида, внутри которой и нужно расположить редуктор.

Фиксация мотора

Чтобы пила и дальше могла выполнять свою функцию, необходимо продумать бур со съемным мотором. Возможности будут ограничены, если мотор установить стационарно. Чтобы без проблем его снимать, следует подготовить отверстие, по размерам идентичное мотору. Должна быть создана прижимная рамка с высокой степенью надежности и минимумом креплений — не более пары-тройки гаек. Все размеры зависят от конкретной модели выбранной бензопилы и особенностей мотора.

Двигатель мотобура

Приступаем к креплению бура

Безусловно, как и двигатель, бур должен быть крепко зафиксирован. Но сделать это намного легче. Для его крепления можно взять трубу и соединить редуктор и бур такой трубой, а потом зафиксировать эти соединения. Большим плюсом такой конструкции будет то, что бур можно будет заменить при необходимости (например, может понадобиться пробурить отверстие другого размера).

Можно попробовать сделать и «продвинутый» бур, у которого будет возможность не только для горизонтального, но и для вертикального бурения. Для этого нужна еще одна рама (сделанная из металлической трубы) с приваренным куском вертикальной трубы.

К корпусу, который был изготовлен в первую очередь, нужно приварить еще металлические кольца. Эти кольца должны без зазоров надеваться на вертикальную трубу. Теперь вся обновленная конструкции надевается на трубу бура. Можно начать бурить.

Плюсов у такого «продвинутого» бура два: во-первых, становится возможным вертикальное бурение, во-вторых, бурить становится намного удобнее. Минусов, правда, тоже два: во-первых, он становится более тяжелым, во-вторых, при очень глубоком бурении труба бура будет мешать.

От второго минуса можно избавиться, если сделать направляющую трубу бура из частей, выдвигающихся одна из другой. Конечно, у этих частей не должно быть зазора, но они должны двигаться друг в друге. Да, и конструкция станет еще тяжелее.

Можно сделать и так, что бурить можно будет и под заданным углом. Но нужда в таком бурении возникает настолько редко, что лучше специально не задумываться над этой проблемой.

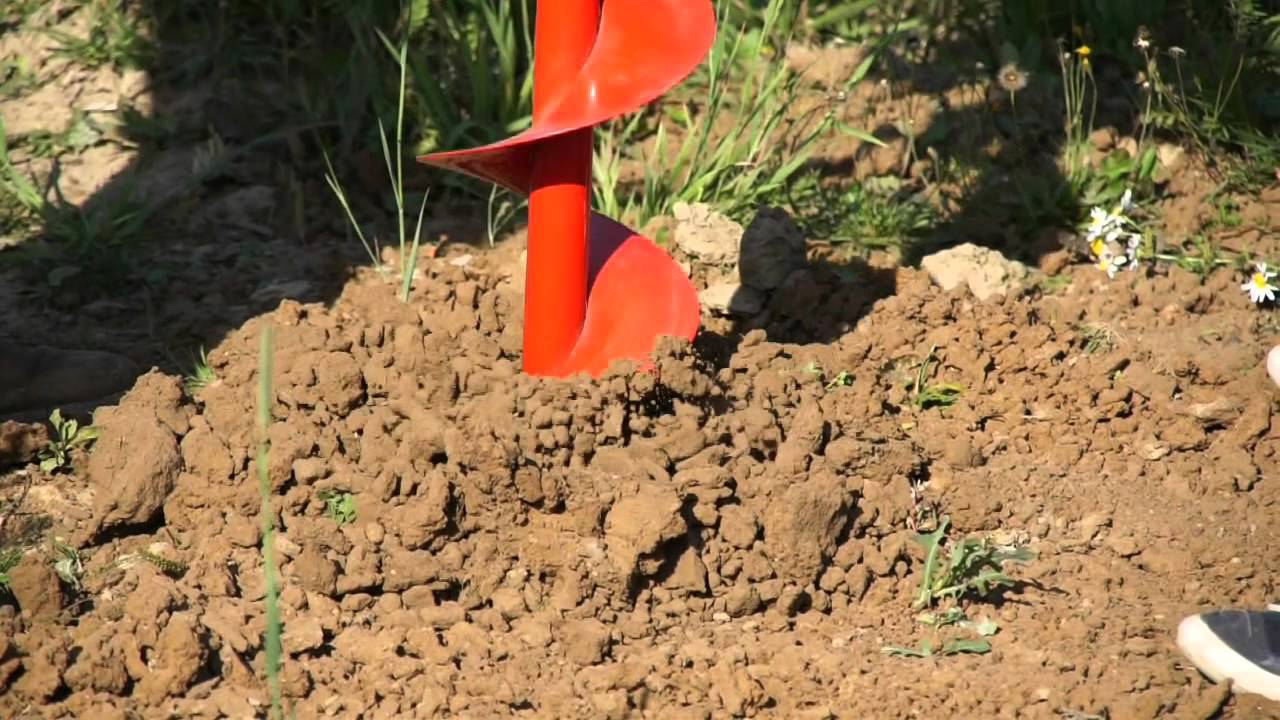

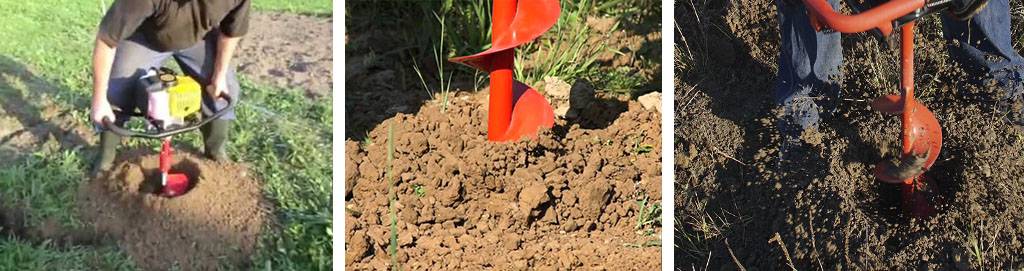

Работа мотобуром.

Помните, что любой мотобур это тяжелый инструмент, буровой шнек также имеет большой вес, особенно если диаметр реборды больше 250 мм. Поэтому никогда не пытайтесь за один раз пробурить отверстие на всю глубину шнека, иначе вы не сможете поднять шнек на поверхность. Осуществляйте бурение постепенно, никогда не пытайтесь забуриться на полную глубину шнека и освободить отверстие от грунта за один подъем. Бурение отверстия должно выполнятся чередованием забуривания и освобождения отверстия от земли. Заглубитесь на 30-40 см ( возможно и меньше, если вы работаете тяжелыми шнеками с большим диаметром реборды ) и слегка приподнимая буровой шнек в отверстии над плоскостью соприкосновения режущих ножей и грунта, освобождайте шнек от выработанной земли. Не вынимайте вращающийся шнек полностью из отверстия, иначе есть риск получения травмы.

При бурении, особенно в мягком грунте никогда не давите на сильно на мотобур, иначе шнек почти мгновенно закрутиться в грунт, как шуруп в дерево и будет очень проблематично поднять землю и буровой шнек на поверхность. Сопротивляйтесь быстрому заходу бурового шнека в грунт

При бурении каменистого и глинистого грунта очень важно, чтобы режущие ножи не заклинивало в грунте, в плоскости соприкосновения режущих ножей и грунта

Представьте и почувствуйте в отверстии место соприкосновения режущих ножей и грунта, и слегка приподнимайте плоскость режущих ножей над этой поверхностью, чтобы не падала скорость вращения бурового шнека и бурение было свободным. Режущие ножи при этом будут медленно разрушать глинистый слой или камни, но шнек не будет заклинивать в грунте.

Всегда при бурении глинистого или каменистого грунта используйте ножи с карбидными пластинками, которые в разы долговечней обычных ножей. При бурении тяжелой, влажной пластичной глины она очень быстро налипает на поверхность реборды шнека. Резко падает скорость бурения и увеличивается нагрузка на буровую трансмиссию. Чтобы облегчить бурение смажьте поверхность реборды отработанным машинным маслом. Также можно попробовать добавлять воду в отверстие.

Если вы выбираете мотобур для бурения мерзлого грунта, то особенное внимание обращайте на мощность двигателя и крутящий момент мотобура. При выборе мотобура для мерзлого грунта максимальный возможный диаметр заявленный в технических характеристиках уменьшается, как минимум в два раза

При бурении мерзлого грунта всегда применяйте только режущие ножи с карбидными пластинами. Перед бурением обработайте ломом точку захода бурового шнека, на глубину 30-40 см, чтобы облегчить начало бурения.

При бурении с удлинителями сначала сделайте отверстие на глубину бурового шнека, напоминаем, что делать это нужно постепенно с забуриванием на глубину 30-40 см. Очистите отверстие от грунта подняв шнек на поверхность. Уберите отработанный грунт вокруг отверстия. После этого снова опустите шнек в отверстие присоедините удлинитель и продолжайте постепенное бурение, как рекомендовано выше. Поднимайте верхнюю часть шнека на поверхность, чтобы земля поднималась по реборде на поверхность и собиралась вокруг отверстия. При использовании обычных, трубчатых удлинителей на глубину больше полутора метров помните, что стенка отверстия может осыпаться внутрь отверстия, в этом случае вы не сможете поднять буровой шнек на поверхность.

При бурении на глубину больше двух метров мы рекомендуем использовать треногу с лебедкой и шнековые удлинители с ребордой. Для бурения вместе с треногой и шнековыми удлинителями предназначены мотобуры которые конструктивно допускают подъем шнека и шнекового удлинителя на высоту больше двух метров.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

https://youtube.com/watch?v=PVwoYBNpA_0

Особенности выбора мотокосы для переделки

Первое, на что нужно обратить внимание, выбирая двигатель для мотобура из триммера – это его мощность. Этот фактор, в свою очередь зависит от планируемых габаритов самоделки

Если в дальнейшем изготовитель хочет собрать большой бур из триммера, который будет способен справиться с проделкой крупных лунок для закладки свайного фундамента, то ему потребуется надежный двигатель, мощностью от 4 л. с. Если таких потребностей у конструктора нет, и ему нужен бур для проделки небольших лунок во льду или почве, соответственно, для сборки лучше всего использовать мотор, мощностью до 3–4 л. с. Такой двигатель будет потреблять низкие объемы топлива и его будет легче переносить по участку.

Второй важный критерий – это комплектация силового агрегата для мотобура из триммера. Практически каждый современный триммер оборудован мотором, в устройство которого входит система облегченного пуска, предварительный подогрев карбюратора, антивибрационная система и улучшенное воздушное охлаждение. Каждое из этих конструктивных решений играет важную роль в работе силового агрегата, поэтому для изготовления мотобура лучше использовать двигатель, укомплектованный всеми перечисленными опциями.

Полезные опции мотобура

Система принудительного охлаждения двигателя – в мощных мотобурах используется воздушная система охлаждения. Кулер снижает температуру блока цилиндров ДВС. Благодаря охлаждению мотобур может работать длительное время без серьезного ущерба для силового агрегата.

Наличие виброзащиты – рама мотобура имеет специальную конструкцию, что позволяет устранять практически 50-70% вибрационных нагрузок. В данном случае силовая установка крепится к раме через резиновые подушки. Благодаря виброзащите пользователь может более длительное время работать с буром. Отсутствие вибраций дает возможность меньше уставать.

Система легкого старта – В силовой установке буре предусмотрен топливный насос, что существенно облегчает запуск мотора. Данная опция будет особенно полезной, если бур используется в холодную пору года. Бур с системой легкого старта будет очень кстати на зимней рыбалке.

Высокая надежность рамы – силовая установка мотобура крепится на раме с наличием усиления. Благодаря надежной раме бур способен выдерживать повышенные нагрузки. Надежная рама позволит использовать бур при сверлении каменистого грунта. Разумеется, наличие подобной рамы делает мотобур более тяжелым и массивным. По этой причине большая часть буров с надежной рамой принадлежит к числу двуручных.

Самостоятельное изготовление

Многие умельцы задаются вопросом: как сделать мотобур, чтобы он не уступал промышленным образцам? При наличии некоторых навыков и необходимого инструмента, создание бурояма вполне осуществимо. Перед изготовлением оборудования нужно учитывать критерии, которым должен соответствовать хороший мотобур:

• Если планируется сделать компактную, легкую модель, мощность может составлять 3 л.с. Если нужен более мощный мотобур, следует выбирать двигатель до 6 л.с.
• Чем больше объем двигателя, тем более производителен агрегат. Учитывая тип грунта, следует выбирать тот или иной объем двигателя.
• Также следует учитывать диаметр шнека, возможность его замены при необходимости.

Для того чтобы соорудить инструмент, наличие некоторых навыков просто необходимо. Если таковые отсутствуют, следует заручиться поддержкой слесаря.

Редуктора

Выбор редуктора для самодельного бура – ответственный этап процесса сборки этого инструмента, поскольку этот элемент является одной из главных составляющих механизма. По типу выходной скорости редукторы бывают повышающие и понижающие. Чтобы была возможность регулировать обороты, для мотобура выбирают второй тип.

Направление вращения редуктора должно быть реверсивным, чтобы без труда выкручивать инструмент из лунки при его заклинивании в твердом грунте. Устройство редуктора включает несколько элементов:

• Выходной и червячный вал
• Две шестерни (конического типа)
• Подшипники
• Корпус.

В редукторе обязательно должны присутствовать отверстия для заливки смазочных материалов.

Шнека

Если нужен шнек стандартного диаметра, его можно приобрести в магазине. Чтобы изготовить его самостоятельно, понадобится сердечник из металлической трубы, винтовое лезвие и наконечник. Твердый тип грунта потребует сердечника из прочной стали, чтобы предотвратить деформацию. Для изготовления лезвия понадобится сталь из твердых сплавов. Наконечник также изготавливают из твердосплавного металла. Его форма должна содержать желобки, а второй конец – хвостовик, на который будет надет редуктор или соединительная муфта.

Виды мотобура

Бензобуры делят на ручные и колесные. Первые считаются бытовой техникой, вторые – ближе к профессиональной. Ручной бензобур предпочитают большинство пользователей, поскольку он гораздо дешевле. Эффективность его работы устраивает многих, установка помогает бурить лунки диаметром до 300 мм. По способу передачи вращения бензобуры делят на:

• гидравлические;
• механические.

Более надежной и выносливой считается гидравлическая структура передачи вращения от двигателя к редуктору и шнеку. Нагрузка при этом распределяется более равномерно, детали устройства не настолько быстро изнашиваются и дольше функционируют. При необходимости проведения большого количества работ лучше всего подойдет гидравлическая портативная буровая установка.

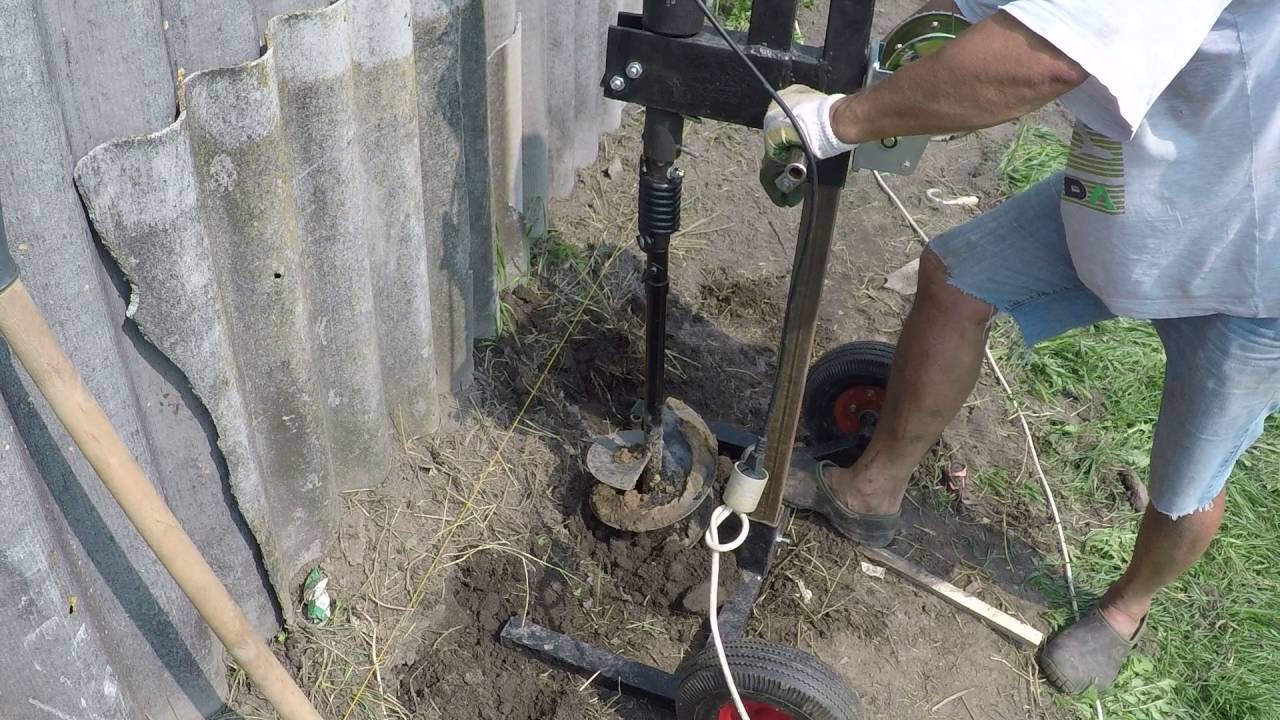

Колесный мотобур

Устройства колесного типа имеют большую массу, поскольку оборудуются мощным двигателем, который тяжело переносить вручную. Отверстие диаметром до полуметра может сделать колесный мотобур, глубина бурения достигает двух метров. Из-за немалой стоимости подобная техника более популярна среди профессиональных строителей. Колесный мотобур может быть:

1. Однорамным , когда двигатель с редуктором представляют собой один блок в рамках целостной конструкции на одной тележке.
2. Модульным – мотор и редуктор разведены по разным тележкам.

Ручной мотобур

Бензобуры ручные характеризуются небольшой массой, компактными габаритами и малой мощностью. Их делают для одного или двух операторов. К примеру, использовать ручной мотобур для скважины на воду целесообразно, если нужно проделать отверстие диаметром не более 250 мм. С такой задачей может справиться и один человек. Но все еще зависит и от плотности почвы. Если грунт твердый, то лучше приобрести утяжеленную технику для двух операторов.

Как сделать ручной ямобур?

В изготовлении самыми простыми являются ручные буры без привода. Конструкция их состоит из нескольких элементов, которые легко изготовить в домашней мастерской, используя бытовую болгарку со сварочным агрегатом. Предлагаем примерную инструкцию, как смастерить ручной ямобур своими руками:

1. Лопасти изготавливают из металлического круга толщиной до 4 мм. Можно изогнуть цельную заготовку в виде шнека или приварить два полукруга под углом.
2. Специалисты рекомендуют оснастить лопасти твердосплавной режущей кромкой.
3. Можно применить для изготовления лопастей заводские пильные диски, в этом случае получатся готовые рабочие кромки.
4. В виде стержня используется квадратная труба или цельный вал.
5. Длина заготовки равняется глубине скважины плюс дополнительно 50-60 см.
6. Для сверления глубоких скважин лучше использовать составные стержни с соединительной муфтой.
7. Ручка Т-образной формы делается длиной 40-60 см.
8. Наконечник стержня выполняют в виде сверла, конуса или острого треугольника.
