Доборные элементы для кровли из металлочерепицы + фото

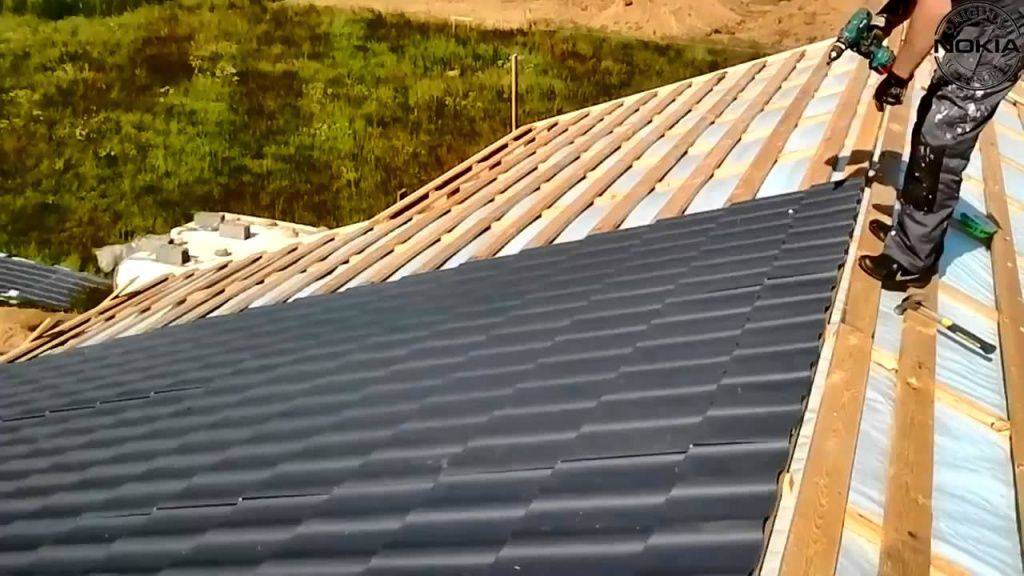

Монтаж металлочерепицы на крыше.

Установка листов может осуществляться в один ряд (если позволяет длина) или в несколько. Для подачи материала наверх используйте лаги, это исключит возможные повреждения поверхностного слоя. Начинать нужно снизу и с той стороны, где нет скосов, срезов (т.е. не требуется обрезка листа). Последующий лист укладывается на волну предыдущего. Самый первый лист необходимо тщательно выровнять параллельно линии карниза.

Схема монтажа обрешетки.

Обустройство треугольного ската имеет свои особенности. Сначала нужно определить центр треугольного ската, для чего следует провести линию от вершины треугольника вниз. Первый лист укладывается так, чтобы его середина проходила по осевой линии треугольного ската. Монтаж остальных листов проводится в обе стороны от «центрального». Все листы закрепляются временно. Затем, при помощи ровной доски, проводится черта, по которой необходимо отрезать листы. Резка выполняется внизу с помощью вырубных ножниц. Основные особенности крепления металлочерепицы:

• фиксация листов производится между волнами;
• нижний лист монтируется к доске обрешетки над ступенькой и через волну;
• у торцевой доски, конька лист крепится в каждую волну;
• вертикальный перехлест фиксируется саморезами на 19 мм в волновой спад;
• нельзя для резки использовать болгарку, т.к. прожигается полимерное покрытие, возникает риск коррозии;
• по окончании работ поврежденные участки металлочерепицы необходимо закрасить.

https://youtube.com/watch?v=Cp5O0W3ADSo

Элемент #6. Снегозадержатели

Снегозадержатели – изделия-барьеры, служащие для предотвращения схождения снежных пластов и льда со скатов. Они задерживают снежные массы, которые могут стать травмоопасными для людей и животных, а также привести к порче имущества (автомобилей, например).

Для металлочерепицы используют следующие виды снегозадержателей:

• трубчатые;
• решетчатые;
• уголковые.

Трубчатые барьеры состоят из кронштейнов, закрепленных на кровле, через отверстия которых пропущены 2 ряда труб. Это самый распространенный тип снегозадержателей.

Решетчатые изделия также состоят из кронштейнов, между которыми находятся уже не просто трубы, а решетчатые секции из труб или уголков.

Уголковые снегозадержатели – жесткие барьеры в виде уголков из согнутых стальных листов. Применяются для крыш с малым углом наклона скатов – до 30°.

При монтаже трубчатых систем действуют следующим образом:

Аналогично выполняют монтаж решетчатых систем, только вместо труб между кронштейнами вставляют решетчатые секции.

Для установки уголковых снегозадержателей:

Предлагаем посмотреть видео на тему установки снегозадержателей:

Снегозадержатели

Цены на снегозадержатели

Снегозадержатель

Специальные барьеры, не допускающие одновременного схождения больших масс снега, защищают систему слива от механических повреждений. Еще одна функция снегозадержателей – сделать безопасными для людей тротуары вокруг дома. В зависимости от инженерных особенностей могут быть трех видов.

Листовые уголковые

Самые простые элементы, на крыше устанавливаются в шахматном порядке. Достоинства – невысокая цена и простота монтажа. Недостатки – низкая физическая прочность. Листовые уголковые снегозадержатели фиксируются саморезами к гребням металлической черепицы. Толщина металла покрытия не превышает 0,5–,06 мм, это не может обеспечить надежности крепления. При больших усилиях снегозадержатели прогибают черепицу в местах крепления. При превышении нагрузками допустимых норм элементы могут вырываться из металлочерепицы, кровля требует немедленного ремонта. Рекомендуются к использованию на крышах, с уклоном скатов не более 30°.

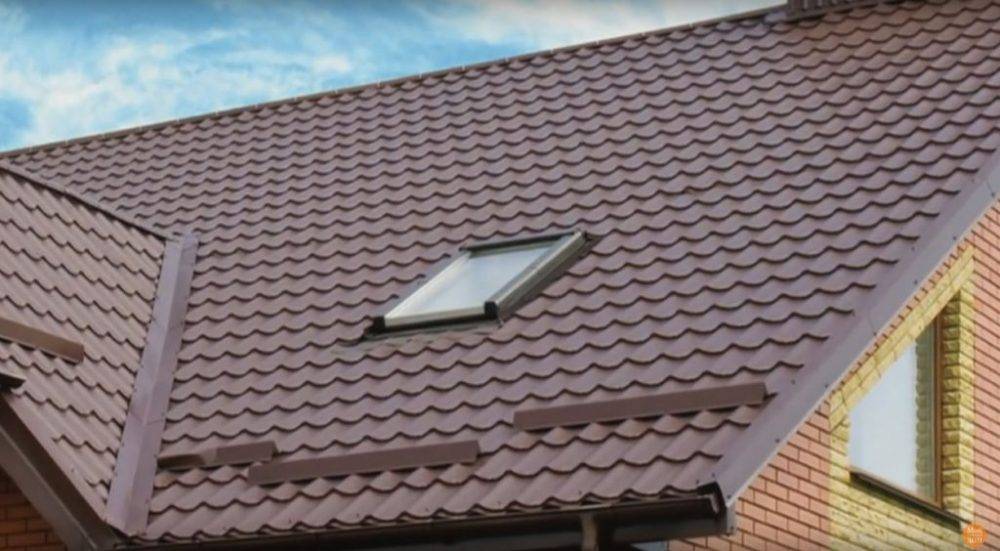

Листовые уголковые снегозадержатели

Трубчатые

По всем показателям отвечают требованиям потребителей, состоят из несущих кронштейнов и двух рядов труб. Имеют высокие эксплуатационные характеристики, эффективно защищают не только сливную систему, но и прохожих. Недостаток – установка требует предварительной подготовки, что несколько усложняет монтаж кровельного покрытия. Дело в том, что несущие кронштейны трубчатых снегозадержателей крепятся только к доскам обрешетки. Это надо иметь в виду во время ее строительства, предусматривать два дополнительных ряда досок обрешетки для фиксации элементов.

Устанавливать рейки обрешетки следует по предварительно натянутой веревке, желательно во время монтажа кровли на листах обозначать места расположения обрешетки под кронштейны. Если размеры кровли превышают 5,5 м, то надо монтировать два ряда трубчатых снегозадержателей.

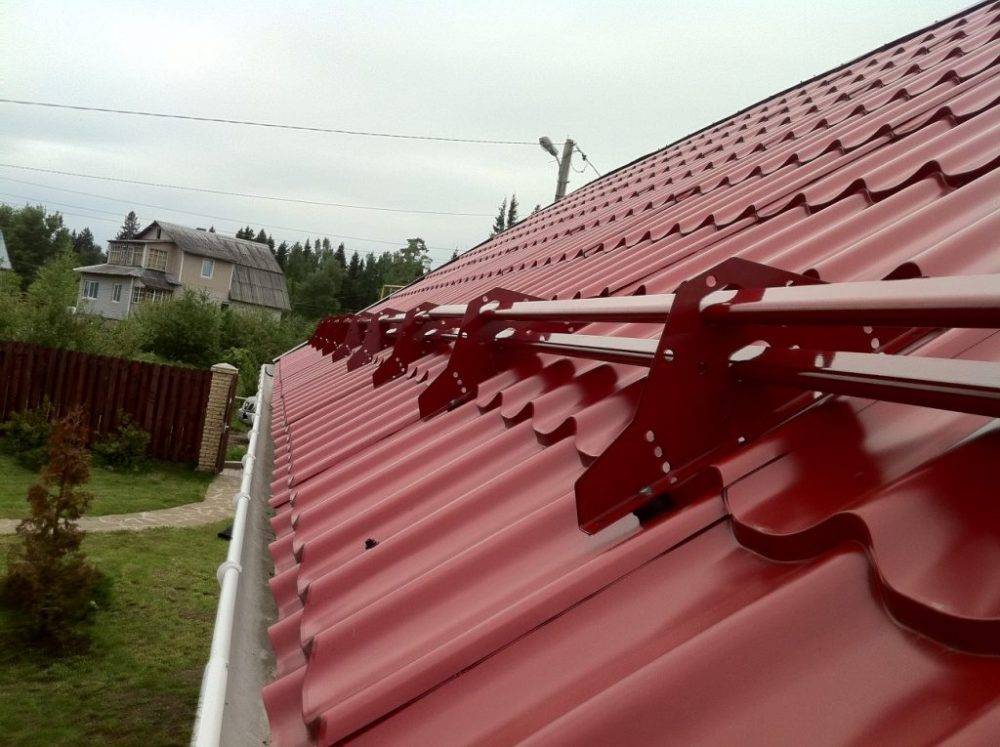

Трубчатые снегозадержатели

Снегозадержатель трубчатый круглый

Решетчатые

Отличительная особенность – снег задерживают не трубы, а металлические решетки. Преимущество ­– могут держать большие массы снега, используются на многоэтажных зданиях. Алгоритм установки такой же, как и у трубчатых.

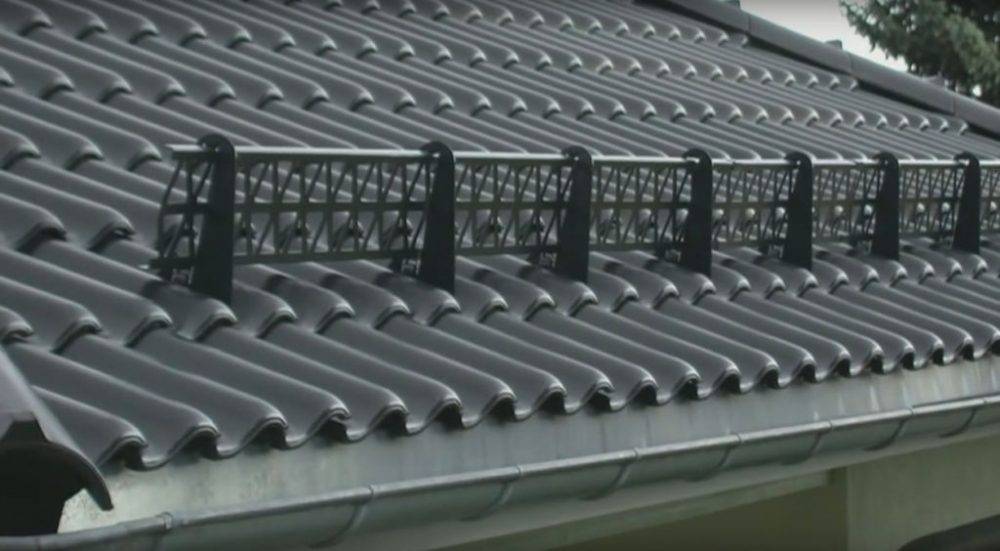

Решетчатый снегозадержатель

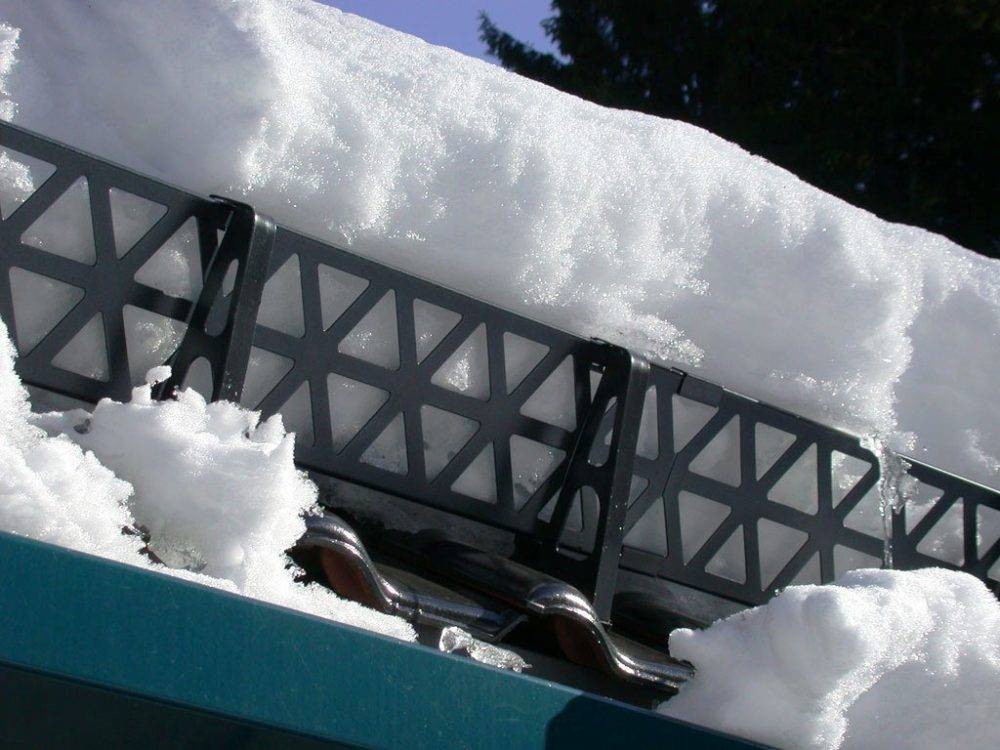

Решётчатый снегозадержатель удерживает снег на крыше

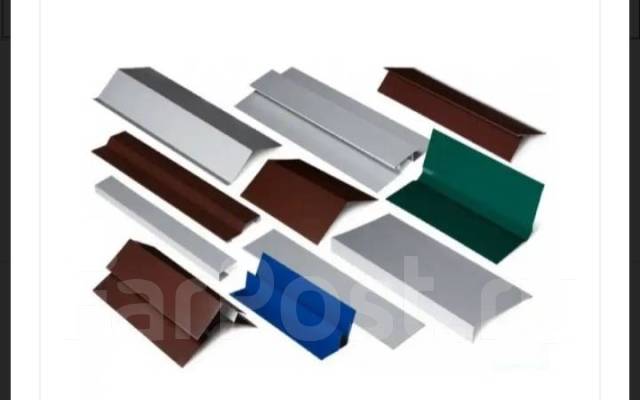

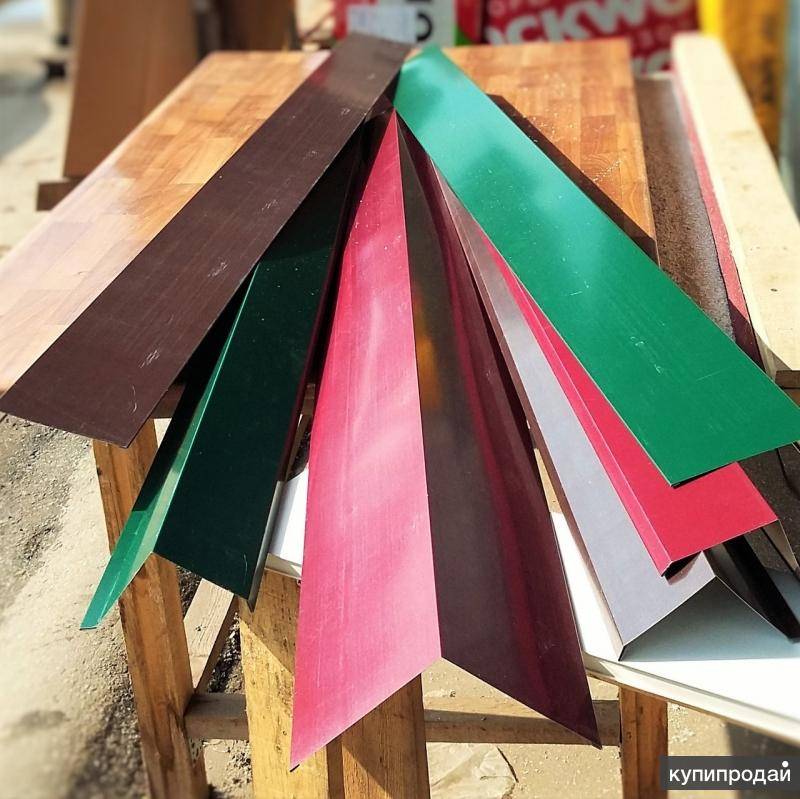

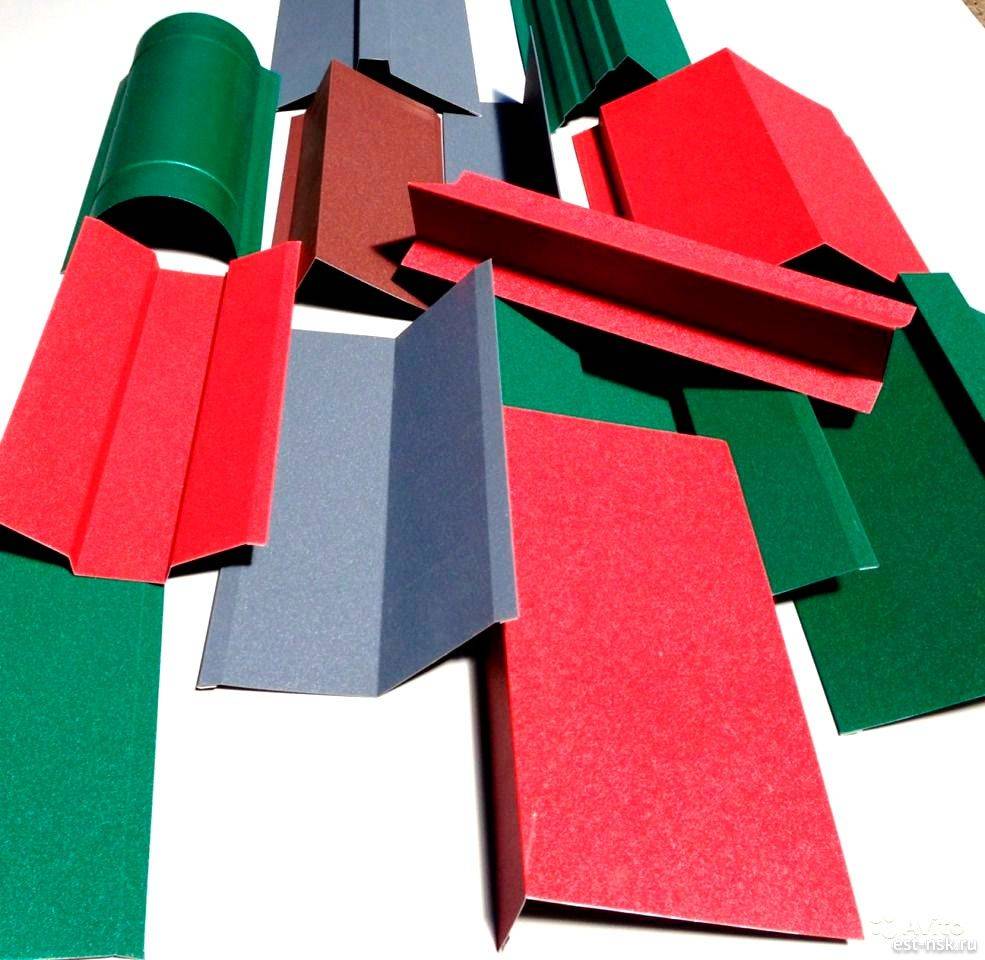

Общие характеристики доборных элементов

Изготавливаются из оцинкованной стали толщиной 0,4–0,7 мм, толщина цинкового слоя не менее 20 мкм. Покрытие должно быть равномерным без пропусков и наплывов. Чем толще металл и больше цинковый слой, тем качественнее элемент. Длина 1–2 м, ширина полочек 10–30 см, параметры подбираются с учетом конкретного назначения.

Чем толще металл и больше цинковый слой, тем качественнее элемент

Внешние поверхности большинства имеют доборных элементов дополнительное покрытие полимерными красителями. Они надежно защищают поверхности от коррозионных процессов и улучшают дизайнерские характеристики кровли.

Устройство карниза

Помимо карнизной планки и капельника, устройство карниза крыши из профнастила включает в себя такие элементы, как водосток и нижняя подшивка.

Водосток состоит из желобков, которые устанавливаются на крюки, прикрепляемые к обрешетке на саморезы. Водосток позволяет направить жидкость, стекающую с карнизной планки, в одном определенном направлении.

Тем самым он предотвращает намокание обрешетки и других конструкций здания.

Подшивка карнизов крыши профнастилом выполняет две функции: защищает нижнюю грань карниза от попадания влаги и обеспечивает вентиляцию кровельного пирога. С этими целями справляются такие материалы, как софиты, сайдинг, профнастил.

Для кровли из профнастила оптимальным материалом обшивки является профнастил, но не исключены и другие материалы. Вентиляцию обеспечивают небольшие отверстия, проделываемые по всей площади конструкции, или отдельные блоки более крупных отверстий.

Устройство карниза

Элемент #4. Планки ендовы

Ендова – это своеобразный желоб-лоток, образованный во внутренних углах кровли, по линии соединения скатов. Во время эксплуатации кровли на него действует огромная нагрузка, связанная со скоплениями снежных масс и ливневыми потоками. Поэтому для герметизации внутренних углов кровли используют две ендовые планки – нижнюю и верхнюю.

Планка нижней ендовы представляет собой уголок с широкими полками, согнутыми под углом сопряжения скатов. Ее установка выполняется до монтажа листов черепицы.

Монтируют планку на сплошную обрешетку из досок 150х25 мм, набитых по обе стороны от стыка внутреннего угла на ширину 300 мм. По обрешетке вначале прокладывают гидроизоляцию, затем закрепляют планку нижней ендовы, вкручивая саморезы с шагом 300 мм. Для стыковки планок выполняют их перехлест в 100 мм.

Если сопряжение скатов образует почти плоский угол, герметизировать его сложнее. В этом случае целесообразно использовать дополнительный слой гидроизоляции.

В целях герметизации также между планкой нижней ендовы и листами черепицы прокладывают пористый уплотнитель.

После монтажа листов металлочерепицы стык внутреннего угла перекрывается еще одной планкой – верхней ендовой. Она служит не только для отвода воды из внутреннего угла кровли, но и придает стыкам декоративный внешний вид. Поэтому планка верхней ендовы, как правило, имеет полимерное покрытие под цвет используемой металлочерепицы.

Верхнюю ендову накладывают на стык внутреннего угла и фиксируют саморезами так, чтобы они не пробили середину планки нижней ендовы. Если это случится, то герметизация стыка будет нарушена, соответственно, кровля даст течь в месте пробоя. Зазоры между верхней планкой и профилем металлочерепицы заполняют пористым уплотнителем.

Планка примыкания

Планка примыкания – отделочный элемент кровли для герметичного оформления стыка ската со стеной, прохода дымохода, печной трубы через кровлю.

Различают 2 вида кровельных металлических планок примыкания − верхняя (устанавливается поверх металлочерепицы) и нижняя (монтаж осуществляется до крепления листов) (как показано на рисунке 7).

Рисунок 7 – Узел прохода дымовой трубы через кровлю из металлочерепицы со схемой расположения планок примыкания

Размеры металлических планок примыкания к стенам, трубам см. на рисунке 8. Длина изделий – 2 м.

а)

б)

Рисунок 8 – Размеры планок примыкания для кровли из металлочерепицы:

а) верхней; б) нижней.

Снегозадержатели

Специальные барьеры, не допускающие одновременного схождения больших масс снега, защищают систему слива от механических повреждений. Еще одна функция снегозадержателей – сделать безопасными для людей тротуары вокруг дома. В зависимости от инженерных особенностей могут быть трех видов.

Листовые уголковые

Самые простые элементы, на крыше устанавливаются в шахматном порядке. Достоинства – невысокая цена и простота монтажа. Недостатки – низкая физическая прочность. Листовые уголковые снегозадержатели фиксируются саморезами к гребням металлической черепицы. Толщина металла покрытия не превышает 0,5–,06 мм, это не может обеспечить надежности крепления. При больших усилиях снегозадержатели прогибают черепицу в местах крепления. При превышении нагрузками допустимых норм элементы могут вырываться из металлочерепицы, кровля требует немедленного ремонта. Рекомендуются к использованию на крышах, с уклоном скатов не более 30°.

Листовые уголковые снегозадержатели

Трубчатые

По всем показателям отвечают требованиям потребителей, состоят из несущих кронштейнов и двух рядов труб. Имеют высокие эксплуатационные характеристики, эффективно защищают не только сливную систему, но и прохожих. Недостаток – установка требует предварительной подготовки, что несколько усложняет монтаж кровельного покрытия. Дело в том, что несущие кронштейны трубчатых снегозадержателей крепятся только к доскам обрешетки. Это надо иметь в виду во время ее строительства, предусматривать два дополнительных ряда досок обрешетки для фиксации элементов.

Устанавливать рейки обрешетки следует по предварительно натянутой веревке, желательно во время монтажа кровли на листах обозначать места расположения обрешетки под кронштейны. Если размеры кровли превышают 5,5 м, то надо монтировать два ряда трубчатых снегозадержателей.

Трубчатые снегозадержатели

Снегозадержатель трубчатый круглый

Решетчатые

Отличительная особенность – снег задерживают не трубы, а металлические решетки. Преимущество ­– могут держать большие массы снега, используются на многоэтажных зданиях. Алгоритм установки такой же, как и у трубчатых.

Решетчатый снегозадержатель

Решётчатый снегозадержатель удерживает снег на крыше

Виды и размеры ендов

Ендова – элемент оформления внутреннего стыка скатов крыши.

Виды ендов кровли по расположению относительно кровельных листов:

Нижняя (внутренняя, закрытая, скрытая) ендова для кровли из металлочерепицы (см. фото) – монтируется под листы.

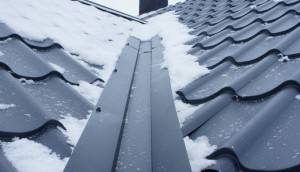

Верхняя (наружная, открытая) ендова (см. фото) – располагается над кровельными листами и планкой нижней ендовы.

Фигурная верхняя (наружная, декоративная) накладка ендовы для металлочерепицы (см. фото) – служит для декоративного оформления внутреннего стыка скатов крыши.

Внешний вид, размеры внутренней (нижней), наружной (верхней) ендовы для металлочерепицы смотрите на рисунке 2. Длина ендовой планки стандартна – 2000 мм.

а)

б)

Рисунок 2 – Размеры планки ендовы под металлочерепицу:

а) внутренней (нижней); б) фигурной наружной (верхней)

Особенности и предназначение торцевой и карнизной планки

Каждая из указанных планок изготавливается по аналогичной технологии, что и металлочерепичный лист, из которого формируется кровельный настил.

Производят планки из металлического профиля, состоящего в свою очередь из пассивированной и оцинкованной стали 0,4-0,5 мм в толщину.

Профиль также подлежит последующему покрытию полимерным защитным слоем – указанное покрытие может быть полиэстеровым либо пластизоловым, а что касается металлочерепицы композитного типа, то при ее изготовлении применяют базальтово-крошечное покрытие.

Если говорить о функциональной нагрузке, которую несут рассматриваемые элементы, то состоит она в следующем:

• Карнизная планка являет собой продолговатый элемент, состоящий из аналогичного остальному покрытию материала. Основной функцией карнизной планки служит защита лобовой карнизной доски от попадания на нее влаги при воздействии атмосферных осадков и, как следствие, оберегание от влаги всего пространства под кровлей.

• Торцевая планка для металлочерепицы в свою очередь имеет идентичную конструкцию, что и карнизная, но подлежит креплению в отличие от второй на боковых торцах кровельных скатов, а не в карнизной части.Перекрытием торца торцевая планка несет двойную функцию:

• 1. Защищает обрешетку от промокания.
  2. Защищает кровельный настил от ветровой нагрузки (не дает сорвать крыши сильным порывам ветра).

Вследствие последнего торцевая планка и получила свое второе наименование – ветровая планка для металлочерепицы.

Устройство карнизной планки

Установка карнизной планки на кровлю из металлочерепицы выполняется в соответствии со следующими правилами:

1. Начинают с устройства лобовой доски, которую прикрепляют к торцам стропильных ног посредством оцинкованных гвоздей. Заменой лобовой может стать карнизная доска, прикрепляемая в специальных стропильных пазах.

1. После этого карниз подлежит подшивке при помощи профнастила или шпунтованной доски.К стене здания при этом крепят опорный брус, который будет служить в качестве второй опоры для подшивки кровельного карнизного свеса.
2. Прежде чем смонтировать карнизную планку, прикрепляют кронштейны для устройства водосточного желоба.
   Они могут крепиться как на карнизной доске, так и непосредственно на стропилах.
3. Затем устраивают карнизную планку, монтаж которой должен предшествовать монтажу металлочерепицы.Планка устанавливается в натяжку поверх кронштейнов для водостока и крепится при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами предполагается в районе 30-35 мм.

Крепление карнизной планки

По окончанию настила кровельного ковра, основным материалом которого служит металлочерепица – торцевая планка монтируется с тем, чтобы закрыть собой торцы кровли из металлочерепицы своими руками.

Устройство торцевой планки производится следующим образом:

1. Ее устанавливают на высоту волны металлочерепицы выше относительно уровня обрешетки. При этом угол торца крыши должен быть полностью перекрыт.
2. Крепят торцевую планку сверху и по бокам саморезами. Верхние саморезы крепят планку к гребням волн металлочерепицы.
3. Нахлест при наращивании планки предусматривают до 50 мм.
4. Стык между кровельным покрытием и планкой подлежит тщательной герметизации.

Если при формировании кровельного настила вами правильно были установлены как сам настил, так и пара карнизная + торцевая планка – металлочерепица, наверняка, будет служить очень долго. Защита подкровельных компонентов кровельного пирога под металлочерепицу планками отыгрывает при этом существенную роль.

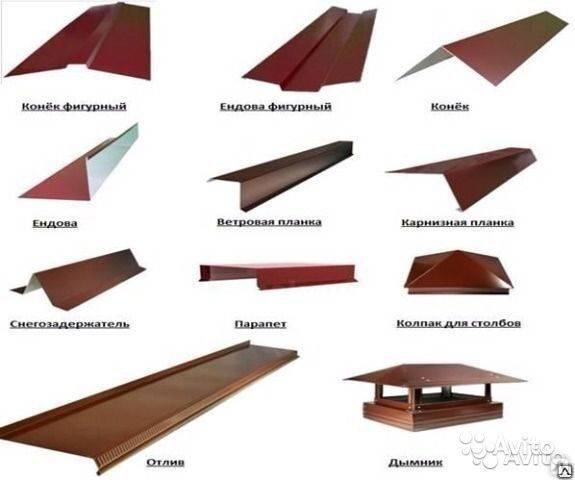

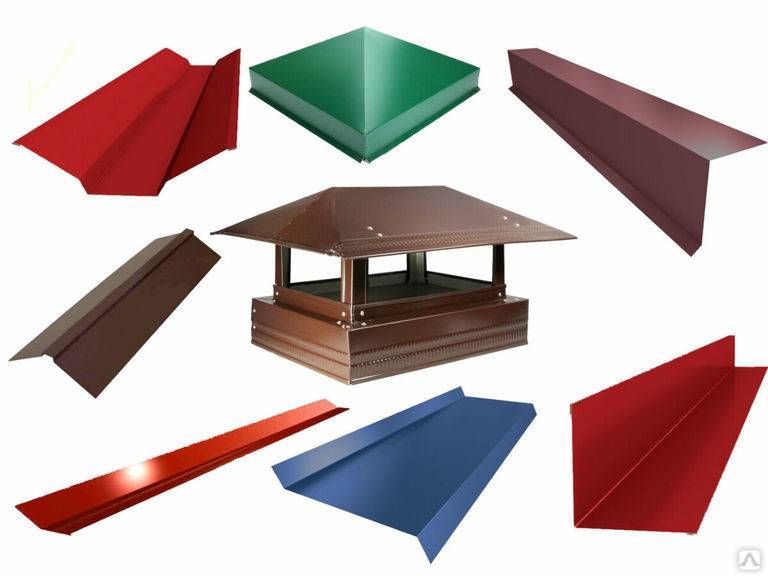

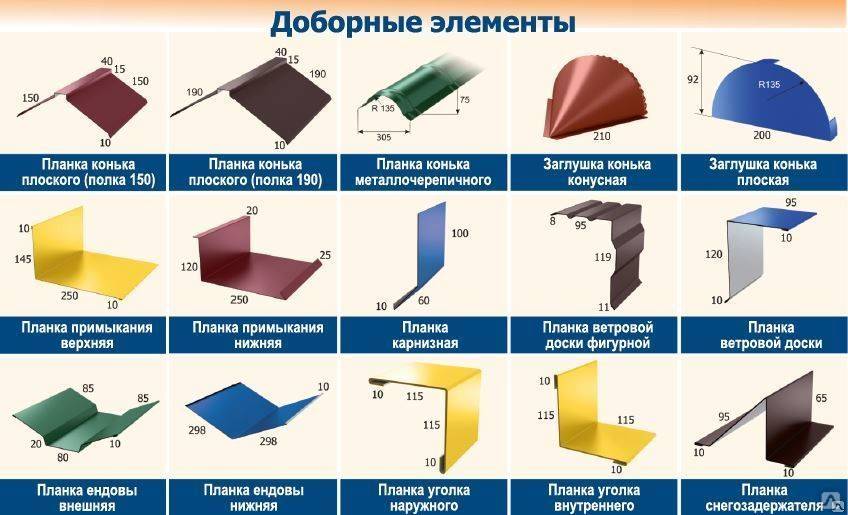

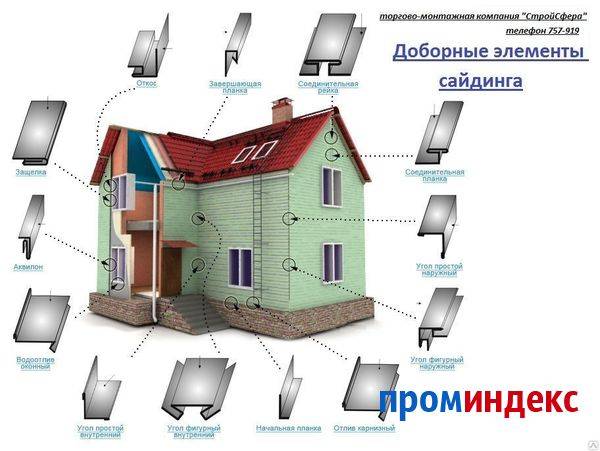

Виды и предназначение доборных элементов

Крыша дома сегодня — это не только ограждающая защитная конструкция. Новые технологии и материалы позволяют осуществить самые, казалось бы, безумные идеи как в архитектуре кровель, так и в их использовании. И всё благодаря доборным элементам, которых существует довольно много. Рассмотрим основные, наиболее распространённые доборы:

• ендова верхняя и нижняя — планки для защиты стыка двух смежных поверхностей;
• карнизные рейки — для защиты кровельных карнизов от осадков;
• коньковая пластина острая или плоская, согнутая под определённым углом, — защищает места соединения скатов;
• снеговой барьер — удерживает снег и лёд от обвала;
• торцевая планка — сохраняет подкровельное пространство с торцов от влаги, грязи, пыли;
• оконный отлив — оберегает строение от проникания влаги через оконные проёмы;
• зонт вентиляционных и печных шахт — купол над трубами для предотвращения попадания влаги внутрь дома через дымоходы, вентканалы и трубы;
• планки примыкания — важный элемент, защищает места соединения кровельного настила с трубами, дымоходами, парапетами;
• водосточные желоба — предназначены для отвода воды с крыши;
• парапеты — сохраняют бортиковые плоские поверхности кровли от проникновения воды во время осадков и таяния снега.

При монтаже кровли понадобятся также заглушки для водостоков и коньков, прокладки и уплотнители. Всё это приобретается в магазинах или изготавливается индивидуально.

Доборные элементы позволяют реализовать многие интересные архитектурные решения

Расчёт количества доборных элементов

Расчёт доборов основывается на проекте кровли или фасада. Рассчитать количество можно самостоятельно, учитывая основной момент — необходимые доборные элементы всегда покупаются с запасом.

1. Карнизная планка идёт по всему периметру карнизов, поэтому их метраж и будет искомым размером этого добора.
2. Ендовы (нижние и верхние) рассчитываются по длине всех сходящихся краёв скатов + 10% для нахлестов.
3. Длина торцевой планки равна протяжённости всех торцов кровли.
4. Размеры уплотнителя высчитываются по количеству доборов, под которые он будет подкладываться.
5. Водоотливные доборы покупаются исходя из периметра постройки плюс 10–15% на нахлест в местах стыковки и на подрезку. Дополнительно к желобам нужно подобрать воронки, кронштейны и водосточные трубы из аналогичного отливу материала.
6. Доборные элементы для накрытия коньков в местах стыка рёбер или продольных кромок скатов приобретают с учётом общей длины рёбер и конька плюс 7–10% для нахлеста.

Выбор доборных элементов

При покупке доборов нужно руководствоваться определёнными правилами:

1. Желательно приобретать товар (кровельный настил и доборы) у одного продавца — при покупке больших объёмов можно получить неплохую скидку. К тому же даётся гарантия на все элементы и в случае изъянов легче заменить бракованную продукцию в одном месте. Делая покупки в разных торговых точках, не всегда можно угадать с цветовой гаммой и текстурой доборов в тон кровельному покрытию, поэтому закупая весь кровельный комплект сразу, можно сэкономить время.
2. Устанавливать доборные элементы нужно по правилам, которые устанавливает производитель. В случае их нарушения с последующим повреждением доборов или при неправильной транспортировке гарантия не действует.
3. Не забудьте купить крепёжные элементы для доборов. Здесь понадобится консультация менеджера, поскольку каждый добор имеет свою систему крепления, а иногда даже несколько — гвозди калёные с широкими шляпками, заглушки, болты специальные с гайками, саморезы с ножками в виде свёрл и силиконовыми прокладками. Можно, конечно же, обойтись обыкновенными кровельными гвоздями, но красивой кровле нужно достойное обрамление, поэтому гвоздями, как по старинке, сегодня мало кто пользуется.

Подготовительные работы и расчет материалов

На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли:

• необходима точная длина стен, что позволит определить площадь скатов;

• определяется место размещения мансардных окон, вентиляции, дымохода и так далее.

После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.

Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.

Крепление металлочерепицы производится на обрешетку

Обрешетка может быть:

• разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;

• сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.

В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.

Это интересно: Использование ламината при отделке стен

Разновидности карнизных планок для металлочерепицы

Для эффективного удаления влаги и паров применяются два типа карнизной планки. Удобной в работе и качественной является продукция финской марки RANILA. На российском рынке представлены простые варианты свесов с высоким сроком службы, например, карнизы для металлочерепицы от завода Полидин.

С внутренним отведением влаги

Карнизная планка для профлиста с внутренним отведением влаги – элемент, необходимый для пароизоляции кровельной системы. Монтаж осуществляется методом обрезки по центру вылета стропильных балок. На данном участке не укладывается утеплитель для металлочерепицы, поэтому конденсат почти не скапливается. Влага прокапывает сквозь обшивку планки. Во избежание обледенения этой части, кровлю необходимо подбить деревянными рейками.

Классический вариант

Классические модели чаще всего применяются при установке крыши, в т. ч. вальмовой кровли. Данный вариант имеет загиб в 120°, со сторонами 110-120 мм и 60-80 мм. Свес актуален для регионов с умеренным климатом, где отсутствуют сильные ветра и высокая влажность. Удаление конденсата выполняется за счёт воздушных потоков, циркулирующих в торцах карниза.

Конструкция карниза

Кровельщики называют карнизом также концевую планку. Под термином понимается нижняя часть листа на скате, выходящая за пределы стен сооружения. Свес металлочерепицы, это не только 50 мм, свешивающихся с доски. Его схема состоит из следующих элементов:

• нижняя кромка;
• ветровая доска ската;
• капельник;
• планка.

Конструкция карнизного свеса – комплект гидроизоляционного слоя, обрешётки пароизоляции и металлочерепицы.

Часть пароизоляционного материала выводится и монтируется на капельник. Между покрытием крыши и каркасом формируются вентиляционные каналы для притока воздушных масс. Сверху приёмного окна необходимо установить карнизную планку. Завершаются кровельные работы монтажом водостока, закреплённого на специальные крюки.

К устройству свеса также относятся желоба, софиты и защитная сетка.

Размерный ряд карнизного добора для металлочерепицы

Планки для защиты кровельной конструкции из металлочерепицы производят из оцинкованного стального профиля. В процессе изготовления используют тонкие листы, размеры которых составляют 0,4-0,5 мм. Допускается покрытие несколькими вариантами – полимеры, полиэстер, пластизол и другие.

Если используются композитные составы для карнизного добора, поверхность обрабатывается базальтовой крошкой. Длина свеса находится в пределах 50-60 см. Ввиду того что добор устанавливается на крышу, для его монтажа используются отдельные части нужного размера.
