Как укладывать гибкую черепицу: разметка
Укладку гибкой черепицы своими руками лучше производить по предварительно размеченной кровле. Дело в том, что гонт сам по себе имеет сравнительно небольшие размеры, и в процессе укладки достаточно часто возникает искривление рядов. На крышах небольшой площади такой изъян практически не виден и на герметичность всей конструкции не влияет. А вот на больших площадях эти искривления могут привести к неприятным последствиям – именно по этой причине новичкам лучше воспользоваться помощью предварительной разметки, которая укажет четкое направление укладки.
Выполняется разметка следующим образом. Поперек ската сверху вниз (или наоборот) чертятся две прямые параллельные линии с расстоянием в 500мм между ними. Эти линии обеспечивают сдвиг элементов гибкой черепицы друг относительно друга по горизонтали. В принципе, начертить такие линии можно в любом месте кровельного ската – лучше где-нибудь с краю, откуда вы будете начинать укладку.
Монтаж гибкой черепицы своими руками осуществляется рядами, и поэтому к двум параллельным прямым необходимо еще добавить массу перпендикуляров, относительно которых будет производится укладка гонта. Чертятся такие перпендикуляры с шагом 250мм.
Вот, в принципе, и вся разметка. Покончив с ней, можно приступать к укладке гибкой черепицы.
Технология укладки гибкой черепицы: разметка
Укладка гибкой черепицы
При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.
Рекомендуемая инструкция по монтажу гибкой черепицы:
- Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:
— карниз; — фронтонный свес ; — ендовы; — конек; — места излома кровельного ската.
При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров
Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги
Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.
Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.
Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
Монтаж гибкой черепицы, детально на видео:
Укладка гибкой черепицы
Приобретая товар, следует внимательно просмотреть инструкцию от производителя. В ней обязательно указано, как класть гибкую черепицу. Часто достаточно следовать пошаговой инструкции, чтобы выполнить кровельные работы правильно, однако предварительное ознакомление с порядком действий помогает распределить время.

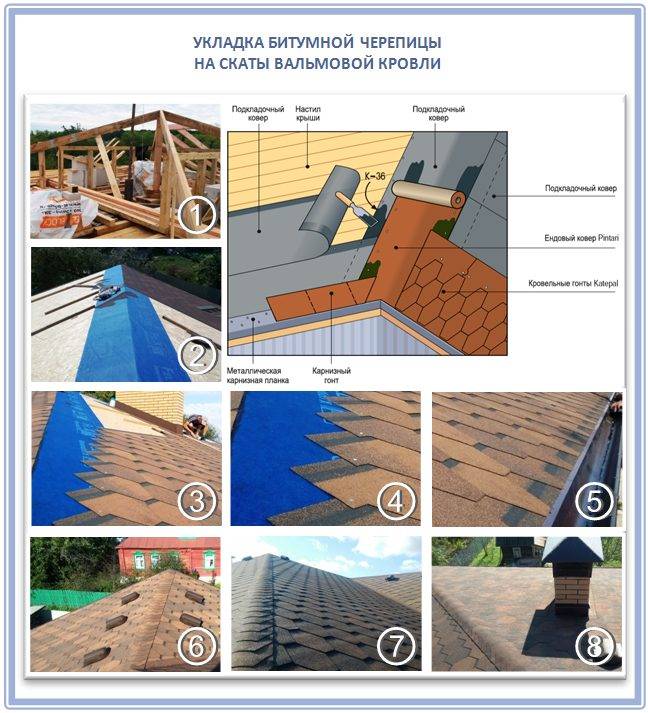

Теперь технология монтажа:
- Усилить свес. Монтируется капельная планка, защищающая конструкцию стропил, обрешетки от влаги. Один край капельника разместить на настиле, вторым закрыть свес. Крепление гвоздями с оцинковкой. Шаг 200-250 мм, порядок «шахматкой», выкладка с нахлестом в 30 мм. Зазоры промазываются битумной мастикой, герметиком.
- Закрепить крючья для водосливных труб.
- Уложить ковер гидроизоляции. Клеящая нижняя сторона облегчает процесс монтажа. Начинать с участка ендовы. От точки перегиба в обе стороны оставляется напуск не менее 0,5 м. Лучше обойтись без стыков, но в случае необходимости, оставлять нахлест в 150 мм. Выкладка снизу верх, место соединения предварительно обрабатывается мастикой на битумной основе. Вдоль карнизного свеса свободный остаток гидроизоляционного материала 0,6 м.
- Ковер подкладочный. Продукция также имеет вид рулона с клеящей основой, защищенной бумажным слоем. Вариант выкладки зависит от профиля выбранных гонтов черепицы, формы крыши, угла ската. В случае выбора покрытия тип Джаз, Трио подкладочный ковер нужен обязательно. Если уклон кровли 12-18 °, подкладка монтируется по всему периметру крыши. Монтаж производить снизу, перехлесты не менее 150-200 мм, промазка стыков обязательна. Верхний край дополнительно крепится оцинкованными гвоздями. Если угол ската от 18°, подкладка нужна в местах перегибов, в точках примыкания линии фронтона к стеновым панелям.
- Фронтонная планка нужна для обустройства боковых срезов. Доборный элемент уже имеет нужную форму, монтируется на настил подкладки или гидроизоляции и крепится гвоздями с шагом 150 мм.
- Первая полоса гонтов, как правило, коньково-карнизная или обычная рядовая с обрезанными лепестками. Лист выкладывается на край ската, чтобы один край гонта зашел на фронтонную планку. Нижний край гонта должен лежать на капельнике с отступом от сгиба доборного элемента в 150 мм. Крепление по углам с промежутком от края 20-30 мм.
- Как укладывать рядовую мягкую черепицу? Первый гонт не доходит до края стартовой полосы 10 мм, лист фиксируется гвоздями (кроме клеевой основы). Количество крепежей при скате 12-45 ° крутизны на один лист 4 шт., причем в точках стыка двух листов гвозди набиваются так, чтобы шляпка «закрывала» края обоих гонтов. Если угол ската больше 45°, крепежи вбиваются в каждый лист.
После того, как монтаж своими руками черепицы по скатам закончен, останется оформить ендову и фронтоны. Гибкая кровля имеет массу достоинств, одно из них – быстрое обустройство самых сложных участков. Крыша в области ендовы обустраивается так:
- Обозначить участок, куда нельзя вбивать гвозди (300 мм от серединной точки ендовы), отметить границы доборного желоба – это примерно 5-15 см в обе стороны.
- Теперь забить крепежи рядовой черепицы как можно ближе к линии, за пределами которой крепежи уже не допускаются.
- Подрезать гонт по линии монтажа желоба.
- Чтобы не подтекала вода под край материала, уголки материала подрезаются (по 4-5 см), незакрепленный край крепится на битумную мастику.
Стелить кровельный материал по фронтонам несложно: боковые гонты обрезаются с расчетом расстояния до ребер 10 мм. Верхний угол подрезать, как и ендовые элементы: наискосок 4-5 см. Края черепицы «садить» на битумную мастику и фиксировать гвоздями.
Монтаж битумной черепицы на коньке имеет свои особенности: вдоль конькового элемента прорезается щель, не доходящая до ребер 300 мм. Установка гонтов производится до начала прорези, после чего монтируется доборный элемент (коньковый профиль). Длинный конек может потребовать нескольких профилей, это нормально. Крепление гвоздями, выкладка осуществляется встык, точки сопряжения промазываются битумом.
Монтировать мягкую кровлю несложно, особенно, если соблюдать технологические тонкости процесса, выполнить точный предварительный расчет. Работы проводятся в сухой солнечный день без ветра и сильного жара. Если требуются уточнения, посмотрите видео от профессионалов: гибкая черепица укладка своими руками.
Шаг 9. Финишные работы с доборными элементами
И, наконец, финишные работы. Завершается укладка гибкой черепицы всегда установкой конькового аэратора. Для этого по всем скатам вырезается специальный паз, а в него вставляют аэратор. Его фиксируют при помощи гвоздей и накрывают специально коньковой черепицей.
Также для мягкой кровли изготавливают специальные доборные элементы – это нижние части кровельных проходов, которые в народе называют «юбками». А, чтобы снег не скапливался за вентиляционными и дымоходными трубами, особенно когда их сечение превышает 50х50 см, нужно организовать разжелобок. Одним словом, вам понадобятся такие элементы:
Итак, ваша крыша готова, и за ней остается только правильно ухаживать. Для этого раз в полгода при помощи мягкой щетки сметайте с крыши весь мелкий мусор листья и ветки
Главное не используйте острых инструментов, ведь важно не царапать базальтовую крошку. И время от времени производите очистку водосточных желобов и воронок
К счастью, крыша из гибкой черепицы обладает высокой ремонтопригодностью: достаточно разогреть поврежденный участок, удалить его и уложить новые плитки. Дело одного дня!
Из чего состоит гибкая черепица?
Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.
Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.
Карнизы и ендовы
Технология укладки материала Шинглас, монтаж которого можно выполнить своими руками, предусматривает усиление свесов кровли за счет использования карнизных и торцевых планок. Они укладываются поверх подкладочного материала внахлест (3-5 см), а фиксируются специальными гвоздями с шагом до 15 см в шахматном порядке.
Монтаж материала в ендовы можно производить открытым способом или с использованием метода подреза. Наиболее предпочтительным является первый случай, когда поверх подкладочного материала монтируется ендовный ковер. С обратной стороны он промазывается на «сдир» битумной мастикой по периметру.
Неправильный узел ендовы
При выполнении ендовы открытым способом необходимо соблюдать очень важное правило: фиксировать гибкую черепицу следует на расстоянии не менее 300 мм от оси ендовы. Необходимо обрезать верхние углы для отбоя воды и промазывать основание битумной мастикой. Если этого не сделать, то возможно затекание воды под черепицу в случае отсутствия проклейки мастикой либо будет протечка в случае фиксации на расстоянии менее 300 мм
Если этого не сделать, то возможно затекание воды под черепицу в случае отсутствия проклейки мастикой либо будет протечка в случае фиксации на расстоянии менее 300 мм
Необходимо обрезать верхние углы для отбоя воды и промазывать основание битумной мастикой. Если этого не сделать, то возможно затекание воды под черепицу в случае отсутствия проклейки мастикой либо будет протечка в случае фиксации на расстоянии менее 300 мм.
Ендова и карниз являются местами наибольшего скопления снега и льда, поэтому нужно особо внимательно относиться к этим узлам.
Чтобы избежать этих проблем, следует строго выполнять инструкции по монтажу. Если дом уже построен, то необходимо рассматривать каждый случай отдельно и учитывать угол наклона ендовы, её экспозицию и другие факторы. Кратко перечислим правильные этапы монтажа.
Специфические особенности черепицы Shinglas
Их достаточно много, но можно выделить основные:
- Продолжительность эксплуатации покрытия составляет четверть века, а для ламинированных представителей − полвека.
- Битумная черепица shinglas востребована для скатной (уклон свыше 12%), луковичной и шатровой кровли.
- Устойчивость к высоким и низким температурам (-70̊ до +90̊).
- Востребована при строительстве малоэтажных домов.
- Отменные шумоизоляционные свойства по сравнению с иными кровельными покрытиями.
- Устойчивость к ультрафиолетовым лучам, сильным порывам ветра, кислотным дождям и осадкам в виде града.
- Антикоррозийные свойства.
- Перерасход материала достаточно низкий даже на крышах фигурной вырезки.
- Легкость.
- Возможен монтаж поверх изношенных покрытий битумом.
- Стойкость цвета в течение всего эксплуатационного периода.
- Исключена возможность конденсации электрозарядов и привлечения разрядов молнии.
- Исключена возможность возгорания при неожиданном появлении открытого источника огня.
Кровельный пирог
Под кровельным пирогом понимают несколько слоёв различных материалов, которые укладывают на крышу и которые обеспечивают функционирование кровли. Для мягкого битумного покрытия обязательным условием является жёсткая основа, но которую оно наклеивается и дополнительно прибивается.
В виде основы часто используют фанеру и ОСП, которые укладывают поверх лаг и стропил. Под основу кладут утеплитель – для защиты от зимнего холода и летней жары. Утеплитель защищают от намокания мембранной плёнкой. А теперь подробнее о каждом слое кровли.
Утеплитель
Слой утеплителя обеспечивает теплосберегающие свойства крыши. Он создаёт микроклимат внутри помещения, тепло зимой и прохладу летом. Традиционным материалом для утепления крыши является минеральная вата.
Утепление крыши минеральной ватой.
Существует несколько вариантов ватных утеплителей. Это может быть более дешёвая и менее полезная для здоровья стекловата. Или современный вариант утепления – минеральная базальтовая вата, в которой нет острых мелких стеклянных волокон.
Минеральные строительные ваты имеют высокий показатель теплоизоляционных свойств и лёгкий вес, 1 кв. м ватного утеплителя весит от 3 до 8 кг. В этом их главные преимущества. Их недостаток — повышенная гигроскопичность. При намокании ватный утеплитель лишается способности держать тепло. Поэтому для его функционирования необходима защита от воды и влаги – гидро и пароизоляция.
Гидроизоляция
Гидроизоляция – мембранная плёнка, напоминающая внешне полиэтилен и отличающаяся от него внутренней структурой. У гидроизоляции есть поры определённой формы и размеров. Они расположены так, что капли влаги не могут проникнуть с одной стороны плёнки и без проблем просачиваются с другой её стороны.
При правильной укладке пароизоляции влага не попадает в утеплитель, при этом поддерживается естественная вентиляция, так называемые «дышащие» свойства крыши. Мембранной изоляцией закрывают утеплитель с внешней стороны. Для того чтобы влажный пар не накапливался на поверхности мембранной плёнки, предусматривают вентиляционные зазоры – воздушные пространства с наружной стороны утеплителя.
Вентиляционный зазор
Двухскатная крыша.
Мягкая битумная черепица — абсолютно водонепроницаемый материал. Если не предусмотреть возможность выведения влаги из-под гибкой кровли, то под ней будут накапливаться испарения. Для самой кровли это не страшно, но плохо для расположенного под ней утеплителя. Поэтому для удаления влаги в конструкции кровельного пирога предусматриваются вентиляционные зазоры.
Вентзазор или воздушный зазор – это полое пустое пространство. Для его обустройства делают контробрешётку – пересечения брусков, которые являются каркасом для расположенного поверх них материала и создают проходы для воздуха. Между планками контробрешётки влажный воздух выходит из-под кровли наружу.
ОСП
Мягкая кровля укладывается на жёсткую основу. Это – так называемая черновая крыша или сплошная обрешётка. Её выполняют из ОСП или фанеры. Причём используют влагостойкие варианты – ОСП-3 и влагостойкую фанеру. Поскольку ОСП – более экономичный вариант, часто выбирают именно его.
Отделка плитами ОСП.
Подкладочный ковёр
Подкладочный ковер под кровельный настил представляет собой рулонный материал, который обеспечивает дополнительную защиту кровли от протекания. Дублирует водостойкие функции кровельной черепицы. Укладывается с тщательной герметизацией, проклеиванием мастикой стыков, щелей, с нахлёстом верхней полосы на нижнюю – не менее 10 см. Подробнее – смотрите укладку гибкой черепицы своими руками на видео. В нём показан процесс укладки гибкой черепицы Шинглас.
Используемые материалы
Шинглас
Гибкая черепица SHINGLAS отличается от аналогичной продукции других российских производителей широким ассортиментом цветов и форм нарезки. В настоящее время на отечественном рынке представлено около 50 различных моделей гибкой черепицы Шинглас.
Подкладочный ковер ТехноНИКОЛЬ
Самоклеящиеся подкладочные материалы:
- ANDEREP ULTRA – самоклеящийся подкладочный ковер повышенной прочности. Высокая надежность материала достигается за счет прочной полиэфирной основы и высококачественного битумно-полимерного вяжущего. Верхний защитный слой подкладочного ковра выполнен из мелкозернистой песчаной посыпки.
- ANDEREP BARRIER – безосновный самоклеящийся материал. В качестве верхнего защитного слоя используется толстая армирующая пленка. Отсутствие основы позволяет сохранять целостность гидроизоляционного материала в случае деформации основания.
Подкладочные материалы с механической фиксацией:
- ANDEREP PROF – имеет прочную полиэфирную основу и нескользящее верхнее покрытие из полипропилена. Благодаря специальной битумно-полимерной смеси материал может «самозалечиваться», то есть сохраняет герметичность в местах вхождения гвоздей.
- ANDEREP GL – подкладочный материал с двусторонней защитой полимерной смеси слоями мелкозернистой песчаной посыпки.
Ендовый ковер ТехноНИКОЛЬ
Ендовный ковер ТехноНИКОЛЬ представляет собой рулонный битумно-полимерный материал. Производится на основе полиэстера, имеет защитное покрытие из крупнозернистого базальтового гранулята. Используется в качестве гидроизоляционного слоя в ендовах и местах, которые подвергаются наибольшим нагрузкам.
Кровельные гвозди
Используются специальные гальванизированные гвозди. Диаметр ножки гвоздя – от 3 мм, шляпки – от 9 мм, длина – 25-30 мм.
Мастика ТехноНИКОЛЬ №23 (ФИКСЕР)
Битумно-полимерная мастика для приклеивания гибкой черепицы и других материалов на битумной основе к различным поверхностям.
Вентиляционные элементыТехноНИКОЛЬ
Элементы для оборудования необходимого количества приточно-вытяжных отверстий, обеспечивающих подкровельную вентиляцию.
Технология и этапы укладки мягкой кровли (3000)
Весь процесс укладки мягкой черепицы можно разделить на три основных этапа:
- Подготовка основания
- Дополнительные работы
- Монтаж черепицы.
Каждый из них обязателен и требует внимательности. При выполнении работ наспех или каких-либо неточностей в будущем могут возникнуть проблемы с появляющимися протечками крыши. Поэтому необходимо четко понимать, что и как делается.
Подготовка основания
Крыша из мягкой черепицы должна иметь уклон в 12 – 18 градусов. Это оптимальный угол для нее, при увеличении наклона возможно неплотно прилегание элементов, а при уменьшении требуется больший нахлест их друг на друга.
При подготовке основания крыши выполняются следующие операции:
Монтаж пароизоляции. В торцах каждого из скатов, параллельно нижнему краю стропил крепятся бруски во всю длину крыши. Они служат для крепления пароизоляции. Аккуратно закрепляем край пленки степлером или планкой с гвоздями и раскатываем. Полосы должны идти внахлест друг с другом, места соединения проклеиваются двухсторонним скотчем. При этом каждую полосу прикрепляем брусом, прибиваемым перпендикулярно стропилам. Он прижимает пленку снизу к стропилам и служит основой для внутренней обшивки мансарды или чердака. В местах провисания пленка дополнительно крепится с помощью скоб и натягивается.
Укладка утеплителя. Для того, чтобы утеплитель не сползал к стропилам на уровне стены набивается дополнительный брус. На него будут опираться плиты утеплителя. Затем производится укладка плит минеральной ваты в промежутки между стропилами. Его толщина зависит от климатических условий, а ширина должна быть максимальна. Идеальна ситуация, когда не будет стыков, но если они есть, то плиты укладываются внахлест друг на друга. В качестве опоры для них служат бруски, набитые на прошлом этапе
Важно при укладке не повредить слой пароизоляции, иначе его придется переделывать.
Монтаж ветрозащитной пленки. Поверх стропил накладывается ветрозащитная пленка, которая препятствует разрушению утеплителя
Ветровая эрозия может значительно ухудшить его качества, поэтому дополнительная защита обязательна. Она фиксируется с помощью брусьев, которые также служат для создания вентиляционных каналов.

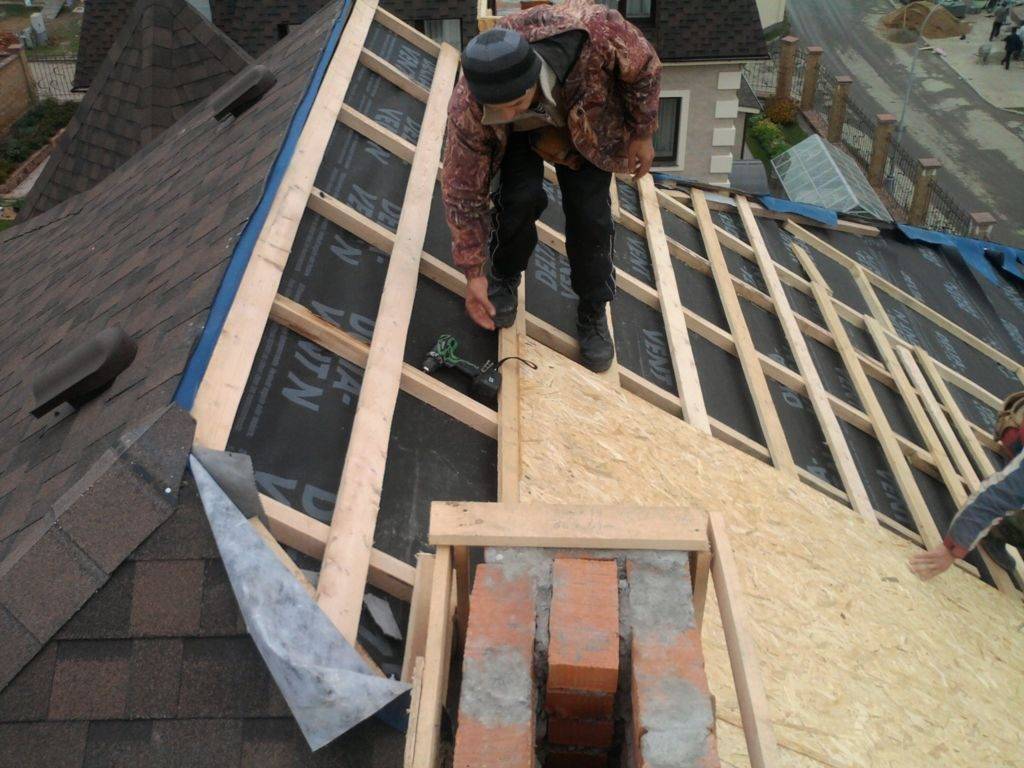

Монтаж обрешетки и плоскости. Сверху на брус, фиксирующий ветрозащитную пленку, укладывается разреженная обрешетка, к которой прикручиваются листы ДСП. Они фиксируются встык, чтобы создать ровную плоскость с помощью саморезов. Важно полностью закрыть кровлю листами и произвести их аккуратную подгонку в местах коньков, внешних и внутренних углах кровли. Это требуется потому, что именно листы ДСП служат физической основой и переносят все нагрузки.
По окончанию первого этапа должна получиться полностью закрытая листами ДСП крыша. В межстропильном пространстве должен быть защитный слой, который обеспечивает комфортные условия в чердачном пространстве.
Дополнительные работы.
Так как крыша обладает сложной формой и имеет некоторые особенности, требуется произвести дополнительные работы по её подготовке:
- Вдоль фронтонов и карниза устанавливается специальный свес. Он обеспечивает дополнительную защиту от дождя.
- Поверх него прибивается специальный укладочный ковер, обеспечивающий дополнительную изоляцию.
- Этот ковер также дополнительно монтируется в ендовах – внутренних углах кровли – так как они являются потенциальным местом протечек.
- В местах проходных элементов – дымоходах, вентиляционных шахтах – производится установка дополнительных защитных элементов, промазываемых специальной мастикой. Эти элементы также дополнительно закрываются укладочным ковром.
- Производится установка мансардных окон, если они предусмотрены планом, и они также дополнительно изолируются укладочным ковром.
Эти работы требуются для обеспечения надежности работы кровли, поэтому пренебрегать ими ни в коем случае нельзя.
