Один из простых металлоискателей с дискриминатором «Megatron»
Вот краткие характеристики устройстваПо принципу работы металлоискатель относится и импульсно-балансному. Рабочая частота составляет 8-15 кГц.
Что касается режима дискриминации, тот тут используется двух тональная озвучка. При обнаружении железа устройство подает низкий сигнал, а если попадется цветной металл, тон будет высоким.
Питается аппарат от источника в 9-12В.
Также присутствует возможность регулировки чувствительности и есть ручная отстройка от грунта.
Ну а теперь о главном, о глубине обнаружения металлоискателя. Прибор способен обнаруживать монеты диаметром 25 мм на расстоянии в 35 см по воздуху. Золотое кольцо можно поймать на расстоянии 30 см. Каску прибор обнаруживает на расстоянии порядка 1-го метра. Максимальная глубина обнаружения составляет 150 см. Что касается потребления, то без звука это порядка 35 мА.
Материалы и инструменты для сборки: – минидрель (у автора самодельная из моторчика);– провод для наматывания катушки;– четырех жильный экранированный кабель;– паяльник с припоем;– материалы для изготовления корпуса;– печатная плата;– все необходимые радиодетали и их номиналы можно увидеть на фото схемы.
Процесс изготовления металлоискателя:
Шаг первый. Изготовление платыПлата изготавливается методом травления. Далее можно сверлить отверстия, их диаметр составляет 0.8 мм. Для этих целей автор использует маленький моторчик с установленным сверлом.
Шаг второй. Сборка платыСборку нужно начинать с впаивания перемычек. После этого можно устанавливать панели под микросхемы и прочие впаивать прочие элементы
Очень важно иметь для качественной сборки тестер, который может замерить емкость конденсаторов. Поскольку в приборе используется два одинаковых канала усиления, то усиление по ним должно быть как можно ближе к одному значению, то есть быть одинаковым. На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером
На обоих каналах одного каскада должны быть одинаковые показания при измерении тестером.

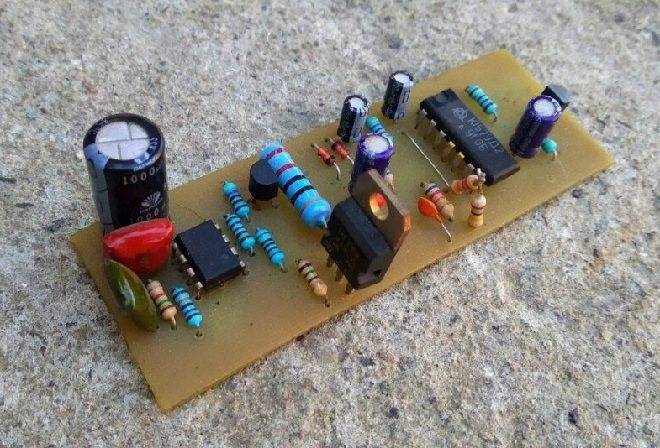

Как выглядит уже собранная схема, можно увидеть на фото. Автор не стал устанавливать узел, определяющий степень разрядки аккумулятора.
После сборки плату нужно проверить тестером. Нужно подключить к ней питание и проверить все стратегически важные входы и выходы. Везде питание должно быть точно таким, как на схеме.
Шаг третий. Собираем катушкуДатчик DD собирается по тому же принципу, что и для всех подобных балансников. Передающая катушка обозначается буквами TX, а приемная RX. Всего нужно сделать 30 витков проводом, сложенным вдвое. Провод используется эмалированный, диаметром 0.4 мм. И приемная, и передающая катушка формируются двойными проводами, в итоге на выходе должно получиться четыре провода. Далее тестером нужно определить плечи обмоток и соединить начало одного плеча с концом другого, в итоге образуется средний вывод катушки.
Для фиксирования катушки после наматывания нужно хорошо обмотать нитками и затем пропитать лаком. После того как лак засохнет, катушки обматываются изолентой.
Впоследствии сверху делается экран из фольги, между началом и концом нужно сделать зазор порядка 1 мм, чтобы избежать короткозамкнутого витка.
Средний вывод ТХ необходимо подключить к земле платы, иначе не запустится генератор. Что касается среднего выхода RX, то он нужен для настройки по частоте. После настройки резонанса его нужно заизолировать и приемная катушка превращается в обычную, то есть без вывода. Что касается приемной катушки, то ее подключают вместо передающей и настраивают на 100-150 Гц ниже, чем предающая. Каждую катушку нужно настраивать отдельно, при настройке возле катушки не должно быть никаких металлических предметов.
Чтобы свести баланс, катушки сдвигают, как можно увидеть на фото. Баланс должен находиться в пределах 20-30 мв, но не более 100 мв.
Рабочие частоты прибора находятся в пределе от 7 кГц, до 20 кГц. Чем ниже будет частота, тем глубже будет брать прибор, но при низкой частоте дискриминация становится хуже. И наоборот, чем выше частота, тем лучше дискриминация, но при этом меньше глубина обнаружения. Золотой серединой можно считать частоту 10-14 кГц.
Для подключения катушки используется четырех жильный экранированный провод. экран подключается к корпусу, два провода идут идут на передающую катушку и два на приемную.
Ну а в заключении останется лишь настроить прибор. При положении ручки дискриминатора на минимуме, прибор должен видеть все цветные металлы. Далее при накручивании дискриминатора должны вырезаться все металлы по порядку до меди, но медь вырезаться не должна. Если прибор работает именно так, как описано, значит, он собран верно.
Инструкция по сборке
В задачу редакции не входит предоставление максимально подробной инструкции
Осветим основные нюансы, на что стоит обратить внимание кладоискателю, взявшемуся за изготовление палки-копалки своими руками
Отметим, что схема металлоискателя Пират — несложная, с монтажом справится даже начинающий радиолюбитель. Но прямые руки и элементарный набор инструментов всё-таки необходим.
Пират можно собрать как на микросхеме, так и на транзисторах. Умные люди советуют таки взять микросхемы, ибо транзисторы надо подбирать, результат работы с ними менее стабилен и, при нарушении характеристик, гораздо сложнее настраивается. Опять же для подбора транзистора нужен осциллограф, а он есть далеко не у каждого радиолюбителя.
Итак, как сделать металлоискатель Пират своими руками.
Необходимые детали
В список деталей для металлоискателя Пират входят:
- 15 постоянных резисторов;
- 2 переменных резистора;
- 5 электролитических конденсаторов;
- 2 плёночных конденсатора;
- один керамический конденсатор;
- 2 микросхемы;
- 3 транзистора;
- 1 диод;
- заготовка печатной платы;
- динамик на 8 Ом;
- катушка 2 Ом;
- питание.
Ознакомиться с конкретными номиналами прибора, а также подробнейшей инструкцией по его сборке можно на сайте https://sdelaysamodelku.ru/metalloiskatel-pirat-svoimi-rukami/.
На сайте md-kit.ru набор для сборки металлоискателя Пират на К157УД2 стоит 500 руб. Печатная плата и весь набор навески, можно не заморачиваться беготнёй по магазинам и радиорынкам.
Читай также: Не знаешь что такое частотность металлоискателя? Подробная статья про частоту металлоискателей. Переходи!
Схема металлоискателя пират
Даже при наличии печатной платы и набора компонентов, необходима принципиальная схема.
На первом рисунке представлена схема металлоискателя Пират на К157УД2.
Обратите внимание на левую часть. В ней присутствует микросхема NE555
В принципе, её можно заменить двумя транзисторами, как показано на рисунке ниже. Но с транзисторами есть заморочки, о которых мы уже писали — их нужно подбирать под требуемые характеристики, для чего понадобиться осциллограф. Если сборщика этот момент не пугает, вот схема без NE555.
Важно! Микросхему NE555 можно заменить на аналог — КР1006ВИ1. И вообще провести импортозамещение — транзисторы можно брать отечественные
А можно пойти другим путём и заменить усилитель К157УД2 на импортный TL072 или LM358.
Сборка металлоискателя Пират
Опишем алгори — когда есть только заготовка печатной платы и набор деталей. Если печатная плата куплена в наборе, переходим сразу к шагу 4.
- В программе для трассировки плат, например, Sprint Layout, рисуем печатную плату металлоискателя Пират.
- Печатаем трассировку и переносим на заготовку.
- Сверлим отверстия под монтаж и протравливаем плату.
- Аккуратно паяем детали.
- Подбираем корпус и помещаем схему в него.
- Соединяем готовый корпус с батарейным блоком — готовые блоки под любое количество AA или колодку для Кроны можно купить в радиомагазине или на Aliexpress.
- Наматываем катушку.
Сборка закончена, правильно собранная схема работает без дополнительных настроек.

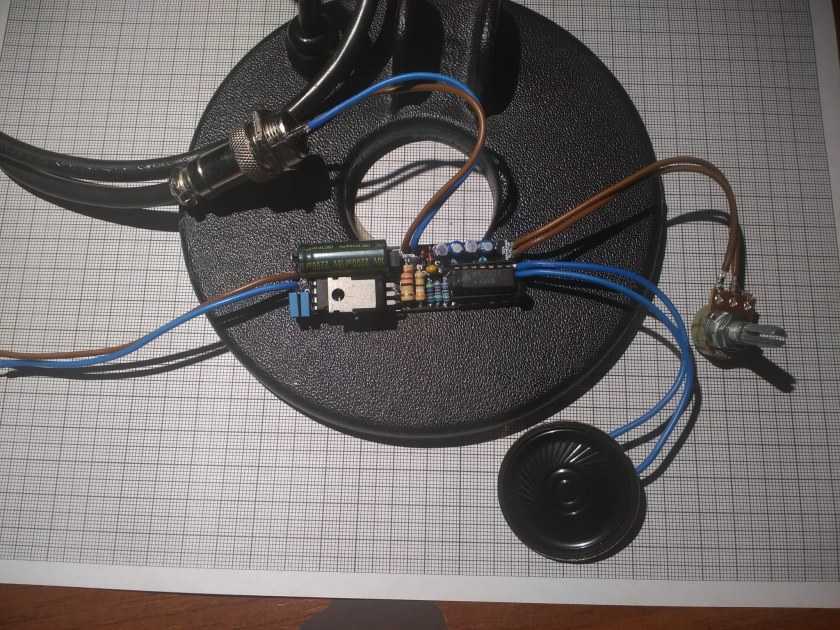

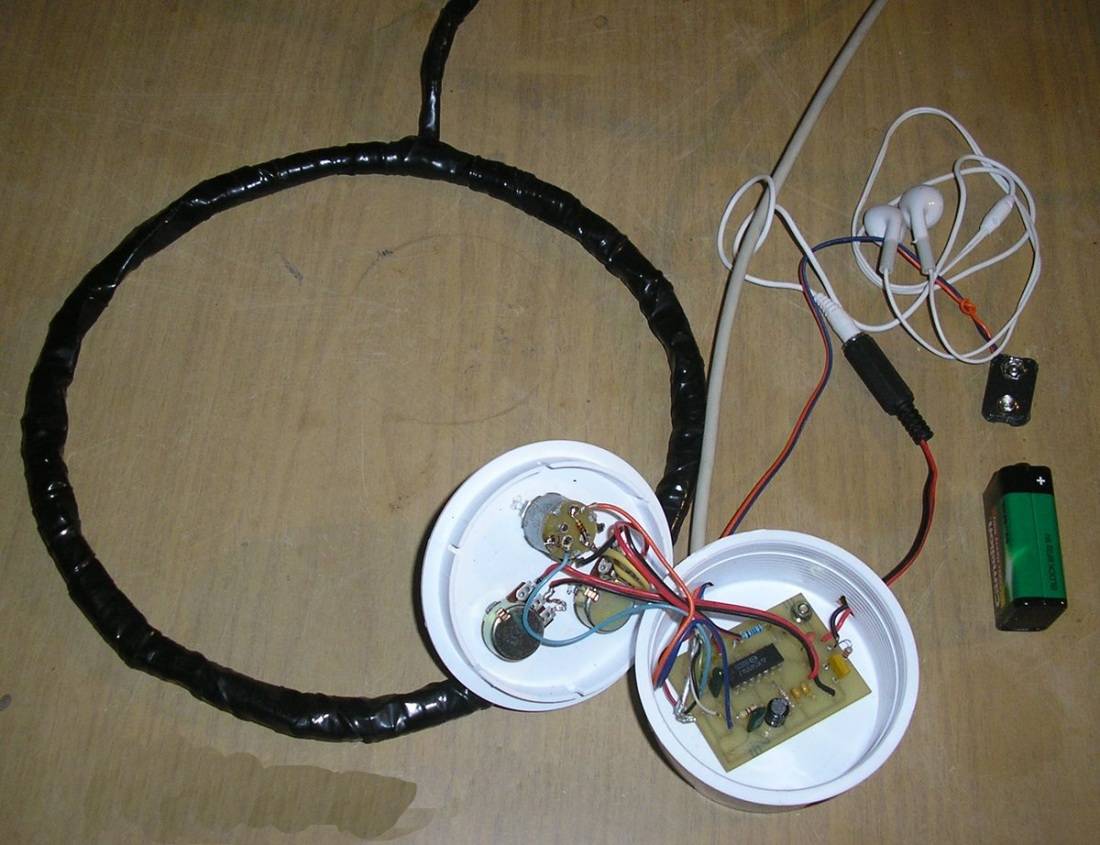

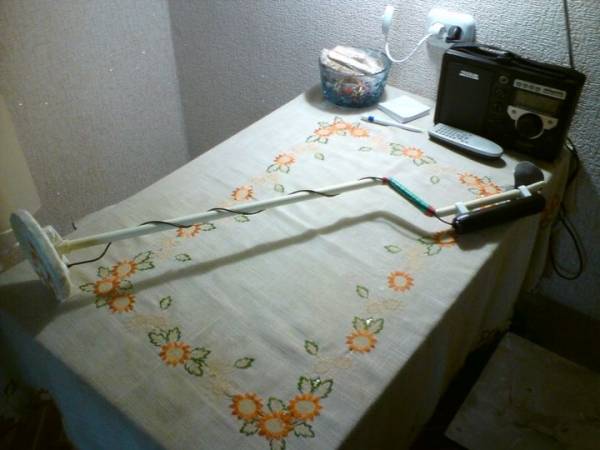

Внешний вид собранного металлоискателя
В результате должна получиться коробочка с динамиком, из которой наружу выведены две рукоятки потенциометров. Питание может располагаться в той же коробочке, а может и в отдельной.
На штанге блок управления можно разместить так же, как у Tesoro Compadre) или же как у Golden Mask Deep Hunter Pro 3 SE. Вторая компоновка более традиционна для PI-приборов.
Важно! Блок управления не стоит намертво прикручивать к штанге. На случай использования рамки вместо катушки лучше сделать его быстросъёмным
Читай также: Залог успешного поиска, правильный подбор аксессуаров! Переходи и узнаешь как выбрать лопату для копа!
Т-5000 (сверхсовершенный киборг), «Терминатор: Генезис » 2015
Способность заражать людей нанороботами — самая продвинутая способность киборга Т-5000. Еще одно достоинство — высокая боевая эффективность и живучесть. Какими именно свойствами владеет машина точно неизвестно, однако терминатор быстро расправился с группой Джона Коннора при отправке его в прошлое.
(Сверхсовершенный T-5000, исполнитель роли Мэтт Смит. Источник изображения: en.wikipedia.org)
Предполагается, что «Скайнет» решил изготовить собственную копию на случай уничтожения центрального ядра своего процессора, а в качестве носителя выбрал человекоподобную машину. Не можешь победить сопротивление — его нужно возглавить, решил «Скайнет».
Характеристики:
Свойства: аналогичные Т-3000.
Отличительная способность: единичный экземпляр, индивидуальный носитель нанороботов для Д.Коннора. В фильме «Терминатор: Генезис» робота Т-5000 сыграл Мэтт Смит.
Устройство металлодетектора
Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде. С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.
Принцип устройства любого металлоискателя основан на электромагнитных эффектах.
Вот как работает типичная технология поиска металла:
- Прибор создаёт электромагнитное поле.
- Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
- Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.
Большее количество моделей металлоискателей работают именно на таком принципе.
Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:
- оценить массу находки;
- получить данные о форме, размерах и конфигурации объекта;
- уточнить место расположения, в том числе – по глубине.
Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.
Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.
Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:
- генератора электромагнитного поля;
- датчика изменений этого поля;
- аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.
Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:
- любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
- полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
- профессиональные металлоискатели для постоянно работающих в этой сфере;
- специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.
Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.
Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.
Катушка
Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.
Многие любителиизготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.
Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.
Электронная схема
Логический элемент металлоискателя – электронная схема. Она выполняет много функций:
- Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
- Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
- Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.
Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.
Металлоискатель из подручных средств
Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.
Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.
Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.
Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.
Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.
Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.
Плюсы и минусы самодельного импульсного металлоискателя “Пират”

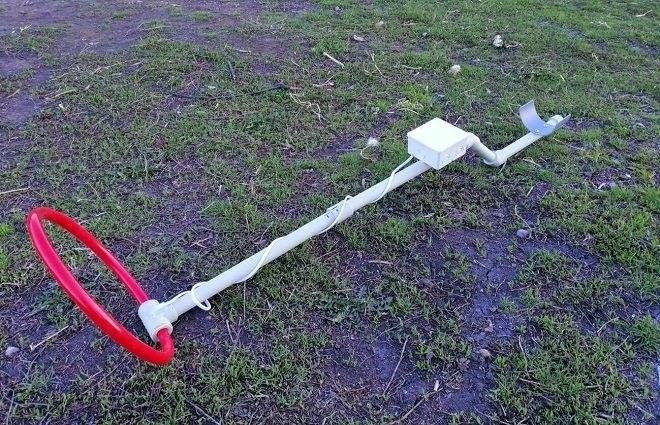

Готовый металлоискатель Пират, изготовленный в домашних условиях
Минусы такого прибора ручной сборки очевидны:
- Данный тип металлоискателя не оснащен дискриминацией. И это основной минус для тех, кто занимается поиском исключительно определенного типа металла. МД будет реагировать и на чермет, и на цветмет – режим “все металлы”;
- Проблематично так же определять глубину залегания предмета и его размеры. Хотя этот пункт можно немного скорректировать настройкой.
Но плюсы металлоискателя, собранного в домашних условиях, заставляют пытливые умы и “очумелые ручки” вновь и вновь собирать прибор в спокойно домашней обстановке:
- Первым главным плюсом такого прибора в первую очередь является его стоимость. Все необходимые детали для его изготовления продаются в любом специализированном магазине. Стоят они в основном копейки. Самыми дорогими частями являются переменные резисторы (“крутилки”) и динамик. Но их можно смело снять со старых, ненужных приборов, как впрочем и остальное;
- Различить выпаянные из другой техники детали можно при помощи указанных на них специальных меток (кодов, цветовой маркировки);
- Важным преимуществом самодельного металлодетектора является простота его изготовления. Собирается прибор буквально за несколько часов;
- Использовать такое устройство одно удовольствие! “Пират” не дает ложных срабатываний, имеет неплохую чувствительность и соотношение цена-качество. Практика показывает, что приборный поиск с самодельным металлоискателем является весьма прибыльным делом;
- И если вы не готовы выложить внушительную сумму на покупку готового прибора, обязательно попробуйте собрать его сами!
• • • • •
Простые самодельные конструкции
На сегодня есть много способов, как можно сделать металлоискатель в домашних условиях, используя практически только подручные средства. Для реализации некоторых способов нужно иметь специальные знания в области электротехники, а другие варианты можно применять без каких-либо знаний.
Металлоискатель из компьютерных дисков
В интернете есть много информации, как можно сделать металлоискатель из компьютерных CD или DVD дисков. Схема не является сложной, и такой аппарат может сделать даже школьник. Для этого не нужно иметь опыт работы с электротехникой или специальные инструменты. Теоретически металлоискатель своими руками из телефона (сотового или стационарного) также можно сделать самостоятельно.
В качестве основного материала используют:
- CD или DVD диски (рекомендуются двухсторонние, так как аппарат выйдет более чувствительный);
- обычные наушники;
- калькулятор (можно использовать и дешёвые китайские аналоги);
- батарейки;
- клей и изолента.
Для того чтобы собрать из этих деталей работающий металлоискатель, необходимо:
- Срезать с наушников штекер и снять изоляцию на 5−10 миллиметров.
- Каждый зачищенный провод нужно разделить на две части. В итоге должны образоваться четыре части.
- К каждому проводу необходимо прикрепить диск с помощью клея. Если диск односторонний, то приклеивать нужно к пишущей стороне.
- Дополнительно провода требуется зафиксировать изолентой.
- Оставшиеся разделения с проводов необходимо прикрепить к плюсу и минусу батарейки.
- Тщательно заизолировать провода.
- Включённый калькулятор следует установить к CD диску с помощью изоленты.
- Сверху положить DVD диск и соединить их скотчем.
- Сверху DVD диска прикрепить изолентой батарейку.
- Этап тестирования.
Дополнительно можно сделать ручку для удобного эксплуатирования металлоискателя. В основном такие металлоискатели используются для поиска незначительных и небольших предметов, например, для поиска металлопрофиля в стене. Для поиска различных монет и драгоценных металлов такое приспособление не годится, но для домашних нужд в самый раз.
Радиоприёмник в качестве основы
На практике используют хороший и дешёвый способ создания металлоискателя из радиоприёмника. Этот вариант ничем не хуже предыдущего, а, наоборот, отличается повышенной мощностью.
Для создания подобного металлоискателя необходимы:
- коробка от обыкновенного компьютерного диска;
- радиоприёмник, работающий на частоте АМ;
- калькулятор;
- скотч.
Использовать эти материалы следует так:
Внутри подготовленной коробки вмонтировать калькулятор и радиоприёмник с помощью двухстороннего скотча.
- Радиоприёмник необходимо настроить на максимальную частоту. Обязательно нужно следить за тем, чтобы отсутствовали помехи и шумы от радио.
- После этого тихо открывать коробку и закрывать — тем самым, искать максимально чистое положение звука. Если оно найдено, то в таком положении металлоискатель готов к использованию.
Как видно из ситуации, сделать более или менее мощный поисковый аппарат не составит никакого труда, и займёт минут 5 не больше. Этот вариант для начинающих пользователей, так как сделать его можно без микросхем, чертежей и необходимого опыта в электротехнике. К нему также можно установить ручку для удобного пользования. Аппарат идеально подойдёт для обнаружения старой проводки или металлопрофиля.
Это и есть один из самых благоразумных способов создания металлоискателя собственноручно. Решение остаётся за каждым. С одной стороны, есть возможность сэкономить до 5000 рублей, а с другой — самодельные аппараты не всегда работают так, как надо.
Originally posted 2018-03-28 15:34:45.

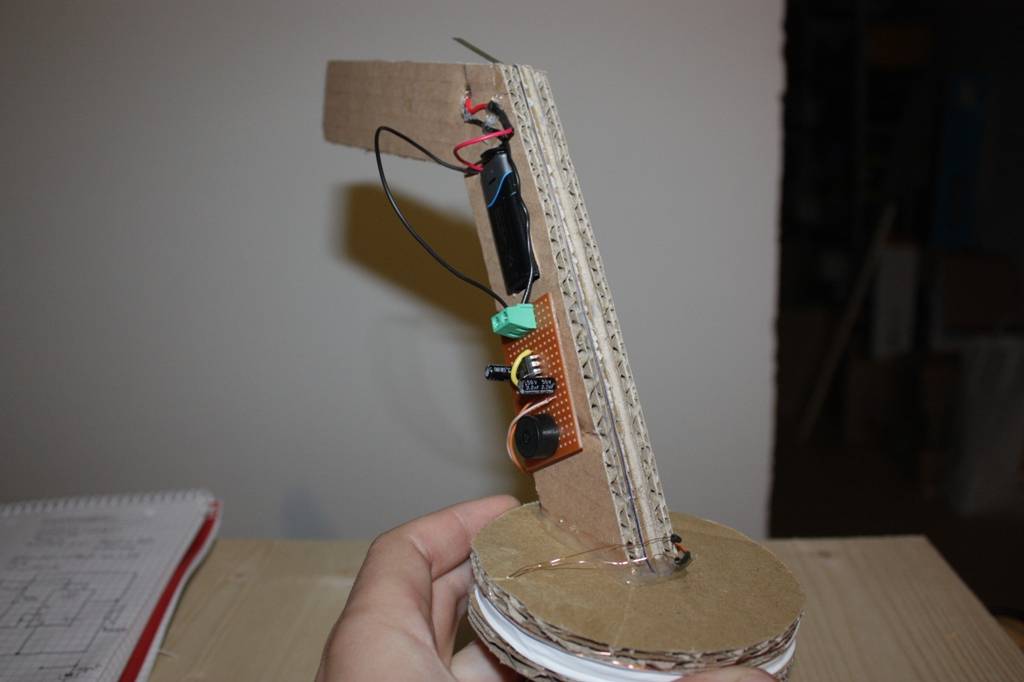

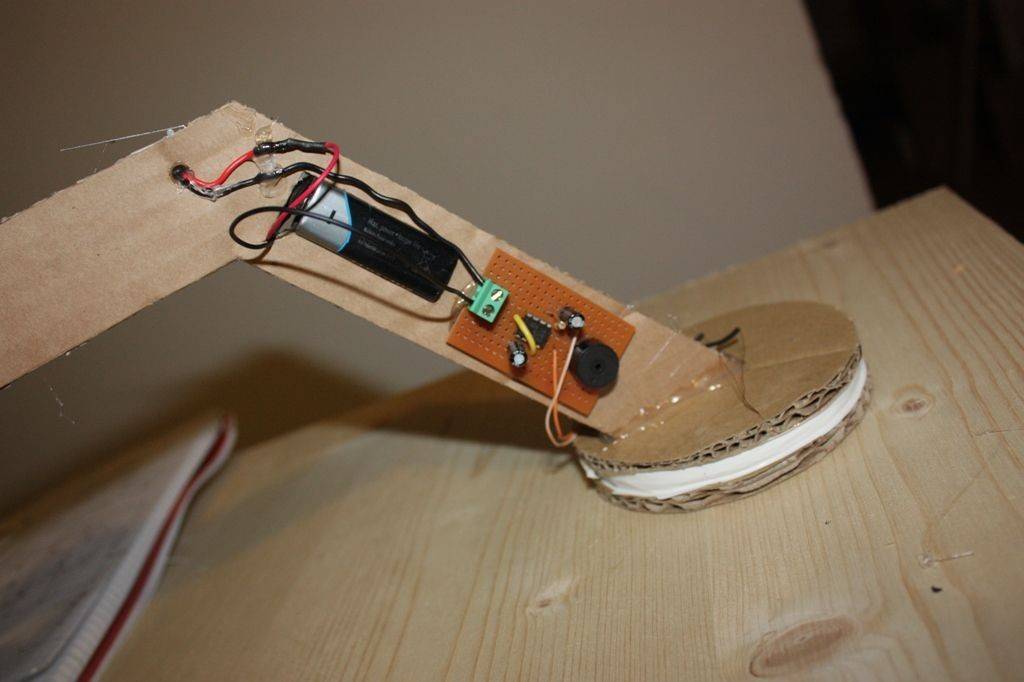

Простейший самодельный металлоискатель
Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.
К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.
Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.
Посмотрите товары для изобретателей. Ссылка на магазин.
И так, для сборки простого металлоискателя нам необходимо:
~ два транзистора КТ315 или аналогичные; ~ два конденсатора 1000 пф; ~ два конденсатора 10000 пф; ~ два резистора 100 кОм.
Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.
Схема сборки простейшая!
Электроника для самоделок вкитайском магазине.
Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

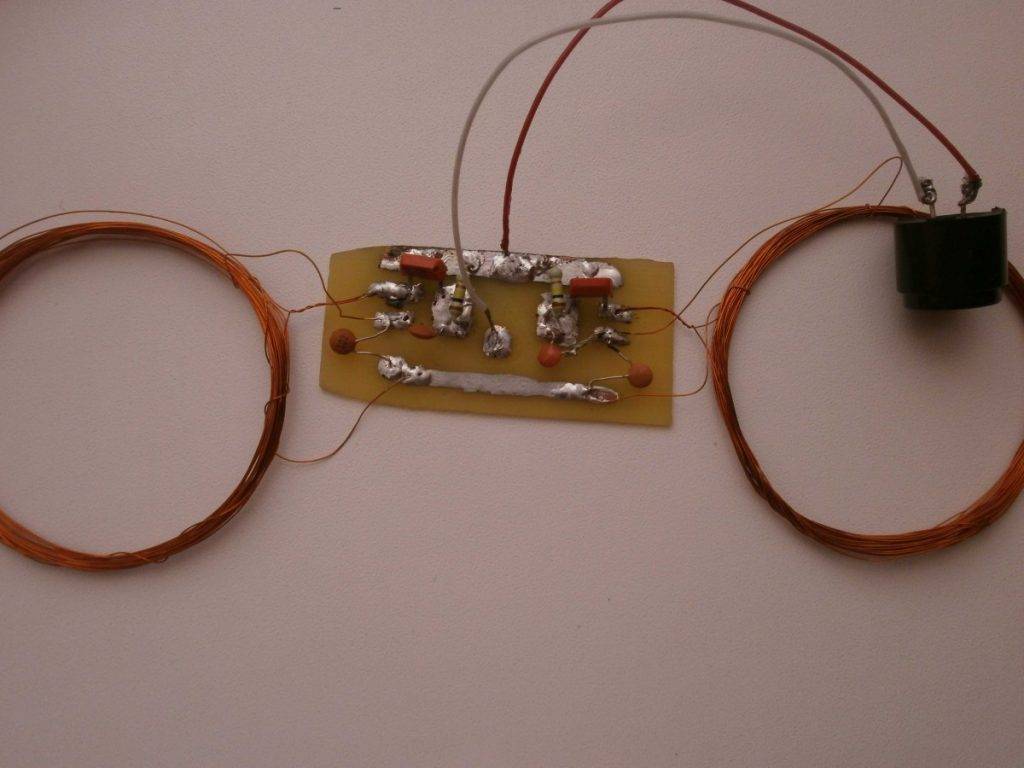

Картонная плата металлоискателя
Ее обратная сторона
Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.
Катушки металлоискателя
Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.
Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.
Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.
zen.yandex.ru
Настройка дискриминации
Настройка шкалы дискриминации .doc Чтобы настроить дискриминацию запустите режим обнаружения цветного металла. Регулятор дискриминации должен находиться в нулевом положении. Потом поверните ручку почасовой стрелке до упора.
По очереди поднесите к датчику кусок цвет метаиферрит. На феррит прибор должен реагировать двумя сигналами. На цветмет одним. Если все так, значит датчик работает правильно.
Проверка платы прибора Проверка платы прибора осуществляется с помощью осциллографа. При отсутствии возможности проверки схемы металлоискателя дома, обратитесь в радио мастерскую. Там все сделают за час.
У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:
| Металлоискатель Малыш FM и малыш FM-2 | |
| Принцип работы | Электронного частотомера FM |
| Дискриминация металлов | есть (Черный и все остальные) |
| Максимальная глубина поиска | 0,6 метра |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 19 кГц |
| Уровень сложности | начальный |
| Металлоискатель ПИРАТ | |
| Принцип работы | PI (импульсный) |
| Дискриминация металлов | нет |
| Максимальная глубина поиска | 1,5 метр |
| Программирумые микроконтроллеры | нет |
| Рабочая частота | — |
| Уровень сложности | начальный |
| Металлоискатель ШАНС | |
| Принцип работы | PI (импульсный) |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1 метр |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | — |
| Уровень сложности | средний |
| Металлоискатель Clone PI | |
| Принцип работы | PI (импульсный) |
| Дискриминация металлов | нет |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | — |
| Уровень сложности | средний |
| Металлоискатель Clone PI AVR | |
| Принцип работы | PI (импульсный) |
| Дискриминация металлов | нет |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | — |
| Уровень сложности | средний |
| Металлоискатель Clone PI W | |
| Принцип работы | PI (импульсный) |
| Дискриминация металлов | нет |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | — |
| Уровень сложности | средний |
| Металлоискатель Квазар | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 4 — 17 кГц |
| Уровень сложности | Средний |
Советуем изучить Все о плавких предохранителях
| Металлоискатель Квазар ARM | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 4 — 16 кГц |
| Уровень сложности | Средний |
| Металлоискатель Соха 3TD-M | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 5 — 17 кГц |
| Уровень сложности | Средний |
| Металлоискатель Фортуна | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 4,5 — 19,5 кГц |
| Уровень сложности | Средний |
| Металлоискатель Фортуна ПРО-2 | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 4,5 — 19,5 кГц |
| Уровень сложности | Высокий |
| Металлоискатель Фортуна М2 и М3 | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 4,5 — 19,5 кГц |
| Уровень сложности | Высокий |
| Металлоискатель Фортунам М | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1,5 — 2 метра (Зависит от размера катушки) |
| Программирумые микроконтроллеры | есть |
| Рабочая частота | 7 — 16 кГц |
| Уровень сложности | Высокий |
| Металлоискатель ТЕРМИНАТОР-3 | |
| Принцип работы | IB |
| Дискриминация металлов | есть |
| Максимальная глубина поиска | 1 метр (Зависит от размера катушки) |
| Программирумые микроконтроллеры | нет |
| Рабочая частота | 7 — 20 кГц |
| Уровень сложности | Высокий |
Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками
Необходимые инструменты и материалы
Для сборки металлоискателя своими руками понадобятся:
- Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
- Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.
В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.
Подготовка деталей
Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.
Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.
Чувствительного металлоискателя на базе схемы двухконтурного осциллятора
Этапы изготовления:
- Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
- Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
- Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
- Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
- Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
- Припаивают согласно схеме выводы катушечных детекторов.
- Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
- Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
- Фиксируют элементы клеем и замазывают масляным лаком.
- Прикрепляют к подставке рукоятку.
На трансформаторе с Ш-образными пластинами
Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.
Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.
В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.
Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.
Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.
На транзисторах
Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.
Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.
На микросхеме К561ЛЕ5
Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.
