Как сделать крышу эркера и стропильную систему

Что называется кукушкой

Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.

Преимущества и недостатки домов из бруса с кукушками

Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:

возможность задействовать дополнительный объем мансардного помещения;
кукушки – еще один эффективный источник естественного освещения;
их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера

Не забудем и про некоторые нюансы:

наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
отсюда повышение требований к квалификации работников, увеличение стоимости дома;
кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями

Кукушка или мансардное окно?

Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.

В заключение статьи

Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.


	Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

линейка – наименее точное измерительное приспособление, дающее большие погрешности;
рулетка – подходит для измерения небольших площадей;
лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

Измерить все стороны.
Выполнить чертеж, отметить на нем полученные данные.
По формулам вычисления площадей произвести подсчеты для простых фигур.

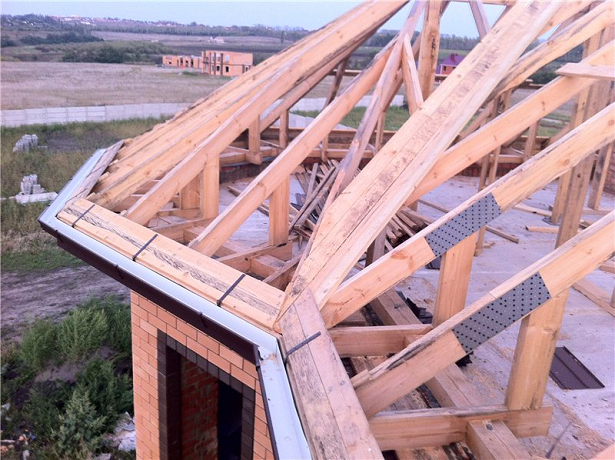

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Общие сведения

Достоинства и недостатки кровли с эркером

По внешним данным эркер сильно похож на балкон или террасу. Но конструктивно он является частью дома со стенами капитального типа. В зависимости от проекта он способен занимать несколько этажей, иметь в основании трапецию, полукруг, прямоугольник или иной многогранник.

У эркерных кровель есть большое число достоинств:

Красивый внешний вид.
Отличная устойчивость к сильным ветровым порывам – будет обеспечена отсутствием фронтона кровли.
Обтекаемая форма делает кровельную конструкцию над эркером надежно защищенной от разных типов осадков.
Облегченный процесс утепления.
Возможность использовать подкровельное пространство в качестве помещения для бытовых нужд или проживания.
Возможность использовать непростые дизайнерские решения при обустройстве пространства под кровлей.
Дополнительный тип защиты несущих стен над эркером благодаря большому кровельному свесу.
Уменьшение нагрузки на основание и ее более равномерное распределение за счет отсутствия кровельного фронтона.

Достоинств у эркерной кровельной конструкции много, но есть и определенные минусы:

Сложность проведения работ по монтажу – допущенные ошибки трудно исправлять, а они сильно уменьшают надежность элемента архитектуры и нивелируют его преимущества.
Возведение кровли на эркере требует больших вложений финансов – работы по проектированию и постройке достаточно трудные и дорогие.
Увеличение тепловой потери.

Рассмотрим, какие есть виды эркерных конструкций.

Виды и типы эркерных конструкций

Эркер может отличаться по габаритам и форме, и по площади они способны варьировать. Строители и проектировщики могут задавать эркеру почти все возможные формы.

К самым популярным можно отнести:

Трапеция – боковые части примыкают к фасаду под разными углами, за исключением прямого. Окно центрального типа обычно имеет большой размер, нежели располагающиеся по бокам.
Венецианский тип эркера, то есть полукруг. Он будет придавать внешнему виду дома плавность линий. Отлично он смотрится и с улицы, и внутри. К такому типу можно отнести располагаемые по углам постройки башенки.
Прямоугольник – можно сделать при примыкании боковых сторон до фасада под углом в 90 градусов. Внутреннее помещение обладает привычными параметрами, но выглядит все не так интересно.
Треугольник – не так популярен, как остальные конструкционные разновидности. Но выглядит все это очень оригинально.

Есть и более сложные формы геометрии, и именно они будут определять не просто внешний вид строения, но еще и интерьер помещения.

Уложите две боковых обвязки поверх обвязок остальных стен, затем отпилите от угла к углу.

приблизительно 22,5° на боковых и насечку на обвязках лежащих ниже, указывая, где они должны быть распилены. Когда все нижние обвязки эркера распилены, они могут служить лекалом для верхних обвязок.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Разновидность кровельного покрытия	Оптимальный уклон в градусах	Нюансы при укладке материала
Шифер	от 13 до 60	При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая	От 30 до 60	При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица	Минимальный уклон — 15, максимальное значение не определено
Битумный шифер	Минимальный уклон — 5 градусов, максимальный — не определен	От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша	Минимальное значение — 20 градусов. Максимального нет
Черепица битумная	Минимальный уклон — 12 градусов, максимальный — не определен	Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

Измерить параметры дома и выступа: высоту, ширину и длину.
Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
В зависимости от особенностей дома выбрать вид вальмовой кровли.
Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
На чертеже также должна быть обозначена стропила эркера.
Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Обзор диванов для эркера со спальным местом в этой статье.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
Длина ската, ее расчет производится от конька до края карниза.
Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

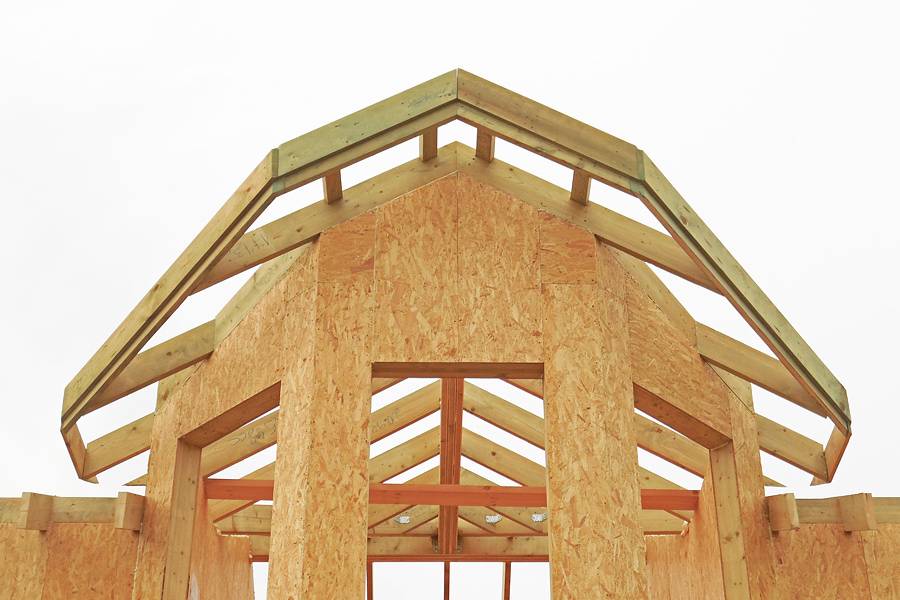

Устройство крыши

Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль.

Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону.

Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной.

Форма эркера может быть:

закругленная;
прямоугольная;
многогранная.

Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов.

Варианты проектирования

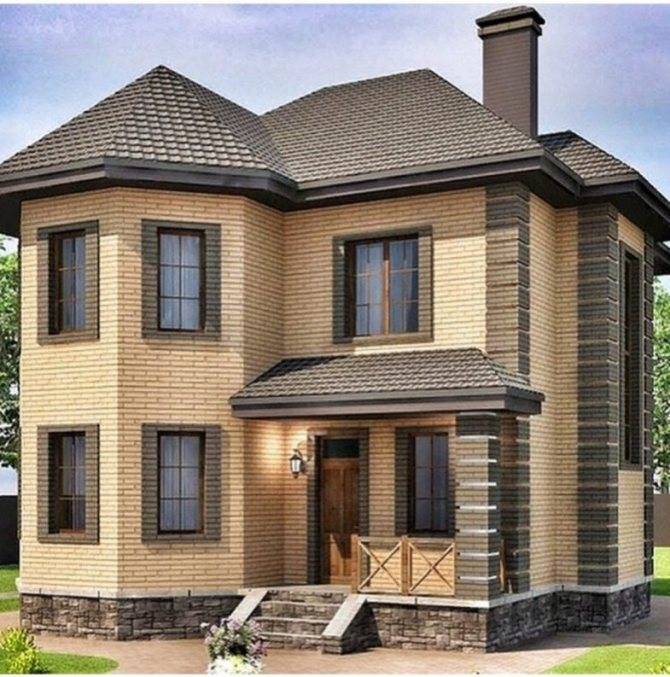

Выбирая тот или иной проект двухэтажного либо одноэтажного дома с эркером, следует рассмотреть все возможные варианты.

Дом с балконом

Балкон быть расположен в любой части строения, дополнительно играя роль навеса либо выходить на террасу, служить соединительным элементом между домом и эркером.

Можно остеклить только балкон или только эркер, а можно остеклить выступ, украсив при этом балкон художественной ковкой.

Дом с мансардой

Грамотно составленный проект дома с мансардой позволяет расширить полезную площадь без существенного увеличения стоимости строительства.

Мансарда чаще всего обустраивается под подсобное помещение либо спальню, гостевую комнату. Эркер, используемый как место для отдыха или в качестве рабочего кабинета, можно украсить вьющимися растениями, создав небольшой домашний живой уголок.

Дом с верандой

Дома с верандой обладают широкими возможностями использования дополнительного элемента архитектуры. Веранду можно превратить в оранжерею, а в выступе устроить обеденную зону, добавив в проект уюта и комфортности.

Здания с террасой

Дом с террасой — идеальный вариант в местах с красивым природным ландшафтом. Закрытая терраса, представляющая собой присоединенный к дому настил, возводится рядом с эркером, образуя место для отдыха. Терраса открытая размещается под выступом либо непосредственно перед ним, позволит насладиться красотой природы.

Обвязка эркера

Очень часто неопытные плотники делают обвязку эркера, выступающего из здания под углом 45°, обрезая одну обвязку под прямым углом и прикладывая прилегающую к ней обвязку под углом 45°. Но значительно легче собрать эти стены, когда каждая обвязка отрезана под углом приблизительно 22,5°. Это легко сделать без использования угольника или транспортира. Просто уложите все опорные доски и обвязки вдоль меловой линии. Дайте двум обвязкам сформировать главную наружную стену с проемом приблизительно в 30 см. Сделайте тоже с опорной доской, формирующей фронтальную (выступающую параллельную основным стенам) стену.

Теперь возьмите два два самых коротких куска доски, которые будут формировать боковые стороны, и поместите их вдоль меловой линии разметки поверх опорной доски и обвязки. Пилой сделайте распил от угла к углу через эти короткие обвязки. Это даст вам угол

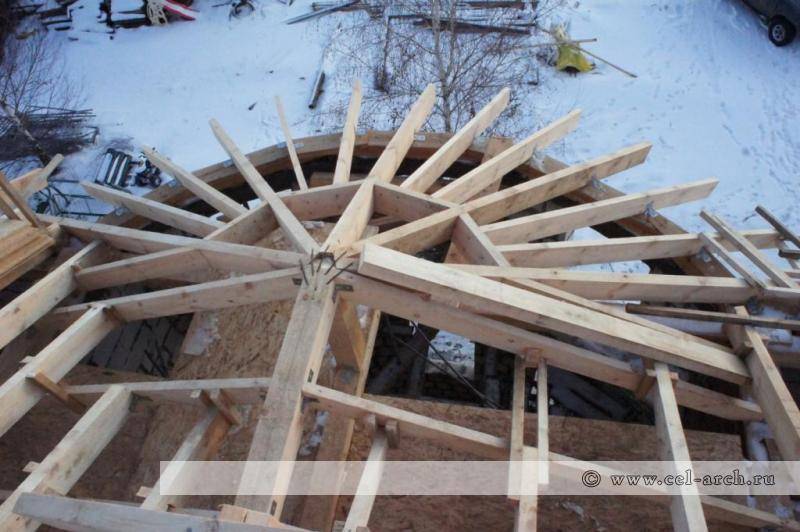

Стандартная крыша над эркером

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

Многощипцовая;
Вальмовая;
Декоративная;
В виде полусферы.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Плюсы и минусы использования эркера

Использование эркера имеет несколько положительных качеств. Например:

особенность строения;
уменьшает затраты на внешнюю отделку здания, за счёт установки габаритных окон;
увеличение площади помещений;
появляется возможность применить интересный дизайн;
комнаты дольше могут быть освещены дневным светом;
при больших окнах эркера появляется хороший обзор окрестностей.

Но при сооружении эркера возникают и некоторые трудности. Например:

застеклённое помещение эркера требует дополнительного утепления, так как плохо удерживает тепло;
при строительстве эркера необходимо сразу утеплить его крышу, стены и пол;
остекление эркера обходиться не дёшево;
так же потребуется дополнительная покупка отопительных приборов.

В регионах с холодным климатом не рекомендуют стеклить эркер полностью, чтобы исключить траты на его утепление и обогрев.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
Строительство такой крыши требует больших затрат.

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы

Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
Углы мауэрлата усиливаются шпренгелями.
Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом. Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

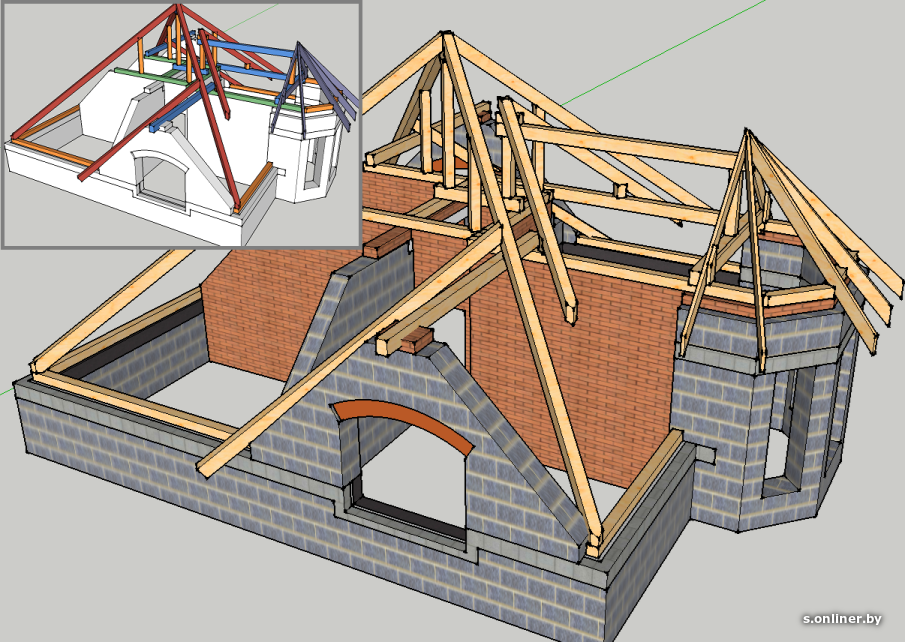

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

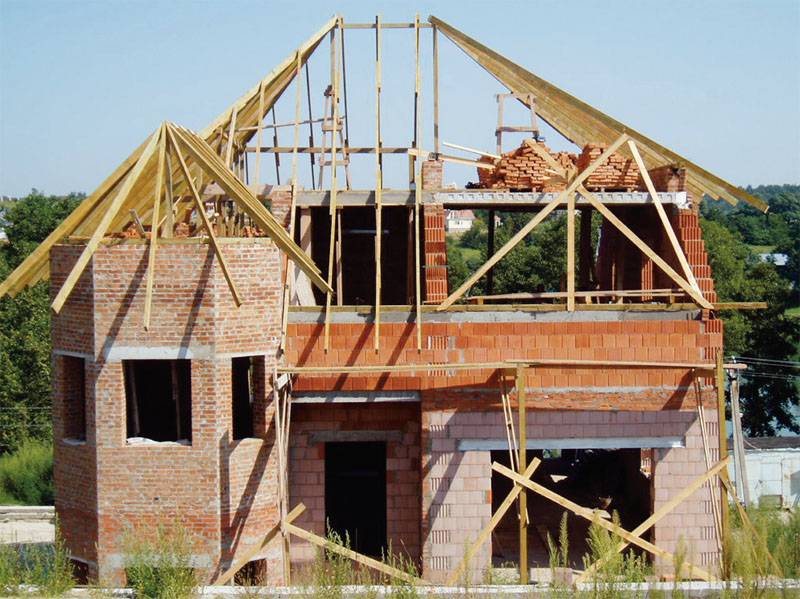

С эркерами

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

прямоугольные;
полукруглые;
многогранные.

Разные по этажности:

одноэтажные;
многоэтажные;
с балконом;
мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

Фото вальмовой крыши с эркером:

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

увеличивает полезное пространство чердачной зоны;
организовывает естественное освещение;
делает дизайн дома более интересным.

Имеет разную форму крыш:

односкатная;
двускатная;
арочная;
вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

С фронтоном

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

килевидное;
лучковое;
полукруглое;
прерванное;
разорванное;
самцовое;
трапециевидное;
треугольное.

Стропильная система состоит из:

фронтонных стропил;
коньковых прогонов;
балок перекрытия;
затяжек;
стоек.

С ендовой

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Вертикальное остекление возможно в разных вариациях

с боковыми стенами и без них и фронтоном в плоскости здания;
с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.

Что такое эркер?

Эркер — это часть какой-либо конструкции здания, выступающая за вертикальную поверхность фасада. Этот элемент в большинстве случаев полностью остекляется, обеспечивая комнаты естественным освещением. Форма эркера может быть практически любой — от обыкновенного прямоугольника до сложных многогранных фигур. Для возведения этого элемента применяются те же материалы, что и для строительства дома.

При возведении двухэтажного дома с эркером, задуманным как отдельная архитектурная композиция, в качестве несущих конструкций для дополнительного элемента используются консольные балки. Кровля принимается либо двухскатной, либо односкатной. Сверху эркера иногда сооружают башенки, слегка нависающие над карнизом.

Как сделать эркер на крыше своими руками
