Как класть русскую печь с лежанкой и плитой своими руками: чертежи – Обзор – Пошаговая инструкция

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

• приготовление пищи — варка, жарка, тушение и выпечка;
• сушка одежды, обуви, продуктов питания;
• нагрев лежанок для сна;
• возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.

Коротко о главном

Классическая печка в русском стиле – это популярный вариант отопительного сооружения с большой поверхностью нагрева и оснащенного лежанкой. В ее конструкции также присутствует горнило, шесток, подпечье, под, перетрубье, дымоотводящие каналы, вьюшка.

Печка в русском стиле может иметь миниатюрный или средний размер. Возводятся также большие отопительные конструкции с варочной плитой, камином, духовкой. Чтобы построить эффективную печку, мастера кладку осуществляют по проверенным схемам. Часто выполняется порядовка печной конструкции с варочной плитой. Популярностью также пользуется миниатюрное отапливаемое сооружение. Это упрощенный вариант классической печки в русском стиле.

Оценок 0

Порядовка миниатюрной русской печи

Начиная со второго и заканчивая пятым рядом, следует произвести закладку поддувал топливников. Помимо этого, осуществляется установка дверки, выкладка столбиков, на которые выкладывается кирпичная перегородка толщиной в половину кирпича.

Шестой ряд включает в себя решетки колосниковые в два топливника, а над решеткой топливника дополнительного назначения следует стесать в конус передние/задние кирпичи. В седьмом и восьмом рядах совершается установка задвижки для топливных камер дополнительного и основного назначения, а также берет свое начало процесс расширения кладки вторая непосредственно в сторону перегородки.

В ряду № 9 следует заняться сужением кладки канала, начиная от главного топливника, и расширением перегородки. В десятом ряду отмечается возведение пода, где обязательно нужно оставить канал около задней стенки вдоль варочной камеры (его ширина должна составлять около 8 см).

В ряду № 12 происходит перекрытие канала плитой из чугуна с наличием двух конфорок. Следующие два ряда укладываются на основании имеющегося чертежа.

В ряду № 15 устанавливаются стальные связи полосовидные между боковыми стенками, которые в дальнейшем закрепляются гайками, шайбами. Если чело не было перекрыто аркой, то его следует перекрыть стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковую стенки варочной камеры необходимо выложить так, чтобы нижняя часть была скошенной на конус, а толщина при этом составляла один кирпич.

В ряду № 17 устанавливаются связи непосредственно по боковым стенкам аналогично ряду № 15. Происходит установка основания под перетрубья из стальных полос с передней, боковой сторон. В кирпиче следует сделать пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для поддерживания.

В ряду № 18 закладывается первый ряд камеры варочного назначения, которая будет иметь сводную форму. Свод необходимо опереть на кирпичи в ряду № 16, сделав небольшой наклон внутрь, а под них подложить кусочки кирпича, закрепляя их раствором глины. Осуществляется перекрытие шестка, укладка стальных полос в основу перетрубья. Делаются четыре отверстия (7 см × 12 см) спереди свода

В ряду № 19 особое внимание следует уделить выкладыванию вентиляционного канала, а также установке его непосредственной задвижки. Теперь настала очередь дымового канала

В ряду № 20 укладывается стенка печи над сводом в два ряда

Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком

В ряду № 20 укладывается стенка печи над сводом в два ряда. Над дырами, которые были выполнены в ряду № 18, следует оставить сборный канал, при этом дыра перетрубья плавно сужается. С правой стороны стенка скрепляется замком.

В ряду № 21 закладывается вентиляционный канал, который будет иметь сечение 7см × 25см.

В рядах № 25-27 реализовывается модификация фигуры дымового канала и его габаритов до одного кирпича. В дальнейшем происходит установка задвижки сверху.

В ряду № 28 и 29 вертикальные каналы соединяются в общий канал горизонтального направления, который будет иметь Г-образную форму. В последующем данный канал аккуратно перекрывается стальными полосами.

Ряд № 30 предусматривает кладку согласно чертежу.

В рядах № 31 и 32 предусмотрена кладка перекрыши, в рядах № 33 и 34 – дымохода, которая осуществляется только в один кирпич.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

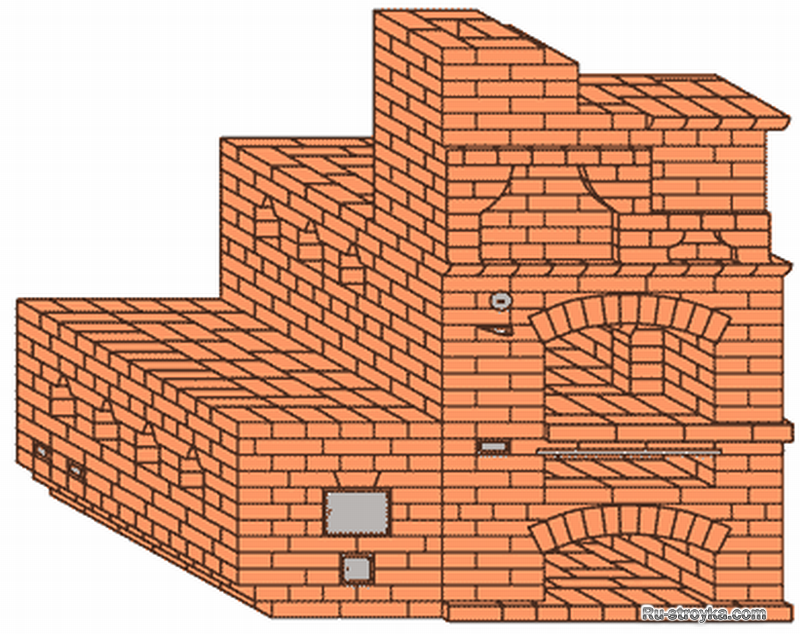

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
6. При кладке 6-го ряда монтируеится водяной бак.
7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
14. При монтаже 17-го ряда монтируется задняя печная стенка.
15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
17. При кладке 20-го ряда свод горнила уплотняется песком.
18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Русская печка с дымооборотами

В отличие от традиционных печей, агрегаты с улучшенной конструкцией прогреваются по всему объему до самого пола. Однако выложить их своими руками довольно сложно, ибо потребуются определенные навыки.

У печек, объединяемых названием «Теплушка», полное пространство от пола до свода разделено подом на две части:

• верхний варочный отсек
• нижний отопительный отсек

Варочный отсек такой же, как в традиционной русской печке, он так же прикрывается заслонкой, но куда более плотно. В отопительном пространстве выполнены кирпичные столбики для поддержки пода, а также дымооборотные каналы, имеющие выход в дымоход.

Отопительный и варочный отсеки соединены четырьмя отверстиями по краям пода. Имеется также топливный отсек с колосниковой решеткой, перекрывающей зольник, в котором горячие газы попадают сначала в варочный отсек, отделенный от перетрубья плотно прикрытой заслонкой, где прогревают пищу, а затем через вышеупомянутые отверстия опускаются в отопительный отсек, нагревая нижнюю половину печи, и только после этого направляются в дымоход.

Вас может заинтересовать статья «Дымоходы для дачи: особенности и преимущества».

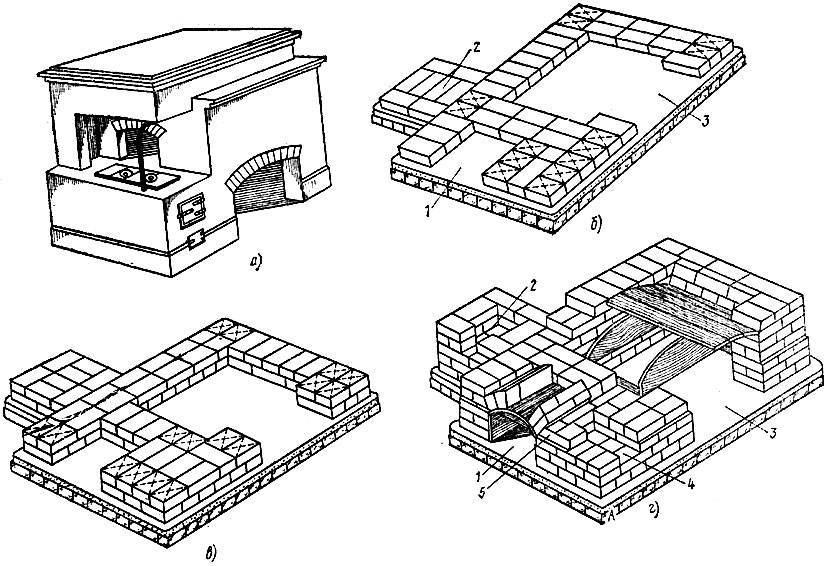

Кладка — основная схема и этапы

На сегодняшний день существует достаточно много вариантов исполнения русской печи с лежанкой и варочной поверхностью. Но далее будет рассмотрен вариант, строительство которого возможно своими руками даже начинающему печнику.

Итак, первый ряд образовывает очертание печи, а за ним, используя половинки и четвертинки, ложится внутренняя сторона печи. Второй ряд имеет разную толщину с выстроенным колодцем. Третий и четвертый предполагает монтаж дверцы поддувала и сооружение зольника, имеющего канал. Пятый ряд перекладывает смонтированные приборы. Уложенные набок кирпичи должны быть стесаны со стороны обращенной к колодцу, чтобы обеспечить скругление свода. Шестой ряд — начало свода, доходящее до восьмого. Седьмой перекрывает горизонтальный отвод и является началом для кладки стен.

В этом ряду оставляются два отверстия для оборудования вертикальных каналов, идущих от щитка отопления. Третье отверстие необходимо для подогрева воды. Восьмой ряд располагается над зольником и состоит из кирпичей, имеющих стесанные кромки. 9-ый благодаря левостороннему монтажу дверцы топки создает топливник плиты и щитка.10-ый ряд состоит из стесанных со всех сторон кирпичей и является перекрытием для короба с водой. Данное место очищается и оставляется 3 отвода.

Еще один отвод располагается в 11- м ряду, над которым в дальнейшем обустраиваются 3-и отвода, которые идут от щитка. 12-й имеет вид сплошной кладки перекрытия печи. В этот же момент по завершению возведения стенок печи, сделанной своими руками, укладываются плиты из чугуна оборудованные конфорками. Чтобы избежать разрушения данной поверхности, для укрепления передней части используется металлический уголок.

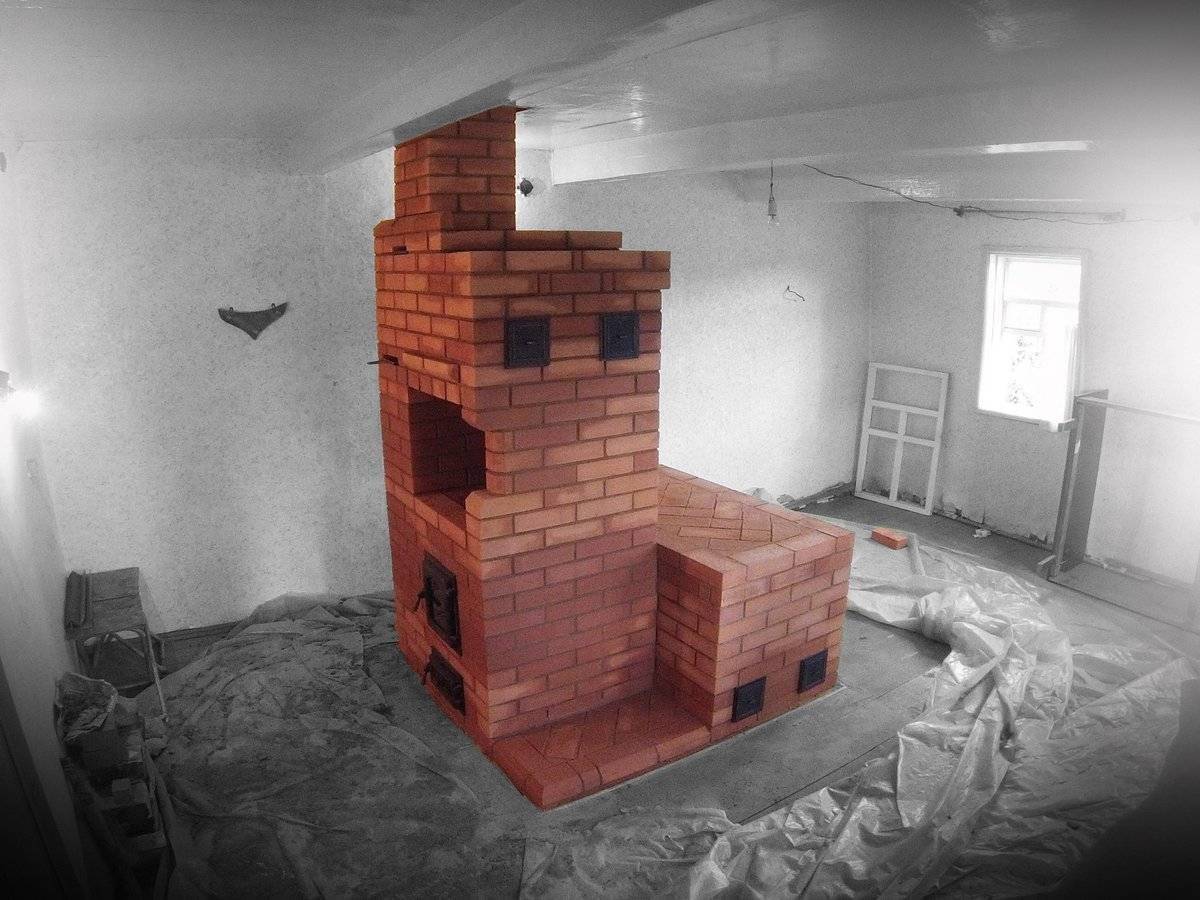

Кладка русской печи

Если в чертеже русской печи указано изготовить фундамент, следует делать его основательно, при помощи уровня проверяя горизонтальность.

После изготовления фундамента приступают к постройке самой русской печи. Выложить грамотно кладку поможет чертеж. Самое главное, это придерживаться правильных порядовок русской печи.

Чтобы это конструкция была безопасной, кладку делают совершенно герметичной. Именно поэтому нельзя использовать треснутые кирпичи. Швы между рядами обычно имеют толщину в 5−8 мм. Нежелательно использовать для герметичности глину, обмазывая ею стенки печки изнутри. От этого начинает откладываться сажа и снижается теплопроводность.

Перед кладкой кирпич из керамики следует вымачивать, чтобы он впоследствии не впитывал воду из раствора. А после вымачивания кирпич и раствор начинают высыхать одновременно, обеспечивая неплохую герметичность стенок.

Наружные стены обычно выкладываются в один или в половину кирпича, внутренние – только в полкирпича. Если внутренние стены делать в один кирпич, то они будут толстыми и печь будет прогреваться намного дольше. Также будет топливо тратиться в большом количестве.

Как украсить русскую печку в доме

Чтобы русская печь не просто служила функциональным элементом, но и украшала интерьер, заботливый хозяин уделит внимание ее облику

Способы побелки печи

Побелка – самый простой и дешевый способ ухода за печью. В крестьянских домах обычно белили очаг ежегодно. Сейчас, помимо доставшихся от предков рецептов на основе мела или гашеной извести, доступно множество специализированных составов нового поколения. Чтобы покрытие мелом не пачкало руки и одежду, раствор делают на обезжиренном молоке, содержащем казеин. Можно добавить готовый столярный клей или жидкое стекло.

Оштукатуривание и раскраска

Печку штукатурят раствором на основе шамотной глины, который не боится нагревания. Сейчас в продаже доступны специальные сухие смеси с уже подобранным составом. После естественного высыхания законченного слоя в течение 3-5 дней печь растапливают и проверяют покрытие на дефекты.

Вначале штукатурку полностью окрашивают в белый цвет. Затем, используя цветные колеры, наносят рисунки, выбор которых ограничен лишь вкусом мастера. Если умения рисовать нет, помогут печатные трафареты или распечатанный на принтере шаблон.

Украшение печи изразцами

Изразцы – специально предназначенные для украшения поверхности печей керамические детали. Плитки имеют особый коробчатый выступ (румпу) на внутренней стороне. Снаружи нанесен художественный слой из термостойкой глазури. Их установку нужно предусмотреть на этапе кладки, чтобы монтировать друг к другу и к поверхности.

Украшение печи изразцами

Отделка такими элементами относится к области скорее искусства, чем строительства.

Отделка русской печки плиткой

Керамическая плитка вполне пригодна для наружной облицовки стен печи, ведь она устойчива к нагреванию. Для укладки плиток на вертикальную плоскость стены в кладочные швы вставляют гвозди, на них наклеивают на раствор каждую деталь отдельно, оставляя широкий шов для компенсации теплового расширения. Швы затирают эластичной мастикой.

Материалы и количество кирпича

Для кладки печи своими руками нужно заранее закупить все строительные материалы и печную фурнитуру:

№ п/п	Наименование	Ед. изм.	Количество
1	Обожжённый полнотелый кирпич из красной глины	тыс. шт.	0,55
2	Шамотный кирпич	тыс. шт.	0,15
3	Жирная глина	кг	250
4	Песок	кг	200
5	Чугунная дверца поддувала	шт.	1
6	Чугунная дверца топочная	шт.	1
7	Варочная плита	шт.	1
8	Задвижка печная	шт.	1
9	Оголовок на дымовую трубу	шт.	1
10	Уголок стальной 50х50 мм	м	10
11	Уголок стальной 25х25 мм	м	8
12	Бетонная смесь для фундамента	м³	1,2
13	Стальная армирующая сетка	м²	3,5
14	Рубероид или полиэтиленовая плёнка	м²	3,5
15	Доски для опалубки или листы фанеры	м²	3,5
16	Гвозди	кг	0,5
17	Асбестовый шнур	м	30

Как устроена и работает печь с лежанкой

В независимости от вида и наполнения конструкции, функционирует она по традиционной для таких печей системе.

• Все сооружение располагается на крепком фундаменте, с зазором от ближайшей стенки в 20 см.
• Зона внизу — полая, выполняется из кирпича, впереди оснащена подпечником для доступа внутрь и использования для хранения инвентаря или топлива для печи. Верх выкладывается аркой, которую засыпают песком.
• Сверху без раствора формируется под и горнило. Последнее делается из кирпичей, которые располагаются под наклоном до 80 мм к устью. Многие хозяева предпочитают формировать дополнительные отсеки, которые отделяются тонкой стеной от горнила — печурки. Они нужны для более быстрого прогрева комнаты и высушивания маленьких вещей.
• Над этими отсеками выкладывается еще пара кирпичных рядов и формируется топчан. Горнило, над которым он располагается, должно иметь выходное отверстие к устью. Перед ним находится хайло — раструб, который делается с расширением к низу, в него уходит дым в процессе работы печи. Выше строится труба дымоотвода, которая перекрывается задвижкой и вьюшкой.

Внутреннее устройство печи с лежанкой

Как работает

Газы в такой печи движутся не только с помощью естественной тяги, которая создается в дымоходе, но и в силу особенностей процесса горения. Поток дымовых газов в устье встречается с холодным воздухом. При этом их смешения не происходит, дым занимает нижнюю часть проема, воздух — верхнюю. Когда оба потока встречаются — в устье и в загнетке происходит теплообмен.

Процессы в топливнике в то же время проходят по своей схеме. В зону горения поступает нагретый воздух, а дымовые газы выходят через верхнюю зону топки, проходят в устье, хайло и после в дымоходную трубу. При этом продукты сгорания несколько раз оборачиваются в топливнике и дожигаются, обеспечивая максимальную теплоотдачу стенкам печи.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Порядовка и фундамент

Схема-порядовка печки с лежанкой

Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры. От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.

Фундамент, используемый при возведении русской печи, может быть нескольких типов:

бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.

Поэтапное возведение фундамента русской печи выглядит следующим образом:

• Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
• Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
• Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
• Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
• Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
• В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
• Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
• Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.

Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.

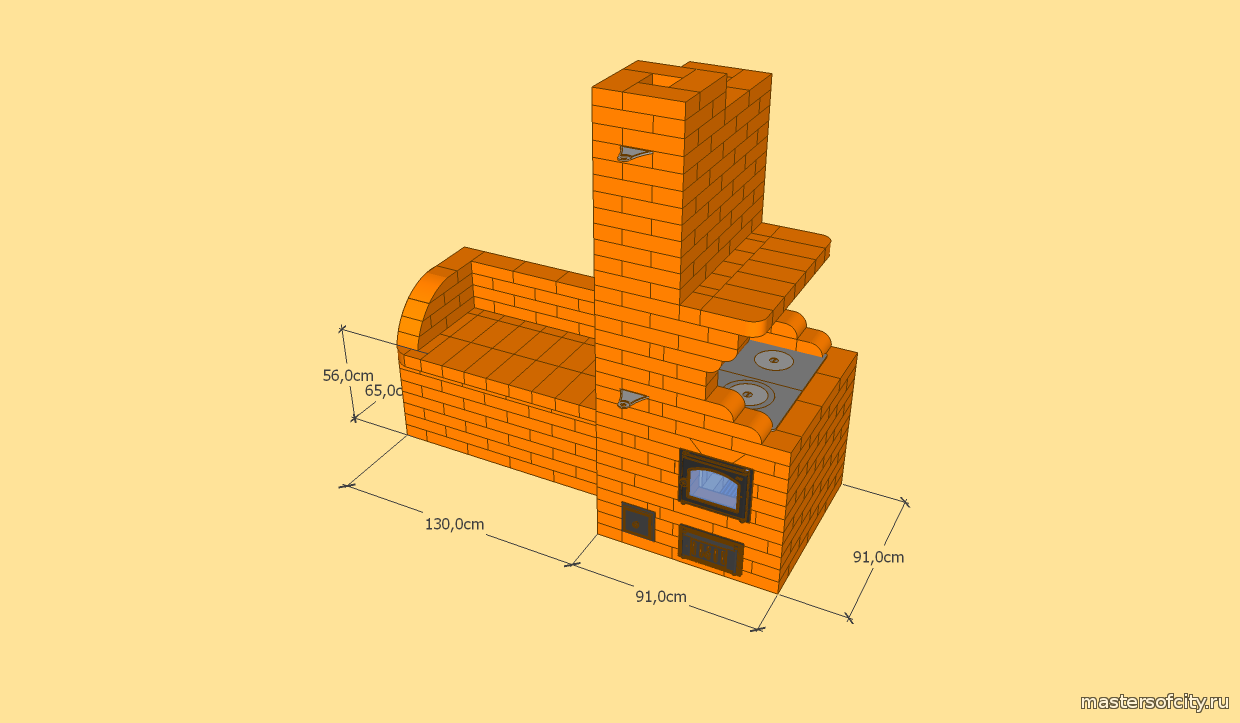

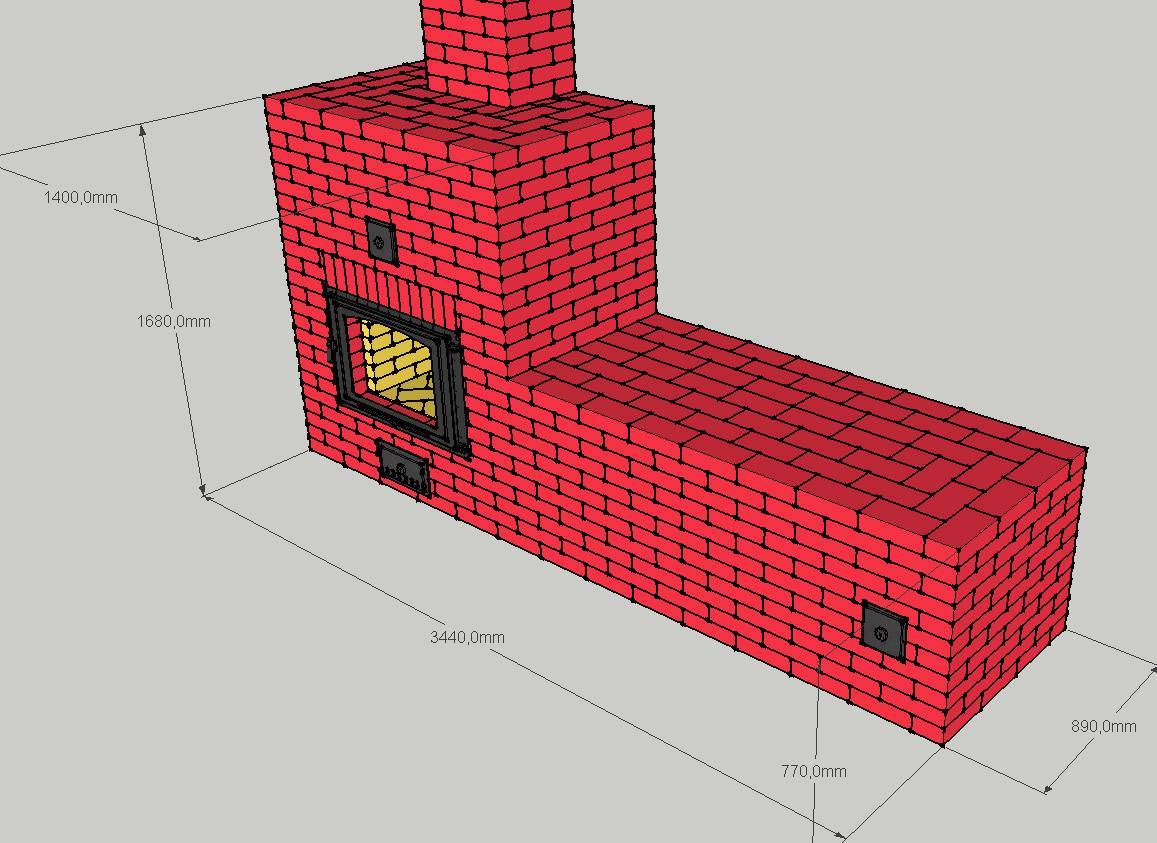

Общие размеры печки с лежанкой

Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.

Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка  трех дверок, используемых для прочистки  печи.

В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки.  Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.

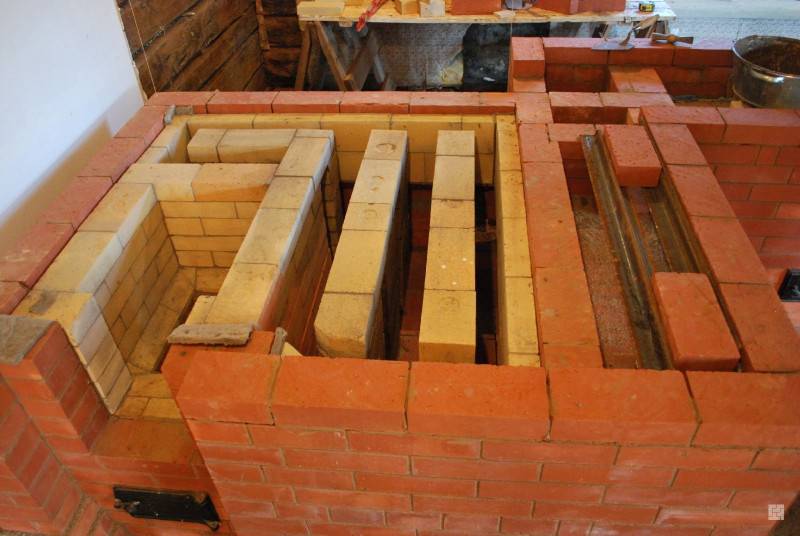

Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.

На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.

13 ряд окончательно перекрывает все каналы и топливную камеру.

14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.

Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.

Завершаем свод варочного устройства

18-й ряд является завершением кладки свода варочного устройство. Обустройство перекрытия для самоварника выполняется из стесанного кирпича в 19-м ряду.  Два последующих — образуют дно самоварника. 22-й ряд выравнивает вершину конструкции под свод.

23-я линия устраивается согласно порядовке, а следующие три удлиняют перетрубье, которое перекрывается 27-м и образуется горизонтальный отвод, после чего монтируются две задвижки в отводах трубы и щитка. В 28-м монтируются дверцы и вьюшки, которые необходимы для перекрывания трубы после растопки варочного устройства. 29-й перекрывает сеть отводов, которые расположены вертикально. Два протяжных отвода образуются в 30-м ряду. 31-й сужает горизонтальный отвод от самоварника. 32-й перекрывает все отводы и кладка завершается. Чтобы полностью понять весь процесс, желательно просмотреть видео.

Схема дымохода

Последний этап – строительство дымоходной трубы. Это отдельная наука, и чтобы лучше в ней разобраться, ниже показана схема дымохода для русской печи:

Печной дымоход помимо самой трубы имеет следующие элементы:

• разделка : нужна, чтобы обеспечить противопожарную изоляцию от деревянного перекрытия дома толщиной в 1.5—2 кирпича;
• выдра: это узел прохода дымохода сквозь кровлю;
• оголовок: многоцелевой элемент, улучшающий тягу, обеспечивающий прочность и так далее.

Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно – песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном.

Печь шведка с лежанкой

Альтернативой массивной русской печи станет компактная и стильная печь шведка с лежанкой. Для постройки используйте:

• глину;
• красные кирпичи;
• огнеупорные шамотные кирпичи;
• дверцу для поддува;
• топочную дверцу;
• задвижку;
• прочистную дверцу;
• стальную полосу;
• шамотный мертель;
• чугунную плиту;
• решетку для колосника;
• стальной уголок.

Из сопутствующих инструментов понадобится:

• ведро;
• кельма;
• черпак;
• молоток;
• уровень;
• лопата.

Порядовка

1-2 ряды. Кладка на фундамент с взаимной перевязкой швов.

3 ряд. Закладываются прочистная и поддувальная дверцы.

4 ряд. Выкладывается зольник.

5 ряд. Перекрытие дверцы поддува и прочистной.

6 ряд. Перекрываются газоходы топчана, устанавливается колосниковая решетка, при этом оставляется зазор, который засыпается песком. При нагреве решетка будет расширяться, что приведет к деформации.

7 ряд. Устанавливается дверка топки. Предварительно рамку нужно обмотать 5-ти миллиметровым слоем асбеста.

8 ряд. Завершается кладка топчана, необходимо внимательно осуществлять перевязку швов.

9 ряд. Устанавливается прочистная дверца.

10 ряд. Стесать кирпич для топочной камеры нужно так, чтобы у неё получилась форма воронки.

11 ряд. Пазы по периметру плиты вытесываются с учетом зазора. Устанавливать саму варочную поверхность необходимо на раствор из глины, смешанной с алебастром. При установке используйте уровень.

12 ряд. Перекрываются газоходы, которые проходя через топку и варочную плиту, направляются в отопительный щиток.

13 — 22 ряды. Выкладываются со строгим соблюдением перевязки швов. В последнем ряду устанавливается задвижка для зимнего хода.

23-26 ряды. Выкладывается отопительный щиток.

27 ряд. При использовании раствора из асбеста и глины устанавливается общая задвижка. Для этого в кирпичах необходимо высечь углубление для рамки с расчетом на расширение.

28 ряд. Перекрывается один из двух газоходов, размер второго должен быть 12×18 см.

29 ряд. Необходимо сделать напуск в 5 см по всей площади.

30 ряд. Выкладывается дымовой канал 12×19 см.

31 ряд. Из 5 кирпичей нужно создать дымовой канал площадью 13×26 см. Кирпичи можно слегка стесать для плавного выхода отходящих газов.

31. Возводится дымовая труба.

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

1. Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
2. Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
3. Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
4. Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
5. Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
6. Простые отопительные приборы.
7. Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
8. Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

• «Дом»;
• «Сам»;
• «Делаем сами»;
• «Советы профессионалов»;
• А.М. Шепелев «Кладка печей своими руками»;
• Я.Г. Порфирьев «Печные работы»;
• П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка

В его состав должны входить просеянная жирная глина, речной песок и чистая вода. Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Русская печь в доме

Традиционный домашний быт российского крестьянина в прямом смысле строился вокруг печи. Под нее при устройстве избы отводили значительную часть внутреннего пространства. Печка не только обогревала помещение, но и служила местом для сна всей семьи, готовки пищи и выпечки хлеба.

Старинная русская печь в избе

К достоинствам таких печей относят:

• долгий срок службы при правильном уходе;
• способность часами удерживать тепло;
• множество дополнительных способов использования – сушка ягод и грибов, применение для хозяйственных дел и ремесел;
• способность защищать организм от болезней.

Последнее означает, что на лежанке хорошо разогретой печи практически весь отопительный период поддерживается температура примерно 25-28 градусов тепла.

Были у такой конструкции и минусы:

• печь в доме отнимала много полезной площади;
• из-за значительного веса предполагала собственный фундамент (поэтому не было возможности обустраивать ее в многоэтажном доме);
• требовала большого количества топлива;
• топка не выдерживала высокие температуры.

Главным недостатком исторической конструкции русской печи было то, что обогрев помещения происходил лишь в средней и верхней зоне, а ближе к полу совсем не поступал. Отчасти этот недостаток компенсировался устройством дополнительных огневых камер (подтопков).
