Лестница с люком своими руками: пошаговая инструкция и видео
Наконец, и саму лестницу с люком при определенных навыках можно не только самостоятельно установить, но и сделать. Поскольку из подручных материалов легче всего достать необходимое количество древесины, в большинстве случаев у себя дома можно смастерить деревянную раскладную лестницу (из 3 секций), соединенную шарнирами.
Вне зависимости от конкретного типа конструкции следует исходить из того, чтобы:
- лестница имела 12-15 ступеней на равных интервалах, комфортных для небольшого шага;
- ширина ступеней была от 20 мм;
- предельный наклон составлял 70 градусов;
- люк был достаточно широким, но не слишком (в целях сохранения тепла) – обычно достаточно параметров 120*60 см.
Подготовительный этап
Перед началом работы нужно уточнить все параметры конструкции – высоту лестницы, из скольких частей она будет состоять и габариты каждой из них, а также с величину проема, ведущего на чердак (в соответствии с ним будет изготавливаться люк).
В помощь для составления чертежа можно воспользоваться вариантами, приведенными на схемах ниже.
Понадобятся такие инструменты и материалы:
- петли, саморезы, анкеры;
- пила;
- рулетка и строительный уровень;
- деревянная лестница;
- брусья толщиной 20-30 мм: 2 коротких (по ширине люка) и 2 длинных (на 200 мм длиннее).

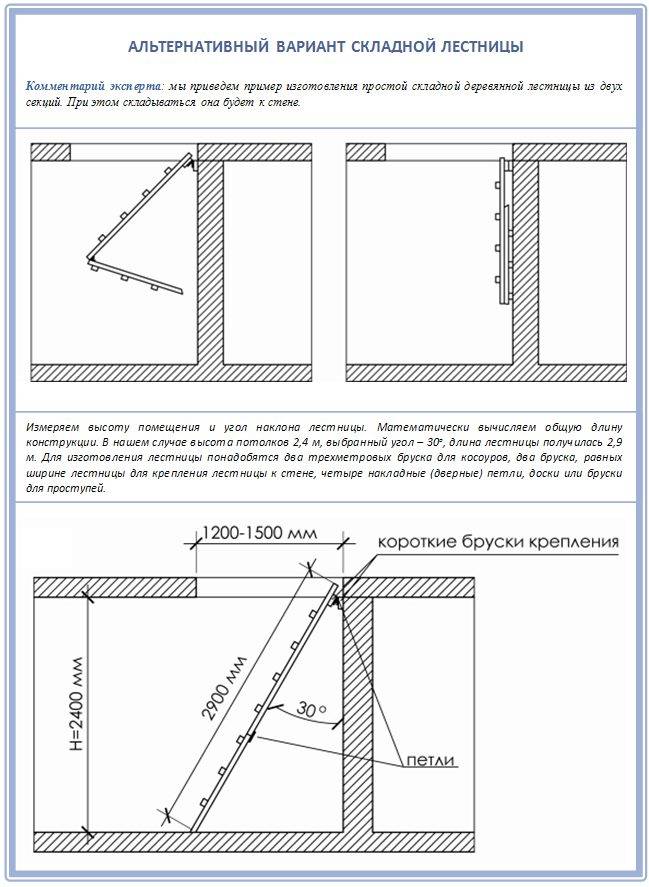

Алгоритм изготовления 2-секционной лестницы
Собрав все необходимые материалы, можно приступить к монтажу:
Если готовой лестницы нет, ее можно изготовить самостоятельно из прочных деревянных брусьев, которые потом обязательно зашкурить, чтобы они не давали щепы.
Короткие бруски соединяются с верхней и нижней частью лестницы с помощью петель.
Далее снизу вверх нужно измерить лестницу и остановиться строго на отметке 2/3 ее длины.
В отмеченной точке нужно осторожно распилить ее на 2 части и соединить их с помощью петель.
Сверху лестница крепится под люк. Для этого используются крючки и петли, которые будут блокировать самоопускание конструкции
Сам проем можно монтировать по схеме:
Такая лестница – наиболее простой вариант, но она не укладывается полностью на чердак.
Чтобы изготовить классическую складную конструкцию, нужно выполнить 3-секционную лестницу.
Алгоритм изготовления 3-секционной лестницы
Последовательность монтажа следующая:
- Готовая лестница распиливается на три части: первая на 4-5 см меньше люка по всем измерениям (чтобы она могла свободно входить в него), вторая меньше первой на столько же, третья – ровно столько, сколько нужно до плотного примыкания к полу.
- Для измерения угла открывания люка в данном случае понадобится такой столярный прибор, как малка.
Далее на двух узких полосках просверливаются по 1 отверстию для болтов. Детали монтируются вместе и раздвигаются точно под углом, который был получен с помощью малки. Лишние части отпиливаются ножовкой или лобзиком по металлу
Важно, чтобы два устройства были точной копией – тогда люк будет открываться и закрываться без проблем.
Чтобы открывания были плавными, нужно изготовить дополнительное приспособление – так называемую руку (из металлических полос большой длины, шириной 20 мм и 2 уголков).
Уголки используются в качестве жесткой опоры, фиксатора, который не позволит люку опускаться чересчур низко, а металлические пластины скрепляются шарнирами.
Части лестницы фиксируются с помощью петель и шурупов. Используются петли шириной 25 мм (8 единиц).
Собранная лестница крепится к крышке люка с помощью металлических уголков и шурупов, и вся работа окончена.
Напоследок остается только покрасить древесину, обработать морилкой и лаком.
Вся технология отражена на пошаговых фото.
Есть вариант с изготовлением открывающего механизма люка на пружине – технология также показана на фотоподборке.
Увидеть подробно, как сделать такую конструкцию в домашних условиях, можно здесь.
Какие нужны крепежные элементы и материалы?
Что касается основного материала, самой доступной окажется деревянная лестница, но здесь важно особое внимание уделить прочности крепежа. Для изготовления такой лестницы вам нужны будут два длинных и два коротких бруска, а также кусок фанеры толщиной в 10 миллиметров
Давайте рассмотрим этот момент подробнее. Все конструкции, которые помогают открывать лестницу с люком низ, отличаются только наличием дополнительных механизмов и амортизации. Амортизация, в свою очередь, облегчает закрывание и открывание лестницы. И все необходимые шарнирные элементы вы можете купить в любом магазине. Но вполне подойдут для устройства такой лестницы простые металлические полосы, просверленные в нескольких местах, а дороже всего вам обойдется для обустройства лестницы алюминиевая раздвижная система.
Нехитрое и практичное крепление:
Более сложная система:
А вот какие требования предъявляются к крепежу всей лестницы. Первое – это способность выдержать вес всей конструкции, а также вес человека, который будет по ней подниматься и спускаться. И не только статические нагрузки стоящего на ней человека с его определенным весом, но и динамические, которые бывают на много больше статических. Например, человек оступился и резко встал на ступеньку пониже, или пошатнулся и налег на лестницу всем своим весом, но резко и внезапно.
И, наконец, отметим возможность легко управлять конструкцией
Как вы понимаете, такая лестница весит прилично и важно, чтобы вы потом посмотри легко ее открывать. И при закрытии, вам придется поднимать весь вес сразу, а потому предусмотрите специальные пружины, которые облегчат вам весь процесс со временем – вы будете благодарны такому такой хитрости
Особенности лестницы для чердака
К главным характеристикам чердачной лестницы с люком относят ее безопасность и компактность. Подобное изделие не должно занимать много места, но при этом обеспечить удобный подъем владельцам дома на чердак или мансардный этаж и спуск оттуда. Также стоит учитывать, что конструкция должна вписываться в общий интерьер помещения, в котором она расположена. Особенно данное правило касается стационарных лестниц, ведь они постоянно находятся в комнате и задекорировать или спрятать их практически невозможно. При выборе конкретного варианта чердачной лестницы стоит учитывать возможности пользователей, проживающих в доме. В частности, стоит придерживаться следующих рекомендаций:
1. Если предполагается, что конструкцией часто будут пользоваться пожилые люди, то необходимо позаботиться о безопасности лестницы, ее надежности и прочности. Оптимальный вариант – стационарная прямая лестница с перилами и противоскользящими накладками на ступенях.
2. Если в доме есть маленькие дети, а помещение на крыше не используется постоянно, то лучше установить складную чердачную лестницу, основная часть которой прячется в люк. Таким образом можно предотвратить доступ маленьких детей в чердачное помещение, но при этом всегда самим легко туда попасть. Также рекомендуется установить замок на люк.
3. Если на чердак часто требуется подниматься хозяйки дома, а возможности установить стационарную лестницы нет, то можно также предложить монтаж складной лестницы. Однако, в этом случае рекомендуется выбрать не ручной режим трансформации, а автоматический. То есть по нажатию кнопки на пульте происходит открывания люка и выдвигается лестница. Справиться с такой системой сможет даже хрупкая женщина или подросток, не прикладывая особых усилий.
Сегодня многие потребители отказываются от полноценной двери на чердак, предпочитая ей небольшой, но удобный люк
Важно! В том случае, если люк с чердака выходит непосредственно в жилые комнаты, то его обязательно следует дополнительно утеплить, особенно в том случае, если чердачное помещение не имеет должной теплоизоляции. Ведь именно через щели в люке может происходить значительная потеря тепла
Разберем подробно вопросы о монтаже чердачной лестницы и утеплении люка, но для начала рассмотрим нюансы, с которыми можно столкнуться при проектировании лестничной конструкции.
Надежная чердачная лестница своими руками: чертежи и требования
Важный фактор, влияющий на прочность и надежность конструкции — материал, из которого она будет изготавливаться. Как правило, основные детали и элементы будущих секционных складывающихся лестниц делаются из дерева, а крепления – из металла. Если вам нужна качественная деревянная лестница – профессионалы советуют отдать свое предпочтение сосне.
Впрочем, не стоит использовать дерево, если складная лестница будет слишком часто использоваться – появляется риск быстрого износа. В таком случае лучше отдать предпочтение металлу.
Также необходимо заранее продумать параметры, размеры, тип и количество секций лестницы с учетом определенных требований, выдвигаемых к таким конструкциям.
Чтобы избавиться от скольжения ступенек, можно прибить к ним накладки из любого противоскользящего материала
Рекомендуемые размеры лестниц выглядят так:
- Высота должна быть не больше 3 м, иначе ее безопасность становится под угрозой;
- Ширина не должна превышать ширину чердачного окна на потолке;
- Что касается ширины маршей, то она может колебаться в пределах — 65 см – 1 м;
- Количество ступенек желательно не делать больше 15, с расстоянием между ними в 20-25 см и толщиной 2 см;
- Угол наклона может быть в пределах 60-70 градусов;
- Лестница должна быть в состоянии выдержать нагрузку весом до 150 кг.
На основе подобранных размеров и параметров необходимо создать чертежи, на которых будут видны все места соединений, что в дальнейшем существенно облегчит работу. Это можно сделать самому или обратиться за помощью к специалисту. Можно подобрать подходящий чертеж в Интернете или в иных открытых источниках.

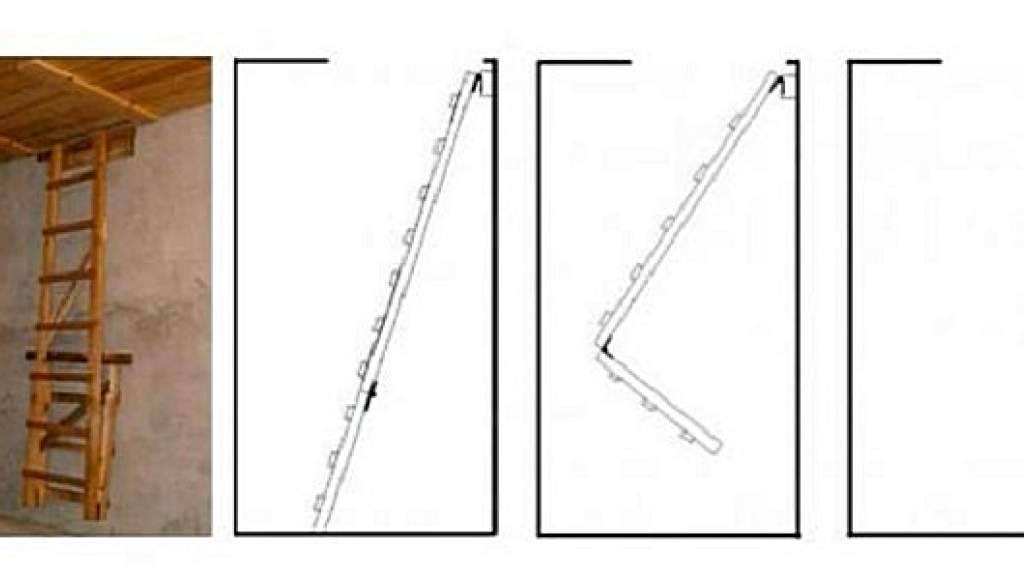

Чердачная лесинка из двух секций
Конструкция
Берем приготовленную заранее деревянную лестницу нужного размера. Внизу и вверху нее закрепляем по ширине пару брусков: нижний жестко, а верхний на петли. Отмерив две трети от всей ее длины, разрезаем ножовкой лестницу. Получаем две части конструкции: нижняя будет более короткой, а верхняя длинной.
Закрепляем по диагонали пару реек для обеспечения жесткости. С помощью петель соединяем имеющиеся части. Верхний брусок закрепляем под люком анкерными болтами. Нижнюю часть фиксируем крючком, чтобы она не раскрывалась самостоятельно. На косоуре, над местом распила, располагается петля. Готовая складная лестница фиксируется к поверхности стены.
У нас получилась довольно удобная и функциональная конструкция. Главным ее минусом можно считать незаконченный внешний вид – все бруски и крепежи оказываются на виду. Но функции свои наше устройство будет выполнять исправно, и полностью решит проблему с подъемом на чердак и спуском оттуда.
Установка складного устройства
Складное устройство будет выполнено на тетивах.
Рассмотрим поэтапное изготовление такого устройства:
- делим на три части имеющуюся у нас высоту. Самая первая соответствует величине люка, вторая будет чуть меньше, оставшаяся третья будет равняться оставшемуся до пола расстоянию;
- с помощью малки отмеряем необходимый нам угол люка;
- переносим на доски показатели этого угла, отмечая тем самым ступеньки;
- секции будут соединяться шарнирами: на их месте проделываем отверстия;
- все грани хорошо отшлифовываем;
- в местах, размеченных под шарниры, разрезаем доски;
- режем ступени и отшлифовываем их;
- в тетивах по размерам вырезаем выемки под ступени;
- вставляем в них ступени, скрепляя клеем и усиливая саморезами;
- на ровной поверхности размещаем секции и соединяем их между собой специальными петлями;
- проверяем по отдельности работу каждой секции;
- собранную конструкцию устанавливаем в проем;
- если требуется, делаем финишную подгонку отдельных частей;
- разбираем получившуюся конструкцию на отдельные элементы;
- обрабатываем каждую деталь – шлифуем и покрываем лаком;
- дожидаемся полного высыхания, собираем заново, начинаем пользоваться.
Все работы, которые выполняются на значительной высоте, предпочтительно делать с напарником. Это ускорит рабочий процесс, кроме того, поможет избежать различных травмоопасных ситуаций.
Как бы там ни было, цена чердачной лестницы, сделанной самостоятельно, значительно ниже стоимости покупной фабричной конструкции.
Поэтому, если для вас достаточно важен финансовый вопрос мероприятия – пробуйте сделать ее самостоятельно.
Обустройство входа на чердак
Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.
Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате. Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.
В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.
Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной, вторые пользуются большим спросом.
Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.
Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?
Рассмотрим некоторые возможные варианты самодельных лестниц, самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.
https://youtube.com/watch?v=u9coVvAh4g0
Аксессуары для лестниц
В процессе эксплуатации неизбежно появляются дополнительные запросы от владельцев. Это либо детали для замены сломанных или поврежденных элементов. Либо дополнительные опции, в которых изначально покупатели не видели необходимости.
Наконечники
Пластиковые ножки для лестниц и защитные покрытия для пола. Обычно поставляются только для 3-х секционного дизайна.
Расширение коробки
Эта внутренняя надставка обеспечивает аккуратную отделку, которая покрывает всю глубину проема чердака при наличии фальшпола 125 мм. Изготавливается из древесины сосны.
Дополнительный поручень
Чувствуете себя увереннее, используя поручни при использовании лестницы на чердак? Эти поручни доступны для использования с большинством конструкций и даже доступны в качестве второго поручня, если выбранная вами лестница уже поставляется с одной.
Верхний люк
Это сделано в качестве меры безопасности и исключает риск падения через отверстие. Это также сводит к минимуму накопление пыли чердака на лестнице и люке. Доступно только для трехсекционных складных лестниц и фальшполов 125 мм.
Балюстрады
Вас не беспокоит прогулка по чердаку с огромной дырой в полу? Эти балюстрады помогают обезопасить вас и предотвратить случайные падения. Доступны из дерева или металла. Металлическая версия подходит для большинства проемов чердаков с регулируемой шириной от 500 до 750 мм.
Чердачная откидная лестница своими руками
Интересным вариантом для реализации подъема на второй этаж, мансарду или чердак могут стать откидные лестницы. Кстати, точно все рассчитав, можно установить такую чердачную лестницу под натяжной потолок.
Для ее изготовления необходимо запастись следующим:
- две доски для тетивы. Толщина бруса 3 см, ширина – около 20 см, длина зависит от высоты перекрытия и от угла наклона лестницы;
- доски для изготовления ступенек, шириной не менее 12 см, толщиной 3 см и длиной не менее 50 см;
- на каждую ступеньку необходимо по 2 карточных петли;
- саморезы, анкера, крючок для закрепления конструкции на стену.
Первым шагом закрепляем одну тетиву на стене с помощью анкеров. Крепления должны быть жесткими, ведь на этой тетиве будет держаться вся конструкция.
Далее необходимо очень тщательно разметить ступени:
- отмечаем положение нижней ступени и проводим отрезок, строго параллельный полу, длина которого равна ширине ступни (12см);
- через концы отрезка параллельно краям тетивы проводим две параллельные прямые;
- от конца первого отрезка вверх проводится перпендикуляр;
- от данной линии вправо отступаем, примерно, сантиметр и проводим линию, параллельно данному перпендикуляру;
- точка пересечения этой линии с верхней линией, проведенной параллельно краю тетивы, даст положение второй ступени. Таким образом размечаем всю чердачную лестницу.
Отступ в сантиметр между ступенями необходим для того, чтобы при складывании они не терлись друг об друга. Когда одна тетива размечена, переносим разметку на вторую. В намеченных местах при помощи карточных петель крепим ступени.
Петли располагаем так, чтобы на стационарной тетиве они поднимали ступень вверх, а на подвижной – опускали вниз. На подвижной части лестницы закрепляется петля, а в соответствующем месте на стене – крючок.
Какая лестница на чердак подойдет именно вам? Чтобы решить, нужно взвесить достоинства разных конструкций чердачных лестниц, а также принять во внимание наличие свободной площади и то, как часто вы будете подниматься на верхний этаж дома. В любом случае сделать лестницу на чердак своими руками вполне возможно и под силу даже не профессиональному столяру
Начало монтажа – крепление короба
Лестница выбирается с учетом параметров проема. Короб должен быть меньше него на 1–3 см. Также нужно знать расстояние от пола до потолка в том месте, где планируется установка. Длину чердачной лестницы вычисляют исходя из угла ее наклона и высоты потолка.
Чтобы произвести монтаж, нужно временно закрепить конструкцию в проеме. Для этого используются 2 вспомогательные доски. Их прибивают к потолку в месте проема так, чтобы на них можно было уложить короб, предварительно подняв его через проем.
В монтаже должны участвовать двое. Первый находится на чердаке, имея при себе:
- угломерный прибор;
- отвертку или шуруповерт;
- плоские ключи;
- шурупы.
Второй, находясь внизу, подает сложенную конструкцию. Короб кладется на прибитые заранее доски. В зазоры между коробом и проемом нужно вставлять распорки, они позволят выдержать прямые углы при вкручивании шурупов. Кроме этого, используя монтажные клинья, нужно выровнять плоскость короба, ориентируясь на плоскость потолка.
Теперь лестница должна быть зафиксирована шурупами – двумя с передней стороны и двумя с задней. После этого работник снизу может убрать вспомогательные доски и разложить лестничную конструкцию. Но пользоваться ею еще нельзя.
Монтаж чердачной лестницы.
Как установить чердачную лестницу своими руками
В каждом частном доме имеется помещение, расположенное под самой крышей. Это чердак или мансарда. Использовать его можно по-разному, все зависит от желаний и предпочтений хозяев дома. В любом случае для доступа к чердачному помещению нужна лестница.
Решая вопрос, какую лестничную конструкцию устанавливать, необходимо учесть ряд моментов. Во-первых, площадь и высота помещения под чердачным проемом может стать ограничением при выборе подходящей конструкции. Во-вторых, нужно определиться с назначением лестницы. Лестница должна быть прочной, а подъем и спуск по ней удобными.
Этапы работы и их особенности
Собственно, специалисты говорят, что в создании лестницы с люком своими руками ничего особенно трудного нет. Достаточно придерживаться определенных правил, проверенных годами. К примеру, при составлении чертежей конструкции стоит руководствоваться нормативно-технической документацией, в которой, помимо условий общего характера, приведены еще и конкретные параметры стандартных изделий. Кроме того, на просторах Интернета в открытом доступе предложена масса готовых схем на любой вкус. Можно взять готовый вариант и приступить к воплощению проекта в жизнь, или же немного доработать его в соответствии с индивидуальными особенностями дома.
Инструментарий, рекомендованный специалистами
Рисунок 9.
Что учесть при проектировании?
Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:
- эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
- наилучшая высота насчитывает три с половиной метра;
- максимальное число ступеней – 15 штук;
- расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
- комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
- если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.
Инструментарий
Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:
- монтажная пена;
- бруски;
- саморезы;
- электрический шуруповерт;
- ножовка;
- измерительная рулетка;
- анкеры;
- отвертки.
Строительство лестницы – не сложное дело
Особенности месторасположения
Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

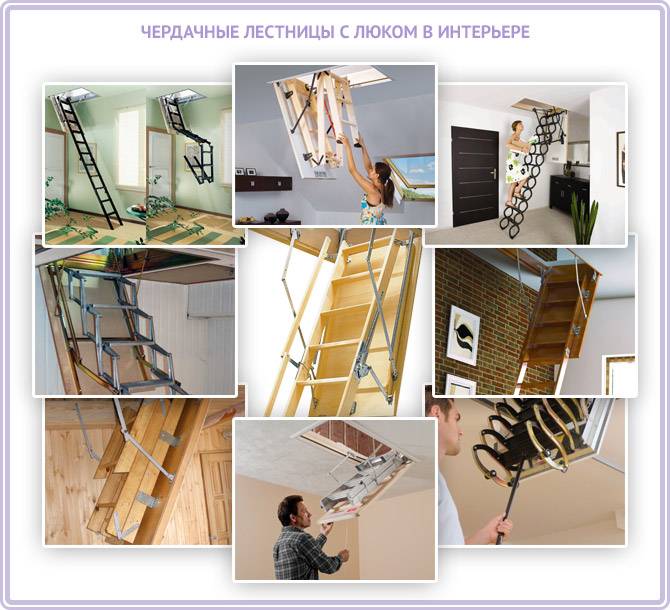

Чердачные лестницы: обзор вариантов
Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).
I. Капитальные ступеньки
Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.
Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.
К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.
II. Переносные лестницы
Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

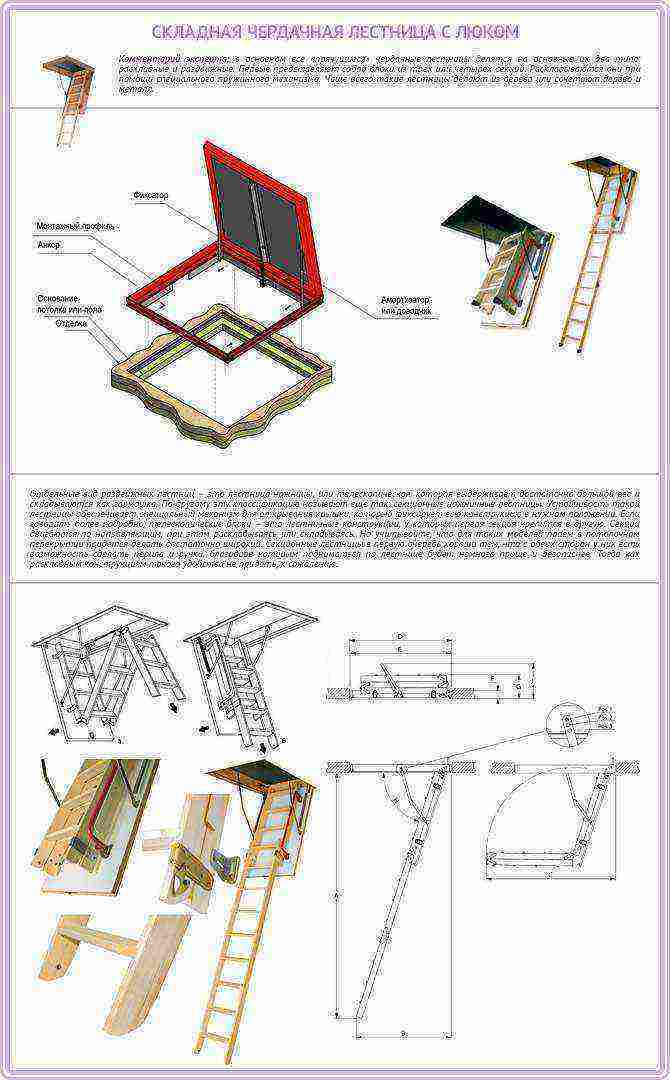

III. Складные чердачные лестницы с люком
Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.
Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).
Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.
- Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
- Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
- Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

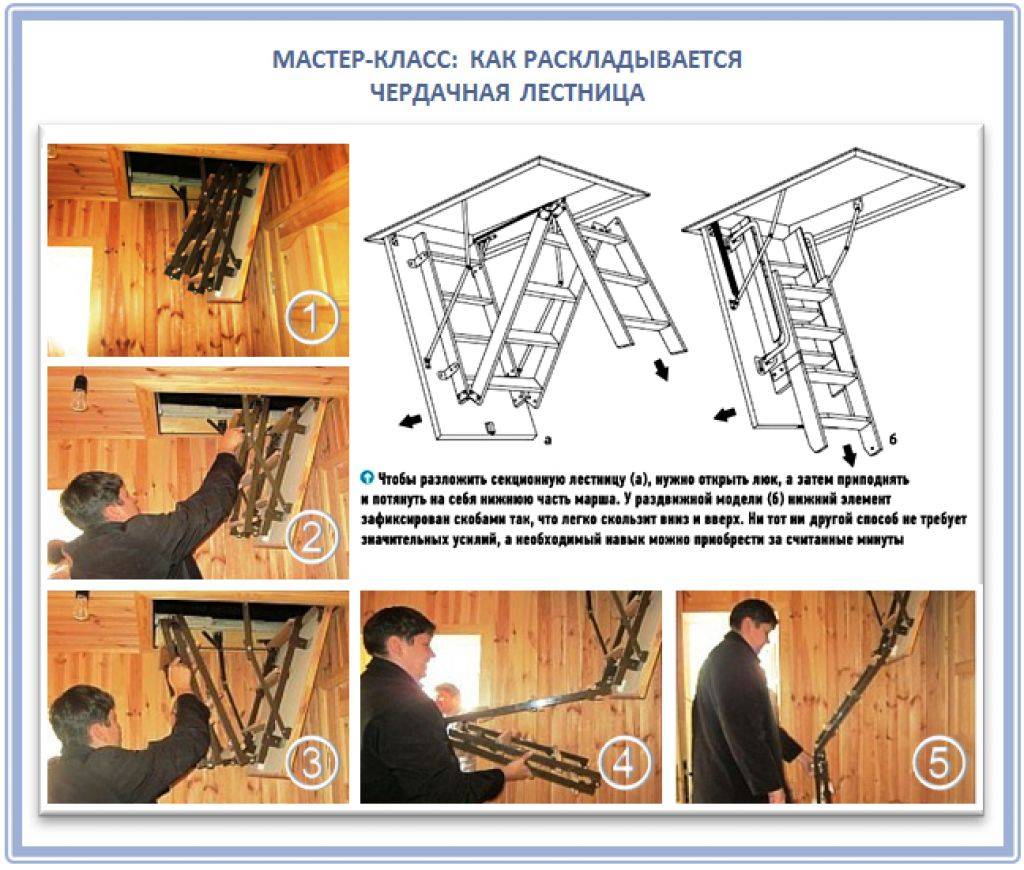

В общем же большинство лестниц схематично выглядят так:
Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:
- Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
- Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
- Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
- Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
- Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.
Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.
Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.
Детали лестницы
Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.
Элементы конструкции лестницы на мансардный этаж
Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.
К ним следует отнести:
- Балки, которые называют тетивами и косоурами;
- Перила, поручни безопасности;
- Грани ступеней, также имеющие свое название: горизонтальная — проступь, а вертикальная — подступень;
- Лестничный марш.
Косоур
Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она — одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.
Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.
Тетива
Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две — по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.
Перила и поручни
Следует разобраться, есть ли разница между этими понятиями. Перила — ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями — это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.
Вариант устройства перил лестницы на чердачных этаж
Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:
- Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
- Высота — на уровне пояса взрослого человека, не ниже;
- Во избежание травм не должно быть острых углов на их окончаниях;
- По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.
Подступени и проступи
Вертикальная часть каждой приступки — подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног — так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.
Лестничный марш
Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках — тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.
Конструкция лестничного марша
Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.
Виды складных чердачных лестниц
Итак, а теперь разберемся, каких видов бывают чердачные складные лестницы.
Конструкция #1 — раздвижные лестницы
Раздвижные лестницы состоят обычно из двух секций, одна из которых крепится прямо к крышке люка, а вторая раздвигается уже вертикально при помощи специальных направляющих. Когда вы складываете такую лестницу, одна секция при этом как бы наползает на другую, что достаточно удобно. Единственный минус – это громоздкость всей конструкции, которая требует широкого проема в чердачном перекрытии.
Конструкция #2 — раскладные с пружинным механизмом
Наиболее популярны сегодня – раскладные лестницы, иначе называемые секционные. Состоят такие из трех-четырех секций, которые легко выпрямляются в лестничный марш. Соединены они между собой специальным пружинным механизмом.
Раскладные конструкции считаются самыми сложными по своему устройству, так как у них много крепежных элементов и их правильно нужно присоединять к отверстию люка. Такие лестницы изготавливаются как из дерева, так и из металла.
Конструкция #3 — телескопические лестницы
Следующий вид – это телескопическая конструкция. Она замечательно себя показывает в тех случаях, когда чердак посещается довольно часто. Например, когда его специально утеплили, чтобы сделать жилым, хотя до полноценной мансарды еще не дошло. Т.е., мы говорим о техническом чердаке, как гардеробная или мастерская, а в этом случае жилой мансарды лучше поставить винтовую лестницу из дерева или металла и обязательно с перилами.
В телескопической конструкции блоки выдвигаются поочередно, при этом занимая как можно меньше пространства. И хороши такие лестницы особенно тем, что их можно выдвинуть практически на любую длину, что особо ценно для высоких потолков. Но подобные приспособления не пригодны для детей и старшего поколения в доме, которым достаточно трудно дотянуться до нижней секции и вообще справиться со всей конструкции.
Конструкция #4 — упрощенные складные лестницы
Эти виды складных лестниц не прячутся за люком на чердаке, но их легко убирают в угол или за интерьерную декорацию. Например, вот такой более редкий вид, который обычно изготавливается самостоятельно, тоже имеет право на жизнь:
А такие варианты складных лестниц довольно популярны за рубежом:
Но оба этих варианта обладают немалыми минусами, одни из которых способны привносить дискомфорт в интерьер жилого помещения, откуда идет выход на чердак, и через месяц-другой такие конструкции уже надоедают хозяевам своей бестолковостью до оскомины. А поэтому мы все-таки предлагаем вам разобраться подробнее с более практичными складными лестницами, которые легко складываются и прячутся за крышкой люкой.
