Как сделать барбекю из металла своими руками: Чертежи и Пошаговая инструкция

Сварка самодельного мангала

При помощи сварочного аппарата можно создать прочную и надежную конструкцию, которая устойчива к резким перепадам температуры и способна прослужить вам долго. В конце процесса сварки все швы между деталями тщательно проверяются и шлифуются.

Из каких материалов можно изготовить домашний мангал:

Стальная бочка.
Обрезки широкой металлической трубы.
Пустой баллон.
Бак от стиральной машинки.
Массивная швейная машинка.
Кованая столешницы или полочки из металла.

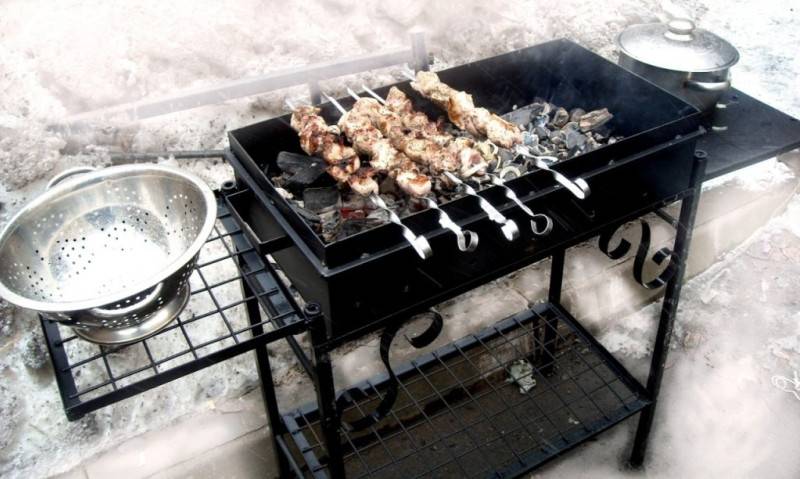

Неразборная конструкция

Для изготовления стационарного мангала нам понадобятся:

Прочный металлический лист (из стали).
Сварочная установка.
Мощная дрель.
Углы для стоек или куски арматуры.
Хорошо работающая болгарка.

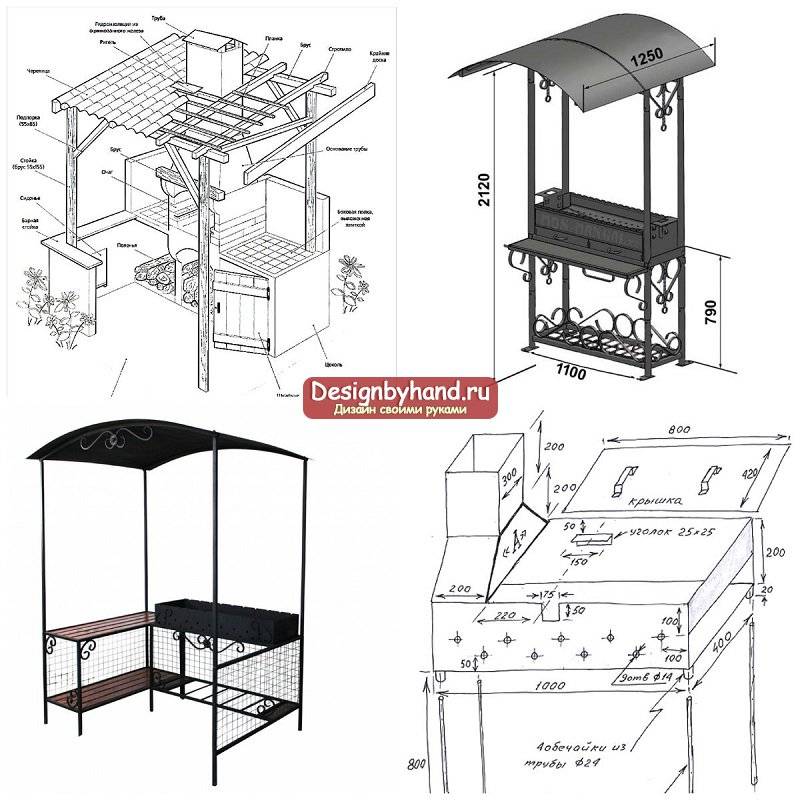

Прежде чем начать собирать конструкцию, нужно составить чертеж с размерами и расстоянием между деталями. Например, между отверстиями для вентиляции в нижней части корпуса должно быть от 7 до 8 сантиметров. На фото показано применение дополнительной подставки.

Определяем количество шампуров, у нас их будет не больше 8 штук в одной закладке. Порядок действий:

Наносим разметку на металлический лист.
Вырезаем детали нужного размера.
При помощи дрели делаем вентиляционные отверстия.
По верхнему краю обеих самых длинных стенок делаем углубления.
Для удобства делаем подставку.
Свариваем все элементы мангала.
При помощи болгарки подрезаем ножки, делая их концы немного заостренными.
Свариваем стойки и короб.

С помощью видео мастер-класса можно изготовить отличный мангал для вечерних посиделок с друзьями.

https://www.youtube.com/watch?v=pTOYS6Nxl3s

Складной чемодан

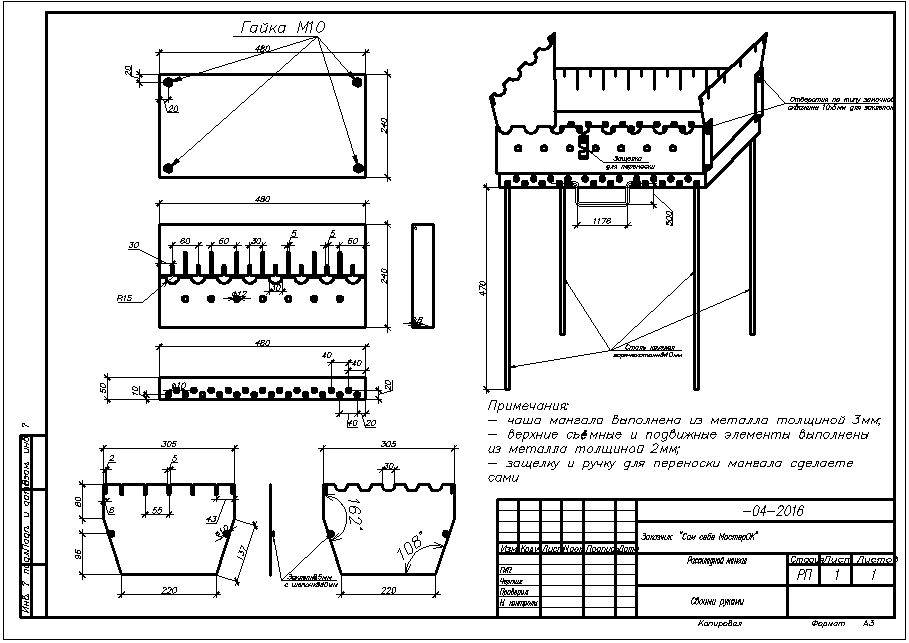

Мангал складной своими руками из металла можно сделать по чертежам с фото. У вас получится удобная в использовании установка-дипломат, она транспортабельна и мобильна. Конструкция складывается вовнутрь, тем самым скрывая все пачкающиеся поверхности и детали. В такой чемодан можно разместить шампура и переносить в любое место, просто держась за ручку.

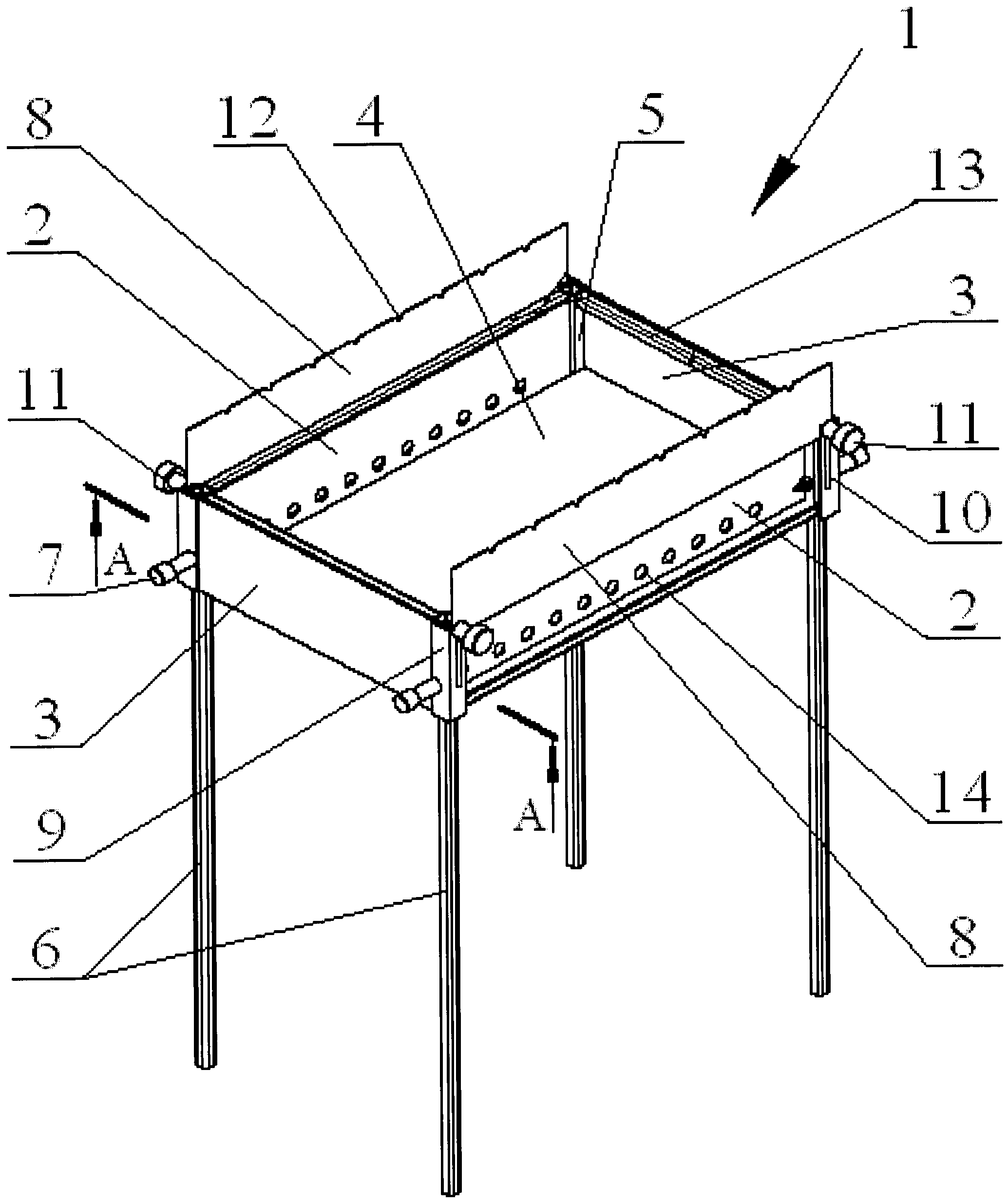

Складной металлический кейс

Как изготовить:

Выбираем длину мангала 65 сантиметров, а ширину 40.
Чтобы сделать днище, нужен металлический лист толщиной до 3 мм.
Для длинных стенках вырезаем отверстия для вентиляции. Чтобы грани складывались, при помощи сварки или болтов необходимо установить навесы.
Стенки крепим к днищу при помощи зажимов, они должны в последующем легко сниматься.
Чтобы монтировать ножки, к днищу крепим гайки М8. Длину прутьев выбирайте до 60 сантиметров. В месте крепления с дном делаем резьбу, а на другом конце ножки немного заостряем, чтобы хорошо входили в землю.
Ручка для транспортировки также фиксируется к днищу мангала. Процесс изготовления показан пошагово на видео ниже.

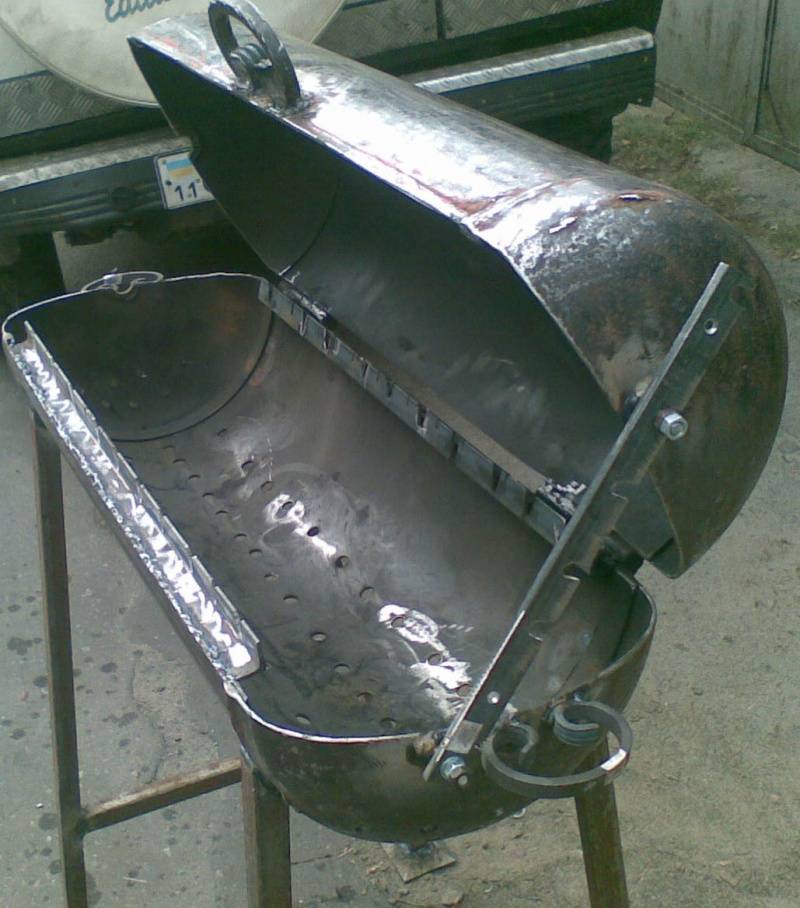

Мангал-бочка

Нам понадобится бочка с толстыми стенками и хороший чертеж. Существует 2 метода вырезания бочки: срезается только верхняя часть (создание крышки) или бочка обрезается ровно пополам (самый распространенный). Мы рассмотрим оба.

1 способ

Рассмотрим процесс сборки мангала своими руками из металла с крышей из бочки:

В качестве ножек-подставок можно использовать трубы.
Вырезаем из цельной бочки ровный отрезок прямоугольной формы.
Привариваем корпус бочки к ножкам.
К краям основной части привариваем уголок для создания полки для шампуров.
Сверху конструкции размещаем сетку для барбекю.
Прорезаем отверстия в нижней стенке для циркуляции воздуха.
Для закрепления прямоугольной крышки вверху устанавливаем петли.

2 способ

Изготовление происходит так, как и в первом случае. Единственным отличием будет разрезание бочки на две равные части. Вторую деталь можно оставить и использовать в качестве крышки. Тогда ее следует обварить, монтировать в нее ручку и крепеж держателя. Пошаговая инструкция в видео мастер-классе.

https://www.youtube.com/watch?v=HWHN1DRb-Jg

За домашним мангалом необходимо бережно ухаживать, чтобы увеличить срок службы. Удаляйте загрязнения мягкими тряпками, смазывайте установку время от времени специальным маслом. А также не забывайте про финишную покраску и декор, ведь мангал должен быть не только функциональным, но и красивым.

Мангал и его характеристики

Мангал из металла представляет собой продолговатую прямоугольную емкость, установленную на устойчивое основание. Комбинированные сооружения могут дополняться небольшой печью с топкой для дров. Изделия изготавливаются из железа, т. к. данный материал обладает прочностью, устойчивостью к нагреванию и долго сохраняет тепло.

Самодельный универсальный мангал имеет следующие характеристики:

Функциональность. Конструкция может использоваться для приготовления пищи на шампурах, решетке и в казане. Сооружения могут оборудоваться полками и крючками для посуды, стеллажом для дров, вытяжкой и навесом.
Безопасность. Топки из железа не плавятся и не прогорают. Топливо заключено в замкнутом пространстве.
Мобильность. Мангал сделать можно носимым, передвижным или возимым.
Эстетичность. Правильно спроектированное изделие будет украшением двора и предметом гордости мастера.
Экономичность. Очаг не потребляет много топлива. При грамотно обустроенном поддувале его расход будет минимальным.

Оптимальные размеры мангала

Существует несколько рекомендаций, которых нужно придерживаться, чтобы правильно сварить мангал.

Оптимальные параметры очага следующие:

толщина металла для очага – 3 мм и больше;
высота бортика – 13-15 см (при низких стенках мясо будет подгорать, а при высоких придется накладывать много топлива);
расстояние между шампурами – 8-10 см;
ширина очага – 25-30 см;
длина очага – 50 см и больше, в зависимости от количества шампуров;
глубина выемок – 2-3 см;
высота рабочей части – 80 см.

Делаем мангал с крышей

Кованый мангал с крышей

Для начала нужно определиться, будет ли мангал стационарным или его будете убирать, ведь может случиться так, что после того, как над ним появится крыша, эта конструкция не поместится в сарай.

Переносной вариант

Чтобы мангал можно было куда-то перенести, то он не должен быть слишком громоздким. В таком случае можно сделать съемную крышу. Если вам подходит именно такой вариант, то необходимо учесть, что парусность конструкции повысится, а это значит, что сравнительно небольшой ветер сможет опрокинуть мангал. Чтобы этого не произошло, мангал ставят ножками на металлические уголки (чем больше площадь крыши, тем длиннее должен быть уголок) и прикручивают болтами. Такую конструкцию не составит труда разобрать, а потом вновь собрать.

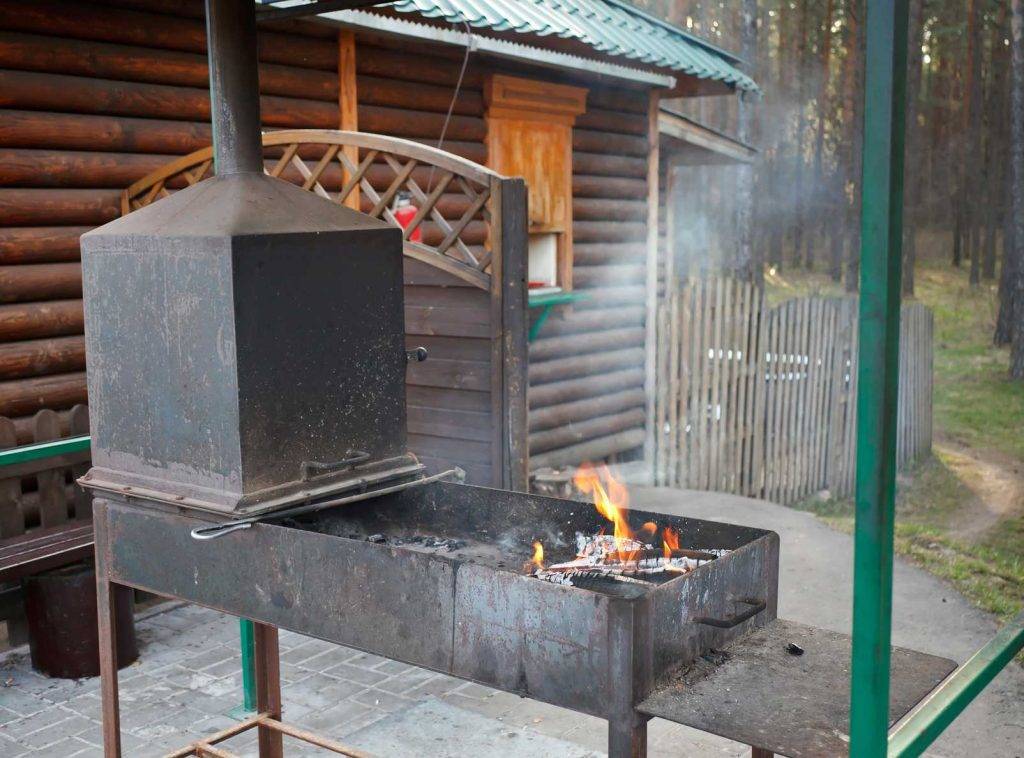

Переносной мангал с несъемным дымосборником perenosnoy-mangal-s-nesemnym-dymosbornikom

Теперь приступим к изготовлению крыши. Для опор можно использовать уголок или трубу, главное, чтобы ее прочности хватило выдерживать ветровые нагрузки. Поскольку речь идет о переносной конструкции, то опоры нужно закрепить винтами на ножках, подальше от жара углей. Если этого не сделать, то раскрутить их станет большой проблемой.

Определившись с местом крепления опор, необходимо продумать форму и просчитать высоту крыши. Это немаловажный фактор, так как высокая крыша не нужна, а об низкую можно разбить голову. В выборе вам помогут размещенные в конце статьи фотографии и чертежи.

Стационарный вариант

Стационарный мангал

Если вы предпочитаете пользоваться мангалом в любое время года и есть для него постоянное место, то можно изготовить стационарную конструкцию с крышей.

Начнем с того, что нет четкого определения, что такое мангал с крышей. Крыша бывает небольшой, расположенной прямо над мангалом или же это может быть большой навес и даже беседка. В каждом случае конструкция и габариты подбираются индивидуально, исходя из потребностей и возможностей хозяина.

Приложив усилия и проявив изобретательность и смекалку, вы сможете сделать шедевр, или хотя бы удобный и практичный мангал, который будет вас радовать долгие годы.

Мангал для дачи с крышей: виды конструкций для жарки

Современный рынок с легкостью позволяет купить мангал с крышей, имеющий механизм любой сложности. Каждый сможет подобрать модель, которая наиболее соответствует его требованиям. Среди этого разнообразия легко выделить такие виды мангалов:

Мангалы бывают стационарные и передвижные, разборные и цельные.

мангал-барбекю;
мангал-беседка;
с казаном;
со столом;
с печкой.

Каждый из данных экземпляров обладает своими особенностями и характеристиками. Процесс приготовления еды на таком приспособлении превращается в праздник.

Крыша для мангалов создается таким образом, чтобы дым поднимался вверх и выходил через специальные вытяжки. Чаще всего кровля двускатная, что позволяет осадкам не застаиваться. Дополнительно конструкция может оснащаться желобками для полноценного отвода воды.

У всех мангалов крыша создается таким образом, чтобы дым поднимался и выходил вверх.

Стационарные модели обычно изготавливаются из кирпича и камня. Металлические изделия более мобильны, что позволяет при необходимости переместить конструкцию в другое место. Кроме того, металлический мангал проще сделать самостоятельно. Но в случае использования стационарных кирпичных или каменных моделей легче обустроить своеобразную зону отдыха.

Основа мангала

Мангал — специальный инструмент для приготовления на жару. Он имеет достаточно простую конструкцию, однако все ее особенности заключены в нюансах. Именно они позволяют легко и быстро готовить те самые шашлыки и другие блюда, предоставляя достаточно жара для кулинарии.

Среди основных нюансов мангала стоит отметить:

Глубину
Отверстия для воздуха
Подходящие размеры
Выемки для шампуров

Хотя некоторые из них очевидны, они все необходимы для качественной готовки. Глубина мангала позволит создать достаточное количество жара и поместить мясо на такой высоте, где оно будет готовиться, а не гореть. Также это позволит одновременно положить достаточно древесины.

Отверстия для воздуха — важный нюанс таких конструкций. Именно из-за них мясо, приготовленное на мангале, существенно отличается от другой готовки на природе. Постоянный приток воздуха позволяет сохранить жар и температуру углей, используя весь их потенциал.

Предварительный подбор размеров крайне важен для дальнейшего использования конструкции. Ведь готовка осуществляется на шампурах или решетке, поэтому стоит ориентироваться по их средним габаритам. Мангал должен давать достаточно жара, быть достаточно широким для покрытия всей длины шампура, при этом допускать размещение более чем восьми порций мяса.

И последний нюанс — выемки для шампуров. Они позволяют расположить мясо в любой позиции, равномерно обжаривая его со всех сторон. Такой подход важен для приготовления сочного шашлыка без горелых сторон.

Однако эти моменты могут варьироваться в зависимости от типа мангала.

Как сделать металлический мангал с навесом (с крышей)

Чтобы защитить конструкцию для приготовления шашлыка от природных осадков, рекомендуется сделать навес. Перед этим необходимо разработать чертеж, с указанием основных параметров и частей.

Крышу можно сделать из шифера, поликарбоната или металлической черепицы. Боковины лучше собирать из профильной трубы с сечением 40Х40. Чтобы улучшить внешний вид рамы, к ней крепятся декоративные элементы.

Компактное сооружение с навесом выглядит следующим образом:

Боковые стойки из профильной трубы можно сделать прямыми, однако придать уникальный внешний вид позволяет гнутый металл. Своими руками это сделать практически невозможно, поэтому нужно подготовить трубу длиной до 2,5 м и отвезти специалистам, а также показать схему.

Когда профиль будет готов, нужно будет сварить раму. На следующем этапе изготавливается держатель жаровни, а также решетки дровника.

Чтобы избежать перекосов конструкции, нужно иметь опыт сварочных работ, это позволит добиться единого сооружения решеток и рамы. Поэтому боковые стойки нужно устанавливать на ровной поверхности и параллельно друг другу. Поэтому рекомендуется воспользоваться помощью еще одного человека.

Перед сваркой элементов их нужно проверить строительным уровнем. После этого крепятся поперечные трубы на крыше. Кровельный материал фиксируется при помощи саморезов.

На последнем этапе изготавливается жаровня. Для этого необходимо подготовить металл толщиной от 3 мм. Во время разработки чертежа, жаровня должна иметь размеры на 3 мм меньше решетки держателя, так как во время нагревания металл будет расширяться.

Если необходимо сделать крышу для большого мангала, то нужно приобрести больше профильных труб. Сделать такой навес, не сложнее предыдущего, нужно только подготовить эскиз.

Профиль нарезать необходимой длины.
Боковые рамы закрепить при помощи сварочного аппарата.
При помощи поперечных труб соединить боковины снизу и сверху.
Сделать решетку держателя жарового ящика и установить на конструкции.
Сверху боковых стоек фиксируется гнутый профиль, для крепления кровли, которая крепится саморезами.
При необходимости каркас можно украсить декорированными элементами.

Самостоятельное изготовление мангала с крышей: создание жаровни

Чаще всего жаровня изготовляется согласно размерам, указанным в чертеже. Но лучше всего воспользоваться оптимальными величинами.

Обычно для размещения стандартного шампура с восемью кусками мяса достаточно ширины около 25 см, при необходимости это значение можно увеличить, тогда между кусками мяса появится пространство для размещения колечек лука. Длина жаровни может быть любой. Однако при расчетах следует учесть, что на один шампур требуется от 80 до 120 мм. Высота обычной жаровни составляет 180 мм, но ее можно увеличить до 200 мм.

Статья по теме:

С боковых сторон нужно проделать отверстия, глубина которых составляет 50 мм. Это объясняется необходимостью соблюдения нужного расстояния между продуктами и углями. Данное значение зависит от вида топлива. Например, в случае использования древесного угля нужно выдерживать расстояние в 70 мм. Менять высоту размещения можно с помощью установки палочек в прорези.

В мангале необходимо проделать отверстия, чтобы обеспечить приток воздуха в очаг

На дне жаровни также важно сделать отверстия диаметром от 10 до 15 мм. Разместить их лучше в шахматном порядке

Это обеспечит приток воздуха в очаг.

Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
Размеры, которые подходят для места будущей установки мангала.
Примерный вес и необходимость оснащения колесами.
Защищенность площадки для барбекю от погодных воздействий.
Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится
Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги

Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
Широкие рукоятки также прикреплены жестко

Они удобны для захвата даже тогда, когда на руки надеты рукавицы.

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов
Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха
Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

2 в 1 – мангал и барбекю из металла своими руками

Особенностями является:

Форма корпуса, которая необычная, уширяется книзу и это позволяет в разы эффективнее использовать угли, при этом не допускать образования прогаров.
Днище не простое, а двойное, а это помогает поддерживать стабильный уровень температуры, и нет никаких рисков просыпания углей на землю или ноги повара.
Форма и метод фиксации съемных опор дает высокую устойчивость в любой ситуации и на любо й поверхности.

Если вы будете использовать все возможности жаровни правильно, то как дополнение к печи нужно будет изготовить несколько съемных решеток, которые обеспечат возможность жарки на разной высоте от углей. Саму конструкцию собирают уже из готовых деталей, которые заранее вырезают по форме и размеру.

В донной части, к углам приваривают крепления для опор. Само же дно изготавливают так, чтобы оно было сплошным и без отверстий. На него укладывают перфорированное фальш-дно. Воздух подается через боковую щель и фальш-дно. При перекрывании щели можно добиться нужной теплопроизводительности, и благодаря этому не сжигать продукты. Еще имеются просечки, которые дают возможность устанавливать вертел или шампуры. Саму конструкцию можно легко разобрать, почистить, и даже упаковать при необходимости.

Пошаговая инструкция изготовления и особенности чертежей мангалов из металла

Составление эскиза и чертежа является первым этапом изготовления очага любого типа. На бумаге отображаются параметры топки, опор и крепежа для разборных изделий.

Для работы нужно подготовить такие инструменты и материалы:

рулетку;
болгарку;
пузырьковый уровень;
электрическую дрель;
керн;
угольник;
стусло;
болты и гайки 8 мм;
стальной уголок;
листы металла;
круглые водопроводные трубы.

Изготовление мангала проводится в такой последовательности:

Проведение разметки. На листе металла наносятся очертания днища и бортиков.
Вырезание с помощью болгарки начерченной фигуры. Получается разносторонний крест. Стороны сгибаются по месту соединения с днищем и свариваются по краям между собой.
Высверливание отверстий с интервалом 60 мм в днище и боковых стенках.
Выпиливание зубчатых выемок для укладки шампуров.
Приваривание к коробу опорных стоек.

Подготовка элементов будущей конструкции

Перед тем как собрать мангал, проводится подготовка его конструкционных элементов.

На данном этапе проводятся следующие мероприятия:

Обустройство основания и прилегающей площадки. Для фиксации изделия делается бетонный фундамент или отверстия в земле. Площадка выкладывается цементной плиткой или гранитной брусчаткой.
Зачистка стальных заготовок от острых кромок и углов, о которые можно порезать руки.
Приваривание крепежных деталей (гаек, штырей, пазов, петель).
Полировка металла, удаление наплывов.
Обработка стали средством против коррозии, очистка линий сваривания от ржавчины.

Приступать к сборке желательно сразу, т. к. железо быстро окисляется.

Изготовление мангала без использования сварки

Чтобы изготовить мангал без использования сварочного аппарата, нужно использовать болты, гайки, дверные петли и велосипедные спицы. Основой будущей конструкции будет стальной уголок.

Работа состоит из следующих этапов:

Делаются заготовки из уголков. Угловые фрагменты будут одновременно опорами и местом стыковки бортиков.
У горизонтальных уголков под днище подрезаются края на 45°. На концах делаются отверстия, которые проецируются на опоры.
В опорах высверливаются дырки, с помощью болтов и гаек заготовки собираются в каркас.
Снизу опоры обвязываются уголком. Дополнительная рама придаст изделию прочность и устойчивость, ее можно использовать для обустройства полки.
Болгаркой выпиливаются прямоугольники для днища и бортиков. Крепление к уголкам проводится болтами, саморезами или заклепками.

Изготовление мангала с использованием сварки

Сварной мангал изготавливается намного быстрее и проще, чем сборная конструкция. При этом прочность и надежность готового изделия будет выше за счет его монолитности.

Работа проводится в такой последовательности:

Из труб и уголков сваривается подставка под очажную часть. В зависимости от выбранного проекта ножки делаются в съемном или стационарном исполнении.
На листе стали намечаются контуры днища и бортиков. Болгаркой вырезаются прямоугольники. Проводится выравнивание и зачистка краев заготовок.
Поочередно приваривается днище, а затем бортики. Вертикаль контролируется угольником. Дрелью высверливаются дырки для поддувала.
Проводится доработка изделия – прорезаются выемки для шампуров, привариваются ручки, крючки, элементы ковки и упоры для полочек.

В заключение изделие шлифуется и полируется.

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки

Развести огонь для жарки шашлыка на природе зачастую проблематично. Кирпичи под деревьями не растут, а приносить с собой неподъемный сварной мангал тяжело. Поэтому смекалистые рукодельники придумали чертежи на облегченный сборно-разборный мангал.

Идеальная ширина очага 30 см, длина 50 см, высота стенок 20 см, длина ножек 20-80 см, зависит от предпочтений владельца

Разборные сооружения имеют ряд достоинств и недостатков. Качественный мангал соответствует параметрам:

простой в изготовлении, без применения специального оборудования;
устойчивый к перепадам температур, износостойкий, долговечный;
огнестойкий;
экологичный материал – металл не должен содержать примесей, которые при нагревании будут выделять токсичные вещества.

При изготовлении разборной конструкции обращают внимание на шарнирные элементы или пазы, они не должны тереться друг о друга

Чтобы сделать идеальный разборный мангал своими руками, изучают чертежи и фото, выбирают лучшие идеи и создают эскиз.

Различают две группы мобильных очагов:

трансформеры – раскладываются, но некоторые элементы остаются неразборные, чаще – шарнирные детали;
наборы – состоят из отдельных деталей, которые соединяются в пазы.

Для изготовления боковых деталей данного мангала применяют листогиб для металла, на них устанавливают дно

Внимание! Чтобы тщательно зафиксировать детали в шип-паз разборного мангала, выстраивают точный чертеж для лазерной резки в программах AutoCAD, Компас или Sketchup. Для фиксации ножек внутри корпуса изготавливают посадочные гнезда

Для фиксации ножек внутри корпуса изготавливают посадочные гнезда

Сложнее в изготовлении разборные конструкции. Чтобы детали не мешали друг другу при транспортировке, их шарнирно фиксируют, увязав габариты стенок.

Поддувальные отверстия, выполненные по периметру стенок, обеспечивают тягу и быстрое прогорание дров

Разборные мангалы имеют множество моделей. Различаются они вариантами фиксации:

ножки выполняют из уголка, в них делают отверстия, в которые вставляют боковины и днище;
паз-шип, в боковых торцевых деталях и донце делают прорези и выступы, затем все элементы соединяют в единую конструкцию;

Размеры разборного складного мангала, изготовленного своими руками, рассчитывают индивидуально. При расчете учитывают:

количество порций шашлыка, которые будут готовиться одновременно (на шампур должно вмещаться не менее пяти кусков мяса, на мангал устанавливают 6-10 шампуров);
габариты багажника автомобиля, в котором мангал будут перевозить;
оптимальная высота борта 13-20 см.

Для экономии угля достаточно изготовить стенки высотой 130 мм, этого тепла достаточно для прожарки мяса

Финишная отделка изделий из металла

После окончания работы, металлический мангал надо очистить от ржавчины при помощи металлической щетки, которую насаживают на дрель или болгарку. Сварные соединения зачищают наждачным кругом угловой шлифмашины.

Далее наружные поверхности мангала обезжиривают и красят термостойкими красками и лаками. Украшения в виде листьев и завитков можно облагородить патиной, придав им вид старинных изделий. Внутреннюю часть изделий красить не надо. Также не надо очищать эту сторону и от нагара, появляющегося во время эксплуатации устройства. Считается, что он положительно влияет на качество приготовленных продуктов.

Чертежи мангалов из металла

Если вы планируете сделать своими руками стандартный мангал на ножках, предлагаем воспользоваться готовыми фотографиями с чертежами.

Самому сделать мангал и рассчитать размеры под индивидуальную конструкцию, не потратив на подготовку много времени и сил можно с помощью такой схемы мангала из металла.
Простой и понятный чертеж конструкции разборного мангала на дачу, который можно изготовить своими руками представлен ниже.
Также предлагаем рассмотреть несколько других чертежей, чтобы сделать мангал из металла своими руками.
Какие размеры мангала из металла

На начальном этапе особое внимание стоит уделить размерам конструкции. От размера мангала из металла зависит количество готовых блюд и результат самого процесса

Ширина готового мангала не должна превышать длину шампуров. При слишком широкой конструкции воздух будет прогреваться зря, а дрова гореть дольше. Длина влияет на количество шампуров, которые могут поместиться на мангале

Важно, чтобы расстояние между ними было не менее 8 см. Оптимальная высота стенок – 16 см

Как выбрать печь барбекю

Большинство людей считают мангал и жаровню барбекю абсолютно одинаковыми по устройству и принципу работы. В большинстве случаев для самодельных конструкций из металла это абсолютно справедливое утверждение. Мастера особо не придают значения тонкостям обустройства барбекюшниц, тогда как для настоящих ценителей и почитателей все нюансы и секреты конструкций «фирменных» жаровен крайне важны.

Чем печь для приготовления барбекю отличается от коробки мангала

Принципиальных отличий два.

Во-первых, несмотря на схожий принцип действия и общее устройство, мангал и жаровня барбекю в работе топочной части немного отличаются. Соответственно, выделяющееся тепло по-разному воздействует на приготавливаемое мясо или рыбу, получается разный конечный эффект. В мангале продукты нагреваются продуктами сгорания древесины и частично теплом раскаленных углей. В барбекю основной нагрев и приготовление идет за счет излучения, так как приток воздуха к горящей поверхности организован значительно слабее и направлен во внутреннюю часть.

Во-вторых, в барбекю процесс нагрева продукта значительно мягче, основная часть тепла расходуется на нагрев металла, углей, а использование решетки дает возможность холодному воздуху обтекать и одновременно охлаждать зажаренную поверхность. Что это означает для процесса приготовления мяса, может растолковать только повар, специализирующийся на запекании мясных и рыбных блюд. Влага и жир остаются внутри продукта, а не уносятся с потоком раскаленного газа. Для барбекю приготовление сочного стейка на решетке из металла не представляет особой сложности, на мангале для получения аналогичного результата продукт потребуется завернуть в фольгу из металла.

Классическое устройство жаровни барбекю предполагает наличие чаши из металла, в которой разжигается и тлеет древесный уголь. В старых вариантах барбекю вместо угля использовались обычные дрова, которые складывались горой в емкости из металла и сжигались до состояния углей. Как только объем горящего угля заполнял металлическую емкость до краев, устанавливалась решетка из металла или просто несколько стальных прутьев, и начинался процесс приготовления.

Чтобы получить аналогичный эффект в мангале, шампуры с мясом приходится постоянно переворачивать и очень постараться, чтобы не пересушить запекаемый продукт, и одновременно основательно прожарить его.

Конструкция жаровни барбекю

Классическое устройство барбекю подразумевает использование круглой чаши из металла или камня, над которой устанавливается решетка из металла, лучше выбрать никелированную, но можно использовать и обычную, сваренную из толстой стальной проволоки. Современные конструкции жаровен барбекю из металла, как на фото, имеют специальные подогревательные стаканы в донной части казана.

Поступающий через стакан воздух сжигает часть угля, после чего продукты сгорания протекают по стенкам из металла и удаляются наружу. Таким образом, можно сохранять высокую температуру углей и емкости без утомительного обмахивания опахалом из металла, как в случае с мангалом.

В устройстве барбекю из металла нет мелочей, каждый элемент конструкции служит своим целям

Прежде чем выбирать чертежи барбекюшницы для постройки своими руками, обратите внимание на две основные особенности конструкции из металла:

В конструкции жаровни решетка из металла должна иметь регулируемую высоту установки, от самого высокого положения на уровне среза казана до самого нижнего – на 4-5 см ниже края емкости;
Знатоки и ценители барбекю советуют оборудовать емкость жаровни съемным защитным бортиком, закрывающим подветренную часть очага, что позволяет избежать попадания брызг жира, дыма и углей на руки и одежду;
Раскаленная жаровня для приготовления барбекю должна быть, в первую очередь, безопасной, поэтому, чем тяжелее и устойчивее емкость с раскаленными углями, тем меньше шансов получить ожоги.

К сведению! Чтобы избежать ожогов, боковые поверхности прямоугольных барбекюшниц зачастую облицовывают экранами из металла.

В эксклюзивных вариантах исполнения конструкцию печи устанавливают на стальном или керамическом основании, закрепленном на грунте. Для мобильных и переносных конструкций опорные ножки печи фиксируют на грунте с помощью специальных металлических колышков.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Полезные советы, как правильно готовить еду на мангале

Гриль-решетка должна быть горячей. Ее необходимо прогреть в течение 15-20 минут перед тем, как положить на нее мясо.
Для готовки различных продуктов нужна разная температура, что можно организовать, отодвинув часть углей в сторону. На более горячей стороне лучше готовить мясо, на более прохладной – овощи и рыбу.
Не нужно переворачивать еду каждую минуту. Для оптимальной прожарки мяса на решетке нужно 5-6 минут (с одной стороны).
Чтобы продукты имели более приятный аромат, на горячие угли рекомендуется положить несколько веточек фруктовых деревьев, смоченных в воде.
Лучше всего для приготовления продуктов на мангале подходят красные угли с легким налетом сизого пепла.
Перед едой повара рекомендуют оставить мясные блюда на две минуты. Это позволит соку лучше распределиться по продукту.

Перед тем как класть продукты на мангал его необходимо хорошо прогреть

Подготовка к созданию конструкции

Подготовка к изготовлению мангала с крышей своими руками сводится к расчетам, разработке чертежа и выбору материала.

Для работы потребуется лист стали толщиной в 0,4–0,6 мм, металлопрофиль, металлические сетки, железные ручки и парочка шамотных кирпичей.
Разрабатывая проект, рекомендуется выполнить чертеж каждой детали, а также всей конструкции. Это поможет правильно рассчитать количество материалов.
Размечают детали на листе стали. Размеры каждого элемента увеличивают на 3–5 см для стыковочного шва.
Вырезают заготовки ножовкой по металлу или болгаркой с диском по металлу.

При необходимости заранее изгибают листы металла или профлисты для навеса.

Как сделать мангал для барбекю из металла своими руками? Обзор и Чертежи – Пошагово
