Фундамент УШП достоинства и недостатки: Инструкции обзоры

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Перед тем, как залить железобетонную смесь, строители создают так называемую подушку из гравия и песка, основная задача которой, правильное распределение нагрузки от дома. Такое основание считается самым надежным, если возведение дома проводится на территории, где грунт промерзает очень глубоко, а почва характеризуется нестабильностью.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Фундаментная плита под дом и ее виды

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Важно!

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

• при близком расположении грунтовых вод;
• на рыхлых, а также мягких или легких, сыпучих грунтах;
• на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

Итак, слои сэндвича:

• коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
• теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
• усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
• нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
• несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

• утеплить цельную плиту фундамента;
• предотвратить образование трещин;
• обеспечить благоприятную температуру помещения;
• разместить канализационные коммуникации, водопровод, электрокабеля;
• сформировать прочную и ровную основу для чистового покрытия.

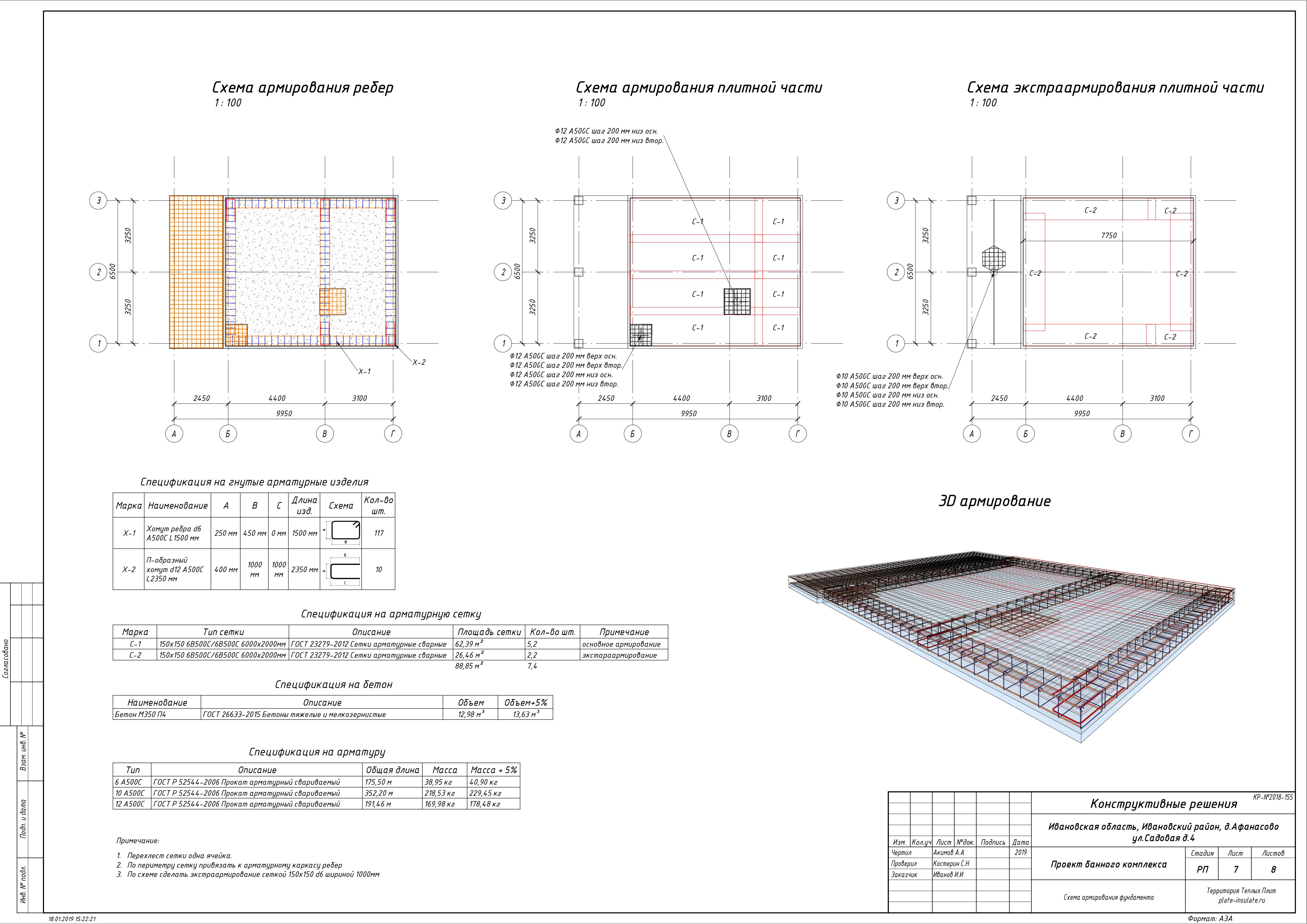

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

• размер фундаментной базы;
• особенности конструкции;
• специфику использования;
• схему пространственного армирования;
• количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

1. Обустройство котлована.
2. Монтаж дренажных труб.
3. Прокладку коммуникаций.
4. Укладку утеплителя.
5. Армирование.
6. Сборку теплого пола.
7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

• контуры фундаментной основы;
• пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

1. Очистку стройплощадки от строительного мусора и растительности.
2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
4. Извлечение грунта по периметру котлована для дренажных магистралей.
5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

1. Постелите геотекстиль.
2. Насыпьте щебенку.
3. Уплотните щебень.
4. Уложите трубы дренажа.
5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

1. Выполните монтаж коммуникаций.
2. Насыпьте слой песка.
3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

• стойкостью к развитию микроорганизмов;
• экологической чистотой;
• устойчивостью к влиянию влаги.

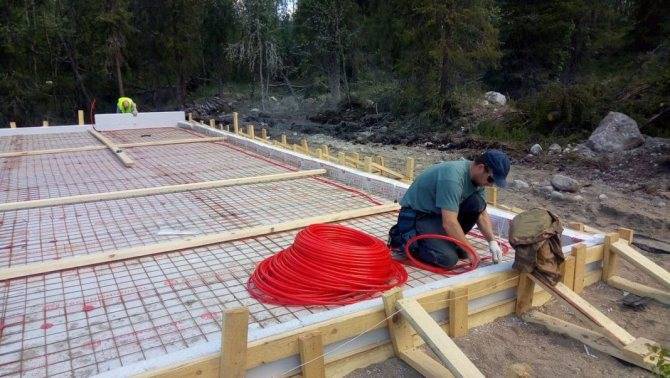

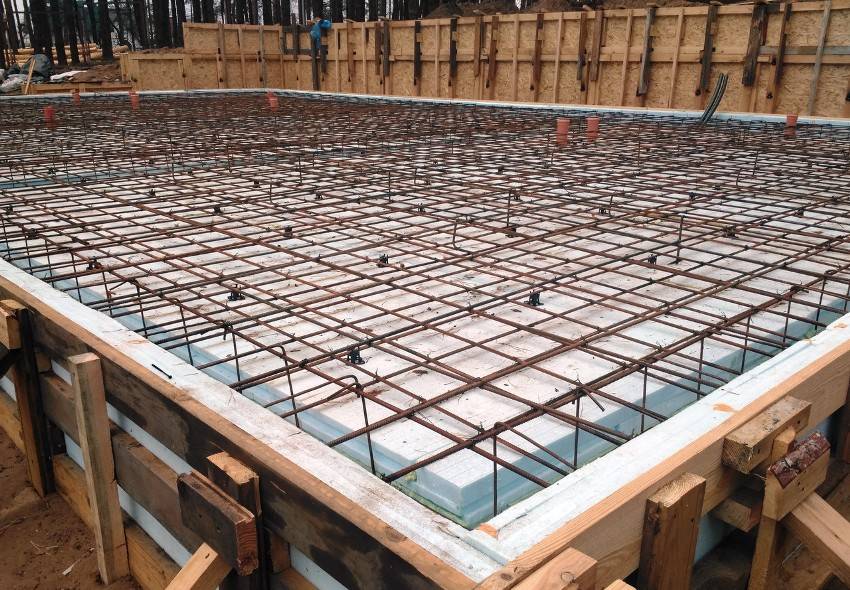

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

• используйте вязальную проволоку для соединения арматуры;
• укладывайте арматурную сетку двумя ярусами;
• обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

• обеспечение расстояния 100 мм между магистралями обогрева;
• выполнение отступа от внешних стен 150-200 мм;
• правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

• заливайте бетон 10-сантиметровым слоем;
• производите заливку с интервалом не более часа;
• применяйте вибратор или плиту для трамбовки бетона.

Расчет материалов для фундамента финская плита

При расчете следует учитывать такие параметры:

• Уровень грунтовых вод;
• Общее состояние грунта на застраиваем участке;
• Температурный и климатический режим;
• Этажность будущего строения;
• Точный план расположения стен (для подведения коммуникаций).

Фундамент финская плита выбирают если:

• Необходимо строительство в кратчайшие сроки;
• Строительство проводится на сложном рельефе;
• Наличие высокого уровня грунтовых вод;
• Застройка будет проводиться на грунте с сильным промерзанием;
• Необходима долговечная и прочная конструкция основания для дома;
• Подразумевается установка системы подогрева пола;
• По проекту требуется создание высокого цоколя здания;
• Нет возможности рыть глубокий котлован;
• Нужна высокая энергоэффективность;
• Нет необходимости обустройства чернового пола.

По завершению работ можно начинать чистовую отделку.

Строительство дома начинается с установки фундамента. Качество его выполнения, устойчивость и прочность будет влиять на срок эксплуатации строения

Важно правильно выбрать тип фундамента для своего дома. Среди множества его типов пользуется популярностью фундамент финская плита. Финская плита была придумана финскими инженерами

Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов

Финская плита была придумана финскими инженерами. Получаются плиты сравнительно небольшой толщины. Они характеризуются прочностью и хорошими тепловыми показателями. Данный тип фундамента рекомендуются использовать для строений, где планируется обустроить систему теплого пола. Данная система широко распространена в Финляндии, Швеции, Норвегии. В данных странах часто возводятся дома каркасного типа, данный фундамент может использоваться не только для каркасных домов.

Финская плита считается разновидностью шведской плиты и имеет некоторые отличия. Она адаптирована к климатическим условиям России и разрабатывалась с учетом индивидуальных потребностей застройщиков данного региона. Данный тип плиты отличается от шведской наличием по периметру дополнительных ребер жесткости, а также особенностями укладки утеплителя.

Финская плита укладывается по всей площади здания, при этом значительно уменьшается давление на грунт. Конструкция является полноценной платформой для дома. Сильно пучинистые грунты, для которых характерно поднятие основания во время замерзания почвы, не страшны для такого фундамента. Благодаря особенностям его возведения нагрузка на него со стороны почв сводится практически к минимуму.

Ребра жесткости позволяют увеличить высоту сечения в местах, где предполагаются большие нагрузки. Расположение ребер жесткости зависит от строения. Например, чем больше будут размеры строения, тем более жесткую конструкцию необходимо сделать.

Если подытожить, что такое финская плита: это тип фундамента, устанавливаемого на различных типах грунта для строительства дома, в котором планируется обустроить систему теплых полов. Данный фундамент может применяться для возведения строения без системы теплых полов. Наружные стены будущего строения опираются на дополнительные ребра жесткости. Сверху плиты укладывается утеплитель, после чего производится стяжка.

Утеплитель защищает тепло пола от рассеивания, так как пол не касается непосредственно плиты. Стяжка производится после того как будет установлена система отопления теплый пол и система канализационных труб. Поэтому такой фундамент рекомендуется производить для строения, где предусмотрена конструкция теплых полов. Таким образом, создается ровный пол с системой обогрева.

Плита имеет относительно небольшую толщину, что позволяет ее применить в местах, где наблюдается высокий уровень грунтовых вод . Однако при возведении фундамента необходимо создать систему дренажа. Чаще всего рекомендуется создавать круговой дренаж и песчаную подушку, при этом данные слои должны быть разделены геотекстилем. Однако с низким уровнем грунтовых вод такой дренаж может не подойти. Так как для установки данного фундамента нет необходимости заготавливать очень глубокий котлован, поэтому все работы по подготовке к заливке данного фундамента сводятся к минимуму.

Инструкция по строительству утепленной шведской плиты УШП

Для того, чтобы построить УШП вам придется запланировать следующие виды работ:

Подготовка основания шведской плиты:

Пример HTML-страницы

• Разметка осей дома.
• Разметка котлована. Котлован делается больше чем сам фундамент на 1–2 метра с каждой стороны.
• Определение перепадов высот в пятне застройки.
• Определение толщины плодородного слоя.
• Механическая разработка котлована.
• Монтаж закладных под ввод системы водоснабжения. Система водоснабжения закладывается ниже глубины промерзания.
• Устройство дренажной системы
• Монтаж геотекстиля на дно котлована.
• Устройство подушки (щебень, песок) с послойной трамбовкой и увлажнением песка.

• Монтаж закладных под ввод и вывод электричества.
• Монтаж системы канализации.

 Укладка утеплителя шведской плиты:

• Монтаж L-блоков.
• Монтаж нижнего слоя утепления из экструзионного пенополистирола.
• Монтаж гидроизоляции, укладка ПВХ пленки.
• Монтаж второго слоя утеплителя из экструзионного пенополистирола между будущих ребер жесткости фундамента.

• Изготовление хомутов для каркасов.
• Изготовление каркасов.
• Монтаж каркасов в опалубку.

• Монтаж труб теплого пола.
• Монтаж коллектора.
• Подключение труб к коллектору.
• Опресовка системы теплого пола.

 Укладка бетона шведской плиты:

• Подача бетона в опалубку.
• Разравнивание бетона, контроль ровности поверхности по ротационному нивелиру.
• Выравнивание бетона с помощью виброрейки.
• Затирка бетона скребком.
• Затирка бетона затирочной машиной – «вертолетом».

 Отмостка шведской плиты:

Укладка экструзионного пенополистирола под отмостку.

В результате всех работ получается утепленная шведская плита — готовый шведский фундамент с вмонтированным в него теплым полом. В следующей статье я расскажу как закрепить насос в скважине своими руками.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Плюсы и минусы

Шведская фундаментная плита отличается от других популярных фундаментов своими конструктивными и функциональными особенностями. Преимущества следующие:

1. Экономия денег. УШП не требует обустройства глубокого котлована, поэтому можно обойтись без аренды тяжелой техники.
2. Долговечность. За счет расположения утеплителя происходит постоянная поддержка оптимальной температуры, что увеличивает срок службы всего основания.
3. Продуманная конструкция. Позволяет монтировать главные инженерные коммуникации еще до начала строительства. Работы ускоряются, исключается обустройство технического подполья с водопроводными и канализационными трубами.
4. Пригодность для установки на любых типах почв. Плита располагается на поверхности земли, поэтому она не подвергается воздействию грунтовых вод. При этом возрастает несущая особенность основания.
5. Герметичность, отсутствие мостиков холода. Исключено появление сырости, плесени, грибка на площади фундамента.
6. Сокращение временных и финансовых затрат на отделочных работах. Благодаря идеально ровной поверхности, плита считается хорошим готовым черновым основанием для укладки напольных покрытий.
7. Хорошие теплоизоляционные свойства. Уменьшаются расходы на отоплении и повышается уровень комфорта в доме, даже при внедрении системы «теплый пол».

Многие люди считают УШП не лучшим видом фундамента. В качестве аргументов они приводят следующие факторы:

• высокая цена материала;
• невозможность создания подвалов;
• недостаточная жесткость теплоизолирующего слоя, провоцирующая последующую усадку сооружения;
• высокий риск порчи пенополистирола грызунами;
• неизвестен срок службы утеплителя;
• сложность формирования конструкции на покатых участках;
• ограничения к этажности возводимых построек.

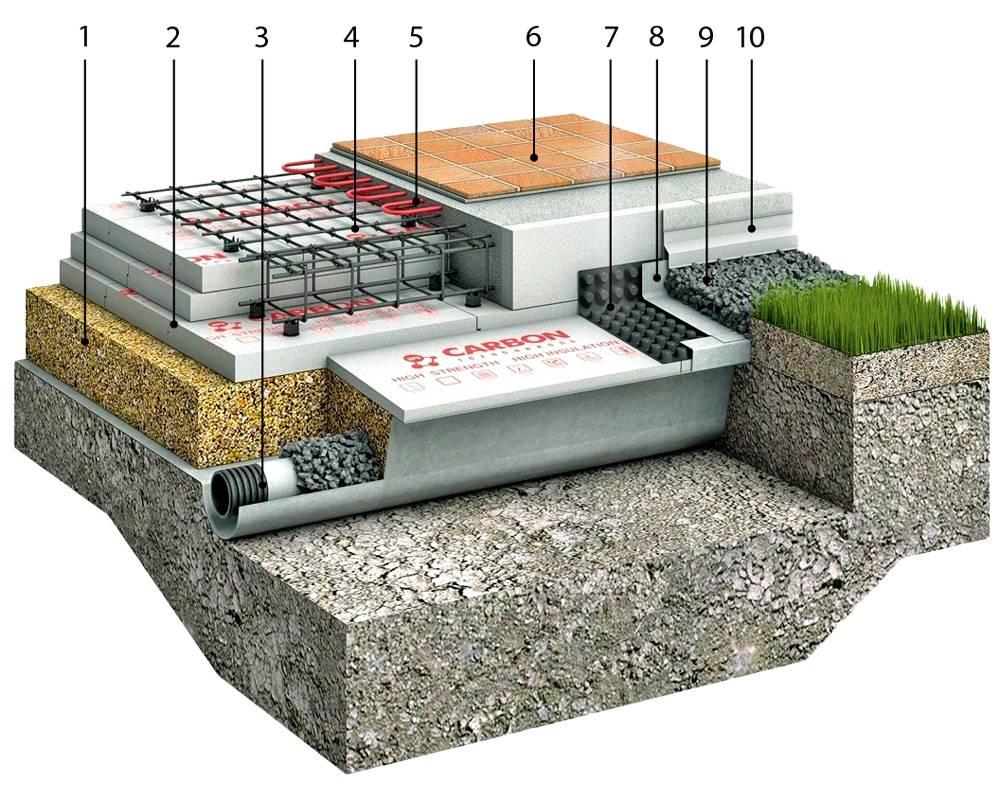

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

Шведская плита фундамент в разрезе

• армированного слоя;
• пласта амортизации;
• изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Области использования

Наибольшей популярностью такая технология пользуется в Эстонии и прочих странах Прибалтики. Она идеально подходит для регионов с холодным климатом и даже с близким расположением грунтовых вод. Фактом, подтверждающим эффективность фундамента типа УШП, является использование его на Скандинавском полуострове, где достаточно суровые климатические условия. В настоящее время такую технологию активно применяют на территории России.

Она обеспечивает жесткую конструкцию, которая успешно противостоит движению почвы в различных направлениях. Под ней расположен качественный слой утеплителя, который устраняет все проблемы, связанные с промерзанием. Даже в самые сильные морозы такая основа не теряет своих свойств и не деформируется. Утепленную плиту целесообразно использовать в следующих случаях:

• в холодных регионах, чтобы свести к минимуму теплопотери;

• при высоком уровне грунтовых вод, где она защитит вас от затопления;

• для индивидуального строительства, если вы планируете использовать систему теплый пол;

• на неустойчивых и грунтах, склонных к пучнению.

Технология заливки утепленной шведской плиты

Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.

Земляные и дренажные работы

С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.

Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.

Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.

Как выглядит УШП фундамент

Порядок земляных работ:

1. Геотекстиль покрывается слоем щебня.
2. Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
3. По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).

Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.

Инженерная разводка и амортизационная подушка

Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.

На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.

Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.

Формирование теплоизоляционного слоя

Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.

Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.

Армирование и внедрение теплого пола

Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.

В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.

Армирование и внедрение теплого пола

Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.

Бетонирование основания

Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.

Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.

Особенности фундамента

Утепленная шведская плита – это современная система плитного цельного фундамента, представляющая собой утепленную по всему периметру пенопластом плиту с вмонтированным теплым полом и прочими коммуникациями.

Шведская плита состоит из слоев:

1. Почва.
2. Песчаная прослойка.
3. Коммуникационные отводы.
4. Щебень.
5. Пенополистирол в качестве утеплителя.
6. Армированная сетка.
7. Система теплых полов.
8. Бетонная стяжка.

Такой вид основания может применяться на грунтах:

1. С высоким уровнем подпочвенных вод.
2. С перепадом высоты (до 25 см).
3. Дисперсных, увеличивающихся в объеме при переходе в стылое состояние из талого.
4. Насыпных.
5. Органических (торф, ил).
6. УШП-фундамент рекомендовано использовать при строительстве домов.
7. Кирпичных.
8. Деревянных.
9. Блочных.
10. Каркасных.

Специфика этой конструкции заключается в том, что она совмещает в себе разные функции, такие как основание под дом, перекрытие и отопительную систему первого этажа, основание под чистовой пол, не требующий дополнительного слоя.

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

• при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
• в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
• монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
• еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
• такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

• невозможность обустройства подвального помещения;
• слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
• сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.
