Как штробить стены, потолок под проводку

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

• слесарное или строительное зубило и молоток;
• электрическая дрель или перфоратор;
• угловая шлифовальная машина с набором абразивных дисков;
• специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

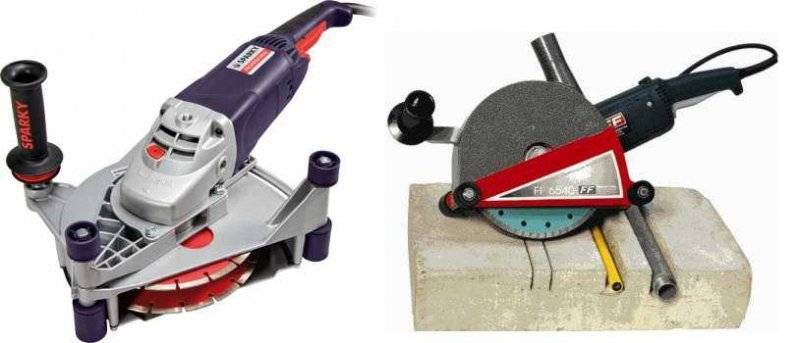

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Советы по штроблению

Хоть вы и не мастер, но все-таки прислушайтесь к умным советам. Не пытайтесь сделать все быстро и за пару часов. Лучше семь раз отмерить и один раз отрезать, чем наоборот – так гласит народная мудрость.

• При скрытой форме прокладки (когда провода проходят под слоем штукатурки или в перегородках до 80 мм), провода прокладывают параллельно архитектурно-строительным линиям.
• Расстояние проводов (горизонтально проложенных) от плит перекрытия не может быть больше 150 мм.
• В стенах, чья толщина более 8 см, борозды для проводки можно проводить по самому короткому пути, а при работе с тонкостенной внутрикомнатной перегородкой штробить разрешается, как мы уже указали, параллельно строительным линиям, имея расстояние между горизонтальными трассами и плитами перекрытия не больше 15 см.
• Штроборез может делать линии на стенах сразу двумя алмазными дисками (расположенными один рядом с другим). Это быстро и надежно.
• Используя специальную технику (штроборез), не забудьте и про пылесос, который необходим для сбора пыли. Лучше если это будет промышленный и мощный бытовой прибор (такой пылесос не перегревается быстро и выносит большие нагрузки).
• Для работы со стенами выбирать инструмент необходимо из расчета плотности материала, который придется штробить.
• Углубления в стене используются не только для прокладки электропроводки, но и системы трубопроводов (ширина может достигать 5–10 см).
• Перед началом штробления (если это старая квартира), проведите соответствующие меры (прозвонку поверхности), чтобы удостовериться, что на этом месте работ не имеется уже в наличии скрытая устаревшая проводка.
• Не проводите сами работы, если у вас давняя аллергия на пыль – спасти ваши дыхательные пути от нее вам не поможет ни маска, ни лекарственные препараты.
• При проведении каналов под трубы (для дальнейшего сокрытия труб под слоем штукатурки), лучше проверить стены путем прозвона. Это поможет удостовериться в том, есть или нет в ваших стенах скрытой электропроводки.
• Имейте в виду, что вся процедура замены электропроводки – это достаточно серьезная вещь и вам понадобится опыт, а еще лучше соответствующая квалификация (так что подумайте, настолько ли дорого вам обойдется выполнение сложных работ профессионалами в обмен на обеспечение гарантии качества и надежности).

Теперь вы знаете как проштробить стену под проводку. Так что – желаем удачи!

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

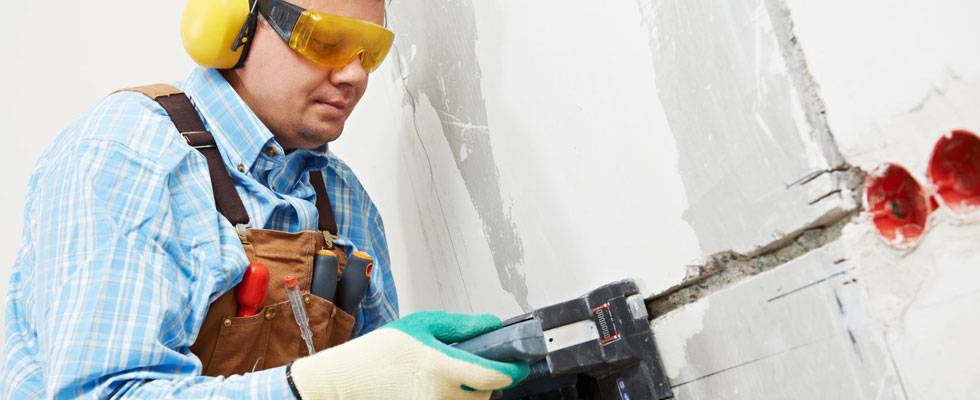

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

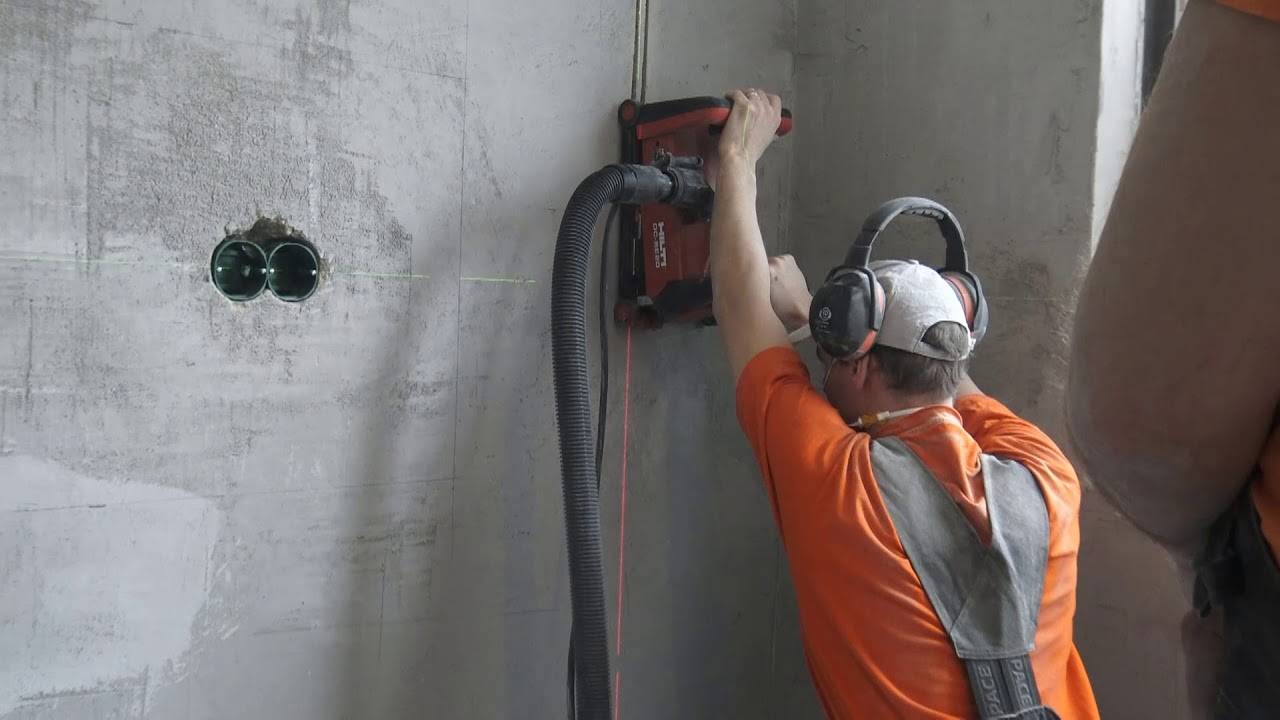

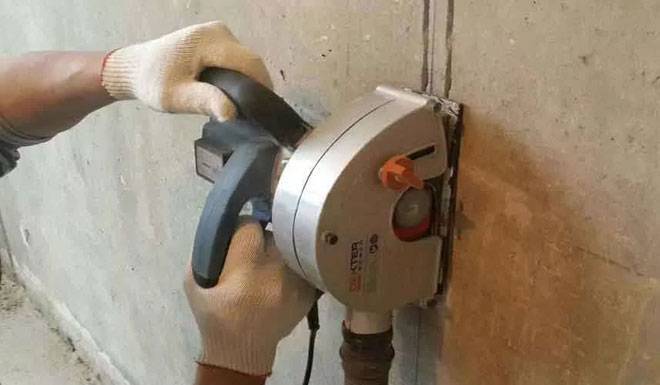

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

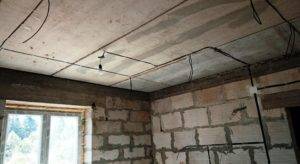

Можно ли штробить потолок и чем замазать штробу

Многие виды ремонтных работ в квартире или доме, такие как покраска, шпаклевание и наклеивание обоев, могут быть выполнены без специальных навыков и знаний. Но заменить электропроводку самостоятельно намного сложнее, особенно если необходимо произвести штробление потолка под проводку.

Для чего нужно штробить потолок

В любом жилом помещении укладка электропроводки осуществляется закрытым способом. В современных панельных и монолитных домах электрические кабели прокладываются в специальной трубе, а распределительные коробки, розетки и выключатели устанавливаются в нишах на бетонной поверхности. Провода, которые подводятся к потолочному светильнику, также спрятаны внутри перекрытия.

Если во время ремонта осуществляется любая модернизация электрической сети (замена проводки, перенос выключателя или установка дополнительной розетки), то для укладки кабелей придется делать штробу — специальную канавку в бетоне. В тех случаях, когда электропроводка повреждена, например, после затопления соседями сверху, для ее восстановления также потребуется штробление.

Способы штробления потолка

Процесс вырезания канавок в бетонном перекрытии весьма трудоемкий и сложный. Данный тип работ всегда необходимо начинать с нанесения разметки будущих мест укладки проводки. В зависимости от используемых инструментов штробление потолка осуществляется одним из четырех способов:

1. Молотком и зубилом. Это самый экономный, но, в то же время, самый долгий способ, который заключается в выбивании небольших ямок вдоль краев будущей штробы и постепенного снятия слоев материала до образования борозды глубиной 25 мм.
2. Перфоратором. Для этого, помимо широкого бура, потребуется специальная насадка для перфоратора в виде лопатки. Сначала с помощью бура по линии разметки делаются отверстия глубиной 25 мм через каждые 10 см. Затем слои материала между отверстиями снимаются с помощью лопатки. Данный способ позволяет штробить быстрее, однако борозды могут получиться неровными.
3. Болгаркой. С помощью болгарки с алмазным диском делаются надрезы вдоль линий разметки по краям борозды, а затем слой бетона между ними снимается зубилом или перфоратором. Такой способ позволяет сделать штробу идеально ровной.
4. Штроборезом. С помощью этого инструмента канавки делаются быстро и получаются идеально ровными, а пыль и мусор собираются через специальное отверстие, к которому подсоединяется труба пылесоса. Главный недостаток этого способа — высокая стоимость самого штробореза.

Правила укладки проводки

Штробление потолка производится по заранее нанесенной разметке, однако при планировании разводки электрической сети следует заранее составить подробный чертеж с указанием всех коммутационных узлов и точек подключения, а также учитывать правила и рекомендации по укладке кабелей в штробу:

• Проводка прокладывается под прямым углом и по кратчайшему пути;
• Расстояние от штробы до угла должно быть не менее 100 мм, а до газопроводной трубы — не менее 400 мм;
• В панельном доме применение шва между плитами в качестве кабель-канала запрещено;
• Монтаж электропроводки начинается с установки распределительных коробок;
• Коммутационные узлы должны находиться за пределами потолка;
• Пересечение кабелей при их укладке не допустимо;
• Укладывать в штробу можно только кабели оптимального сечения, которое вычисляется исходя из максимальной нагрузки.

Как и чем заделать штробу

После того, как канавка в бетонном потолке сделана и в нее уложены кабели, необходимо замазать штробу с проводкой. Это можно сделать самостоятельно с помощью обычного шпателя. Однако для того, чтобы поверхность после заделывания была идеально ровной и прочной, необходимо придерживаться трех простейших правил:

• Грунтование. Перед укладкой кабеля в штробу ее рекомендуется хорошо прогрунтовать. При этом грунтовка должна наноситься в большом количестве при помощи широкой кисти, которая позволяет ей проникнуть глубоко внутрь канавки.
• Нанесение раствора. После полного высыхания грунтовки штробу дополнительно смачивают водой и наносят раствор с помощью шпателя «елочкой», или движениями крест-накрест, направленными к стенкам канавки.
• Удаление лишнего раствора. После нанесения раствора на месте штробы остаются характерные бугры, которые лучше убирать посредством металлической гладилки, причем держать ее нужно под прямым углом к стене.

В качестве материала для заделки канавок для проводки обычно применяется раствор на основе алебастра или гипса. Однако алебастр застывает намного быстрее, что сокращает время для выравнивания поверхности. Применение гипсовой штукатурки позволяет работать с раствором до его полного застывания в течение 20 минут.

Технология штробления стен

Этот процесс может выполняться вручную, с применением электроинструментов или комбинированным способом.

Рассмотрим, как делать штробы по различным технологиям:

1. Использование зубила или долота. Сначала делаются насечки по обоим краям будущей канавки. Это необходимо для того, чтобы избежать крупных сколов при последующем долблении. После этого сверху вниз начинается вбивание зубила в намеченный контур. Расширение и углубление проводится после прохождения всей канавки. Применять такой инструмент по камню и бетону нецелесообразно, так как эти материалы слишком прочны для ручной работы.
2. Перфоратором. Чем хорош этот способ, так это возможностью все сделать одним инструментом. Исходя из этого снижаются материальные затраты и время работы. Штробы изготавливаются двумя способами. Первый предполагает использование бура диаметром 25 мм. По разметке делается множество отверстий на расстоянии 8-10 мм друг от друга. Затем они соединяются зубилом. Второй способ предполагает использование широкой лопатки, которой сразу выбивается канавка нужного размера. Бурение проводится сверху вниз и слева направо на себя.
3. Болгаркой. Использование диска с алмазным напылением позволяет делать надрезы быстро и точно. После изготовления двух параллельных надрезов их содержимое выбивается ручным зубилом или перфоратором.
4. Штроборезом. Это довольно дорогое приспособление, но им можно делать идеальные надрезы как по ширине, так и по глубине. Под каждое конкретное задание проводится настройка параметров штробореза. Вертикальные надрезы делаются снизу вверх, а горизонтальные — в любом направлении. Однако после нанесения надрезов приходится потрудиться, чтобы расчистить промежутки между ними.

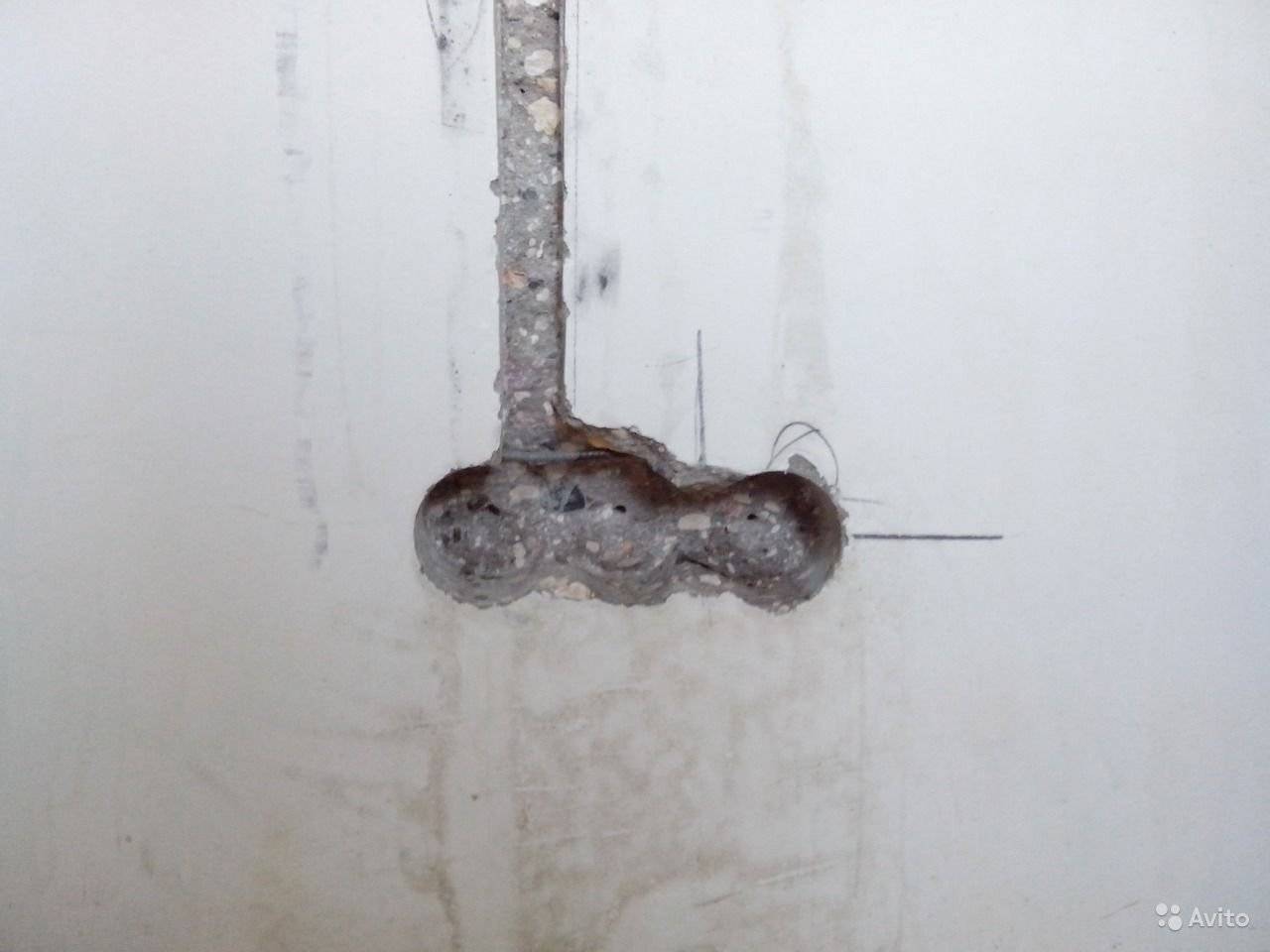

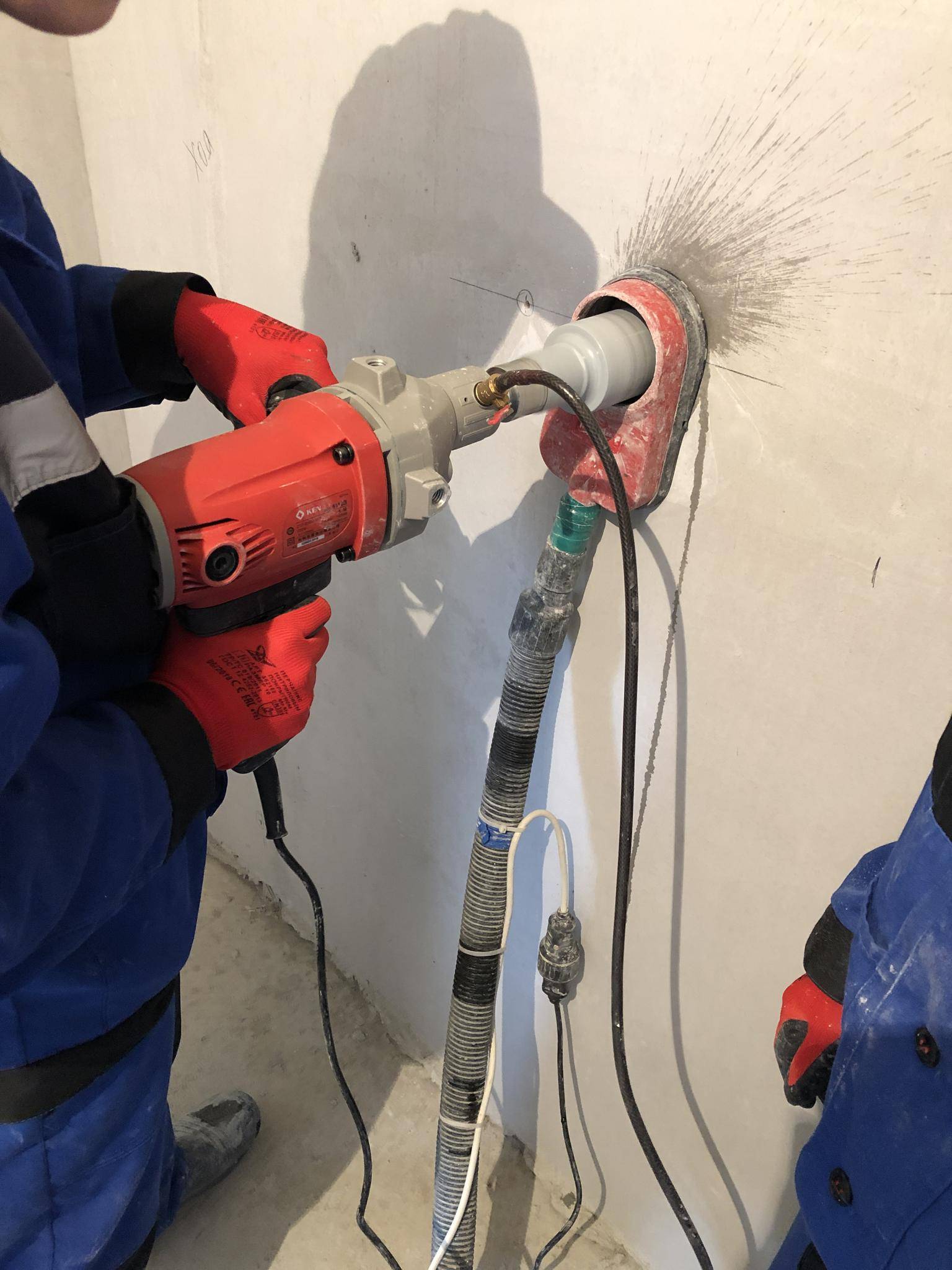

Если необходимо сделать нишу под монтажную коробку, то сначала в стене вырезается ее контур. После этого внутренний материал разрезается на полосы шириной 15-20 мм. Очистка пространства ниши производится перфоратором или ручным инструментом.

Сделать штробы своими силами может каждый домашний мастер. Необходимые навыки приобретаются в процессе работы. Если есть такая возможность, то целесообразно потренироваться на куске бетона или кирпичной кладке.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Какой инструмент нужен

Один из ключевых моментов — выбор правильного инструмента для того, чтобы штробить стены было максимально удобно.

Молоток и зубило

• дешево;
• доступно;
• очень неудобно;
• утомительная продолжительность операции.

Вариант для извращенцев самых выносливых и терпеливых. Все бы ничего, но в итоге штроба получается далеко не ровная. Однако если под рукой нет ничего более подходящего, то свои эстетические критерии можно задвинуть куда подальше и выбрать этот способ. Особенно если вы имеете дело не с бетонным основанием, а со стеной из кирпича.

Перфоратор

• быстро;
• чисто;
• шумно;
• удобно.

Словно в противовес молотку и зубилу перфоратор оперативно позволит вам проштробить стены, однако качество полученной штробы вряд ли удовлетворит вас: если вы желаете видеть ровный и красивый результат, то лучше рассмотрите другие инструменты.

Болгарка

• быстро;
• пыльно;
• удобно;
• ровно.

На выходе получаем идеальную штробу под проводку, которой можно долго любоваться. А также горы пыли и мусора, которые потом с трудом убираются даже самым сильным пылесосом. Пожалуй, грязь, которая остается — единственный минус этого способа.

Штроборез

• идеальная ровность;
• быстро и удобно;
• высокая цена на инструмент.

Да, молотком лучше всего забивать гвозди, перфоратором — закручивать саморезы, а штроборезом, соответственно, делать красивые и ровные штробы с четко отмеренной глубиной отверстия и заданной шириной. Вот только цена на этот полезный инструмент отпугивает многих.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Особенности выполнения работ в зависимости от материала стен

Особенностью штробления в бетоне является то, что бетон обладает высокой прочностью.

Часто возникает вопрос: можно ли осуществлять штробление несущих стен в панельном доме? Можно, но здесь есть свои особенности.

При проделывании штроб в несущей стене особое внимание следует уделить арматуре, которая расположена в стене. Нужно избегать ее повреждения, так как это может привести к коррозии металла и возможному ослаблению несущих конструкций. Для того, что бы не допустить повреждения арматуры нужно пользоваться металлоискателем

Для того, что бы не допустить повреждения арматуры нужно пользоваться металлоискателем.

Кроме этого, при штроблении несущих стен панельных домов категорически запрещено делать горизонтальное штробление, так как несущая панель постоянно находится в напряженном состоянии и любое уменьшен ее сечения, может привести к обрушению панели перекрытия и даже всего дома.

Если все же необходимости штробления нельзя избежать, то штробы на несущие стены следует располагать только в вертикальном направлении, которое соответствует направлению ребер жёсткости панельных конструкций.

При штроблении несущих стен панельных домов следует делать как можно меньшее количество сгибов углубления, а длину канала не более 3 метров.

Определенные особенности существуют и при штроблении стен из силикатного кирпича. Силикатный кирпич уступает по прочности бетону, а потому штробы в нем проделывать легче.

К особенностям штробления стен из силикатного кирпича следует отнести то обстоятельство, что при штроблении следует учитывать его природные свойства, такие как повышенная впитываемость влаги и восприимчивость к агрессивным средам.

Влага, в случае попадания на кирпич, ухудшает его теплоизоляционные свойства, а агрессивные среды, имеющиеся в почвах, могут привести к реакции с известковой основой кирпича и его разрушению, в результате чего может быть разрушено все здание.

В связи с этим, при штроблении стен из силикатного кирпича особе внимание следует уделять тому, что бы штробы не соприкасались с источником влаги и открытой почвой

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Watch this video on YouTube

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Каким раствором заделать штробы

Для заделки штроб, в которых находится электропроводка, нет единого раствора, применяемого мастерами. Вот список строительных смесей, которым отдают они предпочтение:

• Гипсовая штукатурка. Применяется она в сырых помещениях для того, чтобы заделать весьма глубокие и средние канавки. Время полного высыхания около суток.
• Среди готовых смесей широкой популярностью пользуется Ротбанд, Основит и Волма. Однако в сравнении первый из них при более низкой цене обладает отменным качеством.
• Клей гипсовый типа Перлфикс.
• Если стена готовится под облицовочную плитку, то заделывать можно тем же плиточным клеем или же цементным раствором.
• Штукатурным раствором на цементно-песчаной основе.

Главное, чтобы проводка была с целостной изоляцией и без заизолированных скруток. Не рекомендуется выполнять заделку штроб герметиком, монтажной пеной. Ею заделывают щели и дырки в стенах, а при нагреве кабеля пена может загореться или же оплавиться, а герметик служит лишь для герметизации элементов.
