Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.
При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.
Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов

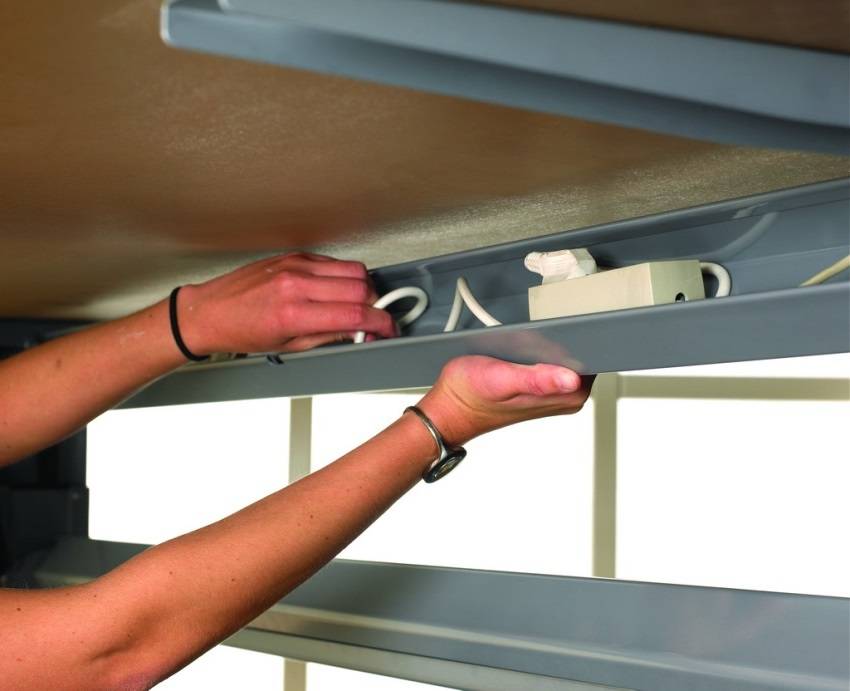

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
Подготовка к монтажу
После выбора типа и модели потолочного плинтуса выполняется ряд подготовительных работ:
- Составляется схема прокладки и распределения проводов по комнате для подключения электротехнических устройств: приборов освещения, телевизора, музыкального центра, видеокамер, пожарной или охранной сигнализации и т. д.
- Делается расчет необходимых материалов: замеряется периметр помещения и длина отводов. Все суммируется и полученная цифра увеличивается на 5-10% (с учетом отходов при подгонке).
- Определяется количество внутренних и внешних углов, соединительных элементов, угловых кронштейнов, отводов, заглушек (отдельно левых и правых), коробок, розеток, выключателей и других фасонных изделий, которые понадобятся для монтажа плинтусов и проводки.
- Рассчитывается количество крепежных материалов: саморезов и дюбелей 6х40 мм (через каждые 40-50 см плюс 20% на неровные поверхности), клея, плинтусных планок, электротехнических клипсов, если предусмотрено крепление проводов на стене или потолке.
- Подготавливаются инструменты:
- рулетка;
- карандаш;
- линейка;
- уровень;
- стусло;
- перфоратор;
- шуруповерт или отвертка;
- молоток;
- ножовка;
- острый нож.
Способ №2 – Дюбель-гвозди

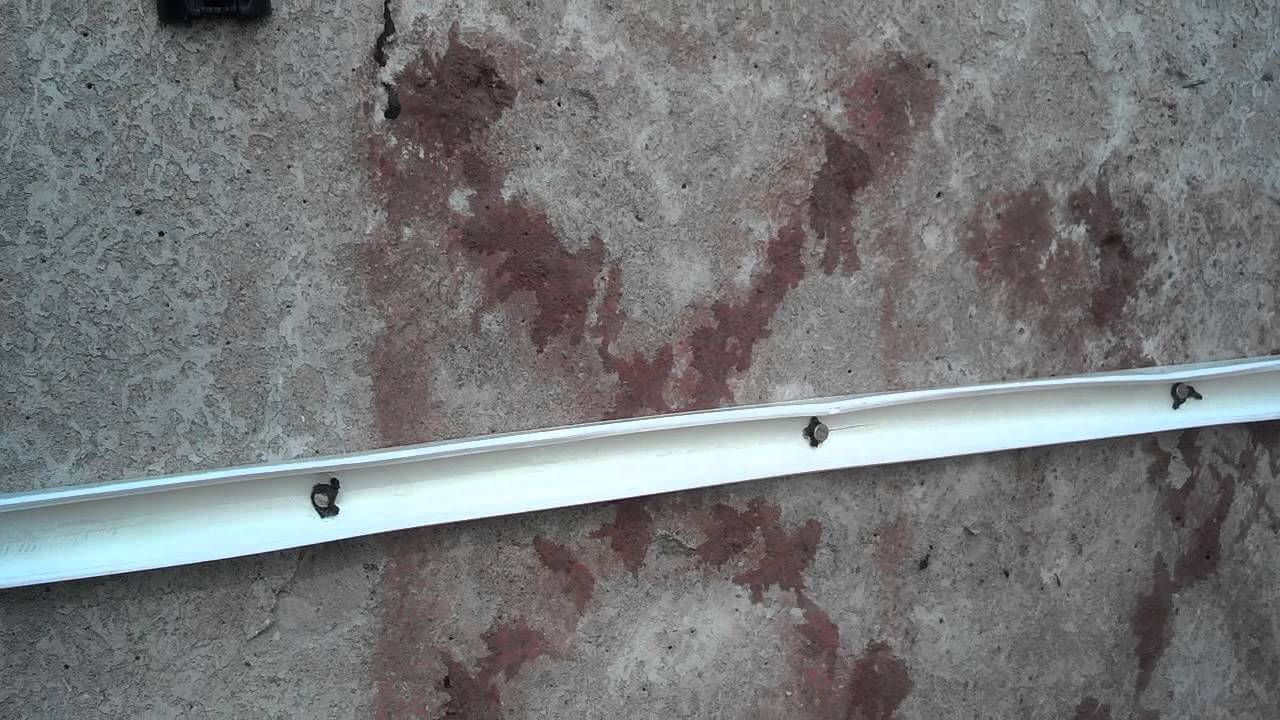

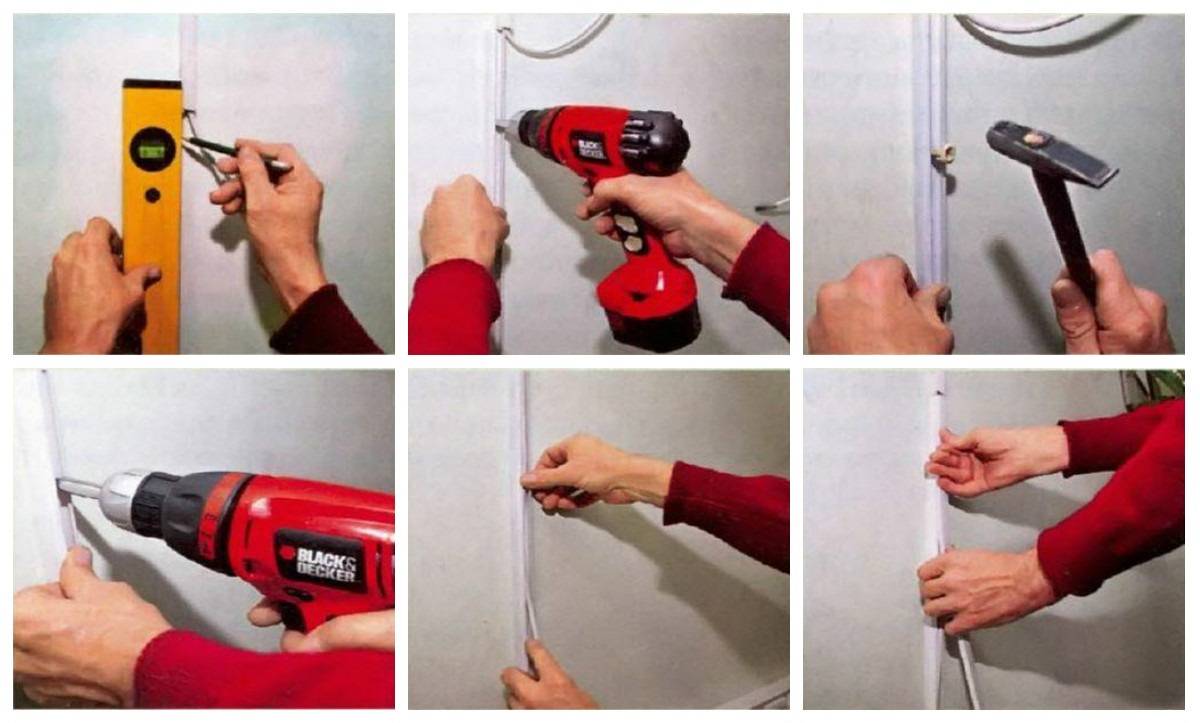

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:
- Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
- Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
- Засверлить отверстия согласно отметкам на стене.
- Приложить пластиковый короб и вбить в соответствующие места дюбеля.
- Молотком забить гвозди.
Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича
Особенности крепления на разных материалах
На некоторые поверхности канал установить легко. При работе с проблемными материалами, например гипсокартоном, могут возникать затруднения.
Деревянная стена
Наиболее простым считается крепление лотков саморезами. Длина шурупа составляет 1,5–2 см. В кабель-канале высверливают отверстия с шагом 20 см, которые будут применяться для фиксации. Так работать легче, но монтаж отнимает больше времени. Опытные строители вкручивают саморез одновременно в дно канала и стену.
Когда шуруп попадает на выпуклый участок вагонки, его можно затягивать. При вкручивании крепежного элемента в вогнутую область саморез нельзя вводить до упора. Шуруп не должен деформировать пластикового лотка.
Крепление на деревянные стены требует осторожности
Бетон
Монтаж конструкций в этом случае требует выполнения дополнительных действий. Можно установить изделие без сверления, приклеив его жидкими гвоздями. Перед тем как закрепить кабель-канал на бетонной стене, лучше всего подготовить саморезы для твердых материалов.
Потребуется прочное сверло (например, с победитовой напайкой). Такой способ используется при необходимости проделать небольшое количество отверстий. Более надежным считается сверление ударной дрелью или перфоратором.
Гипсокартон
Материал состоит из гипсовой сердцевины и 2 бумажных покрытий. Листы популярны у профессиональных строителей. С помощью материала легко выравнивать стены, создавать перегородки и технологические короба. Однако владельцы домов и квартир не хвалят гипсокартон.
Листы характеризуются низкой прочностью, при повреждении картонного покрытия рассыпаются. Проводить кабели в каналах по ним сложно. Применение саморезов нецелесообразно, поскольку резьба быстро прокручивается, прочность фиксации сильно снижается. Выходом из положения становится применение жидких гвоздей.
Устройство и виды кабель-каналов для электропроводки: типы, цены изделий
Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.
Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки
Для монтажа используются:
- заклепки;
- саморезы;
- специальный клей;
- винты и т.п.
После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.
В стандартном наборе обычно присутствуют:
- переходники;
- соединители L- или Т-образной формы;
- заглушки кабель-канала;
- углы и т.п.
Схема соединения кабель-канала при помощи дополнительной фурнитуры
Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.
В кабель-каналы для электропроводки можно укладывать следующие виды проводов:
- компьютерные;
- силовые;
- телевизионные;
- телефонные;
- слаботочные (видеонаблюдение и пожарная сигнализация).
Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.
Преимущества монтажа электропроводки в кабель-канале:
- Долговечный результат.
- Безопасность и практичность.
- Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
- Эстетически привлекательный внешний вид.
- Экономичность.
- Быстрый доступ к проводке.
Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

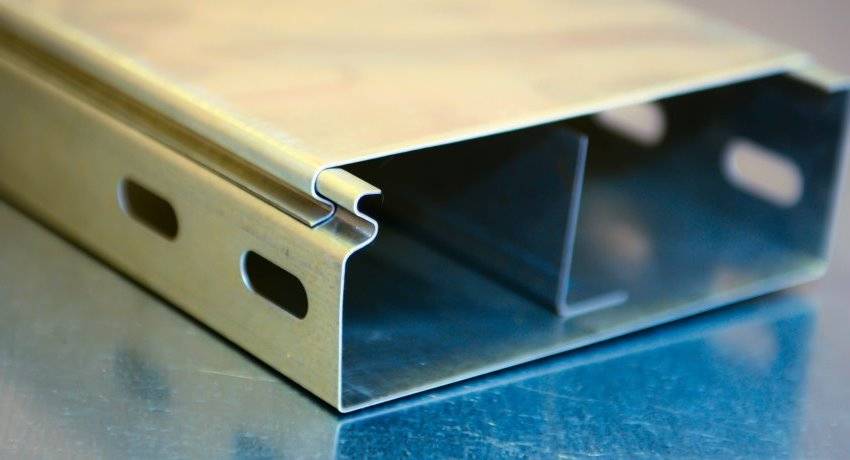

Характеристика металлических кабель-каналов
Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.
Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.
Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.
Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ
Преимущества металлических изделий:
- простая система монтажа;
- высокий уровень пожарной безопасности;
- большой выбор цветовых решений;
- наличие крышки, укомплектованной надежной защелкой.
Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.
Характеристика пластиковых коробов для проводов
Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.
Достоинства пластиковых коробов:
- облегченный вес конструкции;
- устойчивость к коррозийному воздействию;
- простая система фиксации;
- для монтажа крышки не требуется использование инструмента;
- доступная стоимость;
- высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
- не требуется особый уход;
- материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
- не подвергается деформационным изменениям под влиянием температурных скачков.

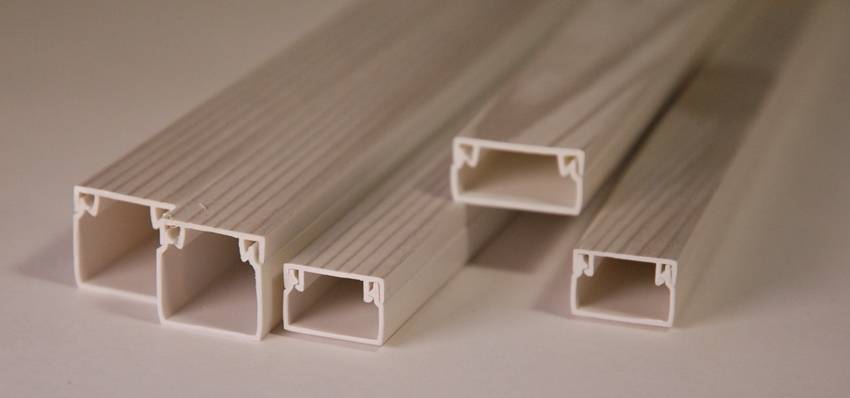

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами
Подготовка к монтажу, разметка поверхностей
Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).
Инструкция по монтажу Установите короб по нанесенной разметке
Вот как правильно поделить процесс на этапы:
- первоначально составляется схема прокладки электропроводки оптимальным образом;
- линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
- на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
- необходимые корректировки вносятся по ходу работы.
Повороты и углы можно сделать самостоятельно В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.
Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.
Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.
При наличии лазера можно не делать разметку
Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.
Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.
Легче работу выполнять по схеме: примерил – отрезал – закрепил.
Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.
Что такое кабель каналы?
Кабель — канал это электротехнический электромонтажный элемент с прямоугольным профилем, похожего на пенал. Предназначается для монтажа на открытую поверхность стены, пола или потолка с целью последующей прокладки в нем электрических, коммуникационных проводов и кабелей.
Под коммуникационными подразумеваются телефонные провода, интернет, телевизионные, антенные кабели и кабели систем безопасности. Кабель каналы состоят из основания (короба и крышки). Они повышают пожарную безопасность, придают электропроводке привлекательный вид, улучшают эстетику стен.
Кабель каналы изготавливаются из:
- Тонкой листовой холоднокатаной или оцинкованной стали. Короба могут быть сплошными и перфорированными (облегченный вариант);
- Алюминия;
- Огнеупорного пластика.
Алюминиевые короба считаются самыми дорогими. Они облицованы цветной полимерной пленкой, или пленкой, имитирующей различные породы древесины, камни.
Пластиковые пеналы не поддерживают горение, но на их установку введено ограничение. Потребляемая мощность тока, проходящего по проводам, не должна превышать 1000 Вт. Поэтому такие кабель каналы не рекомендуется прокладывать там, где предполагается эксплуатация энергоемких отопительных приборов. Пластиковые электрокоробы бывают:
- Белого цвета;
- Окрашенными в иной цвет, что позволяет подобрать кабель каналы в тон стены и сделать их менее приметными;
- Имитирующими натуральную древесину. Такие короба подбираются в тон столярных изделий дома (окон, дверей) или к цвету мебели.
Кабель каналы отличаются степенью защиты:

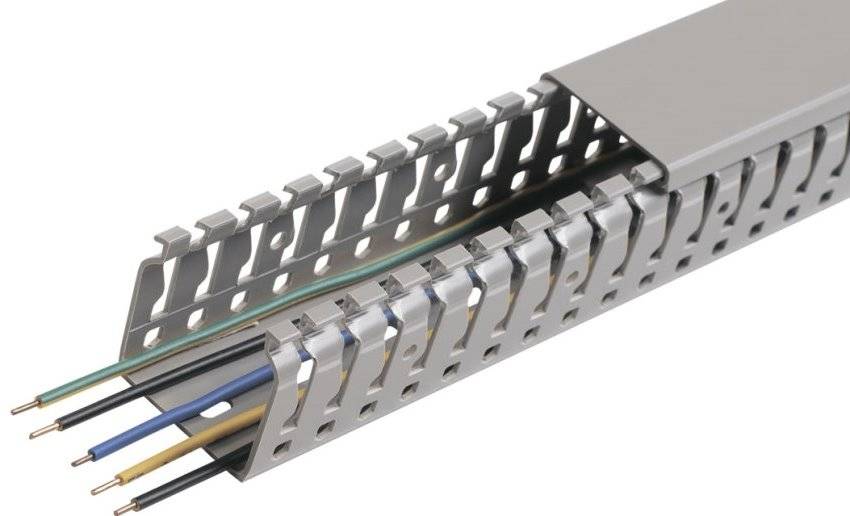

- Самая низкая степень защиты у перфорированных коробов (IT20). Такие короба могут применяться только в помещениях, защищенных от влаги, в них можно прокладывать провода с низкой токопроводностью;
- Сплошные закрытые короба имеют защиту (IT40). Это стандартная степень защиты для жилых помещений;
- Короба с повышенной защитой от влаги — IT44. Такие короба монтируются в банях и ванных комнатах, на мансардах, верандах. Одним словом, эти короба предназначены для помещений с повышенной влажностью воздуха.
Способ №3 – «Саморезы с пресс-шайбой»
Не следует выбирать для установки кабельного канала слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой.
Понадобятся такие инструменты:
- Перфоратор.
- Дюбель-гвозди.
- Острый нож.
- Уровень и карандаш.
- Отвёртка.
Для начала отведите на стене (потолке) ровную линию (для стен по уровню) и подготовьте к работе дюбель-гвозди, с которых нужно отрезать пластмассовую шляпку острым ножом. Делается это для того, чтобы канал плотно прилегал к стене. Мы будем использовать сверло по бетону диаметром 6 мм и, соответственно, дюбель-гвозди №6.

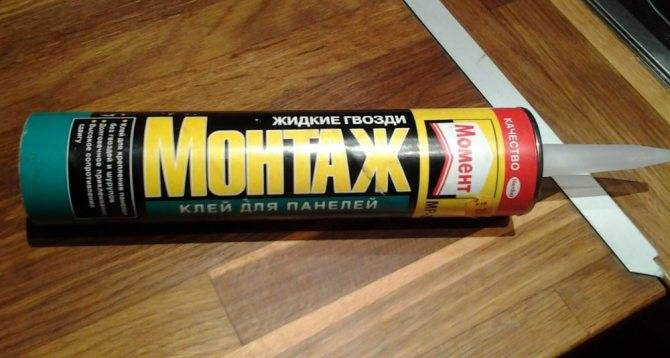

Крепление на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель — гвоздями.

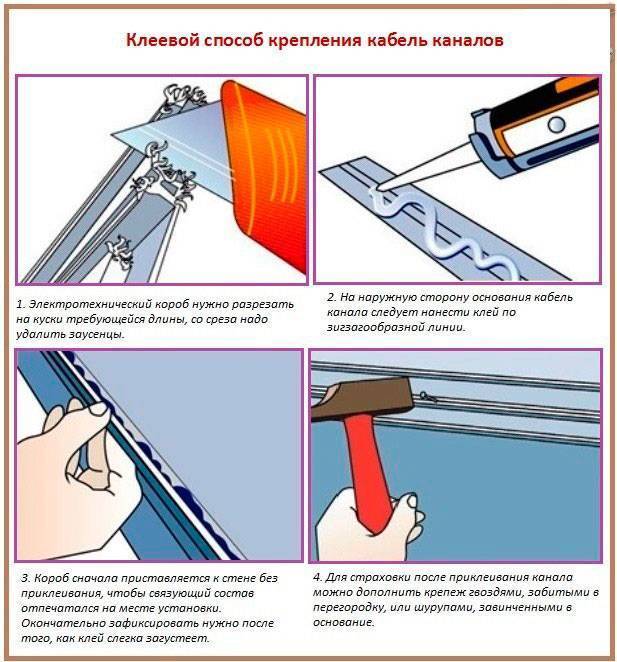

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене.
Помните, что демонтаж кабель канала, приклеенного к стене жидкими воздями, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.
Варианты креплений к стене
Существует несколько способов крепления кабель-каналов к потолку или стене:
- Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
- Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
- Для бетонной или кирпичной стены применяют дюбель-гвозди.
- Совместить метод проклеивания и вкручивания саморезов.
В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.
Советы по монтажу углов и стыков кабель-каналов

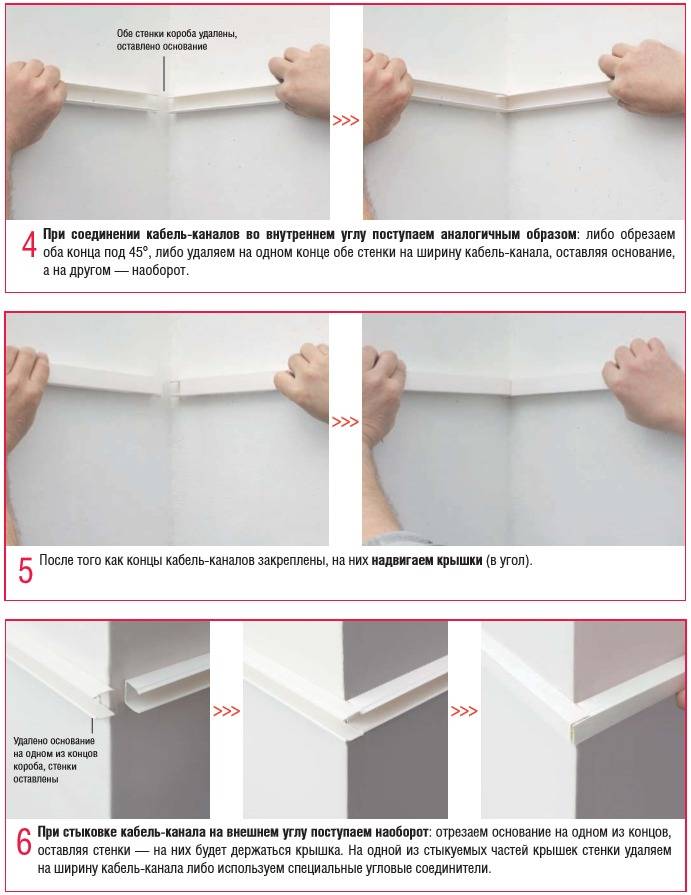

При использовании специальных аксессуаров места прохождения пластиковыми КК внешних и внутренних углов стен или пола закрываются, соответственно, внешними и внутренними уголками, эстетично вписываясь в интерьер помещения. Стыки коробов КК можно подрезать с небольшими отклонениями от прямых углов и прямолинейности реза, если применять соединители, скрывающие места соединений секций.
При отсутствии элементов заводского исполнения угловые переходы можно выполнить следующим образом:
- Для прохождения внутреннего угла необходимо:
- в месте изгиба трассы КК сделать надрезы по боковым сторонам короба глубиной разрезания до уровня пластикового основания;
- согнуть короб под нужным внутренним углом;
- установить короб на месте перехода и прикрепить его на стене одним из ранее описанных способов (в зависимости от материала стены);
- закрыть короба отрезками крышек.
- Для монтажа КК по внешнему углу короб подрезается и фиксируется по аналогии с работами для внутреннего угла. Однако на крышке делаются надрезы под углом 450 с центром угла на линии изгиба.
Применение кабель-каналов при обустройстве домашней и цеховой электропроводки значительно упрощает проектирование и прокладку кабельных сетей, ускоряет монтажные работы и позволяет повторное полноценное использование проводов и кабелей после демонтажа проводки.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Плюсы и минусы электропроводки в кабель-канале
Использование электротехнических лотков сопровождается следующими положительными моментами:
- Монтаж выполняется с применением минимального количества инструментов.
- Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
- Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
- Можно без проблем добавить точки подключения.
Единственным не очевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.
Прокладка провода в кабель канале и установка розеток и выключателей
Монтаж кабель-канала к стене: выбор размеров и материала, способы фиксации
Кабель каналы для прокладки открытой электропроводки
Кабель каналы: виды и размеры
Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева
Правильный монтаж СИП кабеля: как выполняется и что для этого нужно
Назначение кабель канала
Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.
Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.
Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.
Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.
Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.
Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.
Выбор кабель канала
Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.
Рассмотрим каждый вариант более подробно:
- Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.
Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».
- Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.
Способы крепления
Несмотря на всю универсальность кабельных коробов, потребуется выполнить правильный монтаж элементов. Для этого существуют различные варианты. Выбор конкретного зависит от типа поверхности, на которую планируется устанавливать короба. Далее представлены распространенные варианты крепления кабельных каналов.
Саморезы
Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.
Крепление плинтуса с кабель-каналом саморезами
Дюбель-гвозди
Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.
Дюбель-гвозди для плинтусов и пластиковых коробов
«Клопы»
Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

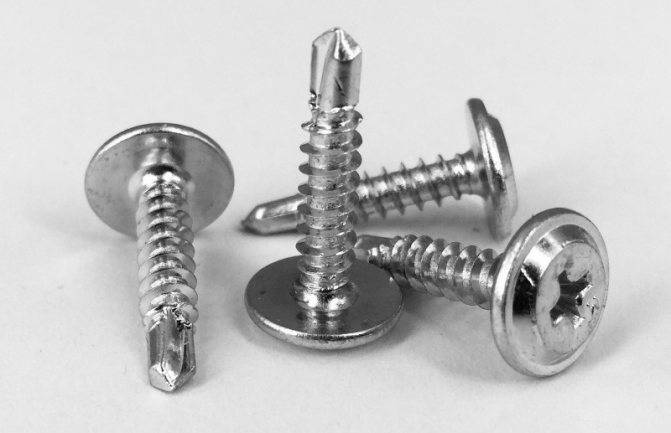

Саморезы с пресс-шайбой и сверлом
Жидкие гвозди
Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.
Клей жидкие гвозди для пластиковых панелей
Способы закрепления
Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.
| Способ закрепления | Порядок работы, советы | Монтажная поверхность |
| при помощи саморезов | саморезы по дереву вкручиваются шуруповертом в среднем через 50 см; их использовать рекомендуется длиной около 40 мм; применяется для быстрого монтажа пластиковых каналов; предварительное сверление отверстий не требуется | |
| дюбель-гвоздями (быстрый монтаж) | с короба снимается крышка; в нем насверливаются отверстия с шагом около 45 см; его прилаживают к поверхности, отмечая на ней расположение точек сверления; перфоратором делают в стене дырку; пластиковую часть гвоздя вставляют через короб в отверстие, металлическую после забивают | позволяет надежно закрепить на бетонной стене, кирпичной, каменной |
| «клопами» | закручиваются шуруповертом через указанное выше расстояние | тонкий металл (меньше 2-х мм) |
| клеем (жидкие гвозди) | наносят клеящий состав наизнанку подготовленного отрезка; прислоняют его на несколько секунд к отмеченному месту, отслоняют; ожидают, когда клей загустеют; прижимают обратно; дополнительно требуется применять дюбеля и саморезы | дерево, гипсокартон, обои, плитка, можно приклеивать и к бетонной поверхности |
Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:
Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).
При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.
Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.
Во время строительства дома монтаж электропроводки производится скрытым способом, под штукатурку. Полная замена электрической разводки, как правило, производится во время капитального ремонта. В этом случае в стене делаются штробы, в которые и укладывается провод.
Но как быть, когда нет возможности или желания заниматься пыльным штроблением стен? Или нужно подключить недавно установленный мощный электроприбор, например, водонагреватель? В этом случае многие выбирают открытый способ прокладки электропроводки, а крепление к стене осуществляется при помощи кабель канала.
