Подготовительные строительные работы
Перед началом строительства каркасного дома своими руками рекомендуется ознакомиться с видео, которое предоставляет информацию о пошаговой инструкции проведения работ. Для более полного понимания того, как возводятся каркасные дома своими руками, полезно будет посмотреть фото отдельных этапов строительства, которые предоставляют специализированные строительные сайты. Строительство каркасно-щитового дома начинается подбора его проекта. На сегодняшний день наиболее популярен каркасный дом 6 на 6 возводимый своими руками. Дело в том, что он наиболее удобен в эксплуатации, комфортен и имеет относительно небольшую стоимость.
При этом если вам нужен каркасный дом, построенный своими руками, технология его строительства может быть вами изучена самостоятельно с помощью специализированных веб-сайтов. На специализированном интернет-ресурсе можно ознакомиться с видеоуроком о том, как построить каркасный дом своими руками. Дополнительно такие ресурсы предоставляют подробную пошаговую инструкцию проведения процесса строительства.
В такой видеоинструкции подробно показан, процесс строительства от возведения фундамента до обустройства кровли дома. Перед началом строительства следует выбрать тип фундамента. Выбор типа основания зависит от типа грунтов на участке строительства. Наиболее оптимальным вариантом является использование ленточного фундамента. Такой фундамент следует возвести заранее перед началом строительства дома для того чтобы он успел устояться.
Винтовой свайный фундамент используется при строительстве дома на болотистой почве или на участке со слабыми грунтами. При использовании такого типа основания для каркасного дома можно значительно сэкономить финансовые средства и значительно сократить сроки возведения дома. При этом как ленточный, так и свайный фундамент рекомендуется в процессе возведения армировать. Это позволит значительно его укрепить и придать зданию дополнительную устойчивость.
Ещё одним этапом проведения подготовительных работ является устройство гидроизоляции фундамента. Дело в том, что она позволяет отвести от него излишнюю влагу и тем самым продлить срок службы всего дома. В зависимости от рельефа участка и уровня залегания грунтовых вод может потребоваться для защиты дома обустройство дренажной системы по всей площади участка.
Если вы начали строительство каркасного дома своими руками, посмотрите соответствующее видео поэтапно. Такой подход позволит вам выполнить большинство подготовительных и основных работ самостоятельно, не привлекая к ним сторонних специалистов. Например, те же земляные работы под фундамент и его возведение можно выполнить самостоятельно.
Утепляем стены
Наружные стены дома обшивают имитацией бруса, деревянной вагонкой, пластиковым сайдингом, как того пожелает хозяин дома. Утепление лучше сделать при помощи минеральной ваты. Она экологична, долговечна и не горит, что делает каркасники еще более выгодными и востребованными.
Схема правильного утепления каркасных стен
Материал запрессовывается во все щели между балок, чтобы убрать пустоты. Уберечь дерево от влаги поможет гидро- и ветрозащитная мембрана, которая крепится поверх утеплителя на стойки, и лишь затем набивается реечная обрешетка для вентфасада, который будет скрыт под внешней облицовкой. Изнутри для обшивки стен подойдет OSB или плиты из гипсоволокна, смонтированные поверх пароизоляции.
Инструкция к фундаменту
Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.
Ленточный фундамент для каркасника.
Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.
На заметку
Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.
В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.
Ленточный фундамент
Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.
Опалубка ленточного фундамента с арматурной сеткой
На заметку
Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.
Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.
Плитный фундамент
Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.
Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.
Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.
Фундамент залит монолитной плитой
Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.
Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку
Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.
Свайно-винтовой фундамент
Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.
Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.
Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент
Второй этап. Обвязка, изоляция, пол.

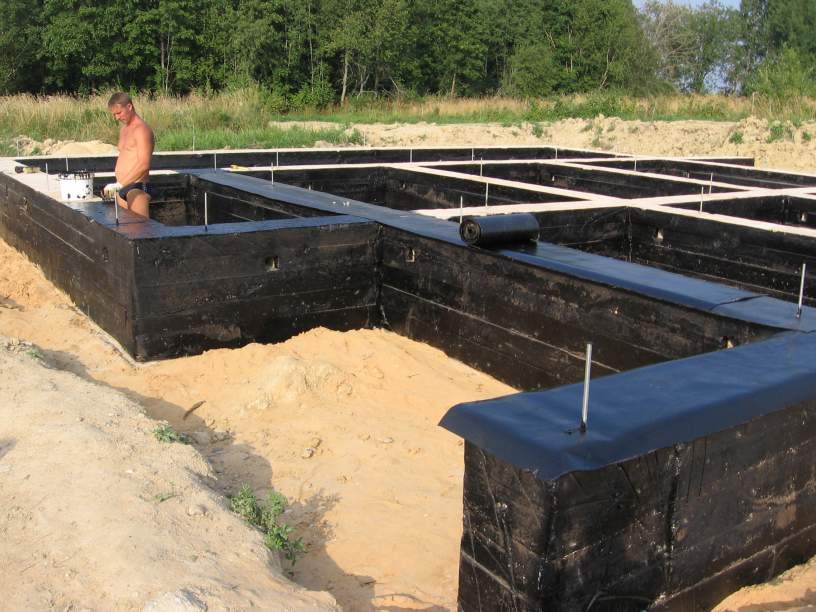

Вначале делаем гидроизоляцию фундамента, используя битумную мастику, рубероид или гидроизол. Первым слоем кладется жидкая изоляция, потом следует черед рулонной, а сверху крепятся сухие доски (лежни), края которых выравниваются по высоте фундамента. На первый слой досок укладывается второй, чтобы перекрыть возможные щели.
И уже к лежням крепятся доски обвязок – они устанавливаются на ребро, выравниваются и прибиваются к своей основе. Следующим шагом станет монтаж лаг – по способу крепления они напоминают установку обвязок, прибиваются косыми гвоздями.
Когда основа для пола подготовлена, можно приступать к его утеплению. Есть различные способы утеплить напольное покрытие, в том числе, можно использовать недорогой пенополистирол, тем более, что он не боится влаги. Ориентировочная толщина пенополистирола составит около 150 мм, укладывается он в 2 слоя для перекрывания стыков и швов. Дополнительно по периметру рекомендуется пройтись герметиком для обеспечения полной изоляции поверхности.
После изоляции настилаем черновой пол из досок и верхнего слоя фанеры. Если фанера достаточно велика (более 15 мм), то можно обойтись без повторного настила. Если нет, то лучше будет сделать еще один слой из досок внахлест с первым уровнем. Наш пол готов.

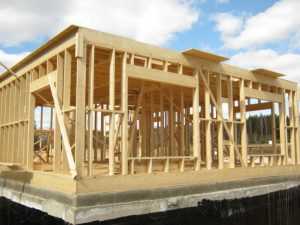

Сборка каркаса
Каркасное домостроение опирается на нормы СНиП 31-105-2002, составленного на базе зарубежных регламентов.
На верх фундамента укладывают обвязочный брус, закрепляют строго по уровню. Каркас собирают традиционно, устанавливая поочередно стойки в вертикальное положение, или способом «канадская платформа». В этом случае сборку проводят на готовом черновом полу горизонтально с последующим монтажом секторов в проектную позицию.
Стойки из строганой доски размерами 150х50 или 200х50 мм устанавливают с шагом 600 мм, крепят к нижней обвязочной балке, начиная от угла. По верху каркас скрепляют прочным брусом — верхней обвязкой.
Оконные и дверные перемычки усиливают досками, уложенными на ребро. Толщина такого элемента зависит от размера проема. Если он шире 800 мм, ригель должен быть не тоньше 150 мм.
Каркас укрепляют укосинами из доски, врезая их в верхний и нижний пояс, или перфорированной стальной полосой. Если для обшивки применяют жесткие листы – многослойную фанеру, ОСП – дополнительные элементы не устанавливают.
Листы наружной облицовки располагают в шахматном порядке с разбежкой швов, длинной стороной параллельно фундаменту. Такая укладка жестко связывает каркас в горизонтальном направлении.
Закладка столбчатого основания фундамента
Столбчатый фундамент из блоков
В зависимости от состояния грунта и массы будущего дома застройщик определяет тип фундамента. Практика показывает, что в качестве фундамента можно использовать любой тип – фундамент на винтовых сваях, ленточный, монолитная платформа или столбчатый. При строительстве столбчатого фундамента необходимо иметь на руках хотя бы примерный чертеж расположения стен.
Суть этого фундамента заключается в том, что столбы будут размещаться в углах здания и в местах максимальной нагрузки на конструкцию. Для фундамента этого типа применяют бетон, кирпич.
После её проведения и проверки качества можно приступать к изготовлению самих столбов. Для этого можно использовать отдельную опалубку, а можно устроить их производство непосредственно на участке.
Столбчатый фундамент с башмаком
Первым делом необходимо изготовить опору столба, её называют башмак. Посмотрите фото, на нём изображена свая с башмаком схематично. Его размеры составляют до 30 см в высоту и 25–30 см в сечении. В состав его конструкции входит арматурная сетка, которая расположена параллельно поверхности земли, может быть установлено несколько вертикальных арматурных прутков — они будут основой для столба. После того как башмак застынет, можно изготовить и основную часть фундаментного столба. Для этого можно использовать либо обрезок трубы, либо соорудить деревянную опалубку. Высота всей конструкции равняется сумме двух слагаемых – глубины ямы (высота промерзания) и величины выхода столба над землей (от 100 мм).
В качестве материала некоторые специалисты применяют традиционный бетон марок М300, а кто-то использует пескобетон. На самом деле тип применяемого бетона должен быть определен на стадии проведения расчетов. Главное, надо помнить, что материал для изготовления башмака и основы должен быть одинаковым. Для проведения дальнейших работ необходимо дать готовым деталям высохнуть. Этот процесс займет как минимум 7 дней, но если применять кирпичи или шлакоблоки, процесс высыхания ускоряется на несколько дней.
После того как столбы готовы, можно приступать к их установке. Для этого потребуется ямобур, который позволит вырыть яму под столб. Размер ямы должен превышать размеры башмака. Установка столбов проводится в строгом соответствии с разметкой фундамента. Столбы устанавливаются на расстоянии 1–2 м друг от друга в местах наибольшей нагрузки, например, под котлом отопления. После установки столбов пространство между ними и стенами ямы можно засыпать щебнем, песком.
Обустройство стен
Установка стен проводится посредством сборки каркасной конструкции, которая создаётся из металла или натурального массива. Для каркаса из древесины используется в основном дуб.

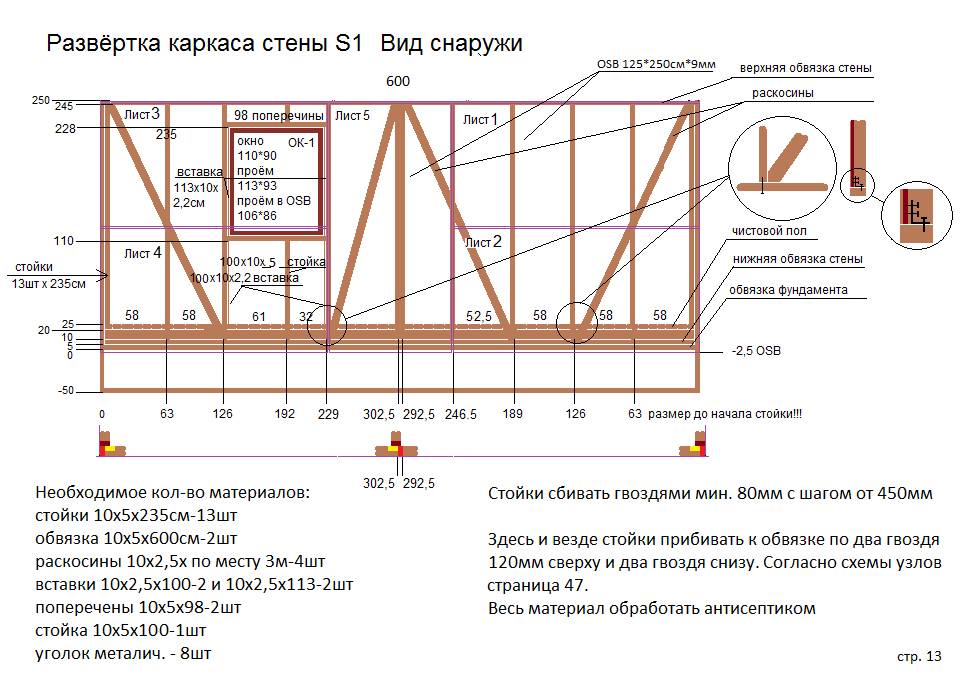

Сборка каркаса производится в соответствии схемой возведения каркасного сооружения. Изначально собирается стенной пролёт на напольной поверхности, затем в готовом виде элемент настенной поверхности устанавливает к полу.
При расчёте габаритов настенных поверхностей стоит учитывать тот факт, что каждый очередной пролёт имеет стойки меньше на одну толщину очередного пролёта.
Перемычки крепятся на непосредственно смонтированный каркас или на стадии, когда конструкция размещена ещё на напольной поверхности. Двери, а также окна в настенных каркасах устанавливаются по проектной документации.
Недостатки каркасных домов
каркасные дома пожароопасны
- Низкая устойчивость к механическим повреждениям. Каркасник по этому показателю проигрывают каменным домам и домам из бруса. Хорошо выдерживая приводные катаклизмы стена каркасного дома подается целенаправленному повреждению человеком и техникой.
- Низкая шумоизоляция. Громкие шумы в соседних комнатах и на улице будут слышны и внутри дома. Потому каркасный дом подходит больше для загородной и дачной жизни. Проблему слышимости между комнатами можно разрешить путем установки шумоизоляции в межкомнатных стенах
- Вибрация внутри дома. Специфика материала и конструктивные особенности способствуют вибрациям в стенах и основания дома, при механическом воздействии, тяжелой и быстрой ходьбе, ударов. Это свойство нарушают спокойствие жильцов и медленно, но приводят к потере жесткости некоторых участков конструкции дома. Данная проблема устраняется, если возводить каркасный дом на бетонном или любом монолитном каменном фундаменте, в один этаж. В идеальном варианте, каркасный возводить на железобетонной плите. Такая плита в качестве фундамента не потребует таких затрат как под тяжелый каменный дом, поскольку ее толщина должна быть минимальной. Тогда при прыжках и ходьбе по дому не будут слышны вибрации.
в каркасном доме при ходьбе ощущается вибрация и хорошо слышны шумы
- Высокая подверженность сырости и гниению. Деревянные конструкции подверженные образованию грибка и плесени в случае повышенной сырости. Потому необходимо строго соблюдать технологию возведения каркасного дома, рассчитывать и учитывать точку росы точку росы (подробней про точку росы), монтировать хорошую вентиляцию гидроизоляцию стен дома. Не допускать повышенной влажности в доме. Мокрые точки в доме, такие как кухня, санузел и ванная, следует отделывать водостойкими материалами.
- Заводятся насекомые и грызуны. Такие проявления, можно свести к минимуму качественной обработкой материалов специальной пропиткой от насекомых. Использовать специальную эковату в качестве утеплителя, а не дешевые утеплительные материалы, типа пенопласта, в которых могут оборудовать себе жилища грызуны.
в стене каркасного дома могут завестись мыши
- Недолговечность. В сравнении с каменными домами и домами из бруса, срок эксплуатации каркасного дома до первого капитального ремонта относительно низкий. И в среднем составляет примерно 25 -30 лет.
- Риск неквалифицированного монтажа дома. Простая технология строительства, позволяет прорабам и фирмам допускать к работе неквалифицированных рабочих, которые в общих четах только знакомы с технологией строительства каркасного дома. Такие бригады, конечно же, построят Вам дом, однако велик риск того, что все тонкости и нюансы строительства соблюдены не будут, по причинам не квалифицированности рабочих. Подвох закачается в том, что визуально нарушение технологии видимы не будут, а станут себя проявлять в течении последующих месяцев, и даже не годов, эксплуатации. А для каркасного дома нарушение технологии строительства чревато возникновением необратимых процессов гниения и быстрому разрушению.
при нарушении технологии монтажа, каркасная конструкция быстро гниет
Для предотвращения подобных ситуаций, следует обращаться в проверенные квалифицированные строительные фирмы, желательно узкой строительной направленности, которые дают гарантию на сою работу, и осуществлять периодический контроль за строительством.
Низкая ликвидность. Как показывает практика, дом каркасной технологии строительства, не окупает себя во время продажи и не пользуется большим спросом.
Принимая во внимание все достоинства и недостатки каркасного строительства можно сделать вывод, что при квалифицированном соблюдении, отработанной столетиями, технологии строительства, с учетом использования современных высококачественных материалов, каркасный дом – это один из самых доступных, эффективных и не затратных вариантов для строительства дома. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением. Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением
Используя комбинацию современных материалов в технологии каркасного строительства, все его недостатки можно свести практически к нулю и наслаждается прочным экологически благоприятным домовладением.
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауэрлатом
- Все расчеты должны быть сняты с максимальной точностью
Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

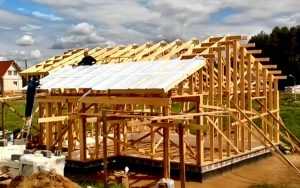

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

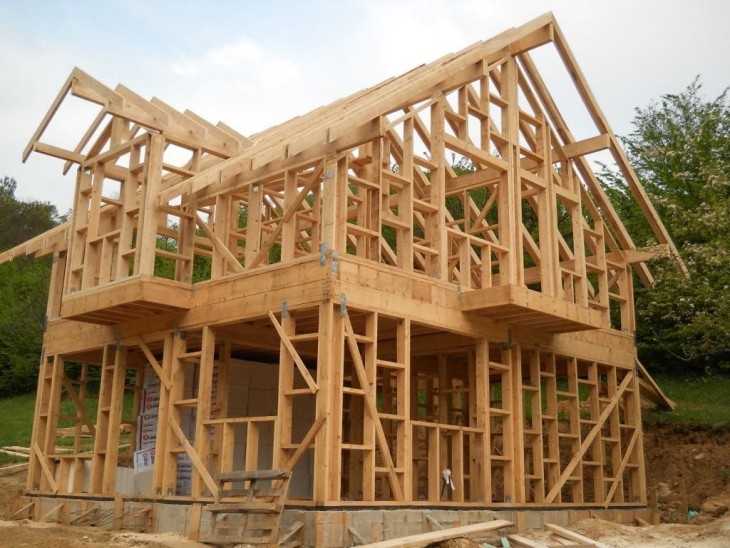

Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
Перекрытия, полы
Конструктивно перекрытия состоят из несущих балок, чернового и чистового пола, подвесного или подшитого потолка.
Главные балки опирают на горизонтальную обвязку. Их расчет проводят, исходя из нагрузки. Доску 50х150 или 50х 200 мм укладывают с шагом 35-80 см в зависимости от ширины перекрываемого пролета и материала обшивки. Чаще всего применяют интервал 40-60 см, что согласуется с размерами листов облицовки и утеплителя. В зданиях до 2 этажей в качестве несущих ригелей можно использовать стальные профили.
Жесткость перекрытий достигается установкой горизонтальных распорок, подшивкой потолка листами, устройством чернового пола из плитных материалов.
Фундамент
Для возведения каркасного дома подходит любой тип фундамента. Ограничениями станут возможности застройщика и тип почвы на месте строительства.
Свайно-винтовое основание
На сегодня это самый распространённый фундамент для каркасника, он и дешёвый, и простой в установке.
Подойдёт для разных почв, кроме скалистых грунтов. Многие застройщики свайно-винтовой фундамент выбирают для болотистых почв, где плотный грунт расположен глубоко и для возведения других типов основания требуются огромные средства.
Сваи из металла вкручиваются ручным оборудованием либо механизированной буровой техникой. Готовые бетонные сваи забивают или вдавливают в сделанные скважины. Возведение такого основания занимает 1-3 дня. Установку свай выполняют специализированные компании.
Буронабивные сваи изготавливают и самостоятельно. Сваи производят из бетона марки М200, в результате получается монолитная основа. Для опалубки применяют рубероид, скрученный в трубку. Внутрь опалубки устанавливают каркас из 3-4 арматурных стержней. В полученное сооружение заливают бетонный раствор, который уплотняют высокочастотным вибратором для бетона.
Сверху на оголовки сваи устанавливают несущую железобетонную, деревянную или металлическую балку (ригель).
Отдельные сваи с помощью ростверка соединяются в жесткий устойчивый каркас. Верхняя часть свайного фундамента бывает:
- висячей;
- наземной;
- заглубленной.
Когда ростверк заглубленный, то это уже мелко заглубленный ленточный фундамент. Его возводят из железобетонного монолита по периметру здания и под перегородки, которые относятся к несущим. Траншея выкапывается вглубь до 50 см, отсыпается щебнем и песком.
На щебне-песочную подушку устанавливают опалубку. В середину выкладывают каркасы из стали, их жёстко фиксируют с выпусками свайной арматуры. Для укрепления обвязочного бруса внизу опалубки заблаговременно готовят металлические шпильки (их диаметр с резьбой 12 мм). Шпильки фиксируют проволокой либо приваривают к стержням арматурного каркаса. По длине ростверка крепежи делают через каждые 1,5-2 м. От углов основания крепежи располагают на расстоянии не больше 0,3 м. Выступать шпильки могут над верхней частью опалубки на 13-15 см.
Предварительно на конструкции размечаются места монтажа стоек. Но учитывают, что крепежи горизонтального бруса и стоек не должны совпадать. После возведения поверхность фундамента обрабатывается гидроизоляционной мастикой. Далее на основание выкладывают 2 или 3 слоя рубероида.
Ленточный фундамент мелкого заложения
Этот же фундамент также часто используется при возведении каркасных зданий. Стоимость основания небольшая, и есть возможность применить в доме бетонные полы
Но так как мелко заглубленный ленточный фундамент отличается хрупкостью, важно соблюдать технологию заглубления
Этот тип фундамента применим на хороших почвах. Противопоказана установка основания на болотистых грунтах и на почвах с близко расположенными грунтовыми водами.
Плитное основание
С каждым годом появляются новые технологии или усовершенствования при возведении домов и фундамента под них. Так стал популярен и плитный фундамент. Стоимость высокая, но застройщиков цена не отпугивает. Достоинства окупают затраты: надёжность сооружения, универсальность, долгий срок эксплуатации. Плиты используют как черновую напольную поверхность, и на пол отдельно не понадобится тратиться.
При строительстве каркасного дома вместо классического монолита применяют плитное основание с рёбрами жёсткости. Это обеспечивает отличную устойчивость фундамента за счёт равномерного распределения веса дома на грунт.
Используя этот тип фундамента, уделяют внимание утеплению. На подушку из щебёнки укладывают плиты пенополистирола
Строительный утеплитель не боится влаги, он не сгниёт, а свои теплоизоляционные качества сохраняет на протяжении 50 лет.
Для подвода коммуникационных систем устанавливают гильзы при бетонировании плитного основания. Подземные проходы обеспечат при прокладке водопроводных труб или канализации доступ. Гильзы монтируют заранее, а то потом проводить каналы в плите будет сложно.
При возведении наземного и мелко заглубленного основания монтаж гильз потребуется для вентиляции пространства под полом. Для каркасных домов это важный момент, которым не пренебрегают. Подземные проходы снизят влажность воздуха
Это важно для всех конструкций, а особенно для деревянных
Возводим каркасные стены дома из досок
Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.
Устройство каркаса проводят в таком порядке:
- Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
- Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
- Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
- Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
- Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
- Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
- Укладывают внутрь конструкции утеплитель.
- Обивают с обеих сторон ОСБ-плитами или фанерой.
Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.
Выбираем шаг установки стоек
Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:
- толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
- толщина от 230 до 280 мм – шаг до 1,7 м;
- толщина более 280 мм – шаг до 1,5 м.
Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.
Установка укосов и раскосов
Укосы в каркасном доме
Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально.
После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.
Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы.
Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.
Монтаж углов каркасного дома
Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.
Есть 2 варианта монтажа углового соединения:
- Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
- Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.
Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.
Разработка проекта
Строительство каркасного дома с первого взгляда кажется непростой задачей. Почитав статьи в интернете или посмотрев ролики, никто не станет специалистом. Но общее представление он получит. Возможно, подберет себе проект, устраивающий по планировке и внешнему виду. Но одного рисунка и чертежа недостаточно.
Чтобы не упустить важных моментов, правильно рассчитать этапы работ, потребность в материалах, прокладку инженерных коммуникаций, составляют проект. Это можно сделать самостоятельно или заказать комплект документов в архитектурном бюро или специализированной организации.
Эскиз должен содержать план этажа с подробными размерами, виды фасадов, вертикальный разрез дома. Рабочие чертежи каркасного дома 6х6 метров для постройки своими руками включают схему фундамента, раскладку элементов каркаса, крыши, кровли, рисунки узлов. Спецификации, или расходная часть, дает представление о необходимых строительных материалах, комплектующих, крепеже. Детально рассматривается прокладка электрических кабелей, водопроводных и канализационных труб, система вентиляции.
Основные преимущества каркасных домов
Возведение каркасных домов (отзывы это подтверждают) решают проблему получения комфортного и бюджетного жилья.
Преимущества такой технологии:
Все эти преимущества способствуют все большей популярности каркасных технологий среди методов возведения жилых домов. Кроме того, такие технологии позволяют обладателям небольших по размеру домов для увеличения жилой площади обустроить каркасную пристройку к дому своими руками.
Такие конструкции экономичны и при правильном возведении обеспечивают условия для комфортного проживания. Они минимальны в затратах и могут быть пристроены к дому любого типа.
Монтаж внутренних перегородок и потолка
Когда внешние стены смонтированы, приступают к установке внутренних перегородок. Принцип сборки внутренних стен ничем не отличается от монтажа основных стен, за исключением того, что толщина их может быть несколько меньше. Что касается теплоизоляционного слоя, то здесь он используется как звукоизоляция. Кроме того, устройство таких стен не предусматривает паро- и гидроизоляции.
Далее осуществляется обвязка всей конструкции по верхнему краю. Это будет способствовать жесткости всей собранной конструкции и качественной фиксации всех углов. Верхняя обвязка устраивается из досок, которые прибиваются гвоздями сверху по всей длине внешних и внутренних стен. Здесь важным моментом является, чтобы стыковочные линии частей стен накрывались сплошной доской не меньше чем на 30 см.
После этого поверхность всех стен с наружной или внутренней стороны зашивается осб-плитами. Это придаст окончательную жесткость всей конструкции каркаса стен.
В том месте, где проходят внутренние перегородки, монтируют опорные брусья, которые соединяют с нижней и верхней обвязкой. Прибивают потолочный щит, выполненный из шпунтованных досок.
Пароизоляционный слой укладывают поверх щита, им покрывают с напуском потолочные балки. Далее заподлицо с балками раскладывают материал теплоизоляции (минвата, пенопласт, керамзит). Слой утеплителя покрывают пленкой гидроизоляции и в поперечном к балкам направлении укладывают щит из досок. Далее собирается пол, как и на нижнем этаже.
В качестве дополнительной помощи используйте фото этапов строительства каркасного дома своими руками.
