Как сделать деревянный гараж своими руками + чертежи

Проектирование гаража из бревна

При создании чертежа в масштабе выполняют несколько схем будущей постройки. На них указывают основные детали строения, чтобы позже можно было сделать расчет необходимого количества материалов. Проект гаража должен учитывать его местоположение на общей схеме построек. При выборе места стараются, в первую очередь, учесть простоту подъезда авто к нему.

Отдельно стоящий гараж

Гараж, как отдельное строение, размещают у забора. Он достаточно удален от других построек, что соответствует нормам пожарной безопасности. Желательно ориентировать строение воротами на восток, а не на юг. В противном случае в помещении не будет хватать света, и на чертеже указывают окна по всему периметру. Стандартные размеры периметра – 3х6 метра. Высота зависит от габаритов автомобиля.

Встроенный гараж

Строительство дома из бруса может предполагать и наличие гаража в том же стиле, что и основное строение. В этом случае удобно спроектировать встроенный гараж с хотя бы одной общей стеной с остальными помещениями и общей крышей. Можно разработать проект для стоянки одной или двух машин. Такое помещение более теплое и сухое.

Глубина и тип фундамента

При его выборе обязательно учитывается вес конструкции и вид грунта. При возведении стен из шлакоблоков достаточно обустройства мелкозаглубленного ленточного или столбчатого основания. Его можно залить из бетона или соорудить из тех же блоков.

Но, если для возведения стен используются пустотелые конструкции, то для обустройства фундамента понадобятся полнотелые шлакоблоки. Фундамент из них способен выдержать конструкцию весом до 100 т.

Подготовка траншеи

Разметка фундамент для гаража

Перед началом работ необходимо определиться с шириной и длиной строения. Чертежей и фото гаража, возведенного своими руками, в сети немало. Для легкового авто стандартных размеров достаточно будет возведения здания размером 3х6 м. По ширине необходимо оставить запас в 70 см для удобства прохода и обустройства стеллажей. Если к гаражу планируется пристроить мастерскую, то длина или ширина соответственно увеличиваются. Приемлемая высота такого строения составляет 2,3 м.

При выборе места для гаража обязательно проверьте план коммуникаций, чтобы не повредить водопроводные и газовые трубы. Для разметки будущей траншеи используют металлические прутки или прочные деревянные кольями с заостренными концами. Их расставляют по углам и сторонам будущего фундамента через каждые 1,5-2 м. Между ними туго натягивают прочный шнур. Для получения идеального прямоугольника его следует протянуть и от углов – диагонали должны получиться равными по размеру и иметь одинаковые углы пересечения.

Траншею роют вручную – при использовании техники грунт будет осыпаться. После его выемки на глубину 70-80 см (на глинистых грунтах на 150 см) землю следует тщательно уплотнить. Для беспроблемных почв большой необходимости в этом нет. На слабых же грунтах эта процедура является обязательной. При хорошем уплотнении песчаной почвы, супеси или суглинка просадка может составлять до 0,5 м.

Если в гараже предусматривается смотровая яма, вначале готовится котлован для нее. Такую яму укрепляют временной опалубкой, а лишь затем приступают к подготовке траншеи для фундамента.

Укладка блоков для фундамента

Ленточный фундамент из шлакоблоков

Основным минусом шлакоблоков является невысокий показатель на изгиб. Даже при небольшой подвижке грунта, к примеру, во время оттаивания его весной, по ним могут пойти трещины.

Поэтому обустройство гаража следует начинать с выбора типа основания. Возведение фундамента из шлакоблоков допустимо лишь на сухих песчаных почвах, супесях или суглинках. При строительстве на влажном грунте зданию потребуется основание, уходящие под землю ниже точки его промерзания.

Шлакоблоки укладывают на подушку из песка и щебня толщиной 40 см. Вначале траншею необходимо гидроизолировать. Для этого используют рубероид или стекловолокно.

Для получения более массивной подошвы шириной 40 см первый ряд блоков выкладывают «тычком», то есть поперек стены. Остальные ряды располагают обычным способом, «ложком», то есть повдоль. В этом случае толщина стен фундамента будет равняться 20 см.

Виды ленточного фундаментa

Укладку производят в шахматном порядке таким образом, чтобы каждый из блоков следующего ряда приходился на шов ряда предыдущего. Для получения надежной конструкции вертикальность и горизонтальность рядов выверяется строительным уровнем. Высоту фундамента необходимо рассчитать таким образом, чтобы он возвышался над поверхностью на 0,7 м.

Выложенное основание необходимо упрочить с помощью штукатурной сетки. Ее крепят на цементный раствор толщиной 2 см. Для защиты основания от влаги его покрывают жидким битумом. Поверх него крепится двойной слой рубероида или другого рулонного гидроизолятора. После того, как фундамент будет полностью готов, пространство между ним и грунтом засыпается землей и плотно утрамбовывается.

Для пучинистых почв и при близком расположении грунтовых вод использование блочного фундамента нежелательно. Ведь при подвижке грунта в горизонтальном направлении кладка, да и сами шлакоблоки, могут разрушиться.

Что можно построить на дачном участке? | ТОП-9 Распространенных дачных построек | (75 Фото & Видео) +Отзывы

Гараж из бруса – возводим самостоятельно

В технологии строительства «автодомиков» из бруса нет ничего сложного. Чертежи таких построек в достатке имеются в интернете, выбрать оптимальный для себя вариант можно буквально за пару минут. Гараж из бруса своими руками вы можете возвести, придерживаясь пошаговой инструкции.

Обустраиваете столбчатый фундамент. Очищаете площадку под гараж, удаляете с нее плодородный земляной слой, затем тщательно выравниваете место, где будет стоять новая постройка. При помощи бечевки и колышков определяете точки установки основы для гаража, затем делаете песчаную подушку под фундамент. Этот процесс прост – насыпаете строительный песок на грунт, поливаете его водой, трамбуете. В результате у вас должна получиться подушка примерно 20 см толщиной. На нее помещается слой рубероида. После этого начинается строительство кирпичных либо бетонных столбиков – по углам и через каждые 200 см вдоль стенок будущего гаража. Их заливают бетонным раствором, а затем гидроизолируют (после схватывания и засыхания смеси) мастикой на основе битума. Специалисты также советуют уложить на основу постройки два слоя рубероида.

Укладываете на фундаментные опоры закладной брус. Он выполняет функцию нижней обвязки. Крепление бруса производится по углам при помощи вставного либо коренного шипа. Можно использовать и другие способы фиксации, например, «в лапу».

Врезаете в нижнюю обвязку перекрытия пола – деревянные лаги. Делаются эти элементы из 4-сантиметровых досок (иногда используются бруски), которые ставят на торец. Дистанцию между лагами обычно выбирают в пределах 50–100 см

Обратите внимание – участки врубки досок в нижнюю обвязку требуется пропитать хорошим антисептическим составом. Он обеспечит качественную защиту мест соединения от влаги

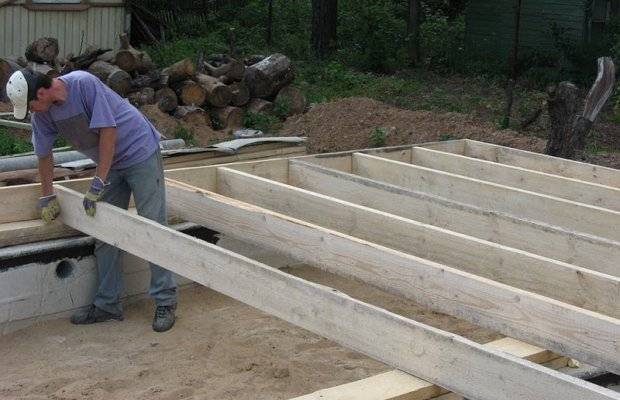

Врезка деревянных лаг в нижнюю обвязку перекрытия пола

Укладываете друг на друга все следующие ряды досок. Между собой они крепятся клиньями, сделанными из древесины твердых сортов. Такие клинья называют нагелями. Их вставляют в отверстия в брусьях, которые делают при помощи коловорота

Здесь важно добиться того, чтобы отверстия в разных изделиях совпадали. Клинья обязательно утапливают на пару сантиметров в брус

Необходимость этого обусловлена риском появления зазоров при усушке древесины

Необходимость этого обусловлена риском появления зазоров при усушке древесины.

Вставляете в верхний венец конструкции так называемые «стропильные ноги». На них можно монтировать крышу постройки. Для гаража, который не примыкает к дому или другому зданию, рекомендуется делать двускатную кровлю. В остальных случаях возводят односкатную крышу. Причем ее уклон следует выполнять на внешнюю стенку.

Крышу желательно накрывать выбранным кровельным материалом сразу же после окончания всех описанных работ. При необходимости настилают временное покрытие – специальные пленки-гидроизоляторы, которые имеют хорошую устойчивость против ультрафиолетового воздействия и высокую прочность.

Но лучше укладывать постоянный материал – металлочерепицу, профлисты, ондулин, шифер и так далее. Эти изделия монтируют на обрешетку. К ней они крепятся гвоздями либо универсальными саморезами.

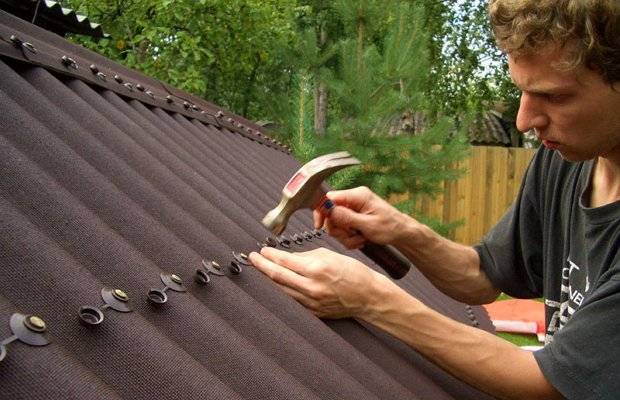

Монтаж ондулина на обрешетку крыши гаража

Напольное покрытие в гараже чаще всего изготавливают из шпунтованных половых досок. К лагам их крепят все теми же гвоздями и саморезами. Не поленитесь обработать древесину на полу любым антипиреновым препаратом. Он надежно защитит покрытие от возгораний.

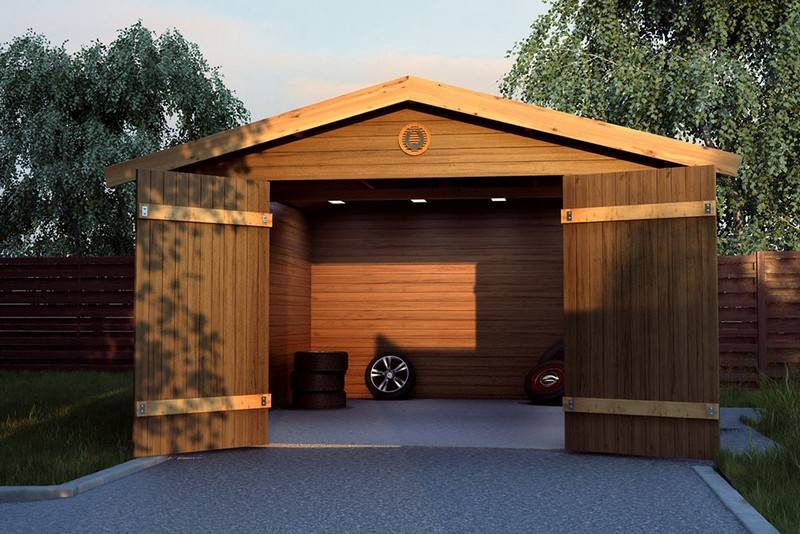

Строительство «автодомика» из бруса завершают обустройством въезда в него. Здесь вам даже не понадобятся сложные чертежи. Вам необходимо будет смонтировать на опорный брус доски толщиной 6 см. Саму опору врубают под углом 30–45° в закладной нижний брус.

Ворота в построенный самостоятельно гараж можно сделать и автоматическими подъемными, и двухстворчатыми распашными. Конструкция строения без труда выдерживает оба вида ворот, так как является очень прочной и надежной.

https://youtube.com/watch?v=LWU_U2W-3fQ

Выбор фундамента для деревянного гаража

Начать необходимо с разметки. Чтобы соорудить каркасную конструкцию, подойдет любой фундамент, так как строение не очень массивное и сильно давить на основание не будет. Но немаловажную роль будет играть и вес машины, а также дополнительное оборудование гаражного помещения. Стоит рассмотреть вопрос о возведении ленточного, плитного, свайного или столбчатого типов фундаментов. Угловые точки определяются для любого типа основания, а вот принцип монтажа у всех разный.

Плитный фундамент под гараж с подвалом

Для разметки понадобится обноски и шнуры. Сначала определяется одна угловая точка, к ней устанавливаются обноски разметочные, которые имеют вид колышек или досок-перекладин. Таких перекладин должно быть восемь штук: на каждый угол – две доски. Если предполагается устанавливать столбчатый фундамент, количество досок может возрасти.

Разметка под ленточный фундамент

После все колышки соединяются шнурами. Это будут будущие стены сооружения. Если основание ленточного типа – то шнуры натягиваются параллельно – это и будет ширина ленты. Стоит иметь в виду, что углы должны быть четко прямыми. Можно использовать правило «египетского треугольника». При монтаже столбчатого фундамента дополнительно намечаются места установки опор.

Столбчатый фундамент

Столбчатый фундамент под гараж

Он достаточно прост в монтаже, поэтому сделать его можно без посторонних людей. Такое основание, в основном, выбирают тогда, когда предполагается стелить в гараже пол из досок. Считается, что столбчатый фундамент – хороший вариант для гаражного строения. Для возведения такого типа основания могут понадобиться различные материалы: блоки бетонные, кирпич, железобетон.

Ленточный фундамент

Каркасная конструкция будет на нем чувствовать себя устойчиво. Однако его установка требует немало усилий: установить опалубку, произвести армирование. Это занимает определенное время, так как бетон должен полностью застыть.

Ленточный фундамент под гараж

Но этот вариант, в то же время, и более приемлемый, по сравнению с предыдущим. У такого типа основания есть свои плюсы: возможность обустройства смотровой ямы. Пол может быть дощатым, а также бетонным.

Если было принято решение делать деревянный настил, то необходимо внутри ленточного основания соорудить дополнительные опоры: кирпичные или бетонные столбы, деревянные брусья, предварительно обработанные при помощи битумной мастики. Брусья вкапываются в размеченные места.

Опоры под деревянный пол

Плитный фундамент

Плитный фундамент под гараж

Достаточно сложный вариант основания. Для его возведения необходимо предпринять следующие шаги:

1. Выкапывается котлован с необходимыми параметрами, глубиной от 20см до 30 см. Это пространство для будущей песчаной подушки.
2. Котлован засыпается песком и плотно утрамбовывается. Затем песок поливается водой и утрамбовывается. Поверхность должна стать настолько утрамбованной, чтобы на ней не смогла отпечататься нога человека.
3. Если есть необходимость, сразу же монтируются системы канализации и водопровода.
4. Чтобы песчаная подушка не деформировалась в процессе проведения дальнейших работ, сверху она заливается 10-сантиметровым слоем цемента.

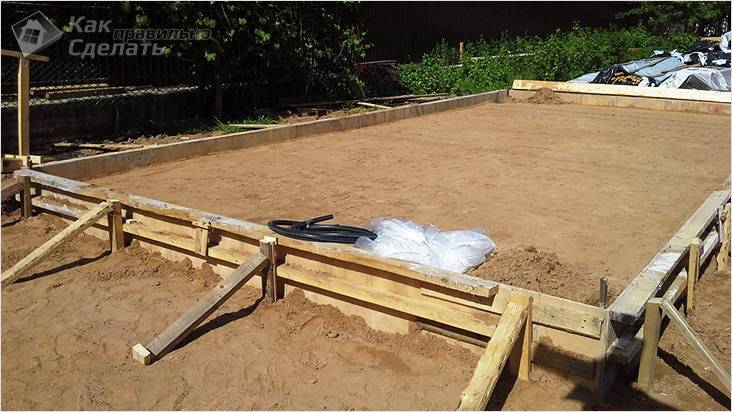

5. Возводится опалубка.
6. Как только стяжка застыла, ее сверху накрывают гидроизоляционным материалом. Это может быть пленка из плотного полиэтилена.

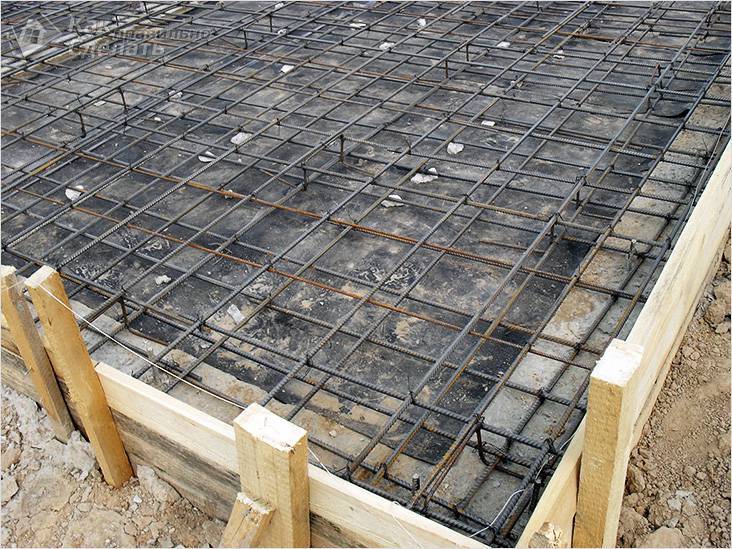

7. Делается двухуровневый арматурный каркас.
8. Происходит заливка бетона и оставляется до полного застывания.

При строительстве гаража можно использовать основание малозаглубленного плитного типа. Он немного дороже, но автоматически возводится половое покрытие, которое долговечно и надежно.

Гараж из дерева 6×4

Гараж 6х4

Предлагаем вам ознакомиться с принципом строительства гаража, размер которого 6×4 м с высотой потолка 3 м. В нем будут установлены ворота, размером 2,8×2,5 м, фундамент изготовлен из ЖБИ плиты, а каркас из деревянных брусьев 100×100 мм. Что касается внешней отделки, то она будет выполнена из профнастила или другого подобного материала.

Подготовка основания

Первым делом что необходимо сделать – очистить строительную площадку. На месте будущей конструкции снимаете грунт до 10 см в глубину. Дно котлована засыпается песком, выравнивается и трамбуется.

Фундамент

По периметру укладываете доски для опалубки 1,5×0,5 см, а в высоту 15 см. Основа армируется проволокой Ø 12 мм. Ячейки необходимо сделать 20×20 см. Полученная сетка должна оказаться в середине опалубки. После этого заливается бетон

Хотя может показаться что такой фундамент ненадежен, важно не забыть, что вес каркасной конструкции гаража 6×4 м сравнительно невелик

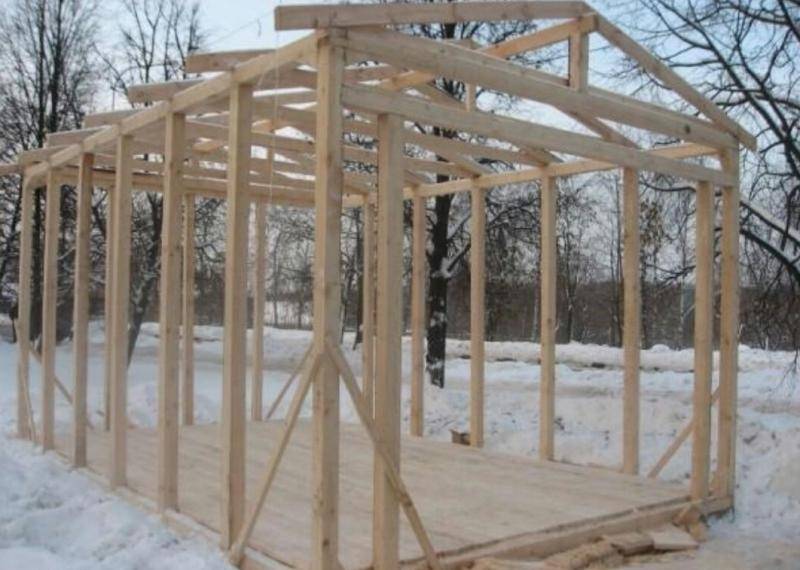

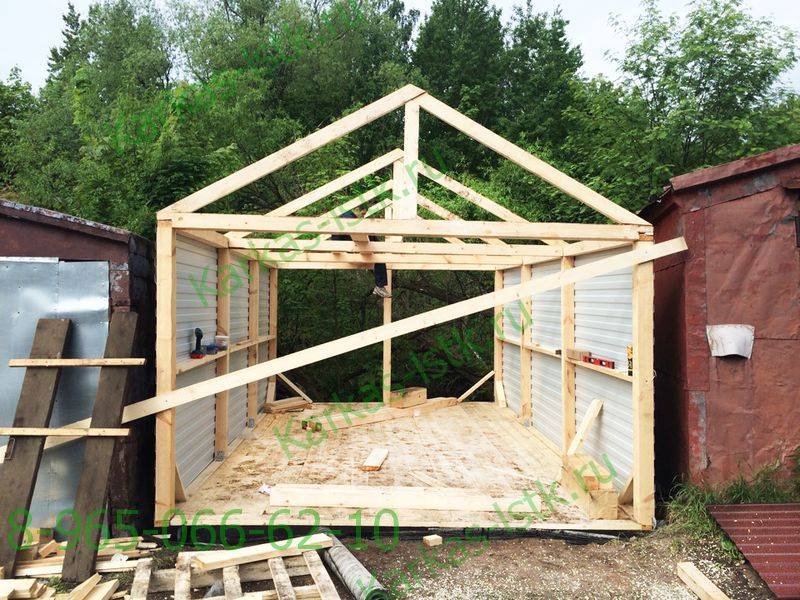

Возведение каркаса

Принцип строительства каркаса уже описан в этой статье

Здесь разница заключается в том, что важно соблюдать размеры гаража. Так, из брусьев длиной в 3 м возводится каркас

Сборка начинается с нижнего венца. На него закрепляете угловые стоки и уже на них верхний венец.

Получившаяся конструкция будет иметь достаточно большую прочность. При необходимости каркас усиливается перемычками для большей жесткости. Что касается проема, то сверху на стойки укладывается горизонтально балка. Ее необходимо также надежно закрепить.

Строительство крыши

В нашем случае соорудим двускатную крышу гаража. Коньковая балка будет крепиться к двум опорам, сечение которой равно 10×10 см. Эти опоры будут опираться на фронтоны. Для изготовления стропил и конька используется доска 40×100 мм.

Стропила устанавливаются близко друг к другу. Это позволит при сильной ветровой нагрузке на кровлю оставаться устойчивой. Между собой они стягиваются затяжками. Такая технология разгрузит конек. Сами доски следует укрепить не к ригелю внахлест, а под конек сверху затяжек. В завершение конструкция обшивается USB или фанерой.

Отделка

Пол в гараже можно выполнить по разным технологиям. Например, можно сделать его деревянным, из бетона или использовать технологию наливного пола. Стены можно обработать строительной бумагой, а сверху нее крепится оргалит. Но можно применить и другие отделочные материалы. Как говорилось в начале этого описания, снаружи мы предлагаем установить на фасад профнастил. Для этого необходимо выполнить небольшую обрешетку из бруса 40×40 мм. Потолок можно подшить деревянными досками.

Для обшивки стен лучше использовать листы 3 м. Так, конструкция будет герметичной без лишних стыков. В завершение остается смастерить металлические ворота.

Следуя такой простой технологии, вы сможете сделать гараж из дерева, размером 6×4 м.

Отделка стен

Пористые шлакоблоки способны надежно сохранять тепло в здании. Но одновременно это является и недостатком. Так как пористые шлакоблоки быстро впитывают воду, стены из него требуют дополнительной отделки. Их можно оштукатурить или защитить с помощью вентилируемого фасада. Иначе при промерзании влажных стен материал начнет разрушаться.

Отделку стен необходимо делать сразу же после окончания строительства. Самое подходящее время для этого – летний период.

Оштукатуривание стен гаража изнутри

Так как штукатурный раствор будет плохо прилипать к шлакоблокам, при отделке используют армирующую сетку:

• ее крепят с помощью небольших гвоздей
• стены лучше предварительно прогрунтовать, это позволит лучше укрепить поверхность и увеличить ее сцепление с раствором
• для выравнивания стен расставляются маяки из деревянных или металлических реек
• штукатурный раствор набрасывается шпателем, а затем разравнивается строительным правилом вдоль маяков
• последний этап – затирка поверхности с помощью металлической терки

Заменить стандартный цементный раствор для оштукатуривания стен можно недорогим известково-глиняным раствором. Для этого берется 1 часть влажного глиняного теста, 5 частей песка и извести 1 часть.

Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Подготовительные мероприятия

Перед строительством следует провести ряд подготовительных мероприятий обязательных для любого строительства:

1. Разработать проект с соответствующей документацией или подобрать уже готовый в соответствии с грунтом и рельефом.
2. Произвести расчеты чтобы определиться с требуемым количеством строительного материала.
3. Подготовить или приобрести строительные инструменты.

После того как вы это все осуществили можно приступать непосредственно к стройке. Хорошая подготовка — это залог успеха, поэтому мы более детально рассмотрим каждый из пунктов.

Проектирование

Это самое первое что нужно сделать после того как у вас появилась идея обзавестись собственным гаражом. Вы можете разработать проект самостоятельно если обладаете соответствующими знаниями или воспользоваться ресурсами глобальной сети, скачав готовый или создав свой при помощи упрощенных инженерных программ.

Если проект слишком сложный, то лучшим вариантом будет обратиться к квалифицированному архитектору, который поможет вам создать именно то что вы хотите в соответствии с установленными нормативами и техническими возможностями. Самым лучшим вариантом решения будет все-таки обратится к профессионалам, поскольку типовые проекты гаражей зачастую создаются с рядом допусков, которые не всегда учитываются при строительстве.

Расчет материала

В качестве примера расчета можно привести типовой проект гаража из газобетона площадью 4 на 6 метров и высотой стенок 2.4 метра. Стандартная величина блока 0.2х0.3х0.6 м. При расчете используется формула (L х Н — Sп) х 1,05 х В = V, где L – длина всех стен, Н – высота, Sп – площадь всех проемов, окон, ворот и дверей, коэффициент 1.05 это поправка на подгонку и стыки блоков при возведении сооружения (в среднем 5%), В – толщина блока, а V – весь объем газобетонных блоков.Также можно сделать расчет блоков исходя из площади стен помещения.

При расчете необходимо округлять величины до целых значений в плюс поскольку нужно также учитывать бой и брак материала. Наиболее оптимальная толщина стен 150 мм, однако в регионах с холодным климатом стоит делать не меньше 40 см (или 30, но с доп. утеплением).

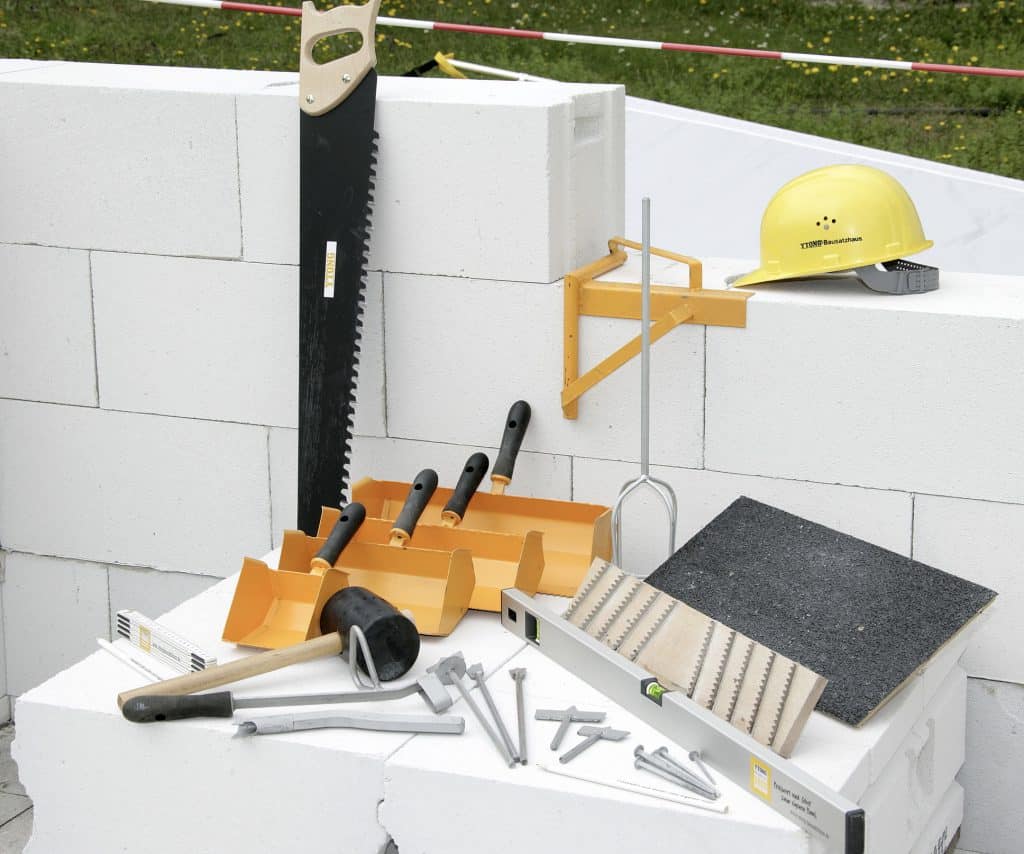

Подготовка материалов и инструментов

После всех расчетов нужно провести инвентаризацию инструментов и если чего-то не хватает, то купить вместе с материалом. Для работы понадобится:

• Ножовка для газобетона.
• Штроборез.
• Набор щеток.
• Каретка для распределения клея по блоку.
• Шпатель с зубчатой кромкой.
• Кельма ковш для газобетона.
• Отвес.
• Уровень.
• Резиновая киянка.
• Лопаты.
• Емкость для разведения клеевого раствора.

Помимо самих блоков вам понадобятся следующие материалы:

• Щебень.
• Цементный раствор.
• Песок.
• Доски для возведения опалубки.
• Арматура (для обвязки).
• Клей для укладки блоков.

Важно: Несмотря на тщательную подготовку именно время постройки может сыграть основную роль. Не стоит начинать стройку зимой или глубокой осенью

Выбор блоков не представляет сложности так как качество примерно везде одинаково. Ориентируйтесь на среднюю цену и не переплачивайте. Наиболее оптимальным временем строительства будет май — июнь. В это время почва уже достаточно просохла и прогрелась что обеспечит как качество постройки итак и комфортные условия работы. В среднем на постройку уйдет от 2 до 3 месяцев.

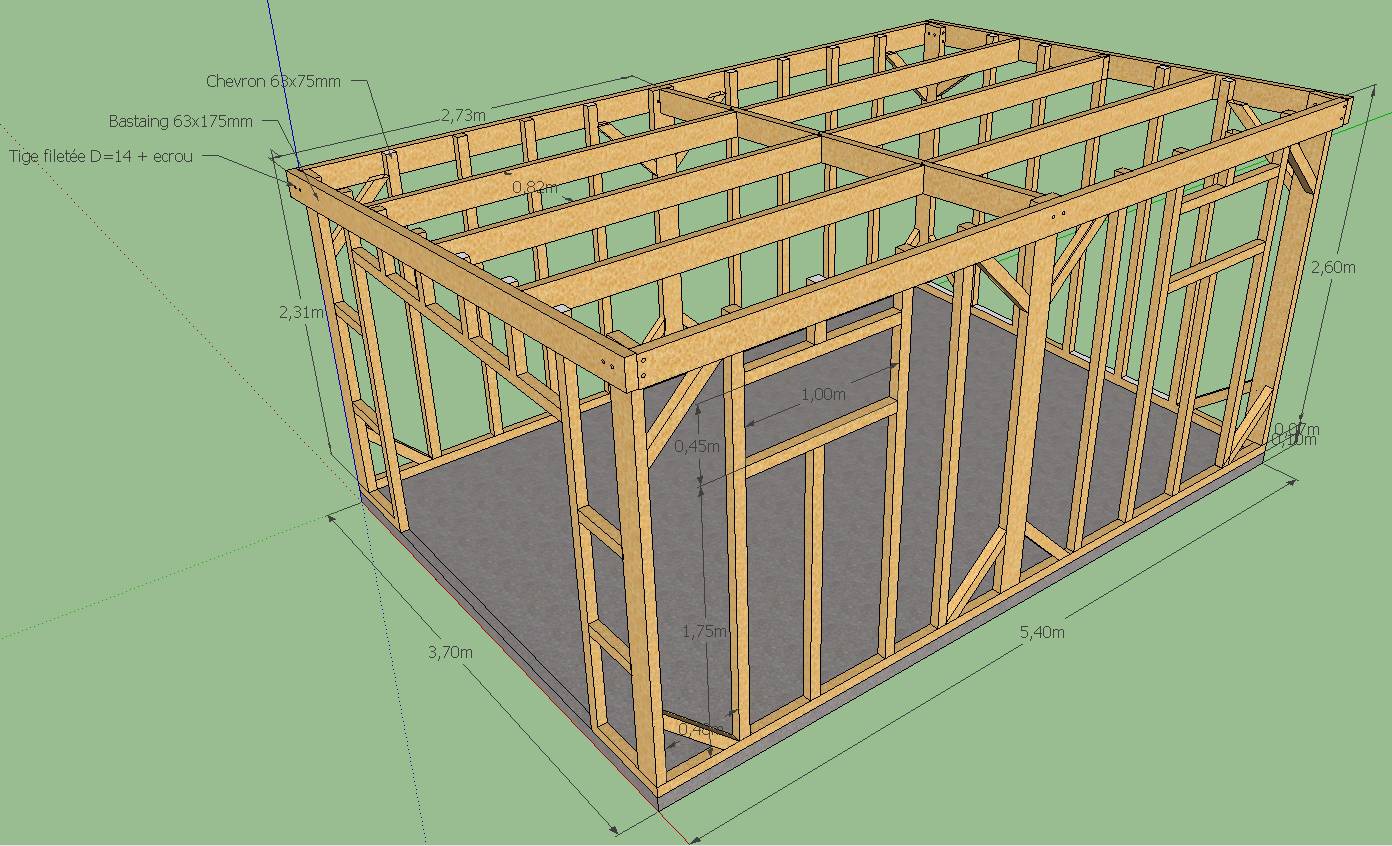

Проекты деревянных гаражей

Первый шаг к возведению деревянного гаража – это его визуализация. Существует несколько типов данной конструкции:

• каркасный,
• сборной,
• сруб.

Сруб является наиболее дорогим, но самым интересным вариантом. Выгодно отличают его следующие факты:

• эстетичный внешний вид, который гармонично сочетается не только с деревянным домом, но и с любыми другими постройками,
• монолитность конструкции, плотное прилегание деревянных брусьев обеспечивает повышенные показатели прочности,
• устойчивость к механическим повреждениям, чтобы прорубать, просверлить или пропилить стену, так чтобы через отверстие попал вор, уйдет не менее 40-50 минут,
• высокая скорость монтажа, от трех до семи дней, в зависимости от размера.

Стоимость подобной конструкции, с учетом материалов составляет от 8000 р. до 40000 р. за 1 м2.

Деревянные гаражи из бруса хотя и хороши, но потребуют значительных капиталовложений. Поэтому чаще применяется сборная технология. В начале делается параллелепипед по периметру будущего гаража, затем к нему пришиваются с двух сторон самые дешевые доски. Снаружи их декорируют при помощи сайдинга, внутренние работы – на усмотрение хозяина.

Стоимость от 4000 р. до 10000 р. за 1 м2.

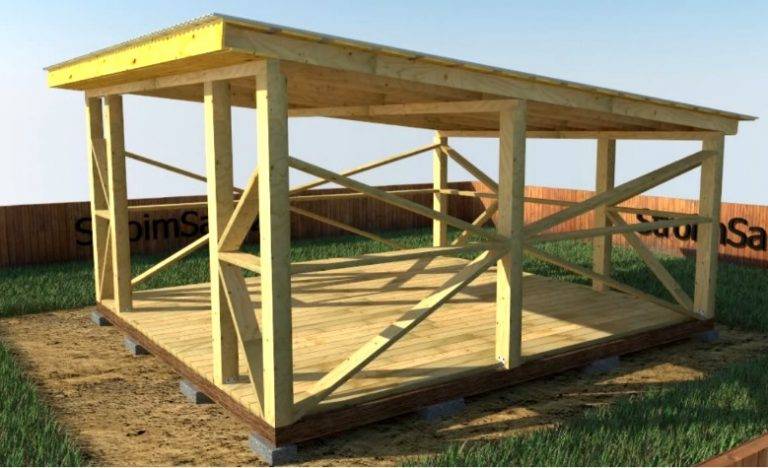

Более продвинутый вариант этой технологии – деревянный каркасный гараж. Отличается он тем, что параллелепипед сразу же строится с учетом всех особенностей конструкции, включая двери, гаражные ворота, окна и т.д. Конструкция выполняется таким образом, что плоскость каркаса напоминает шахматную доску. Ячеистый принцип внутреннего перекрытия увеличивает экономию тепла и значительно повышает прочность конструкции.

Стоимость от 6000 р. до 25000 р. за 1 м2.

Сборка каркаса

Сначала вам необходимо собрать на земле боковые стены. Для этого, в соответствии с проектом, нарежьте вертикальные, горизонтальные и диагональные элементы, после чего приступайте к сборке. Эту операцию вы сможете выполнить самостоятельно. Для крепления досок друг к другу используйте металлические уголки и мощные саморезы. Эти принадлежности продают в большинстве строительных магазинов. Обязательно проверяйте углы крайних досок, ведь от них зависит форма гаража. Оптимальное расстояние между вертикальными досками составляет 70–100 см, а между горизонтальными 120–150 см

Особое внимание уделите крепежным отверстиям, ведь даже небольшая ошибка приведет к тому, что вы не сможете с первого раза установить стену на место

Монтаж стены необходимо проводить силами двух­–трех человек, а если длина стены больше 6 метров, или высота свыше 3 метров, то придется или позвать больше людей или использовать кран.

Если же у вас нет возможности собрать больше двух человек или использовать кран, то сначала соберите коробку каждой стены, состоящую из двух вертикальных и двух горизонтальных досок. Установить такой короб можно силами двух человек. Установите оба боковых короба, затем соедините их вертикальными досками, чтобы образовать задний короб. После этого соберите передний короб. Теперь можете устанавливать переносные малогабаритные леса и заполнять все коробки вертикальными и горизонтальными досками. Помните, вертикальные доски можно разрезать лишь в том случае, если вы планируете установить окно. Во всех остальных случаях они должны быть целыми. А вот горизонтальные доски нарезайте исходя из расстояния между вертикальными досками. Всю конструкцию соединяйте с помощью уголков и саморезов. Не забывайте в каждую пятую ячейку устанавливать диагональные доски.
