Подключение люстры с дополнительным оборудованием
Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).
Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.
Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.
То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.
Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.
Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.
А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.
Подключить эту люстру так же легко, как и обычную лампочку.
Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.
И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.
Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.
И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.
Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.
Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.
Проводить проверки работоспособности необходимо только после изоляции всех соединений.
ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ:
Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.
Как правильно соединять провода
При подключении люстры на двойной выключатель следует быть очень осторожным, так как работы с электричеством не прощает ошибок. При объединении проводов в группу просто обмотать или скрутить их будет недостаточно. Со временем любая скрутка начнет окисляться и греться. Профессионалы рекомендуют пропаивать такие соединения. Если есть возможность поработать паяльником, то следует обязательно осуществить данную операцию.
При соединении проводов, идущих от прибора, с теми, которые есть на потолке также нельзя использовать метод обычной скрутки. Здесь следует использовать специальные клеммные коробочки. Многие современные люстры уже укомплектованы такими приспособлениями. Если же их нет, то необходимо приобрести их в специализированных магазинах.
Как правильно подключить люстру, используя клеммные коробки, следует подумать заранее. Чтобы скрутка из нескольких контактов могла пройти через отверстие коробочки, нужно к ней припаять проводник, который представляет собой одножильный или многожильный проводок из медного материала с сечением 0, 5 кв. мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. В клеммный коробок вставляется свободный кончик припаянного проводника.
После того, как в клеммный короб будут продеты все контакты, отходящие от люстры, его поднимают к потолку и закрепляют. После этого в соответствующем порядке в клеммник присоединяются провода.
После того, как электромонтажные манипуляции по подключению люстры на двойную модель выключателя закончены, можно включить общее питание всей квартиры и проверить работу прибора.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Работаем безопасно
Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.
Внимание!!! Все работы производить только на обесточенном оборудование. Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались
У кабелей есть принятая маркировка латинскими символами:
Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:
- L – фазный провод;
- N – нейтраль;
- PE – провод заземления желто-зеленого цвета.
Может Вас заинтересует статья В чем преимущества качественных светодиодных ламп
Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.
Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.
Схема подключения
Подключаем как есть. Надо только четко следовать инструкции и не торопиться.
Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу. У вас должно остаться 4 свободные не подключенные жилы.
То же самое и с фазами, но они от выключателя подключаются к фаза-проводу. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником.
Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода: L1 — фаза первой клавиши выключателя; L2 — фаза второй клавиши; N — ноль. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены. Как правильно подключить люстру?
В этой статье мы разберемся с конструкцией и рассмотрим схему подключения двухклавишного выключателя. Свободны только 2 электропровода, соединяемые с потолочными контактами.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Если же защитное заземление присутствует, то один конец проводника соединяют с корпусом люстры, а второй с потолочным защитным проводником. Число контуров определяется при креплении 1 щупа тестера на фазе, и поочередном касании к среднему фазному контакту остальных патронов 2 щупом.
Техника безопасности при монтаже люстр с подключением к выключателям Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. Нулевая жила сразу должна уходить на потолок. А два других — фазные, проходящие через разные клавиши выключателя. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости: Лампы не горят.
Если проводка имеет одинаковый цвет лучше разметить ее маркерами. От каждого места соединения коричневая и синяя точка отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.
Как подключить люстру своими руками. Схема подключения.
Как подключить люстру
Для подключения люстры нам обязательно нужно найти в трёх проводах, торчащих из отверстия в потолочном перекрытии ноль и два фазных провода. Для этого можно воспользоваться индикаторной отвёрткой. Провод фаза идёт на выключатель, а ноль напрямую в распределительную коробку. Но, если вы не разбираетесь в электричестве лучше воспользоваться услугами опытного электрика. Вызвать специалиста можно тут. Мастер быстро и безопасно проведет установку люстры.
Схема подключения люстры
Выключаем автоматический выключатель, который находится на лестничной площадке и индикатором проверяем на трёх проводах, торчащих из потолка наличие напряжения, сняв предварительно с них изоляцию. Если напряжение отсутствует, разводим концы проводов в разные стороны, чтобы не было замыкания и включаем автомат на площадке. Включаем выключатель люстры и проверяем наличие напряжения на проводах, по очереди прикасаясь к ним индикатором. На фазных проводах индикатор светится, а на ноле – нет. Запоминаем ноль, а лучше пометить его изоляционной лентой.
Из люстры выходит три провода, и нам нужно определить какой из них нулевой. Для определения подключаем к любым двум проводам из люстры провод с вилкой (все лампочки в люстру вкручены), временно для безопасности, изолируем соединение и включаем вилку в розетку, не дотрагиваясь до третьего провода. Должны загореться две или три лампы. Запоминаем как были подключены провода и один из них меняем местами с неподключенным. Должны загореться другие лампы. Если не загорелись, меняем провода. Должно работать так. Один провод должен быть всегда соединён, а два других при соединении с фазным проводом по очереди зажигали то одну группу ламп, то другую. Тот провод, который всегда соединён и является нулевым. Его помечаем изолентой.
Осталось подключить люстру к проводам на потолке. Для этого соединяем помеченный провод на потолке с помеченным проводом на люстре. Два других провода соединяем в любом порядке. Проверяем в работе и, если не нравится какая клавиша выключателя включает большую группу ламп, меняем два последних провода местами.
Соединение люстры с проводами на потолке лучше всего делать при помощи специальной колодки и если её не было в комплектации люстры, то лучше всего купить её в магазине в отделе электрики. Если в вашей квартире из потолка выходят алюминиевые провода, а на люстре медные, то скрутка их напрямую, без клемм, может привести к пожару.
Обязательно соблюдайте правила техники безопасности при работе с электроприборами.
Пенза-Взгляд, 2015–2016. Портал актуальных новостей «Пенза-Взгляд».
Новости Пензы. События, факты, мнения.
Использование материалов разрешено только с предварительного согласия правообладателей. Все права на фото-видео, графический и изобразительный контент принадлежат их авторам. Допустимо цитирование не более 30% от исходного текста. Полностью дублировать материалы запрещено (в том числе с использованием RSS). При цитировании материалов гиперссылка на penzavzglyad.ru обязательна.
Редакция не несет ответственности за содержание блогов и комментариев, а также не предоставляет справочной информации. Позиция «Пенза-Взгляд» не всегда совпадает с мнением авторов статей, опубликованных на интернет-портале.
Все замечания, пожелания и предложения присылайте на penzavzglyad@yandex.ru. Прогноз погоды предоставлен сервисом Яндекс.Погода.
Настоящий ресурс может содержать материалы 18+.

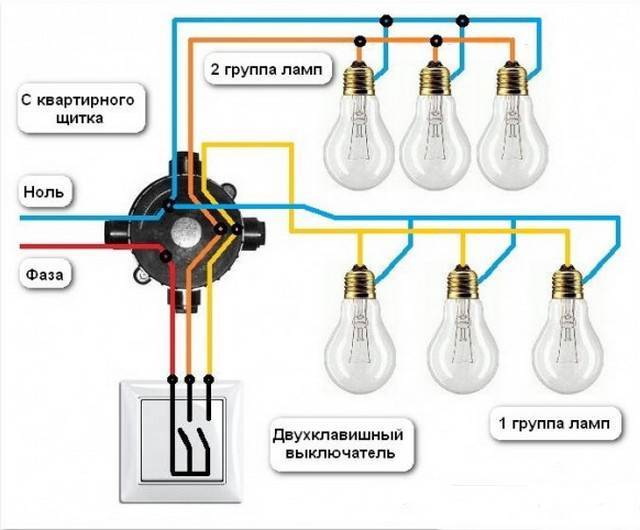

Подключение люстры к двойному выключателю на 2 лампы
С потолка, из отверстия в плите перекрытия могут выходить три или четыре провода. По современным стандартам четвертый проводник служит заземлением и окрашивается в желтый цвет с зеленой полосой, идущей вдоль него. Остальные провода проверяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, где отсутствует напряжение считается нулевым, а все остальные – фазными.
Как подключить люстру с 3 проводами? Желто-зеленые провода заземления можно сразу же соединять между собой. Остальные провода следует заранее распределить по принадлежности. В современных люстрах все внутренние соединения уже выполнены заранее. Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами проводники фазы не соединяются друг с другом, что дает возможность поочередного или одновременного включения лампочек двухклавишным выключателем.
Далее выполняется процедура соединения. Ноль, выходящий из люстры , соединяется с соответствующим нулевым проводом, выходящим из потолка. Фазы с каждой лампочки подводятся к выключателю и подключаются к определенным клавишам. Каждая из них включает какую-либо лампу. В случае необходимости их можно поменять местами. Одновременное включение обеих светильников производится путем нажатия сразу двух клавиш. Все соединения следует выполнять при отключенном защитном автомате.
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
- Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

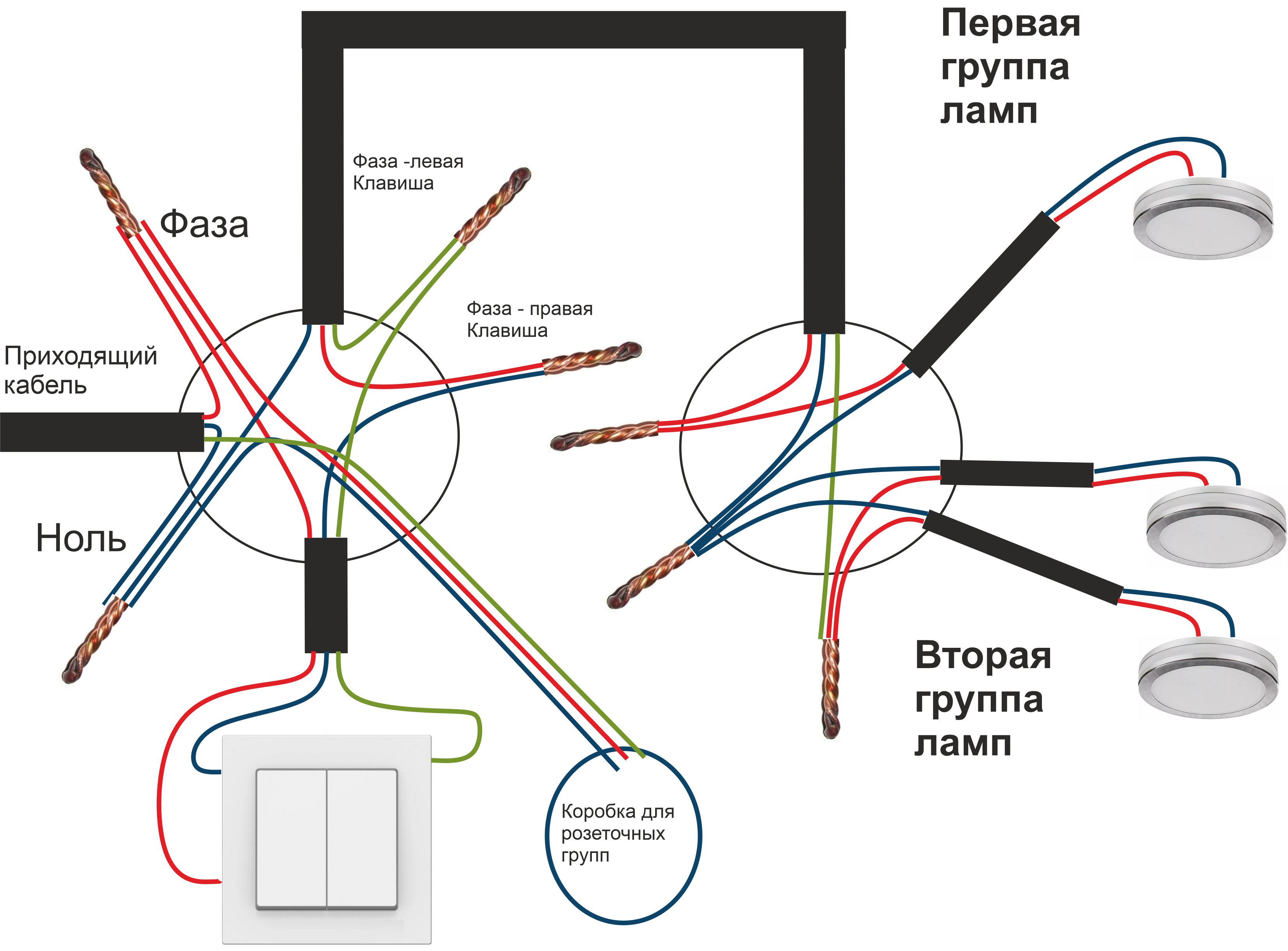

Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Проходной выключатель
Если подключить люстру на два выключателя, это создаст дополнительные удобства: вы сели перед телевизором, но свет люстры слишком яркий. Для того чтобы выключатель был рядом, надо использовать проходные переключатели. По внутреннему устройству это обычный двухклавишный выключатель, но с одной клавишей. На рисунке-схеме видно, что они соединены между собой проводами-челноками. Вот как это выглядит на принципиальной схеме.

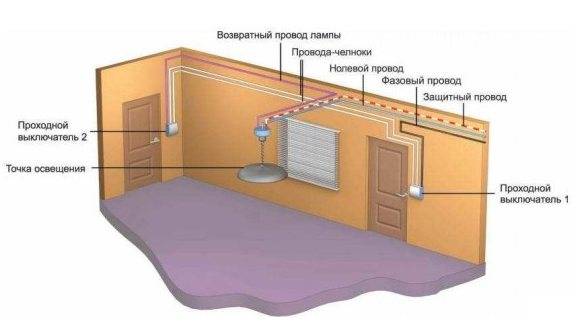

Здесь провода-челноки между выключателями обозначены стандартным красным цветом.
Устройство такой электросети потребует специальных выключателей, дополнительного устройства проводки, которая будет соединять эти приборы. Подключение к самой люстре стандартное.
У такой схемы есть существенный недостаток: лампы в люстре не будут работать группами.
Если такой вариант не устраивает и люстра должна работать в трёх режимах, надо подключить люстру на 2 выключателя. Проходных, с двумя клавишами.
О том, как это сделать, показано на видео:
Вспомогательные провода – провода челноки, каждая из лампочек – группа ламп в люстре.
Сколько проводов на люстре
Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:
- Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
- Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.
Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.
Когда люстра имеет 3 провода, то поступают так:
- Заземляющий провод не подключается, если его нет на потолке.
- Заземляющий проводник подключается к такому же проводнику на потолке.
Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.
Подключение к двухклавишному выключателю
Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

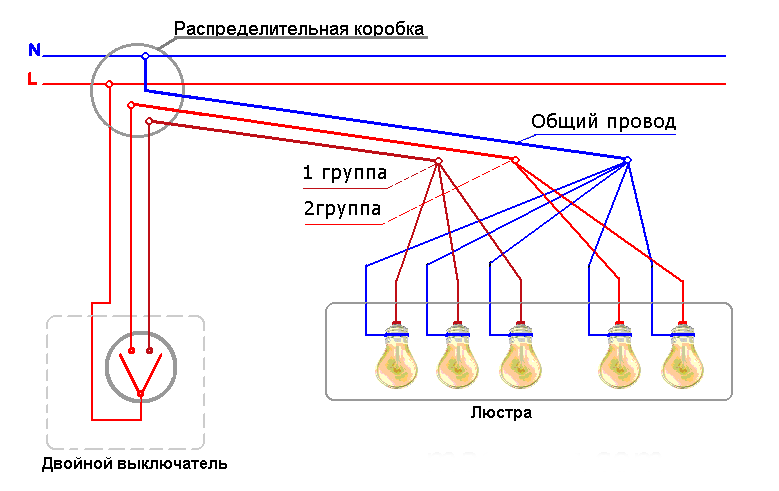

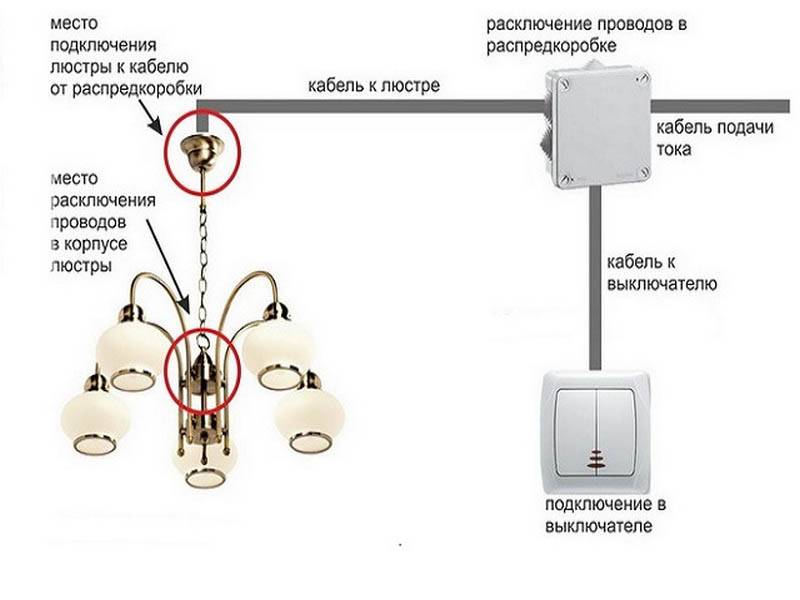

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
