Определение коаксиального дымохода
Коаксиальный дымоход устанавливается на газовые котлы, если нет обычного дымохода, например, в квартире
Устройство работает по принципу сочетания в одном изделии функций дымохода и подающей вентиляционной системы. Объединение каналов увеличивает производительность котла и его КПД. Температура в дымоходе выравнивается, исключается появление капель конденсата, благодаря взаимному перераспределению тепла между внутренним и внешним потоками.
Коаксиальный тип подходит для котлов на газе с закрытой системой и естественной или организованной принудительной тяговой силой. Внутри трубы устанавливается небольшой вентилятор. В конструкцию магистрали включается сборник для конденсата и ревизионные отверстия для чистки.
Потери тепла минимизируются, т. к. холодный воздух подается во внешней трубе, нагревающейся от внутреннего канала с раскаленными газами. Теплый воздух поступает в помещение и уменьшает теплопотери. В котельной будет чистый воздух, т. к. коаксиальный канал одновременно работает в качестве приточной вентиляции.
Трубу можно ставить в вертикальном или горизонтальном положении, установить в настенном виде под потолком, вывести через конструкцию кровли, стены или окно. Размеры трубы и мощность подбираются в соответствии с расчетом. Топливо перегорает полностью и меньше опасных веществ попадает в атмосферу, экономится газ. Продукты горения отводятся по внутреннему каналу, а внешняя сторона сохраняет среднюю температуру, поэтому уменьшается опасность пожара.
Преимущества и недостатки коаксиальных дымоходов
Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:
Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы
В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу. Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты
А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ
А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры. Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.
Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.
- Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
- Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
- В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.
Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.
В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.
Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.
Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.
Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.
Коаксильные дымоходы лучших производителей – залог надежности и качества ↑
Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.
Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:
- удлинен оголовок,
- конструкция воздухозаборного канала особо защищена,
- выполнена из композитного материала.
Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.
Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.
Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы
При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм
Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.
Нормативные документы и правила установки
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 7 217 hits)
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 396 hits)
Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 7 696 hits)
2022 stylekrov.ru
Особенности установки и подключения к газовому котлу

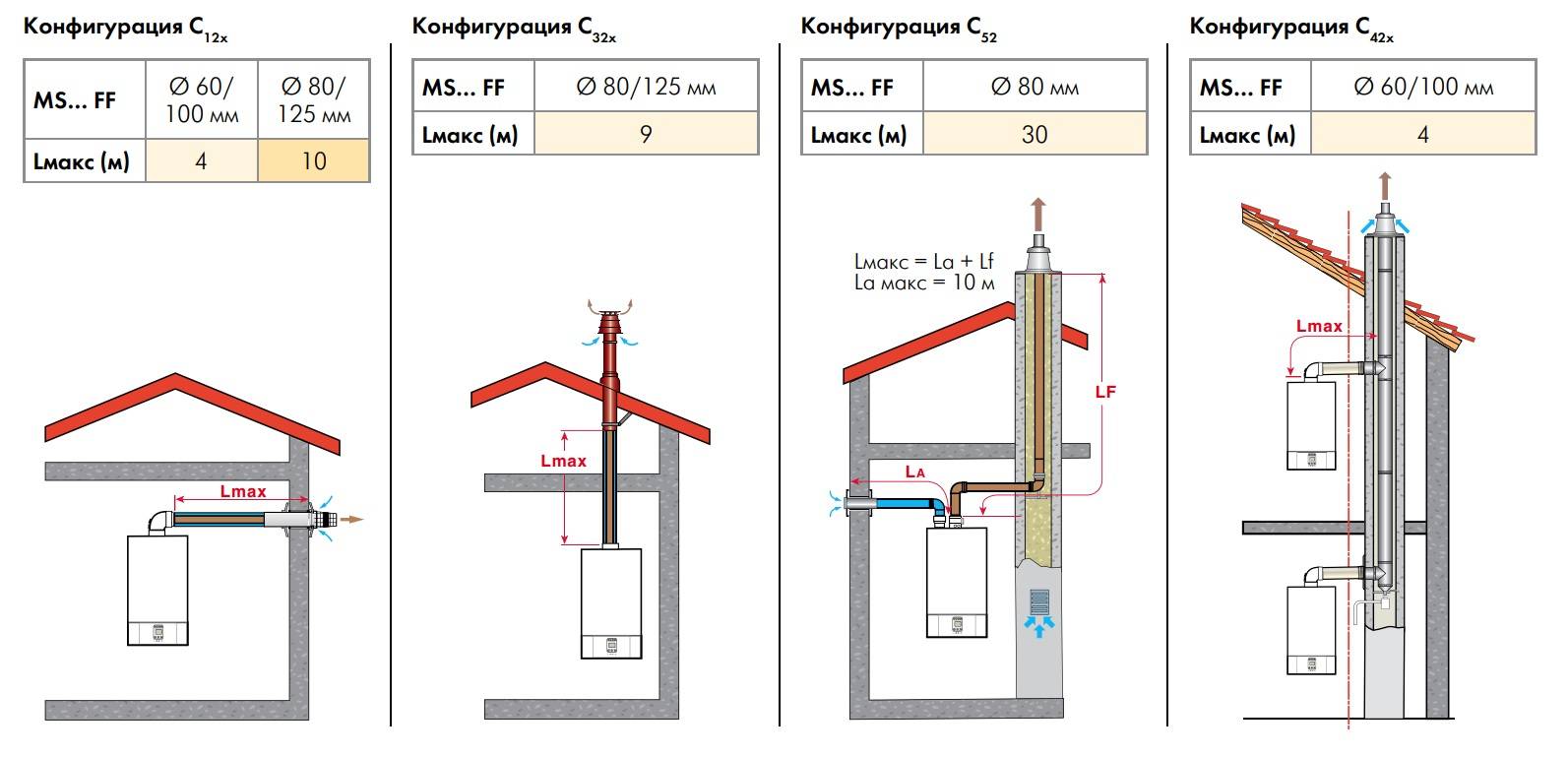

Мы уже знаем, что устанавливаться коаксиальный дымоход может как горизонтально, так и вертикально. Первый вариант значительно проще, но по причине плохой естественной тяги реализовать его можно лишь для моделей, оборудованных вытяжным вентилятором.
Монтаж газовых дымоходов регламентируется соответствующими нормативными документами. Основные правила, которые следует учитывать при установке коаксиальной трубы, представлены ниже.
Горизонтальный коаксиальный дымоход.
- приобретая комплект подобной системы отведения газов, выбор необходимо делать по её диаметру. Он не должен быть меньше сечения выходного патрубка отопительного агрегата;
- в соответствии с регламентированными правилами монтажа, максимальную длину коаксиального дымохода горизонтального типа следует делать так, чтобы она не превышала 3 метра. Некоторые производители, рассчитывая на высокую мощность вытяжных вентиляторов, рекомендуют для выпускаемых ими моделей большие длины;
- устанавливать дымоход необходимо с уклоном 3˚ в сторону от отопительного котла на каждый погонный метр трубы. Выполнение данного требования создаст условия для самопроизвольного стекания образующегося конденсата;
- выбирать место для отверстия в стене следует с учётом, чтобы расстояние от неё до выходного патрубка котла было порядка 0,5…1 метр. Тогда дымоход не будет внутри обледеневать при морозе в зимний период;
- если котёл устанавливается вблизи окна, расстояние от него до наружного патрубка горизонтального коаксиального дымохода должно быть не меньше полуметра. Выводить этот элемент системы дымоотвода под окно настоятельно не рекомендуется. При отсутствии другой возможности, допустимое расположение патрубка – минимум 1 метр ниже уровня окна. Расстояние до подающей газ трубы должно превышать половину диаметра коаксиального дымохода;
- высота наружного патрубка над поверхностью земли должна быть не меньше 2 метров. Так будет минимизирована вероятность его загрязнения;
- выступающая часть коаксиального дымохода, расположенная под балконом или козырьком должна быть определённой длины. Она должна вписываться в полуокружность с центром в точке выхода нижней поверхности данных элементов здания из стены с радиусом, равным их ширине.
Длина наружной части горизонтального дымохода должна быть не менее 0,5 метра
Вертикальный коаксиальный дымоход
При установке такой конструкции необходимо обратить внимание на следующие моменты:
- выполняя сборку колен дымохода для газового агрегата, каждое верхнее следует вставлять внутрь предыдущего колена и соединять хомутами. При несоблюдении данного правила конденсат будет просачиваться сквозь негерметичные стыки, и начнёт стекать по наружной стенке дымовой трубы;
- для удобства обслуживания и чистки, а также для сбора конденсата нижнюю часть конструкции необходимо оснастить тройником.
Следует отметить ещё вот что. Помимо применения в частных домах, существует коллективный вариант вертикального коаксиального дымохода в многоквартирном доме. Такая система дымоотвода делает пользование газовыми индивидуальными приборами отопления полностью безопасным. Устанавливается общая дымоходная труба на этапе возведения многоэтажки.
Установку дымохода можно рассмотреть на примере двухконтурной конструкции
Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.
Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.
Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.
Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.
При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.
Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.
Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.
После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.
Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.
Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи
Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.
В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:
- при установке на плоской крыше расстояние не должно быть меньше 500 мм;
- в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
- если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.
Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:
Опорный кронштейн для дымохода
- направление с поворотом в 90 или 45 градусов;
- вертикальное направление;
- горизонтальное направление;
- направление с уклоном (под углом).
Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.
При установке дымоходов учитывайте:
- расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
- расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
- разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
- расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.
Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).
Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:
- возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
- расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
- высота идеального дымохода имеет высоту не меньше 5 метров.
Устройство дымохода для настенного газового котла

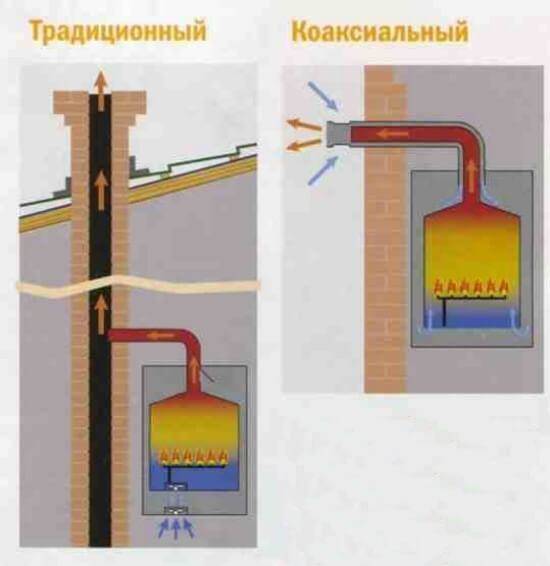

Принцип работы коаксиального дымохода выглядит следующим образом.
По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.
По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.
Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.
Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

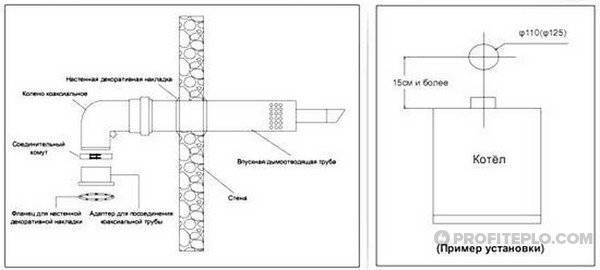

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:
- коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
- поворотное колено 90 градусов, 1 штука;
- герметичные прокладки, обжимные хомуты;
- декоративные накладки, как опция.
В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.
Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.
Требования к монтажу
Установка подобной конструкции имеет свои правила, которые должны быть описаны в инструкции, прилагаемой к оборудованию. Вносить корректировки и дополнения могут службы газоснабжения и МЧС.
Осуществляя монтаж коаксиального дымохода, важно учитывать определенные требования:
Необходимо соблюдать расстояние от трубы к соседствующему строению, которое высчитывается с учетом технических характеристик сооружения и конструктивных особенностей самой дымовой трубы. При отсутствии дефлектора расстояние должно составлять примерно 8 м
При наличии этого усилителя тяги важно, чтобы промежуток от оконных конструкций до трубы был не менее 5 м. Если стена абсолютно ровная, без дверей и окон, расстояние можно уменьшить до 2 м
Стоит отметить, что в СНиПе не говорится о требованиях к горизонтальным дымоходам, потому остается следовать инструкции от производителя.
Максимально допустимая длина коаксиальной трубы не должна превышать 5 м. В многоэтажных домах для удлинения канала можно применить коллективные дымоходы
Эта проблема решается также за счет подключения к общей системе дымоотвода.
Необходимо обратить внимание на важность создания уклона канала для обеспечения возможности выхода конденсата за пределы конструкции. Уклон в соответствии с уровнем земли должен составлять 3 градуса.
Важно, чтобы все элементы соединялись перед входом трубы в стену.
Расстояние до потолочной конструкции сооружения должно составлять не менее 20 см.
Необходимо, чтобы часть канала, расположенная снаружи, имела длину не меньше 20 см
Оптимальный размер – 60 см.
Конструкция трубы выполнена так, что обратной тяги быть не должно. Перед топкой устанавливается специальный клапан, который не допускает задувания дымовых газов внутрь помещения.
Разновидности дымоотводов коаксиального типа
Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.
Наружные и внутренние системы
Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде. Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.
Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы
Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже
Не утепленные и утепленные устройства
В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора. В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.
Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции
Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали. Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.
Горизонтальный или вертикальный вывод
Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции. В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.
Коллективные и индивидуальные конструкции
Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию. Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.
Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним
Достоинства и недостатки
Каждая система отведения отходов горения имеет свои недостатки и преимущества
При выборе коаксиальной трубы, требуется обращать внимание на определенные факторы. К ним можно отнести:
- стоимость конструкции и монтажа;
- тип котла;
- преимущества и недостатки.
Коаксиальный дымоход стоит дороже, чем обычная труба из нержавеющей стали. Сборка при самостоятельном подключении будет стоить порядка 10 тысяч рублей. Альтернативные варианты обойдутся дешевле.
Основным преимуществом является то, что сжигается воздух с улицы, а не из квартиры. Согласно нормативам, котел можно устанавливать в непроветриваемом помещении. Также можно выделить следующие плюсы:
- быстрота установки;
- возможность использования практически в любом помещении;
- возможность использования в многоквартирных домах;
- хорошие показатели тяги.
Если в месте установки часто сильный и устойчивый ветер, требуется устанавливаться ветрозащиту.
К недостаткам можно отнести:
- Требуется согласовать с Санэпидемнадзором, поскольку во время использования выделяется много токсичного конденсата, который нельзя выливать в землю. Его требуется утилизировать в определенных местах.
- Большое количество конденсата, который выделяться будет даже при хорошей изоляции.
На трубе скапливается конденсат
Варианты монтажа
В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.
Горизонтальная установка коаксиальных труб
Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.
Дополнительно рассчитываются следующие параметры:
- Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
- Количество поворотных муфт на участке не должно превышать 2 шт.
- Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.
Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.
Вертикальный монтаж двухканальной трубы
Вертикальный монтаж дымохода предусматривает два способа подключения:
- Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.
Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003) . - Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.
В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.
Виды
В зависимости от способа установки дымоходы бывают вертикальные, выведенные через крышу, и горизонтальные, прокладываемые сквозь стену или окно. Долговечность и эксплуатационные параметры определяются свойствами материала, из которого они изготовлены.
Алюминий
Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.
Нержавеющая сталь
Для изготовления дымоходов применяется кислотоустойчивая нержавейка, безболезненно выдерживающая резкие перепады температуры и способная работать при нагреве до 550 ⁰C. Гарантированный срок службы – не менее 30 лет. Производители выпускают две разновидности:
- Трубы без утеплителя – используются в отопительных системах на промышленных и бытовых объектах. Недостатком считается образование при работе большого объема конденсата. Для его уменьшения требуется установка слоя термоизоляции.
- Утепленные – чаще всего применяются как вертикальные коллективные дымоходы в многоэтажных домах. Обладают улучшенными аэродинамическими свойствами. Правилами не возбраняется подсоединение отопительных систем как с принудительной, так и с естественной тягой. Установка производится во время возведения дома по проекту, разработанному специализированной организацией.
Двухканальные пластиковые дымоходы
Их изготавливают из термоустойчивого материала с рабочей температурой до 205 ⁰C. Пластик недорог, весит немного, легко монтируется. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымоотвода. К недостаткам относятся недолгий срок эксплуатации и ограничения, накладываемые на применение в обычных газовых котлах.
При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для монтажа нужно использовать комплектующие элементы той же фирмы-изготовителя.
