Инфракрасная пленка на потолок, ПЛЭН

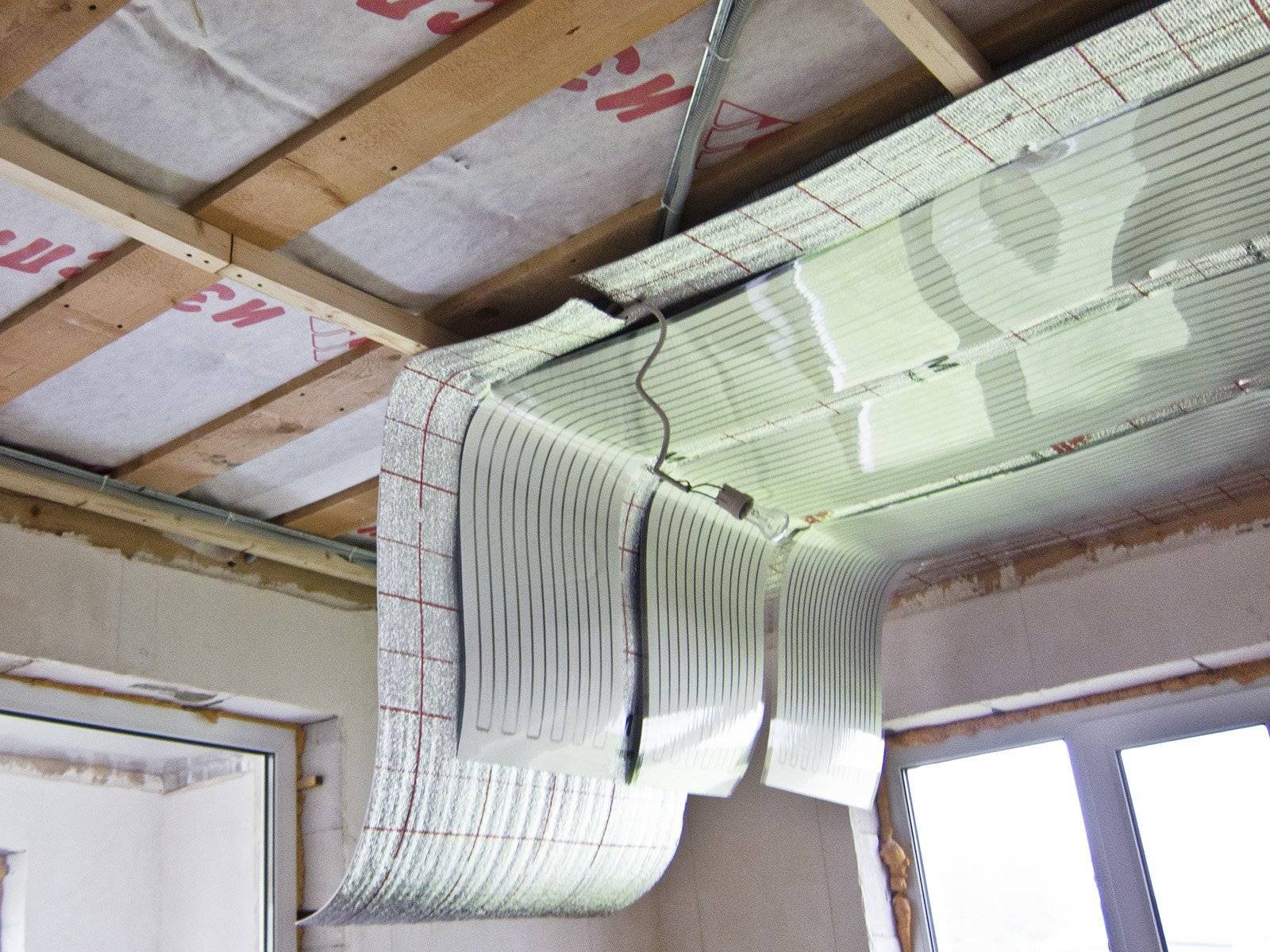

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Монтаж пленочного отопления на потолок

Чтобы готовая система отопления была эффективна, следует придерживаться при работе следующих правил:

Перед установкой нужно выполнить теплоизоляцию помещения (стен, дверей, окон).
Нельзя монтировать пленочное отопление в помещении с повышенной влажностью или при низкой температуре.
Обогревательная система, выполняющая роль основной, должна занимать не менее 80 % общей площади потолка. Для дополнительной достаточно 40 %.
Мощность тока должна соответствовать значению, указанному в паспорте обогревательной системы. Если она меньше требуемой, необходимо поставить распределительный блок.
Термодатчик должен быть установлен на уровне 170 см от уровня пола.
Запрещено загибать рулонный обогреватель под углом 90 °.
Для слишком высоких – выше 360 см – потолков не подойдут стандартные модели, поскольку расход электроэнергии в этом случае будет неоправданно большой.
В целях уменьшения теплопотерь рекомендуется монтировать под ИК-пленку фольгированную пленку. Она будет отражать тепло в помещение.
Разрезать рулонный обогреватель следует только по намеченным линиям.

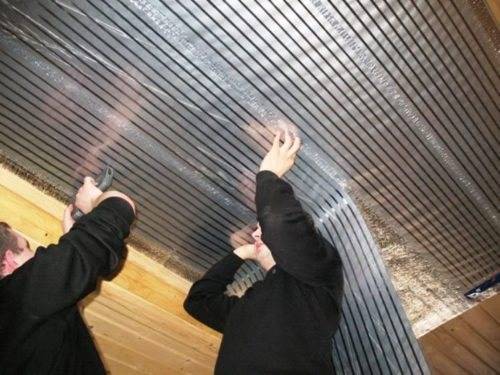

Фиксировать ИК-обогреватель нужно с помощью степлера или специального крепежа, при этом крепеж должен располагаться на прозрачных участках пленки.
Расстояние между полосами пленки должно составлять не больше 50 мм.
При монтаже необходимо убедиться, что нагревающиеся поверхности не будут контактировать с легковоспламеняющимися или горючими материалами.
Контакты электропроводки нужно тщательно изолировать, используя изоляционную ленту и пластиковые колпачки.

Пленочное инфракрасное отопление монтируют в четыре этапа:

Расчет материалов для устройства системы пленочного отопления.
Проведение работ по теплоизоляции потолка.
Установка элементов отопительной системы, монтаж термодатчика.
Подсоединение к сети и терморегулятору.

После определения нужного количества материалов и их закупки приступают к теплоизоляции потолка. Для этого используют фольгированный теплоизолятор (фольгоизол пенофол и другие). Материал должен быть укреплен по всей поверхности потолка и немного заходить на стены, чтобы снизить теплопотери.

Сверху монтируют ИК-пленку. Фиксируют ее на крепеж, входящий в комплект, располагая его так, чтобы он приходился на отмеченные для разреза места – так не повредятся нагревательные элементы.

Когда пленка будет закреплена, с одной стороны необходимо изолировать контакты, а с другой подсоединить провода. Затем нужно установить на стену терморегулятор. Тестируют работу системы. Если она работает как нужно, переходят к финишной отделке.

Закрывать ИК-пленку можно различными отделочными материалами: МДФ, пластиковой вагонкой, гипсокартоном и другими. Главное – чтобы они не имели теплоотражающих свойств.

Отопление дома инфракрасными обогревателями – современная альтернатива традиционным электрическим системам. Его высокая стоимость оправдывается удобством использования, легкостью монтажа, надежностью и эффективностью.

Устройство плёночного электронагревателя (ПЛЭН)

Все ИК-обогреватели подразделяются на высокотемпературные коротковолновые и низкотемпературные длинноволновые. Нагреватели плёночного типа относятся ко второй группе.

Визуально плёночный ИК-электрообогреватель представляет собой гибкий лист или полосу определённого формата. Если модель – не декоративного исполнения (нагреватель-картина), то прозрачные наружные слои позволяют видеть расположение комплектующих элементов.

Конструктивно любая разновидность бытового обогревателя плёночного типа включает в себя следующие составляющие:

нагревательные элементы резистивного типа – выполненные из углеродсодержащих материалов или металлов, ленточные или пластинчатые, способные при прохождении по ним электрического тока нагреваться до 35-55 градусов;
теплораспределяющая основа — один или два слоя тонкой алюминиевой фольги, на которой крепятся резисторы, для равномерного распределения тепла от их нагрева по поверхности экрана;
терморегулятор с датчиками температуры;
два защитных слоя ламинирующейся плёнки с температурой плавления до 210 градусов, между которыми располагается фольга с нагревательными элементами;
кабель для подключения ПЛЭНа к сети.

Общая толщина обогревающего листа не превышает 1,5 мм.

Схематически ПЛЭН можно изобразить так (термостат устанавливается отдельно):

1 – контакты подключения устройства к сети 220 В;

2 – гибкая двуслойная оболочка из полимерной плёнки на несущей лавсановой или полиэстеровой основе;

3 – точки промышленного, тщательно изолированного соединения питающего провода с контактами нагревателей (самостоятельная замена кабеля не предусмотрена);

4 – нагревательные резистивные элементы (ленточные или отдельные пластинчатые, соединённые проводниками);

5 – алюминиевая фольга;

6 – голограмма для защиты обогревателя от контрафактного производства.

Характеристики работы и устройство теплого потолка

Конструктивно теплый потолок мало чем отличается от теплого пола, кроме того момента, что все слои «пирога» перевернуты вверх ногами. Основа конструкции – инфракрасная (ИК) пленка с нагревательными элементами. При подключении электроэнергии потолочное отопление за несколько минут нагревается до температуры +45º С. Тепловая энергия от греющих элементов через декоративное покрытие передается окружающему воздуху, тем самым повышая его температуру тоже. Далее тепло направляется к полу и отражается от него. В этом варианте исполнения монтаж терморегулятора целесообразно производить на высоте 1…1,5 метра от пола.

Покрытие ИК пленки для потолка снаружи

При выборе ИК пленки для обогрева помещения необходимо уделять особое внимание качеству системы, которая должна соответствовать ряду основных параметров:

основа должна быть выполнена из пленки высокого качества, используемый полимер обязательно должен быть пожаробезопасным;
токопроводящая полоса должна быть без повреждений, при этом выполнена из медных материалов, минимальная допустимая ширина должна составлять 15 мм;
у серебряной полосы обязательно должен быть четкий контур, без просветов, при этом она должна на 2 мм заходить на медную шину;
расположение углеродных излучателей должно быть полосатым либо сплошным, геометрические формы никакого влияния на работу потолочной системы отопления не оказывают;
внешняя ламинация инфракрасной пленки должна быть выполнена из того же полимера, что и основание, не рекомендуется использовать материалы с меньшей толщиной;
стандартные пленки должны выдерживать воздействие температурных режимов до +80 °С, высокотемпературные материалы – до +110 °С;
если в процессе производства использовались материалы высокого качества, то деформации в процессе эксплуатации быть не должно;
качественная ИК пленка должна нагреваться равномерно за короткий промежуток времени – примерно за 5-10 секунд.

Как показывает практика, чем большей ширины будет пленка, то нише вероятность ее перегрева в процессе эксплуатации.

Важно! Если полимер прозрачный, то он намного быстрее деформируется в процессе эксплуатации

Как устроен и работает инфракрасный обогреватель для потолка

Основной системы выступают нагревательные модули, запаянные внутрь специальной пленки. При прохождении электричества температура элементов за короткое время повышается примерно до +45 градусов. Это провоцирует излучение в окружающее пространство инфракрасных волн: по своим характеристикам они очень напоминают солнечные. Тепловая энергия от потолка сначала двигается вниз, после чего, отражаясь от напольной поверхности, рассеивается в пространстве.

Спецификой инфракрасного излучения является то, что под его воздействием вначале происходит нагревание находящихся в помещении предметов и оснований. В дальнейшем накопленное тепло отдается воздуху. Регулируется работа конструкции посредством термодатчика, расположенного на высоте 100-150 см от пола. После превышения установленной границы нагревания происходит автоматическое отключение инфракрасных полотен. В процессе работы активная фаза занимает не более 10% всего времени. В пересчете на минуты получается примерно 5-7 минут/час.

Принцип работы

Отопление ПЛЭН – это инфракрасная система, которая располагается между декором и перекрытием потолка. Лучистая плёнка излучает тепло, которое равномерно распределяется по помещению. Обогрев осуществляется многослойными резисторами, которые находятся между пластиковыми пленками. ПЛЭН излучает тепловую составляющую солнечного света. Это излучение поглощается поверхностью мебели, пола, стен и потолка, а в помещении при этом создается комфортный микроклимат.

Электрическое отопление подобного типа представлено пленкой, которая крепится к потолку пластиковыми заглушками. Технология установки позволяет создать условия, при которых тепловой поток распределяется равномерно в инфракрасном спектре по всему помещению. Поток тепла передается элементам интерьера, полу, стенам и другим предметам, а также человеку в помещении.

Компоненты системы

Если вы решили выбрать ПЛЭН как основную отопительную систему, то нужно учитывать уровень воздухообмена: более 80% площади помещения, которое будет отапливаться, должно быть покрыто пленкой. Это стены, пол, потолок. При нанесении изолона на потолок, нужно сделать напуски на стены до 3 см. Это предотвратит утечку тепла из вашего помещения.

Прежде чем подключить ПЛЭН, нужно узнать его технические характеристики. В них входит уровень КПД, класс защиты, используемое напряжение, потребляемый ток, электрическая мощность, волна излучения. Желательно ознакомиться с отзывами пользователей.

Виды потолочных пленочных инфракрасных обогревателей

Если рассматривать существующие на сегодняшний день виды пленочных инфракрасных обогревателей, то их можно разделить на 3 группы в зависимости от способа крепления:

потолочные модели;
настенные модели;
напольные модели.

В зависимости от длины волн и температурного излучения инфракрасные пленки бывают:

низкотемпературными – бытовые модели обогревателей, которые нагреваются до +10 °С-+60 °С, длина излучения инфракрасных волн варьируется в пределах от 5,6 мкм до 100 мкм;
среднетемпературные – в данном случае диапазон температурных режимов составляет +60 °С-+100 °С, при этом длина волн колеблется в пределах 2,5-5,6 мкм;
высокотемпературные – диапазон температурного режима превышает +100 °С, излучение инфракрасных волн составляет 0,74-2,5 мкм.

На данный момент времени наибольшей популярностью пользуются потолочные элементы нагревания. Такие модели можно использовать в качестве дополнительного либо основного источника тепла. До таких элементов довольно сложно достать, что исключает получение ожогов, особенно, если в доме есть маленькие дети.

Если правильно провести монтажные работы, то процесс нагревания поверхности потолка будет равномерным. Благодаря привлекательному внешнему виду современных моделей, инфракрасные потолочные обогреватели только дополнят дизайн интерьера.

Совет! При необходимости можно установить в жилом помещении потолочный ПЛЭН.

Лучшие потолочные инфракрасные обогреватели для армстронга

Такой тип потолков распространен в офисах и лекционных залах, с большим количеством людей. Используют этот вид отделки потолка и в коридорах муниципальных учреждений.

Размещение обогревателей вверху защищает их от повреждения посетителями и детьми, а также экономит место внизу для расстановки мебели и прохода. Особенностью моделей является квадратная форма, идентичная сегментам закладываемых плит в потолке армстронг.

Frico HP 600 — для офиса

Это лучший инфракрасный потолочный обогреватель для размещения в просторном офисе, чтобы поддерживать в нем комфортную температуру и не загромождать стены конвекторами. Шведский продукт имеет белоснежный цвет, который хорошо сочетается со строительными потолочными панелями.

Корпус не нуждается в креплении, а просто укладывается на стальные рамки каркаса. Поверхность обогревателя имеет порошковое напыление, защищающее его от коррозии.

Рекомендации: 5 лучших энергосберегающих обогревателей для дома

Плюсы:

мощность в 600 Вт дает высокую теплоэффективность и приемлемое потребление электричества;
компактные размеры по высоте корпуса 55 мм не требуют высокой ниши над армстронгом;
нагрев поверхности панели до 100 градусов;
большие размеры 1193х593 мм обеспечивают распределение тепла на несколько рабочих мест сразу;
разрешается эксплуатация на высоких потолках до 3 м;
может использоваться как дополнительное или основное отопление в помещении;
не нуждается в элементах крепления;
бесшумная работа;
мягкое воздействие теплом на все материалы находящиеся в комнате;
возможность регулировки температуры при помощи термостата;
предусмотрена защита от контакта металла корпуса и рамки потолка.

Минусы:

стоимость от 22000 рублей;
гарантия на такой дорогой товар всего 1 год;
большая масса корпуса 10,3 кг нуждается в усиленном закреплении каркаса потолка, особенно при нескольких обогревателях сразу.

Ballu BIH-S-0.3 — для коридора или конференц-зала

Это лучший инфракрасный потолочный обогреватель для монтажа в армстронг потому что их размер идеально подходит для стандартных габаритов этого вида потолочной отделки с ячейками 600х600 мм.

Высота корпуса 53 мм не загромождает закладываемую нишу и оставляет место для проводов и вентиляции.

Мощности в 0,3 кВт вполне достаточно, чтобы поддерживать тепло в редко эксплуатируемых помещениях, но защитить их от сырости и грибка.

Плюсы:

небольшой срез кромки под 45 градусов обеспечивает красивый вид панели;
стоимость от 2600 рублей;
простое подключение к питанию 220 В;
габариты полностью подходят для часто используемого стандарта потолка 600х600 мм;
производитель предоставляет гарантию до 5 лет на продукцию;
второй класс электрозащиты;
небольшой вес в 5,1 кг по сравнению с аналогами;
можно вешать на низкие потолки от 1,8 м;
экономное потребление электричества ввиду мощность в 300 Вт;
двойной слой теплоизоляции на задней стенке корпуса предотвращает нагрев ниши;
встроенный защитный термостат с регулировкой;
внутрь не попадает влага и пыль;
простая установка;
хромоникелевая низкотемпературная проволока в качестве нагревательного элемента.

Минусы:

эффективность обогрева сохраняется только при высоте потолков до 2,4 м;
пластиковая коробка ввода.
