Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Розетки в спальне возле кровати
И еще несколько полезностей и новинок от Шнайдер Электрик. Вот например блок, идеально подходящий для размещения возле прикроватной тумбочки.
Что вам здесь нужно? По любому это розетка 220В. Здесь ничего удивительного.
Эта та же самая розетка, что и раньше. Можно найти варианты как под винты, так и самозажимного исполнения.
Контакты расположены в верхней части и имеют цветовую маркировку.
Если розетку ставить в стену согласно надписям на суппорте, то получится что ноль будет слева, а фаза справа.
Многие электрики привыкли иначе, но ошибки здесь никакой нет. Самое главное, чтобы подобное расположение имели все розетки в доме.
Сами суппорта отлиты из сплава Zamak, отечественный аналог ЦАМ.
Геометрия идеальная, рамки ставятся легко и четко. При этом суппорт по необходимости можно докупить отдельно, и ставить в них почти любые механизмы иного производителя.
Запас
Никогда не покупайте электрику ровно столько, сколько нужно. Всегда делайте это с минимальным запасом.
Даже самые качественные и дорогие розетки и выключатели, с заявленным циклом коммутаций в 50 тыс., периодически ломаются и выходят из строя.
Это может произойти не сразу, а через 5 или 10 лет. Чем больше срок, тем хуже для вас.
Вы приходите в магазин и узнаете, что производитель уже снял данную коллекцию с производства, а подобрать идентичную не представляется возможным. Поэтому всегда добавляйте несколько штук про запас.
Сколько именно? Для квартиры до 100м2:
3 розетки + 2 одноклавишных выключателя
1 проходной + 1 перекидной выключатель
рамки – 2 одиночных + 2 двойных + 1 тройную + 1 четверную
Этого будет более чем достаточно и хватит вам для спокойной бесхлопотной жизни на долгие годы вперед.
Выключатель отключается клавишей вверх или вниз
При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался
По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.
Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.
Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.
“Стоит – работает. Лежит – не работает!”
Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.
И все определяется в первую очередь маркой и
производителем изделия.

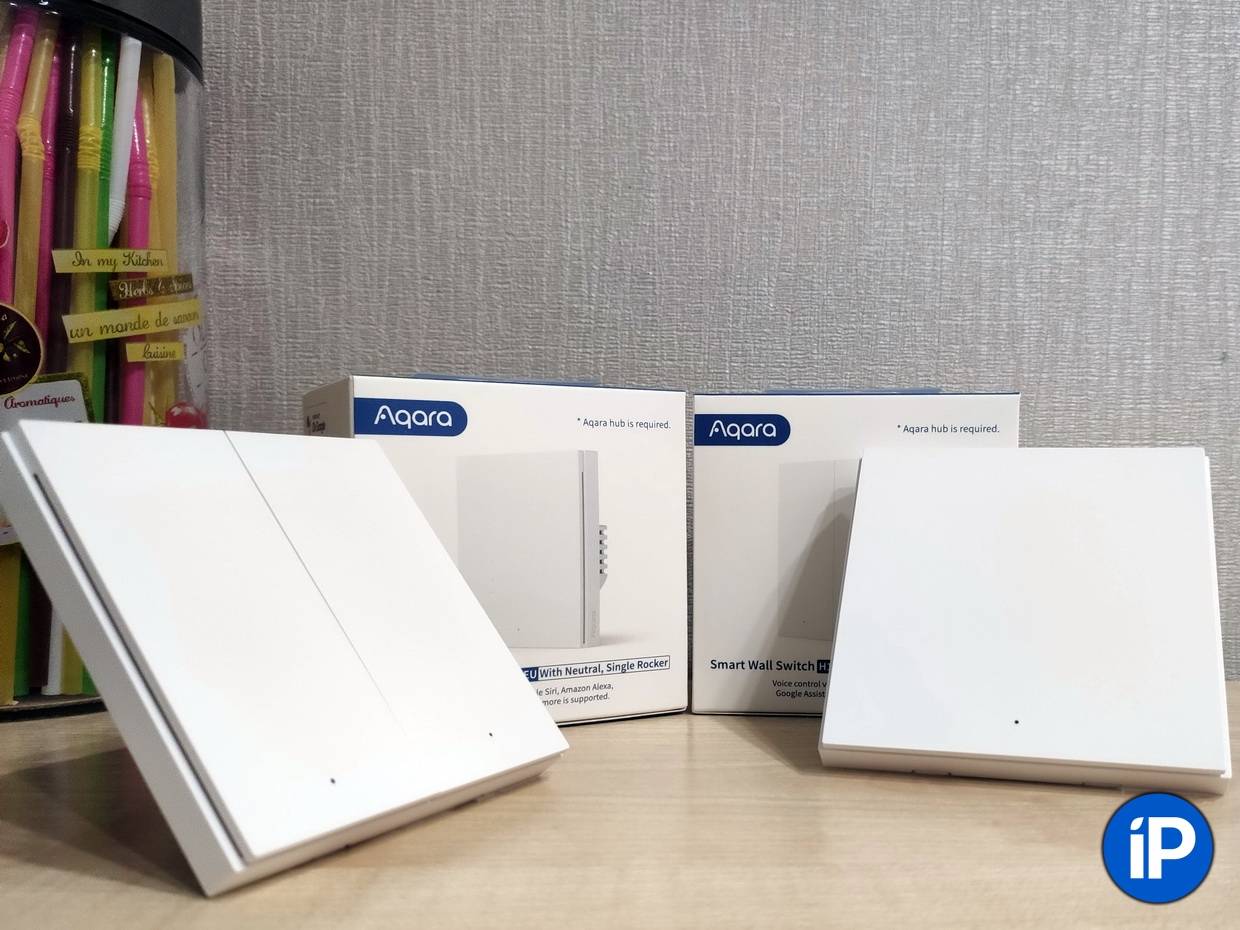

Изучаем обновленные выключатели Aqara для России
Линейка Aqara H1 EU включает варианты на любой случай
Прибывшие на обзор выключатели с нейтралью стали расширением уже описанной нами линейки Aqara Smart Wall Switch H1, о представителях которой (без нейтрали для стандартной российской проводки и беспроводных) ранее уже выходил подробный материал.

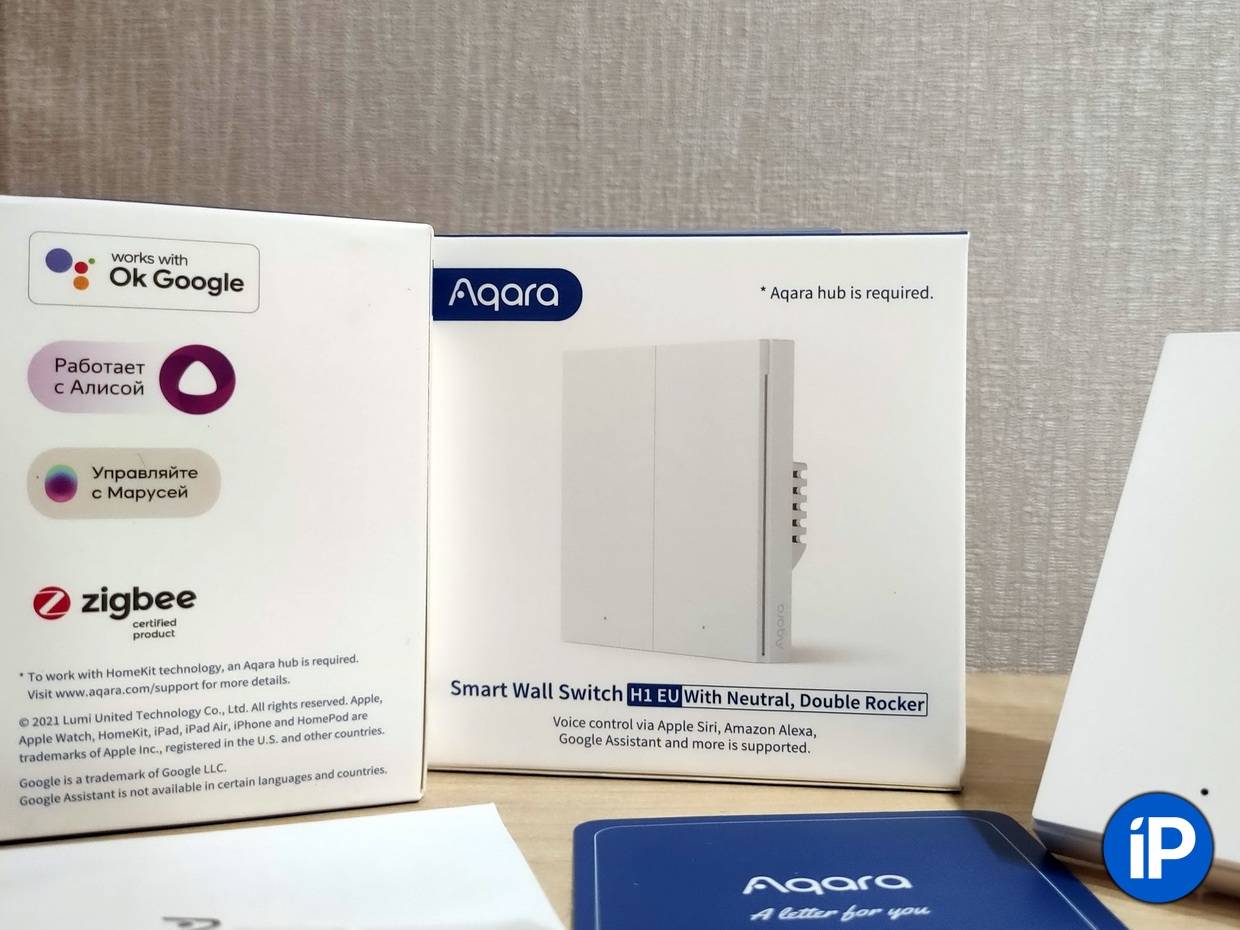

Как и они, выключатели Aqara Smart Wall Switch H1 EU (With Neutral) получили удобную заднюю часть, позволяющую устанавливать прибор в обычные российские (и не только) круглые подрозетники. Те самые, что используются в каждой квартире, в каждом доме.
**В тему:**1. Все эксперты по умному дому советуют Aqara и ZigBee. Чем они так хороши?2. Как легко и быстро создать умный дом с управлением через iPhone, Siri или Алису. Спасибо Aqara3. Обзор умных штор Aqara. Они открываются и закрываются по расписанию4. Факт: шторы влияют на сон. Я установил умные рулонные шторы Aqara и сплю спокойно5. Я управляю умным домом Aqara с помощью ночника, видеокамеры и ИК-пульта. Это гениально просто6. Качественный умный замок без ключа в квартиру. Разобрал в действии гаджет Aqara7. Новый стартовый набор Aqara превратит обычный дом в умный. Еще и скидка есть8. Как включать свет в комнате, не вставая с кровати (даже в другом городе). Обзор умных выключателей Aqara

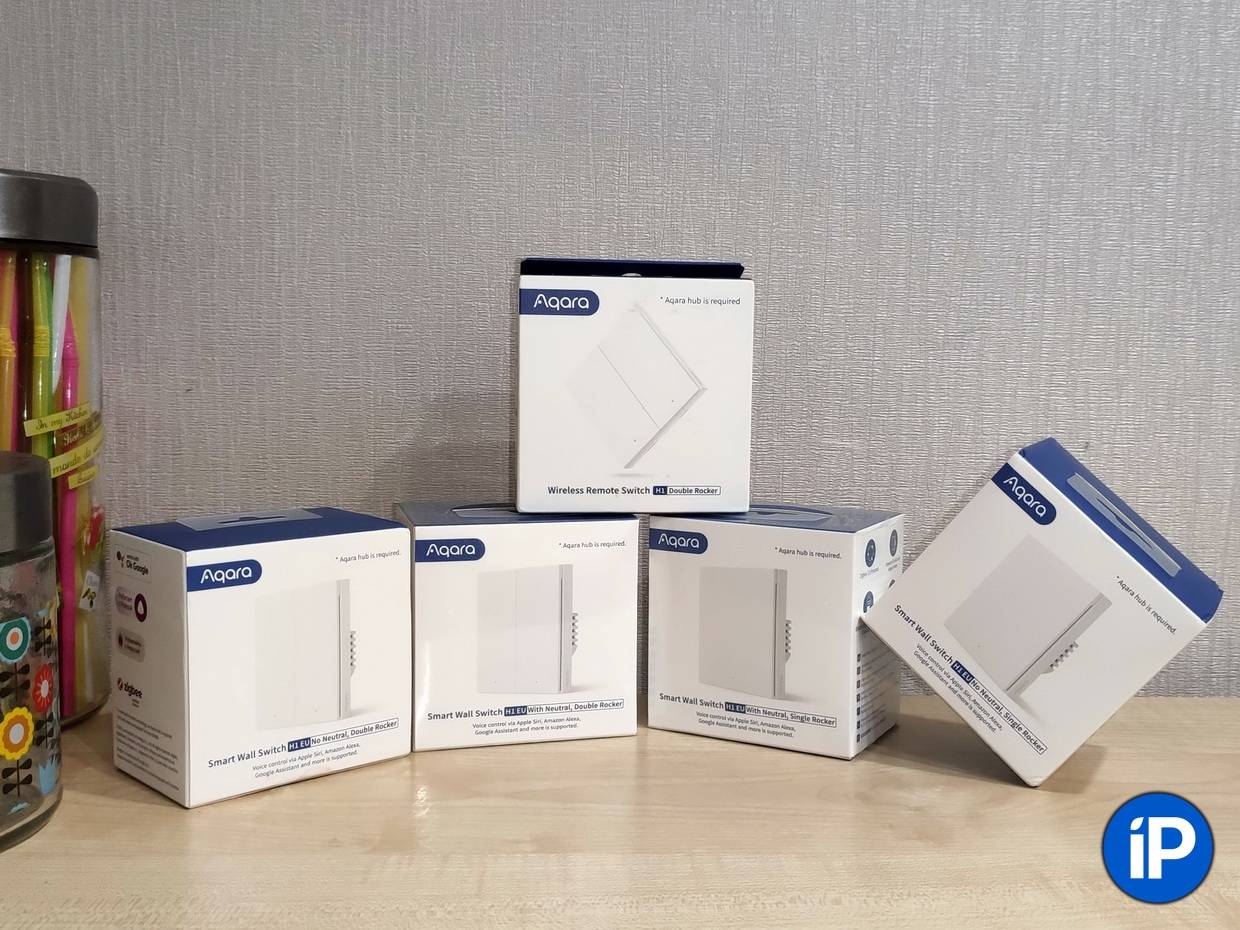

Таким образом, линейка Aqara H1 EU для российского рынка теперь включает в себя 5 выключателей:
- одноклавишный настенный (без нейтрали)
- двухклавишный настенный (без нейтрали)
- одноклавишный настенный (с нейтралью)
- двухклавишный настенный (с нейтралью)
- двухклавишный беспроводной выключатель
Для их монтажа не нужно искать и заказывать из Китая сложные при установке в бетонные стены квадратные подрозетники. Подойдут абсолютно любые из ближайшего хозмага. Даже самые дешёвые от застройщика.

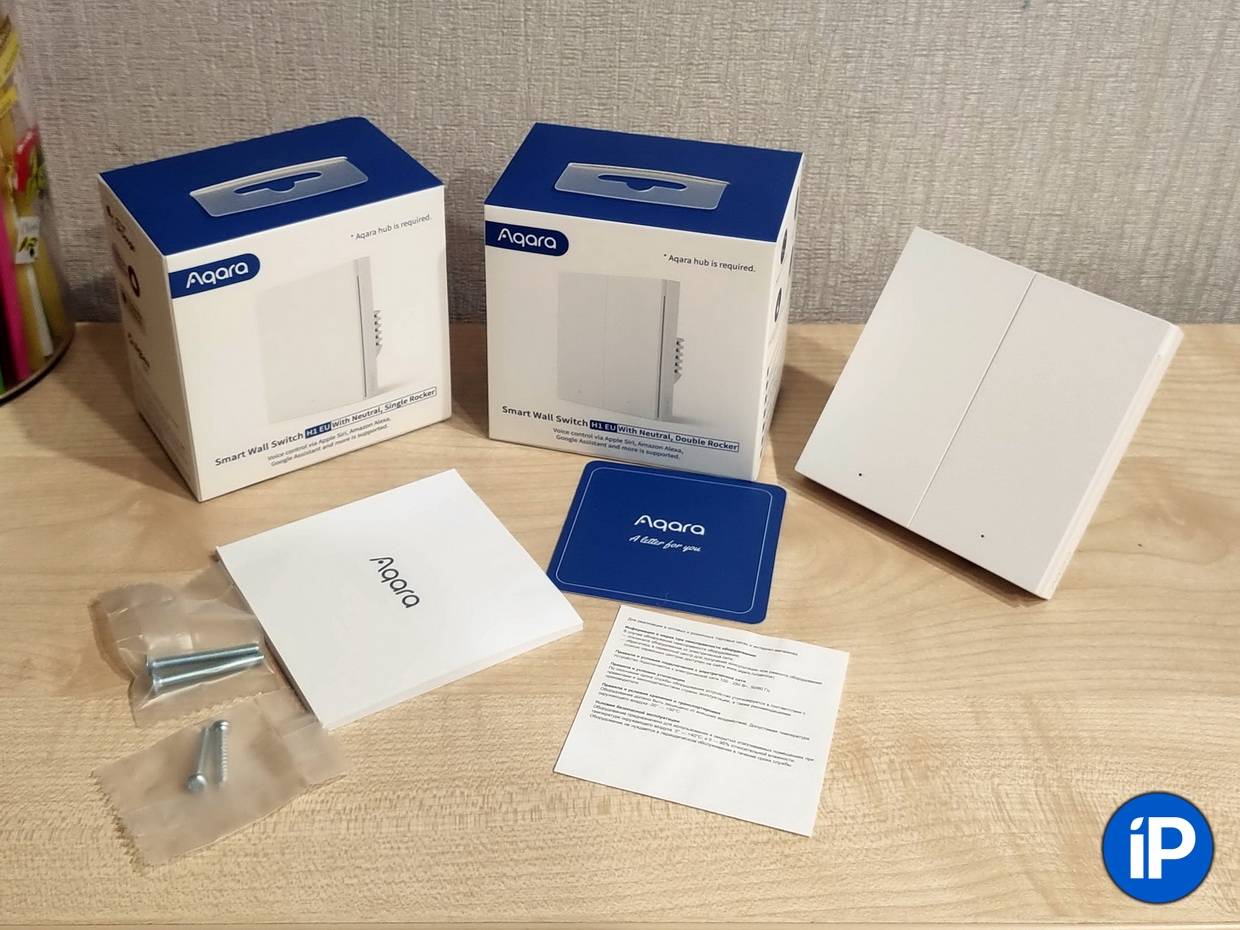

В комплекте есть даже крепёж
Правда, советские лучше будет заранее поменять на современные: вместо металлических «распорок» для установки используется винтовое крепление. Таким образом потребуются соответствующие части в «стакане»-подрозетнике, которых в устаревших вариантах нет.
Кроме того, все стеновые Aqara H1 имеют четко обозначенный верх и низ — здесь конструкция вариантов с нейтралью и без неё совершенно идентична.
И ещё один важный момент: ранее рассмотренные варианты без нейтрали спокойно устанавливаются вместо любого выключателя, тогда как для новинок с нейтралью потребуется модернизация проводки.
Но польза от этого будет.
Экономия бюджета
Можно ли сэкономить на розетках и выключателях? Да, конечно.
Чтобы ваш ремонт по-прежнему выглядел эффектно вовсе не обязательно везде ставить фурнитуру премиум класса. Для малодоступных и незаметных мест подойдут изделия из бюджетной серии.
Если это продукция от того же Шнайдер или Легранд, то его технические составляющие все равно остаются на высоком безопасном уровне.
Вы теряете в привлекательном дизайне (отсутствие рамок из ценных пород дерева) или в неудобстве монтажа (нет защелок “ласточкин хвост”), но розетка при этом не становится менее безопасной.
Главное не покупайте ничего, что дешевле 100 рублей. Электрофурнитура хорошего качества в расчете механизм+рамка начинается от 200 рублей.
https://youtube.com/watch?v=VK8rCdChdbY%3F
Ванная
Количество розеток зависит от электроприборов, которые вы будете размещать в ванной комнате. Стандартно: стиральная машина, фен; опционально: водонагреватель и электрический полотенцесушитель
Важно, чтобы расстояние от розетки до пола и источника воды было не менее 60 см
Фото: Instagram sdelano.ru
Для ванной комнаты нужны специальные влагозащищенные варианты розеток с крышкой и специальной степенью защиты. Они защищены во внутренней части и обеспечивают сток воды, если она попадает внутрь розетки.
Безопасность и домашняя автоматикаКак правильно выбрать и установить розетки и выключатели во влажных помещениях

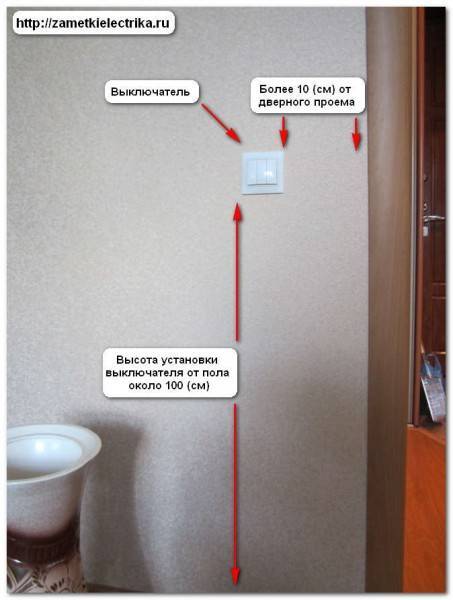

На какой высоте установить выключатель от пола
В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.
Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.
Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.
Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей
На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа
Расположение розеток – как и где лучше расположить в разных комнатах помещениях (70 фото)
Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.
Правила по размещению электропроводки
Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.
В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).
Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.
Новые традиции – евростандарт
Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

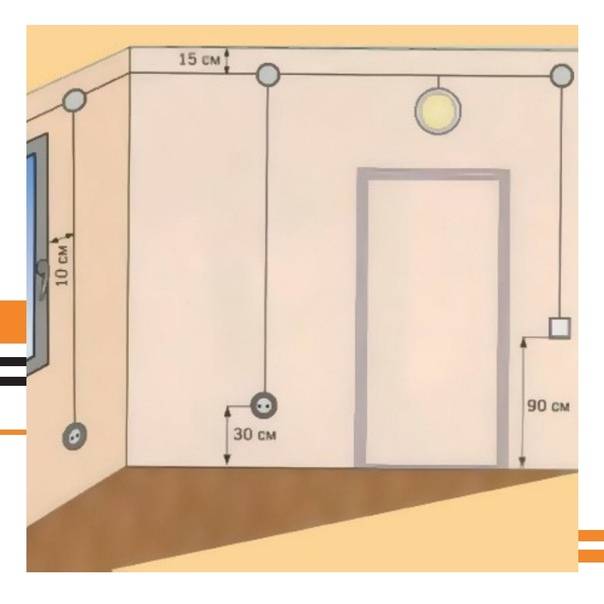

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:
Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).
Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.
На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.
Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.
Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.
Планирование монтажа розеток и выключателей в помещении
Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.
Коридор
В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.
Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.
Спальня и гостиная
Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.
Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).
В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.
Ванная комната и туалет
Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).
Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).
Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.
Нормы и стандарты прошлого
В советское время все дома строились по типовым проектам. Никто не задавался вопросом, на каком расстоянии розетки от пола находятся, поскольку в любом помещении это была примерно одна высота – 90-100 сантиметров. Выключатели тогда располагали на уровне глаз – 160-170 сантиметров. Затем стал популярным евростандарт – те нормы, которыми руководствовались при так называемом евроремонте. Эти традиции были более гибкими, учитывали индивидуальные особенности как помещений, так и их хозяев. Например, достать до выключателя на высоте более полутора метров ребенку или инвалиду практически невозможно, поэтому их стали устанавливать значительно ниже, на высоте около 90 сантиметров.
Конструкция выключателя освещения
В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.
Защитные элементы и крепление
Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:
- Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
- Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.
Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.
Контакты
Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.
К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.
| Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер. |
На какой контакт подключать фазу: к подвижному или неподвижному
Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.
Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.
В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.
Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой
Выключатель с подсветкой: как правильно установить
Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.
Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.
Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.
Опасна ли неправильная установка выключателя
Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.
Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.
Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.
Высота установки розеток и выключателей в ванной комнате.
Ванная комната является помещением с повышенной влажностью, поэтому все устанавливаемые в ванной розетки должны быть подключены через УЗО и иметь степень защиты от влаги не менее IP44, с брызгозащитной крышкой на пружине, этого требует от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, еще раз повторюсь необходимо на расстоянии не менее 60 см от раковин, душевых кабин. Так же не допускается установка розеток под и над раковиной. А вот высоту установки розеток нужно выбрать так, чтобы Вам было максимально удобно пользоваться такими бытовыми приборами как фен, электробритва.
Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см. от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованием ПУЭ.

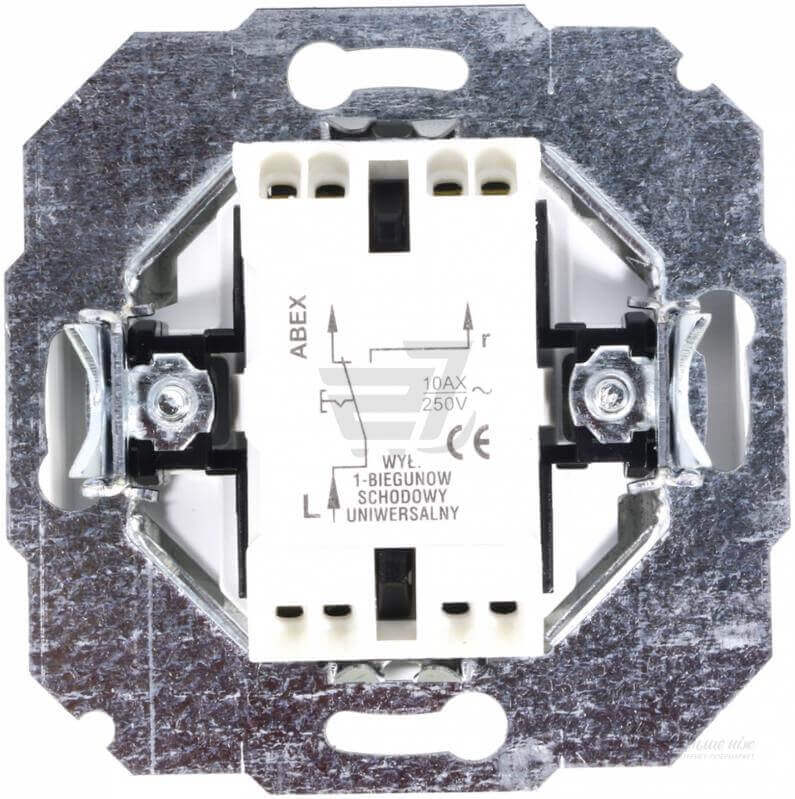

Конструктивные особенности
Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:
- выходных контактных клемм для подключения проводов;
- механизма крепежа к стене;
- токопроводящих перемычек, находящихся внутри корпуса;
- группы контактов;
- механизма воздействия на контактную переключающуюся группу.
По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.
Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.
Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:
- Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
- Маркировки пары — вход и выход.
- Невозможности использоваться отдельно, а только с парой проходных выключателей.
Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.
Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. Так же рекомендуем к прочтению статью «Как починить выключатель света«. Так же рекомендуем к прочтению статью «Как починить выключатель света«
Так же рекомендуем к прочтению статью «Как починить выключатель света«.
