Разметка под электрику
Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.
С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.
Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.
То же самое можно сказать и про швы на плитке.
Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:
для розеток – 30см от пола
для выключателей света – 60-90см
все что над столешницей, в ванной или на кухне – 110см
После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.
Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.
Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

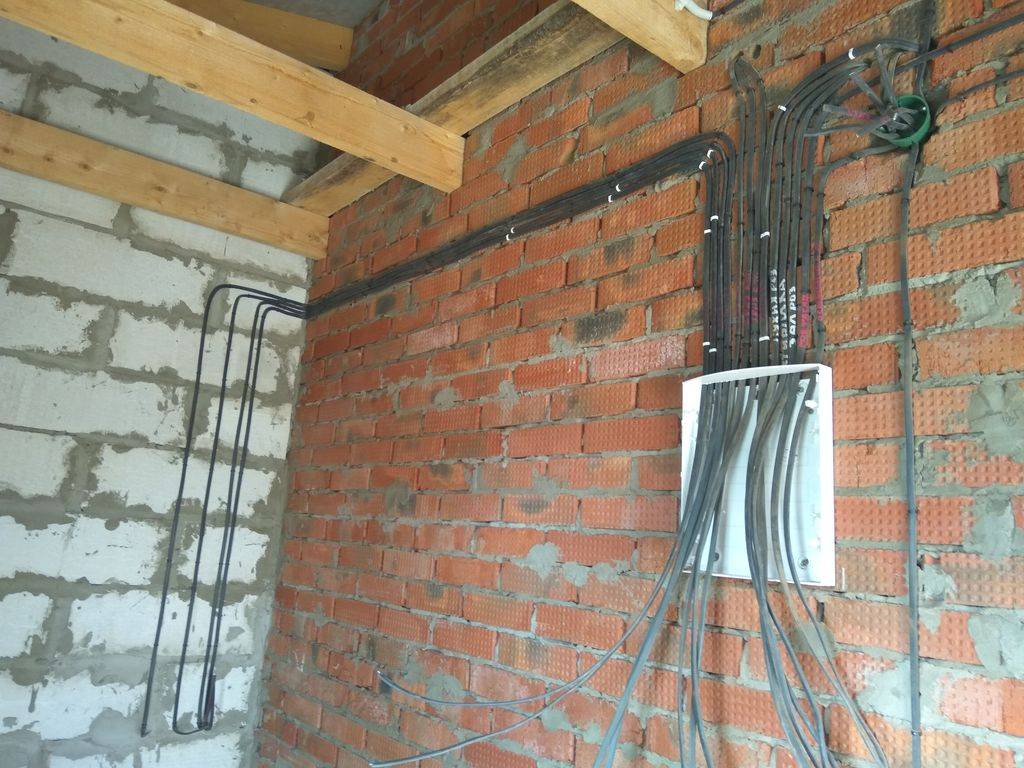

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.
Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.
Выбираем концепцию
Новичкам не рекомендуется сразу браться за все виды услуг одновременно. С чего начать, зависит от конкурентов и востребованности услуг в вашем городе. Например: на рынке много предложений по строительству деревянных домов и бань. Выбираем направление электромонтажных работ: укладка теплых полов в квартирах, домах и банях, монтаж и установка системы электроотопления и котлов.
От выбранного вида услуг будет зависеть, с какими компаниями требуется наладить сотрудничество для расширения своей клиентской базы. Если выбран электромонтаж теплых полов, то помощи стоит искать у домостроительных организаций. С некоторыми крупными представителями домостроительной отрасли заключается договор, где они обязуются рекомендовать услуги клиентам. Вы, в свою очередь, будете платить процент от каждой сделки.
Выбор маркетинговой стратегии тоже зависит от специфики ваших электромонтажных работ. Поэтому продумать специфику компании рекомендуется заранее, еще до составления бизнес-плана и подсчета сметы.
Требования к размещению и оснащению
Определенных требований к размещению электромонтажной фирмы нет. Небольшая компания может работать без офиса и не тратить дополнительные деньги на аренду помещения. С клиентами директор или бухгалтер могут встречаться самостоятельно на их территории. А принимать заявки – по личному мобильному телефону. Главное, позаботиться о складском помещении, где будут храниться весь инструмент и расходные материалы. В качестве склада можно использовать личный гараж или подвал своего дома.
Если говорить о крупной компании, которая планирует работать с солидными клиентами и получать высокие доходы, то необходимо арендовать офисное помещение площадью минимум 40 кв. м. Внутри помещение подразделяется на зоны:
- 15 кв. м – место для приема посетителей.
- 10 кв. м – раздевалка для электромонтеров.
- 5 кв. м – складское помещение.
- 5 кв. м – место для проектирования и составления сметы.
- 5 кв. м – туалетная комната.
Можно еще отдельно оборудовать комнату для переодевания электромонтеров, где во время смены будет храниться гражданская одежда, а в выходные оставляться спецодежда. На оборудование офиса без отдельной раздевалки нужно минимум 70 000 тыс. руб.
Если в качестве дополнительного заработка планируется выполнение технических проектов, то необходимо специальное программное обеспечение и отдельный компьютер. Это, плюсом к основным вложениям, еще 35-45 тысяч рублей. Заработать на проектах можно от 60 тыс. рублей чистой прибыли в месяц. Сумма зависит от количества бригад и объема заказов. Подробная пошаговая инструкция с расчетами и ценами представлена в бизнес-плане электромонтажной фирмы.
Проект и схема разводки электропроводки
Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.
Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.
Сколько фаз
Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.
Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку
Способы соединения проводов
Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:
- метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
- соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
- клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
- один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.
При монтаже электропроводки можно использовать несколько разных видов соединения проводов.
Где установить щиток
Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:
- Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
- Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
- Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
- Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.
Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.
Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок
Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации
Разбивка потребителей на группы
Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.
Для каждой группы потребителей должно быть установлено индивидуальное УЗО.
После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.
Вопрос:
Сколько линий нужно проводить для комнаты?
Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.
Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
Подготовка проекта
При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида
В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.
Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).
Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.
Алгоритм действий при создании проекта:
- Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
- Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
- На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
- Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
- Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
- Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.
После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.
Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).
Правила монтажа электропроводки в частном деревянном доме
Выбор электропроводки
Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.
- Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
- Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
- Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
- Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.
Таблица выбора сечения медного провода
Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме

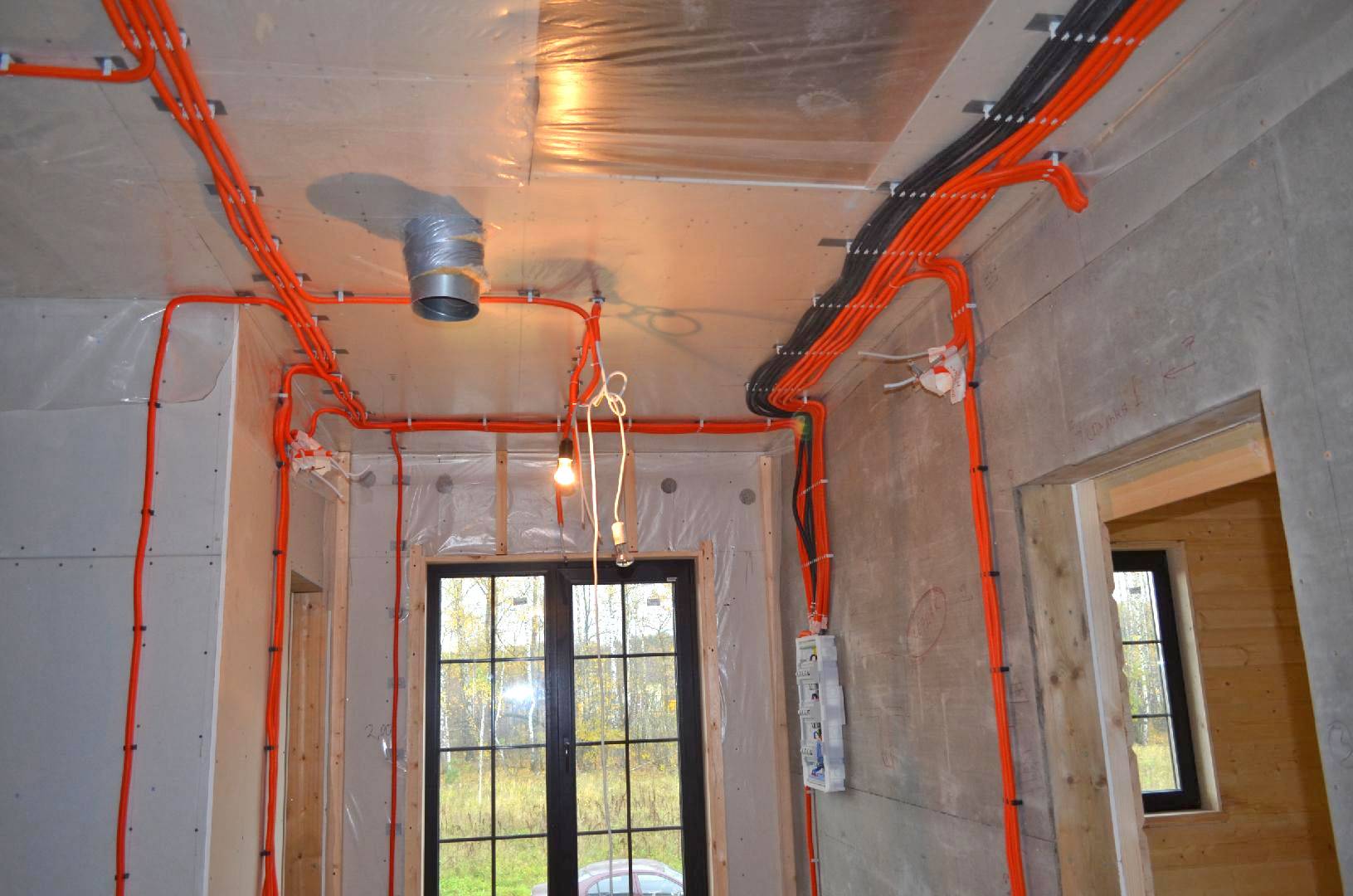

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме

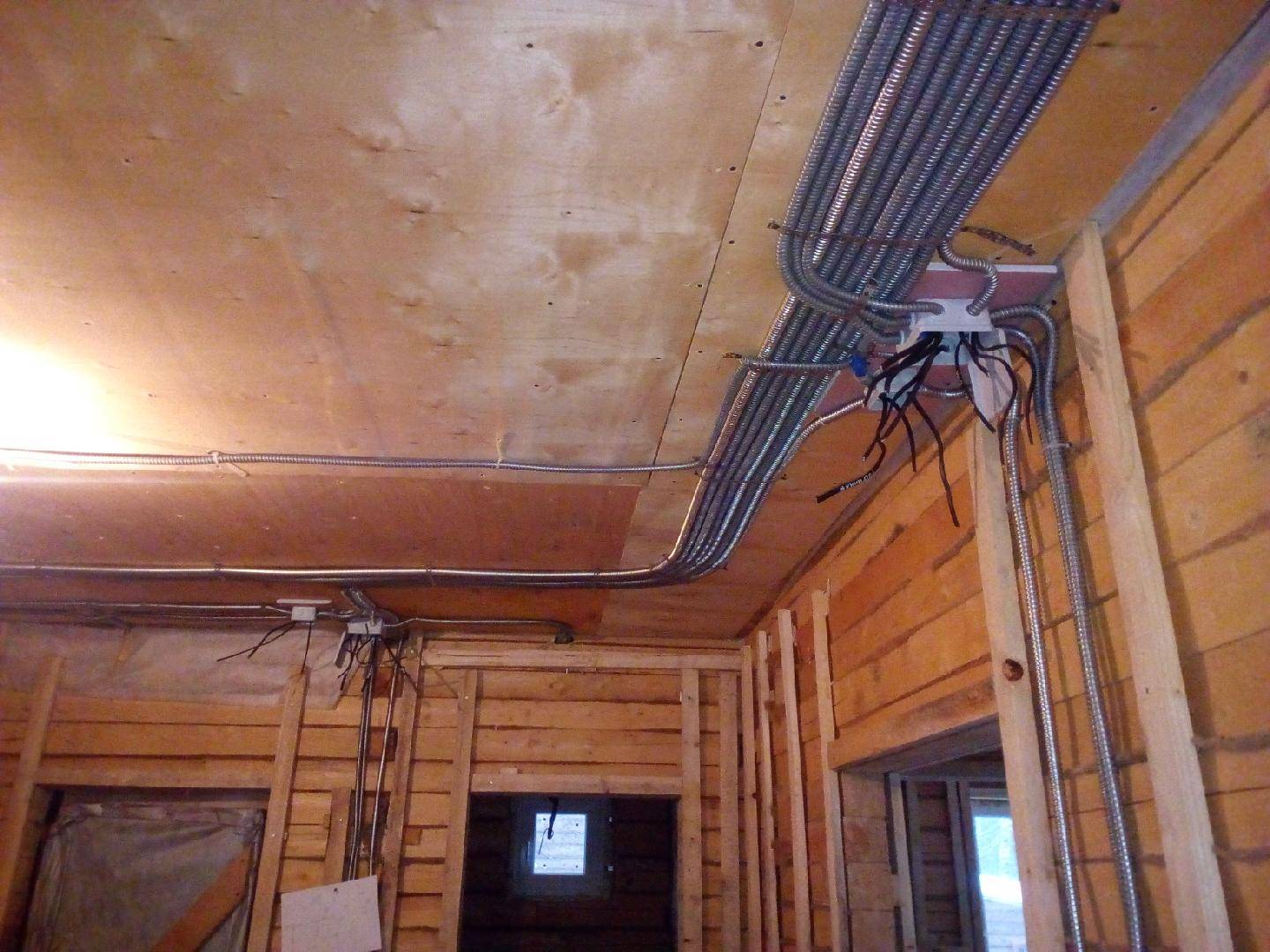

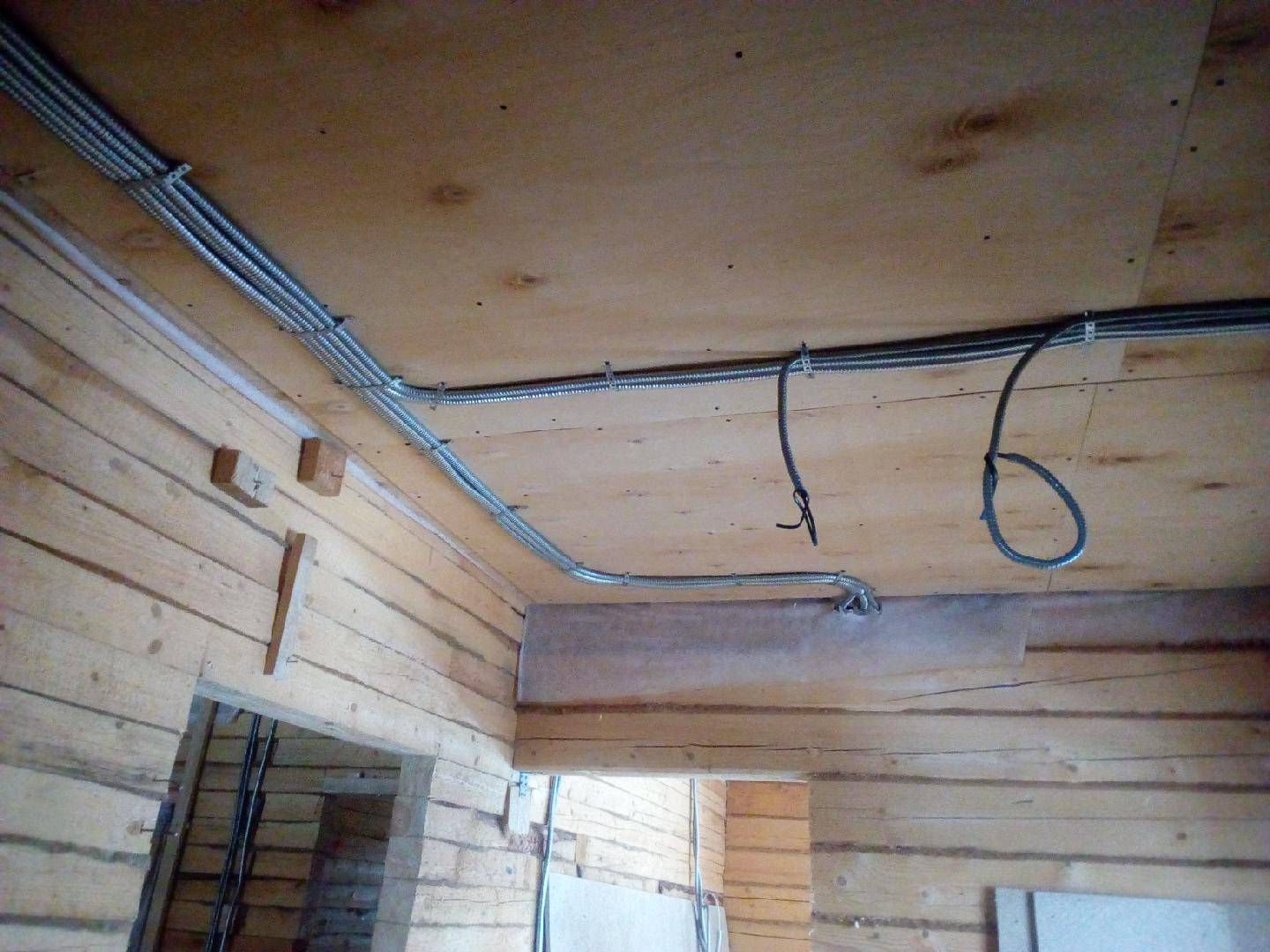

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Начало всех работ — схема
Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:
- Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
- Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
- В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
- И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.
Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.
Ввод электричества в дом
Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.
В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:
- Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
- Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
- Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.
Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.
Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.
Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги
Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки
Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.
Кадры компании
Работники в компанию подбираются с профессиональным образованием и группой допуска к электромонтажным работам не меньше третьей. Электромонтер с третьей группой допуска знаком с техникой безопасности, хорошо знает правила обслуживания и устройство различных электроустановок.
Найти квалифицированный персонал с третьей группой допуска – самый сложный момент в организации бизнес-идеи. Если знакомых в отрасли электроснабжения у вас нет, то сотрудников придется обучать на специальных курсах. Обучение в профцентре на третью группу допуска стоит от 6 тыс. руб. и имеет продолжительность в 40 часов. К подбору персонала нужно отнестись серьезно. Если новичок испортит имущество или повредит электропроводку, что впоследствии станет причиной пожара, то возмещать ущерб придется владельцу компании. Поэтому оптимальный вариант – если организацией идеи займется человек, который сам имеет специальное образование и опыт работы в данной сфере услуг.
Второй важный кадровый вопрос – найти бухгалтера. Нужен человек, которому можно доверить все финансовые вопросы и который сможет вести документы компании. Бухгалтер может работать по совместительству, главное, чтобы это был грамотный и опытный человек.
Электромонтажные работы проводятся согласно техническому плану, который утверждается в местной электросетевой компании. Правильно составить проект и получить на него разрешительные документы сможет только человек с высшим энергетическим образованием, который связан с энергосбытом и знает этапы оформления. Работа, в среднем, будет стоить около 30 тыс. руб., но заказчик с радостью обратится в компанию, где его оградят от бюрократии и всю бумажную сопроводительную документацию возьмут на себя. Можно договориться о сотрудничестве и с существующими проектными бюро, чтобы не держать дорогостоящего специалиста в штате.
Выбор автоматических выключателей и УЗО
Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:
кабель 3*1,5мм2 – 10А
кабель 3*2,5мм2 – 16А
кабель 3*4мм2 – 20А или 25А
кабель 3*6мм2 – 32А
Кроме того, каждый щиток должен быть снабжен:
реле напряжения
выключателем нагрузки
В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.
Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:
холодильник
охранная сигнализация т.п.
Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.
Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.
Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.
Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.
На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.
После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.
Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.
