Электрическая печь для бани с парогенератором

Устройство печи с парогенератором

По способу нагрева воды такие устройства подразделяются:

с помощью электричества;
работающими на газу;
пар производится при сгорании дров в каменке.

Электрические парогенераторы потребуют затрат на оплату счетов за электроэнергию. Газовые увеличивают риск пожаров и взрывов. Самый простой вариант – оборудовать вашу каменку дополнительным простым устройством из гофрированных труб. Независимо от типа топлива промышленные парообразователи производятся с учетом установки:

емкостью для залива воды;
отдельным отсеком по подготовке воды;
возможна установка насосов подачи воды и пара;
нагревательным прибором, который работает для образования пара;
дорогие модели оснащаются электронной системой управления работой и датчиками безопасности, особенно при производстве газовых, дизельных парогенераторов.

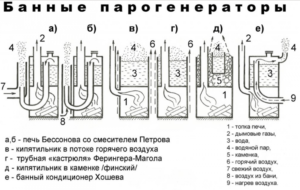

Схемы печей для бани и сауны: стандартная, с парогенератором, с каменкой, электро-дровяная

Конструкция электрической банной печи будет абсолютно безопасна в использовании только в том случае, если во время строительства прибора не будут нарушены правила пожарной безопасности.

Основа стандартной схемы печи — так называемые ТЭНы. Они находятся в самом низу корпуса. Слева от них расположено выпускное отверстие, задача которого состоит в том, чтобы подогревать сухой воздух.

Ровно посередине установки есть специальный бак, в котором располагаются камни. Практически у изголовья прибора располагается горловина, в которую добавляют воду. Справа сверху располагается такое же отверстие для подогрева сухого воздуха, как и снизу.

Конструкция устройства с генератором пара также довольно проста. Здесь есть всего несколько важных составляющих: датчик для оповещения о возможной опасности, резервуар для жидкости, насос, приводящий в движение паровые выделения и воду, блок, в котором подготавливается для дальнейшей эксплуатации вода, отдел, в котором образуется пар. Для удобства пользователей на внешней стороне размещают различные индикаторы и панель, с помощью которой осуществляется управление.

Третий вариант прибора — печь с каменкой. Она максимально удобна в эксплуатации, потому что её владельцу не нужно делать практически ничего для того, чтобы конструкция функционировала. Задача хозяина — выставить те параметры, в которых он нуждается.

Фото 1. Схема строения банной электрической печи с каменкой. Внутри устройства расположен ТЭН, который передает тепло расположенному вокруг него каменному наполнителю.

Также существуют электро-дровяные устройства для бань и саун. В них основным видом топлива остаются дрова, но по мере их прогорания и понижения температуры, включается электрический нагреватель. ТЭНы поддерживают необходимую температуру в помещении и в каменке. Главный плюс подобного устройства — его универсальность: при необходимости можно топить исключительно дровами или электричеством.

Преимущества электрических печей для бани

Владельцев загородных домов, в первую очередь, привлекает отсутствие необходимости в согласовании конструкции, трудоемком обустройстве дымоотвода

Важно, что устройство, даже близко расположенное к деревянной стене, практически не нагревается по корпусу

Плюсы применения электрических модификаций:

нетребовательность в эксплуатации и обслуживании;
гигиеничность;
компактность;
отсутствие продуктов горения;
экологичность;
возможность применения в квартире.

К недостаткам относят высокую энергоемкость и специфичные условия использования – сухой горячий воздух не всем нравится. Последнюю претензию можно нивелировать, если выбрать модель с вариативным режимом парения.

Принцип работы

Работает такой прибор просто и надежно, при покупке качественной техники или производстве работ своими руками. Она позволяет быстро нагреть помещение парной и создать атмосферу банного уюта. Для этого:

в емкость заливается вода. Эта операция, в зависимости от модели, может производится в автоматическом или ручном режиме;
жидкость проходит в специальную полость, поверхность которой раскалена до максимальной температуры (6500);
вода испаряется и пар выходит через специальные полости в помещение.

Все просто, поэтому надежно. Если для испарения используется электроэнергия, устанавливаются ТЭНы. В зависимости от мощности они могут изменяться от 2 кВт. Для установки в маленьких парилках достаточно установить только парогенератор и он дополнительно будет работать как печка.

Но любители атмосферы русской бани с ароматным дымком могут обустроить каменку парогенератором. Пар образуется при испарения воды со стенок печи или гофрированных нержавеющих труб.

Конструкция и принцип работы

Чтобы понять, как работает электропечь, нужно разобраться со строением конструкции. Она состоит из нескольких связанных элементов:

емкости для засыпки камней;
отверстия для циркуляции воздуха;
электрического нагревателя воздуха;
металлического кожуха;
панели управления оборудованием.

После подключения оборудования к сети, поворота тумблера температурной настройки, электрический элемент начинает нагреваться. Благодаря отверстию в металлическом кожухе, тепло распространяется по окружающим помещения. Постепенно в каменке нагреваются камни, которые достаточно полить водой, чтобы получить пар.

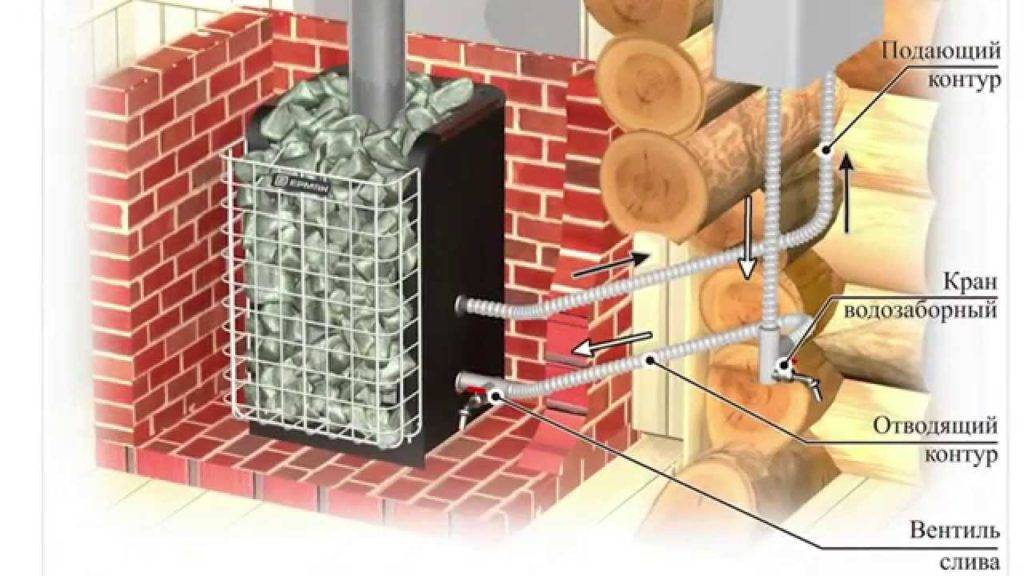

Емкость для воды

Непосредственно перед строительством печки важно определиться с объемом емкости бака, в котором будет подогреваться вода. Объем бака будет зависеть от интенсивности посещения парной. Так, расчет делается исходя из одного литра горячей воды на человека

Лучше всего использовать емкость открытую. Хотя при этом будут испарения, но зато имеется ряд положительных сторон:

Так, расчет делается исходя из одного литра горячей воды на человека. Лучше всего использовать емкость открытую. Хотя при этом будут испарения, но зато имеется ряд положительных сторон:

Удобство при заполнении емкости.
Возможность по необходимости произвести обслуживание или ремонт внутренней части, например, устранить накипь, чистить и просушивать.
На зимний период полностью удалять воду, защищая бак от замерзания в нем воды.

Чем электрическая модель отличается от других?

Их преимущества очевидны:

Не придется заниматься заготовкой дров
Не потребуется место для их размещения
Не нужно чистить дымоход и сам аппарат от сажи и копоти

Использование такого оборудования избавит вашу парную от мусора и пыли. При этом регулировать микроклимат в сауне можно с помощью пульта, что позволяет выставлять температуру максимально точно. Большинство современных электрических моделей оснащены таймерами и другой автоматикой, отслеживающей малейшие изменения микроклимата в помещении.

Это и есть основные отличия данных аппаратов от классических дровяных образцов.

Правила монтажа банных электропечей

Требования СНиП 41-01-2003

Этот документ регламентирует основные правила размещения электропечей с точки зрения пожарной безопасности:

Печь необходимо устанавливать в углу ближе к входу, однако, при соблюдении требований СНиПа, допускается и установка в центре помещения.
Пол в месте установки печки покрывается негорючими материалами.
Расстояние между стеной и корпусом печи должно составлять не менее 0.5 метра при отсутствии экрана. Если такая защита установлена, допускается располагать электрическую печь ближе.
В районе каменки должно выполняться отверстие для приточной вентиляции.
Корпус печи должен быть защищен ограждением, находящимся на расстоянии не менее 70 см.

Как устанавливать корпус и органы управления?

Первым делом следует промыть и просушить камни, уложить их и включать печь. При подключении пустой печи произойдет выгорание тэнов. При установке пульта управления необходимо выполнение следующих требований:

Внешний пульт устанавливают в помещении, где нет повышенных температур.
Прокладывание проводов производится заранее.
Мощность, которую может выдержать электрощиток и провода должна быть не ниже мощности электропечи.
Необходимо присутствие УЗО.
Дабы избежать контакта проводов и нагретых стен, их прокладывают в специальной шине из несгораемого материала.

Установка датчиков и заземления

Рекомендуется использовать только кабели из термостойкого материала. Присутствие скруток исключается, все отрезки проводов должны быть целыми. Датчики обычно крепят над дверью, каменкой и парными лавками.

Требования ГОСТ 12.1.030-81 и сечение электропроводки

Согласно ГОСТ 12.1.030-81, электрический контур должен быть заземлен напрямую, либо занулен через щиток. Как говорилось выше, мощность, которую проводка может выдержать должна быть выше, чем мощность самой печи. Выбор сечения проводников производится по специальным таблицам.

Частые ошибки и проблемы при установке

Самой главной ошибкой является установка без испытания. Для этого готовую каменку устанавливают на улице, загружают камни, сильно протапливают. Если есть неплотности в корпусе, будет виден дым – эти места следует подварить. Камни могут выделять газы с неприятными запахами – в таком случае камни следует заменить, особенно, если это запах сероводорода.

Основные требования к безопасности баньки – пожаробезопасность и защита от ожогов. Очень серьезной ошибкой является отсутствие негорючего основания под корпусом и отсутствие теплоизоляции стены – это прямая дорога к пожару.

https://youtube.com/watch?v=hZ2qjgAuIUM

Плюсы и минусы

Независимо для сауны, турецкой или русской бани – все модели обладают рядом достоинств при отсутствии отрицательных характеристик. Среди достоинств можно выделить:

привлекательный вид. Такие приборы могут служить как декоративная отделка парной;
небольшая масса парообразователей;
для небольших помещений они могут служить как печь;
абсолютно бесшумные при работе;
простые в обслуживании и монтаже;
скорость обогрева помещения и образования достаточного объема ароматного пара;
промышленные образцы оснащаются блоками защиты от пожаров или взрывов;
возможность выбрать среди множества моделей оптимальный вариант по сочетанию цены и качества.

Электрическая печь с парогенератором, на газу или дровах – любая модель способна быстро нагреть парную и обеспечить любителей сухим или влажным парком. Главное правильно выбрать технику.

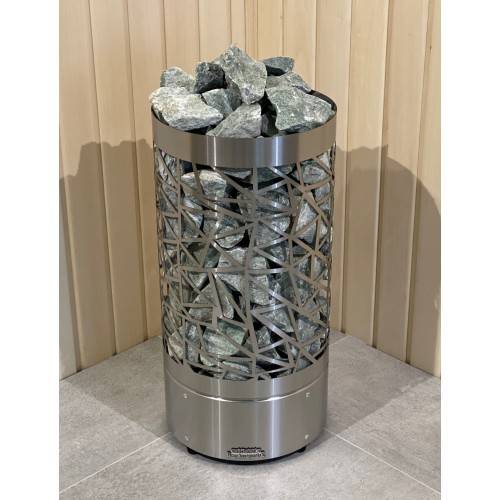

Какие бывают электропечи для бани и сауны?

Общая конструкция: чаша с нагревательными элементами заключена в корпус, ТЭНы расположены между специальными камнями. Последние, нагреваясь, передают тепло воздуху.

По специфике установки различают настенные и напольные серии. В некоторых моделях пульт располагается непосредственно на корпусе, у других этот элемент имеет выносное исполнение.

Электрические печи для бани, которые можно поливать – это габаритные агрегаты, работающие со 100-120 кг камней, они нуждаются в питании 380 В. Средняя цена на такие серии варьируется в пределах 60-90 тыс. рублей.Они нагреваются около 2 часов, впоследствии вырабатывают равномерный жар, мягко воздействующий на организм. Так как камней много, и они долго остаются горячими, при поливании жидкость испаряется, не достигая ТЭНов. Подобные решения успешно имитируют атмосферу русской бани, в них также обычно присутствует режим сауны.

Печи, в которые загружают 20-40 кг камней, прогревают небольшую комнату буквально за полчаса. На них можно плеснуть немного воды лишь в тот момент, когда камни раскалятся. Специалисты не рекомендуют их использовать таким образом, потому что резкие температурные скачки существенно снижают эксплуатационный ресурс оборудования.

Подобные каменки принято устанавливать в квартирах, ведь здесь противопоказана высокая влажность, для них достаточно 220 В. Стоимость касается отметки в 40 тыс. рублей.

Печи-термосы имеют закрытый корпус с крышкой и термоизолированными стенками. Камни нагреваются внутри этой емкости, и они всегда поддерживаются в разогретом состоянии. Устройство выдает приятный мелкий пар, по ощущениям похожий на условия русской бани.

Схема электрической печи с парогенератором

Электрические печи с парогенератором служат дольше, чем простые каменки, так как в них ТЭНы не подвергаются перепадам температур.

Какую электрическую печь выбрать в баню или сауну

Грамотный подбор печи, в первую очередь связан с определением основных функций и рабочих характеристик, которым должен соответствовать отопительный прибор. После определения необходимых параметров, рассчитывают мощность.

Электрические печи для сауны или бани выпускают многие отечественные и зарубежные компании. Предлагается широкий выбор каменок. Подбор по характеристикам и стоимости не должен стать проблемой.

Производители банного отопительного оборудования рекомендуют обращать внимание на следующие функциональные особенности:

Рабочий режим – финские банные электропечи заточены под нагрев сауны: прогрев воздуха под 90°С и небольшую влажность в помещении. Отечественные каменки – это в основном электрические банные печи. Парная прогревается до 60-70°С, при этом влажность поддерживается на уровне 40-45%.Производители ориентируются на запросы покупателей, поэтому, электрокаменки для сауны, зачастую снабжены эффектом русской бани. Переключение между рабочими режимами, выполняется с помощью блока управления.

Подогрев воды – в некоторых конструкциях предусмотрен встроенный водонагревательный бак, на 20-60 л. Установлено два ТЭНа. Первый прогревает камни, второй, водонагревательную емкость.Электрические печи для бани с баком для воды отличаются большими энергозатратами. При пиковой нагрузке – одновременном включении двух ТЭНов, расход электроэнергии увеличивается в двое, по сравнению с номинальным, указанным в документации.

Наличие парогенератора – электрическая печь для сауны с системой парообразования увеличивает комфорт эксплуатации. Во внутреннем устройстве каменки присутствуют терморегуляторы и датчики влажности. Электронагреватель поддерживает оптимальный температурный и влажностной режим.Электрическая печь с парогенератором, оптимальный выбор для сауны. Для русской бани, лучше подобрать модель с мощным трубчатым нагревателем и возможностью лить воду на камни.

Расчет мощности электропечи

Мощность печи, а также объем отапливаемого помещения, подробно описан в инструкции по эксплуатации. Как правило, производительность указывается в кубических метрах (м³).

Максимальный запас мощности не более 15-20%. Чрезмерная производительность приводит к увеличению количества потребляемых кВт электроэнергии, без необходимости. Недостаток мощности приводит к быстрому выходу из строя трубчатого нагревателя.

На выбор влияет тип электросети. Для больших парных с объемом свыше 18 м³, подойдут трехфазные электрокаменки. Частные бани и сауны до 8 м³, отапливают обогревателями, подключаемыми к бытовой сети. В пределах от 10-15 м³, предлагаются устройства, подключаемые к 220 и 380В.

Наиболее популярные производители

В рейтинг печей по популярности входят не только зарубежные каменки. Статистика показывает, что все чаще покупатели отдают предпочтение отечественной продукции, надежной в эксплуатации и имеющей долгий срок службы.

Популярные бренды финских электрических печей для сауны:

Harvia Sound, Harvia Cilindro, Harvia Vega.

Sawo Mini, Sawo Cumulus, Sawo Nordex, Sawo Cirrus.

Helo Vienna, Helo Havanna, Helo Himalaya.

Tylo Sense.

Narvi Oy Softy.

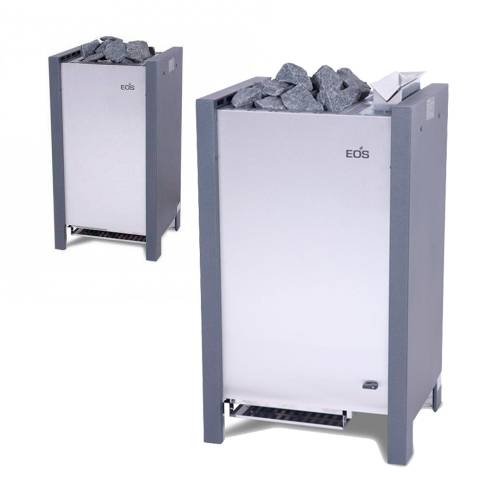

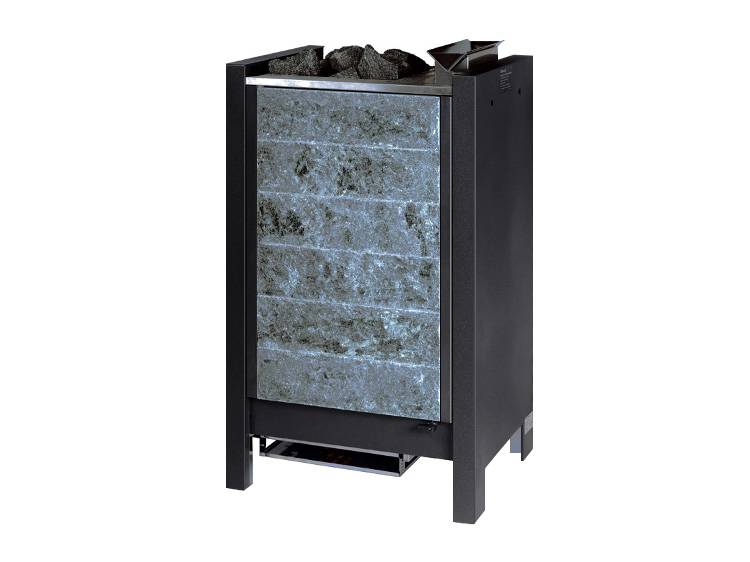

EOS Saunadome, EOS Thermo-Tec, EOS Corona.

Электрокаменки российского производства, не уступающие финским аналогам в популярности:

Делсот ЭКМ.

Политех Classic Stone, Политех Premium, Политех Stone Flower.

На рынке банного отопительного оборудования, время от времени появляются новые модели электрических каменок.

Сколько стоит банная электропечь

Качественные электрокаменки не могут стоить дешево. При производстве используются дорогостоящие материалы и комплектующие, что оказывает существенное влияние на полную стоимость оборудования.

Печи, подключаемые к бытовой сети отечественного производства, имеют меньшую цену. На стоимость оказывает влияние раскрученность бренда и другие факторы.

Для примера, можно сравнить ценовой диапазон финской Harvia и российской Делсот ЭКМ:

Harvia Vega, обойдется, начиная с 10 тыс. руб. За эту цену можно купить небольшую электрокаменку на 8 м³.

Аналогичная Делсот ЭКМ, имеет стоимость на 2 тыс. руб. дешевле.

Разница между промышленными приборами указанных брендов, достигает 10-15 тыс. руб. Максимальная стоимость за модель российского производства, предназначенную для обогрева 18 м³ – 17-18 тыс. руб., Подобная финская каменка, стоит уже 39-40 тыс. руб.

Правила установки

Существует стандартный перечень рекомендаций, который нужно учитывать при монтаже электропечи в сауне. Такие модели обычно компактны, мало весят, подходят для настенного крепления на кронштейнах. Им не требуется создание дымохода или фундамента. Существуют даже встраиваемые в нижний полок варианты, имеющие стальной защитный фланец. Такие конструкции существенно экономят свободную площадь.

Поверхность пола в месте установки каменки обязательно делается негорючей. При покупке некачественной продукции или просто с течением времени сетка может прогореть. Можно использовать кафельную плитку, керамогранит или просто выложить поверхность листом металла

Для подвесных моделей такие меры предосторожности окажутся излишни

Существуют минимальные расстояния до стен, двери, других объектов, которые нужно соблюдать при монтаже. Их можно найти в паспорте изделия. Кроме того, каждая электропечь требует заземления. Для этого понадобится специальная розетка, причем располагаться она должна за пределами помещения сауны.

Печь лучше подключать через «автомат», способный отключить ее при перегреве или коротком замыкании. Отдельно монтировать его не придется, если линия уже снабжена дифференциальными «пробками» с параметрами утечки точка 30 мА. В сауне с электропечью обязательно нужно позаботиться об эффективном воздухообмене. Его получают, оставив под дверью зазор около 20 мм или установив в ее нижней части решетки-дефлекторы, обеспечивающие конвекцию воздуха.

Если у электропечи есть выносной пульт, его подключают отдельно, в предбаннике или коридоре, возможна установка в самой сауне, ближе к двери. Для этого элемента необходимо выведением на отдельный выключатель в щитке-распределителе. Его номинал указывается в документации к прибору.

О том, как выбрать электрокаменку, смотрите далее.

Подключение электропечи в сауне

Выше уже говорилось о том, что электрокаменки бывают с разным вольтажом. Для тех, которые можно включить в обычную сеть, в проводке ничего не надо менять. А вот для тех, у которых напряжение 380, уже нужно протянуть кабель соответствующего качества и толщины.

Итак, заземление. Контур его лучше делать отдельный для сауны, а не пользоваться контуром распределительного щитка. Это не так уж сложно – в интернете полно информации о том, как самостоятельно сделать контур заземления. Предпочтительнее вести жилу по кабель-каналам.

Помимо этого можно рекомендовать подключение печки в сеть не напрямую, а через устройство, которое обеспечивает отключение электроприбора в том случае, если произошло короткое замыкание или воздух в парилке чрезмерно нагрелся. Такое устройство не понадобится в том случае, если установлен дифференциальный автомат с током утечки 30 мА.

Большинство моделей предоставляют выбор – встроенный или выносной пульт управления. Во втором случае придется позаботиться о подключении еще и пульта. Обычно владельцы ставят его либо у двери, либо в смежном помещении.

ВАЖНО! Пульту нужен автоматический выключатель в распределительном щитке. Загляните в паспорт печи, чтобы узнать токовую нагрузку. В соответствии с ней и подбирается номинал автомата

В соответствии с ней и подбирается номинал автомата.

Датчики электрических печей позволяют контролировать нагрев и управлять им. Им тоже требуется установка, но все ее пункты должны быть подробно расписаны в инструкции по монтажу вашей печи.

ВАЖНО! Не стоит использовать промежуточные соединения, а также наращивать или скручивать провода датчиков. Отдельный вопрос – какие провода можно использовать для подключения электрокаменки

Если печь рассчитана на 220 вольт, то провода будут трехжильные, если на 380 – пятижильные. Важный вопрос – оболочка таких проводов. Дело в том, что виниловая никак не годится для ваших целей. Правильно использовать проводку с резиновой изоляцией, которая не боится высоких температур

Отдельный вопрос – какие провода можно использовать для подключения электрокаменки. Если печь рассчитана на 220 вольт, то провода будут трехжильные, если на 380 – пятижильные. Важный вопрос – оболочка таких проводов. Дело в том, что виниловая никак не годится для ваших целей. Правильно использовать проводку с резиновой изоляцией, которая не боится высоких температур.

*** Итак, будем считать, что краткий курс будущего владельца электрической каменки завершен. Здоровья вам и приятного отдыха в собственной сауне!

Как выбрать качественный парообразователь?

Среди всех характеристик обратите внимание на несколько основных:

уровень мощности. Для расчета используйте соотношение – для обслуживания 1 м3 потребуется оборудование мощностью до 1кВт. Это правило действует для парных, общей площадью до 10 м2. При больших объемах помещения потребуется 0,8 кВт. Но если в парной большие витражи или несколько распашных дверей, мощность парогенератора потребуется увеличить. Для обслуживания электрических приборов большой мощности потребуется подвести трехфазный ток напряжением 380 В.
способ регулировки режимов работы. Лучше приобретать технику с автоматической системой безопасности и регулировки. Такие приборы быстро прекратят нагрев при недостаточном уровне воды или пробое тока на корпус;
для дровяных или самодельных теплогенераторов такая система не требуется. Лучше установить поплавковую камеру, которая будет поддерживать постоянный уровень воды в системе, чем платить дополнительные деньги за установку электронной схемы, которая дублирует основную схему. Так производители пытаются получить дополнительную прибыль;
величина загрузки камней. Чем их больше, тем сильнее будет пар, но и лишние понизят производительность печи;
материала корпуса и бачка. От этого зависит срок службы парогенератора.

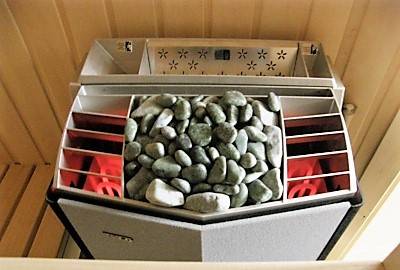

Электрокаменка с парогенератором

По этим показателям составлен рейтинг лучших моделей.

Модель и производитель	Основные характеристики	Цена
Печь для бани с парогенератором на дровах от российской компании «Олимп» – модель «Конвектика»	Масса – 85 кг. Габариты (В.Ш.Г) – 965 мм/640 мм/430 мм. Оптимальный объем парной 18м3. Корпус выполнен с отбортовкой, поэтому на лицевой стороне отсутствует крепеж. Толщина металла корпуса – 4 мм. Масса камней – до 85 кг. Устанавливается в нижней части печи, поэтому уменьшен срок обогрева помещения и увеличен объем образования пара из-за близости к стенкам топки. Для заполнения используется несколько лючков с лейками.	От 13500 р
Страна производитель Финляндия. Модель «SAWO Mini COMBI MNC NS»	Печь для разогрева помещений небольшой площади, максимальной мощностью 3 кВта. Парные объемом до 4 м3могут обслуживаться печью, которая не занимает много места. Ее габариты 450/330/210 мм. Масса камней до 10 кг. Корпус и бак для воды изготовлены из нержавейки. Автоматическая система сигнализации низкого уровня воды в баке.	От 15000 р.
Компания «Нарвия» Модель «Vega Combi Automatic BC60SEA»	Электрический парогенератор, прост в управлении. Масса 15 кг, размеры 540/480/310 мм. Мощность 6 кВт позволяет обслуживать средние размеры парных. Масса камней – до 20 кг. Изготовлена из нержавеющей стали, система управления автоматическая. Простая конструкция и отсутствие лишних деталей увеличивает срок службы электропечи с теплообменником. Выпускается широкая линейка каменок по мощности. Система навесного крепления позволяет устанавливать печь в любом месте парной.	22000 р
Страна производитель – Германия. Компания – «EOS Bi» модель «EOS Bi-O MINI»	Эта электрокаменка изготовленная с немецкой точностью прослужит долгое время без аварий и поломок. Мощность 3 кВта. Масса камней – 10 кг. Вес самой печи 9,5 кг, с размерами 500/300/210 мм. Обслуживает парную, площадью до 5 м2. Установлена звуковая сигнализация низкого уровня воды в бачке. Возможность добавления в отдельный смеситель ароматных жидкостей. Печь выполнена в жестком, прочном нержавеющем корпусе с нижним поддоном, который препятствует протеканию конденсата.	5540 р.
Производитель – Швеция. Модель печи «Tylo Combi Compact RC 4»	Парогенератор выполнен с учетом подачи пара в импульсном или постоянном режимах. Дополнительно установлен увлажнитель и ароматизатор воздуха. Мощность – 4,5 кВта. Масса загрузки камней – 7 кг. Вес и габариты 12 кг/400/310/225 мм. Такая банная печь может обслуживать небольшую парную. Материал корпуса бака нержавеющая сталь.	50000 р.

Электропечь для бани с парогенератором
