Современные дренажные системы
Современная промышленность предлагает новые виды дренажных систем. Синтетические материалы долговечны и легки. Универсальность деталей обеспечивает простоту сборки.
Разработаны трубные и беструбные конструкции. Пластиковые устройства экологически безопасны. Трубы продаются с обёрткой геотекстилем и без него. В дренажный комплект входят двухслойные дрены и синтетические фильтры.
Системы без щебня
Вместо щебня используются синтетические заполнители. Дно траншеи утрамбовывают и засыпают песком. Укладывают трубы с учётом уклона. Послойно засыпают водопроницаемым материалом тектоном.
Толщина обсыпки зависит от водопроницаемости грунта. Обычно она составляет 100–300 миллиметров. Сверху укладывается геотекстиль и засыпается грунт. Мягкий дренаж дороже, но эффективнее щебня.

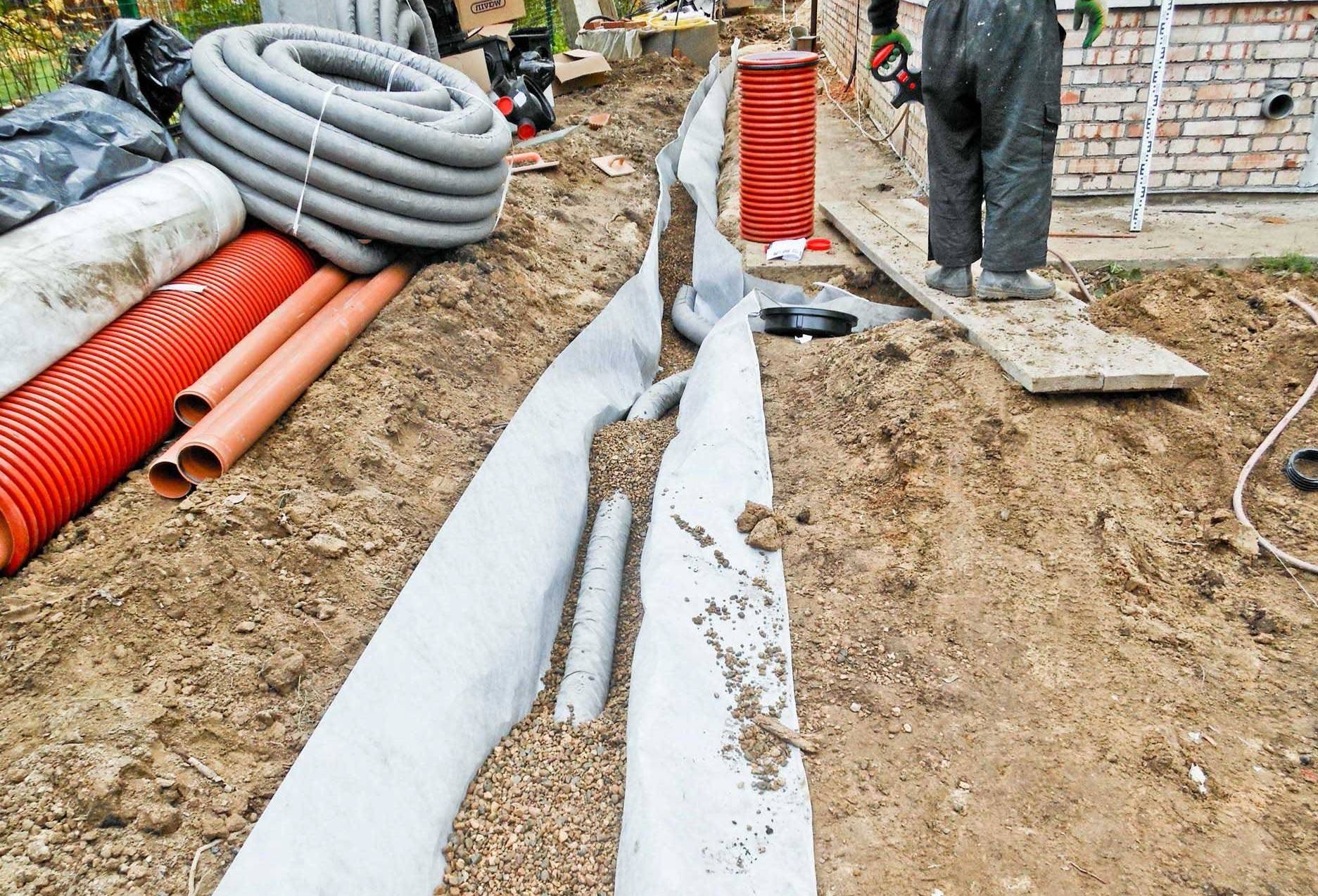

Геотекстиль используется в дренажных системах как разделяющий слой
Системы без труб
По новым технологиям трубы можно заменить другой конструкцией. Сейчас выпускаются синтетические дренажные маты. Это объёмная сетка из пластика, обёрнутая геотекстилем. Лёгкие изделия из композитного материала просты в монтаже. Их преимуществом является защита от заиливания.
Даже если заилится верхний или нижний слои геотекстиля, сама дренажная решетка продолжит отлично работать и отводить грунтовые воды
При сильном увлажнении почвы есть укрупнённые системы. Это дренажные тоннели и поля. Пластиковые элементы собираются в монументальные конструкции. Их можно использовать на больших площадках.
Системы softrock
Кассета состоит из перфорированной трубы и пенополистирольного заполнителя. Конструкция покрыта прочной тканой сеткой. Верхний слой выполнен из двойного геотекстиля. Специальные каналы улучшают проток воды. Дренажная кассета эффективнее системы со щебнем на 35–60%.
Гибкая труба в чехле имеет длину 3 метра. Она полностью готова к укладке. Дренажную систему softrock располагают на глубине 45 сантиметров. После монтажа засыпают грунтом.

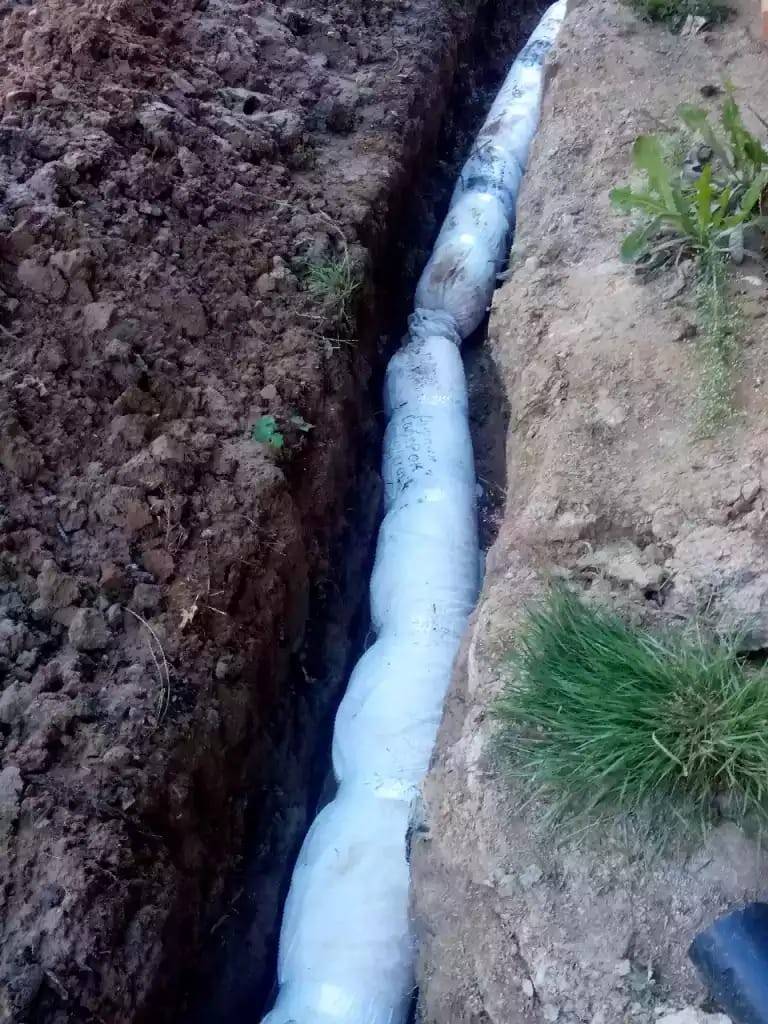

В системе softrock вместо щебня используется пенополистирол
По отзывам потребителей, система надёжная и долговечная. Многие смонтировали её собственными силами. Время года не влияет на производство работ. Особо отмечается гибкость секций, что даёт возможность огибать деревья, постройки.
Выбор геотекстиля
При создании дренажа без щебня для повышения эффективности работы водоотвода необходимо использовать качественный геотекстиль, который не даст системе преждевременно заилиться, таким образом, продлив срок ее службы. Геотекстиль представляет собой полимерный фильтрующий материал, устойчивый к воздействию химических веществ, растворенных в воде, и перепадам температур. К тому же он обладает достаточной эластичностью и упругостью, позволяющей ткани выдерживать значительные механические нагрузки.
К основным видам геотекстиля относят:
- Иглопробивной. В данном случае материал прошивают специальными нитями, используя зазубренные иглы.
- Термоскрепленный. При его изготовлении основу материала нагревают, скрепляя таким способом образующие его волокна.
Важно! Отдельные виды геотекстиля сделаны из натуральных материалов. Такую ткань нельзя использовать в дренажных системах
Нужен только материал из синтетических волокон.
Стоимость геотекстиля зависит от его плотности, прочности и фильтрующей способности. Для качественного дренажа подходит материал с плотностью от 100 до 150 г/м2 или от 200 до 300 г/м2. Оптимальный коэффициент фильтрации имеет ткань плотностью 100 г/м2. Она справится с нагрузкой до 140 м3 воды в сутки
При выборе геотекстиля нужно обратить внимание и на его прочность. Для дренажа выбирают материал с устойчивостью на разрыв до 250 кг
Дренаж Софтрок
Самые распространенные системы дренажа — подземные. Они могут иметь разные формы, но по конструкции и функциональности имеют сходство с традиционной дренажной канавой.
Для изготовления такой канавы в грунте выкапывается траншея, на дно которой насыпают наполнитель, а сверху укладывают перфорированную трубу. Дренажные системы предназначены для вывода с осушаемой территории избытка грунтовых или паводковых вод. Системы Софтрок являются альтернативным видом классической щебневой основы для канав. Дренаж раз и навсегда избавит вас от проблемы отвода излишней воды на участке.
Перехватывающая и отсекающая защитная дрена выполняет различные функции.
Первый тип предназначен для предотвращения стока и просачивания воды со склонов. Второй тип относится к вариации линейного дренажа, собирающего и перенаправляющего поверхностные стоки и грунтовые воды от защищаемой зоны.
Применение
Дренажные системы Софтрок не рекомендуются к использованию в виде подстилающего слоя для железнодорожного или дорожного покрытия. Во избежание ошибок перед применением требуется консультация у квалифицированных специалистов: профессиональных инженеров и ландшафтных архитекторов.
Высокоэффективная дренажная система канализации имеет широкий спектр применения. Она идеально подходит для осушения переувлажненных зон на спортивных площадках, например, поля для гольфа. Кроме того, трубы отводят влагу от фундамента, тем самым предотвращая ее попадание на основание здания. На расстоянии 45 см от поверхности земли дренаж Softrock без труб располагается по периметру внешней стены фундамента. Данный метод эффективно перехватывает и отводит влагу из водостока в дренажную трубу, расположенную на нижнем уровне.
Для удержания массы грунта используются подпорные стенки. Давление грунтовых вод способно их разрушить, Softrock делает их более долговечными. С его помощью происходит улавливание и отвод грунтовой воды, ослабление гидростатического давления и предотвращение ее просачивания.
Видео: дренаж участка совими руками.
Это интересно: Дренажная система на земельном участке — рассматриваем во всех подробностях
Преимущества системы «Sofrock»
«Софтрок» в сравнении с традиционным дренажом с использованием щебня имеет массу преимуществ.
- Недорогой и быстрый монтаж. Блоки очень гибкие и имеют небольшой вес, что значительно упрощает их монтаж в подготовленную траншею. Требуется оборудовать место стека воды, желательно сверху дренаж засыпать песком, особенно на глинистой почве. Для транспортировки и монтажа не требуется использование дорогой спецтехники.
- Высокая эффективность водоотвода. Вода на участке на застаивается. Геосинтетический наполнитель обеспечивает ее быстрый и эффективный сбор в систему. «Sofrock» может выдержать вес земли высотой 2,5 м и вес автомобилей до 25 т. Систем прослужит больше ста лет, не боится перепадов температур, не замерзает, адаптируется к любым климатическим условиям, очень надежна, может использоваться повторно, не заиливается и не засоряется.
Дренажные канавы осталось только засыпать землей и накрыть дерном Источник udachnyi.ru
Сохранность участка и построек. После проведения монтажа на участке не остается грязи, мусора от строительных материалов или следов от тяжелой спецтехники, сохраняется общий ландшафт и газон.
Приобрести «Софтрок» намного выгоднее, чем покупка любых аналогов. Дренажная труба с пенополистиролом укладывается очень быстро. Не требуются дополнительные расходы на использование спецтехники для доставки и монтажа системы и дополнительных материалов. В качестве наполнителя может использоваться недорогой, но недолговечный и низкокачественный пенопласт или надежный и долговечный полистирол.
Даже если возникнет какая-либо непредвиденная случайность, систему можно прочистить через смотровые колодцы Источник tunwma.com

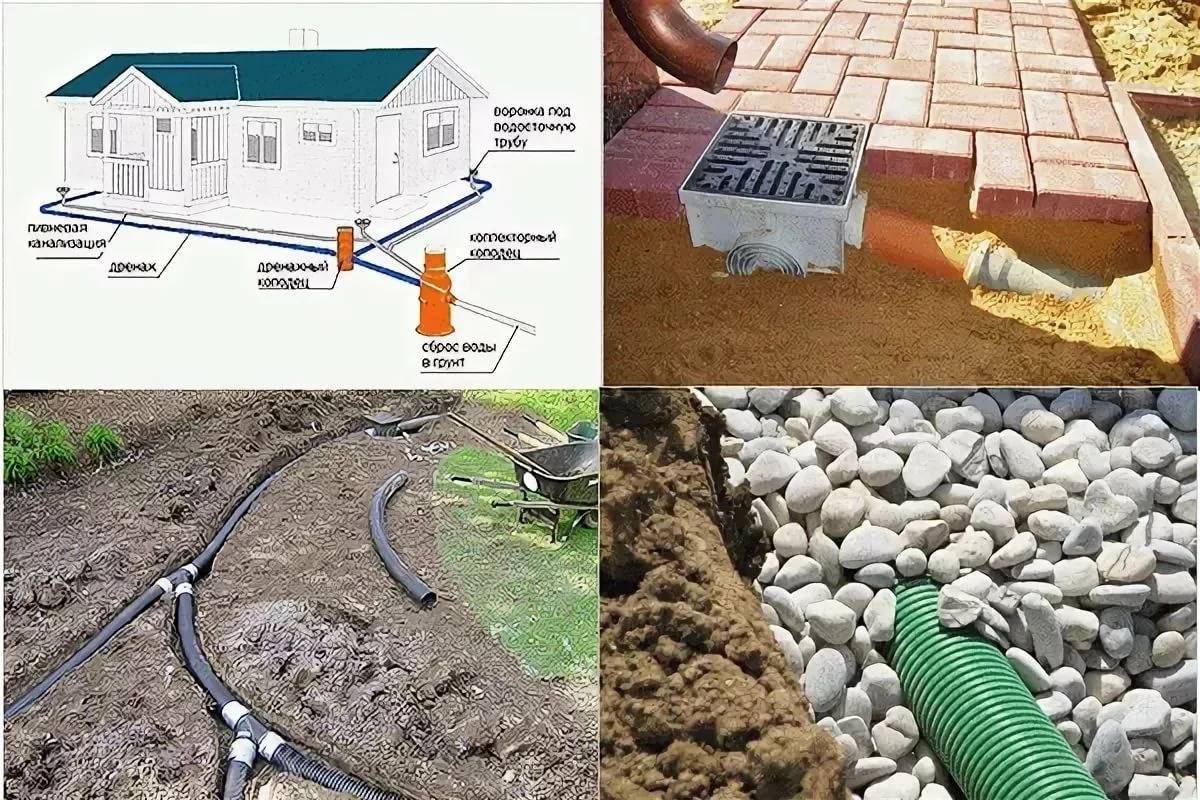

Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.
По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.
Закрытый дренаж вокруг дома
Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
на дно траншеи укладывается геотекстиль;
траншея засыпается гравием, щебнем и т.п.;
сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Засыпной дренаж
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
В каких случаях необходима дренажная система
Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.
Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр
Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен
Дренажная система помогает убрать застои воды с участка
Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.
Дренаж почвы проводится при следующих условиях:
- высокое залегание грунтовых вод;
- участок расположен в местности с глинистой почвой;
- участок располагается в низине или наоборот — на склоне;
- в месте расположения участка выпадает большое количество осадков.
Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.
Преимущества перед конкурентами
Самое главное отличие дренажа Софтрок от конкретных изделий является то, что в конструкции дренажных труб отсутствует щебень. Если же вы вдруг столкнётесь с тем, что вам пытаются продать систему Софтрок, в которой присутствует щебень, то смело отказывайтесь, т.к. это, скорее всего, мошенник.
В подобном случае, материалы, из которых состоит дренаж, можно разделить на следующие типы:
- геотекстиль – это материал, с очень высоким уровнем водонепроницаемости и высокой прочностью, относительно назначения системы;
- гибкая дренажная труба — данная труба обычно бывает перфорированной, из-за чего очень сильно облегчается сам монтаж и соединение конструкции;
- наполнитель из пенополистирола – данный материал из-за своего состава и конструкции очень сильно облегчает всё изделия и повышает текучесть воды.
Помимо вышеупомянутых плюсов, сами разработчики говорят о других плюсах технологии SoftRock перед аналогами. Преимущества SoftRock:
- Легкость и гибкость. С монтажом справиться даже один человек. Нет никакой необходимости просить помощи у друзей или же прибегать к помощи техники. Помимо этого легко обходятся многие препятствия.
- Эффективность водоотвода. Если сравнивать с конкурентами, то у Софтрок эффективность водоотвода может быть выше на 40-50 процентов, ведь благодаря специальному наполнителю вода с легкостью попадает внутрь трубы и продолжает течь дальше.
- Прочность и устойчивость. Если говорить о толщине слоя почвы, которая находится поверх трубы, то она может достигать 2.5 метров, благодаря чему даже особо тяжёлая техника (например грузовые машины) не смогут нанести никакого вреда.
Также можно выделить следующие преимущества:
- Невосприимчивость к климатическим условиям.
- Облегченный монтаж. Для укладки не нужно вызывать специальную технику.
- Чистый участок. Из-за того, что вам не придётся заказывать дополнительную технику и материалы, весь ваш участок будет без каких-либо повреждений. Не будет большой кучи земли, на которую не очень приятно смотреть. Всё будет сделано чисто.
- Надежность. Разработчики данной технологии гарантируют вам, что никаких засорений и заиливаний не будет в течение века. Помимо прочего, в срок гарантии также входят демонтаж и последующее использование конструкции.
Положительные черты системы дренирования.
- Зарубежный производитель. Главным плюсом системы Софтрок является то, что сама технология является запатентованной. И запатентована она европейской компанией, а Европа — это залог качества. Компания-производитель соблюдает все необходимые производственные нормы.
- Производить монтаж вы можете в любое время года, т.к. нет какой-либо привязанности к сезонности данного действия.
Как выбрать щебень для оборудования дренажа
К щебню для дренажных систем предъявляются особые требования. Материал должен хорошо фильтровать воду, задерживать частицы грунта и мусора. Чтобы сооружения прослужили долго, следует выбирать прочный щебень с высокой морозостойкостью. В слой дренажа постоянно попадают агрессивные вещества. Поэтому берите материал, максимально устойчивый к внешней среде. Он должен хорошо пропускать воду, не размываться и не разрушаться.
Также необходимо смотреть на размеры и форму частиц. Далеко не все фракции годятся для дренажа.
При выборе щебня в первую очередь обращают внимание на:
- Вид породы
- Фракцию
Подробнее об этих пунктах – в продолжении текста.
Вид
Для оборудования дренажа лучше всего брать щебень:
- Гранитный
- Диоритовый
- Габбро
- Серпентинитовый
- Мраморный
- Амфиболитовый
- Известняковый
Прочный камень из магматических или метаморфических пород выдерживает перепады температур, воздействие агрессивных факторов внешней среды, а также высокие статические нагрузки. Исключением в этом списке будет известняк. Это осадочная порода, и характеристики у нее ниже. Поэтому если вы захотите использовать известняковый щебень, то перед покупкой обязательно уточните возможность его применения для дренажа.
Фракция
Размер зерен – важная характеристика, которая влияет на качество и функциональность дренажного слоя. Камни должны быть подобраны такого размера, чтобы их не смывало вместе со стоками. Кроме этого, они должны задержать твердые частицы.
Обычно для дренажа берут следующие фракции:
- 5-10
- 5-20
- 5-25
- 20-40
- 20-70
- 40-70
Эти данные о породе и фракциях – достаточно обобщенные. Они могут дать лишь общее представление. Для конкретных же работ нужно брать щебень определенных видов и размеров. Поэтому перед тем, как мы ответим на вопрос, какой именно материал стоит приобрести , разберемся в видах дренажных систем.
Подбор материалов для создания дренажа
Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.
Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.
Общий список оборудования и материалов состоит из следующих элементов:
- лотки;
- пескоуловители;
- трубы;
- геотекстиль;
- колодцы;
- расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.
Лотки
Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.
Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:
- оцинкованная сталь;
- чугун;
- пластик;
- бетон;
- полимербетон;
- железобетон.
Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

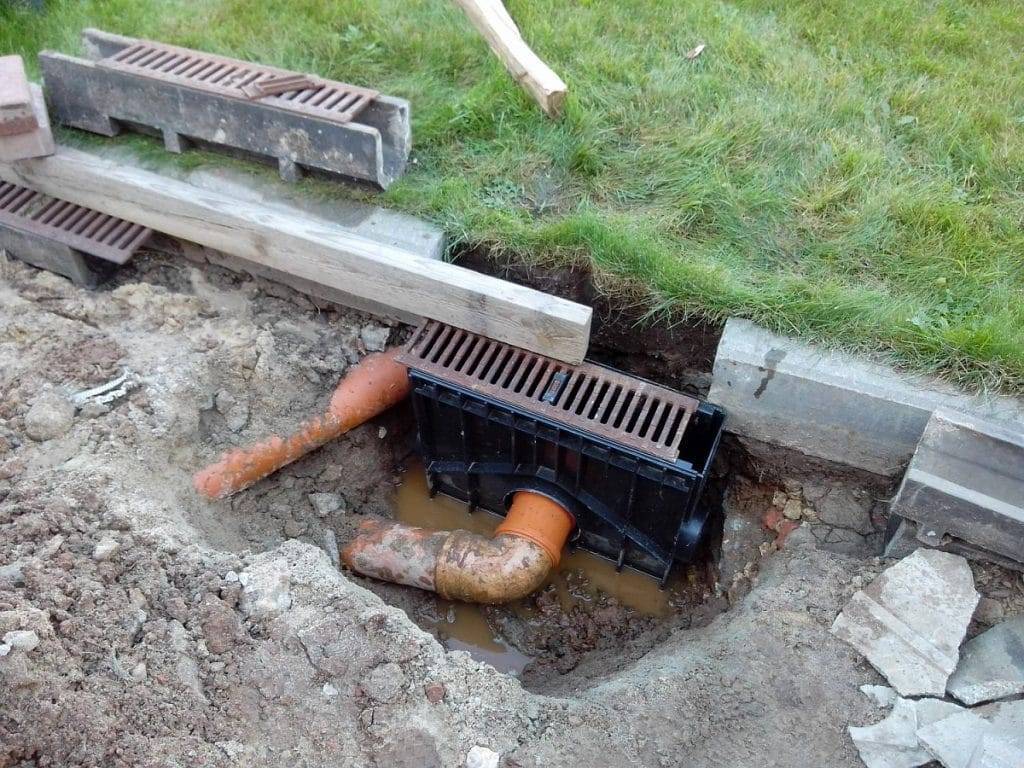

Пескоуловители
При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.
Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.
Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

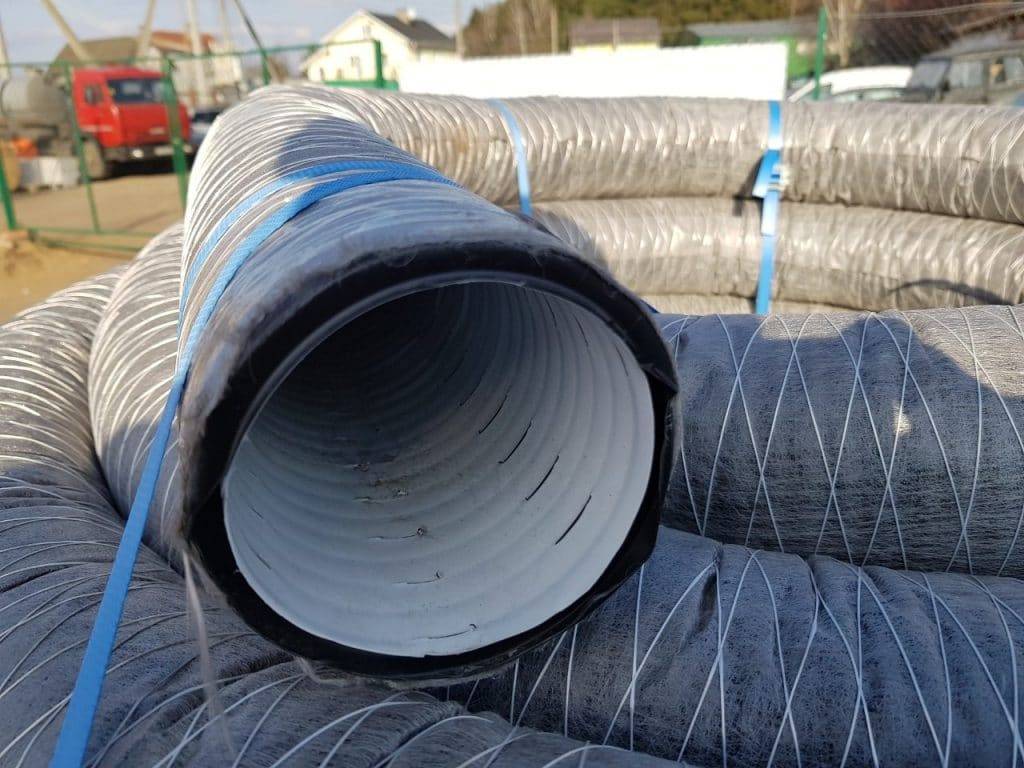

Трубы
Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:
- асбоцементные;
- керамические;
- полимерные (высокого и низкого давления);
- пористые.
Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.
Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

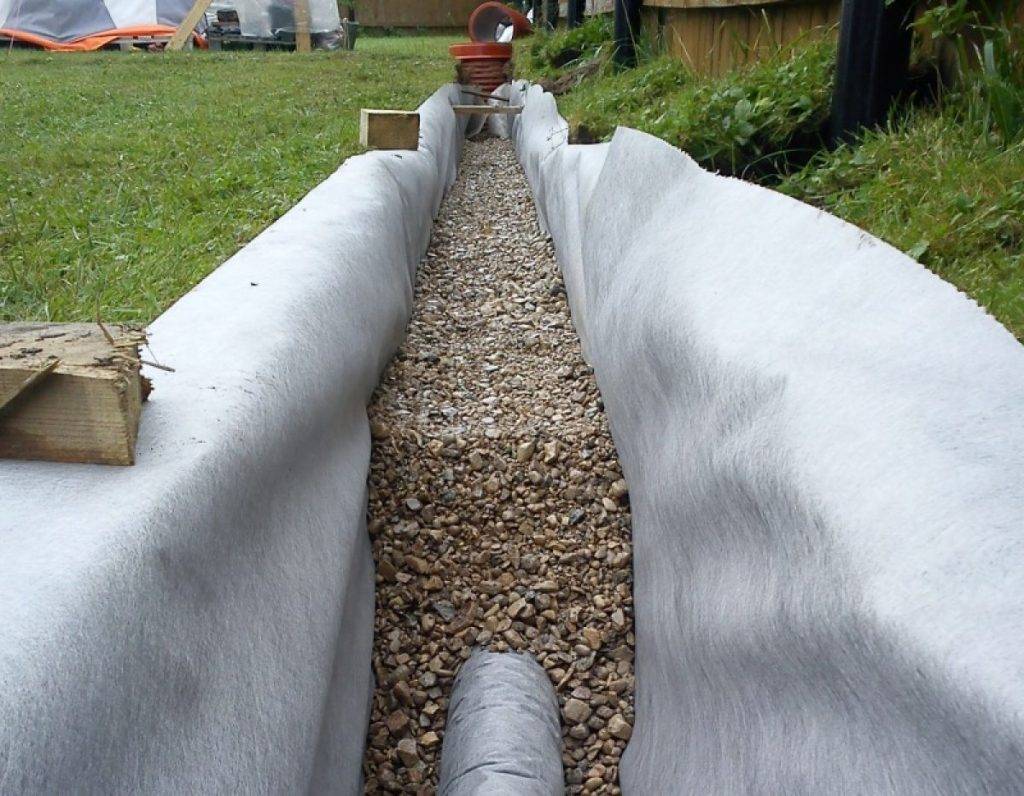

Геотекстиль
При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.
Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

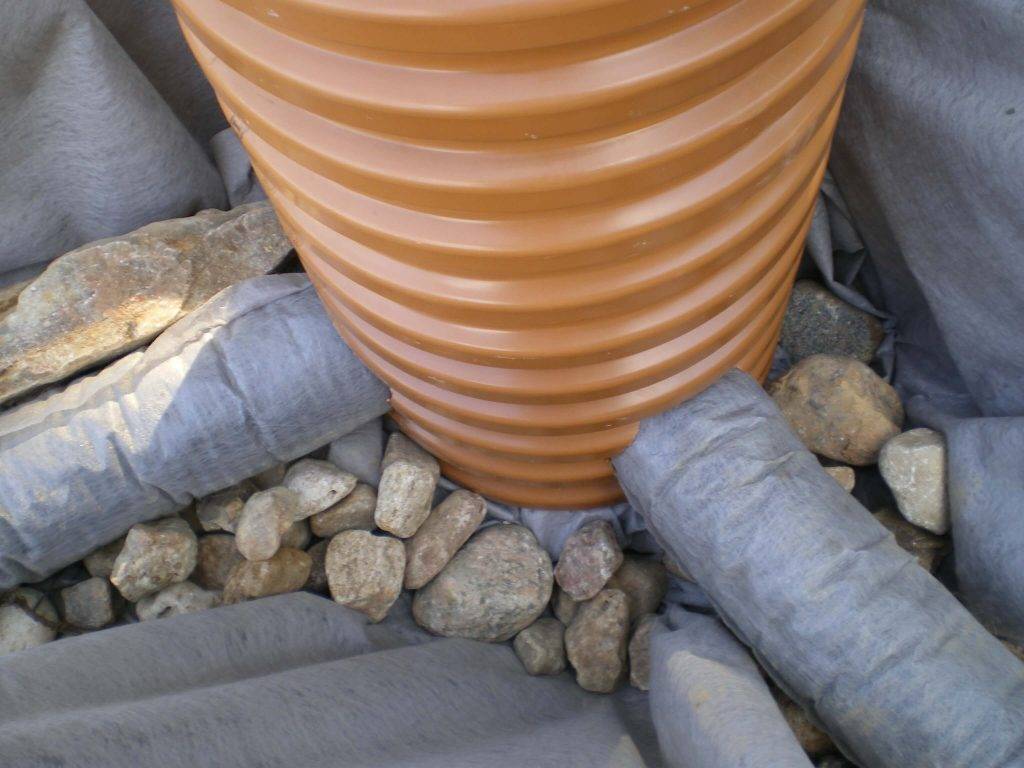

Колодцы
Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:
- бетонные;
- пластиковые или стеклопластиковые.
Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:
- поворотная – на месте поворота трубы;
- поглотительные – подземные без наружной части;
- водоприемные – для накопления больших объемов воды.
Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.
Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.
Виды дренажа
Дренаж можно выполнить открытым и закрытым. Выбор системы водоотвода зависит от климата, вида грунта. Важен также уровень грунтовых вод.
- Открытый дренаж — самый простой способ устройства водоотведения. По канавам вода стекает в заданное место. Применяются также водоотводные лотки с декоративными решётками. Самым важным здесь является уклон. Он должен быть 2–3 сантиметра на метр длины.
- Закрытый вариант более распространён. Это разветвлённые водоотводы, находящиеся в земле. На дне траншеи располагают трубы или щебень. Подходит для этого также хворост или крупные камни. Главное, чтобы материал проводил воду. Чтобы вода убывала быстрее, уклон делают 2–5 сантиметров на метр длины.
Открытая система
По периметру участка и дома выкапывают канаву. Ширина должна быть 40–50 сантиметров, глубина 50–60 сантиметров. Уклон делают к общей водозаборной траншее. Для лучшего стекания воды стенки канавы скашивают под углом 30 градусов.
Такая система имеет свои особенности:
- незначительная стоимость;
- выполнение работ не занимает много времени;
- имеет неэстетичный вид;
- при большом количестве воды нужно увеличивать глубину канавы, что повышает вероятность падений и травм;
- со временем стенка такой канавы разрушается.
Декоративные лотки продлевают срок службы дренажной системы и придают более эстетичный вид
Для увеличения срока службы используют лотки. Они могут быть пластиковые или бетонные. Декоративные решётки повышают безопасность. Улучшается и внешний вид участка.
Закрытая система
Трубный дренаж отводит воду к водосборному колодцу. Водоотводящие дрены укладываются в траншеях. Перфорированные трубы засыпаются щебнем и закрываются геотекстилем. Соединяясь с коллектором, вода выводится к сборочному колодцу.
С помощью сети дренажных труб грунтовые излишки влаги отводятся в отдельно расположенные дренажные колодцы
К закрытому типу относят дренажную яму. Яма, вырытая на глубину 2 метра, заполняется гравием. В неё собирается избыточная влага. В дальнейшем вода постепенно уходит в почву.
Засыпной дренаж похож на закрытый, однако разница между ними в том, что вместо труб в данном случае траншею до половины заполняют крупным щебнем или битым кирпичом. Верхнюю же часть траншеи засыпают более мелкой фракцией — мелким камнем или гравием. Верхний слой выполняют из грунта. Засыпной дренаж сейчас используется редко. На глинистых почвах система быстро выходит из строя. Фильтрующий наполнитель заиливается и не пропускает воду.
Кольцевой и пристенный дренаж
Дренажная система в виде замкнутого кольца применяется в случае, когда осушение проводят для заданной части участка. При разработке комплексного проекта кольцевой дренаж используют для жилого дома и строений на данном участке https://softrock.ru/kolcevoy-drenazh/ .
Пристенный дренаж фундамента защищает основание дома от влаги и организует эффективный отвод воды. В случает его отсутствия, гидростатическое давление грунтовых вод может привести к разрушению подпорные стенок. Поэтому, пристенный дренаж необходим для долговечности подпорных стен. Подробное описание на сайте https://softrock.ru/pristennyj-drenazh/ .
