Методики расчетов параметров вентиляции
Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.
Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.
- По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома. Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.
- По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3. Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.
Требования СНиП по кратности воздухообмена в таблице:
Источник vodakanazer.ru
Почему вентиляция в частном доме так важна?
Вентиляция – это обмен воздуха в помещениях. Отработанный воздух выбрасывается наружу, а в комнаты поступает свежий. А если этого не происходит? В комнате будут накапливаться различные загрязнители – главным образом, выдыхаемый углекислый газ, а также вездесущая пыль, пылевые клещи, споры плесени. А еще – вредные химические вещества, которые выделяет мебель и разное оборудование, а если есть курильщики в доме – это еще и ядовитые соединения, которые несет сигаретный дым.
Воздух, выдыхаемый людьми, пар, поступающий из кухни и ванной комнаты, вызывают увеличение влажности. Водяной пар осаждается на холодных поверхностях, например, на окнах и в углах комнаты. Влажные поверхности являются питательной средой для пылевых клещей, обитающих в домашней пыли и плесени. Эти микроорганизмы могут стать причиной аллергии. Споры плесени атакуют еду, могут также разрушить стену, на которой формируется ее колония.
Длительное пребывание в комнатах, которые плохо проветриваются, очень вредно
Это стимулирует сонливость, головную боль, головокружение, плохое внимание, слабость. Мы можем почувствовать тошноту и общую усталость и даже депрессию
Иногда организм может реагировать на духоту раздражением глаз и дыхательных путей, и даже сердечной аритмией. Кроме того, нельзя недооценивать канцерогенное влияние плесени
Поэтому очень важно избавиться от проблем с вентиляцией, если они есть
Известно – в доме должна работать система вентиляции и непрерывно удалять любые загрязнения воздуха. Кроме того, следует обеспечить безопасное использование газовых приборов – котла, обогревателя, плиты, камина. В случае любой неисправности этих устройств – следует немедленно удалить из дома ядовитые газы.
Необходимо также удалить избыточную влагу из дома, выделяемую нашим дыханием, накапливающуюся в результате приготовления пищи, сушки белья, а также запахи, которые появляются в жилых закрытых помещениях.
Естественная и принудительная вентиляция
Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.
Естественная вентиляция – принципы функционирования и особенности
Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.
Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.
Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.
Особенности искусственной вентиляции
Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.
Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.
Смешанный тип вентиляции
Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.
Борьба с неэффективностью естественной вентиляции
Недостатки естественной вентиляции удается устранить, если использовать устройства принудительного перемещения воздушных масс. Вытяжные каналы остаются прежними, так как создаваемое в комнате избыточное давление принудит воздух проследовать к выходу даже в жаркую погоду.
Недостатки нововведения
Стоит обозначить основные недостатки, что могут проявиться в любой частном здании.
Недостаток первый. Приходится оплачивать дополнительно потраченную электроэнергию, хотя современные вентиляторы и не считаются чрезмерно энергозатратными.
Недостаток второй. Приточные клапаны устанавливаются именно в жилой зоне. Значит, «шумным соседом» домовладельца становится работающий вентилятор. Приходится смиряться с присутствием определенного шумового эффекта.
Недостаток третий. Зимой хотя и поступает с улицы свежий воздух, но он морозный. Отсюда и значительные теплопотери. Хозяева особняков, чтобы поддерживать в комнатах стабильно теплую температуру, используют контуры подогрева входящих воздушных потоков.
Этап планирования
Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.
Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.
Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 13330.2012 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.
Разновидности вентиляции для частных домов
По описанным выше причинам устройство вентиляции в частном доме является очень важным пунктом, которому следует уделить немало внимания. Среди возможных вариантов вентиляционных систем для дома следует перечислить следующие:
- Вытяжная вентиляция. В этом случае принудительным является удаление воздуха из комнат, а свежий воздух заходит с улицы естественным путем.

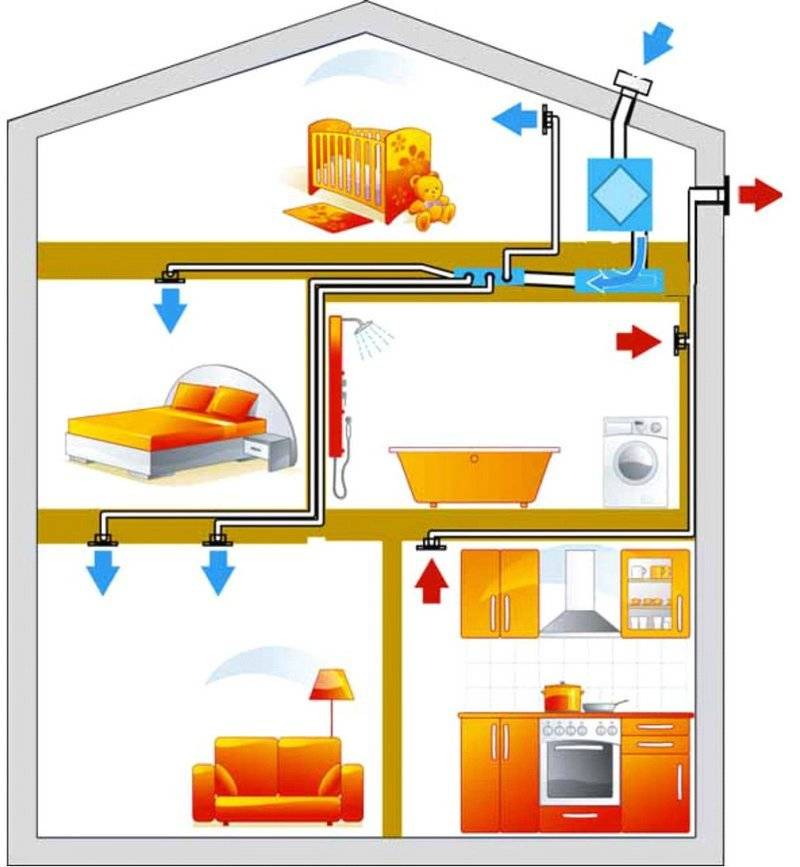

- Приточно-вытяжная. Здесь принудительно происходит как подача свежего воздуха, так и выброс отработанного. Такая система технически сложнее предыдущей, а также дороже, по причине своей универсальности.
Эти системы могут подразделяться на централизованные и децентрализованные. В первом случае подразумевается существование вентиляционной установки, которая осуществляет процесс циркуляции воздуха по воздуховодам. Во втором – предполагается одна или несколько агрегатов, независимых друг от друга и устанавливаемых в каждом конкретном помещении.
https://youtube.com/watch?v=11N1kOzkbpE
Типы вентиляционных систем
Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:
- Естественная.
- Принудительная, оснащенная механическими приспособлениями.
- Комбинированная.
Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.
Как работает естественная вытяжка
Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.
Сила тяги зависит от:
- От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
- Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
- Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.
Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

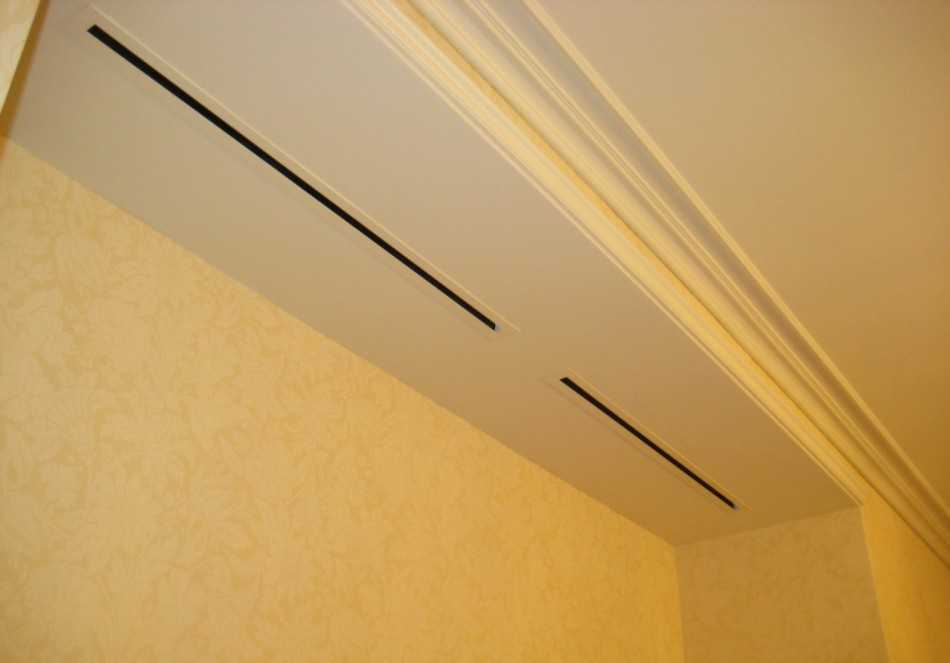

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.
Естественный приток монтируют на уровне 2 м от пола или над батареями.

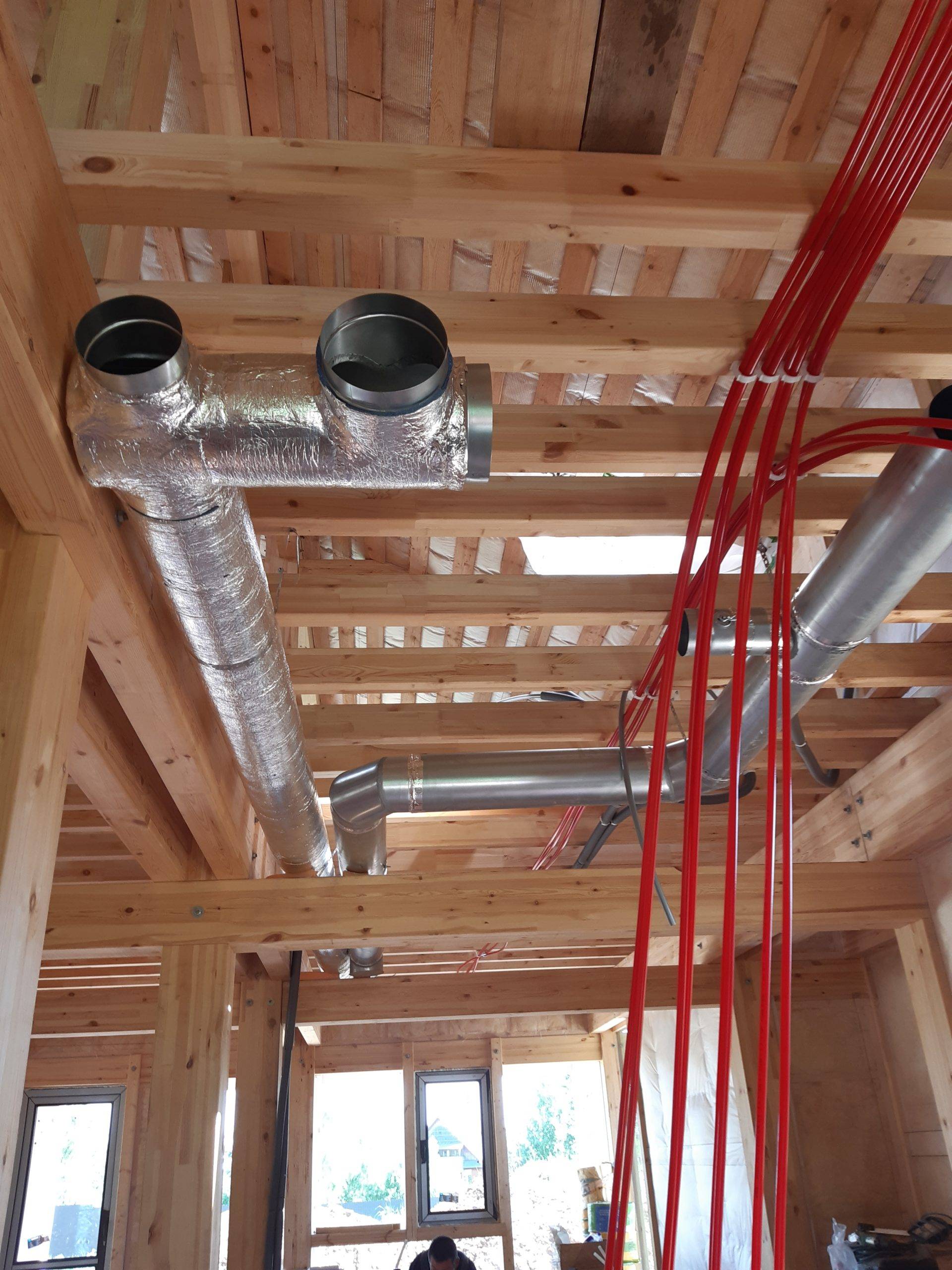

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.
Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.
Принцип обустройства принудительной системы
Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.
Схем подобной вентиляции много, наиболее востребованные:
- Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.

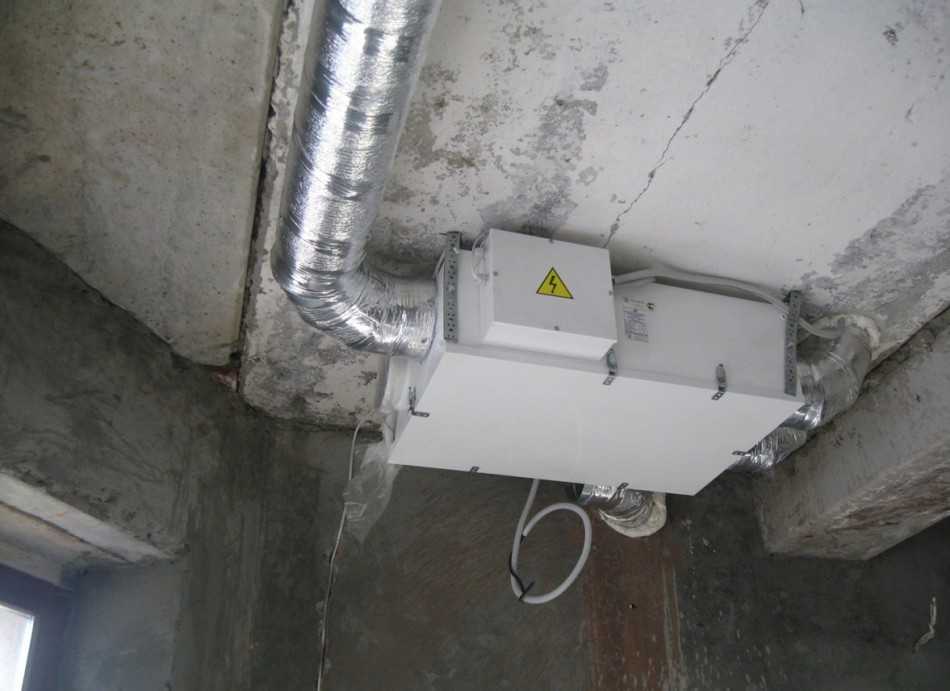

- Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.
- Центральный кондиционер с сетью вентканалов.
- Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.
Комбинированное устройство
Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:
- Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
- Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.
Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.
Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.
Нет вентиляции на кухне. Самая серьезная ошибка при ремонте на кухне
Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире. Ошибка хорошо видна на этой фотографии. Найдете её?Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.2.Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.3.Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.4.Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?
Схема работы и требования к воздухообменным сетям
Различия в системах определяются их функциональными возможностями:
- приточная сеть нужна для поступления потоков воздуха с улицы;
- вытяжная выводит отработанную среду за стены помещения;
- приточно-вытяжная обеспечивает поступление воздуха с улицы и удаление его из помещения.
Нормативы сетей указаны в СНиП, где прописываются показатели расхода поступающего воздуха и кратность (регулярность) замены всего воздушного объема в помещении за определенную единицу времени.
Нормы по СНиП подразумевают кратность воздухообмена для одного человека 30 м3/час при условии, что помещение не превышает 20 м2. Ели пространства на одного человека менее 20 м2, кратность воздухообмена не ниже 3 м3/час. При увеличении площади размеры регулярности замены воздуха повышаются.
Также есть нормативы расхода воздуха по отдельным помещениям:
- в жилые комнаты должно поступать не менее 3 м3/час на каждый 1 м2 площади;
- в ванную, туалет (отдельные) 25 м3/час;
- в санузел совмещенного типа от 50 м3/час;
- в кухню при условии установки плиты электрической или газовой на 2 конфорки не менее 60м3/час, при условии установки газовой плиты в 4 конфорки не менее 90 м3/час.
Если в помещении постоянно находятся люди, то объем воздуха должен меняться не реже 1 раза в час, а в технических помещениях вентиляция должна менять воздух не реже, чем один раз в 5 часов – это касается всего объема воздушных масс в комнате.
Санитарно-гигиенические нормы
Расход свежего воздуха на одного здорового взрослого человека составляет около 10 м3 в час. Если отсутствует приток кислорода, самочувствие находящихся в помещении людей ухудшается – появляется сонливость, головные боли. Это связано с повышенной концентрацией углекислоты в воздухе.
По нормам, действующим еще с 50-х годов прошлого века, для помещений до 20 м2 с высотой потолков ниже 3 метров, состав воздуха в течение часа должен быть полностью обновлен, то есть скорость воздухообмена составляет не менее 20*3=60 м3 в час. Если объем помещения превышает 60 м3, то в упрощенном виде считают нормой воздухообмен 3 м3/ час на 1 м3 объема комнаты. Для туалетов норма составляет 50 м3/час, для ванных 25 м3/час, а для кухонь 90 м3/час.
При строительстве частных домов многие считают, что обойдутся проветриванием окон и не делают вентиляции в расчете как бы сэкономить денег. Не стоит заблуждаться по этому поводу – атмосфера в здании в таких случаях будет очень нездоровой. В итоге на лечение респираторных заболеваний может уйти значительно большая сумма, нежели сэкономленная.
Где располагаются вытяжные отдушины
Выходы в вентсистему обычно устанавливаются в тех помещениях, где воздух загрязняется по максимуму. Чтобы удалять запахи и избыточную влагу, не допускать их распространения по всем комнатам, требуется усиленный воздухообмен.

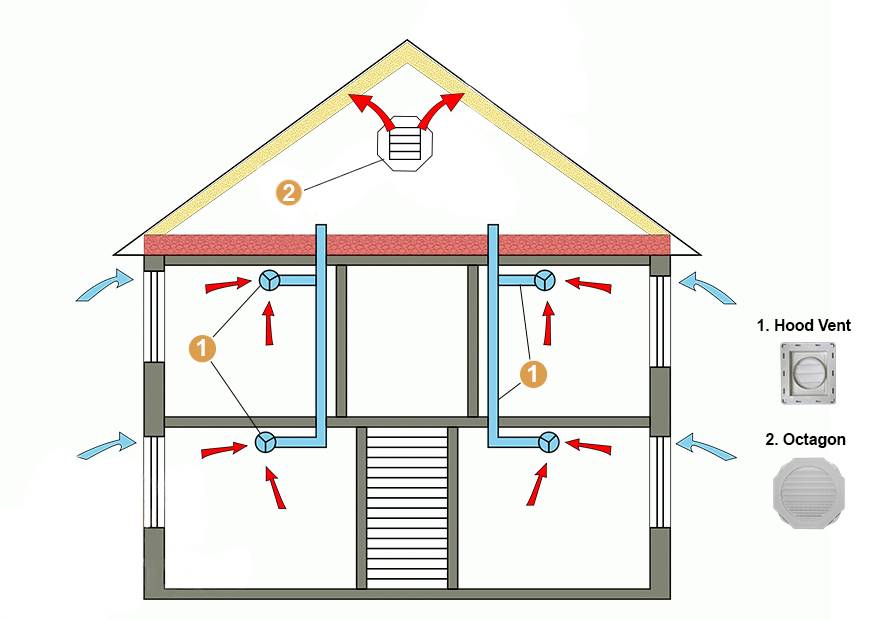

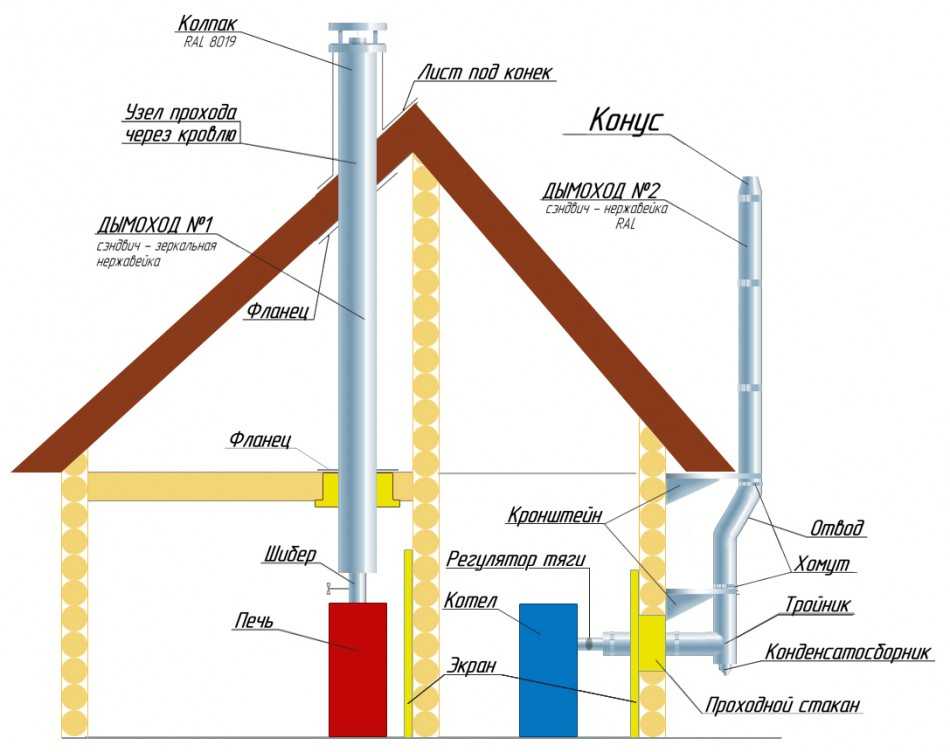

Воздуховоды имеют выходы через чердак на крышу. Над поверхностью кровли устанавливают оголовки вентиляционных труб. При размещении на крыше этих труб следует придерживаться особых правил.
Естественная вентиляция крайне надежна
Особые правила расположения приточных клапанов и вентотдушин

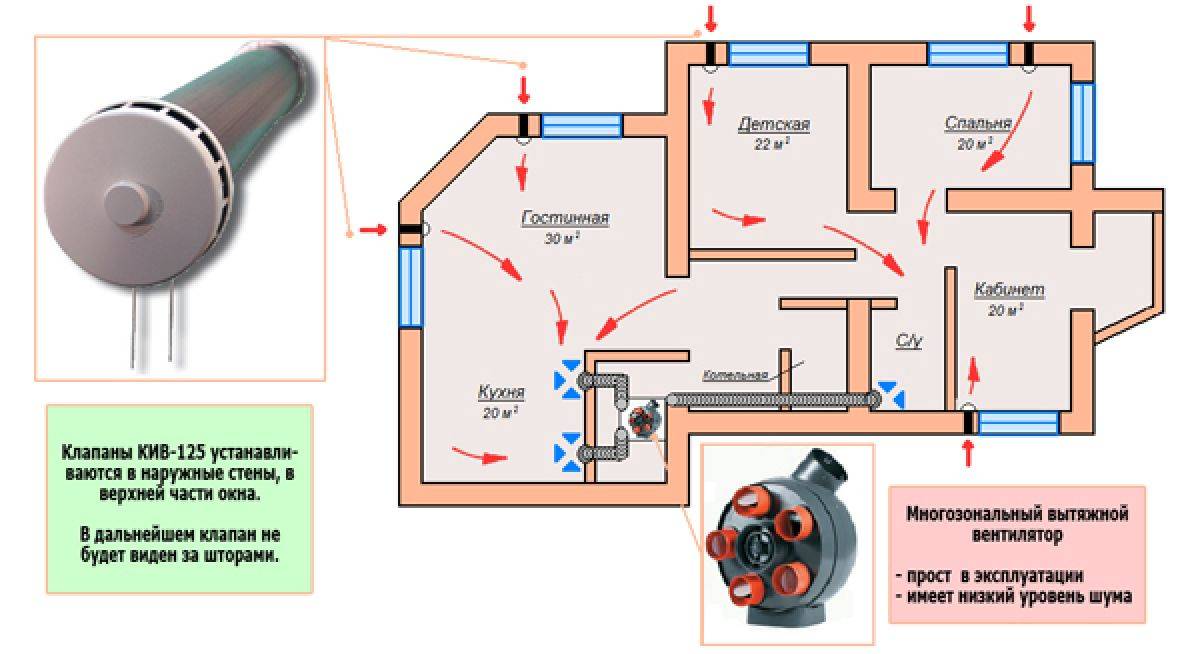

Первое правило. Приточный клапан (это может быть другой путь притока чистого воздуха) следует устанавливать в жилых помещениях любого типа:
- в столовой;
- в спальне;
- в гостиной;
- в детской;
- в холле.
Второе правило. Вентканалы, имеющие отдушины, должны подводиться:
- к ванной комнате;
- к домашней бане;
- к туалету;
- к совмещенному санузлу;
- к кухне (причем кроме вытяжки над плитой должна размещаться еще и вентиляционная отдушина);
- к сушилке, к кладовке, к гардеробной комнате, примыкающим к общей жилой зоне (когда же их отделили от кухни и коридора дверью, тогда следует устанавливать приточный клапан);
- к помещению, где установлена домашняя прачечная;
- к домашней мастерской, если работа связана с появлением дыма, разных паров, запахов клея, растворителей, мастики, пайки, сварки, окрашивания и пр.
Третье правило. В некоторых помещениях должны устанавливаться как вентотдушина, так и приточный клапан. Это может быть:
- участок, где установлено газовое отопительное устройство;
- одна из комнат жилой зоны, если от нее до ближайшего вентиляционного канала установлено свыше 2-х дверей;
- часть жилой территории, представленной в виде кухни-столовой, то есть объединяющей кухню с жилыми комнатами;
- участок, оборудованный под тренажерный (спортивный) зал.
Четвертое правило. Вентиляция второго этажа требует особого подхода, ведь воздух с первого этажа поступает вверх, и он не должен находить выход в помещения, расположенные выше. Предлагаются следующие варианты.
Во-первых, в случае отделения второго этажа от лестничной клетки систематически закрывающейся дверью, вытяжные отдушины и приточные клапаны устанавливаются обычным способом.
Во-вторых, второй этаж не отделяется от первого дверями. Тогда в каждом помещении должен присутствовать канал притока свежего воздуха и вентотдушина. Причем вне зависимости от предназначения этих помещений.
А еще вентотдушины и приточные окна должны присутствовать:
- в цокольных помещениях;
- в помещениях, где на первом этаже имеется пространство под деревянным полом (на лагах).
Пятое правило. Отдельно конструируется вентиляция подвальных помещений. Нужно учитывать, что воздух естественным путем может не поступать вниз. Также из-за отсутствия нормального притока он не всегда эффективно выходит из такого помещения. В результате в подвалах скапливаются пары опасных газов, отмечается высокий уровень влажности. Тогда требуется вводить искусственную вентиляцию. Цены на воздуховоды
Приборы для обустройства принудительной приточной вентиляции
Стандартные приточные естественные клапаны вентиляции не всегда справляются с воздухообменом

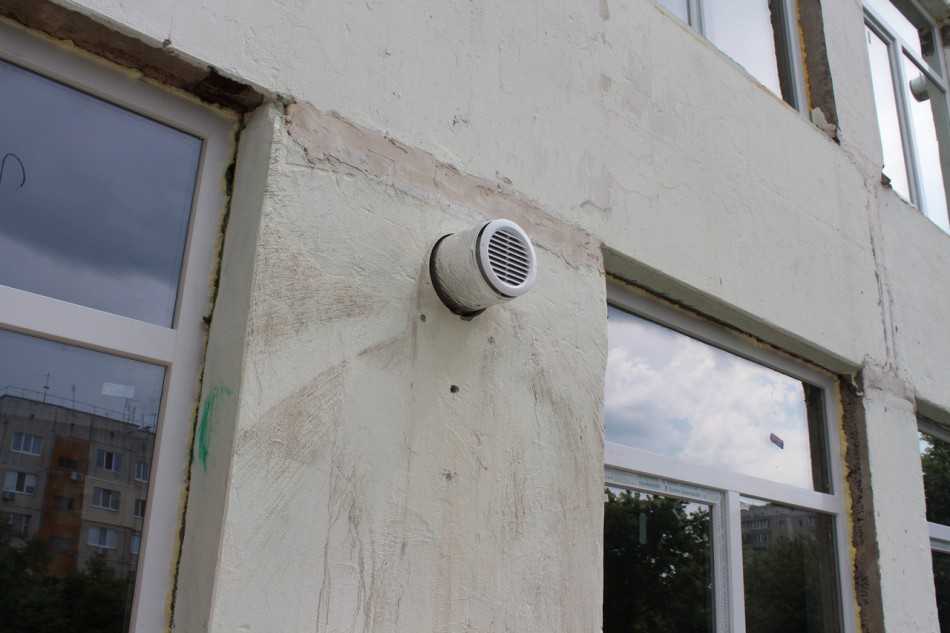

Конструируются дополнительные приточные клапаны, они вводятся в систему естественной вентиляции. Клапаны монтируют:
- в сквозные каналы, проделанные в стенах;
- на пластиковые окна, имеющие в своей конструкции стеклопакеты.
Среди достоинств вентустройств, создающих естественную вентиляцию, можно указать следующие:
- простота конструкции;
- беспроблемная и быстрая установка;
- умеренная цена;
- автономность от любых источников энергоснабжения.
Однако, в летний период особенно часто, создаются определенные условия, когда естественная вентиляция перестает полноценно функционировать. Зато принудительная перекачка воздуха дает возможность использовать качественные фильтры, очищающие поступающий воздушный поток. А вот в зимний период применяются устройства для подогрева.
Можно приобрести какой угодно прибор приточной вентиляции. Различаются они:
- по производительности;
- по габаритам;
- по имеющимся в конструкции дополнительным системам.
Приточные установки предлагаются даже с такой конструктивной особенностью, как организация централизованной вентиляции с возможностью прокладки каналов по помещениям.
- Проветриватели. В конструкциях этих установок нет функции автоматического климат-контроля. Как пользователь изначально определил режим их работы, так они и работают.
- Аэрогиверы. Эта разновидность проветривателя снабжена системой автоматического поддержания изначально заданного температурного режима для того воздуха, что подается.
- Бризеры. Автоматика данной компактной приточной установки способна чутко реагировать на температурные колебания внешних условий. Последующие изменения в режим функционирования прибора вносятся автоматически. В бризерах непременно присутствуют системы как первичной фильтрации воздуха, так и более тщательной его очистки.
Видео: Установка приточных вентиляционных клапанов в частном доме своими руками:
