Инструкция по созданию станка
Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.
Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

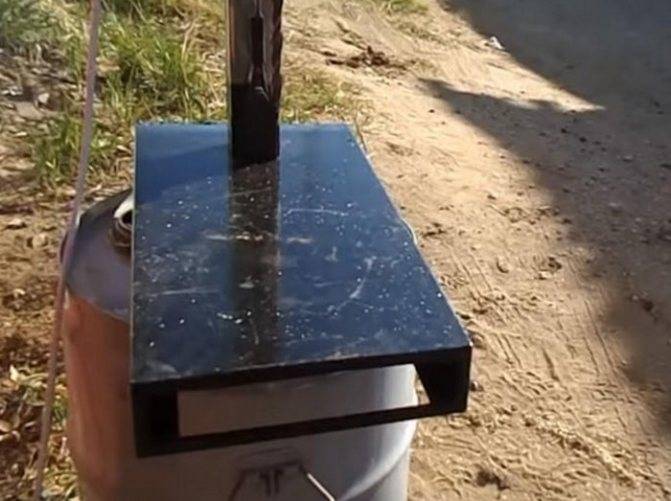

Изготовление столешницы
Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.
Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.
Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.
Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.
Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

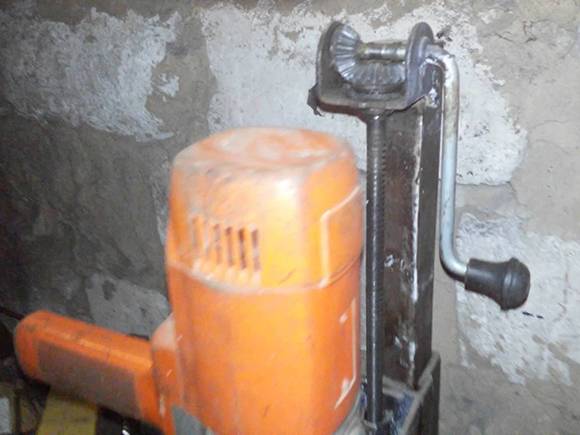

Конструкция механизма подъема
Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.
Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.
По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

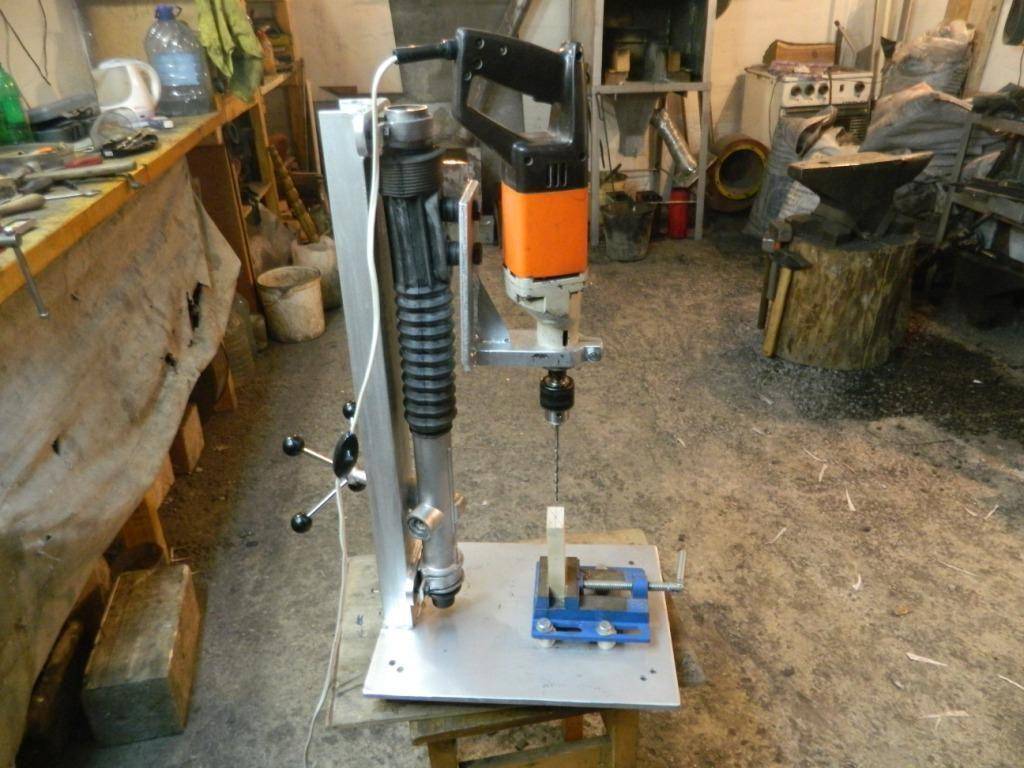

Собираем сверлильный станок из дрели
У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.
Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:
ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.
ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.
ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).
ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.
ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.
ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

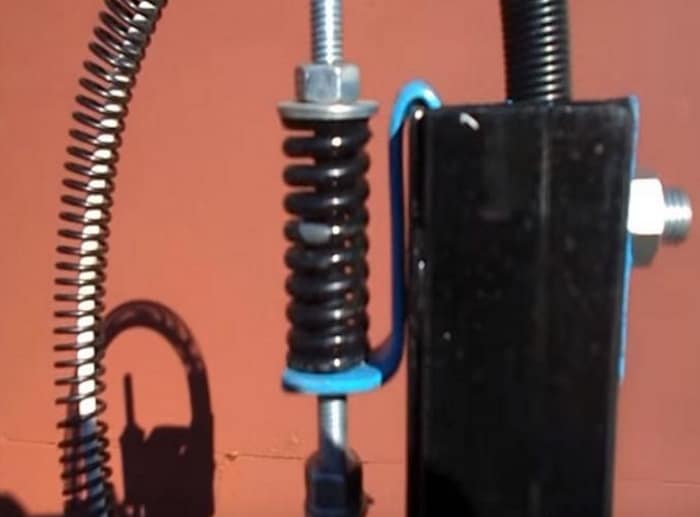

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.
Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее
Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты
Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:
Основное предназначение
Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.
Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.
В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.
Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.
При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.
Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.
Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.
Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.
ВАЖНО ЗНАТЬ: Выбор ступенчатого сверла по металлу
Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.
Видео:
Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.
Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.
Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.
На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.
Как изготовить токарный станок по дереву своими руками: чертежи и технология
Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.
Устройство задней бабки самодельного токарного станка по дереву
Для строительства станка необходимы следующие элементы:
- металлическая станина;
- электромотор;
- подручник;
- задняя бабка.
Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.
Как изготовить самодельный сверлильный станок своими руками с мотором
Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.
Пример самодельного сверлильного станка
На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.
Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.
В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.
Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться
Как изготовить своими руками из дрели токарный станок по дереву
Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.
Далее нужно изготовить упор, который будет выступать в роли задней бабки.
Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.
Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:
- дверные ручки;
- конструкционные детали лестницы;
- декоративные изделия и т. п.
С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками
Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.
К таким усовершенствованиям можно отнести:
- выполнение намотки на трансформаторах;
- нанесение красящего состава поверх вращающейся детали для создания узоров;
- нанесение спиральных насечек на заготовку и т. п.
Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.
Пример многофункционального самодельного деревообрабатывающего станка из дрели
Что потребуется
Важным преимуществом самодельных станков-насадок служит то, что их можно изготовить из подручных материалов. В большинстве инструкций, которые будут приведены далее, за основу берется обыкновенная фанера.
Незаменимыми будут крепежи (болты, гайки, шайбы, саморезы), а также суперклей, который поможет без труда скреплять деревянные детали. При изготовлении станков-насадок обязательно делайте правильную разметку, выверенную несколько раз. Это поможет сэкономить время и избежать переделывания деталей.
Для чего это нужно
Есть два весомых фактора в пользу самодельных станков-насадок для дрели или шуруповерта:
- Первый — экономия. Профессиональные станки стоят дорого, а те, что остались с советской эпохи, часто нуждаются в сложном ремонте и профилактике. Если вы не обладаете большим капиталом и потребовалось дешевое, но практичное решение, то его можно сделать самостоятельно.
- Второй — польза. Изготовление станков-насадок — это опыт, который повысит навыки обращения с электроинструментами, а также поможет сделать полезный инструмент собственными руками и именно таким, каким он должен быть.
Делаем шлифмашинку из болгарки
Многие могут сказать, что «болгарка» это же и есть угловая шлифовальная машинка, однако тут скрываются некоторые тонкости. Следует иметь ввиду, что УШМ имеет очень высокие обороты и зачастую довольно приличный вес. Чтобы отполировать поверхность болгаркой необходимо иметь немалый опыт в этом деле и пользоваться специальными полировочными дисками и кругами. Шлифовальная машинка имеет намного меньшие обороты двигателя и вес. Для работы заводской шлифовальной машинкой не требуется определенного опыта и сноровки.
Самостоятельно сделать из болгарки хорошую шлифовальную машинку, не уступающую по своим параметрам заводской машинке, можно только путем доработки ее электрической схемы, путем монтажа регулятора на более низкие обороты и путем применения специальных шлифовальных насадок.
Простые конструкции самодельных стоек для сверлильного станка
Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.
Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

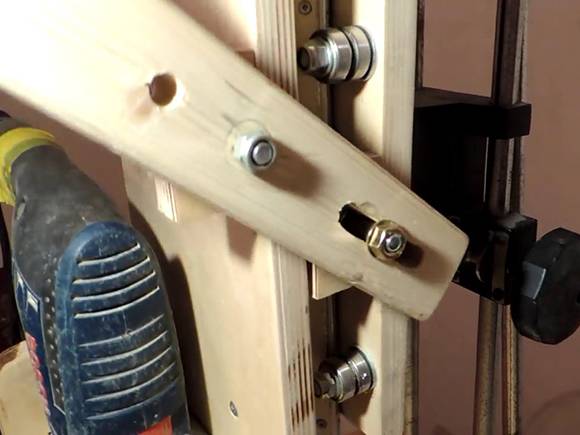

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.
Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.
Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:
Высокая точность их исполнения практически не имеет люфтов.
Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.
Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.
Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.
А вот и видео:

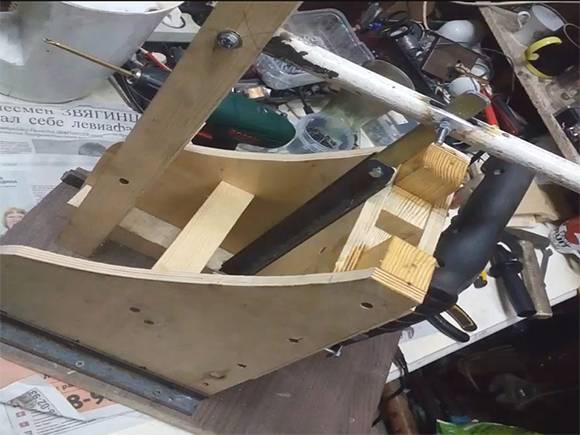

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.
Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:
Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.
Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.
Варианты и методики для создания хорошего сверлильного станка
На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.
Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.
Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:
- станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
- оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.
Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.
Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.
Изготовление
Независимо от модификации стойки и материала ее изготовления, конструктивный основной алгоритм сборки устройства единый. Процесс производства состоит из подготовительных работ и основного процесса — сборки.
К подготовительным работам относится:
- планирование конструкции стойки;
- перенесение плана на чертеж;
- составление списка необходимых материалов из наличия и тех, которые нужно приобрести. Составление сметы работы.
Пошаговый алгоритм
- Производство станины. Основной опорный элемент должен быть достаточно прочным, чтобы выдержать вес заготовки и дополнительную нагрузку при сверлении. Этот показатель рассчитывается индивидуально в зависимости от вида работ. Рекомендуемая минимальная толщина станины из дерева — 300 мм, металла — 200 мм.
- Установка на станине подпорки и стойки. Элементы изготавливаются из того же материала, что и станина. Крепятся детали перпендикулярно к станине с помощью винтов. Высота подпорки зависит от высоты инструмента.
- Вырезание колодки — ее размер должен быть идентичен габаритам инструмента. В колодке вырезается полость для инструмента. Если колодка деревянная — используют дрель, режущие инструменты, наждачную бумагу. Если колодка металлическая, для создания отверстия нужна болгарка. В качестве колодки может использоваться выгнутая по окружности дрели и зафиксированная винтом металлическая полоса. К стойке она также крепится с помощью винта. При этом такая деталь узла должна выдерживать вес инструмента в работе. Использование металла в производстве станка увеличивает стоимость устройства, так как требует использования дополнительного оборудования.
- Монтаж каретки и направляющих. Каретка служит для установки инструмента, направляющие обеспечивают вертикальное движение дрели во время сверления. Наиболее прочное крепление колодки — железными уголками. Крепление дрели на каретке с помощью хомутов менее надежно.
- Фиксация перемещающегося элемента, который состоит из ручки и пружинок. Этот узел конструкции может устанавливаться верхним и нижним способами. Крепление возле рукоятки является более практичным, но второй вариант также имеет право на реализацию.
- Установка дополнительных частей стойки. При необходимости выполнения работ кроме сверления, к станку крепятся части станка по чертежу. Например, для углового сверления, стойка дорабатывается дополнительной пластиной с отверстиями, которые помогут зафиксировать стойку под разными углами. Фрезеровка требует установки горизонтальной подставки с тисками, которая крепиться к станине.
Что такое сверлильный станок и для чего он нужен
Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.
Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.
Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.
Из чего он должен состоять
Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.
В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.
Вертикальный вариант станка.
Вертикально-сверлильный станок.
Настольный сверлильный мини-станок.
Сверлильный станок из дрели.
Из чего состоит сверлильный станок?
Общее устройство сверлильного станка.
По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.
Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:
- станина;
- рулевая рейка;
- двигатель.
Область применения самодельных сверлильных станков
Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).
Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.
Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.
Самодельная конструкция с использованием двигателя от стиральной машины
Как собрать?
Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.
В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.
Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.
Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.
Видео:
https://youtube.com/watch?v=3AH0cc8BRAM
Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.
В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.
Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи. Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия
Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.
На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.
Видео:
Делать или покупать?
Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:
- Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
- Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
- Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.
Выбираем станину
Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.
Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).
Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.
Как выбрать станину (стойку) для дрели
А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.
Что дешевле?
Чертежи шпинделя настольного сверлильного станка
Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.
Дремель

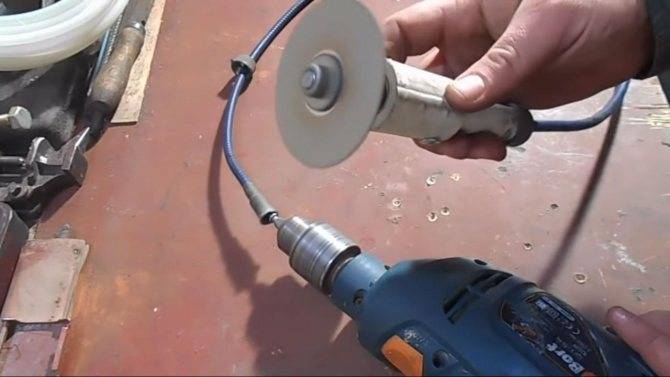

Сложное приспособление, изготавливаемое из гибкого вала спидометра и ПВХ-трубы.
Для этого необходимо:
- вставить подшипник в отрезок ПВХ-трубы, предварительно нагрев ее предварительно (детали зажимаются при помощи тисков), так получается основа бормашинки;
- вал изготавливается из болта с двумя нанизанными гайками;
- зажав его в тисках, нужно сделать отверстие в болте, в которое при помощи горелки и припоя впаивается гибкий вал спидометра;
- вал помещается в цилиндр, а гайки позволяют перемещать его по мере надобности;
- установить рукоять для инструмента, расщепив ПВХ-трубу меньшего диаметра, упаковав в нее вал и вставив в основной корпус бормашинки;
- на конце рукояти устанавливается заглушка.
