Как сделать Молниезащиту частного жилого дома, защита зданий и сооружений и его заземление своими руками: оборудование на кровле

Способы защиты частного дома от воздействия грозового электричества

К сожалению, попадание молнии в загородные дома не редкость. Это приводит к самым неприятным последствиям, вплоть до гибели людей. При этом молниезащита частного дома не требует применения сложных технологий и инструментов и может быть сделана своими руками.

Есть несколько типовых схем молниезащиты, которые отличаются сложностью изготовления и способом применения.

Молниеприемная сетка

Чаще всего на практике применяют молниеотводную сетку. Она входит в состав систем защиты крупногабаритных строений с плоской кровельной конструкции. По сути — это обыкновенный тросовый громоотвод. Ее можно смонтировать или между слоев кровли, или непосредственно на поверхности крыши. Главное при укладке сетки — чтобы она не выходила за пределы крыши.

Сетка, уложенная под кровлей, выполняет три функции:

• заземляет металлические конструкции;
• распределяет ток от молнии;
• минимизирует потенциалы.

Но она не всегда может гарантировать надлежащий уровень безопасности при попадании электрического удара. Кроме этого, сетка, уложенная в кровельный пирог, никак не предохранит от грозовых ударов крышу и смонтированную на ней технику.

Базовые схемы молниезащиты сооружений с плоской крышей основаны на использовании этой сетки. Молниеотводы бывают трех типов: стержневые, тросовые, активные. У всех разное предназначение и способ действия.

Стержневые

В строительной практике широкой популярностью пользуются стержневые громоотводы. Они имеют разные габариты, начиная от нескольких сантиметров и заканчивая десятками метров.

Мачтовый молниеотвод, представляет собой конструкцию, выполненную из металлопроката или бетонной опоры и стержня, установленного на ней. Он и принимает молнию на себя. От мачты укладывают токоотвод, который присоединяют к заземляющему устройству. Такой молниеотвод должен устанавливаться с учетом ветровых и других нагрузок.

Большая часть типовых проектов, применяемых для обеспечения сохранности деревянных домов, основано именно на использовании стержневых молниеотводов, оснащенных системой токоотведения и заземления.

Основные достоинства стержневого молниеотвода заключены в сочетании высокого уровня безопасности, относительно невысокой стоимости, простоты изготовления, а монтаж молниезащиты можно выполнить своими силами.

Тросовые

При решении сложных задач по обеспечению надежной защиты от действия молнии, например, стадионов с вогнутой кровлей, используют тросовые молниеотводы. С их помощью защищаются линии электропередачи.

В состав такой защиты входит стальной оцинкованный тросы, с диаметром сечения 35 кв. мм. Их натягивают непосредственно над объектом, который подлежит защите. Тросы фиксируют на специальных опорах, к которым подведены токоотводы и сделано заземление.

Активные

Кроме вышеназванных молниеотводов, существуют и активные модели. В их конструкции установлен встроенный источник высокого напряжения. То есть, при приближении грозового фронта, источник подает электрический импульс на острую коническую вершину. Таким образом, он осуществляет перехват грозового разряда на более дальнем расстоянии.

Чем опасна молния для здания

Молния традиционно причисляется к негативным факторам окружающей среды, так как ее удар способен причинить ощутимый вред любому объекту, расположенному в радиусе действия. В группу особого риска попадают отдельно расположенные строения. Если невысокий жилой дом построен рядом с высоткой, то его шансы на безопасность значительно поднимаются, так как чаще всего молния поражает самый высокий объект.

Опасность молнии связана с первичным разрядом и вторичными явлениями, возникающими после прямого поражения. Так называемый первичный фактор – это прямой электрический удар по дому. Его последствиями являются физические разрушения здания, пожар, травмы жильцов, выход из строя домашней техники. Для деревянных частных коттеджей и дач эти проблемы особо опасны.

Вторичное воздействие молнии считается менее трагичным, хотя его последствия также неприятны. Разрядившаяся в дом или электролинию молния формирует сильное индукционное поле. Оно в свою очередь провоцирует резкое изменение напряжения в сети и приводит к проблемам с включенными в электросеть бытовыми агрегатами.

Громоотвод своими руками

Выбираем место установки

Прежде чем непосредственно подступиться к вопросу – как сделать громоотвод на даче, следует выбрать место для его установки. Одним из вариантов может быть кровля строения. Это просто и не требует высокой опоры, достаточно 3-4 метров. Если на участке есть возвышения, превосходящие высоту крыши (высокое дерево, мачта телевизионной антенны, флюгер, труба дымохода), то разумным и удобным будет разместить молниеприемник именно там, позаботившись о его надежной фиксации

Важно учесть, чтобы дом при этом целиком попадал в защищаемый конус

Но если по каким-то соображениям названные варианты вам не подходят, то всегда есть возможность установить молниеотвод на мачте в некотором отдалении от жилья. Хотя этот метод более трудоемкий, т.к. необходима высокая крепкая мачта, и имеет нюансы:

• чем дальше от строения, тем выше нужна мачта;
• громоотвод не должен создавать опасность соседям.

Выбор оборудования

Поскольку настоящая статья посвящена тому, как сделать громоотвод в частном доме, то более подробно будет рассмотрен самый универсальный и бюджетный вариант – обустройство стержневого громоотвода на даче. Это в полной мере соответствует требованиям отечественных норм в сфере электробезопасности, в частности пособию к РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений», где говорится о том, что:

Все, что может понадобиться для изготовления громоотвода, можно приобрести в обычном магазине строительных товаров. Чтобы соорудить типовой стержневой громоотвод, будут нужны:

• для молниеприемника: стержень из металла – стальной, медный или алюминиевый с сечением соответственно – 50, 70 или 35 квадратных миллиметров.
• для токоотвода: предпочтительнее медный кабель, не менее 16 квадратных миллиметров в поперечнике;
• для мачты: труба из асбоцемента (на 2-4 метра выше дома);
• для заземления штыри из меди;
• крепежные элементы.

Оборудование для молниеотвода

Имея все необходимое под рукой, можно приступать к монтажу громоотвода.

Подготовка к монтажу

Выполняя громоотвод своими руками на даче, владелец дачного участка должен понимать, что вопрос надежности и безопасности конструкции полностью ложится на его плечи. А потому, уже на этапе монтажа, он должен позаботиться о безопасности. Что нужно сделать:

• тщательно продумать и подготовить крепления деталей громоотвода. При отсутствии надежной фиксации, все высотные элементы могут быть снесены ветром, а значит может пострадать само строение, припаркованные вблизи авто или иметь место травмы жильцов;
• дымовые каналы, выведенные выше кровли, также нуждаются в установке молниеприемников. Дымоход из керамотрубы или кирпича в процессе эксплуатации неминуемо теряет изоляционные свойства, а значит, может легко перенести заряд молнии в жилье. Нержавеющие и подобные дымоходы нуждаются в заземлении;
• антенны (в том числе спутниковые) необходимо подключать к заземлению, ведь они связаны с электросетью и очень хорошо притягивают молнии.

Инструкция по изготовлению

Монтаж громоотвода

Монтаж громоотвода начинается с выкапывания ямы либо траншеи глубиной от 1-1,5 метров и длинной 3 для прокладки заземлителя. Заземлитель не должен проходить рядом с самим домом (крыльцом, стенами), а также садовыми дорожками.

Если в процессе копания в яме обнаружатся грунтовые воды, то это только плюс: влажная почва – отличный проводник, грозовой разряд будет равномерно стекать в грунт.

Далее, молниеприемник закрепляется на вершине опоры или крыши металлическими хомутами. Следующим шагом будет присоединение к уже имеющейся конструкции кабеля токоотвода, который будет проходить в трубе из асбестоцемента.

Внимание!!! Это очень важно: изолировать токоотвод от металлических элементов дачного дома. Разряд ни в коем случае не должен пойти в смежные металлические не заземленные конструкции!

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду

Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду. Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей.

Важно! Молниеприемник не должен иметь декоративного покрытия (окрашивание), ведь оно способно значительно ухудшить его проводящую функцию!

Вы здесь

Разряд атмосферного электричества несет в себе страшные последствия: пожары, разрушения, взрывы. При первых признаках грозы люди привыкли прятаться в домах или под навесами, но степень безопасности при этом равна нулю. Спрятаться от дождя легко, а избежать попадания молнии – непросто.

Сделать свое жилье комфортным и защищенным помогут устройства молниезащиты.

Типы молниезащиты для частного дома

Невысоких здания часто оборудуют кровлей из металлочерепицы. Хотя многие убеждены, что металическое покрытие не нуждается в защите от атмосферного разряда, прямое попадание молнии в такую поверхность чревато пожарами, поражениями электрическим током людей, поломкой электроприборов. Крыша из металлопрофиля в случае удара молнии нагревается до очень высокой температуры, что приводит к возгоранию поддерживающих стропил.

Поэтому, наряду со строительством, необходима установка молниезащиты. Выбор системы громоотвода и план ее монтажа желательно выполнять на стадии проектирования частного дома.

Системы молниезащиты бывают двух видов:

1. Внешняя. Простая в установке, недорогая, но эффективная система молниеотвода состоит из таких элементов: молниеприемника, токоотвода и заземляющего устройства. Принцип работы внешней защиты несложный: удар электричества «перехватывается» прямо над крышей частного дома и по безопасным путям отводится в землю.
2. Внутренняя. Такая молниезащита представляет собой совокупность мероприятий, которые в первую направлены на сохранение целостности электропроводки дома, одновременно защищая здание в общем и электрические приборы.

Установить внутреннюю систему молниезащиты в частном доме самостоятельно практически невозможно. А вот защитить дом снаружи под силу даже неспециалисту.

Монтаж внешней молниезащиты

Чтобы обезопасить частный дом с металлической кровлей от попаданий молнии, следует иметь под рукой такие инструменты и детали:

• сварочный аппарат;
• заземлитель;
• токоотвод;
• молниеприемник;
• крепежи (скобы или хомуты).

Основные элементы молниеотвода тоже можно сделать самому. В качестве заземлителя используют стальной прут диаметром приблизительно 18 мм. Токоотвод делается из железной проволоки круглого сечения.

Этапы монтажа молниезащиты частного дома с кровлей из металлочерепицы:

1. По протяженности конька устанавливаются специальные металлические фиксаторы, закрепляющиеся с двух сторон регулирующим винтом. Такой механизм позволит выставить лучшее положение фиксаторов.
2. Под лист металлочерепицы непосредственно на брус стропила крепятся держатели (на расстоянии 80–100 см).
3. Вниз от карниза на удаленности 60–80 см друг от друга монтируются настенные фиксаторы.
4. В держатели на коньке вставляется металлический прут (молниеприемник) так, чтобы оба его конца выступали на 1 м от крыши. Свободные части прута следует загнуть под прямым углом вверх.
5. Второй прут диаметром 6 мм (токоотвод) устанавливается в фиксаторы на крыше и стене.
6. Оба прута соединяются между собой хомутом.
7. В фундаменте дома крепится еще один элемент арматуры (заземлитель) диаметром 10 мм, к которому присоединяется контур молниезащиты.

Если на крыше дома находятся антенны или другие выступающие части, то молниеприемник крепится и к ним, при этом он должен быть выше остальных элементов кровли.

Молниезащиту устанавливается и на телевизионной антенне. Механизм действия такой системы следующий: специальный токоотводящий кабель при попадании молнии перемещает заряд в землю.

Устройство и монтаж молниезащиты частного дома c металлической крышей

Мы будем рассматривать устройство и монтаж молниезащиты на примере смоделированного частного дома с металлической крышей.

Первый этап

В первую очередь, по всей длине конька, монтируются специальные металлические фиксаторы, которые будут закрепляться по двум сторонам конька с помощью регулирующего винта. При помощи предусмотренного фиксатора можно оптимально настроить положение держателя.

Второй этап

Далее перпендикулярно вниз между первым и вторым держателем от начала карниза под лист профнастила или металлочерепицы фиксируется второй держатель на стропильные бруски. Средние расстояние между держателями примерно 80-100 см. После этого листы металлочерепицы или профнастила монтируются на свои установочные места.

Третий этап

Начиная от карниза, перпендикулярно вниз монтируем настенные фиксаторы при помощи специальных дюбелей, которые будут надежно крепиться к стене. Все дюбеля зажимаем при помощи мощной отвертки.

Среднее расстояние между настенными фиксаторами составляет 60-80 сантиметров.

Этап четвертый

Устанавливаем в фиксаторы на коньке металлический прут диаметром 6-8 мм, который должен быть длиннее крыши примерно на 1 метр.

После того как фиксаторами закрепили металлический прут на крыше, загибаем под углом 90° выступающие края.

Этап пятый

Второй стальной прут диаметром 6 мм монтируем перпендикулярно коньку на заранее установленные фиксаторы в крыше и на стене дома. Закрепляем стальной прут при помощи фиксаторов.

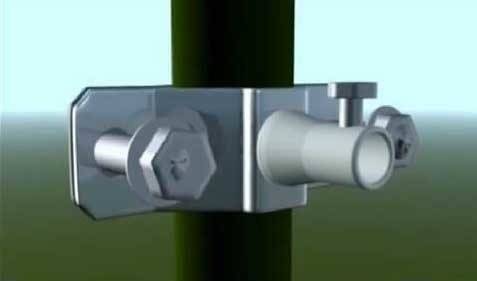

Для того, чтобы зафиксировать два стальных прута используем специальный фиксатор.

При помощи похожего по типу фиксатора, закрепляем стальной прут к установленному карнизу.

На водосточной трубе также устанавливаются металлические фиксаторы, которые будут соединены со стальным прутом.

Чтобы соединить стальной прут от молниезащиты с заземляющим, используем специальный фиксатор, как показано на рисунке ниже.

Стальной прут диаметром 10 мм необходимо зафиксировать на фундаменте дома, к которому будет закреплять стальная полоса заземляющего контура.

Таким образом, Мы получили надежную молниезащиту с действующим периметром, как показано на рисунке внизу.

Шестой этап

Если на доме располагаются антенны или выносные металлические конструкции, которые выше крыши, то к ним устанавливаем специальный стальной фиксатор.

К этому фиксатору будет закрепляться основной стальной молниеотвод.

Молниеотвод должен быть выше антенны или других металлических конструкция на 1-1,5 метра. В нижней части молниеотвод фиксируется к стальному пруту диаметром 6-8 мм при помощи металлических фиксаторов.

Второй молниеотвод фиксируется к выступающей металлической части дымаря. Для этого используется специальное стальное кольцо с фиксатором.

Второй метод установки громоотвода

Существует еще один метод монтажа молниеотвода на металлический каркас телевизионной антенны. В этом случае используется специальный токоотводящий кабель, который в случае поражения молнией, направлять электрический заряд через заземляющий кабель в землю.

В итоге Мы получаем защитный периметр, который будет в случае попадания молнии отводить мощный электрический заряд через предусмотренный заземляющий контур с молниеотводом.

Рекомендуем к просмотру полезные видеоматериалы

Приемка молниезащитных систем в эксплуатацию

Устройства защиты от молний для строительных объектов проходят приемку специальной комиссией и сдаются в эксплуатацию владельцу здания до начала установки в помещениях ценного имущества. Состав комиссии по приемке устанавливается заказчиком объекта. Комиссия по приемке состоит из специалистов следующих направлений:

• электрическое хозяйство;
• подрядчик;
• противопожарная инспекция;

Комиссии по приемке предоставляется такая документация:

• утвержденные проекты создания защиты от молний;
• акты на выполнение скрытых работ (установка токоотводов и заземлителей, которые недоступны для визуального контроля);
• акты тестирования молниезащитных устройств от вторичных воздействий молнии и попадания высоких потенциалов через коммуникации из металла (информация по сопротивлению заземления для молниезащиты, результаты мониторинга работ по установке устройств).

Комиссия по приемке проверяет произведенные установочные работы по обустройству молниезащитных систем.

Приемка устройств защиты от молний в новостройках проводится с использованием актов приемки оборудования. Пуск молниезащитных устройств производится после подписания актов-допусков соответствующих надзорных и контролирующих органов государства.

По окончанию приемки выдаются паспорта для систем защиты от молний и паспорта заземлителей, которые находятся у владельца здания или ответственного за электрическое хозяйство.

Особенности устройства

Как и у любой системы, у активной молниезащиты можно выделить ряд особенностей. В числе характерных преимуществ:

1. Большая зона охвата. Монтаж активной молниезащиты позволяет защитить большую территорию по сравнению с аналогом, функционирующим по пассивному принципу. Дело в том, что, несмотря на присутствие молниеприемника (пассивного) на крыше, молния может ударить, например, в расположенный во дворе столб линии электропередач или иной возвышающийся объект. Подобное исключается в случае использования активного молниеприемника, так как элемент сам провоцирует разряд.
2. Компактность. Несмотря на усложненное устройство активного приемника молний, его габариты остаются достаточно компактными, что не только упрощает процесс установки системы и снижает нагрузку на несущие конструкции, но и практически не привлекает внимания. Это позволяет устанавливать систему на любых строениях, вне зависимости от их архитектурного стиля.
3. Эффективность. Активный молниеотвод обеспечивает более высокий уровень защиты не только строения, но и близлежащих территорий.

Что касается недостатков системы, здесь выделяют лишь сравнительно высокую цену оборудования и то, что некоторые ученые не подтверждают существенного повышения уровня защиты объекта от использования системы. К слову, первое частично компенсируется за счет того, что в силу большего охвата территории для защиты крупных объектов и территорий потребуется меньшее количество приемников, чем в случае с пассивными аналогами.

Что представляет из себя внешняя и внутренняя защита?

Элементы молниезащиты дома

Как правило, это молниеприёмник, устройство для заземления и токоотвод. В качестве приёмника молний используют любой конус или штырь, выполненный из прочного металлического сплава.

Внутренняя система заключается в использовании разрядный устройств для сетей электричества, предназначенных ограничивать уровень напряжения.

Внутреннюю систему для защиты дома от перепадов электричества невозможно полностью выполнить самостоятельно. Но имея определённые навыки обращения с электропроводами и электроприборами, можно встроить самостоятельно готовые приборы в сеть.

Обратите внимание. Если дом не обустроен молниеотводом и внутренней защитой, во время грома и молнии, необходимо отключить всю технику в доме от электропитания

При этом данный способ актуален лишь в том случае, если молния следует за громом в течение 10 секунд.

Наружную защиту от ударов молний можно выполнить самостоятельно. Процесс быстрый и не слишком затратный. Однако необходимо иметь навыки работы со сварочном аппаратом.

Таким образом, вам понадобится токоотвод, молниеприёмник, заземлитель, несколько хомутов и скоб из мягкого металла, сварочный аппарат.

В первую очередь необходимо подсоединить токоотвод к стержневому молниеприёмнику. Молниеприёмник выполняют из толстой железной проволоки, с достаточно большим сечением.

Из полосы металла делают заземлитель. Его сечение должно составлять не менее 150кв.мм. Для этих целеё можно использовать прут из стали. С диаметром около 18ти мм.

Все элементы конструкции соединяются электросваркой или металлическими хомутами, которые крепят на гайки и болты.

Систему заземления делают не далеко от дома, в 1,5 метрах. На какой высоте будет располагаться заземление полностью зависит от того, в каком положении угол защиты будет равен 70°.

Комплексная защита от молнии нужна каждому частному дому

В предыдущих разделах речь шла в основном о защите от прямого удара молнии. Каждый владелец и строитель частного дома должен понимать, что грозовой разряд может прийти в дом и по линии электроснабжения, и по фидерам от антенн, и по заземляющему проводнику от заземлителя. Для убедительности рассмотрим тот случай, когда дом запитан от воздушной линии электроснабжения.

С высоты грозового облака, воздушная линия электропередачи представляют собой паутину на местности, и разряд молнии в нее в разы вероятней, чем прямой удар в частный дом. При этом в близлежащие удару молнии дома происходит занос разрушительно грозового потенциала, способного повредить приборы электрооборудования дома, нарушить изоляцию электропроводки, вызвать искрение и возможное возгорание.

Другой яркий пример заноса грозового потенциала – это металлическая мачта антенны на крыше. Она должна быть заземлена, т.е. присоединена к молниезащите. При этом она играет роль молниеприёмника, в который вероятен удар молнии. При протекании грозового разряда на кабелях от антенны наводится сильный потенциал и протекает ток, способный вызвать искрение и возгорание, разрушить присоединенные к ним устройства и приборы.

Таким образом, молниезащита частного дома с крышей из металлочерепицы так же, как и молниезащита любого дома, должна быть комплексной. Система молниезащиты должна защитить дом от прямого удара молнии и вторичных ее проявлений – от наведенного и занесенного грозового потенциала.

Если коротко, защита от вторичных проявлений молнии представляет собой один или несколько УЗИП включенных в общую систему уравнивания потенциалов для защиты электроустановки дома и ответственного дорогостоящего оборудования. Правильно подобранные и качественные разрядники (УЗИПы) автоматически локализуют наведенный, занесенный грозовой потенциал на заземление при превышении опасных пороговых значений.

Молниезащиту любого частного дома необходимо доверять исключительно профессионалам. Кажущаяся экономия при создании громоотвода в перспективе может привести к полностью нерабочей системе молниезащиты и дорогостоящему ремонту кровли, водосточных труб и прочих частей дома.

Ваш отзыв очень важен для нас! Пожалуйста, оцените данную статью.

Молниезащита частного дома с крышей из металлочерепицы так же, как и молниезащита любого дома, должна быть комплексной. Система молниезащиты должна защитить дом от прямого удара молнии и вторичных ее проявлений – от наведенного и занесенного грозового потенциала.

» data-yashareImage=»» data-yashareL10n=»ru» data-yashareQuickServices=»yaru,vkontakte,facebook,twitter,odnoklassniki,moimir,gplus» data-yashareTheme=»counter»>

Зачем нужна розетка с УЗО?

Как заменить выключатель света?

Как установить розетку для плиты и стиральной машины?

Розетки в ванной комнате

Новое раздела

Худшие автомобильные аккумуляторы

Автомобильный аккумулятор Mutlu Silver Evolution

Как сохранить заряд аккумулятора зимой: практические советы

Литий-полимерные аккумуляторы: плюсы и минусы

Выбор аккумулятора исходя из технических характеристик

Новое раздела

5 шагов к идеальному освещению прихожей

Энергосберегающая или светодиодная лампа: какую выбрать

Что такое умные лампы

Что такое деградация светодиодов

Профиля для светодиодной ленты

Новое раздела

Электрические печи для сауны и бани

Какие бывают ошибки при монтаже теплого пола

Электрический теплый пол не греет – что делать

Обслуживание котельного оборудования

Как прогреть бетон зимой?

Новое раздела

Где купить контрольно-измерительные приборы

Усиление конструкций углеволокном

Почему машина бьется током

Люстра из ниток своими руками

Настольная лампа своими руками

Новое раздела

Электрический счетчик CO-505

Калибратор тока и напряжения

Щит распределительный (ЩР, ЩС, ПР)

Однонаправленные углеродные ленты

Как проверить мультиметром конденсатор самостоятельно

Подробно об составляющих контура

Выше упоминалось, что заземление состоит из горизонтальных и вертикальных компонентов. По аналогии производят готовые наборы для оперативного устройства контуров заземления. Следуя приложенной инструкции, сооружать заземление из заводских элементов легко и приятно, но дорого.

Вертикальные проводники заземления

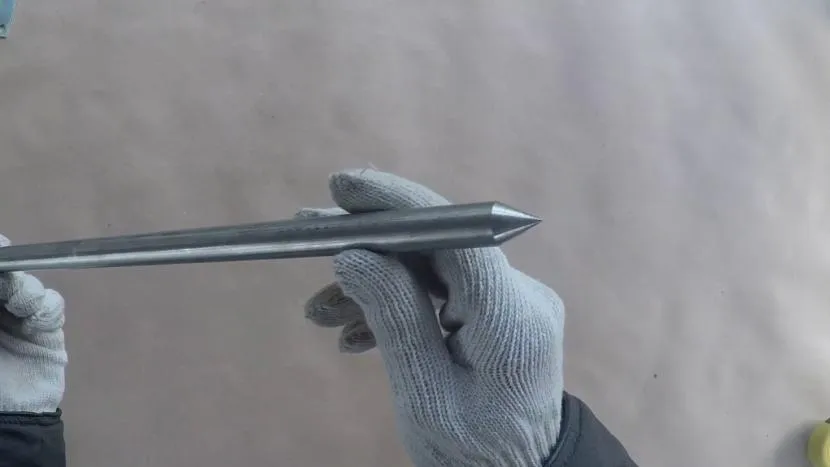

В качестве заземляющих вертикальных стержней для самодельного заземления могут использоваться любые длинномерные изделия из черного металлопроката без оцинковки. Данная обработка не нужна для расположенных в земле деталей, она снижает потенциал. Нежелателен арматурный пруток с ребрами, его сложно забивать в грунт. Подойдет квадрат, полоса, швеллер и его двутавровый собрат. Металлопрокат со сложным профилем применим, если предполагается перед монтажом системы пробурить скважины для закладки вертикальных электродов.

Распространенными материалами для изготовления вертикальных проводников являются:

• труба с толщиной стенки не меньше 3,0мм, рекомендованный диаметр 32мм;
• уголок с равными или разными полками с предпочтительной толщиной 5мм;
• круг с диаметром от 10мм.

Оптимальная площадь сечения вертикального электрода 1,6 см². Отталкиваясь от этого размера, следует подбирать материал. Длина заземлителя определяется в соответствии с местной геологической ситуацией. Необходимо углубиться как минимум на полметра ниже уровня сезонного промерзания.

Второе условие, влияющее на длину металлических стержней – водонасыщенность вмещающих пород. Проще говоря, чем ниже грунтовые воды, тем длиннее нужны электроды.

Для того чтобы не мучиться с геологическими характеристиками и расчетами, сведения о глубине закладки заземлителей нужно узнать в местном энергоуправлении у дежурных электриков. Ориентировочные данные помогут в любом случае, т.к. у них есть некоторый расчетный запас эффективности.

Среднестатистический стандарт длины заземлителя варьирует от 2х до 3х метров с полуметровыми вариациями. Благоприятной для сооружения заземления средой являются суглинки, торф, насыщенные водой пески, супеси, трещиноватые обводненные глины. Совершенно самостоятельно устроить заземление в скальных породах нереально, но способы для создания электрозащиты есть. Перед сооружением контура бурятся скважины требующейся глубины. В них и производится установка стержней, а свободное пространство заполняется песком или супесью, перемешанной с солью или предварительно залитой соляным раствором. Приблизительно полпачки на ведро.

При недостаточной электропроводности грунтов на участке в качестве вертикальных заземлителей лучше использовать трубы. В нижней части их нужно произвольно высверлить несколько технологических отверстий. Через трубы с отверстиями можно периодически заливать соляной раствор для уменьшения сопротивления. Соль, безусловно, поможет разрушиться электродам от коррозии, зато заземление достаточно долго будет действовать безупречно. Потом надо будет просто стержни заменить.

Самостоятельные мастера для изготовления электродов чаще всего используют черный стальной металлопрокат. Ведь во главе собственноручных усилий заложена экономия. Отличный, но недешевый материал для вертикальных электродов – сталь с электрохимическим медным покрытием или медь. Заложенные в землю элементы заземления нельзя окрашивать, краска ухудшит электрохимический контакт металла с грунтами.

Заземляющая металлосвязь — горизонтальный проводник

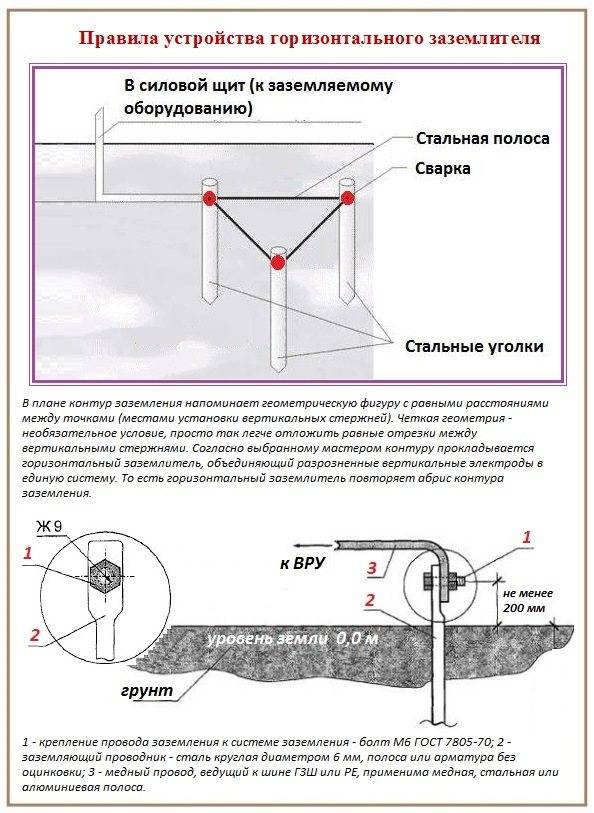

Горизонтальный элемент заземления, объединяющий систему и подводящий ее к щитку, чаще всего выполняют из полосы шириной 40 мм, толщина полосы 4 мм. Используют также круглую сталь, реже уголок или рифленую арматуру. Полоса приваривается к верхнему краю вертикальных заземлителей или крепится болтами. Преимущества у сварки, она надежней. Места сварных и болтовых соединений щедро обрабатываются противокоррозионной битумной мастикой или просто битумом. Соединять обжимным способом подземные элементы заземления нельзя!

Для сооружения горизонтальной составляющей, расположенной под землей, нежелательно менять материал, чтобы при неизбежном увлажнении не формировалась гальваническая пара с ее традиционными коррозионными последствиями. К выведенному из земли горизонтальному компоненту заземления можно присоединить алюминиевый, медный или стальной проводник. Далее проводом для заземления вся система через приваренный болт подключается к шине, а уже от нее подается на каждый из заземляемых приборов по отдельности.

Молниезащита — основные составляющие.

Прежде всего надо сказать, о том, что внешняя молниезащита состоит из молниеприемного устройства, токоотводов и заземлителей.

Также читайте — Внутреннее освещение — нормы и правила.

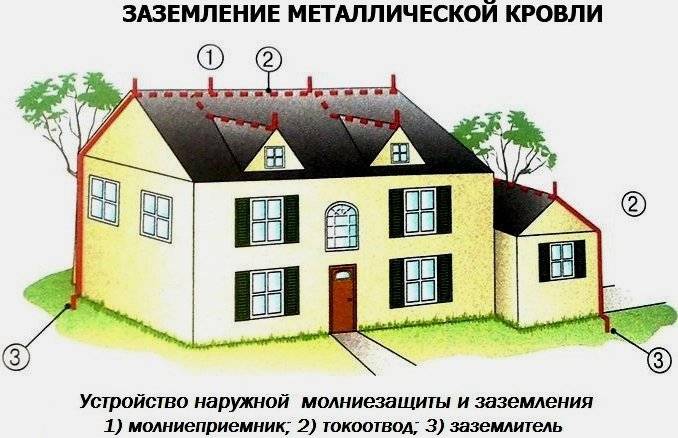

Молниеприемник – элемент молниезащиты, предназначенный для перехвата молнии. Могут быть естественными (элементы конструкции сооружения, выполненные из металла и возвышающиеся над кровлей: ограждения, дефлекторы и грибки вентиляционных систем и т. д. Важным условием является то, что все эти части должны быть соединены с заземляющим устройством). И специально установленными. Это сетка из металлической проволоки диаметром 8мм, тросы, штыревые молниеотводы. Сегодня получают все большее распространение, так называемые активные молниеприемники.

Токоотвод – промежуточное звено, призванное отводить ток от молниеприемника к заземлителю. Выполняются из стальной полосы или проволоки, закрепленной на фасаде, но зачастую их роль выполняют вертикальные части конструкции строения из металла.

Заземлитель – оконечная часть системы молниезащиты, состоящая из проводящих частей и имеющая непосредственный контакт с землей. Как правило металлические вертикальные электроды, соединенные между собой горизонтальным заземлителем 40х4мм.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

• Стальной стержень для приёмника поперечником не менее 50 мм².
• Медный провод для токоотвода сечением от 16 мм².
• Асбестоцементную трубу подходящей высоты.
• Медные штыри для заземляющего контура.
• Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотвода Источник ytimg.com
