Купим баббит Б16, баббит Б83
Баббит — антифрикционный сплав на основе олова или свинца, предназначенный для использования в виде слоя, залитого или напыленного по корпусу вкладыша подшипника. Сплав был изобретен еще в 1841 году в Англии Чарльзом Баббитом и назван в его честь. Баббиты имеют низкий коэффициент трения, хорошую износостойкость, достаточную пластичность и способность держать смазочные материалы. Несмотря на давнюю историю своего появления, этот сплав очень популярен и в настоящее время, в особенности при производстве подшипников. Благодаря довольно низкой температуре плавления, баббитовое покрытие способствует хорошему притиранию трущихся поверхностей.
Баббиты по своему составу подразделяются на оловянные, свинцовые и кальциевые. Однако наибольший интерес представляют именно оловянные баббиты в виду их превосходных антифрикционных свойств и хорошой работы в условиях интенсивных нагрузок. Приблизительно в два раза дольше изнашиваются оловянные баббиты по сравнению со свинцовыми.
Наиболее распространённые варианты сплава баббита:
-90 % олова, 10 % меди; -89 % олова, 7 % сурьмы, 4 % меди; -80 % свинца, 15 % сурьмы, 5 % олова;
Баббиты маркируются в зависимости от состава — баббит Б16, баббит Б83 и т.д.
Сплав баббит достаточно часто встречается в пунктах приема цветного лома. Наличие в нем дорогого олова обуславливает тот факт, что у баббита цена за кг довольно высокая. Именно поэтому многие готовы сдать его и получить за это неплохие деньги. При этом лишь некоторые фирмы могут похвастаться грамотной организацией процесса приема и честной оценкой сдаваемого лома. Наша фирма с помощью спектрального анализатора Niton может очень точно определить состав сплава баббита и произвести профессиональную оценку его стоимости.
занимается приемом баббита Б16, баббита Б83 по конкурентной цене за кг.
Марки баббитов
Баббит Б 16 — сплав, состоящий из следующих элементов: Sn (15-17 %); Sb (15-17 %); Cu (1,5-2,0 %); Pb (остальное) — для моторно-осевых подшипников электровозов, путевых машин, деталей паровозов и другого оборудования тяжелого машиностроения. Относится к свинцовооловянистым баббитам. Введение меди в сплав повышает твердость и вязкость. Легирование баббитов никелем, кадмием, мышьяком повышает прочность основы и позволяет снизить содержание олова. Мышьяк же добавляют для улучшения жидкотекучести и измельчения зерна.
Баббит 16 дешевле , но и антифрикционные, механические свойства у него низкие. Такие баббиты в условиях механических нагрузок хрупки и склонны к образованию трещин, поэтому и применяют их в ненагруженных условиях работы. Наша компания может предложить вам наиболее выгодные цены на лом баббита Б 16, Б 83, самоплава баббита
Баббит 16 популярен в подшипниках электровозов, тепловозов, пароходов. Также баббит Б-16 активно применяют для подшипников дизелей малого оборота, дробилок, прокатных станов, шаровых и трубных мельниц, производства паровых турбин, гидротурбин, компрессоров, подъемников, электродвигателей, генераторов.

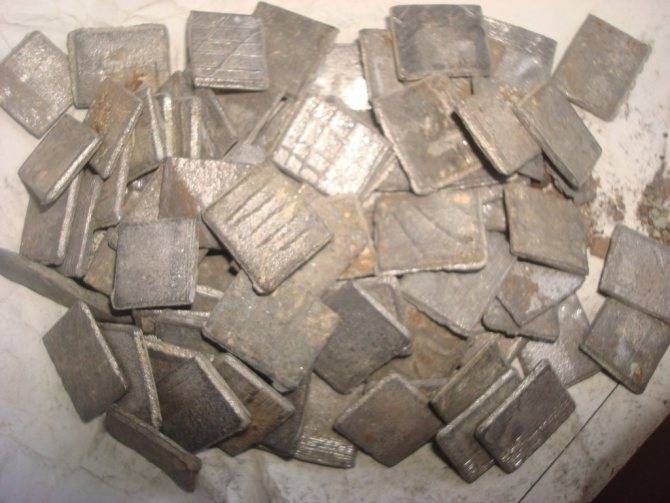

Подшипники из баббита нашли широкое применение и используются повсеместно. Сдавая старые подшипники, содержащие лом баббитов мы снижаем вредную нагрузку на окружающую среду. Кроме того, на этом можно хорошо заработать — фирмы ведущие прием баббитов предлагают хорошую цену. ООО «ВеКо» всегда готова купить баббит любыми партиями и может похвастаться прозрачными и конкурентными ценами на лом.
Покупаем баббит! Цена высокая!
Баббит Б83 — один из наиболее популярных сплавов, состоящий из следующих элементов: Sn (83 %); Sb (11 %); Cu (6 %). Баббит этой марки применяют на производстве трущихся деталей и подшипников, которые эксплуатируются на средних нагрузках и высоких скоростях. Преимущественно в данную категорию входят подшипники стационарных и судовых паровых двигателей, подшипники турбокомпрессоров, дизелей низкого оборота, турбин, компрессоров и других изделий. При всех своих достоинствах баббит 83 имеет один большой недостаток — в нем велико содержание дефецитного олова, зато стойкость к износу намного выше остальных марок.
В производстве, как правило, можно встретить баббит в чушках, проволоку баббита и порошок баббита.
Прием бабита ведется фирмами специализирующимися на покупке металлолома. Мы всегда готовы купить баббит, вы же можете прилично заработать на этом. ООО «ВеКо» ведет прием лома бабита по высоким ценам. Мы также предоставляем услугу самовывоза металлолома, которая позволит не думать о лишних заботах и сдать лом баббита без лишних хлопот.

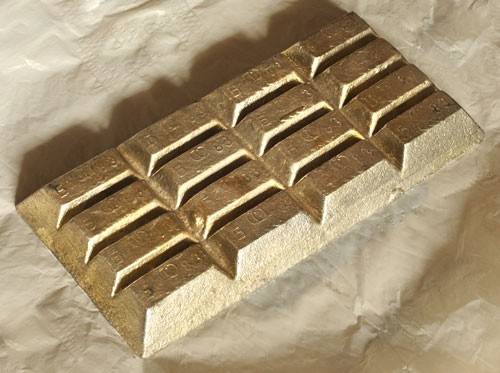

Баббит Б-83
Баббиты (подшипниковые сплавы) Баббиты — белые легкоплавкие антифрикционные сплавы на основе олова или свинца. Применяются для заливки вкладышей подшипников скольжения различных машин. Основные требования, предъявляемые к антифрикционным сплавам, определяются условиями работы вкладыша подшипника. Антифрикционные сплавы должны иметь высокую износостойкость и малый коэффициент трения между валом и подшипником; достаточную пластичность для лучшей прирабатываемости к поверхности вала; твердость, достаточную для вкладыша как опоры вала, но не вызывающую сильного износа самого вала; обладать микрокапиллярностью, т.е. способностью удерживать смазочные материалы. Указанные требования обеспечиваются неоднородной структурой антифрикционных сплавов, состоящей из мягкой основы с равномерно распределенными в ней твердыми включениями. При вращении вал опирается на твердые частицы, обеспечивающие износостойкость и способность воспринимать сравнительно высокие удельные давления, а мягкая основа, изнашиваясь быстрее, прирабатывается к валу и образует сеть каналов (микрорельеф), удерживающих смазочный материал.
Баббиты — наиболее старые (с 1839г.) и широко применяемые до настоящего времени антифрикционные легкоплавкие беззадирные пластичные гетерогенные сплавы на основе олова и свинца с более твердыми включениями (медь, сурьма, никель и др.). Используются для изготовления подшипников. Пластичная основа (олово, свинец) обеспечивает равномерное прилегание и прирабатываемость подшипника к валу, а твердые включения служат ему непосредственной опорой, обеспечивая небольшое трение и износ.
Марки баббитов: Б-16, Б-83

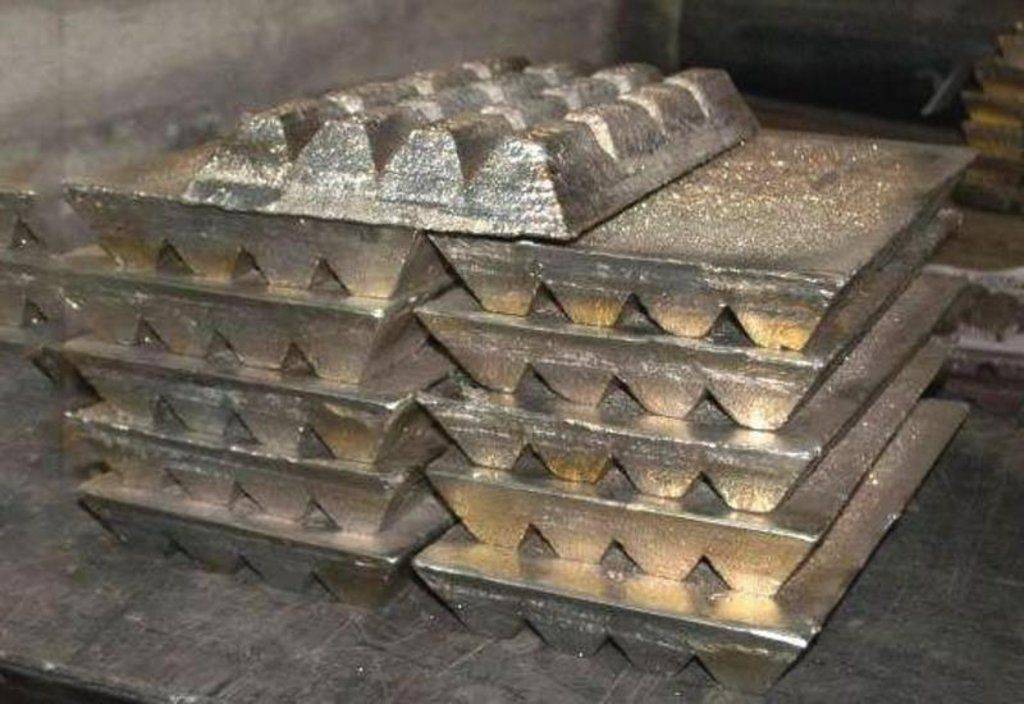

Баббиты оловянные и свинцовые в чушках ГОСТ 1320-74 — специальные легкоплавкие подшипниковые сплавы. В их строении всегда есть мягкая основа и твердые включения. Баббиты бывают оловянные (сплав олова с сурьмой и медью), свинцовые (сплав свинца с сурьмой, медью и оловом), кальциевые (сплав свинца с кальцием и натрием).
Баббиты изготавливаются в виде чушек и в зависимости от химического состава различают следующие марки: Б-88, Б-83, Б-16, БН. Марки и химический состав баббитов указан в таблице 3.
Применяются баббиты при производстве моторно-осевых подшипников электровозов, деталей паровозов и оборудования тяжелого машиностроения; подшипников, работающие при больших скоростях и средних нагрузках.
Химический состав баббита чушкового оловянного и свинцового по ГОСТ 1320-74 указан в таблице 3.
таблица 3
| химический состав, % | |||||||
| марка баббита | основные компоненты | ||||||
| олово | сурьма | медь | кадмий | никель | мышьяк | свинец | |
| Б-88 | остальное | 7.3-7.8 | 2.5-3.5 | 0.8-1.2 | 0.15-0.25 | — | — |
| Б-83 | остальное | 10.0-12.0 | 5.5-6.5 | — | — | — | — |
| Б-16 | 15.0-17.0 | 15.0-17.0 | 1.5-2.0 | — | — | — | — |
| БН | 9.0-11.0 | 13.0-15.0 | 1.5-2.0 | 0.1-0.7 | 0.1-0.5 | 0.5-0.9 | остальное |
Массовая доля примесей в чушковом баббите оловянном и свинцовом по ГОСТ 1320-74 указана в таблице 4.
таблица 4
| примеси, не более, % | ||||||
| марка баббита | железо | мышьяк | цинк | свинец | висмут | алюминий |
| Б-88 | 0.05 | 0.05 | 0.005 | 0.10 | 0.05 | 0.005 |
| Б-83 | 0.10 | 0.05 | 0.004 | 0.35 | 0.05 | 0.005 |
| Б-16 | 0.08 | 0.2 | 0.07 | — | 0.10 | 0.010 |
| БН | 0.10 | — | 0.02 | — | 0.10 | 0.05 |
| Марка | Химический состав, % | Назначение | |||
| Б-83 | 10-12 | 5.5-6.5 | Остальное | — | Для подшипников, работающих при больших скоростях и средних нагрузках (подшипники турбин, дизелей, гребных валов и др) |
| Б-16 | 15-17 | 1.5-2.0 | 15-17 | Остальное | Для подшипников тяжелых машин (моторно-осевые подшипники электровозов, путевых машин и др.) |
Что такое баббит?
Баббит — антифрикционный специальный легкоплавкий подшипниковый сплав олова с сурьмой и медью или сплав свинца с сурьмой, медью и оловом или сплавы на основе цинка, алюминия. Антифрикционные свойства баббиту придает гетерогенная структура — твёрдые частицы, которые служат опорой подшипника, заключены в мягкой пластичной основе сплава , которую составляют олово или свинец. Это дает равномерное прилегание и прирабатываемость подшипника к валу, небольшое трение и износ.

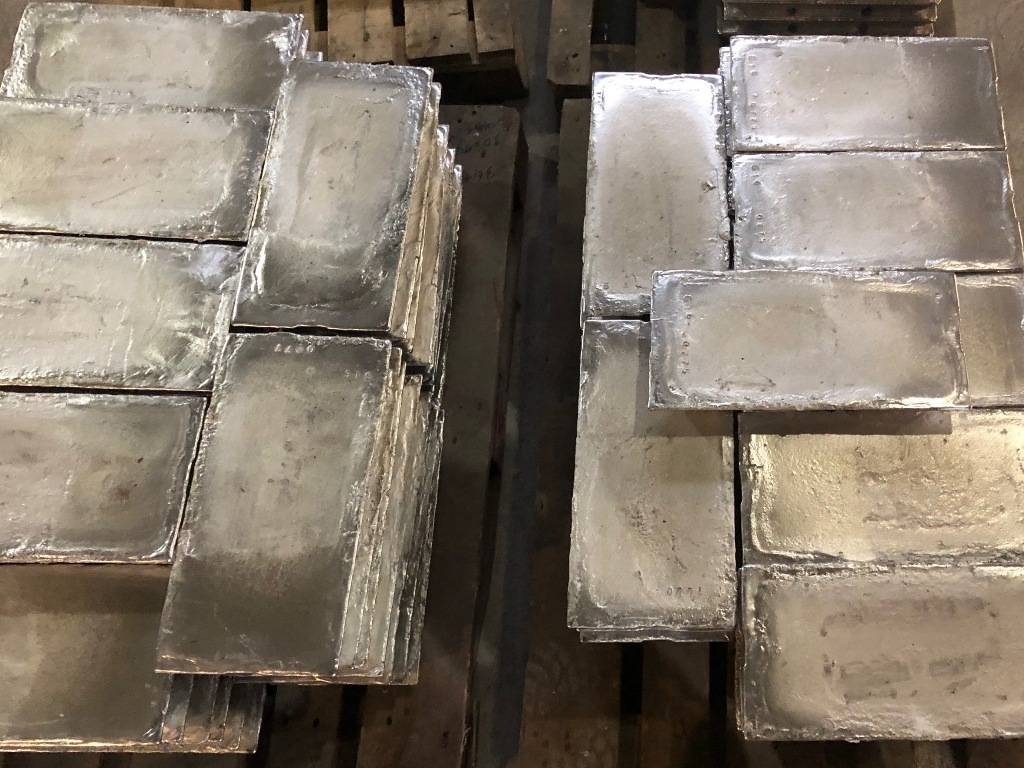

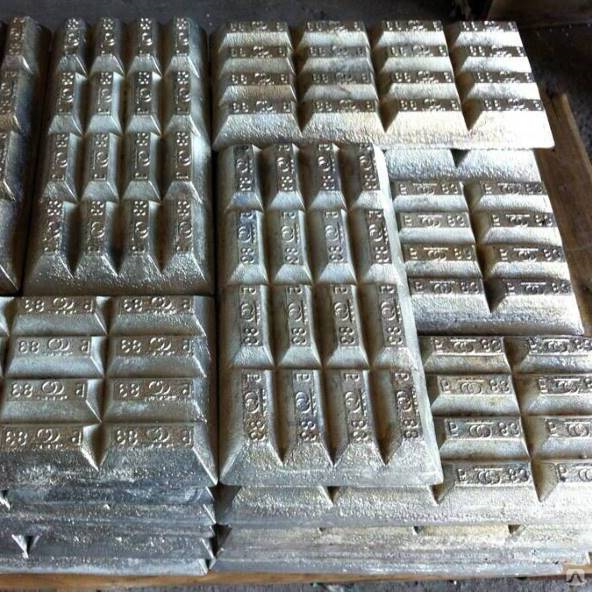

Изготавливается баббит в виде чушек}. Марки: Б-88, Б-83, Б-16, БН. Баббит Б83 (ГОСТ 1320-74), (чушки по 16 кг), баббит Б16 (ГОСТ 1209-90) — качественный первичный баббит от производителя}. Отгрузка в Екатеринбурге. Доставка баббита осуществляется по всей России. ООО «ПКП Металлхимэнерго».
Наиболее популярный антифрикционный сплав — баббит Б83}. У него выше, чем у свинцовых сплавов, показатели износостойкости и при этом он стоит меньше, чем баббит Б88}, в котором более сложный состав металлов. Коэффициент трения баббита Б83 без смазки 0,28, со смазкой — 0,005. Допустимая статическая нагрузка: — 400 кгс/см2, динамическая — 1000 кгс/см2сек, ударная — 100 кгс/см2сек. Скорость вращения максимальная — 60 м / сек. Допустимый нагрев до +110 ° С. Рекомендуемая толщина заливки более1 мм.
Подшипниковый материал представляет собой сочетание достаточно прочной, относительно вязкой и пластичной основы, в которой имеются твердые опорные включения. При этих условиях изнашивается пластичная основа, вал в основном лежит на твёрдых элементах, создающих опору. Следовательно, трение идёт не по всей площади поверхности подшипника, и смазка удерживается в изнашивающихся местах пластичной основы.
К антифрикционным материалам относятся сплавы, частью которых является олово или свинец (так называемые баббиты), меди, алюминия и цинка, антифрикционные чугуны и порошковые подшипниковые материалы}.
Число в наименовании марки баббита показывает процентное содержание олова, или буква, обозначающая дополнительный легирующий элемент. Например, марки Б-83, Б16 означают, что в эти баббиты входят 83 и 16 процентов олова соответственно; марка БН означает, что сплав содержит никель, то есть обозначение носит условный характер и при этом не несет информации о процентном содержании тех или иных элементов сплава.
Чтобы на основе олова можно было получить антифрикционный сплав}, в него вводят элементы, которые упрочняют слишком мягкое и непрочное олово, образуя твёрдые включения. Для этой цели служат добавляемые в сплав сурьма и медь. Сурьма растворяется в олове и образует твёрдый сплав, более твёрдый и прочный, чем обыкновенное олово. Пластичность при этом у новообразованного материала остается почти на том же уровне.
Сурьма с оловом (SbSn) – это высокотвёрдое соединение. Сурьма в данном случае начинает «работать» как средство по упрочнению оловянного баббита и становится уже тем самым элементом, создающим опору для движущихся элементов подшипника.
Олово и медь образуют кристаллы химического соединения Cu3Sn. Олово считается дорогим и дефицитным химическим элементом, поэтому оловянные антифрикционные соединения используются только в особых случаях. Во всех остальных случаях используют свинцовые баббиты}, содержание олова в которых сведено до 5 процентов. В таких сплавах (например, Б16) основой служит свинец. Для упрочнения свинца и создания твёрдых частиц в сплав также вводят сурьму и медь.
Марки баббита [ править | править код ]
Баббит (Б-83) — сплав, состоящий из следующих элементов: Sn (83 %); Sb (11 %); Cu (6 %) — для подшипников, работающих при средних нагрузках. Допустимое рабочее давление : 10—15 МПа.
Баббит (Б-16) — сплав, состоящий из следующих элементов: Sn (15—17 %); Sb (15—17 %); Cu (1,5—2,0 %); Pb (остальное) — для моторно-осевых подшипников электровозов, путевых машин, деталей паровозов и другого оборудования тяжелого машиностроения. Допустимое рабочее давление : 10 МПа.
Баббит (СОС6) — сплав, состоящий из следующих элементов: Zn (5,5—6,5 %); Sb (5,5—6,5 %); Pb (остальное) — подшипники, работающие при высоких нагрузках (более 20 МПа) и температуре более 300 градусов, подшипники автомобильных дизельных двигателей.
Допускаемые режимы работы: = 5—12 МПа. = 10 м/с. = 80° по Цельсию. Твёрдость, HB, МПа: 2700—3000.
Дополнено из «Триботехническое материаловедение» Терентьев В. Ф. КГТУ (в скором будущем СибФУ), Красноярск, 2000 г.
Баббит – искусственно созданный сплав металлов, обладающих разными химическими свойствами. Основу этих сплавов составляют металлы, которые имеют невысокую температуру плавления. К этим металлам относятся свинец, олово, мышьяк и сурьма. Поскольку одни элементы более мягкие, а другие более твёрдые, то получается специфический сплав, обладающий хорошими свойствами, позволяющими снижать коэффициент трения (так называемыми антифрикционными свойствами), износоустойчивостью и долговечностью.
Изобретение таких материалов относится к той категории научных курьёзов, когда основная деятельность изобретателя далека от предмета изобретения. Приоритет изобретения сплавов, которые применяются во многих механизмах, принадлежит Исааку Бэббиту – профессиональному ювелиру. Он запатентовал своё изобретение ещё в 1841 году и даже получил от Конгресса США огромную по тем временам премию – 20000 долларов. Уже через шесть лет он появился в России.
Оборудование
Какое оборудование используется для заливки подшипников баббитом? Для этого производят специальные комплекты оборудования, например, КО-2, на котором подшипники изготавливаются методом центробежного литья.
Этот комплект выпускают в нескольких модификациях:
- МПС — для заливки подшипников скольжения 8ТН.263.028 и 8ТН.263.029;
- D360 x L310 — для заливки подшипников скольжения с наружным диаметром до 360 мм, внутренним диаметром от 40 мм и длиной до 310 мм;
- D950 x L500 — для заливки подшипников скольжения с внешним диаметром до 950 мм, внутренним диаметром от 60 мм и длиной 500 мм.
Использование специального оборудования позволяет заливать баббит более аккуратно, без перерасхода и дефектов.
Для выплавки баббита из вкладышей старых подшипников также выпускаются специальные печи, например, камерные типа ПКН разного размера и мощности:
- ПКН-0,6-2000 мощностью 100 кВт,
- ПКН-0,6-180 мощностью 26 кВт.
Печи сделаны из огнеупорных материалов, а в качестве нагревателей используются спирали из проволоки суперфехраль. Они оборудованы поддоном для установки вкладышей подшипников и лотком для слива расплавленного баббита.
Для заливки сплава во вкладыши подшипников применяются и другие типы печей, например, ППН с нижним клапаном разлива. В такие печи помещают тигели с баббитом. Они также нагреваются электрическими нагревателями. Такие печи имеют канал для аварийного слива, управляются с пульта, на котором задаются режимы работы. Печи типа ППН позволяют дозировано разливать баббит во вкладыши подшипников.
Состав — баббит
Применяется при производстве дроби, входит в состав баббитов и других сплавов, используется для синтеза различных соединений мышьяка.
Оно применяется главным образом для лужения, приготовления припоев, входит в состав баббитов и бронз.
Если многократные проверки и подгонки нового подшипника не дают положительного результата, следует проверить состав баббита, так как в результате многократной перезаливки состав баббита мог слишком сильно измениться.
Если многократные проверки и подгонки нового подшипника не дают положительного результата, то следует проверить состав баббита, так как многократная перезаливка может привести к значительному изменению состава баббита.
Слитки баббита, предназначенные для заливки вкладыша, должны иметь клейма и сопровождаться сертификатом, в котором указан состав баббита. Слитки подвергают внешнему осмотру и отбраковывают в соответствии с правилами приемки, если они имеют значительное число газовых пузерей или посторонние включения. Не допускаются заливка вкладышей путем непосредственного переплава баббитовой стружки, изменение марки баббита, смешивание разных марок баббита.
Кадмий служит основой подшипниковых сплавов, работающих при больших нагрузках в авиационных, автомобильных и судовых двигателях; он входит также в состав баббитов. Интересны и легкоплавкие сплавы его с висмутом, свинцом, оловом и цинком, о которых говорилось выше. Помимо спринклеров, легкоплавкие сплавы применяют для скрепления стекла с металлом и изготовления точных анатомических слепков.
Если многократные проверки и подгонки нового подшипника не дают положительного результата, следует проверить состав баббита, так как в результате многократной перезаливки состав баббита мог слишком сильно измениться.
Если многократные проверки и подгонки нового подшипника не дают положительного результата, то следует проверить состав баббита, так как многократная перезаливка может привести к значительному изменению состава баббита.
Отмечается, что, как и при анализе магнитных сплавов и оловянных баббитов, применение контактно-электроискрового отбора пробы позволяет снизить погрешность определений состава свинцовых баббитов. Определения состава баббита Б16 выполняют по методике , описанной в гл.
В марках баббитов буква Б означает баббит, а цифра после буквы показывает среднее содержание олова в процентах. Если в состав баббита входят специальные добавки, то их обозначают соответствующими буквами. Например, марка Б83 — оловянис-тый баббит с содержанием 83 % Sn; марка БН — баббит с добавкой никеля.
Применяются для заливки подшипников. В последнее время в состав баббитов вводят щелочные и щелочноземельные металлы: 1 — 2 % бария и в небольших количествах кальций и натрий.
При исследовании баббита в зоне электроэрозионного повреждения в нем нередко наблюдается повышенное содержание меди, обусловленное распылом в разряде материала деталей из медных сплавов и их переносом на поверхность разрушения. Вне зоны износа в этих случаях состав баббита отвечает требованиям технических условий.
При более высоком проценте меди сплавы становятся хрупкими и приобретают плохие литейные свойства. При содержании меди до 0.5 % ( что соответствует составу американского баббита SAE-14) сплавы име.
| Кривая зависимости между содержанием кальция ( а и нат-рля ( б в баббите и выходом из строя подшипников по выдавливанию. |
При плавке кальциевого баббита наблюдаются значительные потери. Это объясняется тем, что в расплавленном состоянии металлы, входящие в состав баббита, под влиянием высокой температуры, соединяясь с кислородом воздуха, образуют окислы, часть которых переходит в шлак, а часть выгорает. Такое явление называется угаром, который изменяет химический состав баббита и ухудшает его механические и антифрикционные свойства. При значительном угаре баббит настолько изменяет свои свойства, что становится непригодным для заливки подшипников.
2 Особые свойства системы медь–бериллий
Самым распространенным представителем бронз интересующего нас класса является сплав БрБ2, который принято называть высоколегированной бронзой (в ней присутствует порядка двух процентов легирующего бериллия). А вот композиции МКБ и МНБ часто именуют низколегированными бериллиевыми сплавами из-за относительно малого содержания в них Ве. Также востребованностью пользуется бронза марки БрВ2,5 (содержание легирующего компонента – 2,5 процента).
Можно выделить такие основные свойства описываемых сплавов:
- повышенная тепло- и электропроводность, ненамного уступающая теплопроводности меди;
- отличный уровень противодействия износу, ползучести и усталости;
- высокий предел упругости;
- отсутствие искр при ударах;
- повышенная коррозионная стойкость, показатель твердости и временного сопротивления.
Все эти свойства становятся еще лучше в тех случаях, когда бериллиевые сплавы подвергают закалке и другим видам термообработки (в частности, искусственному старению). Максимальной пластичности описываемые бронзы достигают после закалки, выполняемой при температуре около 775 градусов. В подобном состоянии сплав отличается легкостью деформирования.
Фото бериллиевого сплава с бронзой
Стандартная величина сопротивления (временного) распространенной композиции БрБ2 равняется 450 МПа. Она повышается практически вдвое при пластическом деформировании сплава на 40 %. Механические характеристики систем «медь–бериллий» становятся очень высокими после старения, которое производится следом за процессом закалки (например, сопротивление упомянутого сплава БрБ2 становится равным 1400 МПа).
Важные для промышленности свойства интересующих нас сплавов не ограничиваются указанными характеристиками. Кроме всего прочего, бронзы, в коих присутствует бериллий, обладают отличной теплостойкостью. Изделия из них функционируют без изменения своих возможностей при температурах до +340 °С. А при более высоких температурах (около +500°) механические показатели бериллиевых сплавов идентичны показателям алюминиевых и оловянно-фосфористых композиций при температуре эксплуатации +20°.
Рассматриваемые бронзы подходят для выпуска из них фасонных отливок хорошего качества. Но обычно такие сплавы изготавливаются в виде разнообразных полуфабрикатов, прошедших операцию деформирования (проволока, тонкая лента, полосы и так далее). Бериллиевые сплавы поддаются без особых проблем механической обработке (пайка, сварка, резка), правда, существуют и определенные ограничения на выполнения указанных операций.
На фото — фасонные отливки из бериллиевой бронзы
Бериллиевые сплавы необходимо паять сразу же после того, как была выполнена их зачистка (механическая). При этом используется флюс и специальные серебряные припои. Заметим, что в применяемом флюсе обязательно должны присутствовать фтористые соли. В последние годы широкое распространение получила именно вакуумная пайка бронз под слоем флюса, гарантирующая уникальное качество соединения.
Электродуговая сварка бериллиевых сплавов сейчас почти не используется, что связано с их большим кристаллизационным температурным интервалом. А вот их роликовая, точечная, шовная сварка и сварка в инертной атмосфере освоены достаточно хорошо. Добавим, что особые механические свойства систем «медь–бериллий» не позволяют осуществлять сварочные работы после термической обработки бронз. Об этом обязательно нужно помнить, разрабатывая технологию их сварки.
Как продать с максимальной выгодой
Стоимость, по которой можно сдать лом баббита полностью зависит от химического состава и концентрации сплава.
Перекупщики и небольшие базы, не имеющие лицензии и спецоборудования, не смогут точно определить количество олова или свинца в изделии.
Лицензированные компании по скупке и переработке металла – наиболее оптимальный вариант для выгодной продажи баббитов.
Спектральный анализ, сделанный с помощью профессиональных приборов, покажет точное содержание того или иного металла.
Найти скупщиков цветного металлолома с выгодными условиями и расценками также можно на специализированных форумах или в соцсетях, где участники дискуссии подскажут наиболее выгодный вариант в вашем регионе.
Самый же простой и быстрый вариант найти наиболее выгодные условия на прием лома баббита — устроить мини-тендер (если объем значительный) или самостоятельно собрать информацию по 5-10 приемным пунктам. То есть либо разослать свое предложение, либо обзвонить компании и выписать цены и условия приема.
Для юридических лиц также важно правильно оформить списание отходов производства. Необходимую для этого процедуру можно заказать специалистам компании, обладающей правами юридического сопровождения при приеме утильсырья
Повторное использование металлического сырья позволяет минимизировать затраты на добычу редкоземельной руды, сохраняя природные ресурсы Земли.
Олово и свинец – цветные биржевые металлы, спрос на них никогда не падает. Продажа баббитового лома принесет неплохой доход, если правильно выбрать приемный пункт.
В данном видео можно увидеть, как анализируют состав баббита с помощью специального оборудования:
