Виды защиты схемы управления

Как и любой сложный электромеханический прибор, автоматическая задвижка имеет несколько видов защиты схемы управления от различного рода перегрузок.

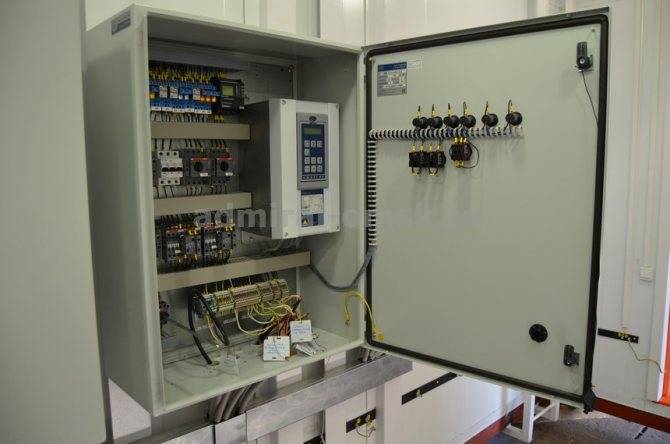

Схема щитка управления

В щитке управления имеется кнопка ЗКУ, которая служит для мгновенного аварийного выключения электродвигателя. При этом существуют и автоматические элементы защиты:

Защита от минимального напряжения, которую еще называют нулевой защитой. Ее срабатывание происходит в момент полного исчезновения напряжения внутри сети или его критическом понижении. Цель – исключить возможность самостоятельного запуска электродвигателя при внезапном восстановлении напряжения. Эта защита осуществляется при помощи магнитных пускателей и электромагнитных реле напряжения.
Электрическая самоблокировка. Данный вид защиты достигается путем включения размыкающего контакта на пускателе ПО в цепи электропитания пускателя ПЗ и обратно. То есть, пока пускатель ПО находится во включенном положении, цепь питания пускателя ПЗ однозначно будет разомкнутой, а принудительно запустить пускатель ПЗ вместе с магнитным пускателем ПО ни при каких обстоятельствах нельзя.
Защита электрического двигателя от перегрузки при аварийном заклинивании задвижки осуществляется путем размыкания контактов выключателя муфты конечного момента ВМ, который введен в общую цепь электропитания обеих индукционных катушек пускателей.
Максимальная защита гарантирует полную безопасность электродвигателя при возникновении кратковременной перегрузки и короткого замыкания. Осуществляется она в результате использования плавких предохранителей либо электромагнитных автоматических выключателей.

Защита электропривода при помощи устройства ПКП1

Для осуществления защиты электропривода задвижек на насосных станциях часто устанавливается специальный прибор ПКП1:

ПКП1Т – контролирует текущие положения задвижки по току, который потребляется электроприводом, и времени ее движения.
ПКП1И – контролирует текущие положения задвижки с помощью измерения периодов импульсов, поступающих с датчика. Он расположен на валу задвижки. При этом учитывается и число оборотов вала.

Прибор ПКП1 необходим для управления затворами и задвижками в больших насосных станциях и городской системе «Водоканал», а также для обеспечения защиты их механизмов и электроприводов в случае внезапного заклинивания без применения концевых выключателей.

Схема насосной станции с установленной защитой

Главные защитные функции прибора:

Автоматическое отключение электропривода при достижении крайнего положения задвижкой без применения концевых выключателей.
Осуществление индикации и контроля текущего положения задвижек в %.
Аварийная остановка управления и подача сигнала «Авария» в момент проскальзывания механизмов электропривода либо заклинивания задвижки.
ПКП1 снабжен двумя выходными реле, управляющими задвижкой, двумя реле для имитации срабатывания концевых выключателей и реле для подачи аварийного сигнала.

Кроме того, по желанию потребителя в ПКП1 может быть установлен модуль интерфейса взаимодействия с ЭВМ RS-485 либо модуль, который создает унифицированный токовый сигнал (4-20 мА), который пропорционален степени открытия створки задвижки.

Для настройки этого прибора непосредственно на объекте, с помощью чертежа задают временные параметры движения задвижки и варианты определения ее концевых положений.

Если нам известен рабочий ток электродвигателя, то необходимо просто задать параметры защитного выключения. Эти параметры будут на долго сохранены в энергонезависимой памяти прибора и останутся неизменными даже при отключении питания. Программирование прибора осуществляется кнопками, которые располагаются на передней панели. Чтобы предотвратить несанкционированный доступ к изменениям установленных параметров, имеется специальная защита.

Автоматизация электропривода задвижки может использоваться не только на крупных промышленных предприятиях и в городских сетях водоснабжения, но и в больших по площади домохозяйствах. Эта система обеспечит качественный контроль различных параметров в системе отопления или водоснабжения. Если на вашем участке есть несколько строений, объединенных единой водопроводной сетью, то автоматизация вам не повредит.

Наличие аналогов на строительных рынках

К аналогам продукции компании Hawle относится запорная аппаратура с обрезиненным клином, производимая:

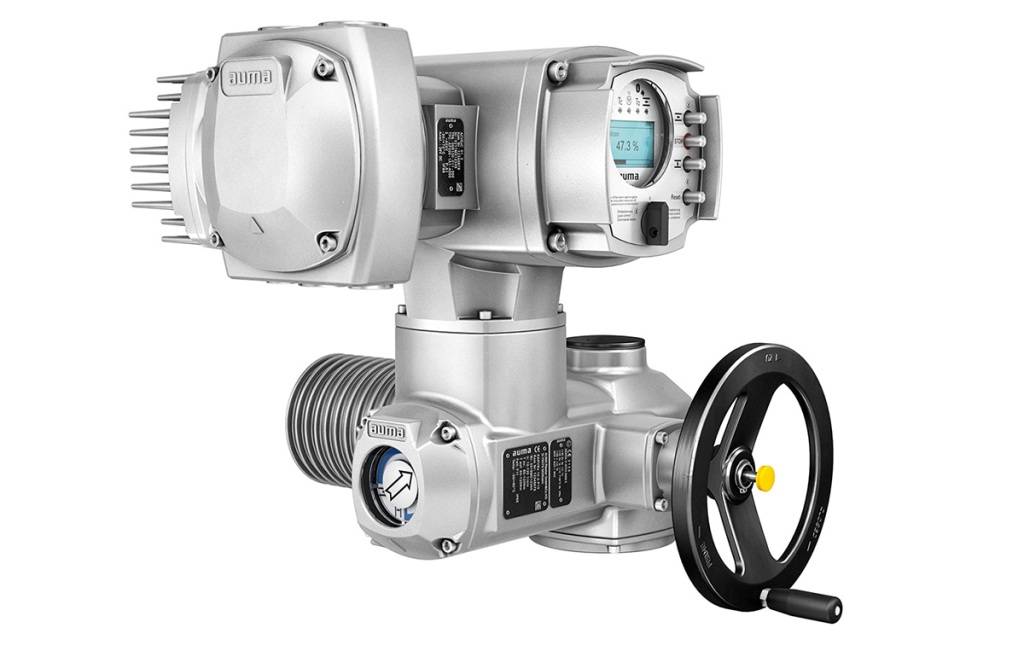

Концерном AVK International A/S (Дания). В ассортимент входит запорная арматура ду 50 – 600 мм в короткой и длинной версии. В оснащение клиновых задвижек AVK может входить ручной штурвал, электрический привод(AUMA SA) или пневмопривод (FESTO). Для изготовления корпуса устройства используется высокопрочный чугун, на поверхности которого изнутри и снаружи наносится антикоррозийный полимерный состав. Материалом покрытия клина выбран EPDM. Предназначены для функционирования в системах с рабочим давлением 1,0 — 1,6 МПа и температурой содержимого вещества не выше +70 градусов.
Китайского производства под маркой IDRA. Их отличительными особенностями являются конструкция фторопластового сальника и более мелкий шаг резьбы шпинделя, благодаря которым ручной штурвал движется более плавно и без приложения значительных усилий. Максимально возможная температура содержимого вещества достигает 120ºС.
Немецкой компанией GROSS, специалисты которой для изготовления корпуса запорных устройств используют высокопрочный чугун с добавлением сфероидального графита (ВЧШГ). Благодаря улучшенным свойства этого сплава, чугунные задвижки бренда GROSS по механическим и эксплуатационным характеристикам значительно превосходят изделия из серого чугуна и успешно конкурируют со стальными моделями 30с41нж.

Неплохим качеством обладают и чугунные задвижки 30ч6бр с выдвижным шпинделем российского производства (DN 50÷150 – PN:1,6 Мпа и DN 200÷3000 – PN:1,0 Мпа).

Внимание! При монтаже задвижки этого типа необходимо дополнительно устанавливать магнитно — механический фильтр, осуществляющий очистку рабочей жидкости.. Смотреть видео:. Смотреть видео:

Смотреть видео:

Пневматические приводы

Иногда из-за специфики производства требуется ускоренное движение затвора задвижки, а гидравлические приводы не могут этого обеспечить. В таких случаях используется сжатый воздух или пар. При этом пневматические приводы применяются как для полного закрытия (открытия), так и для регулирования затворов.

При небольших перемещениях запорного механизма задвижки, применяется мембранный элемент привода. Мембрана делается из резины толщиной 5 мм с основой из ткани, и опирается на металлическую шайбу (грибок). Эта шайба приходится опорной площадкой для штока, который двигается в одну сторону под действием воздуха, а в другую – под действием пружины.

Иногда привод работает без пружины, — в обе стороны под действием воздуха. Для задвижек, где перемещение запора значительное, применяются пневматические приводы с поршневой группой. В этих случаях для создания компрессии на поршнях установлены чугунные кольца или резиновые кольца.

Несмотря на автоматизацию работы, часто применяется ручное управление. Это испытанный и проверенный способ оправдывает себя при редком пользовании задвижкой. Такое управление осуществляется посредством вращения вентиля или рукоятки через вращающийся винт на движение запирающего механизма.

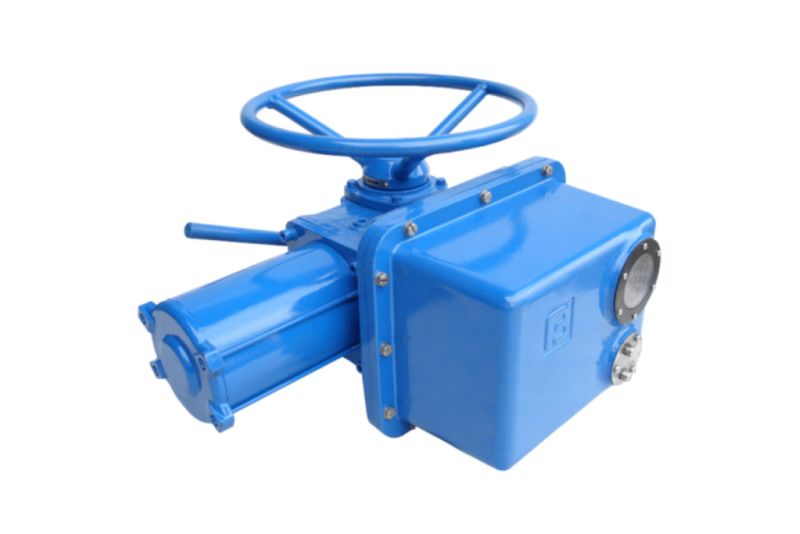

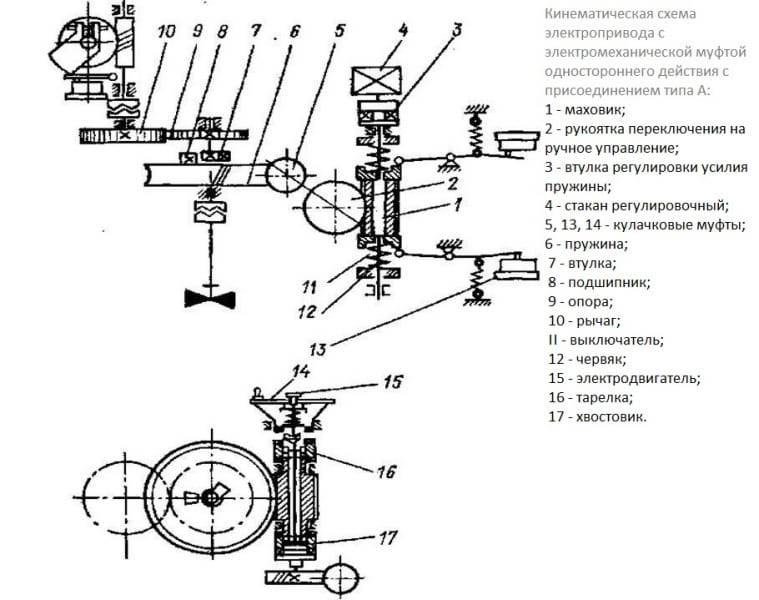

Принцип работы и факторы эксплуатации

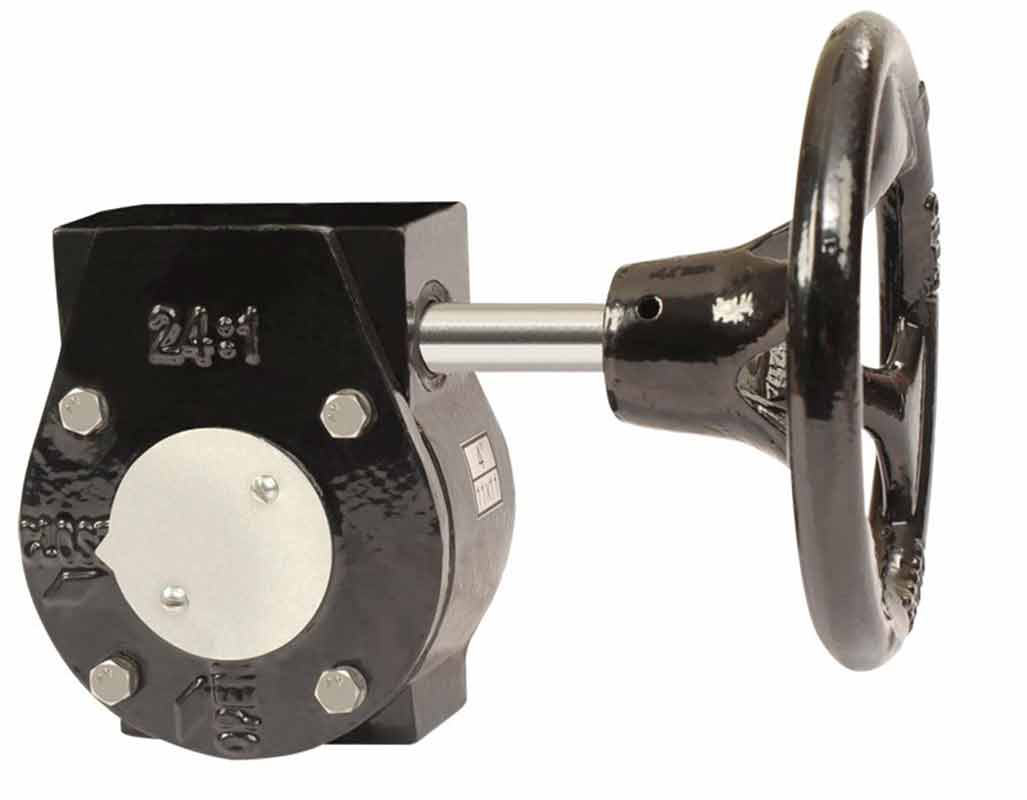

Установка электропривода задвижки часто осуществляется через червячный редуктор и асинхронный мотор. Вращающееся движение вала электромотора передается на редуктор, а тот в свою очередь открывает или закрывает задвижку. Данным процессом можно управлять дистанционно. Как правило, управление задвижкой с электроприводом дублируется также механически для того, чтобы в случае перебоев с питанием иметь возможность открывать/закрывать запорный механизм вручную. Поэтому проведение проверок работоспособности задвижек с электроприводом также должно включать не только электрический, но и механический цикл. Шкаф управления и переключатель режимов следует монтировать в удобном и легкодоступном месте.

Чтобы выбрать тип электропривода и задвижки, нужно учитывать следующие факторы эксплуатации устройства:

вид вещества;
интенсивность потока;
максимальное и минимальное рабочее давление;
экологические условия и агрессивность внешней среды.

От этого также зависит определение категории защиты электропривода задвижки и набор систем безопасности. Во время проверки задвижек с концевым выключателем в систему управления должен поступать сигнал о достижении запором крайнего положения – состояния «закрыто» или «открыто». Также проверка работоспособности задвижек с электроприводом и защиты трубопроводной системы от повреждений при вмешательстве чужеродных предметов или заклинивании осуществляется через муфту, ограничивающую обороты мотора. Выбранная схема подключения задвижки должна данные факторы учитывать.

Типы электрозадвижек

Узнаем, какой бывает электрозадвижка для пожаротушения по своему исполнению,

и как она работает в зависимости от этого исполнения.

Поворотная. В этой конструкции напор воды перекрывает заслонка, расположенная внутри самой трубы.
Клиновая. Поток огнетушащего вещества перекрывается плоской заглушкой, установленной на трубе ортогонально движению потока.
Шланговая. Перекрытие потока происходит за счет сильного сдавливания шланга.
Параллельная. Различают двух- и однокольцевые задвижки. Проток воды закрывается при попадании дисков в пазы.

Наиболее часто в системах ВПВ применяется автоматизированная задвижка клинового исполнения.

Кроме этого, задвижки с электроприводом выпускаются в нормальном или взрывозащищенном исполнении.

Второй фактор классификации – модель управления приводом.

Выделяют следующие типы.

Многооборотная. Такая задвижка перекрывает водяной поток не только открытой/закрытой позиции, но и фиксирует заслонку еще в некоторых других положениях для регулирования водного протока.

Взрывозащитная. Ее конструкция усилена для защиты от чрезвычайной ситуации, к примеру, если по трубе у нас течет взрывоопасное вещество (химические, нефтегазовые предприятия).

Интегрированная. Электрозадвижка с детекторами контроля протока. Это может быть уровнемер, который непрерывно замеряет уровень жидкости, или сигнализатор, определяющий заданное положение уровня воды в трубной разводке.С их помощью автоматически регулируется положение заслонки путем отправки сигнала на ПКП после анализа ситуации на участке ВПВ.

По крайней мере, они должны быть отключены.

Здесь как раз можно воспользоваться сигнализатором, сообщающим об изменении уровня воды в резервуаре.

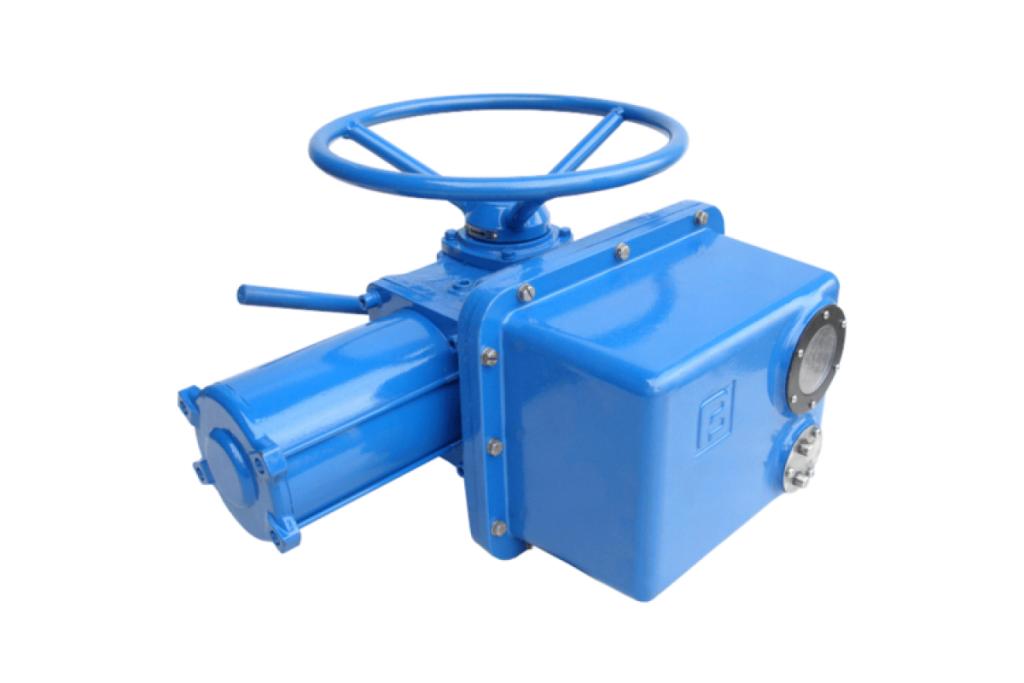

Применение арматуры

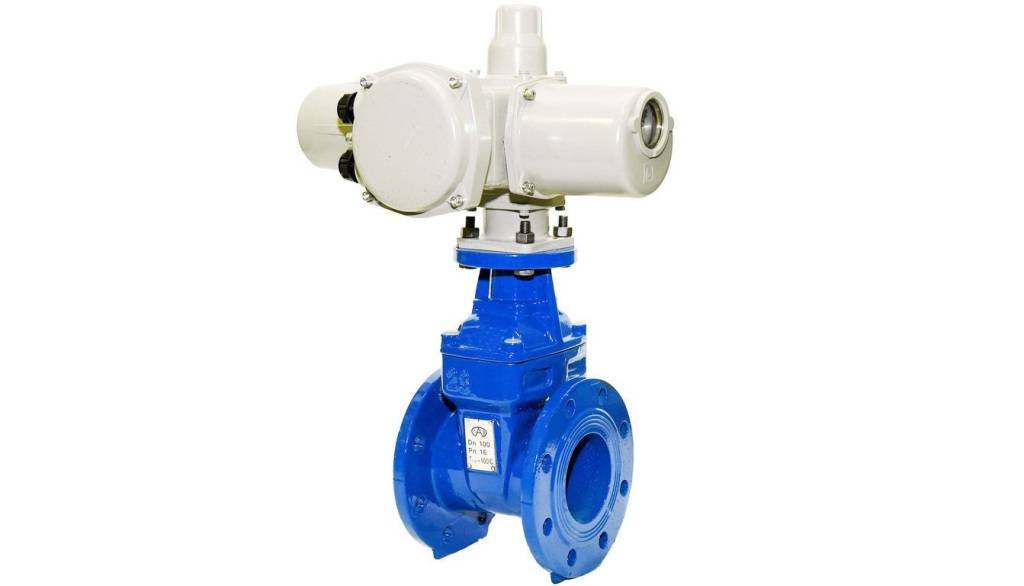

Стальная задвижка с электроприводом (диаметр ДУ50) используется в системах водоснабжения. Электропневматическую задвижку ВВ 32 монтируют в насосы, смесители и канализационные системы. Шкаф управления осуществляет контроль входящего электричества и работу затворного устройства.

Реечные стальные задвижки с электроприводом устанавливают в том случае, когда необходима полная автоматизация погружных насосов. В этом случае задвижка с пневмоприводом обеспечивает точную регулировку скорости потока рабочей среды и ее давление.

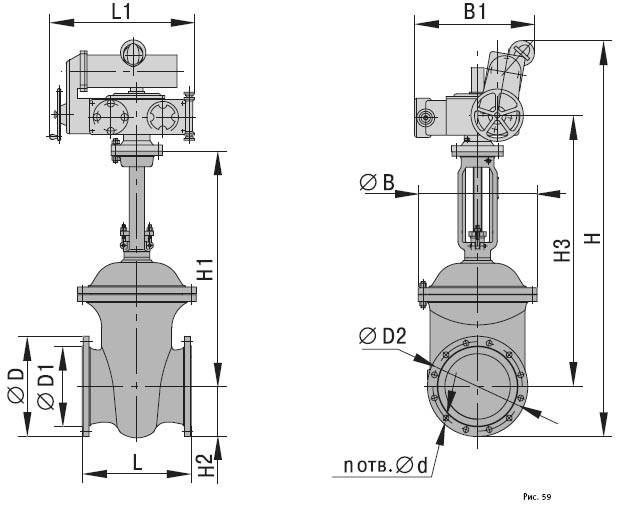

Клиновая задвижка с электроприводом

Шкаф управления создает предельно точные сигналы для корректной работы арматуры. Помимо этого, реечные устройства с электроприводом, используемые постоянно, осуществляют регулирование количества потребляемой воды. На затворный механизм может устанавливаться дистанционная колонка, которая будет выполнять управление потоком рабочей среды.

Реечные задвижки имеют стальной прямоугольный корпус с перемещающимся по направляющим шибером. Внизу шибера прикреплена зубчатая рейка, сопряженная с шестерней. Приводной вал соединен с редуктором.

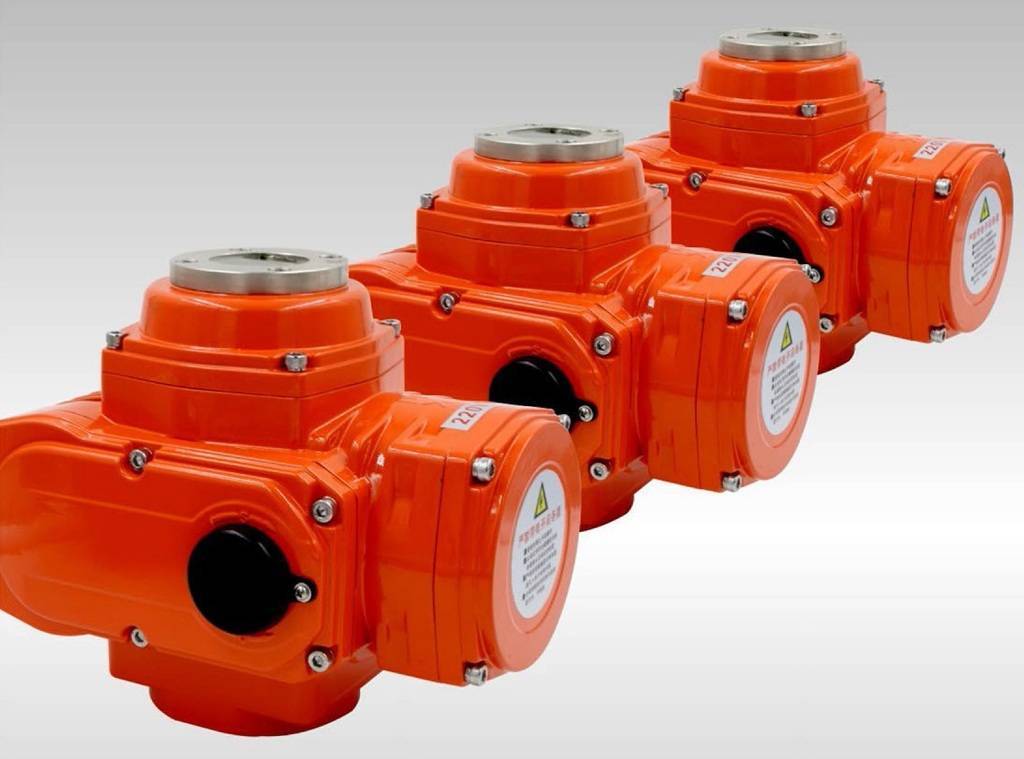

Разновидности электроприводных задвижек

Электроприводная стальная клиновая задвижка 30с941нж в системах орошения или пожаротушения с высокой степенью точности контролирует уровень подачи среды в соответствии с заданным первоначально режимом.

Стальная задвижка с условным ДУ80 позволяет распределять нагрузку в автоматическом режиме во время использования скважины. После установки в систему перекачки или добычи воды задвижки ДУ50, в накопительную емкость можно стабильно подавать фиксированный объем воды.

Колонка ДУ значительно упрощает управление арматурой. Устройство стальной арматуры подразумевает минимальное количество энергопотерь.

Колонка – это специальное устройство, которое предназначено для дистанционного управления операциями закрывания или открывания задвижки, установленной на глубине. В зависимости от того, каким типом привода оснащена колонка, бывают два типа устройства:

Колонка с ручным управлением.
Колонка с электроприводом.

Клиновая задвижка 30с941нж помимо отличных технических характеристик, еще и стоит недорого – средняя цена на такую арматуру колеблется в диапазоне 4-5$.

Колонка управления задвижкой

Стальная задвижка 30ч906бр – это автоматизированный запорно-регулирующий узел, который осуществляет открытие или закрытие арматуры посредством электропривода. Стандартные задвижки ДУ200 подают два вида команд — «закрыть/открыть».

Широкое распространение этой модели электроприводных задвижек обеспечила простота управления механизмом. Стоит электроприводная стальная арматура 30ч906бр с условным ДУ50, ДУ80 — ДУ200 несколько дороже, чем клиновая задвижка 30с941нж — 25-35$.

Стальная клиновая задвижка 30с964нж монтируется на трубопровод посредством фланцевого способа соединения. Исключение составляет вентиль с условным ДУ 1000/800, которая снабжается патрубками под приварку. Клиновая арматура устанавливается на горизонтальном трубопроводе электроприводом вверх.

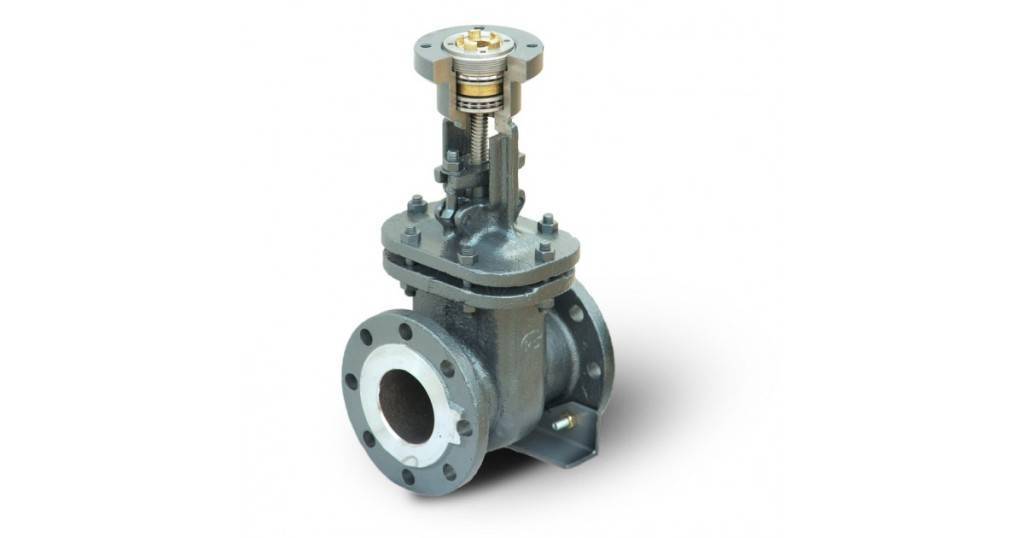

Принцип работы и устройство

Этот тип устройств может эксплуатироваться с разной рабочей средой — жидкостями, газом, маслом, нефтью и нефтепродуктами. При подборе задвижки следует учитывать условия ее эксплуатации — материал основных элементов должен обладать коррозионной устойчивостью к рабочей среде, агрегат — выдерживать давление среды и т. п.

Некоторые задвижки, оснащенные электрическим приводом, позволяют механизму работать не только в конечных, но и в промежуточных положениях. Все изделия оснащаются корпусом, крышкой и специальным кольцевым уплотнением, защищающим устройство от протекания.

Электроприводные задвижки выполняют функции запорной арматуры — они перекрывают поток рабочей среды, функционируют в трех режимах:

Наладочном, применяемом после монтажа задвижки или ремонта. В этом случае на устройство последовательно подаются команды. Электропривод «запоминает» их для дальнейшего использования. Наладка осуществляется в ручном режиме при крайних положениях затвора.
Автоматическом, в котором электрический привод настроен на изменение параметров потока рабочей среды. Датчики фиксируют изменения характеристик и подают сигнал на схему. Происходит замыкание контактов, затвор закрывается.
Дистанционном. В этом случае работа электрического привода контролируется с помощью пульта ДУ оператором в ручном режиме.

Особенности работы автоматического режима

Электрический привод позволяет использовать устройство в автоматическом режиме. Для его включения нужно переключить выключатель 1ПУ в положение «Автомат», а также передвинуть тумблер ВК в положение «включить». При этом выключатель 1ВБ должен быть выключен, а 2ВБ — включен.

Команды на схему подаются в зависимости от размеров характеристик с помощью замыкания контактов 1РК и 2РК. Происходит включение реле 1РЛ или 2РЛ, соответственно, а магнитные пускатели получают посланную команду на полное открытие или закрытие задвижки. Контроль команд осуществляется включением ламп ЛО, ЛЗ.

В схеме имеется специальный переключатель коррекции момента, возможно включение термовыключателя для защиты системы от перегрева. Такие изделия также оснащаются системой автосброса.

Особенности наладочного режима

Этот режим необходим для проверки работы системы после монтажа или ремонта. Для его включения нужно повернуть тумблер 1ВБ в положение «включить» и подать питание, включив тумблер АВ. Для проверки работы электрического двигателя нужно нажать кнопку 4КУ. Если задвижка открылась, то все в порядке. Кнопка 5КУ закрывает задвижку.

Подача команды 4КУ замыкает контакт ПО1 и размыкает ПО2. Это нужно для избегания отправки ложного сигнала. Затем ПО3 замыкает три силовых выключателя, а по достижении заслонкой крайнего положения срабатывает специальный ограничитель.

Контроль дискового затвора

Отдельно стоит сказать о том, что собой представляет устройство контроля положения дисковых затворов.

Эта автоматика необходима для учета состояния дискового затвора электрозадвижки (положения «Затвор открыт»/«Затвор закрыт»).

Используется в установках пожаротушениях, системах пожарной сигнализации и противопожарной защиты.

С высокой точностью контролирует состояние задвижки с отклонением от нормы не более одного деления.

Подключается с помощью соединительной коробки с клеммами и гермовводами для установки на затвор трубопровода.

Максимальный ток 0,05 А, напряжение 9-30 В. Стоимость от 2460 руб.

Популярным отечественным производителем этого и четырех упомянутых выше элементов является ЗАО «ПО «Спецавтоматика».

Более подробно об этом здесь…

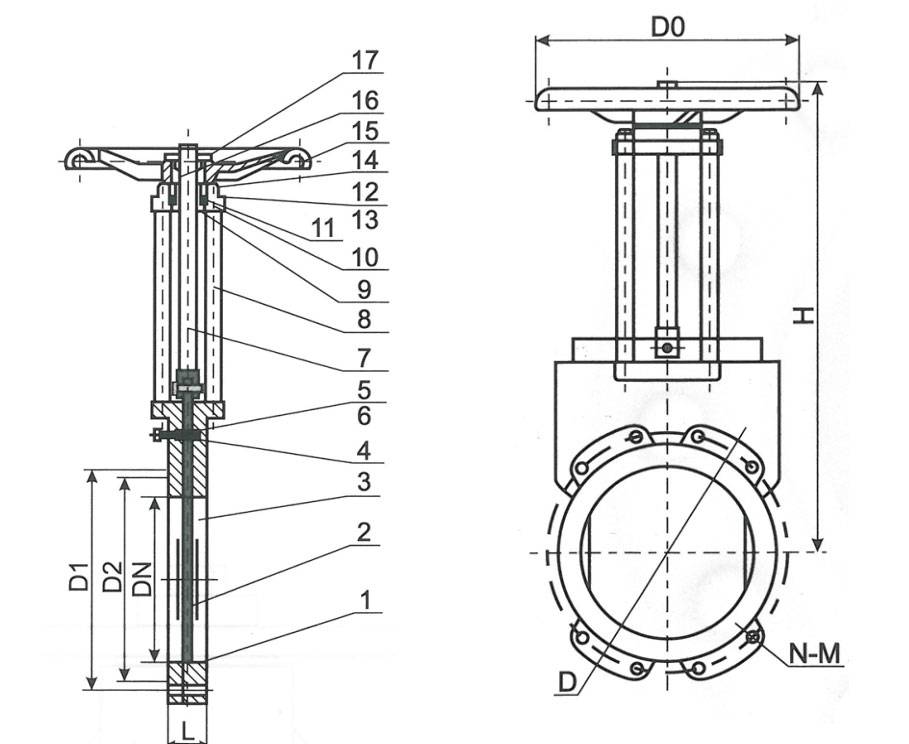

Разновидности конструкции клина

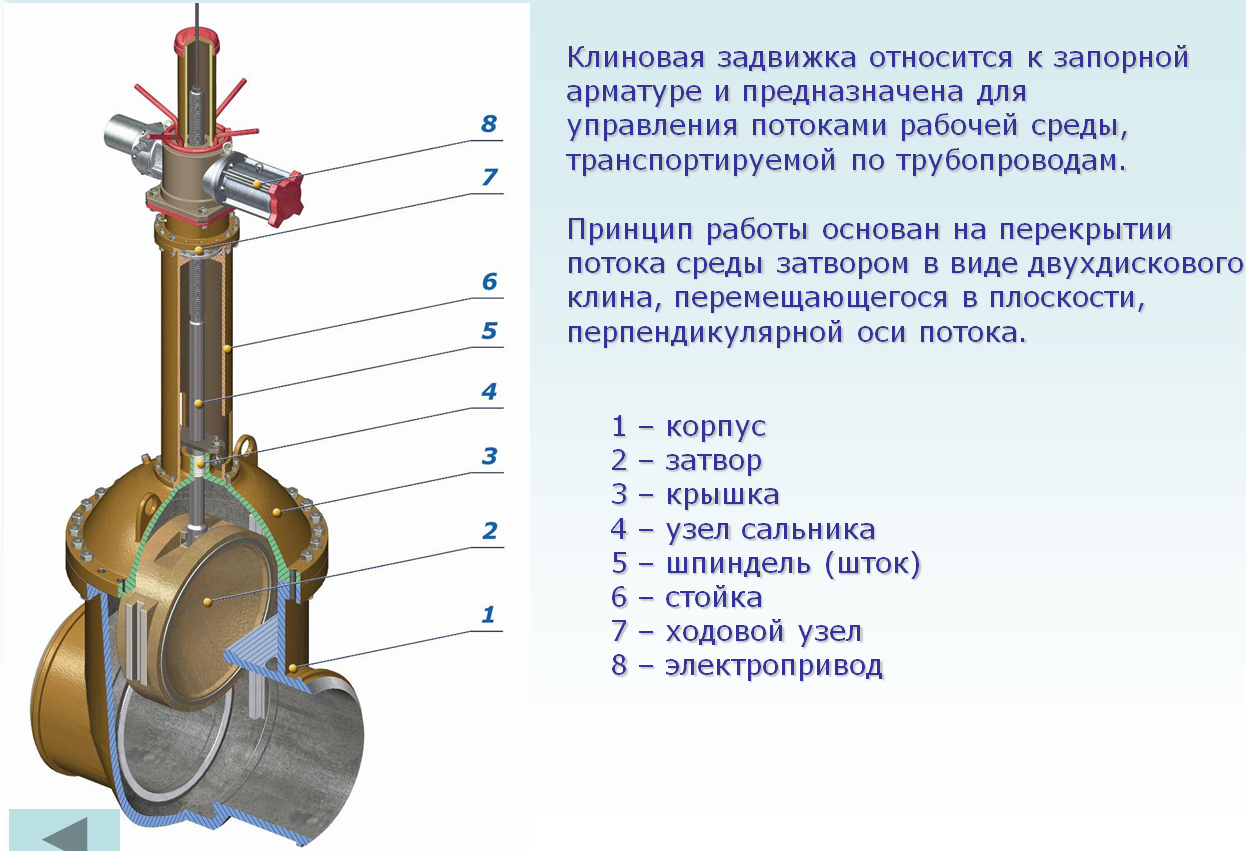

Принцип работы клиновых задвижек также зависит от типа затвора.

Он может изготавливаться в виде:

Жёсткой, суженной к низу пластины. В этом случае клин представляет собой цельную деталь, принцип работы которой заключается в плавном опускании в нижнюю часть корпуса, находясь при этом в перпендикулярном расположении относительно оси трубопровода. Клин плотно прилегает к двум боковым седлам и прерывает движение рабочего вещества.Такая конструкция имеет ряд недостатков, среди них можно выделить: 1. опасность заклинивания; 2. трудности при поднятии клина в результате резких перепадов температур рабочего вещества; 3. сложную подгонку к сёдлам.
Двухдискового клина, состоящего из двух элементов, подвижно скреплённых между собой под углом друг к другу. Двухдисковый клиновой затвор является более совершенной конструкцией, чем жёсткий клин.
Его принцип работы заключается в следующем: при закрытии задвижки диски поворачиваются относительно друг друга и плотно прижимаются к сёдлам, при открывании диски отходят от сёдел и освобождают отверстия для прохода рабочего вещества.Он обеспечивает высокую герметичность запорного органа, снижает риск заклинивания, требует меньшего усилия для закрытия. Его уплотнительные поверхности менее подвержены износу.
Упругого запирающего органа. Конструктивно схож с двухдисковым клином, с одним отличием — его диски связаны между собой с помощью упругого элемента.Преимущества его принципа работы — это способность гнуться под напором рабочей среды и обеспечивать более плотную взаимосвязь с плоскостями уплотнительного материала при закрытии задвижки.Запорные устройства с обрезиненным клином имеют низкий крутящий момент при управлении и гладкий полный проход, благодаря чему в них не возникает сильного трения и большого износа запорных элементов.

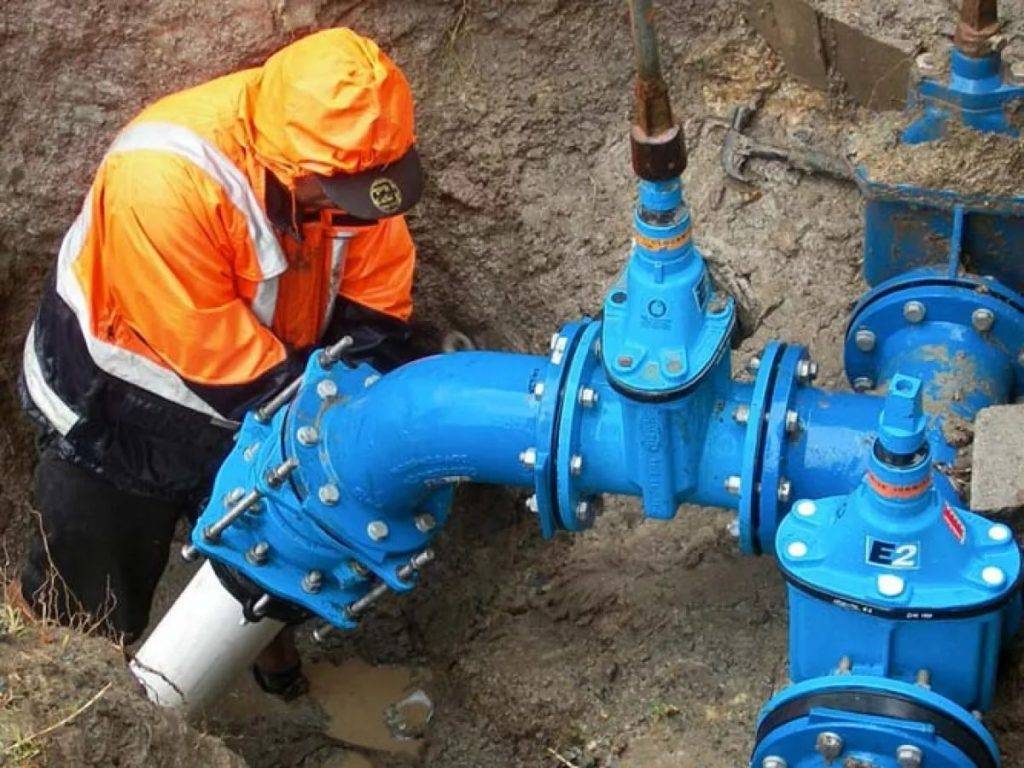

Соединение с трубопроводом и монтаж

Существует несколько способов соединения задвижек с трубопроводом:

При помощи фланцевого соединения — специального обода на краю запорного механизма, оснащенного отверстиями под болты по всему периметру. Такой же обод создается и на трубе, а соединение происходит посредством стягивания фланцев болтами и гайками. Соединение фланцевого типа используют на больших диаметрах, где используется чугунная или стальная система труб.

На полиэтиленовых и ПВХ-трубах используется муфтовое соединение, которое реализуется путем завода элементов системы в края корпуса изделия с манжетным уплотнителем для обеспечения полной герметизации.

Раструбное соединение используется в ПВХ- и полиэтиленовых системах, трубы заводятся в раструбы задвижки, в качестве герметика укладывают прокладку из манжетного уплотнителя.

Самым надежным является сварное соединение, кроме того, оно позволяет установку задвижек непосредственно на трубах без дополнительных соединительных деталей.

При монтаже необходимо учитывать несколько главных правил: нельзя устанавливать запорный механизм маховиками вниз, нужно тщательно очистить места соединений от грязи, масла, ржавчины, во фланцевом соединении детали должны быть зафиксированы без перекосов.

Установка задвижек на металлические водопроводные трубы

Если необходимо установить запорный механизм на металлическую трубу, алгоритм действий выглядит так:

Вырезается участок трубы, который будет соответствовать размерам устанавливаемой детали, концы срезов тщательно зачищаются и шлифуются.
Дальнейшие манипуляции зависят от выбора соединения — либо нарезается резьба, либо навариваются фланцевые соединители.
В первом случае герметизация происходит при помощи герметизирующих нитей, во втором — уплотнительными кольцами.
Затем задвижку устанавливают в нужное место, при резьбовом соединении ее ввинчивают в подготовленную резьбу, а если стык оборудован фланцем, обе половины выравнивают относительно друг друга, совмещают отверстия, а затем заводятся болты и накручивается фланцевая шайба до полного сжатия.

Установка задвижек на пластиковые трубы

При монтаже на пластиковые трубы используется метод сварки по пластику. Предварительно подготавливают участок для установки запорной арматуры и просто фиксируют ее на трубопроводе, никаких уплотнителей и дополнительных манипуляций не нужно.

Установка задвижек на печные трубы

Задвижку на печную трубу устанавливают во время монтажа дымохода. Для начала нужно во время укладки кирпича оставить отверстие, соответствующее размеру арматуры, которую затем фиксируют при помощи цементного раствора.

Где применяются задвижки с электроприводом

Основное место применения – это системы водопроводов, кондиционирования, отопления и прочие, где в обязательном порядке необходимо автоматизировать процесс, а также добавить к этому возможность удаленного управления. Зачастую автоматический режим необходим и там, где такие узлы устанавливаются в сложных в обслуживании труднодоступных местах.

Задача выбора конкретной модели осложнена, если доступ к ней затем будет ограничен, то есть, необходимо выбрать наиболее подходящий вариант, рассчитать срок беспроблемной работы задвижки. Если техническое обслуживание будет очень сложным, то оно, несомненно, будет экономически невыгодным, что сделает всю сеть, в которой установлена задвижка, нерентабельной.

Еще один параметр, который обязательно требует именно такой конструкции – системы с большими диаметрами условного прохода. Здесь подразумевается, что для открытия и закрытия совершается впечатляющее количество оборотов, а значит, нет возможности обеспечить быстрое перекрытие потока. Автоматизация в данном случае позволит отстроить работу всей систем ы в нужных границах, что приведет и к экономической эффективности, и к соблюдениям существующих норм безопасности.

Технические характеристики

Наименование параметра	Значения параметров
Тип задвижки	30с941нж Ду 50	30с941нж Ду 80	30ч906бр Ду 100	30ч906бр Ду 150	30ч906бр Ду 200
с электроприводами производства ОАО «ЗЭиМ»
Марка электропривода	ПЭМ-А11	ПЭМ-Б5
Диапазон настройки крутящего момента на выходном валу, Н.м.	70 – 110	100 – 300
Число оборотов выходного вала, об., min – max	10 – 45	6 – 45
Частота вращения выходного вала, об./мин.	24 ± 4,8	50
Напряжение и чистота питания	380 В, 50 Гц
Мощность электродвигателя, Вт	250	1100
Масса электропривода, кг, не более	22	41
Степень защиты	IP 55
с электроприводами производства ОАО «Тулаэлектропривод»
Марка электрического привода	Н-А2-11	Н-Б1-11
Номинальный крутящий момент на выходном валу	60 – 100	100 – 300
Число оборотов выходного вала, об., min – max	10 – 45	6 – 36
Частота вращения выходного вала, об./мин.	24	50
Напряжение и чистота питания	380 В, 50 Гц
Мощность электродвигателя, Вт	250	1700
Масса электропривода, кг, не более	17	53

Что запомнить

Традиционно, дорогой читатель, перечислим основные утверждения нашей статьи,

которые желательно помнить.

Электрозадвижка пожаротушения устанавливается на пожарный трубопровод. В дежурном режиме задвижка закрыта и опломбирована, в рабочем открывается. Для автоматизации работы электрозадвижки используется ШУЗ. При монтаже задвижек на пожарный резервуар можно использовать сигнализатор. Выделяются многооборотные, взрывозащитные и интегрированные задвижки. Два вида пуска электропривода: дистанционный (от кнопки в шкафу управления) и автоматический (от системы ПС)

При выборе и монтаже особенно обращайте внимание на показатели DN и PN изделия

Скачать проект

А читателям, подписавшимся на наш блог, предлагаем вниманию проект и подробную технологическую схему электрозадвижки ПТ.

Подписывайтесь и рекомендуйте блог своим друзьям.

До встречи в следующей статье!

Защита электродвигателей

Для защиты электродвигателей от перегрузки и токов КЗ используется автоматический выключатель QF с комбинированным расцепителем. Защита электродвигателя от исчезновения напряжения (нулевая защита) осуществляется катушкой магнитного пускателя. Электросхема управления двумя гидроагрегатами насосной станции.

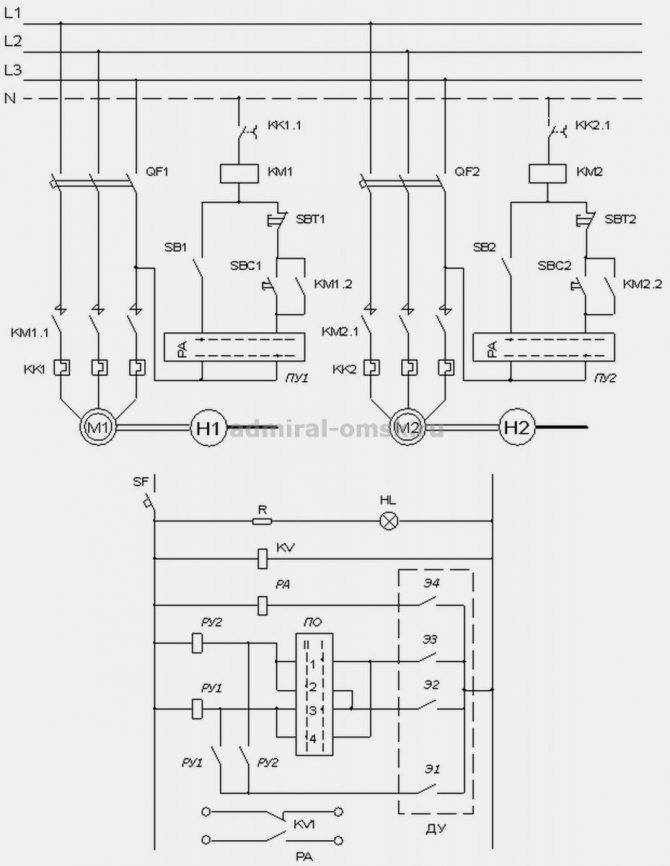

Рис.2 Схема автоматического управления двумя насосами.
