Конструкции из пеноблока или газоблока
Если вы планируете дешево построить дом своими руками, то вам следует рассмотреть вариант возведения постройки из этих строительных материалов. Такие конструкции обладают всеми достоинствами и недостатками кирпичных домов, однако также можно выделить следующие особенности:
- газовые блоки являются довольно хрупкими, поэтому они не смогут выдержать вес тяжелых полок, закрепленных обычными болтами (придется использовать специальные анкеры, которые стоят довольно дорого);
- повышенная гигроскопичность материала позволяет без особых усилий регулировать естественную влажность внутри помещения, однако придется в обязательном порядке защитить постройку от дождя снаружи.
- пеноблоки позволяют сэкономить значительную часть денежных средств на гидроизоляции, однако придется создать дополнительную приточно-вытяжную трубу, чтобы избыток влаги выходил наружу;
- в многоэтажном доме придется делать дополнительные армирующие ряды, которые позволят в несколько раз увеличить прочность стен, однако возведение слишком высоких конструкций не допускается.
Несмотря на эти недостатки, нельзя не отметить тот факт, что конструкции из газовых и пенных блоков возводятся достаточно быстро, поэтому дом мечты может быть построен буквально за несколько месяцев. Кроме того, возведение конструкции из такого материала не потребует от строителя больших навыков.
Максимально опишите все пожелания своему архитектору
Для начала дайте вашему архитектору или дизайнеру подробное описание всех пожеланий, каким вы видите ваш будущий коттедж, в том числе:
- площадь;
- этажность;
- минимальные размеры комнат;
- количество спален, санузлов и др.
Покажите архитектору фотографии домов, которые вам нравятся, и особенности дизайна и отделки, которые вы хотели бы включить в свой проект.
Разделите свои «хотелки» условно на 2 группы:
- «это обязательно должно быть»;
- «хотелось бы, если уместимся в бюджет».
Хорошая идея также иметь с собой какие-то наброски, эскизы. Если вы хорошо разбираетесь в компьютерах и приложениях, можно воспользоваться специальными программами для 3D моделирования — нарисовать примерный план будущего дома. Все это заставляет вас задуматься о том, какая должна быть эргономика, например, как могли бы соединяться различные комнаты.
При составлении проекта, также не стоит пренебрегать преимуществами естественного освещения. Заранее поинтересуйтесь расположением постройки относительно сторон света, подумайте где лучше разместить окна и какого размера. Ну а если вы любите во всем энергоэффективность — не лишним будет спроектировать дом так, чтобы жилые помещения выходили как можно ближе к югу — солнце является бесплатным источником отопления для вашего дома — обязательно используйте его!
Базовая комплектация
Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.
Базовая комплектация каркасного дома включает:
- подробный чертеж;
- комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
- материалы для кровли: стропила, доски для обрешетки;
- отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
- наружные и межкомнатные окна и двери;
- комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.
Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.
Полезное: Программы для проектирования каркасных домов
Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.
Фундамент для каркасного дома
Процесс строительства каркасного дома по канадской технологии, как в принципе и все другие, начинается с устройства фундамента и пола для дома, которые являются базовой площадкой для всего строения
Очень важно сделать все правильно, так как от основания зависит надежность всей конструкции. Так как дом из дерева не отличается большим весом, делать массивный фундамент не придется
Все же, чтобы конструкция надежно располагалась на земле и была устойчивой, фундамент нужно сделать столбчатый или ленточный и обеспечить хорошую гидроизоляцию.
Как сделать столбчатый фундамент? Вам необходимо купить асбестовые трубы, которые будут закопаны в землю.
Столючатый фундамент
Итак, процесс работ следующий:
Подготовительные работы. Вам нужно провести минимальные расчеты, учитывая тип почвы, глубину промерзания и этажность вашего дома. После чего подготовьте поверхность, сняв верхний плодородный слой. Сделайте разметку и пометьте места, где будут установлены столбы. Прочность фундамента зависит от расстояния опор между собой. Рекомендуемое расстояние – 80 или 100 см
Когда вы делаете разметку, нужно уделить особое внимание наиболее подверженным нагрузке участкам: углам, стенам, печи.
В намеченных местах сделайте отверстия, диаметр которых составляет 20 см, а глубина – 100 см. Для удобства лучше пользоваться специальным ручным буром
Опоры должны погружаться на 30 см ниже, чем промерзает земля в вашей местности, учтите это. В зависимости от промерзания, глубина может меняться.
Дно скважин трамбуется и делается песчаная подушка. В эти отверстия нужно вставить асбестовые трубы, высота которых примерно 140 см. Помните, что опоры должны выступать от земли не больше чем на 30 см.
Все трубы выставьте строго по уровню, засыпьте снаружи землей и утрамбуйте. После чего приготовьте бетонную смесь и залейте ею трубы на треть. В трубу утопите два прута арматуры, которые должны выступать на 20–30 см. Теперь осталось залить все до конца.
Завершающим этапом будет установка ростверка (нижняя обвязка). После высыхания бетона уложите на столбы слой рубероида для гидроизоляции. На опоры нужно положить доски, используя метод соединения шип в паз. К фундаменту доски прикрепляются анкерными болтами. Все элементы фиксируйте при помощи шурупов.
Нижняя обвязка каркасного дома
Ваше основание готово, но еще нужно убедиться, что нижняя обвязка ровная. Используйте строительный уровень. Теперь можно приступать к строительству пола
Из каких материалов состоит конструкция
СИП панель
Как было отмечено, основное отличие такой постройки в том, что весь каркас выполнен из дерева. Главными материалами для него являются:
Деревянные брусья, которые выступают в роли стоек для каркаса. В основном для этого выбирают брусья, сечение которых 50 мм и больше. Их длина зависит от размеров будущего сооружения. Самым важным требованием для данной категории материала является достаточная прочность. И это неслучайно, так как эти опоры выступают в роли несущих стен, поэтому на них приходится большая часть нагрузки всей конструкции
Когда вы выбираете материал для таких стоек, обращайте внимание на твердые и прочные породы дерева, которые имеют большую плотность и долговечность.
Поперечные балки. Они тоже должны быть сделаны из плотного, надежного и твердого дерева
Второе место по переносимой нагрузке занимают именно они, поэтому экономить на материале тоже не следует. Поперечные балки должны выдержать вес деревянных панелей, конструкции оконных и дверных проемов.
Деревянные обшивные панели. Они представляют собой щиты, которые прочно соединены между собой. Обратите внимание, что именно для этих элементов конструкции есть определенное требование, касающиеся породы древесины
Важно, чтобы они были сделаны из хвойного дерева. Все дело в характеристиках и свойствах хвойных пород
В древесине имеется смола, которая придает материалу повышенную устойчивость к влаге, а также предотвращает быстрый процесс гниения. В роли материала для стен могут служить СИП панели – инновационный материал, которым чаще всего обшивают не только стены, но также пол и крышу.
Чтобы успешно завершить работу по сооружению дома по каркасной технологии, вам потребуются доски, чтобы сделать в доме полы. В редких случаях основанием для пола служит бетон, поверх которого укладывают паркет или ламинат. Кроме всего прочего, чтобы полностью завершить строительные работы вам будут необходимы материалы для кровли и средства для облицовки – гипсокартон, обои, керамическая плитка и т.д.
Технология строительства каркасного дома
Итак, что необходимо для строительства дома своими руками, вы узнали. Но с чего начинать работу и как построить свой дом быстро и правильно? Давайте разберемся.
Этапы строительства
Пошаговая инструкция каркасно-щитового дома предполагает выполнение работ за несколько последовательных этапов. Каждый из них следует рассмотреть подробнее.
Обустройство пола
После того как щитовые заготовки завезены на стройку – можно приступать к возведению ленточного фундамента для дома. После схватывания раствора (примерно через неделю после заливки) поверх настилается слой гидроизоляции из рубероида, а затем монтируется основание пола.
В качестве лаг для настилки полового покрытия используются брусья сечением порядка 40 х 50 мм. При их монтаже необходимо придерживаться правил:
- для фиксации лаг в брусьях нижней обвязки выбираются пазы требуемого размера;
- расстояние между ними не должно превышать установленной для таких конструкций нормы в 50 см;
- при монтаже обязательно применение уровня, посредством которого бруски выравниваются в горизонтальной плоскости.
Поверх брусьев, уложенных и надежно закрепленных в пазах, обустраивается черновой пол с покрытием из досок.
Сборка стен
При строительстве каркасно-щитового дома стены возводятся с угла здания.
Последовательность проводимых при сборке операций:
- Устанавливаются вертикальные брусья каркаса, надежно закрепляемые в пазах нижней обвязки.
- К ним последовательно крепятся панели (щиты), подпираемые прочной доской длиной примерно 3 метра.
В качестве изолятора может применяться силиконовый наполнитель или обычная монтажная пена.
Монтаж кровли
По завершении установки стенных щитов сверху по всему периметру они сшиваются специальным брусом, образующим прочную обвязку. После того как она будет готова – можно приступать к монтажу кровли. Сначала потребуется изготовить стропила, которые предпочтительнее сделать из бруса сечением 120 х 50 мм. Готовые стропильные ноги с одной стороны крепятся в пазах верхней обвязки, а с другой – прочно соединяются в районе конька.
Поверх системы стропил делается обрешетка, на которую впоследствии укладывается кровельное покрытие.
Шифер и натуральное черепичное покрытие считаются тяжелыми материалами, существенно увеличивающими нагрузку на щитовые стены и фундамент. В качестве их заменителя допускается применять битумную черепицу, более трудоемкую в обустройстве и стоящую несколько дороже других материалов.
Стены и проемы каркасного дома
Стены каркасного дома состоят из лежней стоек укосин и ригелей. Расстояние между стоек выбирается исходя из размера используемого утеплителя (обычно 58-59 см.) или при использовании плитного материала ЦСП ОСП или/и ИЗОПЛАТ ( если дом более 2-х этажей, стоит прибегнуть к расчетам).
Стена каркасного дома
Углы формируются из трех стояк, его еще называют «теплый угол». В отличии от бруса, часть объема занимает утеплитель, а как известно теплосопротивление древесины хуже. Поэтому в каркасных домах и применяют в углах не брус, а конструкцию из стояк.
Конструкция углов в каркасном доме
Проемы в каркасных домах также могут отличатся. Первый вариант общий ригель по всей длине стены. В этом случаи в местах оконных и дверных проемов нет необходимости обустраивать дополнительный ригель, к тому же он равномерно распределяет нагрузку по стойкам.
Общий ригель каркасной стены
Второй предполагает отдельный ригель над каждым проемом, причем стойки в таких проемах должны быть сдвоенные.
Проем с отдельным ригелем
Сборку стен каркасного дома начинают с длинных стен, а точнее которые будут располагаются от края до края дома. Это обусловлено очередностью их подъема. Длинные стены можно разделить на секции для удобства подъема ( по опыту минимум один человек на 3 метра стены ). По проекту напиливаются все стойки стен, лежни, ригели, стойки под оконные и дверные проемы. Стены собирают таким образом чтобы при подъеме она сразу встала на свое место. Укосины выпиливаются после измерений диагоналей. Существует две основные технологии установки укосин:
- укосина выпиливается во все стойки и в верхний и нижний лежень;
- укосина выпиливается во все стойки и встает в распор между верхним и нижним лежнем;
После сборки и установки стен их надо выровнять и закрепить. Поверх стен с перехлестом стыков укладывается обвязка стен — это доска уложенная плашмя.
На чем экономить нельзя
Некоторые параметры владельцам нужно учитывать еще при выборе участка. В противном случае все попытки сэкономить приведут лишь к большим расходам.
- Выбор участка – «красная линия» по участку или на соседской меже существенно ограничивает свободную площадь. Если здание или хозпостройки окажутся к ней слишком близко, они подлежат сносу.
- Обследование грунта – определяет тип фундамента и может существенно завысить его стоимость.
- Проектирование – этот этап стоит препоручить специалисту.
- Коммуникации – электроснабжение, отопление, вентиляция, водоснабжение, представляют собой систему, в которой один элемент зависит от второго. И если слишком «упростить» один участок, остальные не смогут функционировать.
Этапы строительства
Фундамент выполнен свайным монолитным. Ямы под сваи рылись обычной штыковой лопатой. Бетон замешивался прямо на площадке. На все ушло полдня. Для того, чтобы понять цоколь, были выложены кирпичные тумбы. Шаг между сваями не превышал двух метров.
Лаги и балки обрабатывались антисептиком. Таким образом был обозначен периметр строения – 7,2 метра на 6,0. В роли фасада выступила большая стена. Это прибавило баллы внешнему виду, который стал солидней. К окантовке пола, изготовленной из бруса 150 на 50 мм, были привинчены лаги. Каркас стены выполнен из бруса. Высота потолка – 235см. Сборка проводилась на полу. После этого готовый каркас устанавливался на место и фиксировался распорками по вертикальному уровню. Подобным образом собирались каркасы второго этажа. Шаг между колоннами 60 см. Вся конструкция получилась достаточно крепкой. Никаким раскачиваниям ее подвергнуть нельзя.
Стропила изготавливались из бруса 50 на 200 см. Сборка каркаса кровли проводилась поэтапно. Это связано с тем, что строительство вели всего три человека, и поднять всю конструкцию возможности не было. На возведение двух этажей и кровли ушло два дня. Обрешетка стен изготавливалась из реек, обрезка которых производилась уже после установки. Кровля покрывалась ондулином.
Внутренняя отделка производилась из досок. Это волевое желание хозяина. Остекление также не составило труда. Окна заказывались у производителя.
После окончания строительства проект был изменен для дальнейшего применения. Теперь дом обрел пристроенный гараж и веранду. Некоторые конструктивные особенности были внесены для того, чтобы обезопасить конструкцию от влияния внешних погодных факторов.
Залог экономии: простота конструкции
К конструкциям нужно тоже подходить как можно проще, без дополнительных изысков. При экономном строительстве есть ряд моментов, которые необходимо учесть:
- Выбранная ширина дома 6 м позволит без трудностей установить плиты перекрытия. Стандартный размер не потребует строительства дополнительной несущей стены.
- Объединение столовой кухни и зала в современную гостиную, согласно европейским стандартам, даст экономию на отсутствии стен и дверей.
- Достаточная ширина стен составит 30 см, а теплоустойчивости можно добиться за счет толщины слоя теплоизоляционного материала при облицовке дома. В таком случае цоколь по ширине уменьшается до 25 см.
- Простенки в доме целесообразно выполнить из гипсокартона, они не требуют фундамента и легки в монтаже.
- Крышу делают двускатной, без лишних изысков – это самая экономически выгодная конструкция.
Проектирование и подготовительные работы
Проектирование
Любая постройка начинается с проектирования, и наш случай ничем не отличается. Первым делом вам нужно составить план или проект дома. Самому сделать это без определенных навыков не получится, так как в таком деле есть множество своих нюансов, от которых зависит прочность, долговечность и безопасность постройки. Поэтому лучше доверить такую работу квалифицированному архитектору, который сделает все необходимые чертежи, прислушавшись к вашим желаниям, а также сможет сделать смету, рассчитав, сколько материалов вам понадобиться и сколько все это будет стоить. Конечно, цена такой услуги немаленькая, но оно того стоит, особенно если вы хотите строить большой дом с различными конструктивными особенностями.
Когда же вы не располагаете дополнительными средствами для найма специалиста, можете поискать готовые проекты в интернете. Только теперь вам придется довольствоваться тем, что есть. Да и тут нужно быть крайне осторожным, так как непонятно происхождение тех или иных планов. Для надежности не пользуйтесь бесплатными ресурсами, обезопасив себя от некачественного материала. Лучше все же заплатить и быть спокойным. Помните, от правильности составленного проекта зависит очень многое.
Материалы для строительства
После того как проект готов, вам необходимо закупить все нужные материалы. Предусмотрите специальное помещение или место под навесом, где древесина будет правильно храниться. Вам нужно уберечь ее от влаги. Теперь вам следует определиться с местом строительства и подготовить его: уберите все лишнее, проведите свет на площадку, обеспечьте ее водоснабжением и подготовьте все необходимые материалы. Как только все готово, вы может приступать к строительству основания вашего будущего дома.
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауэрлатом
- Все расчеты должны быть сняты с максимальной точностью
Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Крепление стропил к мауэрлату
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.
После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

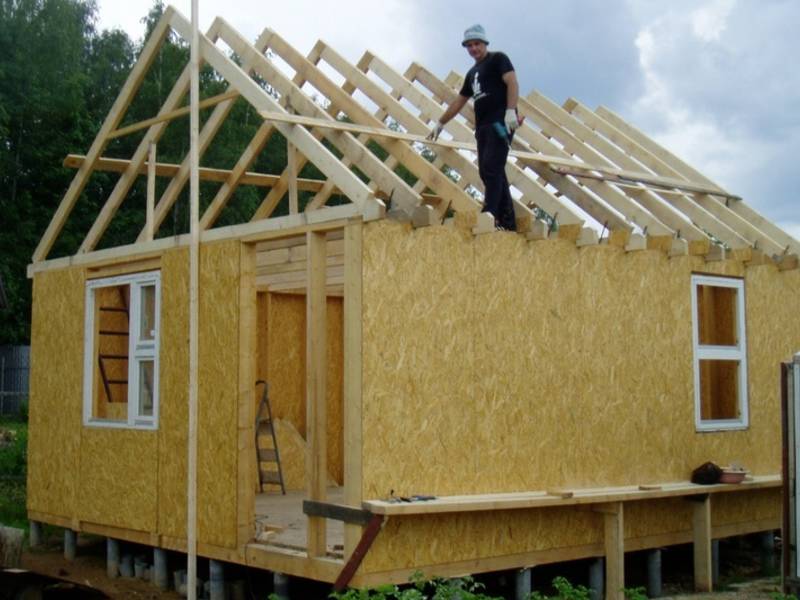

Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
