Нюансы при проведении работ
Чтобы знать, как пользоваться ножницами, необходимо ознакомиться с пошаговым руководством. Инструкция по разрезанию трубопроката такими ножницами предполагает следующие действия:
- Маркер отмечает на изделии линию разреза.
- Помещается на разметку лезвие-основание.
- Через спецпрорезь контролируется точность.
- Прикладывая незначительное усилие, сжимаются ручки устройства.
Такая же схема проведения реза с помощью гильотинных ножниц. Различие заключается в том, что в данной ситуации рукояти прибора сжимаются 3-4 раза для достижения окончательного отрезания.
Конструкционные особенности гильотин обладают механизмом возврата ножа в начальную позицию. Потому до начала применения, нажимая на клавишу возврата, резак устанавливается в прежнее положение. Обычно, после 400-500 разрезов нужно провести техобслуживание.
Корпус прибор осторожно открывается, выполняется очистка и смазываются детали при помощи машинного масла. В соответствии с инструкцией по эксплуатации прибора, хранятся ножницы для разрезания полимерных труб в той же упаковке, в которой были приобретены
Запрещается использовать прибор для резки трубопроката, который произведен из материала, отличающегося от полимеров.
Особенности работ
Когда необходимо заменить лезвие на гильотине, требуется провести правильный демонтаж, заточку либо замену. Процедура снятия ножа проводится таким образом:
- Устанавливается лезвие в позицию, при которой в отверстиях видны головки крепежных винтиков.
- Крестообразной отверткой ослабляются эти винты.
- Извлекается нож из корпуса.
Теперь нужно заточить притупившуюся деталь либо монтировать новое лезвие в обратном направлении.
Принцип работы и виды инструментов
Инструменты для пнд условно подразделяются на два типа: электрические и ручные. Применяя профессиональные или полупрофессиональные инструменты, будьте уверены, что дополнительная предмонтажная обработка трубы не понадобится. А ремонт всего трубопровода не напомнит о себе многие годы. Эти инструменты не оставляют заусенцев или стружки на торцах обрезанных пнд труб.
Классифицируются инструменты по следующим разновидностям:
Круговой резак.
Предназначается для быстрой и чистой резки. Диаметры резаков бывают таких размеров: 16-63; 50-110; 110-160 мм.
Резак секаторного вида.
Этим инструментом рабочий быстро и чисто обработает полиэтиленовые трубы. Не рекомендуется его применение для нарезки материала с тонкими стенами. Обычно резаки такого типа оснащаются трещоточным механизмом, благодаря которому уменьшается нагрузка на кисть.
Гильотина.
Труборез-гильотина для полиэтиленовых труб, можно использовать и для других видов пластиковых изделий для водопровода и канализации.
Ее можно применять даже для порезки тонкостенных труб. При работе гильотиной не происходит ни деформации, ни каких-либо других механических повреждений материала. Диаметр обрабатываемого материала варьируется от 63 до 350 мм.
Труборез.
Этим видом инструмента качественно, чисто и быстро режут не только полиэтиленовую трубу, но и другие виды пластиковых изделий для водопровода и канализации. Рабочим и режущим элементом трубореза являются лезвия, которые изготавливаются из высокопрочной стали. Поэтому этот инструмент практичный и долговечный. Причем его вес всего 300 г, а диаметры труб, обрабатываемые им, колеблются от 3 до 27 мм.
Аккумуляторный труборез.
Процесс резки происходит с помощью электромотора, что обеспечивает высокую скорость работы. На одну операцию затрачивается, примерно 4-7 сек.
Электрический резак.
Из-за того, что этот резак работает от сети, он не является мобильным инструментом. Однако обеспечивает высокую точность резки и минимальное физическое усилие при резке полиэтиленовых труб.
Ленточные пилы.
Существует множество модификаций таких пил, но общие технологические данные у них таковы: управление станками происходит с помощью гидравлики, а питание происходит от сети; варьируется угол среза (от 0 до 45 градусов); применяя бесшаговую настройку можно изменять скорость опускания пилы и скорость резки, а также угол отрезания. Высокая точность и качество работы достигается благодаря бесступенчатому диапазону регулировки угла, регулируемым направляющим полотна пилы, призмообразным направляющим и автоматической остановке. Диаметр обрезаемых труб такими станками достигает до 1 600 мм.
Полиэтилен, используемый для производства труб, обладает многими положительными качествами, которые востребованы в современном строительстве. Делаете ли вы ремонт дома, на даче, в офисе или на производстве ─ с помощью полиэтиленовых труб работа будет выполнена быстро, качественно и без больших физических усилий. Но самое главное, что такой трубопровод прослужит верой и правдой не один десяток лет.
Как работать ножницами для полипропиленовых труб?
Пред началом работ, проведите замеры трубы и обозначьте места срезов. Далее в вашу задачу будет входить раскрытие ножниц и расположение помеченной трубы у лезвия. Сделайте надрез на трубе при помощи острого предмета, для того, чтобы резак легче погрузился в материал. Плавно, но уверенно надавите ну ручки ножниц. Быстрые действия в этом моменте недопустимы, поскольку труба может соскользнуть, и срез получится кривым.
Чтобы работа с инструментом была идеальной и без погрешностей, прочитайте перед использованием прилагаемую инструкцию. Также, специалисты советую для начала сделать несколько тренировочных срезов на ненужной трубе.
Станки для резки пластиковых труб
Профессиональная деятельность, где ведётся работа с полипропиленовыми трубами, предусматривает уже использование станков. Такое оборудование в основном предназначено для реза пластиковых труб большого диаметра от 63 до 1600 мм. Станки помогают не только выполнять резку, но позволяют делать это под различными углами.
Станки-труборезы BADA
Из конкретных примеров станочного оборудования, можно отметить, к примеру, ленточные пилы BADA:
- SJC 315;
- SYH 500;
- SJC 1600.
Модель 315 работает с изделиями диаметром до 315 мм, разрезает заготовки практически под любым нужным углом (0 – 67,5º). Со спецификой резки труб под углом с помощью ручного инструмента ознакомит статья, которую мы советуем прочесть.
Профессиональные станки, выпускаемые под брендом BADA для работы с трубами из полипропилена больших диаметров. Модель SJC 800. Диапазон реза 63 – 800 мм под разными углами
Кроме всего прочего, таким ножницам для резки пластиковых труб доступна также обработка тройников, крестовин, отводов и т.п.
Ленточные пилы SYH 500 и SJC 1600
Ленточная радиусная пила SYH 500 позволяет работать с трубами диаметром от 63 до 500 мм, обрабатывать основания и выполнять резку под углами, со скоростью от 0 до 250 м/мин. Модель SJC 1600 режет рукава до диаметра 1600 мм под разными углами (0-67,5º) при скорости до 250 м/мин.
Станок для резки пластиковых труб диаметром до 1600 мм. Помимо функции реза, техника предназначена для исполнения других видов работ
Оборудование для профессионального использования – работы с пластиковыми трубами – относится к устройствам стационарного типа. Техника требует, как правило, питания от трехфазной сети (380 В).
Вес станков достигает нескольких тонн, и конструктивно состоят они из нескольких отдельных модулей. Функциональность обработки ленточных пил BADA не ограничивается одной лишь резкой.
Труборез Exact PipeCut P400
Нечто похожее, но значительно облегчённое и не такое габаритное, сделали финские производители, дав название собственному изобретению – Exact PipeCut P400. Как понятно из названия станка, он способен резать трубу из пластика любого вида до диаметра 400 мм и делает это за один проход.
Малогабаритный, удобный и лёгкий станок для резки полипропиленовых труб, разработанный финской компанией. Допускает работу с трубами диаметром 400 мм
Кроме резки Exact PipeCut P400, в виде отдельной функции, поддерживается снятие фаски под углом 3,9º – 15,7º. В комплект входят две опоры под установку труб – одиночная и двойная. Финский станок вполне может применяться в бытовой сфере, так как функционирует от сети 220 В, а его вес составляет всего 6 кг.
Конструктивные особенности труборезов
Производители изготавливают ручные механические и электрические резаки для точного раскроя продукции из полипропилена.
Аккумуляторный резак для полипропиленовых труб
При выборе инструмента учитываются:
- Объем предстоящих работ.
- Качество лезвия. Оно должно быть создано из легированной стали.
- Минимальный и максимальный диаметр разрезаемых труб.
Режущее оборудование обычно создается с металлическим корпусом. Предпочтение у моделей из алюминия. Устройства с корпусом из стали отличаются большим весом.
Поэтому они менее удобны в работе. Тем более при резке труб ПП не нужно прикладывать больших усилий. Алюминиевые корпуса прекрасно выдерживают создаваемые нагрузки.
Выпускаются модели, у которых можно менять режущие части. При больших объемах работ применяется именно такой инструмент. При отсутствии возможности смены лезвия придется покупать новое приспособление. Этот нюанс не учитывается при разовых работах.
Гильотинные
Этот тип инструмента отличается простой конструкцией и способностью точно отрезать прямолинейные трубные детали. Выпускаются ручные и с электрическим приводом гильотинные модели. В конструкции оборудования присутствует лезвие, которое строго перпендикулярно опускается на трубу.
Большинство ручных приспособлений способны разрезать продукцию с диаметром до 70 мм. Выпускается также инструмент, позволяющий работать с деталями сечением 100-150 мм.
Такого диапазона вполне достаточно, чтобы выполнить монтаж водопровода и отопления в квартире или коттедже. Промышленные модели позволяют резать трубы большего диаметра.
Гильотинный труборез состоит из следующих основных частей:
- острое лезвие обычно с тефлоновым покрытием;
- зажим для трубного элемента, открывающийся снизу;
- ручка со штоком, позволяющим создавать плавно увеличивающееся давление.
Гильотинный инструмент не предназначен для выполнения работы в ускоренном режиме. Причиной этому служит шток, который после каждого реза приходится выкручивать в обратном направлении.
Храповые

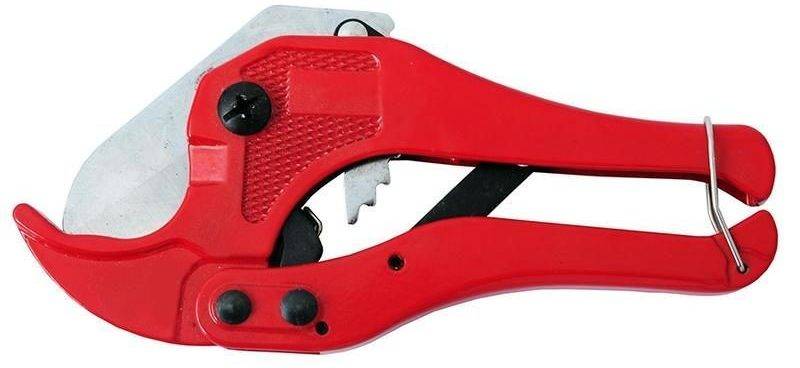

Такие приспособления конструктивно похожи на ножницы. Устройства имеют две ручки и одно лезвие. В конструкции присутствует также полукруглый упор для размещения разрезаемой трубы.

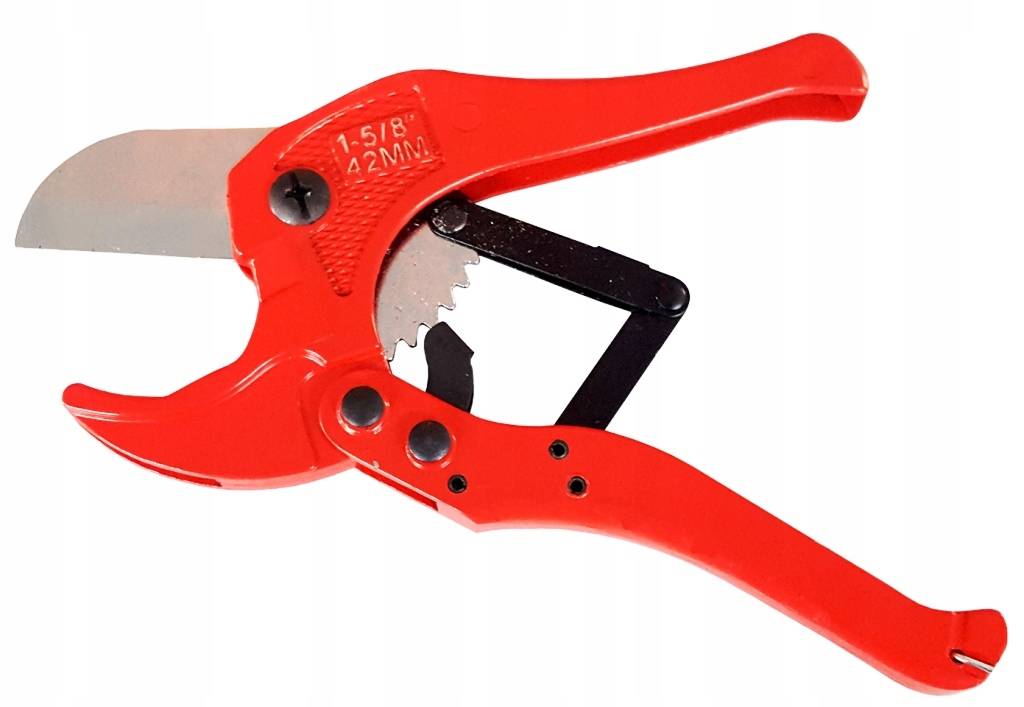

Ножницы полипропиленовых труб
Храповый механизм — это трещотка. Он плавно двигает нож при минимальных прикладываемых усилиях. С помощью такого инструмента обычно разрезают трубы диаметром от 15 до 30 мм. Если лезвие тупое, изделие из полипропилена сминается.
При резком нажатии на храповый механизм может произойти деформация стенок трубных деталей. Поэтому работать с инструментом нужно максимально аккуратно. Также труборез держать строго перпендикулярно относительно оси.
Даже небольшое отклонение в сторону приведет к получению косого среза. В этом случае торец приходится подтачивать. Если же он еще и замят, тогда дополнительно используется калибратор для его расправления.
Храповые труборезы изготавливаются также в пистолетном исполнении. Такие модели, позволяют получать более ровный срез при еще меньших усилиях.
В их конструкции присутствует пружина, возвращающая нож в исходное положение. Пистолетные храповые труборезы подходят для нарезки трубных деталей с твердыми стенками большой толщины.
Роликовые
Устройства выполняются в форме крюка, внутри которого располагается один или несколько подвижных колесиков. Разрезаемая труба размещается именно на роликах.

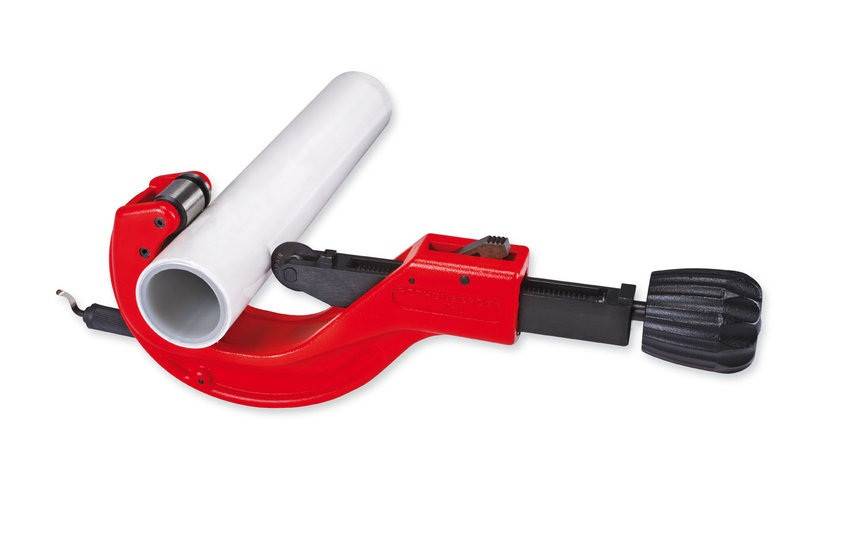

Роликовый труборез для полипропиленовых труб
В конструкции также присутствует острое колесико. С его помощью выполняется раскрой деталей. Режущий ролик размещен на телескопическом удлинителе. Он выдвигается из рукоятки.
Разрез детали трубопровода осуществляется путем поворота роликового приспособления вокруг зажатой заготовки. Количество оборотов зависит от толщины стенок. При этом резец каждый раз подтягивается с помощью поворота винтового механизма.
Роликовый инструмент выполнят быструю резку полипропиленовых труб. Самое главное, точно установить резак на отмеченную линию реза.
Во время раскроя нельзя сильно прижимать ролик к полимерной поверхности. Иначе в материале образуются микротрещины. Из-за них уменьшаются прочностные характеристики, что приводит к образованию сколов.
Отрезать часть прямолинейной детали нужно плавно. Это правила необходимо строго соблюдать при работе с толстостенными трубами большого диаметра.
Лучшие поворотные труборезы
Принцип работы поворотного трубореза несколько отличается от привычного ножничного типа. У него нет лезвия, а режущим элементом выступает алмазный диск маленького размера. Такая же технология используется на стеклорезах, только здесь диск помещен в круглый корпус. Чтобы разрезать трубу, необходимо положить ее в посадочное место, прижать диск до упора, и сделать поворот инструмента вокруг трубы. Главное преимущество этого варианта в том, что он может резать не только пластиковые трубы, но также алюминиевые и медные конструкции. Благодаря круговому движению, кромка не расплющивается и не остается никаких заусенцев.
Устройство и принцип работы
Одним из требований, предъявляемым к трубопроводам, является надёжное соединение отдельных его элементов. Сделать качественную стыковку возможно только при наличии ровных срезов. С обычным инструментом типа болгарки или ножовки по металлу с такой задачей не справиться. Поэтому следует обзавестись труборезом.
Приспособления для резки труб выпускаются разных конструкций, но по принципу работы они делятся на два типа.
Орбитальная резка
Деталь закрепляется в тиски или на станок, что обеспечивает полную неподвижность. Режущие элементы инструмента охватывают её и проворачиваются.
Благодаря этому резак двигается по кругу, одновременно формируя глубокую борозду. Обязательным условием функционирования орбитального устройства является наличие пространства для его обхода вокруг трубы.
Резка зафиксированным труборезом
Инструмент в данном случае устанавливается стационарно. Вращается вокруг него раскраиваемая деталь. В этих целях используют специальный станок. Такой метод применим в основном при массовом производстве трубного материала. Также способ подходит для резки труб больших диаметров.
Принимая во внимание конструктивные особенности каждого вида, можно сделать вывод об устройстве трубореза. Инструмент представляет собой корпус со встроенным механизмом и местом для захвата и фиксации труб
Корпус чаще всего выполняется в виде хомута, с противоположной стороны которого имеется режущий элемент. Резак обеспечивает прижим раскраиваемой детали к корпусу и отсечение отмеренного фрагмента. На этом и основывается принцип работы трубореза.
Виды ножниц для резки полипропиленовых труб
Модификации ножниц для труб
Бывают совершенно разными, и имеют свой набор технических характеристик.
- ножницы прецизионные;
- роликовый ручной труборез;
- ножницы с храповым механизмом;
- аккумуляторные ножницы для полипропиленовых труб;
- гильотина.
Прецизионные ножницы для полипропиленовых труб
Имеют простую конструкцию, позволяющую работать, используя одну руку. Главная их задача – нарезка труб и ППР. С диаметром 2 – 41 мм. Инструмент имеет лезвие, которое изготавливают из стали легированной. Такие ножницы сгодятся для выполнения работ малого объема.
Роликовые ножницы пластиковых труб
Оборудованы корпусом в виде дуги с ручкой, а лезвие плоское и округлое с роликами. Именно ролики приводят трубу в режим вращения, а лезвие нарезает ее. Модель отличается невысокой ценой, что делает ее достаточно популярной. Ножницы характеризуются удобством в работе и дают возможность нарезать материал под девяностоградусным углом.
Аккумуляторные ножницы для полипропиленовых труб
Выделяются значительной стремительностью нарезания труб. Такой инструмент зачастую используется рабочими, которые занимаются прокладкой системой водоотведения. Ножницы имеют электромотор, который дает возможность качественно резать полипропилен, добиваясь чистого среза.
Ножницы гильотина
Удобны в работе с трубами, которые имеют большой диаметр – 63 – 360 мм. Лезвие покрыто тефлоном, что способствует идеально ровному и гладкому срезу.
Цены на качественные ножницы для полипропиленовых труб отличаются в зависимости от размеров труб в диаметре, с которыми инструмент может справиться. Модели для труб с диаметром максимально 42 мм продаются по меньшей цене, а к примеру для труб 75 мм по значительно большей.
Самые востребованные модели хороших ножниц для полипропиленовых труб
В специализированных магазинах, вашему внимаю представлено большое разнообразие моделей, с разными характеристиками и ценами на них. Прежде чем отправится за покупкой, изучите инструкции интересующих вас моделей и отзывы про них, это значительно облегчит вам задачу.
Модель PPC42 FIRAT применяется для работы по монтажу оборудования для регулирования климата в помещениях, а также канализационных систем. Инструмент подходит для нарезки труб диаметром 2 – 4 см с идеально ровным срезом.
Ножницы для полипропиленовых труб Valtec – гильотина, используются для нарезки полипропиленовых труб с малым диаметром 3 см. Инструментарий имеет храповой механизм, обеспечивающий высококачественную нарезку пластика. Работая с данной моделью, нет необходимости рассоединять опору размыкать опору рейку, поскольку в конструкции есть пружинка, которая поворачивает детали конструкции в начальное положение.
Ножницы для полипропиленовых труб Inforce с храповым механизмом привлекают внимание соотношением адекватной цены и отличного качества. Подходит для труб с диаметром до 42 мм
В комплектацию входит острое как бритва лезвие, которое обеспечивает идеальный и гладкий срез. Имеет один минус – ручку из металла без резиновых накладок. Поэтому, советуем использовать перчатки для удобства в рабочие.
Ножницы для полипропиленовых труб Rothenberger имеют высокое качество сборки и удобную конструкцию. Инструмент подходит для работы с трубами диаметром 0,5 — 4 см. Лезвие прочное, тонкое и очень острое. Ручка имеет удобный фиксатор, предотвращающий выскальзывание инструмента из рук, а также вставки из резины.
I-TECH – телескопические ножницы для полипропиленовых труб диаметром 6 см, от китайского производителя, также есть модели для тонких труб из пластика. Инструмент недорого стоит, имеет хорошие конструкционные характеристики, тонкое лезвие из стали.

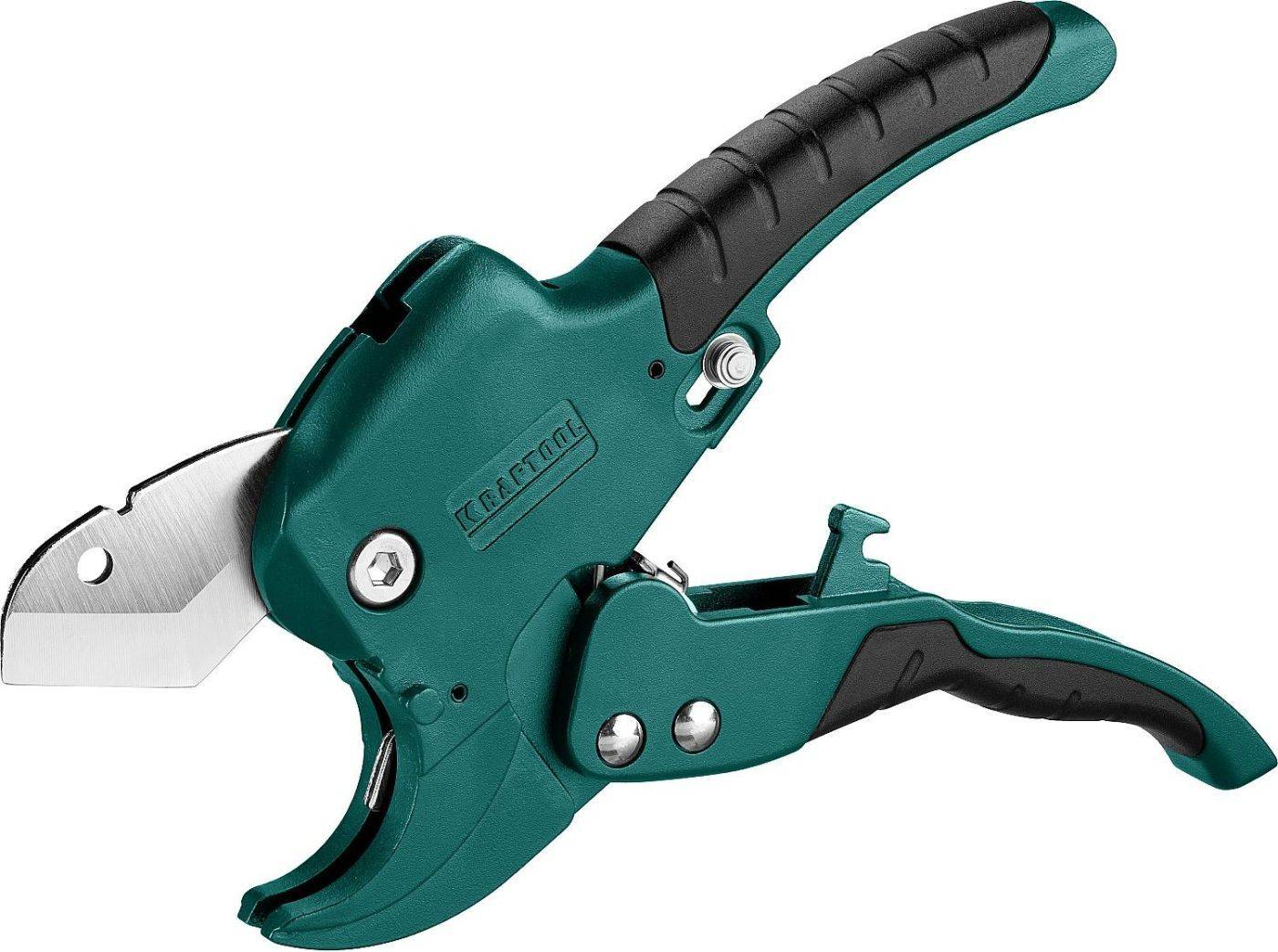

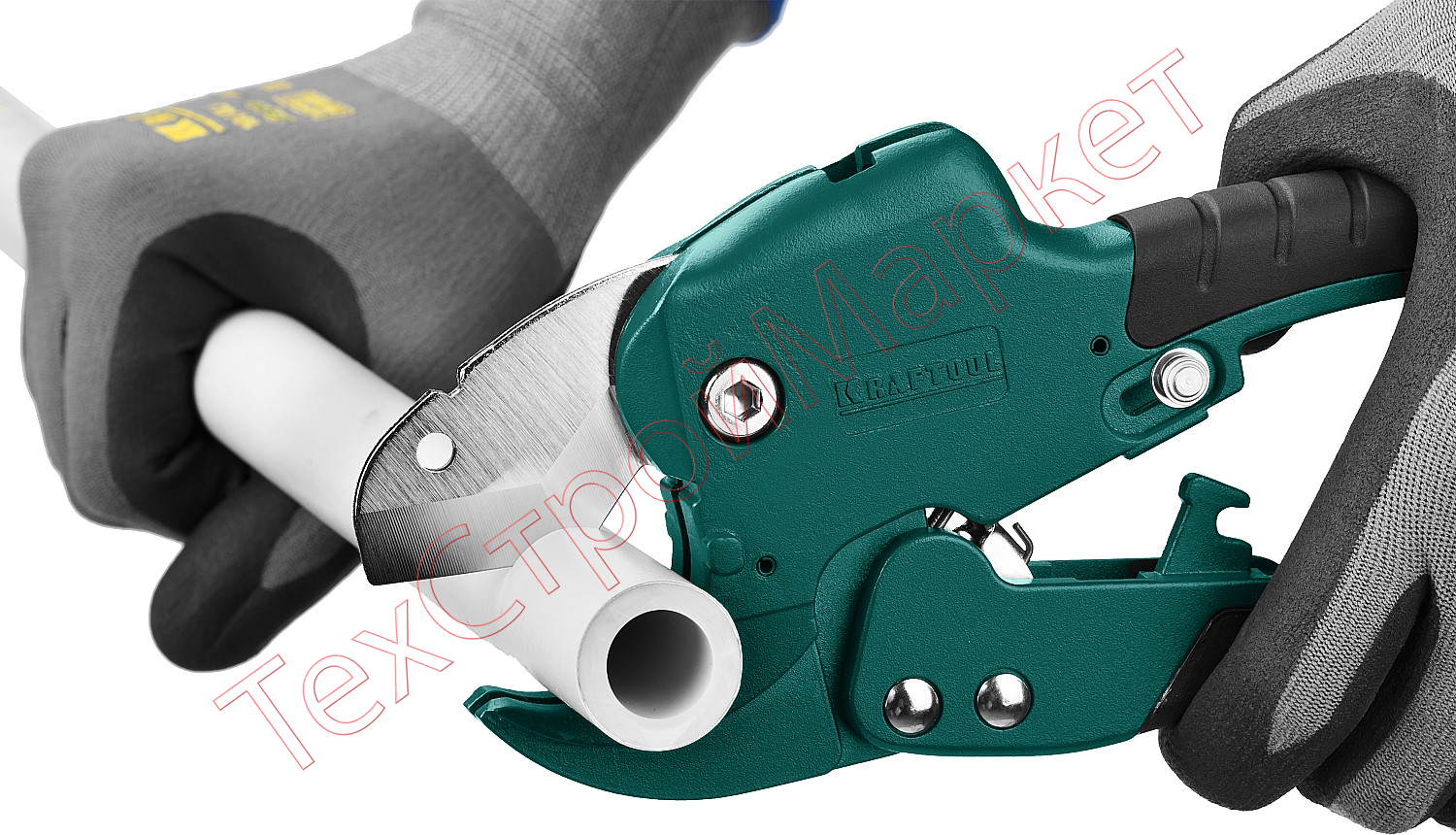

Ножницы для резки полипропиленовых труб KRAFTOOL от немецкого производителя, но выпускается на китайских заводах под названием EXPERT. Подходит для труб диаметром 42 мм. Лезвие из качественной стали. Корпус выполнен из дюралюминия, поэтому инструмент легкий и удобно лежит в руке.
MILWAUKEE C12 PPC-0 аккумуляторные ножницы для резки труб, изготавливают в США. Имеют автоматизированную систему, позволяющую делать 200 разрезов трубы за один полный заряд.
Milwaukee Electric Tool – производства США. Инструмент, который отлично зарекомендовал себя, для нарезки труб диаметром от 12 мм до 5 см. Заряжается от аккумулятора 12 V.
Принцип работы и виды инструментов
Инструменты для пнд условно подразделяются на два типа: электрические и ручные. Применяя профессиональные или полупрофессиональные инструменты, будьте уверены, что дополнительная предмонтажная обработка трубы не понадобится. А ремонт всего трубопровода не напомнит о себе многие годы. Эти инструменты не оставляют заусенцев или стружки на торцах обрезанных пнд труб.
Классифицируются инструменты по следующим разновидностям:
Круговой резак.
Предназначается для быстрой и чистой резки. Диаметры резаков бывают таких размеров: 16-63; 50-110; 110-160 мм.
Резак секаторного вида.
https://youtube.com/watch?v=An9LsB3Cf0A%26feature%3Dshare%26list%3DPL1D3910A8E339D049
Этим инструментом рабочий быстро и чисто обработает полиэтиленовые трубы. Не рекомендуется его применение для нарезки материала с тонкими стенами. Обычно резаки такого типа оснащаются трещоточным механизмом, благодаря которому уменьшается нагрузка на кисть.
Гильотина.
Труборез-гильотина для полиэтиленовых труб, можно использовать и для других видов пластиковых изделий для водопровода и канализации.
Ее можно применять даже для порезки тонкостенных труб. При работе гильотиной не происходит ни деформации, ни каких-либо других механических повреждений материала. Диаметр обрабатываемого материала варьируется от 63 до 350 мм.
Труборез.
Этим видом инструмента качественно, чисто и быстро режут не только полиэтиленовую трубу, но и другие виды пластиковых изделий для водопровода и канализации. Рабочим и режущим элементом трубореза являются лезвия, которые изготавливаются из высокопрочной стали. Поэтому этот инструмент практичный и долговечный. Причем его вес всего 300 г, а диаметры труб, обрабатываемые им, колеблются от 3 до 27 мм.
Аккумуляторный труборез.
Процесс резки происходит с помощью электромотора, что обеспечивает высокую скорость работы. На одну операцию затрачивается, примерно 4-7 сек.
Электрический резак.
Из-за того, что этот резак работает от сети, он не является мобильным инструментом. Однако обеспечивает высокую точность резки и минимальное физическое усилие при резке полиэтиленовых труб.
Ленточные пилы.
Существует множество модификаций таких пил, но общие технологические данные у них таковы: управление станками происходит с помощью гидравлики, а питание происходит от сети; варьируется угол среза (от 0 до 45 градусов); применяя бесшаговую настройку можно изменять скорость опускания пилы и скорость резки, а также угол отрезания. Высокая точность и качество работы достигается благодаря бесступенчатому диапазону регулировки угла, регулируемым направляющим полотна пилы, призмообразным направляющим и автоматической остановке. Диаметр обрезаемых труб такими станками достигает до 1 600 мм.
https://youtube.com/watch?v=nIZtb7A0dQg%26feature%3Dshare%26list%3DPL1D3910A8E339D049
Полиэтилен, используемый для производства труб, обладает многими положительными качествами, которые востребованы в современном строительстве. Делаете ли вы ремонт дома, на даче, в офисе или на производстве ─ с помощью полиэтиленовых труб работа будет выполнена быстро, качественно и без больших физических усилий. Но самое главное, что такой трубопровод прослужит верой и правдой не один десяток лет.
Обзор популярных моделей
На современном рынке представлен довольно широкий ассортимент ножниц для полипропиленовых труб. Перед покупкой можно ознакомиться с рейтингами популярных моделей, что позволит подобрать наиболее качественный инструмент. Однако следует помнить, что в магазинах часто встречаются подделки приборов дорогостоящих известных брендов.
Valtec
Гильотинный труборез марки Valtec предназначен для резки труб диаметром не более 3,2 сантиметров. Прибор оснащен храповым механизмом, что обеспечивает высокое качество резки пластиковых изделий. При работе с труборезом не нужно самостоятельно размыкать опору и режущую рейку после резки, так как инструмент оснащен пружиной, которая возвращает элементы конструкции в исходное открытое положение.
Inforce
Резак с храповым механизмов Inforce отличается хорошим соотношением «цена/качество». Прибор предназначен для резки труб диаметром до 4,2 сантиметров. Инструмент оснащен острозаточенным стальным лезвием, что позволяет сделать качественный разрез без неровностей и шероховатостей.
ЧИТАТЬ ТАКЖЕ: Как спрятать трубы в ванной не монтируя в стену под плитку, чтобы был доступ
Недостатком этого прибора можно считать металлические рукоятки, на которых отсутствуют накладки из резины. При большом объеме работ использовать такой инструмент будет не совсем удобно.
Rothenberger
Труборезы Rothenberger отличаются высоким качеством и удобной конструкцией. Резак для полипропиленовых труб способен рассекать изделия диаметром от 0,6 до 4,2 сантиметров. Режущий элемент прибора является очень острым и прочным, что позволяет нарезать трубы с толстыми стенками, не оставляя при этом каких-либо дефектов на месте среза.
Ручки инструмента оснащены фиксатором, что обеспечивает возможность безопасного хранения инструмента, а также позволяет носить его с собой. На рукоятках имеются накладки из резины, что делает работу с инструментом более удобной. Также на корпусе имеется специальная кнопка, при нажатии которой опора и режущая рейка возвращаются в изначальное открытое положение. К недостаткам этих приборов можно отнести довольно высокую стоимость по сравнению с аналогами от других производителей.
3 REHAU 50-125
Самая надежная модель
Страна:
Германия
Средняя цена:
8 100 руб.
Рейтинг (2020):
4.8
Немецкая компания Рехау больше известна как производитель материалов для изготовления окон, но на самом деле компания занимается всеми видами деятельности, связанными с пластиком, и в ее арсенале также есть труборезы поворотного типа. Инструмент компактный и удобный. В качестве направляющих у него имеются три ролика, позволяющее быстро и главное плавно вращать зафиксированную трубу. Рез производит алмазный диск большого диаметра, подводимый резьбовым механизмом.
По сути, ничего революционного или нового. Эти технологии применяют и другие производители, а вот что тут явно выделяется, так это цена. Сложно сказать, чем руководствовалась компания, выпуская довольно простой инструмент, и устанавливая на него цену более 8 тысяч рублей. Да, бренд знаменитый и его имя на слуху у всех, но вряд ли это можно назвать веским поводом для такой ценовой политики. Кстати, отзывов о данной модели в сети почти нет. Видимо, спрос на нее не так велик, как ожидал производитель, по крайней мере, в нашей стране.
