Как устраивают ↑
Между способом устройства изоляции и укладки кровельного материалов случае крыши Судейкина или скатной одно- или двух- принципиальной разницы нет
Единственное на что необходимо обратить внимание – это опорные элементы , имеющие треугольную форму, которая отличает первую конструкцию от скатной, где в основе расчетов лежит другая геометрическая фигура – прямоугольник

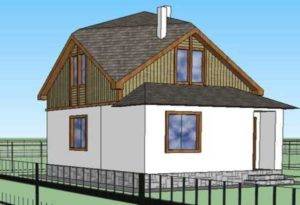

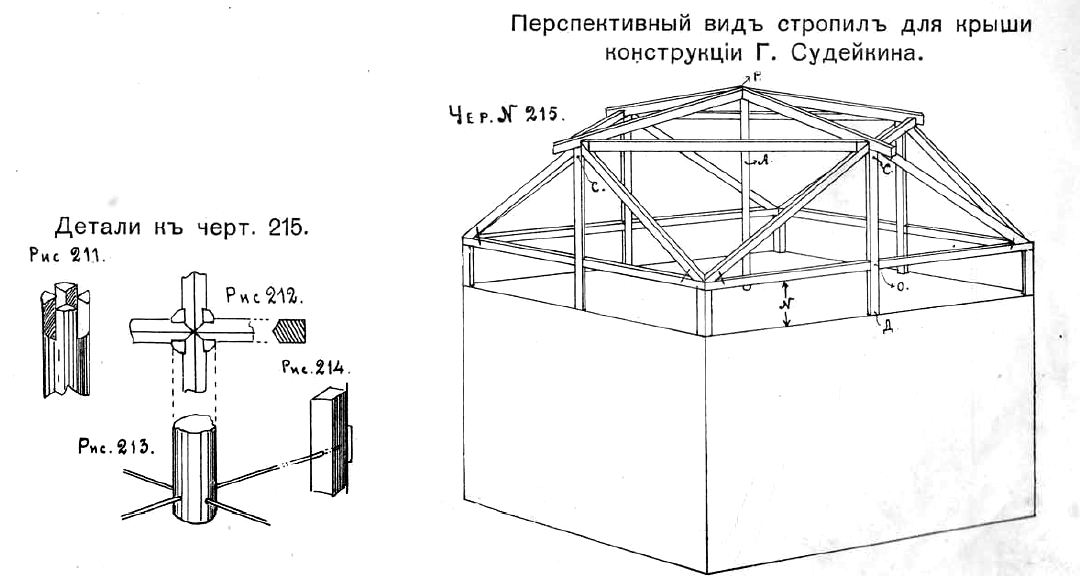

Технология устройства знаменитого строения описана российским архитектором в его книге, изданной в 1916 году. В ней архитектор собрал проекты различных строений, скажем, зимних дач или особняков. Судейкин предложил следующий проект его пошагового устройства.
1. По углам строения укрепляют четыре балочные стойки, которые должны стать базой для несущего квадрата. Все они должны быть одной величины N. Так закладывается основание.
Стойки по верхним частям обвязывают брусьями. Выполненная специальным образом обвязка представляет собой правильный четырехугольник, то есть квадрат.
Далее приступают к формированию остовов фронтонов.
2. Определяют срединную точку каждой из стен и балок, расположенных по горизонтали и по ним устанавливают стоечные доски.
Установку стоек можно облегчить, если заранее отметить эти точки на стенах конструкции и брусьях, скажем мелом.
3. Замеряют длины брусьев и выбирают оптимальные значения для каркаса. Для этого рекомендуется соединить стропилами обвязку фронтонов строения, точнее углы основания, и верх центральных стоек и приподнять конструкцию на брусьях стойки.
4. Балка испытывающая давление всех несущих досок устанавливается в центре основания . По умолчанию она должна должна расположиться выше всех остальных, а насколько уже зависит от проектного угла скатов и общих размеров строения. Так получают угол, названный именем автора – угол Судейкина и обтекаемую форму наклона.
5. Для формирования ребер шатровой части конструкции центральную опору и верхние окончания фронтонов связывают при помощи брусьев
Важно, чтобы доски выступили за пределы стены, причем именно их выступающей частью практически задается величина будущего карнизного свеса. Чем ниже они будут заканчиваться, тем проще будет в дальнейшем монтировать систему водостока
6. Каркас крыши нуждается в определенной жесткости, поэтому фронтоны по верхним точкам по горизонтали соединяют новыми брусьями Они к тому же будут формировать изломы скатов.
Помимо технологии возведения в книге достаточно подробно описана и техника крепления брусьев.. В наши дни появились новые возможности выполнить качественный крепеж более мощными элементами, используя скобы, пластины, саморезы и другое, которые к тому же упрощают данный процесс.
Немного истории

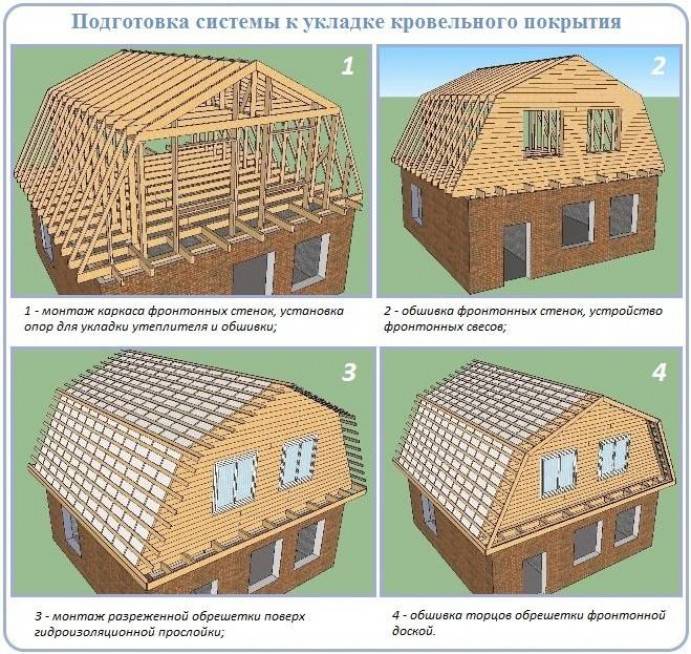

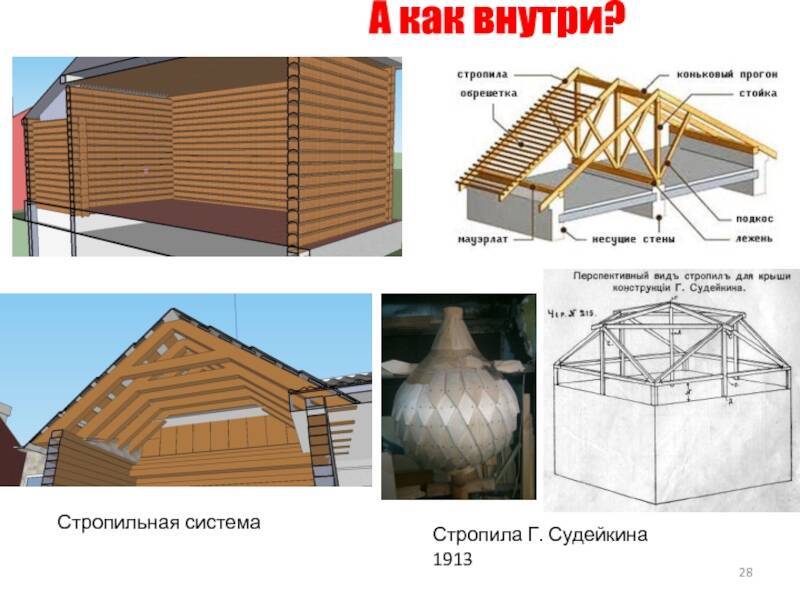

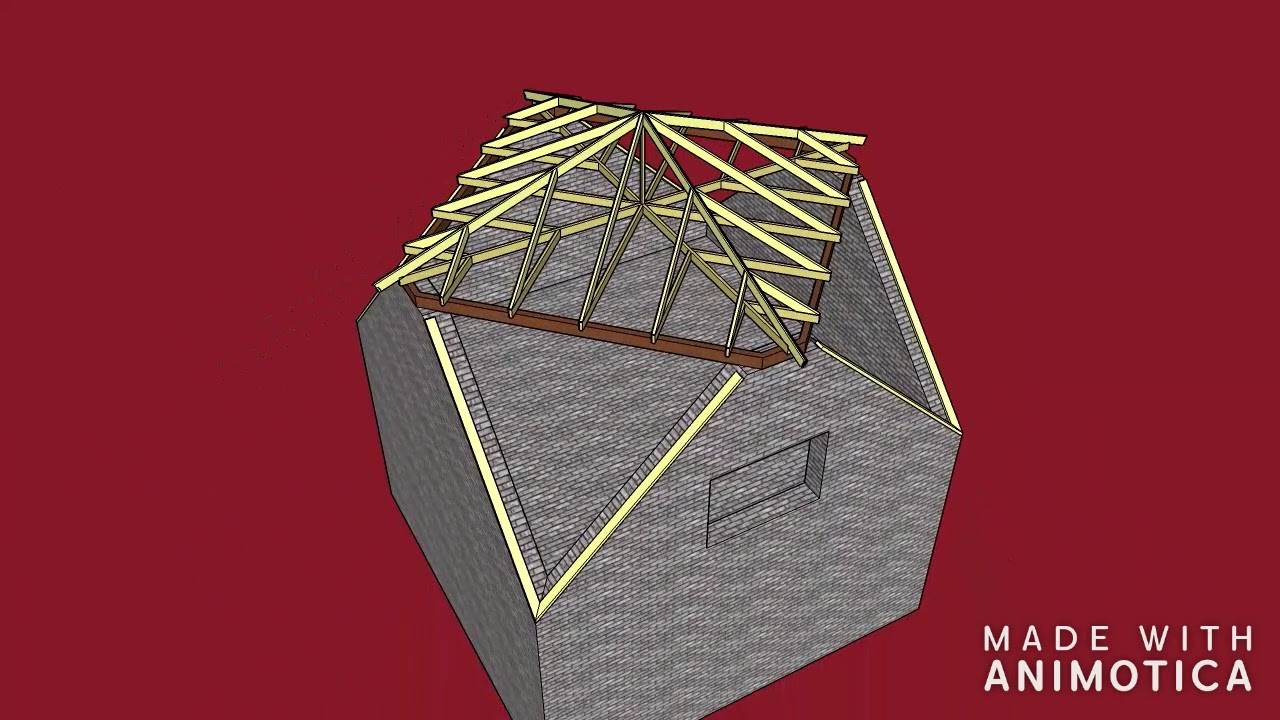

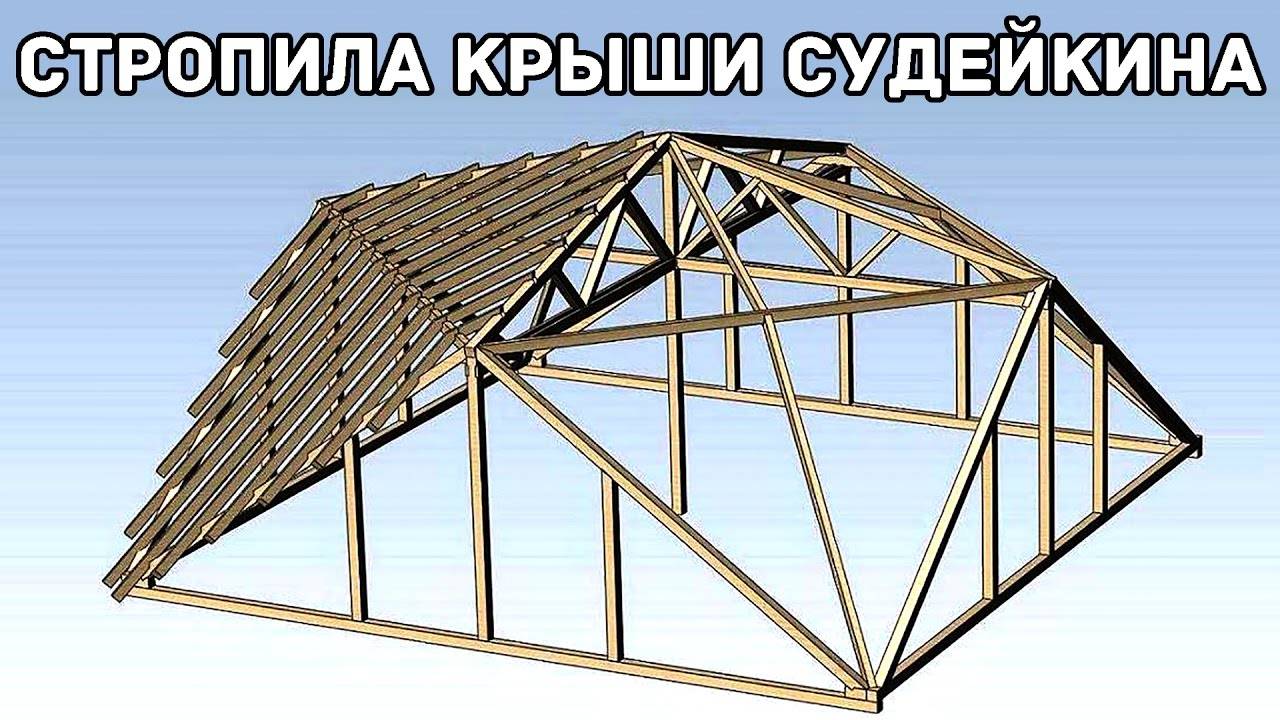

Главным отличием данной крыши является то, что стропильная система в ней отсутствует. Ее каркасом служит строечно-балочная конструкция, опорой для которой служит центральная стойка. Крыша имеет восемь треугольников, 4 из них располагаются острием книзу, а оставшиеся кверху.
Важно: Такая крыша может быть устроена только на квадратном строении и на девяносто процентов позволяет использовать помещение под ней. В теории такая кровля может быть устроена и для прямоугольного дома , но как показывает практика это достаточно трудно и займет много времени. Судейкиным было предложено много оригинальных проектов построения домов. Им были созданы пособия, содержащие точные расчеты и чертежи, актуальные и по сей день
В одном из своих альбомов архитектор разместил сравнительную таблицу, которая доказывает, что такая крыша позволяет создать наибольший размер мансардного помещения с наименьшим расходом материала.
Благодаря разработкам Судейкина, современными проектировщиками рассчитана и продумана куполообразная крыша, имеющая шесть граней, без опоры по центру. Что позволяет практически полностью организовать жилую комнату в подкровельном пространством.
Что выбрать оригинал либо имитацию?

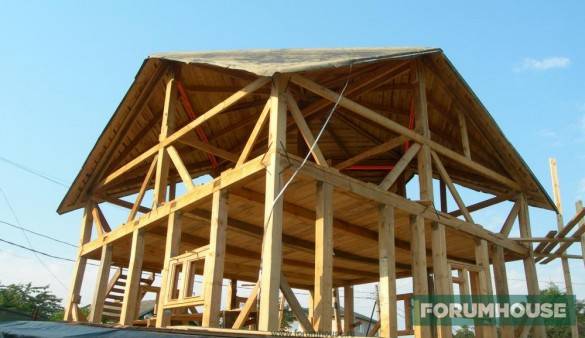

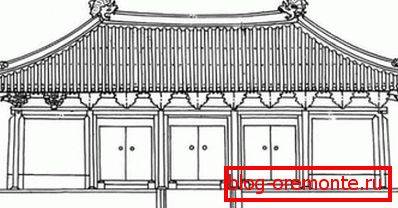

Китайская крыша своими руками – эстетичный и элегантный вариант для загородного дома, беседки либо коммерческих сооружений, предназначенных для размещения кафе, ресторанов. Но, в случае если строго придерживаться архитектурных традиций, возможно столкнуться с трудностями, поскольку стоечно-балочная конструкция имеет сверхсложное устройство, требующее много денежных и физических затрат. Дабы сократить затраты, возможно имитировать классическую китайскую крышу посредством более несложных конструктивных решений и современных гидроизоляционных материалов. Оригинал и имитация различаются по следующим факторам:
- Классическая китайская кровля характеризуется отсутствием простой стропильной системы, поскольку в большинстве случаев в сооружениях в Китае в большинстве случаев вместо несущих стен употребляются опорные колонны. Такое устройство разрешает минимизировать негативные последствия сейсмической активности. Стоечно-балочная система создана намерено, дабы выдерживать интенсивные нагрузки.
- Имитация китайской крыши отличается тем, что она строится на базе простой стропильной системы и более легких, гибких кровельных материалов, каковые разрешают облегать конструкцию каркаса. Визуально она достаточно точно имитирует внешний вид китайской крыши, но обходится существенно дешевле.
Конструкция Судейкина
Автором конструкции является архитектор Григорий Судейкин. В 1914 году он издал книгу, в которой подробно описывал своё изобретение, пригодное для использования в строительстве зданий различного назначения. Изобретение Судейкина стало настоящей сенсацией. Практически все модели, используемые сегодня, уже были известны. Отличительной особенностью крыши Судейкина являлось отсутствие стропильной системы. Брусья устанавливают таким образом, что образуется восьмигранный купол. Затем укрепляют кровлю, которая состоит из такого же количества треугольников. В центре крыши расположен опорный столб. Чтобы наличие столба не нарушало пространство чердачного помещения, нужно увеличить несущую способность остальных конструкций. Верхняя часть купола должна быть поднята под более острым углом.
В своей книге Судейкин привёл расчёты, доказавшие, что его изобретение отличается экономичностью и практичностью. На возведение такой крыши уходит значительно меньшее количество строительного материала, а пространство второго этажа может быть использовано более продуктивно.
Недостатки кровли
Изобретение гениального архитектора было довольно быстро забыто. Некоторые детали её конструкции необходимо было изготавливать вручную, так как они не подлежали серийному производству. Идею Судейкина иногда использовали в советской архитектуре. Однако увидеть эту конструкцию в частном строительстве до недавнего времени было очень сложно. Возрождение идеи принадлежит энтузиастам, постаравшимся воссоздать крышу по старым чертежам. В настоящее время конструкция Судейкина по-прежнему не используется в массовом строительстве. Тем не менее, некоторые строительные фирмы предлагают её возведение своим клиентам.
Существует множество причин, мешающих использовать изобретение в промышленном масштабе. Некоторые архитекторы просто не знают о его существовании. Кроме этого, крыша Судейкина имеет необычный внешний вид, который может понравиться далеко не каждому клиенту. Для того, чтобы возвести конструкцию, необходимо провести немалое количество высокоточных расчетов, осуществить которые под силу не всем специалистам. Крыша подходит только для квадратных построек, а при её возведении не рекомендовано использование некоторых кровельных материалов.
Достоинства кровли
Несмотря на сложности, возникающие при строительстве, конструкция Судейкина набирает всё большую популярность. Для возведения крыши необходимо использовать мелкоячеистые материалы. Это могут быть битумная или керамическая черепица. Помимо этого, можно использовать рулонные или ненаправленные листовые материалы. При применении металлочерепицы следует учитывать тот факт, что листки должны иметь треугольную форму и располагаться в одном направлении.
Вероятно, при строительстве крыши Судейкина придётся использовать большее количество кровельного материала. Однако владельцы домов, построенных с применением этой конструкции, характеризуют крышу только с положительной стороны. Одно из главных преимуществ состоит в большем количестве свободного пространства, которое было бы недоступно при использовании другой модели кровли. Благодаря особенной форме крыша Судейкина не накапливает снег в большом количестве.
Есть у конструкции и другие немаловажные достоинства, например, отсутствие горизонтальных участков водостоков. Собравшаяся по желобам вода переходит в водосточные труды. Между скатами крыши нет разжелобков, поскольку все углы наклона кровли выпуклые. Разжелобки способствуют накоплению льда, воды или снега. Со временем это приводит к порче кровельного материала. Чердачное помещение всегда будет очень хорошо освещено, поскольку есть возможность разместить окна на всех фронтонах. Конструкция Судейкина не требует специального мансардного окна. Высокоточные расчёты показали, что под такой крышей можно использовать до 90% пространства.
Новым по-прежнему называют хорошо забытое старое. Изобретение архитектора, жившего в дореволюционной России, вновь возвращается в строительное ремесло. Распространение тенденции, вероятно, приведёт к тому, что конструкция будет использоваться для строительства целых коттеджных посёлков. Универсального решения для каждой отдельно взятой постройки не существует. При строительстве нужно учитывать не только возможность использовать чердачное помещение, но и ряд других факторов. Однако, по мнению специалистов, изобретение Судейкина имеет больше достоинств, чем недостатков.
Немного истории
Московский архитектор Судейкин Григорий Михайлович разработал руководство для строителей по возведению кровель разных форм. Данный альбом был создан в 1913 году и был назван «Проекты господина Судейкина».
Его крыша расположена значительно ниже уровня навеса деревьев, а четыре затонувших двора скрыты за стенами. Ранее этот участок занимал дом начала 20-го века, состоящий из серии из восьми зданий, включая конюшни, тренажерный зал, теплицу и открытый бассейн.
«Он принимает нормальные элементы и манипулирует ими», – добавил фон Элликсхаузен. «Эта колоннада спереди и то, как она модулирует масштаб на ландшафте, очень интересна».
Архитектор проекта: Архитектор Дэвид Чипперфилд. Режиссер: Франц Борхо Архитектор проекта: Патрик Уэбербахер Ландшафтный архитектор: Кристофер Брэдли-Хоул. Инженер-конструктор: Алан Бакстер Ассошиэйтс.
Даже сегодня данная книга очень ценится – многие строители предпочитают собирать кровли по схемам Судейкина, не нарушая технологии. Архитектор был новатором того времени, его здания сохранились и до наших дней в постройках Москвы – загородных дачах, особняках.
Но все, же главным достижением изобретателя являются «крыши Судейкина» купольного типа. От всех остальных кровель конструкция отличается и количеством скатов и их устройством. В ее основе целых восемь треугольников, половина из которых направлена остриев вниз, а другая вверх.
Чипперфилд когда-то был хорошим, но у него был вид муниципального павильона в бункере в парке, только с меньшим обаянием
Гость Замечательные пространства, но действительно ли нужно «утверждать себя как искусственная структура» с такими огромными колонками? Он смутно напоминает Альберто Кампо Баезу «Дом Олника Спану», но в большем масштабе, с меньшим вниманием к форме? Детализация прекрасна, хотя эти огромные деревянные двери высотой в высоту и эта прекрасная белая кирпичная кладка и полированный бетон. Дэвид Валински
Детализация и материальные качества действительно изысканные, как можно было бы ожидать от Чипперфилда. Нечетным аспектом проекта является неразрешенное напряжение между двумя моделями, городским дворовым домом и загородным домом. Главные комнаты выстроены за колоннадой, чтобы в полной мере использовать вид, как и в любом английском загородном доме, но, придерживаясь одного этажа, модель городского двора, кажется, была введена, чтобы понять значительную заднюю часть дом. Только входной двор действительно функционирует как таковой, и проблеск, который можно получить от этого суда через колоннаду до пейзажа за пределами, – это продуманный ход. Трудно быть уверенным в немедленном плане. Растянутые, стерильные, расточительные, запутанные и претенциозные, являются некоторыми прилагательными, которые приходят на ум. Учитывая всю действительно вдохновляющую архитектуру со всего мира, которая проходит через эти страницы, объявление этого белого слона «лучший новый дом» было бы смехотворным, если бы оно не было настолько безответственным. Интерьер, хотя и белый, умеет чувствовать себя суровым и мрачным, довольно подвиг. Но масштаб кажется монументальным для частного дома. Кстати, может ли белый быть чем-то еще, кроме «бледного»? Этот вопрос, вероятно, назвал бы меня суровым сукном, но все-таки все думают, что жильцы когда-либо должны есть бакалейные товары из своего автомобиля на кухню? И даже не заставляйте меня начинать с входа в мастер-люкс, Прямо, резко и с нулевым запахом в столовую и из нее! Они выглядят так, как будто у них есть суровое лицо структурной фаланги, подготовленной для задания либо поддержки всех Британских островов; или противостоять нападению реинкарнированного библейского Сэмпсона, склоненного к хаосу и валидации. Это огромный, безжалостный объем, усеянный странными пространствами, соединенными несвязанными, безжалостными внешними и внутренними проходами, напоминающими картину Эшера без веселье. Интересно, в каком мире эти судьи? Архитектура представляла собой воплощение неравенства на протяжении тысячелетий.
- Кто получает всемирное право голосовать за это?
- Крис Макдональд Иисус плакал, он был огромным, растягивающимся даже.
Это расширение с шиферным платьем на существующий одноэтажный крытый двор утроило площадь пола на красивом месте на полуострове Арднамурчан.

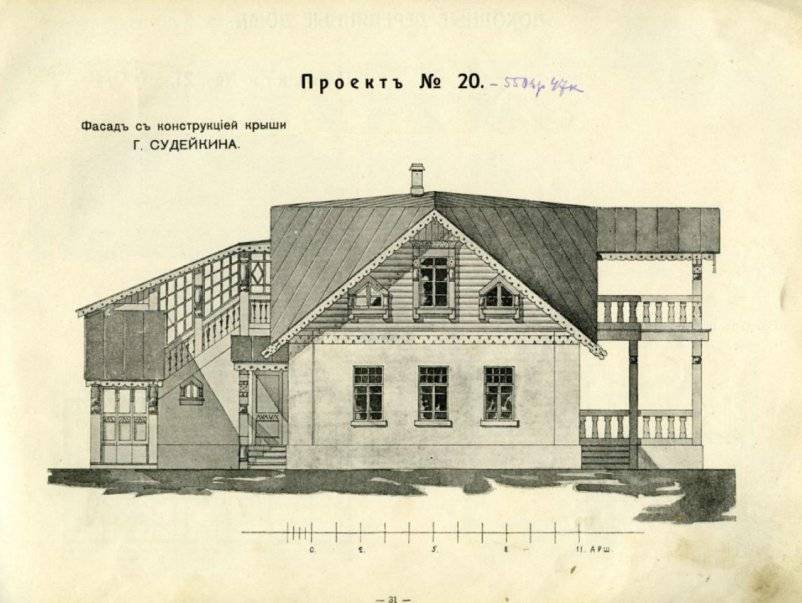

Крыша Судейкина фото
