В целях экономии средств многие задумываются о том, как построить ворота на даче своими руками, не прибегая к помощи профессионалов. Обладая определенными навыками и свободным временем, сделать это возможно самостоятельно.

Помимо подготовки необходимого в процессе работы инструмента, важно схематично изобразить будущую конструкцию – выполнить чертежи, которые отразят подробное расположение составляющих элементов и необходимые размеры. Это можно сделать самостоятельно или воспользоваться услугами специалистов

При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера

Это можно сделать самостоятельно или воспользоваться услугами специалистов. При недостатке денежных средств и времени можно взять готовые чертежи. На этом этапе подбирается фурнитура, осуществляется выбор материалов и размера.

Процесс монтажа состоит из следующих этапов:

установка столбов;
их окрашивание;
обшивка каркаса.

Рассмотрим подробнее.

Установка столбов

Способ фиксации столбов. Когда мы что-то строим, то хотим долгое время видеть результаты своего труда

Для того чтобы построить ворота на дачу качественно и основательно, важно заложить правильную основу. Сначала вырывается яма глубиной 1 метр

Это оптимальная длина для удержания полотна. Затем проверяется то, насколько ровно установлена конструкция. И лишь после этого производится бетонирование.

В качестве столбов могут использоваться профильные трубы, бетонные сооружения, а также деревянные брусья. Если выбор остановлен на профильных трубах, они предварительно нуждаются в зачистке с помощью болгарки. Затем поверхность необходимо обезжирить, после чего загрунтовать. Это позволит более ровно покрыть поверхность краской и защитить ее от влаги.

Окрашивание

Для окрашивания подбирается краска с учетом цветовых предпочтений. Выбор краски индивидуален для каждой поверхности. Для металлических труб она должна иметь состав, подходящий для металла. Для деревянных столбов используют другие виды красок. Правильный подбор краски позволит конструкции дольше сохранять презентабельный внешний вид.

После установки столбов происходит сваривание основного каркаса

Особое внимание следует обратить на стыки – они должны быть герметичны во избежание попадания влаги. После установки каркаса необходимо произвести дополнительное укрепление путем установки дополнительных труб по всему периметру

Обшивка каркаса

Обшивка досками осуществляется с помощью различного вида крепежей и самореза. В уголках каркаса просверливаются отверстия для крепежа досок. Далее устанавливается фурнитура и замки.

Агрессивная внешняя среда и непогода могут испортить первоначальный вид ворот на даче. Во избежание этого их деревянную поверхность необходимо покрыть защитным слоем лака.

Особенностью комбинированной конструкции, где металлический каркас дополнен обшивкой из досок, является надежность и экономичность.

Благодаря чертежам, четкому следованию инструкциям, а также наличию всех необходимых инструментов, построить ворота на даче возможно самостоятельно, тем самым сэкономив свой бюджет.

Виды

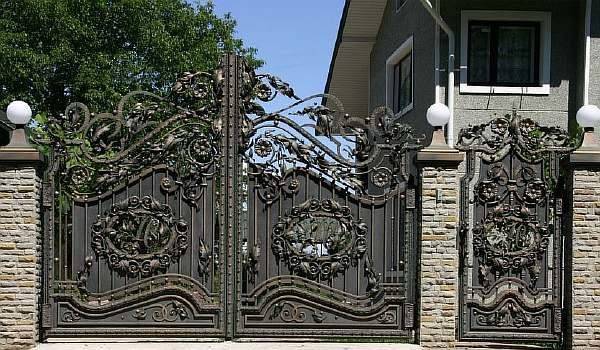

Кованые ограждения и ворота разделяют на три вида.

Защитные. Уже название указывает на их функциональное назначение. У них незамысловатые формы, доступное изготовление, относительно невысокая стоимость. Установка их проста, занимает сравнительно немного времени, потому что они состоят из штампованных блоков.
Декоративные. Это эксклюзивные высокохудожественные ограды с красивой ковкой. Дизайн нестандартный, поскольку выполняется вручную по индивидуальным заказам. Отсюда высокая стоимость. Первоначально мастер разрабатывает эскизы, демонстрирует их заказчику, который выбирает понравившийся вариант. Пайка и сварка при соединении декоративных деталей практически не используются. Для этого достаточно хомутов и заклепок.
Комбинированные ограды. Содержат элементы предыдущих вариантов. Сочетают дорогостоящие эксклюзивные составляющие со штампованными секциями. Они самые популярные, так как красивы, а установка обходится дешевле чисто декоративных ограждений.

Металлические конструкции любого вида бывают различной высоты и дизайнерского решения. Подходят далеко не к каждой постройке и участку.

Вариант кованого забора с фонарями на столбах

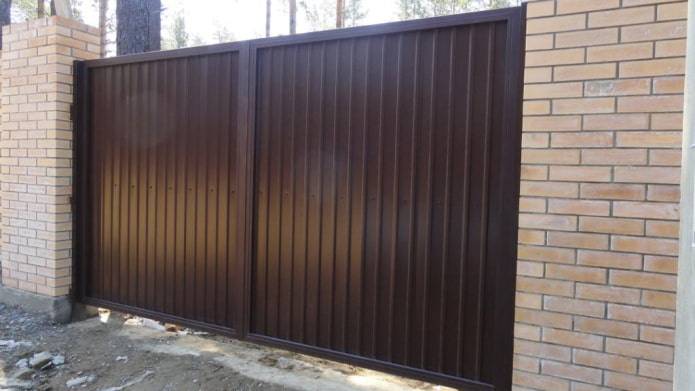

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

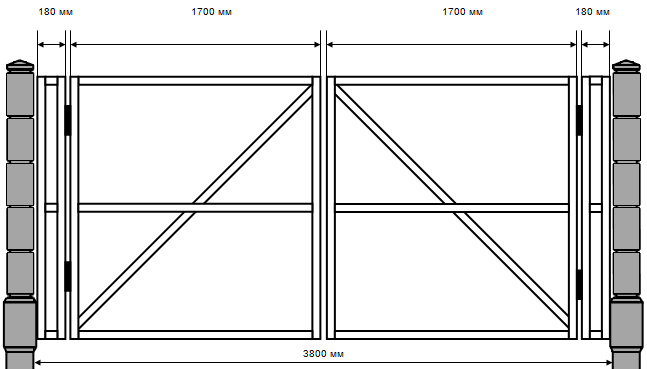

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Дополнительная информация

Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.

В частном доме

Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.

Преимущества и недостатки

Как и у каждой конструкции у таких ворот есть свои преимущества и недостатки, более подробно рассмотрим их ниже:

Преимущества:

относительно невысокая стоимость, которая станет приятным бонусом к устанавливаемым воротам;
простота монтажа;
длительный срок эксплуатации установленной конструкции;
монтаж можно осуществить своими силами;
монтаж можно выполнять с собственными дизайнерскими доработками;
если нет ограничений в объеме, то соответственно не будет ограничений по проходящему транспорту;
вы имеете возможность выбирать самостоятельно, из какого материала будете изготавливать конструкцию, соответственно из подходящих вариантов.

Недостатки:

для прочного монтажа необходимо будет достаточно глубоко закопать столбы, а собственноручно это сделать не всегда просто;
бетонирование этих столбов отнимает много времени, а при неправильном бетонировании со временем столбы могут перекоситься;
потребуется весьма большое пространство для монтажа такой преграды;
небезопасно использовать такие конструкции при сильных ветрах, ведь управлять створками будет практически невозможно;
при монтаже электропривода следует приобретать несколько проводов для налаживания закрытия/открытия ворот, что удорожает вашу покупку.

Как видно, преимущества таких конструкций перевешивают над недостатками, и если вы живете в регионе, где сильные порывистые ветра не являются нормой, смело приступайте к монтажу распашных ворот на своем участке.

Конструкция ворот

Тип конструкции въездной зоны определяется способом открывания. Наиболее популярные модели – откатные и распашные ворота. Есть еще один тип – складывающиеся, они же фолдинговые) и подъемные.

Распашные (створчатые, сдвижные) открываются по полуокружности. Классический вариант – конструкция с двумя открывающимися частями, но встречаются и одностворчатые конструкции.

Преимущества распашных ворот:

Простой монтаж, с которым под силу справиться одному человек.
Возможность выбрать любую форму.
Возможность добавить к общей конструкции калитку.

Обратите внимание! Единственный недостаток конструкции – створки после открывания «съедают» много места во дворе, если открываются внутрь территории. Поэтому при выборе такого типа ворот нужно иметь достаточно большое свободное пространство, которое позволит их распахивать

Еще один небольшой недостаток контракции в том, что зимой необходимо тщательно очищать двор от снега, иначе ворота не получится распахнуть.

Откатные ворота (сдвижные) по принципу действия аналогичны дверям-купе. То есть полотно здесь будет сдвигаться в сторону. Делается это вручную либо с использованием электропривода. Для того чтобы установить такой тип ворот, нужен забор, который по протяженности сможет вместить открывающуюся часть.

Преимущества конструкции:

Хорошо выдерживает даже очень сильные порывы ветра.
Экономит пространство.
Повышенная устойчивость к ветровым нагрузкам.

Установка откатных ворот выйдет значительно дороже, чем распашных. Владельцу нужно постоянно следить за тем, чтобы в направляющих не скапливались мусор и грязь. Придется обустроить мощный железобетонный фундамент.

Бывает, что размеры участка не позволяют установить откатные или распашные конструкции, тогда необходимо смонтировать складные (складывающиеся). Они состоят из одной открывающейся части, которая складывается по типу гармошки.

Подъемные ворота открываются с использованием ручного или автоматического механизма. Обычно они имеют одну створку. В открытом положении конструкция не «съедает» свободное пространство. В отличие от откатных ворот, здесь створка не сдвигается в бок, а поднимается вверх.

Советы по отделке

После проведения сварочных работ необходимо все швы хорошо зашлифовать, чтобы убрать окалину и лишний металл. Столбы и каркас лучше обработать специальным антикоррозийным средством и окрасить.

Засовы для распашных ворот

Если вы планируете устанавливать на ворота автоматику, то сложные запоры и засовы не понадобятся. Но при желании можно поставить их. Вертикальные модели являются одними из самых часто встречающихся, так как их легко сделать своими руками из обычной арматуры:

Берём кусок круглой трубы диаметром немного больше, чем арматура. Отрезаем четыре куска одинакового размера.
Привариваем их к верхней и нижней планке каркаса ворот.
Берём четыре металлических прута и с помощью сварки или специального трубогиба сгибаем их под прямым углом. Один конец прутьев должен быть немного больше другого.
Делаем дрелью отверстия в нижней и верхней планке ворот, чтобы арматура в них заходила свободно.
В нижней части ворот (в грунт или фундамент) забиваем два куска трубы, которые будут выполнять роль фиксаторов.

Накладной горизонтальный засов обычно устанавливают на распашных воротах из профнастила на поперечные планки каркаса.

Привариваем квадратный кусок металла на планки ворот в средней части с двух сторон. Это необходимо, чтобы можно было на них наложить заводской засов.
Делаем дрелью отверстия и затем прикручиваем шурупами к металлическим планкам.
На специальные монтажные уши крепим навесной замок.

Видео: как сделать ворота с электроприводом

Распашные ворота с электрическим приводом можно построить самостоятельно. Следуя инструкции по монтажу и обшивке каркаса, установке автоматической системы, владелец дома сможет установить на своём участке надёжную и прочную конструкцию.

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
Правая колёсная группа
Левая колёсная группа
Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
Уровень земли (асфальт, брусчатка)
Длинный швеллер приварен к нижней балке воротной рамы
Электропривод (опционально)
Зубчатая рейка для сцепления с маховиком электропривода
Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
Забор из профильной трубы 60х40 или 40х25
Большие и прочные петли
Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме. Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Преимущества и недостатки откатных ворот

Преимущества:

простота открывания, не требующая больших усилий;
разумная себестоимость изделия;
легко поддается автоматизации;
нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
для отката потребуется место;
под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Утепление

После изготовления конструкцию необходимо окрасить, для обеспечения защиты от коррозии и придания привлекательного внешнего вида. Вначале наносится грунтовка, а после ее высыхания – два слоя краски выбранного цветового оттенка.

К внутренней поверхности створок крепится обрешетка из деревянного бруса. В качестве изолирующего применяется рулонный или листовой материал. Расстояние между элементами обрешетки принимается, в зависимости от размеров листов утеплителя. Альтернативный вариант – использование пенопласта. Он плотно помещается между брусьями обрешетки, стыки задуваются монтажной пеной.

Утеплитель плотно помещается между брусьями, сверху закрывается пленкой. Облицовка выполняется из вагонки или другого подходящего материала.

Ворота должны быть изготовлены не позже окончания подготовки фундамента, поскольку их монтаж выполняется одновременно с возведением стен. Допускается выполнить сборку створок позже, но рама устанавливается при производстве кладки.

Если правильно учесть все необходимые параметры и выполнить сборку и монтаж без отклонений от технологии, особенных проблем с устройством гаражных ворот не возникнет. Главное – оставаться внимательным и не допускать ошибок.
