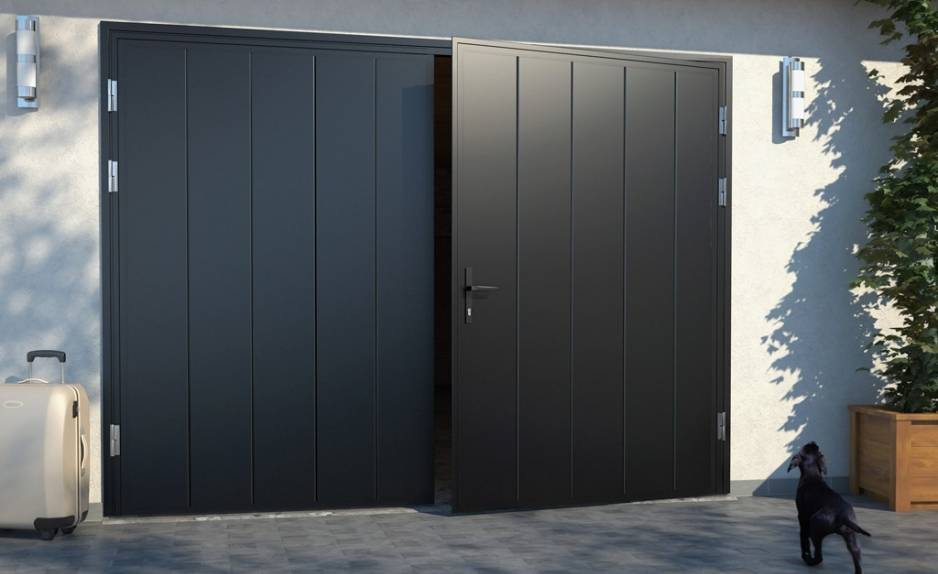

Ворота гаражные распашные

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
Высота не менее 2 м.
Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

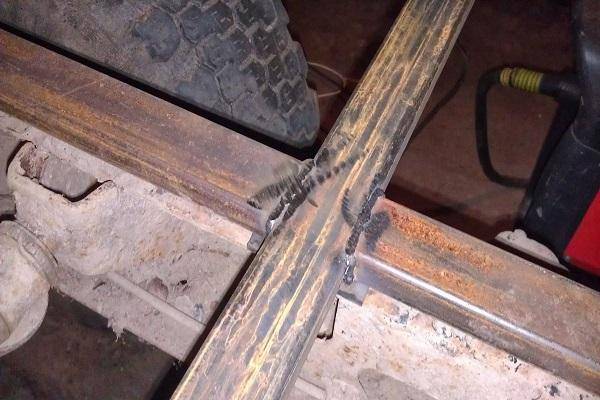

Изготовление каркаса

Изготовить гаражные распашные ворота своими руками качественно можно лишь в том случае, когда каркас будет сварен на идеально ровной поверхности. Для этого сваривается одна, а затем вторая створки. Элементы каркаса вырезаются по заданным размерам и раскладываются на ровном месте. При помощи сварочного аппарата делаются «прихватки», позволяющие зафиксировать элементы друг относительно друга.

Измеряются диагонали каждой из створок, которые должны быть одинаковыми. Если имеются отклонения, корректируется геометрия каркаса. После этого элементы свариваются между собой. Устанавливаются ребра жесткости и перемычки. Если в проекте имеется калитка, то она также изготавливается на одной из створок.

Если нет возможности сварить каркас на ровной поверхности, то можно сварить его «по месту». Для этого к раме привариваются косынки из профилированных труб. К этим косынкам привариваются элементы каркаса створок. После этого на створки и раму навешиваются петли. Косынки срезаются, а створки остаются на каркасе.

Когда каркас створок будет полностью готов, выполняется его зашивка листовым металлом. Листы металла просто привариваются к каркасу. Чтобы листы не деформировались, их поочередно прихватывают в разных местах. Так металл не перегревается, а его поверхность остается ровной.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

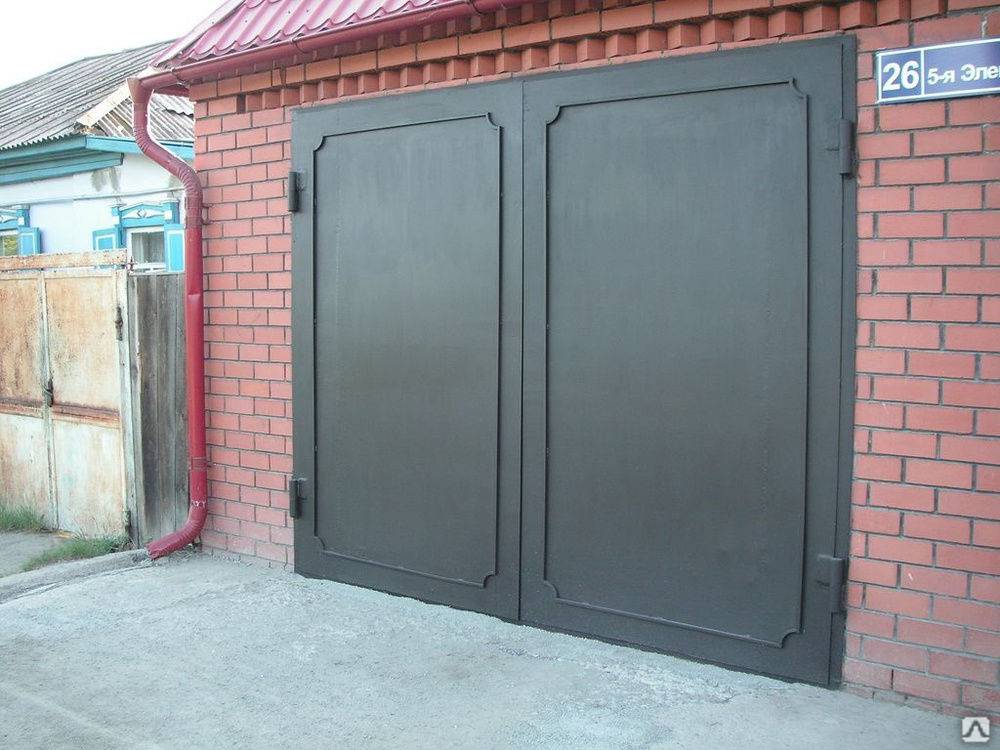

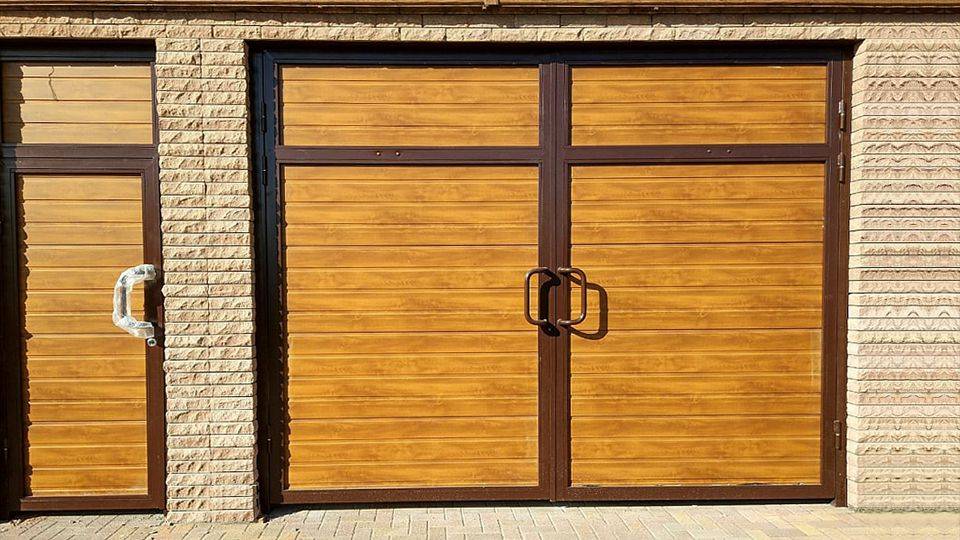

Распашные

Распашная конструкция хороша следующим:

Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
Такие ворота несложно сделать самому.
Для установки не требуется много пространства.
Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

надежные;
не занимают свободного пространства;
поддаются теплоизоляции;
автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

Не подходят для частой эксплуатации.
Уменьшают высоту проема в среднем от 20 до 30 см.
Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

Откатные ворота обладают повышенной взломостойкостью.
Во время работы не занимают свободного места.
Могут быть автоматизированы.
Открытие не зависит от наличия снега на участке.

Минусы:

Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

автоматизированная система управления;
аккуратный внешний вид;
шумоизоляция;
теплоизоляция;
экономия свободного пространства;
длительный срок службы;
стандартные размеры проема.

Из минусов:

высокая цена материалов, установки;
плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

Производятся из легких материалов.
Компактны в сложенном виде.
При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

дерево;
легкий металл (алюминий);
сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

Ее удобно открывать, закрывать.
Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
Обойдутся недорого.

Недостатки:

Быстрый износ комплектующих.
Низкая устойчивость к взлому.

Процесс изготовления ворот

Чтобы в итоге получить качественные металлические ворота с калиткой, в процессе работ необходимо следить за правильной технологией, учитывать рекомендации опытных специалистов.

Специалисты считают технологию производства распашных ворот для гаража среди остальных видов самой простой.

Для того, чтобы правильно выполнять этапы работы, нужно применить элементарные навыки и знания по обработки и сборке металлоконструкций. Для изготовления качественных ворот нужно уметь пользоваться электросваркой и уметь резать болгаркой металл. Тот, кто не имеет представления, как варить металлоконструкции, не сможет осилить изготовление гаражных ворот.

Как сделать калитку в готовых воротах

Изготовить калитку в уже готовых воротах своими руками, вряд ли получится, для этого понадобится брать помощника — одному человеку просто не реально работать с такой тяжелой и громоздкой конструкцией.

В этом случае придется полностью переделать одну створку, усилив ее дополнительными элементами и вырезав в ней дверь. Для работы потребуется:

Сварочный аппарат с электродами и сварочной маской.
Болгарка больших размеров.
Отрезные круги.
Металлический уголок или квадратная труба, что зависит от материала, использованного на обрешетке ворот.
Рулетка.
Угольник.
Мел для разметки металла.
Навесные петли для калитки.
Зубило.
Молоток.

Имея такой набор инструментов, можно начинать изготовление гаражных ворот с калиткой.

Материалы и инструменты для работы

Чтобы изготовить качественные и надежные распашные ворота для гаража своими руками, потребуются следующие материалы:

Уголок с толстыми и широкими стенками для изготовления каркаса. Можно использовать швеллер.
Листовая сталь толщиной 2-3 мм. Если предполагается зашивка деревом, то необходимо заготовить древесину.
Профилированные трубы сечением 40 х 40 мм или 50 х 50 мм для изготовления каркаса створок, а также калитки.
Петли, на которых будут находиться створки. Лучше предпочесть цилиндрические петли с опорным шариком. Для приваривания петель также потребуются толстые металлические пластины.
Задвижки и замки.
Грунтовка и краска.

Из инструмента необходимо подготовить:

Сварочный аппарат с комплектом электродов.
Разметочный и чертежный инструмент.
Болгарка с отрезными кругами.
Молоток.
Уровень строительный.
Перфоратор.
Электрическая дрель.
Струбцины.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

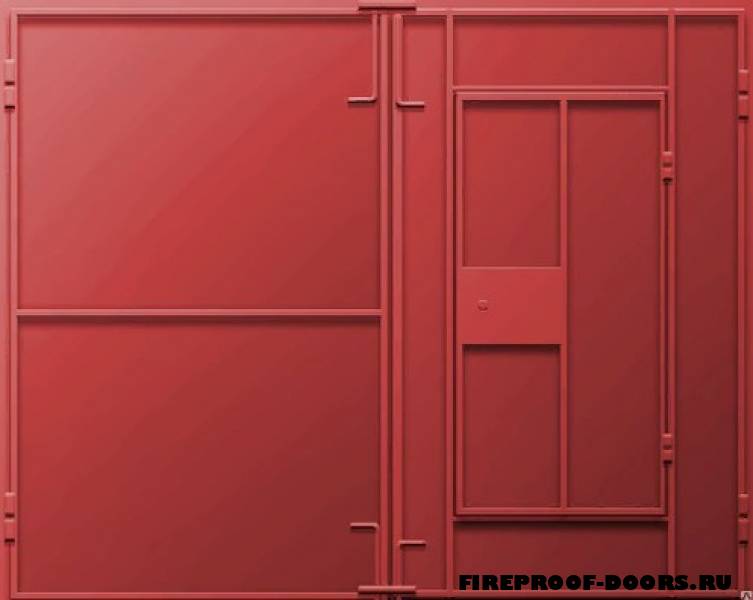

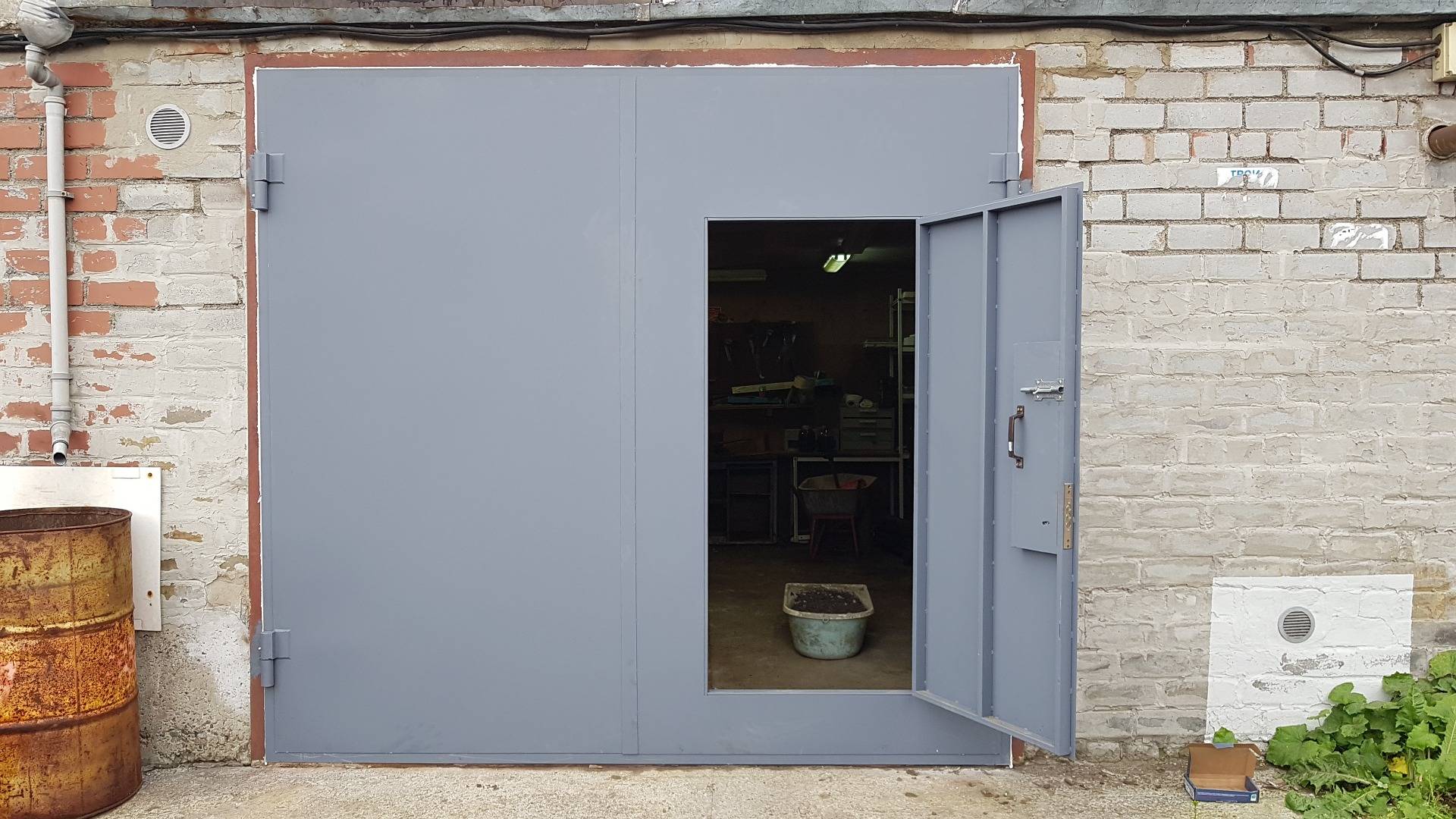

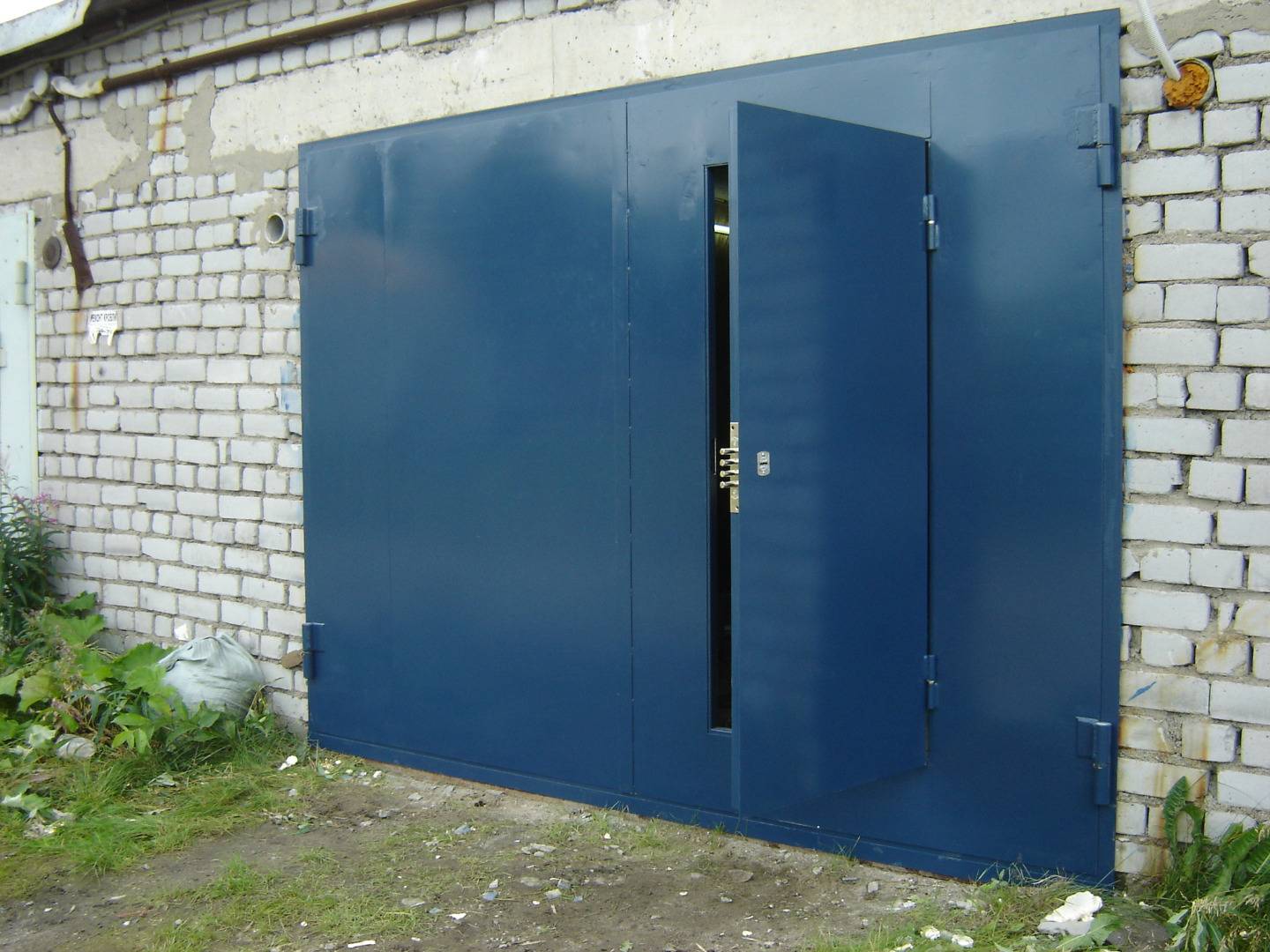

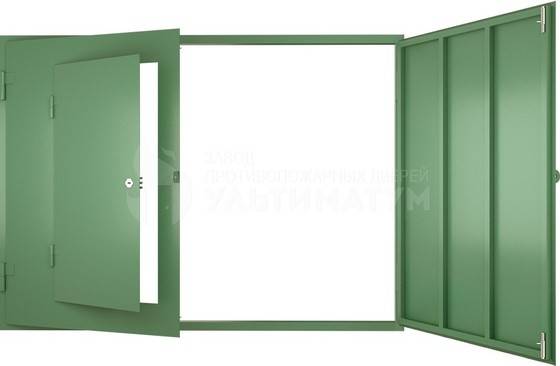

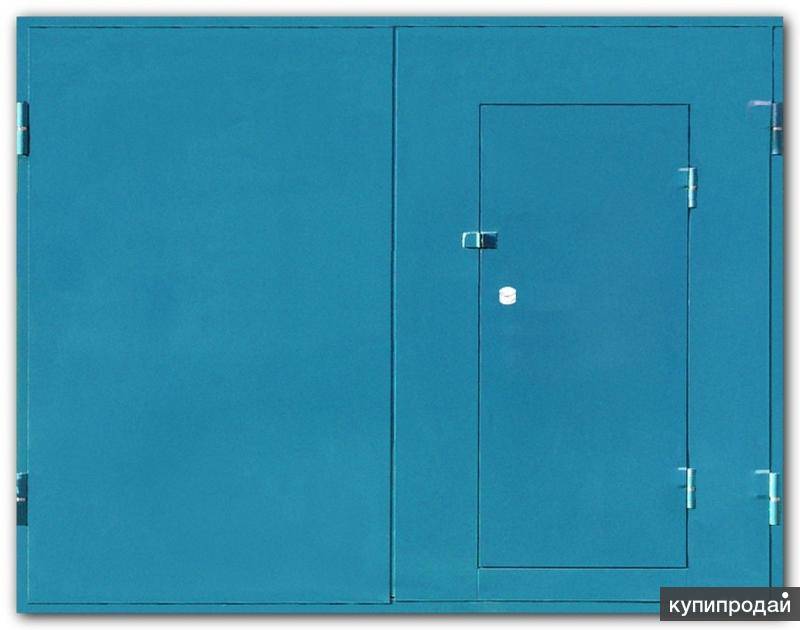

Варианты установи калитки на створке ворот

Несмотря на простоту конструкции, существует несколько вариантов размещения калитки на створке ворот. Перед тем как в гаражных воротах сделать калитку следует выбрать, где ее разместить:

В центре, при этом запирание выполняется в зоне стыковки створок. Такой вариант наиболее традиционный.
Размещение калитки посередине створки. В этом случае меньше всего уменьшается жесткость конструкции, а запирать ее даже проще.
Самый редкий вариант — размещение в районе петель створки.

Помимо размещения калитки отличаются по направлению открывания:

Наружу.
Внутрь.

Как сделать калитку в гаражных воротах при их полной сборке, хорошо показывает видео.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

сигнальная лампа;
фотоэлементы;
блок управления;
замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

распашными;
раздвижными;
откидными;
раскладными;
откатными;
роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Изготавливаем каркас для створок

Размер каркаса самодельных ворот должен быть немного меньше рамы, чтобы он свободно проходил внутрь проема при закрывании. Порядок изготовления:

отрезается четыре куска выбранного профиля, его длина выбирается на сто-сто пятьдесят миллиметров короче, чем высота рамы; затем – еще столько же, на триста-триста пятьдесят миллиметров меньше ширины;
сборка и сварка выполняются аналогично подобным работам с рамой.

Конструкция выйдет более жесткой, если добавить дополнительные горизонтальные распорки по центру каркаса. Сварные швы необходимо тщательно обработать болгаркой, чтобы обеспечить идеально ровную плоскость поверхности для плотного прилегания обшивки.

Монтаж засовов и навесов

Навесы для ворот

Далее можно приступать к монтажу на створках и коробе навесов. Навесы монтируют по два с каждой стороны. Если применяется большой профиль по размеру для дополнительной защиты, появляется потребность в дополнительной паре навесов.

Приварка засовов для фиксации короба створок в изготовлении ворот играют немаловажную роль навесной замок. Для него приваривают проушины к рамкам створок. В продаже на сегодняшний день присутствует достаточное количество внутренних гаражных замков.

Такой замок менее подвержен взлому, так как он приварен к полотну с внутренней стороны гаражной двери.

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

Железные ворота на гараж — фото:

Особенности выбора

Выбор гаражных ворот зависит от многих факторов, которые следует изучить перед их установкой.

Перечислим основные моменты.

Место расположения гаража

Он может стоять на территории приусадебного участка поодаль от ограждения, размещаться по одной линии с забором воротами на дорогу или находиться под домом на уровне цокольного этажа.

Каждая из этих особенностей расположения требует своего решения в установке гаражной конструкции.

Количество размещённых в строении транспортных средств, размеры автомобиля

От ширины входного проёма, габаритов машины зависит какой тип конструкции возможно установить.

Авто солидного класса или наличие нескольких транспортных постояльцев в гараже потребует монтажа объёмных ворот определённого типа.

Размеры гаража

От этого зависит выбор конструкции. В большом строении найдётся место для раздвижных ворот или любого другого типа.

В скромном по габаритам помещении их некуда будет спрятать, придётся устанавливать ворота распашного типа или устанавливать секционную, рулонную конструкцию.

Также перед покупкой и установкой следует продумать такие «мелочи» как:

Выбор типа конструкции.
Используемый при обустройстве материал.
Необходимость установки полога на входе.
Удобство въезда в бокс.
Тип замка и их количество.

Дополнительное утепление

Гаражные ворота в отличии от всех остальных обязательно должны иметь полог.

При наступлении холодов утепление для автомобиля очень важно, оно уменьшит плату за отопление и потерю тепла. Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным

Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным. Кроме того тканевая завеса останавливает пыль которая попадает извне

Кроме того тканевая завеса останавливает пыль которая попадает извне.

Штора крепится не на самом проеме, а на некотором расстоянии от него, перекрываются ворота с запасом чтобы исключить продувание.

Пример крепления полога.

В регионах с суровым климатом лучше всего использовать пологи которые при изготовлении дополнительно утеплили.

По конструкции шторы бывают разные: сплошное покрытие, ленточные системы, скручивающиеся в рулон. Ткань может выдвигаться с боку, а так же спускаться сверху.

Брезентовые пологи очень плотные и пропитаны огнестойкими составами, гидрофобными средствами. Такой материал не гниет и очень долго служит, однако весьма тяжелый.

Брезентовый полог.

Поливинилхлорид не задубеет даже при самых сильных морозах, а также не загорится, сопротивляется попаданию воды и очень медленно истирается.

Поливинилхлоридный полог.

Так же необходимо рассмотреть вариант с использованием ткани “Оксфорд”, которая отличается своим плетением и высокими характеристиками.

Полог из утепленной ткани “Оксфорд”.

Окраска и установка запоров

Простейший запор для гаражных ворот можно изготовить из отрезка металлической трубы и обычного штыря. Труба утапливается в грунте, а в створке ворот проделывается отверстие для штыря. В закрытом положении штырь погружается в трубу и фиксирует створку в закрытом положении. Верхний запор монтируется подобным образом, только труба утапливается сверху рамы ворот.

Изготавливаются петли для навесного замка, при желании устанавливается врезной замок.

Последним этапом является защита металла от образования коррозии. Ворота полностью покрываются слоем грунтовки, которая должна хорошо просохнуть. Затем следует произвести покраску ворот в 2 слоя. Для этого можно использовать любую краску, подходящую для металлических поверхностей и устойчивую к атмосферным условиям.

Подбираем инструменты и материалы для работ

Перед началом работ необходимо побеспокоиться о подготовке необходимого инструмента и материалов. Для изготовления и установки ворот требуется запастись следующими инструментами:

угольником для сверки прямоугольности конструктивов;
пятиметровой рулеткой;
аппаратом электросварки с расходными материалами, комплектом спецодежды, рукавицами и маской;
болгаркой с обрезными и заточными дисками;
карандашом, маркером или мелом для разметочных работ;
строительным уровнем.

Из материалов потребуется:

шестьдесят пятый уголок для изготовления рамы;
каркас выполняют из уголка пятьдесят на пятьдесят миллиметров или труб цилиндрического, прямоугольного или шестиугольного профиля.

Иногда используются арматурные стержни. О листовом металле для полотен говорилось выше. Количество материалов определяют, исходя из чертежа.

Особенности распашных ворот с калиткой

Преимуществами наличия у ворот входа являются:

Не требуется открывать створки, при входе в гараж.
Часто достаточно калитки, чтобы проникнуть в гараж и просто что-то забрать. В этом случае ее открыть проще и быстрее, чем створку.
При надежном запоре калитки, выходя после закрывания створок, можно выполнить блокировку запора ворот изнутри дополнительными устройствами.
При сильных морозах механизмы навесных замков подмерзают, и ключи не проворачиваются и не открывают ворота без разогрева устройства. Установка дверного замка внутри гаража предохраняет конструкцию, его можно свободно открыть.

На нашем ресурсе Вы можете подробно узнать о том, как выбрать гаражный замок. К недостаткам следует отнести:

Менее надежное сопротивление проникновению, что требует серьезного отношение к вопросу безопасности.
Появляются дополнительные механизмы, требующие ухода.
Желательно, чтобы в гараже было сделано дополнительное смотровое оконце, что будет дополнительным элементом безопасности: прежде чем выходить на улицу, всегда стоит сначала посмотреть, что там.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Монтируем несущую раму

Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.

Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:

с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
сваривается рама;
наружная сторона стыков тщательно выравнивается болгаркой.

Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.

Ворота для гаража распашные
