Укладка трубы в сухой грунт
Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:
- Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
- Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.
Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.
Совет! Чтобы избежать разрушения от ледяных пробок, участок водопровода из полиэтилена, проложенный по неотапливаемому помещению, стыкуют не стальными сгонами и муфтами, а паяют встык, в виде одной сплошной магистрали.
Если после закрытия бани в трубах остается воды менее ¼ от внутреннего объема, то зимний водопровод из полиэтилена можно стыковать любым доступным способом, но при этом саму магистраль утепляют пенополистиролом.
Классификация систем водоснабжения
Зависимо от времени использования системы водоснабжения делится на зимние, летние. Каждая из них имеет особенности.
Зимняя
Это универсальные трубопроводы, через которые жидкость будет поступать в баню независимо от температуры окружающей среды.
Преимущества:
- постоянная подача жидкости;
- не нужно постоянно отключать, включать систему;
- трубы устойчивы к воздействию температур.
Недостатки:
- трудоемкие земельные работы;
- высокая цена.
Летняя
Это временные трубопроводы. Большинство владельцев частных участков со временем меняют их на зимние системы. Преимущества:
- Не нужно рыть траншеи. Прокладывается на поверхности земли.
- Допустимо использовать шланги из толстой резины.
- Можно проложить вокруг построек на территории участка.
Недостатки:
- на зиму необходимо демонтировать шланги, складывать их в теплое помещение;
- зимой использовать жидкость нельзя;
- от заморозков шланги могут порваться.
Летние трубопроводы подходит для временного водоснабжения.
Несколько альтернативных вариантов
Не смотря на то, что варианты, описанные выше, наиболее популярны и считаются оптимальными, я решил кратко упомянуть о некоторых альтернативах. По сути, они являются разновидностями печного подогрева, но имеют свои особенности.
Например, если у Вас есть такие возможности, то Вы можете установить в своей бане котёл на дизельном топливе. Но для такого варианта необходимо отдельное помещение (солярка пахнет не слабо), да и о хранении топлива необходимо подумать.
Существуют и пиролизные котлы отопления. Несомненным преимуществом такого котла можно считать очень длительное, практически полное сгорание топлива. А недостатком — высокую стоимость и сложность эксплуатации (например, сырая древесина в нём не горит).
Также возможно применение котлов длительного сгорания, способных сжигать отдельную партию топлива до 5 дней, поддерживая нужную температуру. Бывают даже варианты для качественного сортового угля. Но это скорее «промышленный» вариант, который для хорошей традиционной бани не подходит.
На этом я закончу обзор способов обогрева бани. Какое отопление лучше — решать только Вам, ориентируясь на свои потребности и возможности. Главное, чтобы в помещениях было тепло и комфортно. Благодарю за то, что дочитали до конца. До новых встреч, увидимся на страницах других статей. Пока!
Цитата мудрости: Не бывает мрачных времён, бывают только мрачные люди (Роллан Ромен).
Разводка труб внутри бани
Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.
Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:
- Из накопительной емкости;
- Из холодного контура бойлера;
- Слив из горячего контура, соединенного с теплообменником печи.
Несмотря на кажущуюся сложность, схема достаточно проста и эффективна в работе. После глушения топки печи избыточное давление пара выдавит воду и из бойлера, и из водяного накопителя. Сливные краны, расположенные под черновым полом в бане, оставляют открытыми, что обеспечивает относительно полный выход жидкости из водопровода за короткий срок.

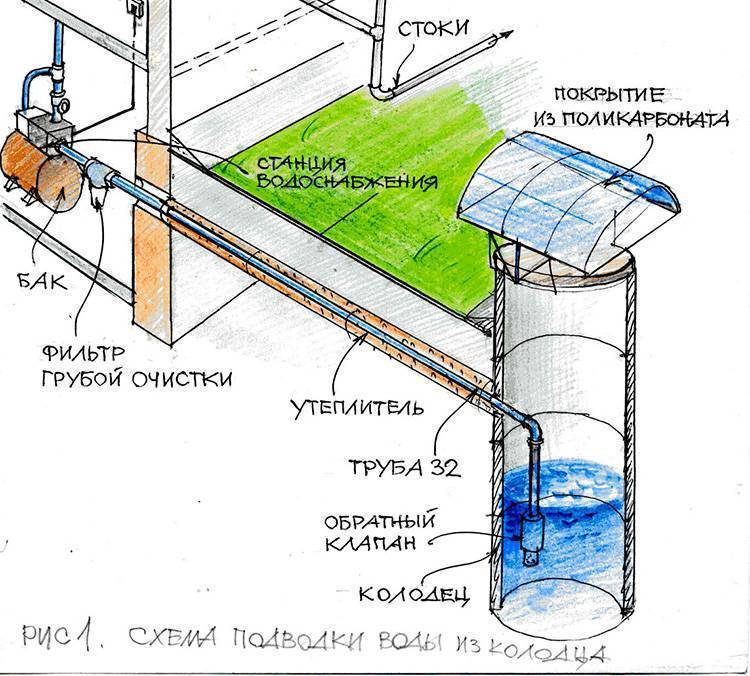

Водоснабжение бани из скважины или колонки
Водоснабжение бани из скважины
Перед началом построения коммуникаций следует решить, какой тип источника воды необходим: использование колодца, скважины или систем центрального водоснабжения. В каждом способе есть свои плюсы и минусы. Если есть центральное водоснабжение – тут всё понятно. А если нет – рассмотрим вариант автономного, точнее, как подать воду из скважины.
Что нам для этого нужно? Во-первых, сама скважина или как сделано у меня – простая ручная колонка (труба забита на 5 метров). Во-вторых, необходима насосная станция. В-третьих, надо спланировать и сделать всю разводку труб, установить бойлер для душа, краны и т. д.
Если на Вашем участке подземные воды глубоко, то придётся бурить артезианскую скважину. Удовольствие это не из дешёвых и требует больших трудовых затрат. Но за Ваши деньги, умелые специализированные бригады пробурят скважину, опустят насос и закачают воду уже через 2-3 дня.
Если чистые подземные воды близко (как у меня), то здесь гораздо проще. Просто забиваете трубу, устанавливаете ручную колонку, 2 обратных клапана (на колонку и на насос) и вот Вам источник воды готов. Но такой вариант с обратными клапанами только для летнего периода, зимой использовать нельзя. Грамотное название такого варианта — абиссинский колодец.

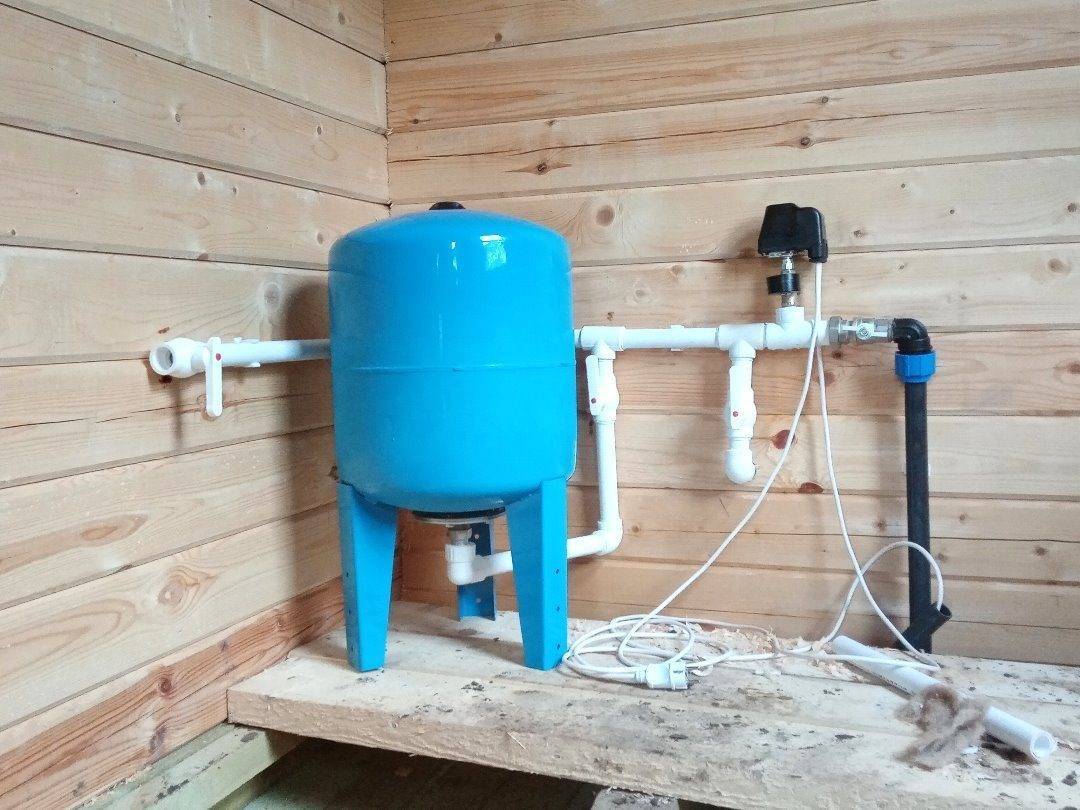

Насосная станция
Следующий этап в водоснабжении бани – это установка насосной станции. Насосную станцию приобретать лучше всего с гидроаккумулятором средних размеров. Большой гидроаккумулятор ни к чему, а маленький плох тем, что насос будет периодически включаться и отключаться при малом потреблении воды.
Устанавливать станцию надо в сухом тёплом месте, лучше где-нибудь в подсобке. Учтите такой момент, от того на сколько будут герметично смонтирован всасывающий патрубок, зависит вся работа системы. Подсоса воздуха нигде не должно быть.
Какие применить трубы для водопровода? Для внутренней разводки рекомендую полипропиленовые трубы. Это лучший вариант на мой взгляд. Сделал один раз и забыл о них на всю жизнь. Надо только приноровиться их паять. Металлические трубы сегодня уже не актуально, медные дорогие, металлопластиковые – не практичные (слабое место – фитинги). Для наружного подвода воды лучше использовать трубы ПВХ. Это тоже пластик, который часто используют службы водоканала.

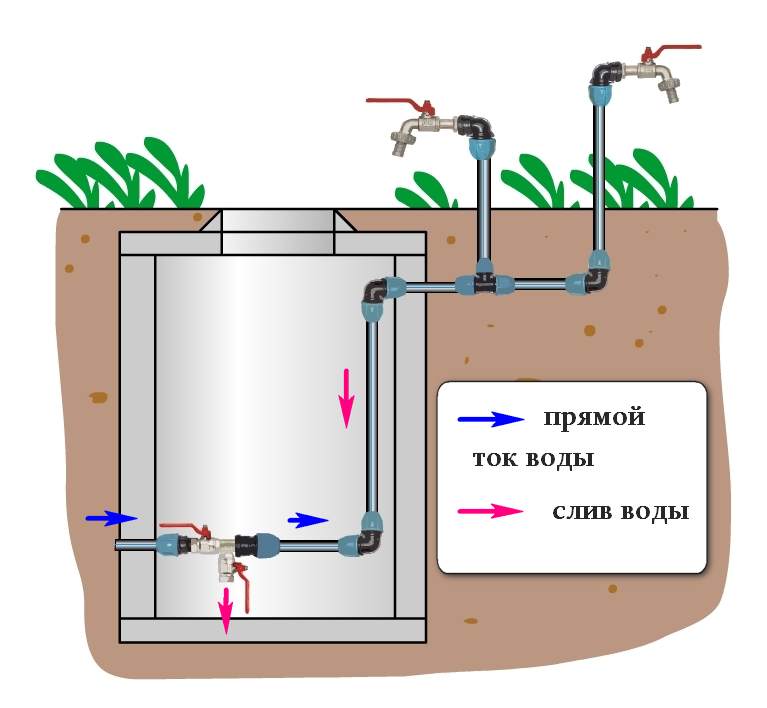

Труба зимнего водопровода с клапаном
Для местности, где бывают морозы более -20оС зимой, водопровод в бане без отопления можно просто дооборудовать диффузионным сливным клапаном. Процесс обустройства клапанного слива выглядит следующим образом:
- Под полиэтиленовой трубой водопровода, в удобном месте, можно даже в помещении бани, пробивается в грунте мини-скважина на глубину промерзания плюс 50-60 см. Диаметр пробитого отверстия чуть больше диаметра водопроводной трубы;
- В зоне над мини-скважиной в полиэтиленовую магистраль впаивают U-образное колено, тоже пластиковое. В нижней точке колена врезают штуцер, на который и одевают сливную пластиковую трубу, длиной, равной глубине мини-скважины;
- На конец сливной трубки одевают чехол из плотного геотекстиля. Внутрь мини-скважины засыпают небольшое количество песка, чтобы торец сливной трубы, подключенный к колену водопровода, слегка упирался в песчаную подушку.
Совет! Перед тем как сделать скважину для воды в бане, нужно будет провести небольшую разведку глубины залегания водяных пластов. Иначе вместо слива в грунт можно попасть на подземный ключ, и тогда вся выполненная работа и усилия будут напрасными.
Понятно, что при работе под давлением часть воды, идущей по пластиковой трубе водопровода, попадет в грунт. Но это будет совсем небольшое количество, не более 20-25 л в течение целого дня активного пользования баней. После того как вентиль на входе будет перекрыт, вся оставшаяся в трубе зимнего водопровода влага начнет стекать в колено. Через 20-30 минут вода начнет замерзать, расширяться и выдавливать излишки в грунт. Никаких негативных последствий для водопровода бани не наступает.
Достоинства и недочеты летнего водоснабжения
Для обустройства летнего мобильного водоснабжения необходимо приобрести труб для наружной укладки системы. Это комфортабельно, но на время холодов систему следует демонтировать. Но народные умельцы приспособились при применении твёрдых стальных труб оставлять их на зиму на месте, за ранее утеплив.
Самая легкая и примитивная схема водоснабжения бани средством поочередно соединенных между собой силиконовых шланг или остатков металлопластиковых труб. Данный вариант может быть временным в период монтирования стационарного варианта. В случае если употребляется шланг, специалисты советуют использовать продукт с армированными нитями. Вся система строится под уклоном, который позволяет сливать воду при необходимости. И не глядя на то, что представления профессионалов относительно необходимости наклона расползаются, лучше сделать потому что лучше. Погода может поменяться резко, может быть не много не успевать демонтировать систему, а с наклоном вы можете слить воду и не беспокоиться за целостность всей конструкции, а по свободе нормально собрать части до последующего сезона.

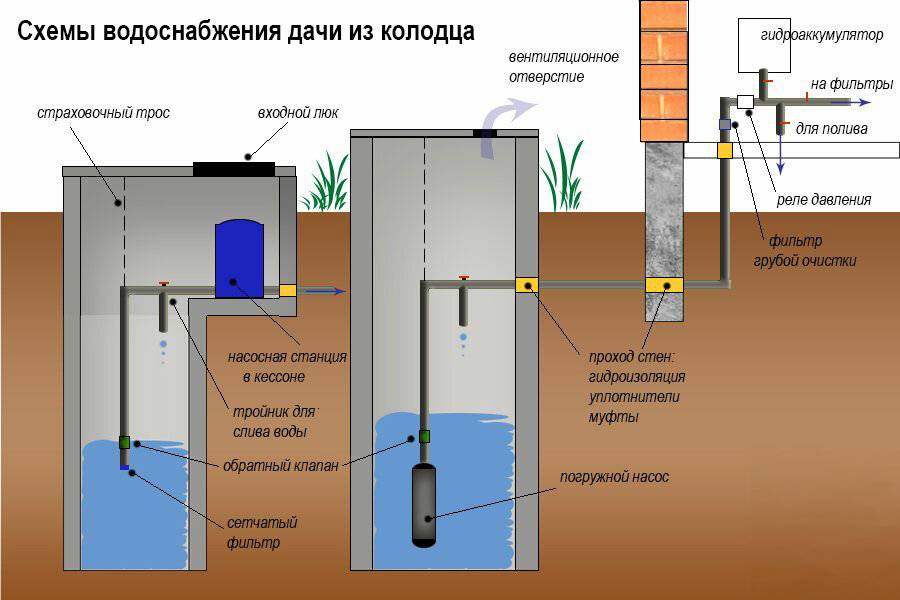

В случае если вода поступает из колодца, необходимо оборудовать систему так, чтобы вода В том же направлении и сливалась. Для этого следует установить краны и выключатель. Все эти меры окажут помощь обезопасить систему от разрушения и выхода из строя.
Система отвода воды с пола до наружной канализации
Сливать воду с пола в наружную канализационную сеть можно двумя способами: с помощью трапа и через бетонную воронку под полом.
Трап
Идея использования трапа для отвода воды появилась недавно. Поэтому при его монтаже иногда делаются элементарные ошибки. Как их избежать, и поговорим.
Трап в бане — это элемент канализационной системы, обеспечивающий отвод воды с пола в наружные сточные сети. Устанавливается в парилке и моечном помещении на уровне пола или под деревянным сплошным или проливным полом в бетонной воронке. Состоит из корпуса, сифона, затвора, отводящей трубы и решетки.
Основные функции:
- отвод воды с пола в систему канализационных труб;
- первичная фильтрация стока;
- перекрытие потока неприятных запахов с выгребной ямы.
Трапы могут быть нескольких видов:
- вертикальные — подвод канализационной трубы к сифону производится снизу, что увеличивает скорость водоотвода, но требует заглубления всей системы;
- горизонтальные — отводная система крепится к трапу сбоку. Но здесь обязательно нужен уклон всех труб.
Отличаются трапы и по виду затвора. Он может быть:
- водяным (гидрозатвор). Самый простой и надежный. Однако в бане он не применим по двум причинам: может высохнуть, если парилкой долго не пользовались или замерзнуть зимой;
- мембранным — открывается под давлением водяного потока. Для бани они непрактичны — требуется постоянное увлажнение запирающего элемента. Иначе теряется его эластичность и запахи из канализации попадают в помещение;
- поплавочным — шарик всплывает при поступлении воды;
- маятниковым — шторки (лепестки) под давлением воды уходят вниз, а закрываются за счет противовесов, расположенных снаружи трубы.
Критерии выбора
Выбирая трап, а их разнообразие в торговой сети поражает, необходимо обратить внимание на следующие характеристики:
- диаметр канализационной трубы, чтобы была возможность соединиться без промежуточных элементов (переходников);
- способ соединения с системой канализации: вертикальный или горизонтальный;
- пропускную способность, чтобы не оказалось, что наружные сети диаметром 100 мм, а трап — 50 мм или, наоборот, в результате чего вода уходит с задержкой (труба диаметром 10 см пропускает 2,3 л/с);
- внешний вид — здесь можно подобрать под любой пол: деревянный, керамогранитный;
- материал изготовления. Метал надежней, но дороже. Для бани оптимальным решением является высокопрочный пластик или комбинация из нескольких материалов. Например, сифон из полиэтилена, а решетка металлическая;
- вид затвора.
Монтаж трапа
Монтаж трапа выполняется после установки отводящей трубы до заливки стяжки при использовании ленточного фундамента. При этом необходимо соблюдать несколько важных требований:
решетка трапа не должна выступать над поверхностью пола. Обычно она располагается на одном уровне
Но лучше, чтобы была чуть-чуть заглублена;
пол в бане со сливом через трап должен иметь уклон в сторону решетки, чтобы вода быстро уходила самотеком;
зазоры между полом и трапом нужно хорошо герметизировать, чтобы влага не просачивалась в подполье;
при использовании вертикального трапа важно рассчитать глубину заложения отводной канализационной сети. Для этого следует посмотреть руководство по сборке сифона, где указаны минимальные параметры для каждого узла (только в сухом затворе рабочий участок может быть от 3 до 7 см), а также учесть необходимость установки тройника для приема воды с моечного отделения или парной (зависит от места подсоединения к канализационной сети).
Сборка трапа ведется в следующей последовательности (на примере деревянного пола):
до настила досок вся система водоотвода собирается. В нее заливается вода в большом количестве. Если протечек не наблюдается, трап разбирается;
Проверяется, насколько правильно собрана система водоотвода.
- настилается пол из половой доски (должны быть шип и паз). Как это правильно сделать, можно посмотреть здесь;
- с помощью измерительных инструментов находится месторасположение приемной канализационной трубы, после чего на поверхности пола рисуется отметка для сверления отверстия под трап. Оно должно быть с небольшим зазором;
электролобзиком вырезается отверстие;
- стамеской высекается квадрат под решетку;
- устанавливается трап;
- зазор между решеткой и полом герметизируется.
А сейчас рассмотрим, как сделать слив в бане под полом с помощью бетонной воронки. Сразу отметим, что заливать стяжку с уклоном мокрым способом трудоемко и сложно — процесс подробно описан здесь. Проще воспользоваться полусухим методом укладки бетона, что позволяет без особых проблем получить требуемый угол наклона поверхности в любом месте подполья. Как выполняется полусухая стяжка подробно описано в работе «Как делается полусухая стяжка пола?»
Нюансы теплоизоляции колодца
Если колодец построен по традиционной технологии и имеет бревенчатый сруб- вода в нем не замерзает даже в самые сильные морозы, поскольку дерево является прекрасным природным теплоизолятором.
А вот используемые все шире бетонные кольца прекрасно проводят тепло, передавая холод от промерзшего грунта. Особому риску замерзания подвержены колодцы с высоким уровнем зеркала вод.
Для утепления бетонного колодца придется откопать кольца на глубину промерзания для данного региона (плюс небольшой запас на случай особо холодной зимы). Далее кольца обкладываются узкими полосами пеноплекса так, чтобы обеспечить максимальное прилегание к бетону. Щели между листами и кольцами и стыки задуваются монтажной пеной. Пенопласт для этой цели не подходит- он будет раскрошен при засыпке грунтом. Минеральная вата неминуемо пропитается влагой и потеряет свои теплозащитные свойства.
Домик над колодцем также следует утеплить пеноплекса- этот материал не боится влаги.
Насосы и трубы для водоснабжения
Бытовых насосов для подачи воды существует огромное количество, они в широких пределах отличаются техническими характеристиками. При выборе конкретной модели и типа нужно учитывать индивидуальные особенности водоснабжения бани: глубину забора воды, высоту подачи, длину трубопроводов и необходимость автоматизации водозабора. Рассмотрим каждый тип насосов более подробно.
Поплавковые

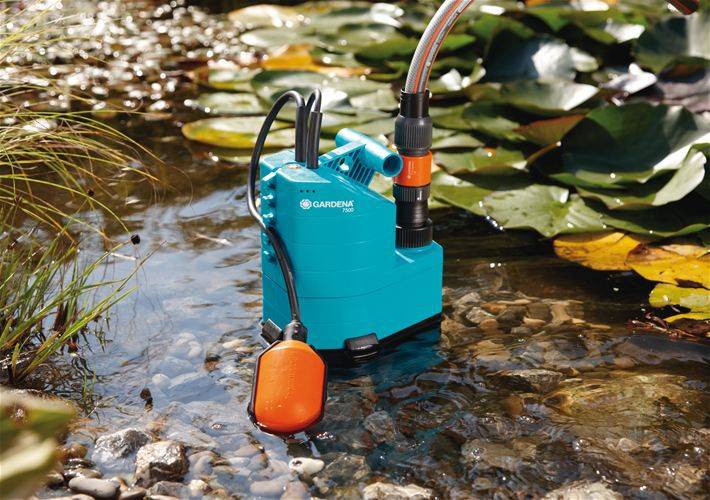

Поплавковые насосы
Устанавливаются на поверхности водозабора открытых источников воды: пруд, река или колодец. Пригодны только для летнего водоснабжения.
Поплавковый насос – фото
Недостатки – относительно небольшая мощность и отсутствие встроенных систем автоматического включения/выключения, могут работать только при плюсовых температурах, требуют установки емкостей под воду.
Преимущества – независимость от уровня воды в источнике, поплавковые насосы плавают на поверхности водозабора, всасывающий патрубок всегда находится под водой, вместе с ней поднимается/опускается.
Погружные
Дренажный погружной насос
Погружаются под воду на небольшую глубину, после погружения фиксируются нержавеющими тросиками или прочными полиамидными веревками.

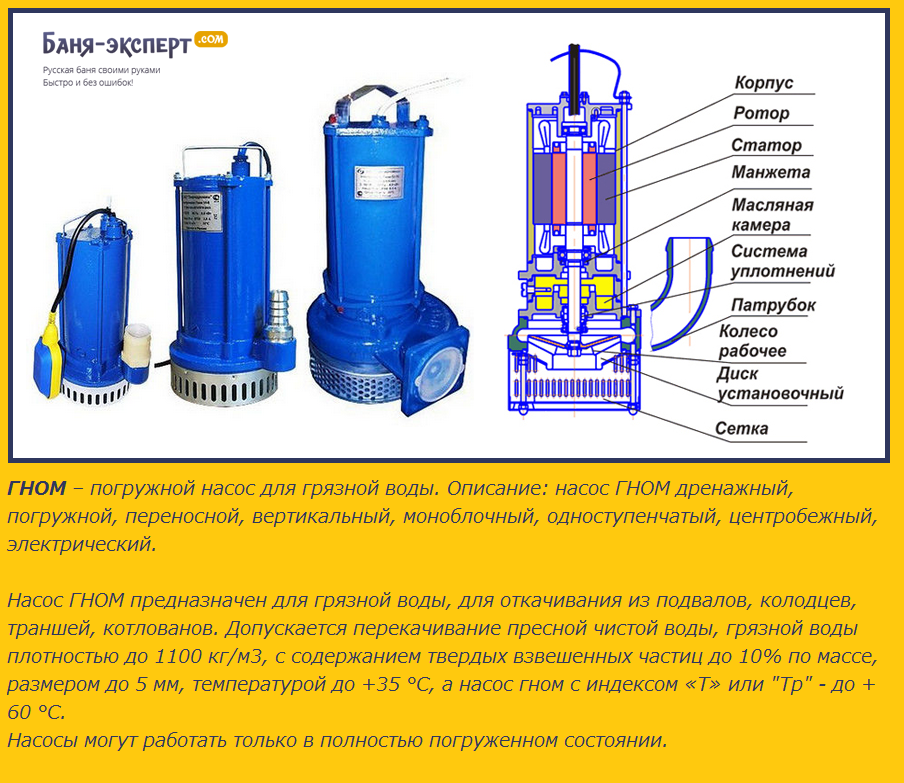

Насос ГНОМ
Преимущества – допускается использование при отрицательных температурах – постоянно находятся под поверхностью воды.
Это же преимущество может стать недостатком – при значительном понижении уровня воды в источнике всасывающий патрубок оголяется, работа насоса прекращается. Не отличаются большой мощностью, требуют отдельных накопителей воды, не имеют встроенной электроники управления.

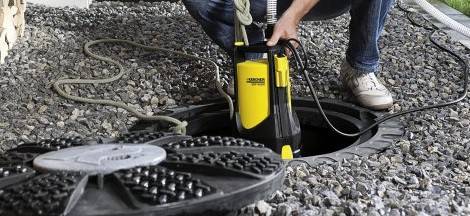

Монтаж погружного насоса в колодец
Поплавковые и погружные насосы, в отличие от других типов, могут подавать воду гибким шлангами, у них нет магистралей, работающих с разрежением. Что касается автоматики, то ее можно сделать самостоятельно или приобрести отдельно в специализированных магазинах. Эти два типа насосов относятся к категории самых дешевых, используются главным образом во время установки летнего водоснабжения бани. Их легко обслуживать и ремонтировать, они всегда находятся в зоне быстрого доступа.
Процесс опускания погружного насоса в колодец за трос
Насосы с гидроаккумуляторами
Довольно новое оборудование, универсального использования.

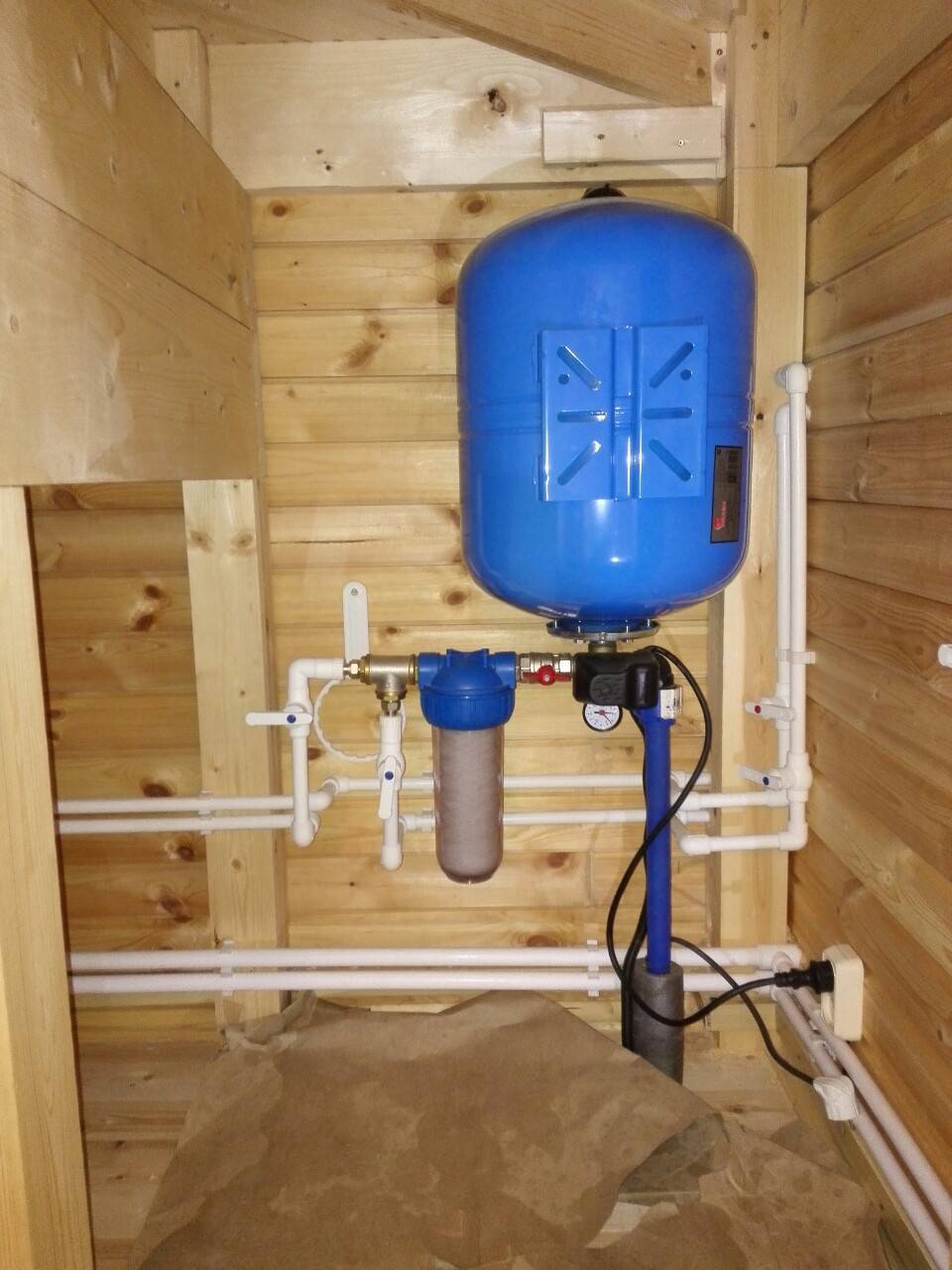

Насосы с гидроаккумуляторами
Преимущества
Имеют встроенную автоматику включения/выключения в зависимости от давления в гидроаккумуляторе – есть возможность подключать любое оборудование, напор воды имеет стабильные показатели. По мощности значительно превосходят вышеописанные, для них не требуются дополнительные емкости под воду. Могут как всасывать воду с определенной глубины, так и подавать ее на расчетную высоту
Во время выбора конкретной марки внимательно изучайте инструкцию к насосам, обращайте внимание на глубину всасывания и высоту подачи, это очень важные критерии. Насосы с гидроаккумуляторами могут брать воду как с открытых источников, так и с неглубоких скважин

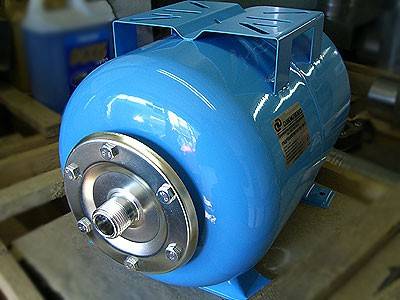

Гидроаккумулятор горизонтального типа
Недостатки
Довольно высокая стоимость, допускается монтаж только в теплых помещениях. Если есть вероятность промерзания бани, то нужно решать вопросы с утеплением насоса или сливать с него воду. Сливать/заливать воду довольно долго, кроме того, придется устанавливать дополнительную водозапорную арматуру для слива воды с вертикальных стояков трубопроводов. Еще один недостаток – агрегаты довольно шумные, постоянное включение/выключение электрического двигателя может вызывать чувство дискомфорта.
Глубинные

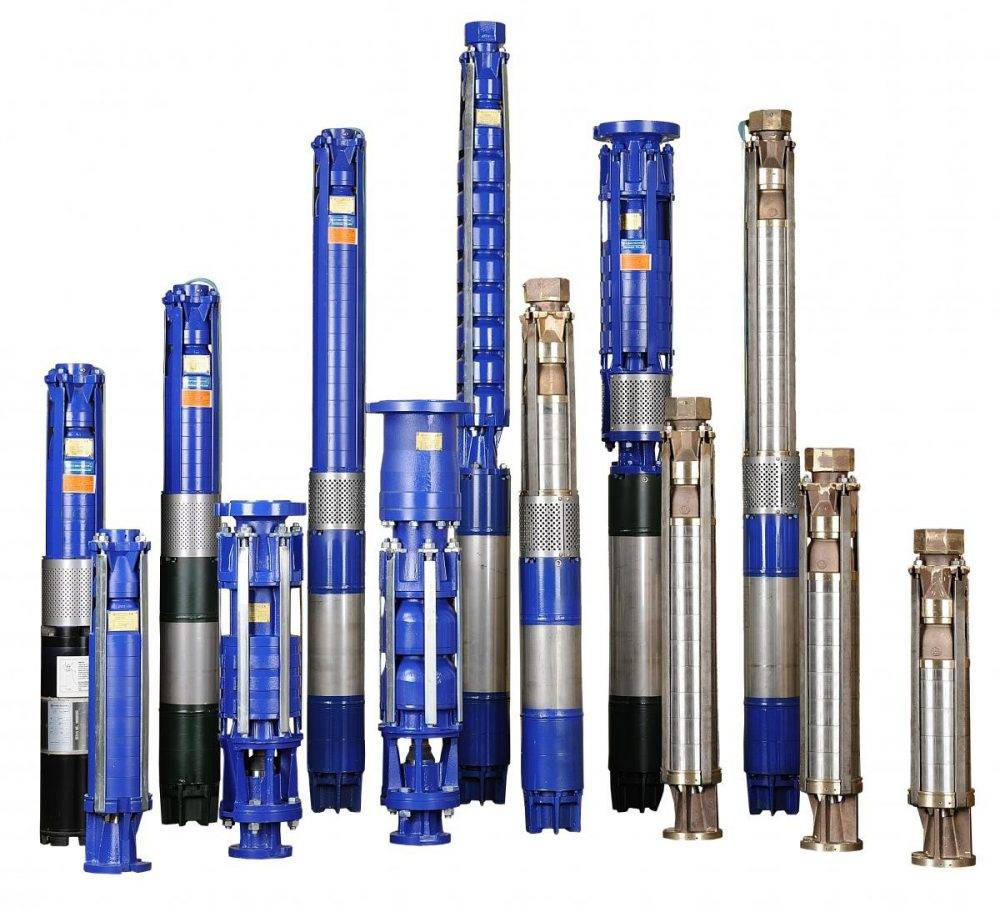

Глубинный насос для скважины
Самые дорогие, надежные и мощные насосы. Применяются для установки в глубоких скважинах, имеют собственную многоступенчатую защиту от заиливания и коротких замыканий. Использовать только для одной бани экономически невыгодно, рекомендуется приобретать такие насосы для устройства водопровода во всех строениях, имеющихся на дачном участке. Недостаток – требуется накопитель воды, в большинстве случаев в этих целях используется водонапорная башня Рожновского.
Водонапорные башни Рожновского различных объемов
Глубинные насосы опускаются в скважины только на металлических трубах, применение пластиковых исключено.
Глубинные насосы

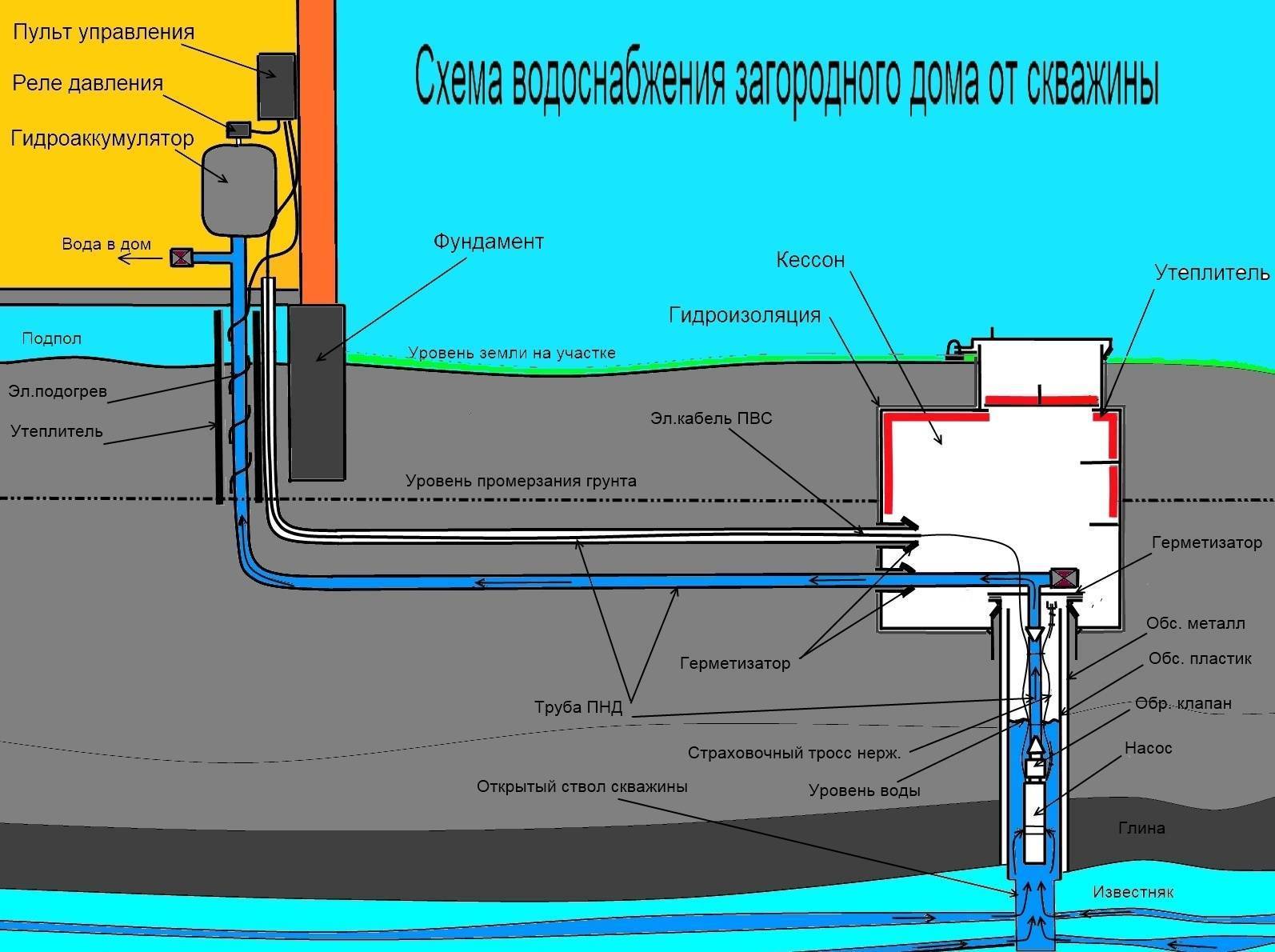

Схема подключения глубинного насоса
Типы водоснабжения
В зависимости от периодичности использования бани водоснабжение может быть летним или всесезонным.

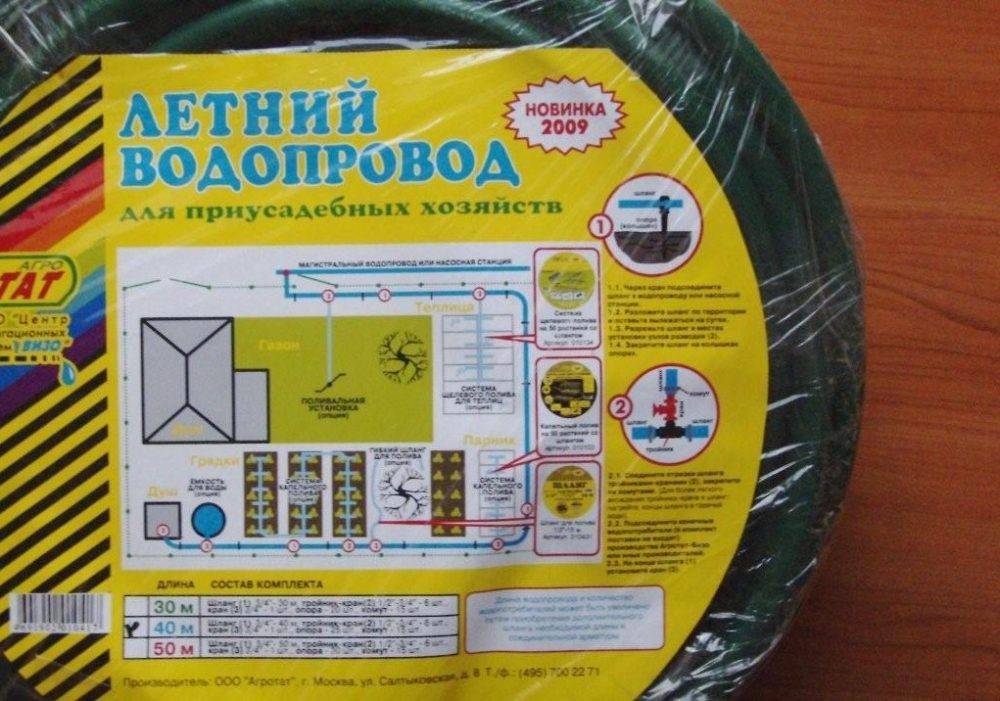

Летнее водоснабжение
Принципиальная схема водоснабжения
Самый простой, но и самый неудобный способ водоснабжения.
Преимущества
Водопроводные трубы прокладываются по поверхности участка, не требуется выполнять большой объем земляных работ для копания траншей. Можно пользоваться дешевыми мягкими шлангами, значительно уменьшается количество дорогостоящей водопроводной арматуры, шланги можно класть по самому короткому маршруту от источника воды до бани. И главное преимущество – дешевизна обустройства летнего водоснабжения.
Летний водоподвод

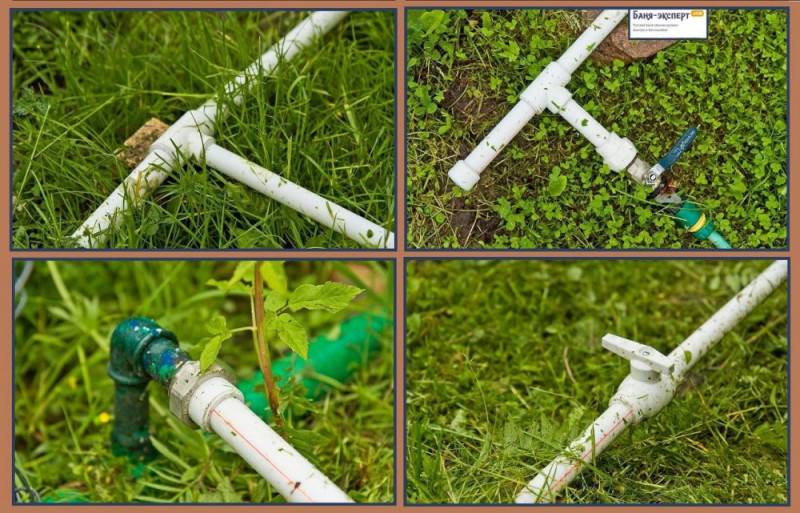

Разводка труб для летнего водопровода
Недостатки
Каждый сезон шланги нужно убирать в теплое помещение, в поверхностных трубах полностью спускать воду. Если внезапно ударили ночные заморозки, то шланги и трубы могут выйти из строя, а для покупки новых потребуется немалая сумма денег. Но самый главный недостаток – невозможность принимать банные процедуры зимой. Если же возникает необходимость пользоваться баней в зимний период времени, то нужно устанавливать в помещениях тару под воду и носить ее ведрами.
Летний водопровод
Летнее водоснабжение делают в крайних случаях, и то лишь как временное решение проблемы. Существует несколько причин, не позволяющих сразу сделать зимний подвод воды, и это не только отсутствие финансов. К примеру, на участке могут продолжаться строительные работы на других объектах, что не позволяет копать траншеи в необходимых местах или есть возможность подключения к общим инженерным сетям, но требуется время для согласования различных разрешительных документов и т. д.
Зимой в неотапливаемой бане замерзает вся имеющаяся вода
Зимнее водоснабжение
Как свидетельствует практика, даже те владельцы бань, которые вначале делали летнее водоснабжение, со временем обязательно переделывают его на зимнее. Поэтому мы советуем сразу делать зимний вариант, не терять время и деньги на временные водопроводы.
Зимнее водоснабжение
Преимущества
Главное – бесперебойное наличие воды в любое время года. Нет надобности следить за температурой воздуха и переживать о сохранности труб и шлангов во время внезапных заморозков. Кроме того, не теряется время на периодический демонтаж оборудования и повторное его подключение.
Монтажная схема зимнего водоснабжения
Недостатки
Главный недостаток – возрастание сметной стоимости производства работ и покупки оборудования. Второй недостаток – довольно большой объем земляных работ и возникновение проблем, связанных с такими работами.
Вывод – все равно делайте зимнее водоснабжение, в итоге это даст вам возможность сэкономить деньги и время. Лучше один раз израсходовать денежные средства на настоящее водоснабжение, чем вначале устанавливать временное, а потом все равно переходить на зимнее.
Теперь рассмотрим, какое оборудование используется для водоснабжения бани.
Обустройство водопровода от скважины до бани
Для зимнего водоснабжения бани источник утепляют. Сооружают кессон из кирпича или других материалов. Ему нужно прочное бетонное основание с гидроизоляцией. Стенки также обмазывают битумом или покрывают снаружи рубероидом. Такие меры защитят сооружение от подтопления. По глубине кессон располагают ниже промерзающей почвы, а ширина должна обеспечить пространство, чтобы там свободно помещался человек для обслуживания скважины.
Сооружение утепляют. Так как оно находится в земле, защита от мороза необходима только сверху. Устанавливают двойной люк с утеплителем. Если местные климатические условия суровые, не помешает теплоизоляция стенок снаружи.
На подающей трубе устанавливают сливной кран. От него идет короткое колено в шахту. Чтобы слить влагу из бани, вентиль открывают на 10 минут, затем закрывают.
Как правильно выбирать насос
В любом случае подача воды в систему водоснабжения производится при помощи насоса. Предполагается использование погружного или вытяжного устройства, исходя из того, насколько глубоко залегают воды. Важными параметрами при выборе также являются: диаметр скважины/колодца, а также предположительно давление воды в системе. Профессионалы рекомендуют использовать установки с гидравлическими аккумуляторами.
Также при выборе стоит уделить внимание защите насоса от низких температур. Обычно схема водоснабжения бани зимой не изменяется сильно, но все же насос должен быть защищен от переохлаждения и замерзания
Особенно, если баню используют редко.
Из-под земли в водопровод вода подается по специальной трубе, опущенной ниже уровня, на котором грунт начинает промерзать. На стыке двух труб производится герметизация. Гидроизоляционные работы производятся при помощи фиброрезины, силиконового герметика, жидкого стекла или клея под укладку керамической плитки в уличных условиях.
