Обустройство приточных и вытяжных отверстий
Проектируя баню нужно сразу предусмотреть расположение отдушин в стенах или фундаменте. Их проще будет сделать в процессе строительства, а не пробивать после его завершения. В случае с принудительной вентиляцией их размеры не особо важны, так как обеспечивать нужный воздухообмен будет вентилятор рассчитанной мощности.
Проще заложить отрезок трубы при заливке в фундамент, чем высверливать продух в застывшем бетоне Источник readmehouse.ru
Другое дело, как правильно сделать вентиляцию в парилке бани, если использование механизмов не предусмотрено. Для хорошего естественного воздухообмена сечение приточного отверстия должно быть достаточным. Его рассчитывают по нормативу, который регламентирует зависимость этого сечения от объема помещения. На каждый кубометр вентилируемого пространства необходимо закладывать продух с площадью сечения 24 см2.
Если взять наш пример с парилкой 2х3х2,2 м, то её объем будет равен 13,2 м3. Умножив его на 24 получим 317 см2. Чтобы определить диаметр круглого отверстия с такой площадью, используют преобразованную формулу площади круга: делят её на число Пи и извлекают из полученного значения корень квадратный. Радиус нашего отверстия получается равным 10 см, соответственно его диаметр должен быть 20 см.
Радиус находят по обратной формуле площади круга Источник ds04.infourok.ru
Ещё проще найти длину стороны квадратного отверстия – оно будет равно примерно 18 см. Стороны прямоугольника подбираются также в соответствии с площадью сечения – например, 10х32 см.
Для обустройства круглых продухов используют стальные или пластиковые трубы соответствующего диаметра или чуть больше, а каналы в стене прямоугольной формы делают в виде деревянных коробов из досок.
Вытяжное отверстие, как уже упоминалось, следует делать больше приточного. Зазоры между стеной и стенками канала заполняют паклей, другим утеплителем либо запенивают.
Ещё один важный момент в таком деле, как сделать отдушину в бане – это защита с внешней стороны от проникновения в канал насекомых, грызунов, мусора. Для этого снаружи отверстие перекрывают сеткой или решеткой.

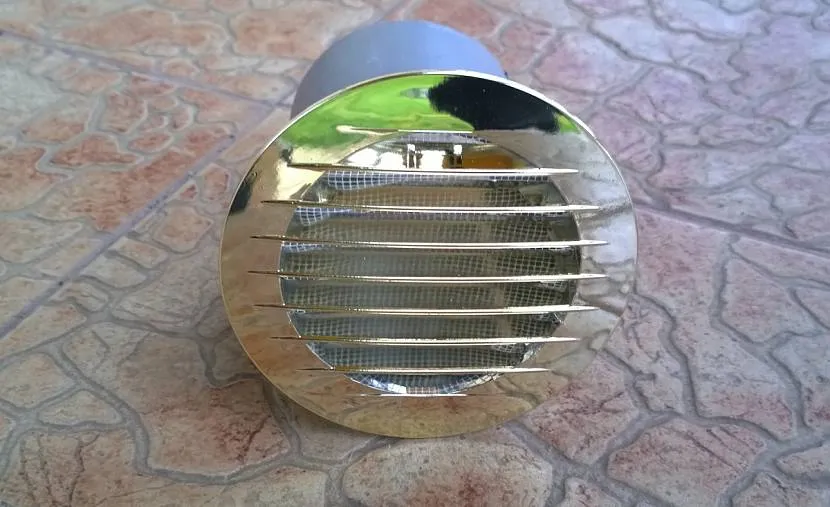

Вентиляционная решетка с сеткой от насекомых Источник www.video-sovety.ru

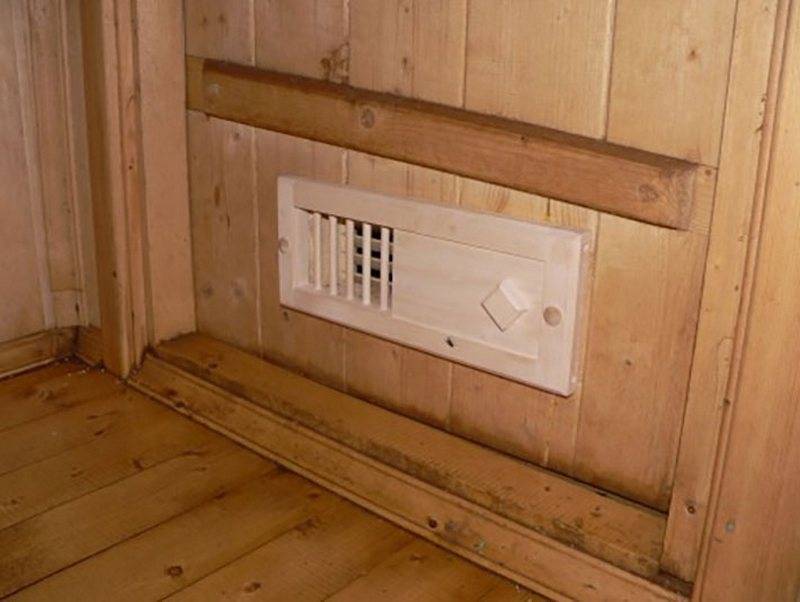

А внутри для регулирования интенсивности воздушного потока устанавливают задвижки, частично или полностью перекрывающие отверстия, когда это необходимо. Например, зимой тяга из-за огромной разницы между низкой температурой уличного воздуха и высокой в бане, возрастает настолько, что холодные потоки не успевают нагреваться от печи и быстро выстуживают помещение. Её уменьшают с помощью задвижки, оставляя лишь небольшую щель или совсем перекрывая отдушину на время принятия процедур.
Пол и подпол
Отвод просочившейся влаги, это основная функция, которую обеспечивает вентиляция пола в бане, схема обычно не имеет никаких регулировок и задвижек. Это — несколько отверстий, постоянно открытых. Их предусматривают заранее при строительстве фундамента. Отверстия располагают на противоположенных стенах цоколя. Их сечение примерно такое же, как для гнезд лаг. При заливке бетона можно использовать один и тот же шаблон.
Важно! Для столбчатых фундаментов предусматривать вентиляцию заранее не нужно. Отверстия закладываются только на стадии кладки цокольных стен.. Для бани на винтовых сваях вентиляция подпольного пространства предусматривается только в том случае, если фундамент имеет плотную облицовку со всех сторон
В материале облицовки делаются такие же прямоугольные отверстия, как и в обычном ленточном фундаменте
Для бани на винтовых сваях вентиляция подпольного пространства предусматривается только в том случае, если фундамент имеет плотную облицовку со всех сторон. В материале облицовки делаются такие же прямоугольные отверстия, как и в обычном ленточном фундаменте.
Каким должно быть устройство вентиляции в бане
Принцип действия системы вентиляции в бане прост:
- Свежий воздух поступает через заборные отдушины (в нижней части).
- После смешения с воздухом, нагретым печью-каменкой, происходит распределение от потоков по всему помещению.
- Отработанный воздух уходит через отдушину (в верхней части) в параллельной стене наружу.
Из этого следует что:
- Вытяжной проём нерационально делать в потолке, это ведёт к быстрому выстуживанию помещения.
- Размеры отдушин определяются, исходя из размеров комнаты (24 см на 1 кубометр).
- Задвижки на продухах выполняют функцию регулирования потока.
Вентиляция в русской бане должна:
- непрерывно доставлять внутрь свежий воздух для оздоровительного эффекта банных процедур;
- обеспечивать после окончания банного дня полноценную и скорую просушку всех помещений во избежание биологического заражения стен и перекрытий.
Правильная вентиляция в бане не должна:
- снижать температурную норму за счёт притока холодного воздуха;
- влиять на закономерность распределения тепловых потоков;
- выводить из парной горячий и влажный воздух, не содержащий углекислого газа.
Отверстие на выходе по размеру должно быть больше приточного, иначе не будет поступления воздуха извне.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещении Источник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

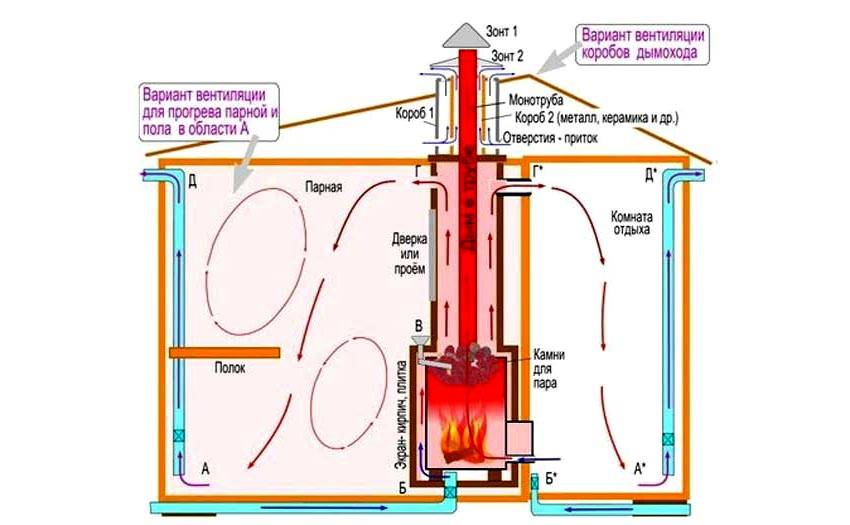

Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парную Источник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздуха Источник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

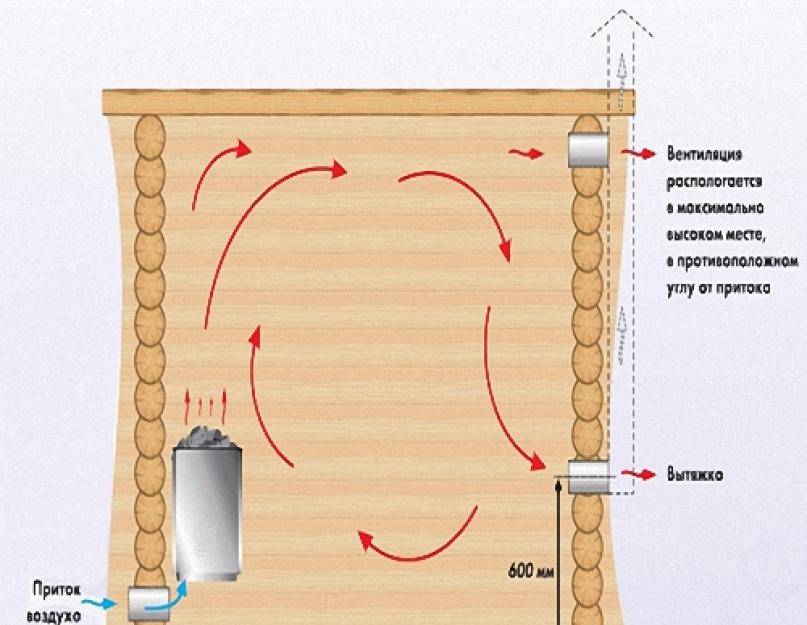

Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагрева Источник ventilation-conditioning.ru Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении
Вытяжка естественной вентиляции Источник stroyfora.ru Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Как работает вентиляционная система в бане?
Прежде всего, работа вентиляции основывается на элементарных законах физики. Внутри парной воздух циркулирует через два вида вентиляционных отверстий:
- приточные;
- вытяжные (отточных).
Приточные отверстия, как правило, расположены, возле печи или в стене, ближе к полу.
Вытяжные же располагаются немного ниже потолочного уровня, напротив приточных.
Часто допускаемая ошибка — расположение отточного отверстия в потолке. Это приводит к тому, что парная будет быстро выстужаться и посетители бани не смогут получить желаемый эффект.
Систему вентиляции в бане можно подразделить на 2 вида:
- Естественная, которая проходит через все строение.
- Принудительная, которая используется исключительно в процессе парения и включается только по желанию.
Оба вида вентиляционных систем работают по одному алгоритму: через отток вытесняется углекислый газ, а через приток свободное пространство наполняется свежим воздухом
При строительстве вентиляции важно учесть главное правило: приточные вытяжки должны быть ниже, чем отточные
При обустройстве вентиляции стоит помнить о том, что приток и отток должны находиться в одном тепловом режиме. Рекомендуется приток/отток выводить на улицу, потому как воздух в предбаннике недостаточно насыщен кислородом.
Общие правила организации вентиляции в парилке
Какой бы вариант вентиляционной системы вы не выбрали, обустраивать ее нужно по определенным правилам.
Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе возведения бани, так как пробивание каналов в уже готовой конструкции – очень затруднительный процесс. Идеальный вариант – определиться с подходящей схемой во время проектирования русской бани, чтобы своевременно внести все необходимые правки в рабочий план.
Во-вторых, габариты вытяжного отверстия должны быть приблизительно такими же, как и размеры приточного проема. Во всяком случае, «выход» не должен быть меньше «входа», иначе нельзя будет обеспечить полноценный отток отработанного воздуха из парилки. А чтобы ускорить этот процесс, разрешается увеличивать габариты вытяжного проема и даже обустраивать в одном помещении два «выхода».
Сделайте задвижку, чтобы перекрыть поток воздуха в холодное время года
В-третьих, чтобы регулировать воздушный обдув парилки, все отверстия вентиляции должны быть оснащены специальными задвижками или жалюзи. Они пригодятся вам в нескольких ситуациях: при разогреве парилки, когда отдушины нужно будет прикрыть для быстрого повышения температуры до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться в теплое помещение.
В-четвертых, сечение отверстия вентиляции должно соотноситься с площадью парилки в пропорции: 1 куб. м площади – 24 см сечения. Если отверстия будут маленькими, воздух в помещении не сможет быстро обновляться.
Безусловно, организация вентиляции в бане своими руками – задача не из самых легких. Но она принципиально необходима: без воздухообмена о комфорте, безопасности и долговечности парилки можно забыть. Теперь вы знаете главные правила и тонкости этой работы – если будет их неуклонно придерживаться, точно сможете сделать качественную вентиляционную систему даже без профессиональной помощи.
Схемы
Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.
Приточно-вытяжную систему, которая обязательно должна отвечать нескольким вообще не сложным правилам и условиям:
Отверстия для отвода отработанного воздуха делают на противоположной стене от той, где размещены приточные. Причем, чем выше их расположить, тем более сильную тягу можно обеспечить
Но для бани это не всегда является лучшим выходом, поэтому важно правильно рассчитать силу тяги
Естественная
Этот вариант оптимален для большинства бань, поскольку он дешевый и при этом довольно эффективный.
Самый простой способ получения воздуха для дыхания в парной – расположение небольшого окошка рядом с полком и двери в предбанник. Окно и дверь открывают между заходами во время отдыха. По возвращении в парную закрывают и снова парятся.
Для просушки парной делают маленький продух. Одни монтируют его в дальнем углу под потолком, другие под полком. Места размещения этих отверстий необходимо определять, исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня.
Вентиляционные отверстия должны находится на одном уровне от пола. Так входящие потоки воздуха нагреваются от печи и поднимаются вверх, остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в парилке отверстия можно закрыть заслонками.
Размеры отдушин должны примерно 300-400 кв/мм. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, поэтому степень открывания заслонок нужно регулировать.
Принудительная

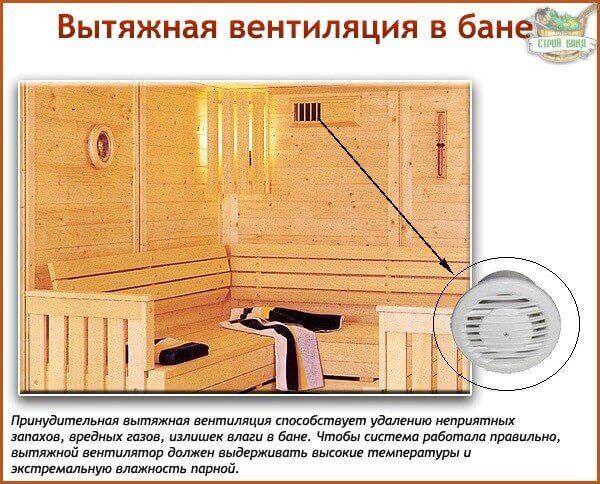

В такой схеме перемещение воздушных потоков осуществляется с помощью вентиляторов, установленных в вентиляционных отверстиях. Монтаж вентиляторов позволяет быстро обновить воздух. Этот вариант хорошо подходит, когда в бане установлен парогенератор.
У принудительной схемы вытяжки есть ряд преимуществ перед естественной:
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху будет слишком жарко.
Если печь установлена не в парилке, используется другая схема вентиляции:
- Возле отопительного устройства на высоте 300 мм от уровня пола делается приточное отверстие.
- На противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм от потолка.
- Иногда приточное отверстие делают внизу стены за печью, чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно.
- На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 м от уровня пола, а другой – под потолком.
При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.
Вентиляция по Басту
Система получила широкую популярность, благодаря легкости монтажа и эффективному распределению тепла.
Принцип Басту – это перевернутый стакан:
- Приточный и отводной воздуховод находятся на одной высоте – чуть выше уровня пола.
- Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – это и есть тяга.
- Выход разогретого воздуха находится по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу остывает и, опускаясь, попадает в вентиляцию.
Минусом системы вентиляции по Басту выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, и хуже всего, что может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.
Вентиляционные клапаны
Это еще одна схема вентиляции. Приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.
Снаружи отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.
Нужна ли вентиляция в бане в парилке?
Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?
Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.
В моечной бани
Средняя температура воздуха в моечной — 27-30 С. Интенсивный воздухообмен, как в парной, там не нужен. Забор воздуха в парную можно осуществлять из моечной. Многим удобна планировка бани, когда парное отделение компактное, а моечная довольно просторная, например, там обустраивается бассейн.
В этом случае делается вентиляция парной с топкой снаружи.
Топка и отопительный щиток выводится в моечную.
Такая конфигурация бани удобна в эксплуатации.
Для нагрева требуется небольшое количество дров.
В моечной предусматривают стандартную приточно-вытяжную вентиляцию. Трубы удобнее всего располагать над потолком и под полом, но в самом полу вентиляционные решетки не делаются.
Расположение объемных воздуховодов и вентиляционных каналов в стенах неудобно. На типовых проектах бань такое решение встречается редко, так как там малая толщина стен.
Система вентиляции в бане из сруба вообще не имеет возможности прокладки воздуховодов в стенах. Их располагают только под потолком (вытяжка) и под полом с подъемом решетки на 0,2 м (приточное отверстие).
Информация. Когда моечная и парная не используется (баня стоит без отопления) все вентиляционные заслонки нужно открывать. Когда баня будет топиться, в ней уже заранее будет самый свежий воздух.
Замеры микроклимата в парной
У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.
Термометр для измерения температуры в парилке
Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.
Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.
Правила обустройства вентиляционной системы в бане
Перед выбором вида вентиляции для бани следует изучить нюансы монтажа, учитывая особенности помещения.
Вентиляция в бане имеет следующую схему и устройство:
- Во время постройки бани нужно обязательно сделать все каналы и окошки в стенах для нормального поступления воздуха и поддержания комфортной температуры. Регулируемые отдушины монтируются после того, как проведут декоративную отделку помещения.
- Проемы для вентиляции должны быть одинакового размера. Но для ускорения оттока отработанного воздуха рекомендуется вытяжное окошко сделать немного больше, чем приточное. Для лучшей регуляции передвижения воздушных масс, а также с целью безопасности можно сделать несколько вытяжных окошек.
- Вентиляционные окошки должны быть оснащены засовами или дверками.
- Для первичного прогрева парной дверцы-задвижки нужно закрыть полностью до тех пор, пока помещение не прогреется до нужной температуры.
- Чтобы не было сырости в помещении, а также для очистки воздуха вытяжку для бани рекомендуется размещать на высоте чуть ниже потолка.
- Учитывая перечисленные нюансы и правила обустройства вентиляции в бане, можно создать в ней благоприятный климат для хорошего оздоравливающего отдыха.
Руководство по монтажу вентиляции в бане
Существует несколько простых способов организации эффективного воздухообмена в бане. Изучите каждый из них и выберите самый лучший для вашей парной.
Первый способ. Создайте отверстие для подачи свежего воздуха. Оно должно находиться за печкой, примерно в полуметре от пола. Отверстие для отвода отработанного воздуха делайте с противоположной к входному отверстию стороны, на высоте примерно 30 см от уровня пола. Установите вентилятор в выходное отверстие.
Создайте отверстие для подачи свежего воздуха
Однако слишком усердствовать тоже не нужно. Старайтесь делать отверстия на рекомендованной высоте, т.к. такие значения являются наиболее оптимальными. Отверстия рекомендуется закрыть вентиляционными решетками.
Второй способ. При таком воздухообмене оба вентиляционных отверстия будут находиться на одной стене. Работа будет вестись со стеной, расположенной параллельно по отношению к печке. Втяжной канал создается на уровне порядка 30 см от пола, вытяжной – на таком же расстоянии от потолка бани. Вытяжное отверстие оснащается вентилятором. Открытые каналы закройте вентиляционными решетками.
Вентиляция
Третий способ. Сделайте за банной печкой отверстие для поступления воздуха. Разместите втяжной канал на уровне около 20 см от поверхности пола. Вытяжной канал делается примерно на такой же высоте, но в противоположной стене. Вытяжное отверстие оснащается вентилятором. Открытые каналы закройте вентиляционными решетками.
Четвертый способ. Этот вариант воздухообмена отлично подходят для бань, напольное покрытие которых уложено со щелями для отведения воды. Сделайте входное отверстие за печным агрегатом на расстоянии около 30 см от поверхности пола. Вытяжное отверстие в случае с такой вентиляцией не делается – отработанный воздух будет уходить из бани через щели напольного покрытия, а уже после отводиться на улицу посредством общей вентиляционной трубы.
Вентилируемые полы в бане
Пятый способ. Такая вентиляция идеально подойдет для бань с постоянно работающим печным агрегатом. Входной канал установите напротив печки, отступив порядка 30 см от пола. Функцию вытяжки будет выполнять печь.
Сами же отверстия вы тоже сможете сделать своими руками. Кирпичные стены легко проходятся перфоратором, а бревенчатые любым подходящим для этого инструментом, к примеру, буром по дереву. В готовые отверстия рекомендуется вложить пластиковые трубы. Не забывайте о защитных вентиляционных решетках. В будущем вы вряд ли обрадуетесь незваным гостям в виде грызунов.
Удачной работы!
