Монтаж фундамента на винтовых сваях: Понятие и Разновидности

Виды свай

Основные виды винтовых свай

Основные виды винтовых свай для фундаментов показаны на рис. Слева – свая для вечномерзлых грунтов, песчаников и плотных суглинков с высокой несущей способностью. Столб грунта внутри нее сжимается, поэтому он держит сваю также изнутри. Для бетонирования эта свая непригодна, но подходящие для нее грунты и так отлично держат. s = (8-20 мм); L = (4-16) м с шагом в 4 м; d = 219 или 325 мм. Несомая нагрузка – до 4,5 т. Стоимость одной – от 4500 руб.

Сваи такой же конструкции благодаря невысокому ребру винта используются как бурозабивные, см. в конце. Для возможности бетонирования грунт из их стволов в таком случае вынимают специальными буровыми инструментами – ложковым буром или желонкой. Технология трудоемкая, но дает возможность строить 3-5 этажные капитальные здания прямо на вечной мерзлоте, болотах и торфяниках.

В центре свая для обычных грунтов, описанных выше. Для заборов и легких нежилых построек такие сваи можно сделать самому. s = (4-16 мм); L = (2,5-15) м с шагом в 2,5 м; d = 47, 75, 89, 108, 133, 159, 219, 325 мм. Несомая нагрузка – (0,7-2,5) т. Стоимость одной – от 2000 руб.

Справа – свая с уширенной пятой для рыхлых, пучинистых и плывущих грунтов. s = (4-16 мм); L = (3-15) м с шагом в 3 м; d = 159, 219, 325 мм. Несомая нагрузка – (1-3,5) т. Стоимость одной – от 3500 руб. Хотя ее наконечник с винтом может быть не литым или кованым, а сварным из листового металла, сделать такую самостоятельно сложно, т.к. лопасть ее винта должна иметь не менее 2-х оборотов и, сужаясь, доходить почти до острия наконечника.

Кроме этих основных типов, в продажу поступает довольно широкий ассортимент специальных свай: с многовитковыми и многозаходными винтами, дополнительными лопастями, со встроенной дренажной системой, из химически стойких материалов, и т.п. Они дороги, в индивидуальном строительстве почти не находят применения, требуют сложной технологии монтажа фундамента. Поэтому просто упомянем, есть, мол, и такие.

Об оголовках

В продаже имеются сваи с наваренными на них монтажно-технологическими оголовками. Стоят они, разумеется, дороже. Нужно иметь в виду, что монтажный оголовок необходим только для сборки на сваях деревянных домов; в прочих случаях без него вполне можно обойтись: ростверк фундамента (см. далее) из металлопрофиля приваривают прямо к стволу сваи, ее заворачивание ручным способом производят, используя технологические отверстия, а легкое машинное, при помощи мини-экскаватора, специального технологического оголовка не требует. Как устроен оголовок сваи, на всякий случай показано на рис., на сваю 133 мм. Для свай других диаметров размеры плиты остаются неизменными.

Монтажно-технологический оголовок винтовой сваи

Достоинства оснований на винтовых сваях

Для начала мы кратко перечислим преимущества винтовых свай, а затем рассмотрим каждый раздел отдельно. Итак, винтовые сваи (преимущества):

1. прочность и долговечность;
2. дешевизна;
3. лёгкость и скорость монтажа;
4. надёжность на осадочных грунтах;
5. возможность использования на склонах.

Если верить практике, то скорость разрушения бетонного основания намного выше, чем свайного фундамента. Объясняется этот тем, что железобетонные фундаменты больше подвержены осадочным деформациям, что приводит к снижению их несущей способности.

Подсчитав все затраты на устройство свайного фундамента и сравнив их с расходами на сооружение бетонного, плитного или ленточного основания, можно точно сказать, что они намного меньше. Таким образом, сооружая фундаменты на винтовых сваях, вы значительно экономите свои деньги.

Быстрота монтажа свайных оснований – это большой плюс в пользу таких конструкций. Например, чтобы устроить фундамент из винтовых свай под небольшой частный домик или баньку потребуется всего один день! Такая скорость монтажа связана с тем, что:

• нет необходимости рыть траншеи или ямы;
• не требуется использование спецтехники (для монтажа вручную небольших свай достаточно 2-3 человек);
• поскольку устройство основания выполняется без использования бетона, не нужно ждать момента его схватывания;
• для устройства такого основания не требуются особые знания и навыки.

На непрочных или осадочных грунтах можно использовать только свайные фундаменты. Ведь только такой вид основания позволяет добраться до плотной породы и закрепиться в ней концами свай. В этом и состоят основные преимущества фундамента на винтовых сваях в сравнении с другими типами оснований. Единственным основанием, на котором нельзя использовать свайные фундаменты является скала.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Краткое описании технологии монтажа

Порядок действий следующий:

1. Подготовка участка. Удаляются лишние растения и предметы, производится планировка участка, ели это необходимо.
2. Разметка. С помощью колышков отмечаются центры скважин. Необходимо соблюдать точность и аккуратность измерений, проверять соответствие диагоналей.
3. Бурение скважин. На заданную (или возможную) глубину бурятся скважины, при необходимости делается расширение — пятка.
4. В полости опускаются гильзы — отрезки пластиковых труб, свернутый в трубку рубероид. Они послужат своего рода опалубкой, препятствующей уход воды из бетона в окружающий грунт.
5. Собираются и опускаются в скважины арматурные каркасы. Их длина должна быть такой, чтобы оставалось достаточно для последующего соединения с армпоясом ростверка.
6. В скважины заливают бетон. Его тщательно штыкуют, удаляя пузырьки воздуха. После этого сваи выдерживают до полного застывания (28 дней).
7. Пока сохнет бетон, производят сборку опалубки и арматурного каркаса для ростверка. Порядок действий практически аналогичен методике строительства ленточного фундамента.
8. Когда наступает возможность, производится заливка ростверка. Бетон штыкуют, удаляя воздух, затем накрывают полиэтиленом и выдерживают 28 дней. Опалубку можно снимать через 10 дней после заливки.

После полного затвердения ленты можно переходить к дальнейшему строительству.

Виды винтовых свай

Рационально использовать свайно-винтовые фундаменты для малоэтажного строительства, при реконструкции зданий, когда необходимо исключить вибрационное воздействие, для легких построек и сооружений, а также при работе в ослабленных, обводненных и просадочных грунтах.

Широколопастные сваи

Классификация завинчиваемых свайных столбов представлена следующими разновидностями:

• Широколопастные – конструктивно представляют собой соединение ствола со шнековым лопастным наконечником. Дополнительно делятся на:
• Однолопастные – рекомендуется использовать для легких построек или под ненесущие стены;
• Многолопастные – с двумя или более лопастями, равномерно расположенными по телу ствола. Также существует вариация со шнеком постоянного сечения, расположенным по всей длине сваи.
• Узколопастные – ствол с отлитым многовитковым наконечником, соединенные с помощью сварочного шва. Наконечники бывают двух видов:
• Конусовидный наконечник – с двумя и более витками;
• Цилиндрический наконечник – обрез сваи в виде прямой фаски или в виде зубчатого фрезера.

Существует подвид винтовых свай, принципиально отличающийся от классических – это ступенчатые конусовидные сваи, диаметр которых скачкообразно уменьшается по мере приближения к наконечнику. Они также оборудованы шнеком, но из-за наличия порогов в местах изменения диаметра, обладают повышенной несущей способностью. Часто их изготавливают из высокопрочного металла и оцинковывают горячим способом, что обеспечивает усиленную защиту от коррозии.

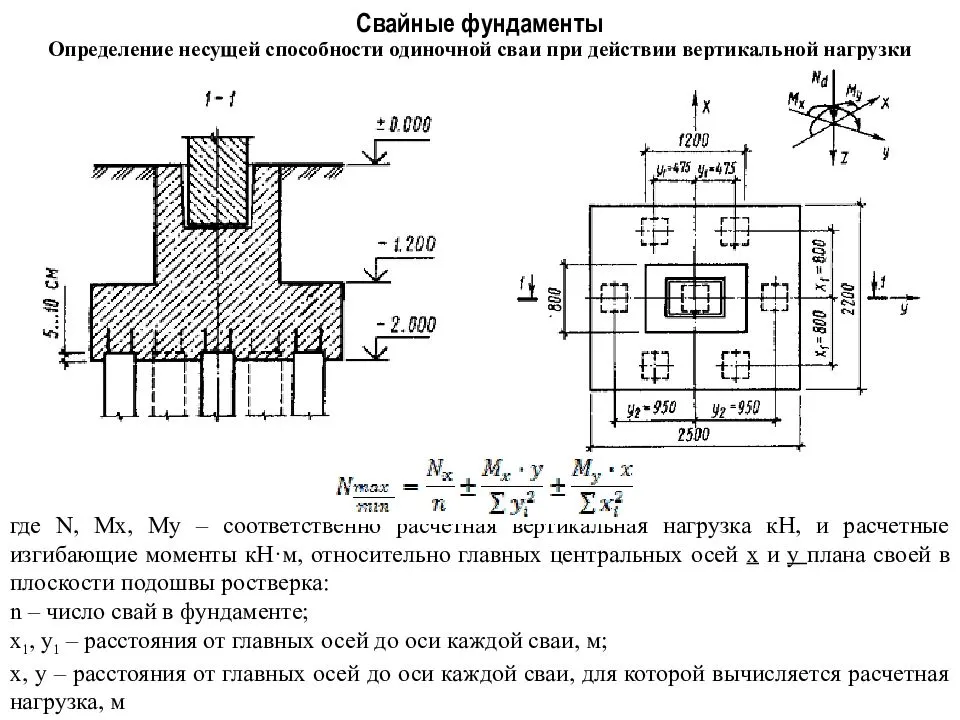

Расчет несущей способности

Нормативные документы, а именно СНиП 1.04.05-93, предлагают два метода расчета предела прочности свай. В индивидуальном жилищном строительстве обычно используются винтовые свайные столбы диаметром до одного метра и длиной до 10 метров. Их несущая способность рассчитывается в следующей последовательности:

 Расчет ведется по формуле:

Свайное поле

где kc – множитель условий работы, который зависит от разновидности нагрузки, действующей на сваю, типа грунта и определяется по Таблице № 8 вышеуказанного СНиП;

t1, t2 – коэффициенты, которые принимаются по Таблице № 9 и зависят от показателя внутреннего трения грунта под рабочей зоной сваи;

y1 – Удельное значение глинистых или характеристика линейности песчаных грунтов;

k1 – среднее значение удельного веса грунтов, расположенных в слоях выше лопасти сваи;

h1 – глубина заложения свайной колонны, отсчитываемая от верхней отметки начала бурения;

B – площадь лопасти, величина, зависящая от типа нагрузки – при работе на сжатие (работа в фундаменте), считается по внешнему диаметру лопасти, при выдергивающем воздействии (например, работа в качестве ригеля на склоне) считается за вычетом площади ствола;

ji – усредненное значение сопротивления грунта, принимаемое по Таблице № 2;

p – периметр стволовой части;

hs – длина сваи, без учета непогруженной в грунт части;

ds – диаметр лопасти шнека.

•  Результаты геологических исследований, которые покажут состав грунтов, позволят выбрать соответствующие значения коэффициентов из таблиц СНиПа;
• По схеме, указанной в СНиП 22.31.14-95 рассчитывается масса здания с учетом временных нагрузок, затем определяется нагрузка на 1 м периметра, что позволяет посчитать нагрузку на одну сваю при определенном шаге свай.

Минимальная глубина погружения винтовых свай должна начинаться от двух метров. Дальнейшие расчеты связаны с проектированием свайного поля и особенностями размещения и компоновки свайных колонн в периметре здания.

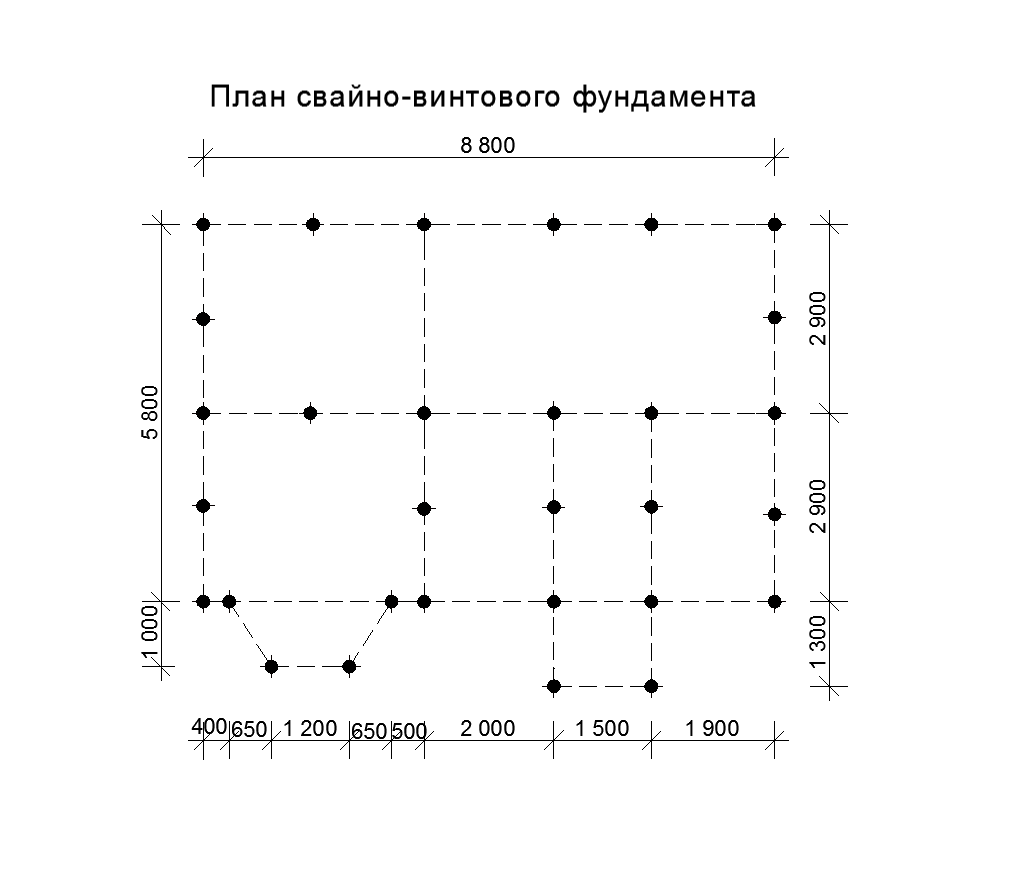

Проектирование свайного поля

Свайное поле

Особенности расположения свай связаны с тем, что в отличие от ленточных фундаментов, свайные опираются на боковые стенки скважины. Поэтому, минимальное расстояние между сваями должно равняться не менее двум-трем диаметрам сваи.

В случае с завинчиваемыми свайными стержнями, диаметр принимается по самой широкой части – шнеку. Если нагрузка предполагает устройство минимального шага свай менее рекомендуемого, следует увеличить несущую способность сваи путем увеличения длины стойки или диаметра поперечного сечения.

Поскольку обычно ростверк на свайно-винтовых фундаментах располагается над землей, максимальный шаг колонн не должен превышать двух метров. Это предотвратит прогиб балок в местах приложения наивысшей нагрузки – обычно, в центре участка. Располагать сваи можно в произвольном порядке с учетом этих двух предельных значений. Следует обязательно устанавливать сваи в угловых точках периметра. Расчет свай ведется под несущие стены –для ненесущих стен и перегородок можно увеличивать шаг колонн или брать сваи меньшей прочности.

Частые ошибки и советы, как их избежать

Ключевые моменты, которые упускают из внимания начинающие строители:

1. Отказ от геологии участка. Справочники и другие источники не дают достоверную информацию об особенностях грунта на конкретном участке. Для сокращения финансовых затрат можно провести исследование своими руками, копая шурфы в нескольких местах на участке и визуально определяя почвенный состав.
2. Отказ от армирования. Стальной силовой каркас обеспечивает устойчивость опорного элемента по отношению деформирующих сил, возникающих в почве. Бетонные неармированные сваи уступают ж/б элементам по прочности и сроку службы.
3. Расчет фундамента только компьютерными программами. Открытый доступ к сервисам для расчета параметров свайного основания привлекателен для начинающих конструкторов, но никакой калькулятор не учтет всех нюансов строительства в конкретных условиях. Если инженерные расчеты слишком сложны для строителя, лучше заказать проектирование у профессионалов.

Особенности монтажа

Один человек обязательно должен следить за вертикалью

Рассматривая преимущества и недостатки винтовых свай, стоит уделить внимание особенности их конструкции и правилам монтажа, в соответствии с которыми осуществляется сооружение свайного фундамента. Для выполнения работ по монтажу требуются сваи, диаметр трубы которых составляет 108 миллиметров, а диаметр лопасти достигает 30 сантиметров

Нагрузка, которую они способны выдержать, достигает от двух до девяти тонн, в зависимости от качества грунта.

Вкручивать можно двумя способами:

Исключив использования специальной техники, сваи вкручивают вручную.

Для выполнения данных работ потребуется физическая сила двух, тех или даже четырех человек. Из необходимых инструментов достаточно лома и упора. Сооружение свайного фундамента требует создания эффективного крутящего момента.

При большом объеме работ используйте технику!

Точность проведенного монтажа свайного фундамента является залогом прочности основания дома, поэтому выполнение всех работ должно соответствовать определенным правилам.

В первую очередь необходимо постоянно следить за вертикальностью вкручиваемой сваи. Такую тонность может обеспечить использование гидробура, который установлен на экскаваторе. Поэтому использование специальной техники не только облегчает решение поставленной задачи и ускоряет ход работ, но и гарантирует качество монтажа.

С целью экономии денежных средств можно воспользоваться ямобуром, получившим широкое распространение в индивидуальном строительстве.

Главным преимуществом винтовых свай можно считать их прочность, и особенность конструкции, обеспечивающую способность выдерживать повышенные нагрузки.

Все работы по монтажу свайного фундамента не занимают больше двух дней. Ведь нет необходимости рыть траншеи, заливать раствор и ждать пока он устоится. Достаточно низкая цена делает такое основание вполне доступным, а особенности конструкции позволяют проводить монтаж в любой местности и возводить дома даже склонах довольно большой крутизны.

Но говоря о преимуществах свайного фундамента, нельзя забывать и о существующих недостатках:

Упоминая возможность проведения работ на любых грунтах, стоит сказать, что устройство свайного фундамента на каменистых почвах достаточно затруднительно.

В такой местности невозможно установить основание из труб без использования специальной техники. Из-за этого цена данной конструкции сильно возрастает.Выбор металлических труб зависит не только от толщены их стенок и диаметра, но и от качества самого метала. От наружной коррозии сваи защищает только нанесение антикоррозийного состава перед началом монтажа.

Для того чтобы избежать коррозии внутренней необходимо залить ствол каждой сваи цементным раствором.Сооружение свайного фундамента возможно только при строительстве малоэтажных зданий. Дома из кирпича высотой в несколько этажей – это слишком большая нагрузка для такого основания.При необходимости обеспечения наличия подвала в доме, стоимость монтажа свайного фундамента резко возрастает. Это связано с необходимость утепления подвального помещения.Для надежной защиты от коррозии при контакте с грунтом, перед нанесением антикоррозийного состава требуется обязательная пескоструйная обработка.Наличие некачественного сварного шва в месте присоединения лопасти может стать причиной поломки в процессе вкручивания сваи.

На видео подробно разобран вопрос плюсов и минусов, рекомендуем посмотреть:

Выбирая тип фундамента для будущего дома, необходимо взвесить все минусы и плюсы каждой существующей конструкции и выбрать для себя наиболее подходящий вариант.

• Дата: 13-07-2015Рейтинг: 38

Огромное разнообразие строительных материалов предлагает богатый выбор форм и материалов для создания уютного и надежного жилища. Основой жилища всегда считался фундамент, но и он может быть изготовлен из различных материалов.

Чтобы правильно выбрать материал, нужно обращать внимание на количество его преимуществ. Самым большим набором положительных качеств, пожалуй, обладает фундамент на винтовых сваях

Поэтому важно подробнее рассмотреть преимущества винтовых свай и сделать правильное решение при выборе материала для фундамента. Схема устройства винтовой сваи

Схема устройства винтовой сваи.

Свайно-винтовой фундамент плюсы и минусы. Проблемы свайно-винтового фундамента

«Низкая» цена на свайно-винтовой фундамент многим застройщикам отбивает здравый смысл. Слово «низкая», не просто так взято в кавычки. Почему винтовые сваи — это, на самом деле, — недешевое удовольствие, мы расскажем чуть ниже. Сейчас о другом — о негативном опыте использования свайно-винтового фундамента.

Omissa Участница FORUMHOUSE

У меня каркасный дом высотой в 2 этажа. Размеры строения 8500х9000 мм. Под дом вкрутили 26 винтовых свай диаметром 108 мм. Сваи вкрутили машиной на глубину 1500-2000 мм. Стволы забетонировали, а оголовки просто надели на сваи без сварки. Участок с уклоном. Сваи подрезаны на высоту от 400 до 750 мм и обвязаны брусом 15х15 см. Так вот, когда кто-то ходит по второму этажу, ощущение, что дом, шатается. Как это исправить?

Пользователи портала дали Omissa советы:

1. Проверить, не разрыхлён ли грунт вокруг свай.
2. Приварить оголовки к сваям.
3. Усилить конструкцию диагональными «укосинами» из стального уголка с полкой 5 см.

Пользовательница последовала этим советам.

Omissa

Мы обварили сваи уголком и приварили все оголовки. По ощущениям, дом стоит значительно устойчивее, хотя, в углах, чувствуются некоторые вибрации.

Итак, проблема почти решена . Идём дальше.

Artriot Пользователь FORUMHOUSE

Мне построили каркасный дом на винтовых сваях. Размер «коробки» 7000х9000 мм. Диаметр свай 89 мм. Длина всего 2000 мм. Высота свай над землёй не более 700 мм. Получается, что свая закручена на глубину не более 1300 мм. В первый же год сваи стало выпирать. Не сильно, но неприятно. Потом, когда на следующий год грянули морозы, сваи поперло так, что перестали открываться двери в тамбуре. На втором этаже от стен отошел потолок. Помялась металлочерепица. Поднявшиеся углы дома видно невооружённым взглядом. Сваи больше всего выперло по углам и по периметру дома. Летом сваи осели. Думаю, срезать сваи и залить мелкозаглубленную ленту.

На фото ниже заметно, что у дома поднят угол.

Олег 52 Пользователь FORUMHOUSE

У меня двухэтажный каркасник размером 9х11 м на свайно-винтовом фундаменте. Дом жилой. Фасад отделан штукатуркой. Грунты просадочные, пучинистые. Через год часть свай просела от 2 до 5 см. Самое интересное, что фундамент закрутила фирма с именем. Предварительно сделал инженерно-геологические изыскания и дал их свайщикам, но, видно, всё без толку. Фундамент уже ремонтировали по гарантии. Сваи нарастили. Закрутили дополнительные сваи диаметром 133 мм. Подвели двутавровые балки, но гарантий, что просадок дальше не будет, нет. Продолжать «игру» со свайно-винтовым фундаментом не хочу. Надо как-то укрепить фундамент железобетонной лентой мелкого заложения. Как это сделать? Дом поднимать нельзя, т.к. дорогой мокрый фасад треснет.

Обратите внимание на фото ниже. Вокруг сваи, из-за вырытого перед закручиванием сваи приямка, провалена почва

В этом месте постоянно собирается вода и, далее, как по направляющей, бежит по стволу сваи вниз, под землю, где замачивает грунт.

Олег 52

Свайщики, чуть отвернись, роют глубокий приямок. Почти везде, где я видел свайно-винтовой фундамент, земля вокруг свай провалена. Если сказать монтажникам, зачем так делают, то они отмахиваются. Мол: «Всегда так строим. До плотного грунта еще далеко (все сваи длиной 2.5 м и более), а от боковых нагрузок укосины помогают».

Airstats Пользователь FORUMHOUSE

У Олег 52 низкая несущая способность грунта под сваями. Кроме лопастей, их толком ничего не держит, грунт неплотный, боковое трение слабое. Вообще считается, что только с 4 метров заглубления сваи удерживаются в грунте боковым сдавливанием и трением. Лучше залить МЗЛФ и сделать утеплённую отмостку.

Topos предложил Олег 52 смонтировать дренаж и защитить периметр дома от осадков. Олег 52 решил воспользоваться советами участников портала и залить «ленту» под домом. Ведь для строительного рынка в РФ характерен лозунг: «Хочешь сделать как надо – сделай САМ!».

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;

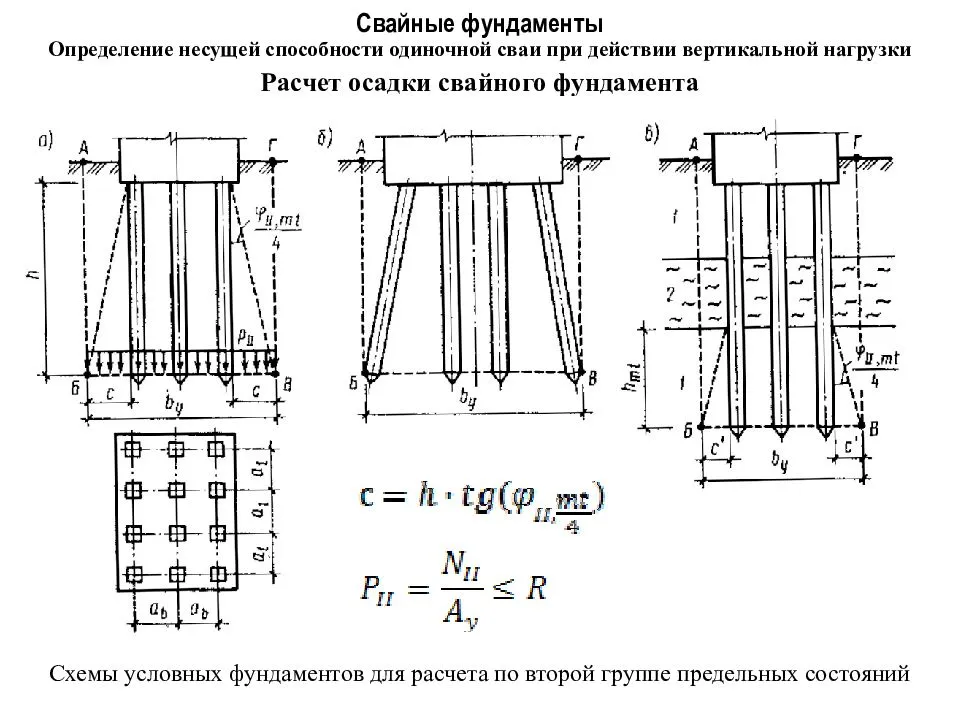

• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

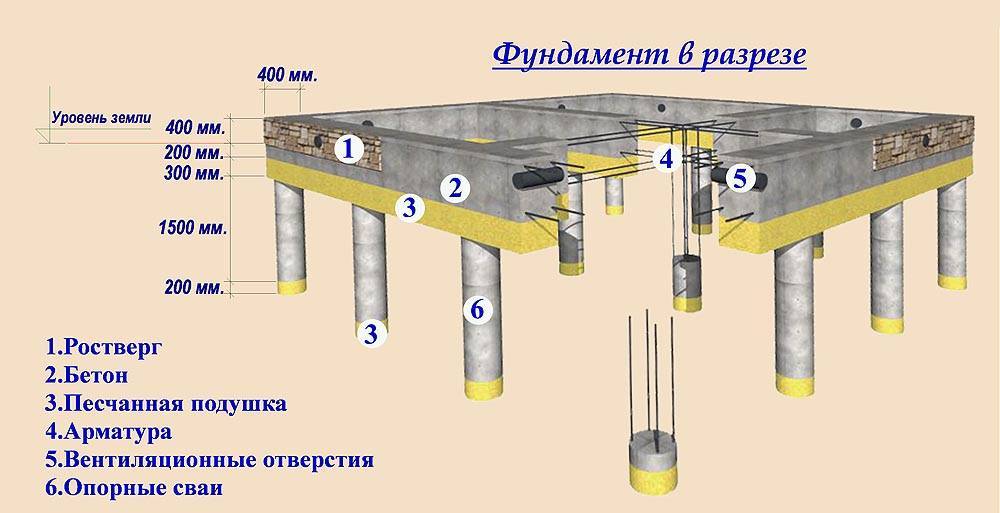

Как рассчитать свайно-ростверковый фундамент?

При расчете свайно-ростверкового фундамента, помимо самих свай, требуется определить основные параметры ростверка. Полный расчет достаточно сложен и проводится специалистами. При изготовлении ростверка ленточного типа из бетона пользуются практическими рекомендациями: высота – более 30 см, ширина – минимум 38 см.

Важный элемент – армирующий пояс из продольных и поперечных стальных арматур диаметром 12-14 мм. Крайние элементы должны находиться под слоем бетона толщиной не менее 2 см.

Калькулятор онлайн: Быстрый и правильный подсчет размеров, потребности арматуры и бетона

Теплота пола

Есть мнение, что бетонный фундамент позволит забыть о холодных полах, а винтовые сваи будут постоянно продуваться. Это не так, и вот почему:

• Бетон обладает высокими показателями теплопроводности, поэтому все накопленное тепло он также быстро теряет.
• Так как его теплопроводность выше, чем у грунта, то и промерзать он будет быстрее, а значит будет и охлаждать пол в доме.
• Если во время укладки фундамента не подготовить слой гидроизоляции, то бетонная конструкция будет еще и постоянно намокать. А значит и пол будет еще холоднее.

Таким образом бетонный фундамент становится лишь преградой для ветра. Но он никак не сделает пол теплее. Таких же результатов можно добиться, зашив сваи. Кроме этого винтовые сваи позволяют обустроить более простую вентиляционную систему. Значит, земля будет суше, а пол теплее.

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

1. Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
2. Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
3. Определить уровень грунтовых вод и его колебания в зависимости от поры года.
4. Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

Технология монтажа

Этап 1. Закручивание свайных столбов.

Проводится вручную или с применением спецтехники. Для монтажа вручную используют специальный рычаг, с помощью которого несколько человек ввинчивают столбы в землю. В некоторых случаях на месте установки делается неглубокая лунка, около 15 см глубиной, но это делать не рекомендуется, так как свая, которая устанавливается в неподготовленный таким образом грунт, гораздо надежнее и крепче зафиксирована.

Этап 2. Выравнивание и подрезка.

После того, как все столбы установлены, их необходимо подрезать, чтобы выровнять. Для проверки уровня пользуются нивелиром.

Этап 3. Бетонирование.

Внутреннее пространство сваи заполняют цементным раствором. Если планируется делать бетонированный ростверк, то сваи предварительно армируются.

Этап 4. Монтаж ростверка.

После бетонирования сваи скрепляются металлическим или деревянным брусом. В случае устройства ленточного ростверка, предварительно устанавливается опалубка и проводится армирование.

Типы металлических труб

Винтовые сваи представляют собой металлические трубы с толщиной стенок не менее 4 мм, оснащенные сварным или литым острым наконечником и спиралеобразными режущими лопастями.

Погружение винтовых свай больше всего походит на завинчивание самореза — наконечник втыкается в грунт, стволу придают вращательное движение, лопасти врезаются в грунт и начинают понемногу затягивать ствол.

Считается, что их можно погружать вручную, с использованием только мускульной силы.

Это верно, но только до определенных пределов — наиболее распространенные винтовые сваи диаметром 108 мм вручную погрузить практически невозможно.

Специалисты не рекомендуют погружать вручную вообще никакие сваи, даже небольшого диаметра.

Неравномерность распределения усилия и колебания оси значительно ослабляют грунт вокруг ствола и лопастей, снижая несущую способность опоры.

Существуют разные конструкции винтовых свай, различающихся по признакам:

• Тип наконечника — сварной или литой.
• Количество лопастей — одна, две или три.
• С защитным слоем оцинковки, или без нее.

ОБРАТИТЕ ВНИМАНИЕ!
Наличие на винтовых сваях слоя краски нельзя рассматривать как защитный слой, поскольку при погружении он полностью стирается. Единственный эффективный вид защиты — слой оцинковки

Если его не имеется, лучше поискать другие варианты.

Отношение диаметров лопастей и ствола также бывает разным. Для рыхлых и мягких грунтов используются большие диаметры, обеспечивающие обширную опорную площадку.

Для скальных или обломочных грунтов применяют многовитковые сваи типа «шуруп», хотя для индивидуального строительства их использовать нецелесообразно. Существуют также сваи для погружения в вечную мерзлоту.

Они не имеют заостренного наконечника, так как погружаются в лидирующую скважину, и диаметр лопастей у них довольно низок — превышает размер ствола менее, чем в полтора раза.

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов. При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.
