Установка варочной панели в столешницу + видео

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

электричество;
газ.

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

классическая;
индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Вырезаем отверстия

С помощью дрели в центре рабочей поверхности просверливают отверстие. Берут сверло диаметром 8-10 мм, его удерживают перпендикулярно. Через это отверстие потом в столешницу поставят варочную панель. Инструменты, которые понадобятся для выполнения врезных работ – пила с мелкими зубчиками или электрический лобзик. Они должны легко входить в материал. Края срезов получатся ровными, если зубья пилы будут острыми.

Работы проводят в следующем порядке:

По углам дрелью или шуруповертом делают несколько отверстий.
На рабочую поверхность приклеивают малярный скотч, тогда не останется следов электролобзика.
Пилу либо лобзик вставляют в одно из отверстий.
По заранее сделанной разметке делают разрез.

Во время работы низ столешницы надо поддерживать, закрепить скотчем или подставить под нее табурет. Так грани будут ровными и мебель останется целой. В конце убирают опилки, проверяют как выполнен срез, сопоставляют его с размерами.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

иметь линию заземления;
питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

трехконтактные;
четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

Удаляется защитная крышка с задней части прибора.
Внешний кабель пропускается сквозь крышку.
Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

Наличие вентиляционной вытяжки.
Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
Расстояние до стены – не менее 130 мм.
Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

На места резьбовых соединений наносится уплотнительная фум-лента.
В газовый шланг вставляются паронитовые прокладки.
Шланг присоединяется к варочной панели и месту подачи газа.
Места соединений проверяются на герметичность при помощи мыльной пены.
Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые

При работе корпус устройства важно плотно фиксировать на столешнице

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж и крепление

Выполняя работу по монтажу, соблюдайте главное правило – все этапы производите последовательно, по порядку. Рассмотрим каждый из них:

Если планируется установка газовой варочной панели, к ней подсоединяется газовый шланг. На нем имеется накидная гайка, которая закрепляется к резьбовому патрубку, расположенному внизу.

Наматывается специальная уплотнительная лента – часто она идет в комплекте с панелью. Важным моментом является цельность уплотнителя, поэтому не режьте его на углах, а просто делайте повороты, концы стыкуйте плотно, чтобы не допустить зазоры.
В обработанное отверстие производится врезка варочной панели – нужно ее выровнять, чтобы она располагалась строго по центру. Снизу устройство также фиксируется при помощи саморезов и пластин.

Далее рассмотрим некоторые отличия в подключении газовой и электрической варочной поверхности. Начнем с первой.

Газовая

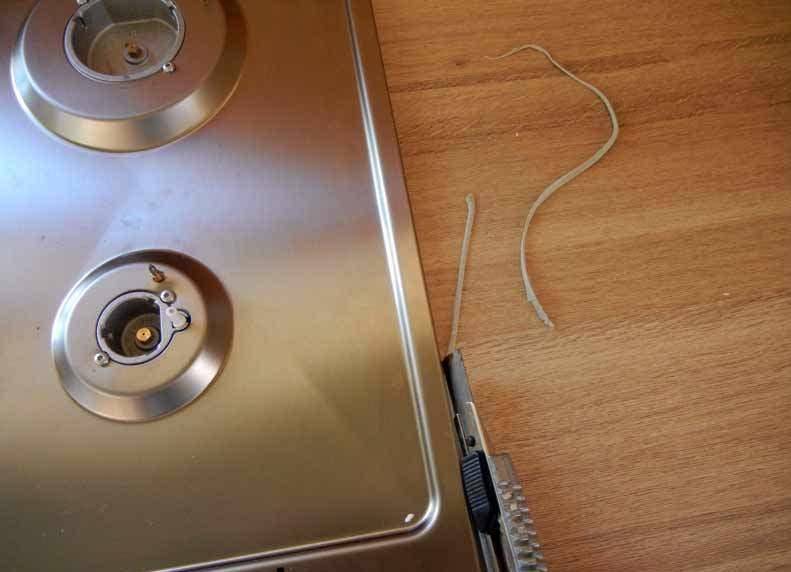

Панель вставлена в подготовленное отверстие, прижата и зафиксирована снизу столешницы. Берем острый нож и аккуратно срезаем прокладку, которая была выдавлена. Затем присоединяется другая часть шланга – от плиты к стационарной газовой трубе:

на резьбу фитинга наносится герметик;
гайка шланга закручивается при помощи гаечного ключа и туго затягивается.

В данном случае обязательна установка отсекающего крана. Всю работу следует проводить очень внимательно, так как она связана с газовым оборудованием и относится к опасным мероприятиям. Если будут выявлены нарушения самостоятельного монтажа, придется заплатить штраф. И это лишь минимальные потери, связанные с некорректной работой с газом.

Алгоритм подключения варочной панели и духового шкафа

Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

Общий порядок действий в такой ситуации следующий:

Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Инструкция по демонтажу

Замена варочной панели состоит из двух этапов: Демонтаж старого прибора, установка и подключение нового прибора.

Разборка начинается с отсоединения кабелей питания.

Если это газовая варочная панель, отключите газовые приборы, в том числе запорный клапан или краны подачи газа на мелком входе.

Если прибор работает от сети (индукционные и электрические варочные панели), отключите его от сети в следующем порядке: сначала от выключателя электрощита в помещении, а при демонтаже — от розетки.

Демонтаж панели из столешницы

При демонтаже поверхности, встроенной в столешницу:

Внимательно проверьте верстак на наличие посторонних предметов,
Найдите и ослабьте центральные крепежные винты, которые удерживают блок на месте,
Выкрутите центральные крепежные винты (не выкручивайте их полностью),
Ослабьте угловые соединения, вытянув их из положения,
Снимите панель с верстака, вытащив кабель питания,
Отключите электропитание, вытащив кабель из розетки (всегда при отключенном от сети приборе).

Аккуратно установите снятый и отсоединенный блок в подготовленное положение. Рекомендуется временно закрыть монтажное отверстие в верстаке пластиной подходящего размера.

Выполните описанные выше действия в обратном порядке после ремонта старой или покупки новой пластины.

Снятие панели с электроплиты

Снимите плиту после отсоединения плиты от всех линий питания. Для замены пластины необходимо разобрать весь корпус прибора. Только после этого вы получите доступ к основным компонентам прибора.

Разборка начинается с нахождения резьбовых соединений на пластине или на задней панели прибора. Боковые панели откручиваются и снимаются. Затем снимаются кабели конфорок и, наконец, разбирается сама варочная панель.

Подключение вар-ной панели к электросети 3 провода

Самый распространенный вопрос, возникающий при установке панели – как ее подсоединить к сети 220В. Большинство варочных устройств имеют шесть выводов: три фазы – они помечаются буквой L – L1, L2 и L3; два ноля (или как их еще называют — нейтрали) N1 и N2; одно заземление – PE. Чтобы подключить к ним трехжильный кабель потребуются перемычки.

Ниже на картинке показана стандартная схема подключения контактов к проводам. У стандартных панелей клеммная колодка располагается на обратной стороне механизма. Колодка закрывается металлической или пластиковой крышкой. После снятия этой крышки становятся видны контакты. Берется перемычка и соединяет последовательно между собой все три фазы L1-L2-L3. Аналогично соединяются нейтрали N1-N2. В популярных моделях устройств перемычки идут в комплекте.

Стандартная схема подключения контактов к проводам

В случае, когда перемычек не оказалось, их заменяют медным проводом с сечением 6 миллиметров. Для удобства соединения можно использовать кольцевые или вилочные наконечники.

Каждая жила кабеля подсоединяется к одному из контактов как указано на рисунке. Фаза подключается к розетке с правой или с левой стороны, но обязательно соответствует разведению проводов. Если перепутать фазу и ноль при подключении варочной поверхности, то может случиться короткое замыкание и перегорание прибора.

Как подключить варочную панель к электросети. Установка и подключение варочной панели

Как вырезать отверстие в столешнице под варочную поверхность

Маркировка направляющих линий

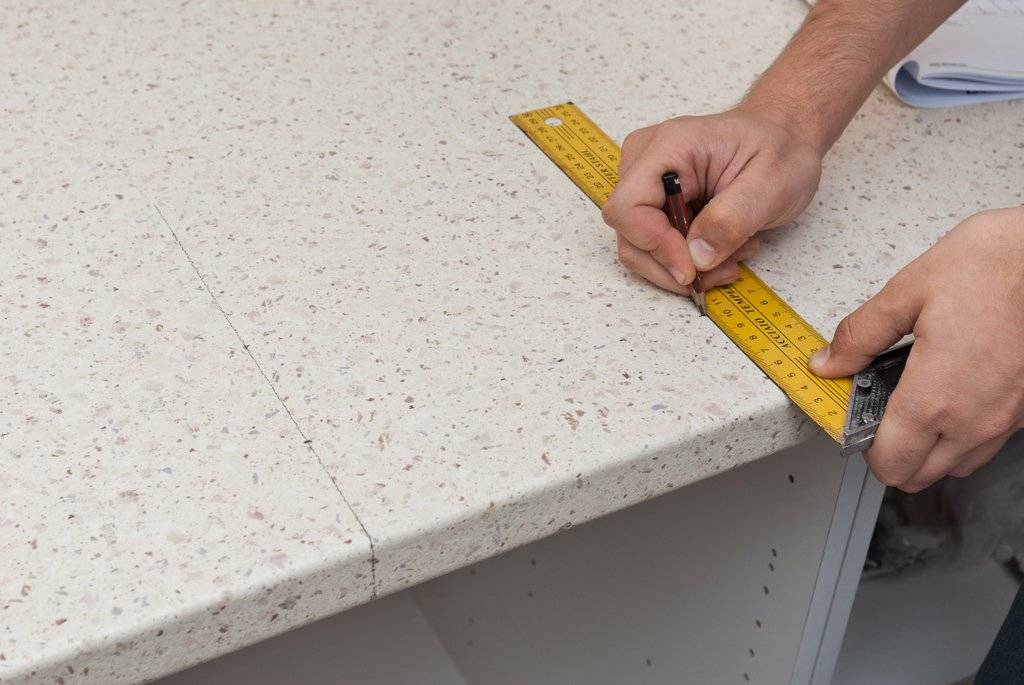

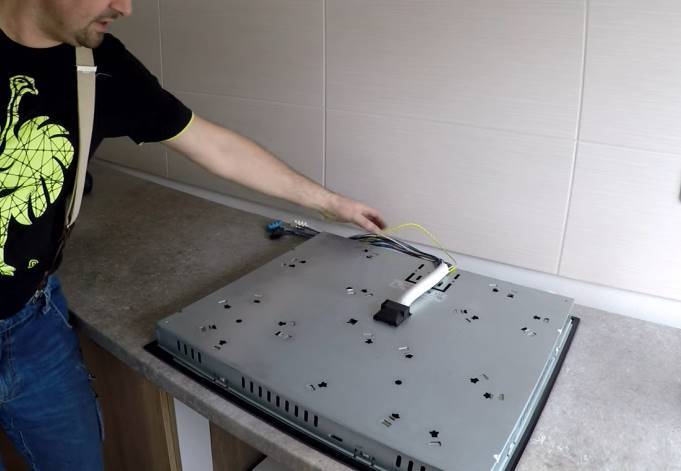

Первым шагом является определение контура плиты. В большинстве случаев она должна содержать инструкцию, как это сделать, но есть техника, в которой указаны только рекомендованные размеры отверстия. Поместите варочную поверхность на столешницу, которая расположена поверх шкафов. Оставьте рекомендованное расстояние от задней панели до переднего края столешницы.

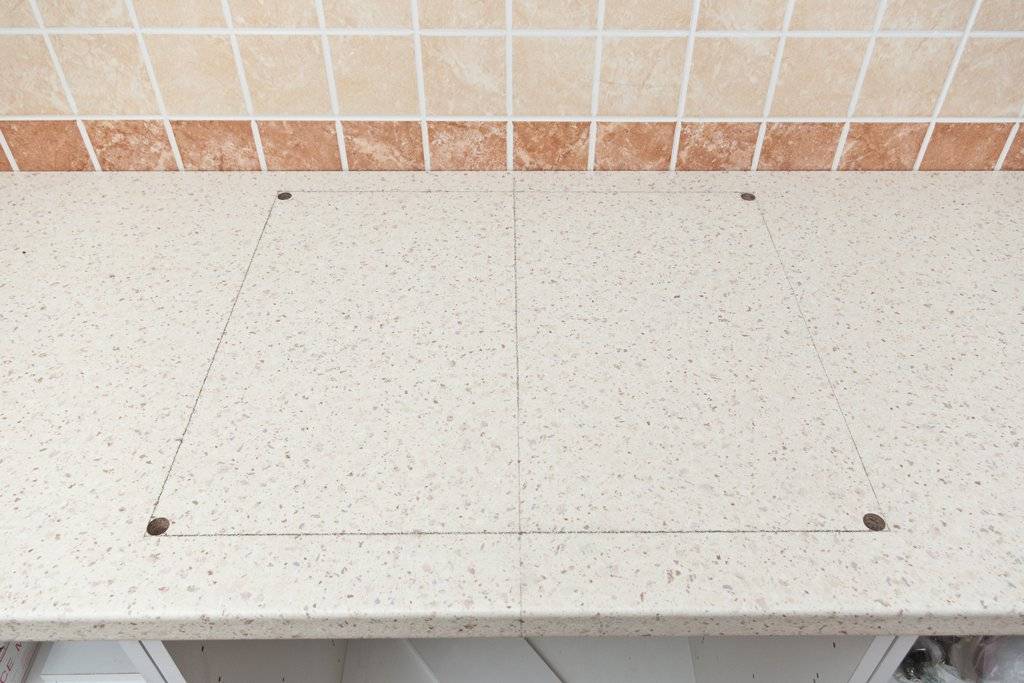

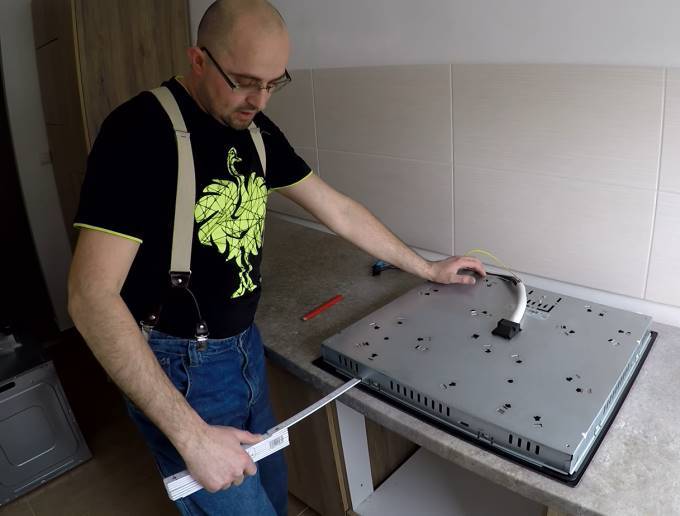

Проведите медиану на столешнице и отметьте линии вреза, используя инструкции производителя.

Разметка столешницы под отверстие для плиты

Как вы можете видеть на картинке, вам нужен L-образный угольник, рулетка и столярный карандаш, чтобы сделать работу профессионально. Убедитесь, что линии вреза параллельные, и расположены под прямым углом. Кроме того, прямоугольник должен быть симметричным.

Совет: Проверьте, правильно ли расположен прямоугольник под кухонным шкафом, в который будет встроена вытяжка, и вокруг него достаточно места (в соответствии с инструкциями производителя).

Установка прокладок под столешницу

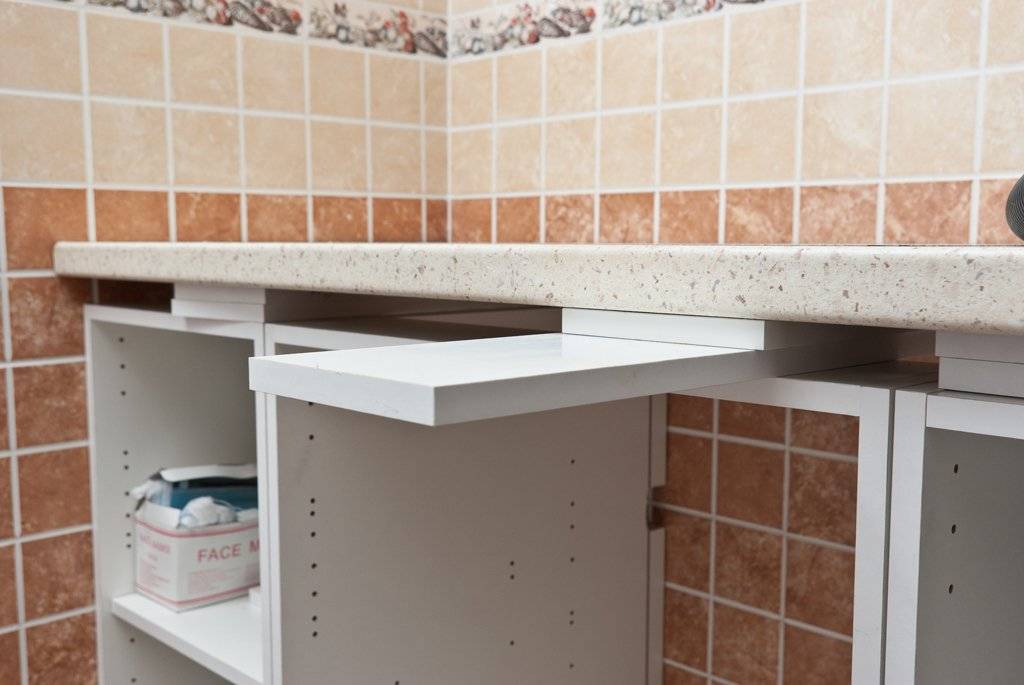

Чтобы получить точный результат, вы должны разместить несколько прокладок под столешницей. Однако столешница должна быть ровной.

Вы должны оставить около 5 сантиметров свободного пространства между шкафами и столешницей, иначе лезвие пилы может повредить их.

Делаем начальные отверстия для сверления

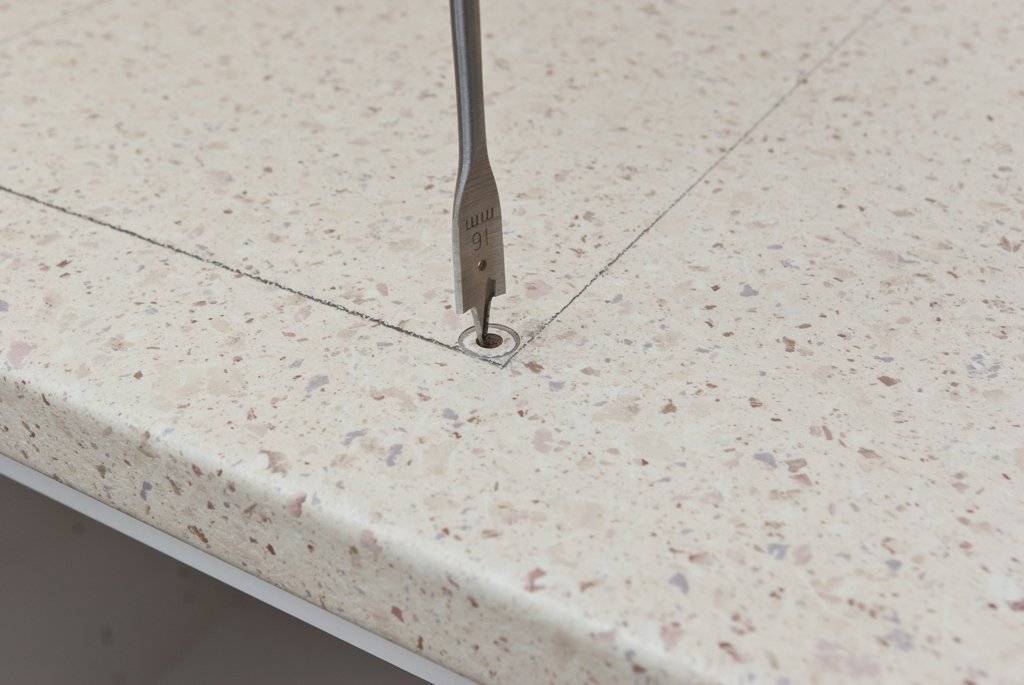

Используйте дрель с специальным сверлом для создания начальных отверстий вдоль углов

Очень важно правильно выровнять биты, иначе вы можете просверлить вне контура

Совет: Убедитесь, что вы используете хорошее оборудование для сверления с контролем оборотов. Установите сверло на низких скоростях и удерживайте дрель обеими руками, если вы хотите иметь хороший контроль над ней. Повторите процесс для каждого угла прямоугольника.

Прохождение ламинированного слоя

На этом изображении вы должны заметить, что сверло проходит через верхний слой. Не используйте слишком большое давление на оборудование для сверления, иначе оно может соскользнуть с места.

Убираем остатки от процесса пылесосом

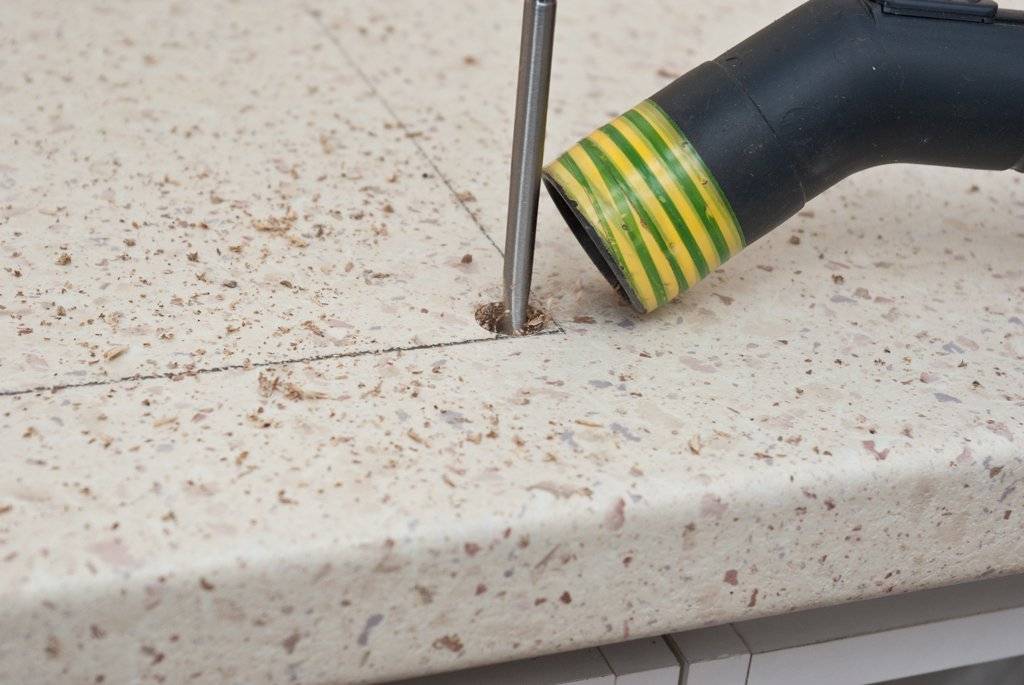

Сверления отверстия в столешнице с помощью дрели создаст много остатков, поэтому мы рекомендуем вам попросить кого-то их убрать, поскольку вы делаете отверстие.

Совет: Работайте с большой осторожностью и вниманием, так как важно сделать отверстия точно в указанных местах. Начальные отверстия для вырезания в столешнице

Начальные отверстия для вырезания в столешнице

После сверления угловых пусковых отверстий необходимо выполнить разрезы вдоль направляющих линий. Если у вас нет опыта в этой области, вы должны покрыть линии разреза маскировочной лентой. Таким образом, вы поможете предотвратить измельчению кромок.

Резка отверстия электролобзиком в столешнице

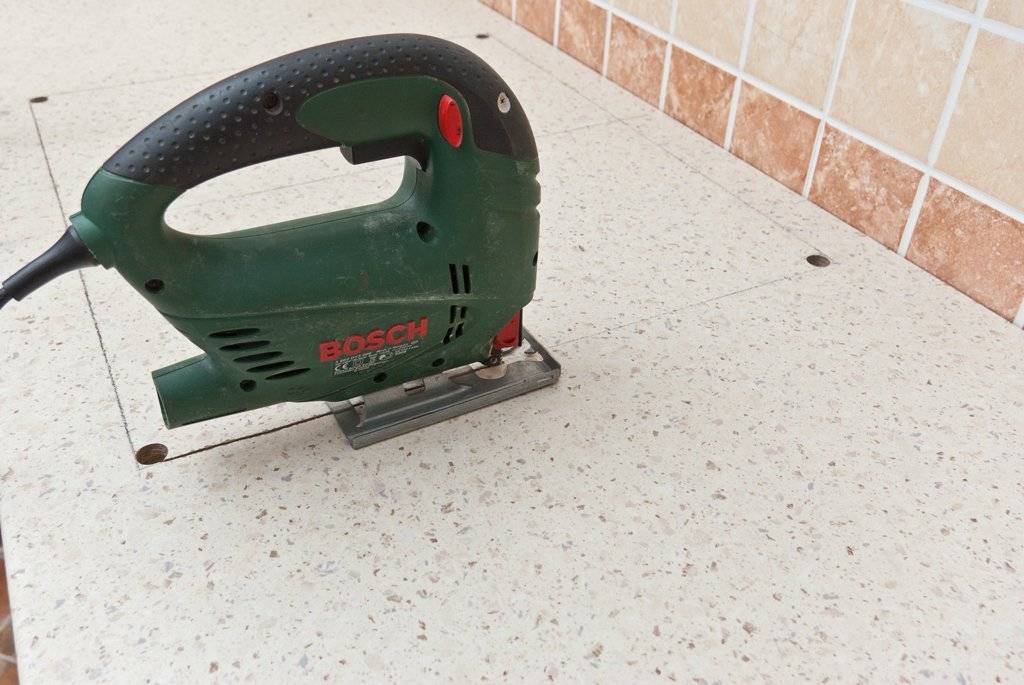

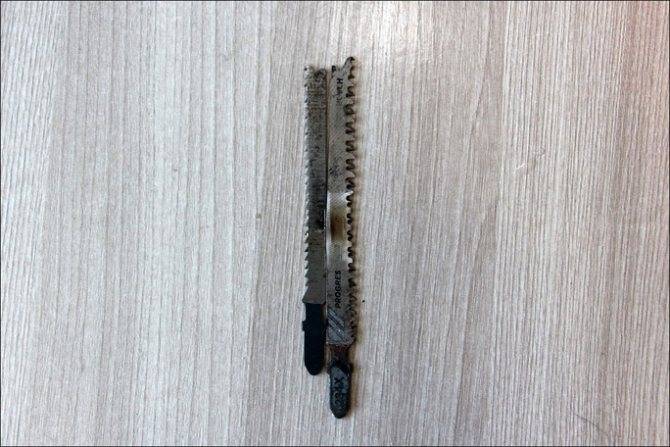

Чтобы сделать разрезы, мы рекомендуем вам использовать электролобзик. Выберите лезвие с направленными вниз зубами. Кроме того, лезвие должно иметь разведены зубы. Если вы ранее не работали с лобзиком, мы рекомендуем вам закрепить столешницу. Убедитесь, что лезвие проходит точно по линиям разреза.

Совет: Убирайте стружку которая образуется часто, иначе она может покрыть линии. Установите электролобзик на низких скоростях.

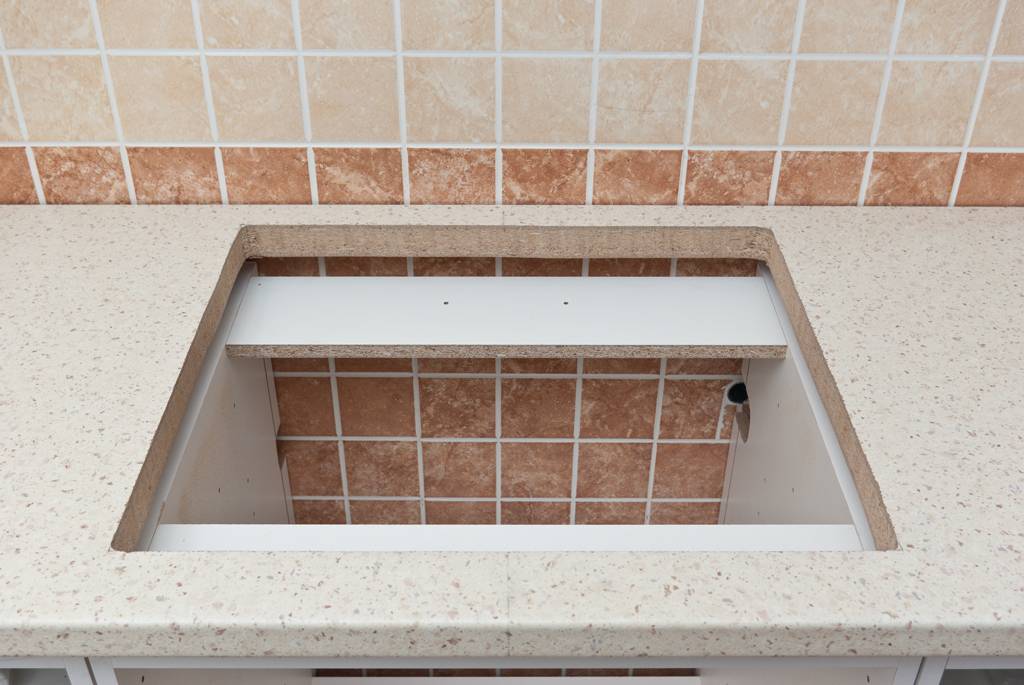

Готовое отверстие в столешнице для плиты

И последнее, но не менее важное: вам нужно позаботиться об установке варочной поверхности в столешницу своими руками. Если вы следовали нашим советам и читали инструкции производителя, варочная поверхность должна легко входить в отверстие

Однако, если края не совсем прямые, вы можете сгладить их силиконом или герметиком.

Совет: Используйте наждачную бумагу, чтобы сгладить режущие кромки.

Установление варочной поверхности в столешницу

После этого вам остается только установить варочную поверхность в столешницу, подключить ее и закрепить с помощью саморезов, которые должны идти с ней в комплекте.

Спасибо за то, что вы прочитали нашу пошаговую рекомендацию, как вырезать отверстие в столешнице и установить варочную поверхность своими руками, рекомендуем вам ознакомиться с другими статьями. Не забывайте делиться нашими проектами с друзьями, используя виджеты социальных сетей.

Врезка варочной панели

В домашних условиях процесс врезки возможен только для ламинированных или деревянных столешниц. Камень, мрамор, металл и полимеры режутся на специальных станках.

Ручной пилой здесь не обойтись. Ламинированные столешницы изготавливаются из ДСП и МДФ. Плотность средняя. Рекомендуется использовать электролобзик и пилку с обратным расположением зубьев для сохранения стороны фасада.

Разметка отверстия. Допиливать столешницу гораздо сложнее, чем изначально разметить правильный контур. Следует учесть габариты варочной панели в сборе. Специальные распорчатые крепления тоже занимают место.

Размечаем квадрат 60х60 см и в него вписываем габариты варочной поверхности. Дополнительно следует отступить 1 см сверху, если вы используете бордюры.

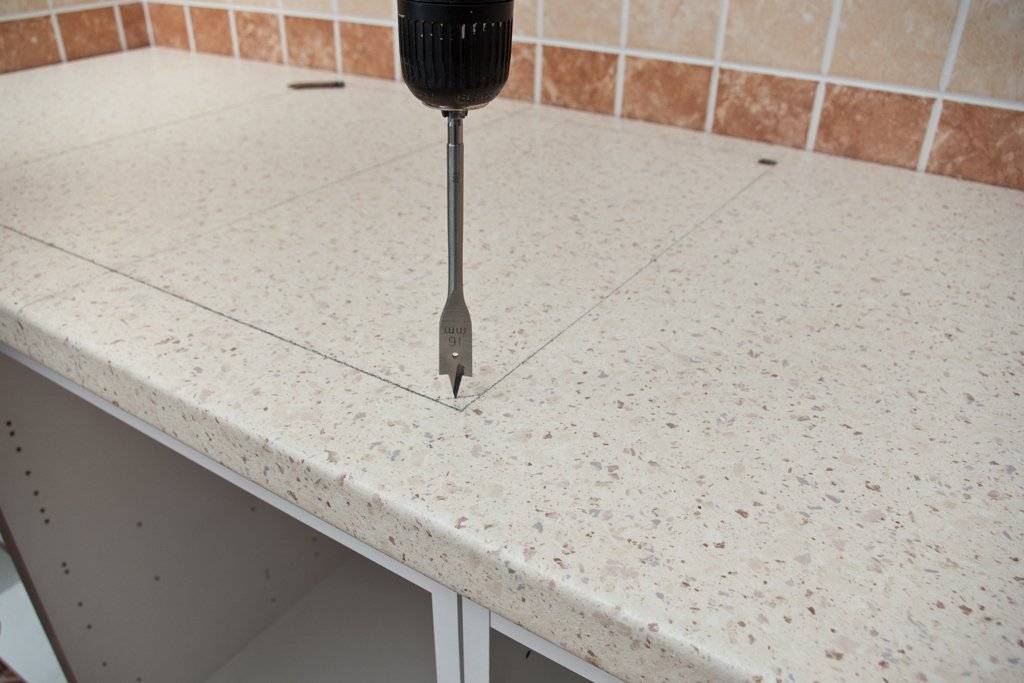

Рекомендуется снять напряжение с углов. Для этого достаточно просверлить 4 отверстия по углам контура.

Электролобзику необходим старт из точки внутри контура. Для создания этой точки я использую сверло с диаметром 10 мм (можно использовать как по дереву, так и по металлу) либо перо 22 (т. к. меньшего размера у меня нет).

Повреждение фасада недопустимо. Процесс сверления должен начинаться с лицевой части столешницы. Под контур следует подставить какой-либо предмет, стул, табурет, чтобы не дать отпиленной части упасть до окончания процесса.

Размеры отверстия указаны в технической документации конкретной модели. Свежий спил следует обработать силиконовым герметиком, который при высыхании образует защитную пленку. Пленка препятствует проникновению влаги.

Как подключить индукционную варочную панель своими руками

Во время производства индукционных плит используют такую же стеклокерамику, как и для обычных керамических поверхностей для варки. Отличие – в индукционной катушке внутри. При включении она создаёт электромагнитное поле, генерирующее тепло в посуде, поставленной сверху. Оно появляется из-за движения молекул с высокой скоростью на дне кастрюли или сковороды. После снятия посуды с варочной поверхности, выработка тепла прекратится.

Параллельно с появлением индукционных плит появились дискуссии о вреде их использования для здоровья. Доказано, что использование индукции никак не влияет на жизнедеятельность — такая панель в десятки раз безопаснее для человека, чем бытовой фен для волос, и этот тип плит стал модной тенденцией.

Желающим попасть в тренд и сменить устаревающую плиту на «индукцию» предназначен этот материал. Рассмотрим, как подключить самостоятельно индукционную варочную панель в кухне. С этой задачей под силу справиться даже новичку.

Встроенная индукционная варочная панель

Для проведения установки приобретённой панели, может понадобиться:

Силовой ВВГнг-Ls или NYM кабель;
Специальная розетка и штепсельная вилка под неё, рассчитанная на силу тока от 32 до 40 А;
Провод ПВС (если в комплекте его не предусмотрено);
Дифференциальный защитный автомат;
Наконечник НШВ;
Клеммник;
Нож;
Отвёртка.
