Розетки в откосах – зачем они нужны и фото

Действия при возгорании устройства подключения

Что делать если загорелась розетка, – вопрос, ответ на который должен знать каждый. В момент опасности легко растеряться, а нужны срочные адекватные действия. Причиной внезапного возгорания может быть неправильная установка устройства подключения, поломки внутри механизма, а также некорректная эксплуатация изделия.

Как ликвидировать возгорание розетки

Вследствие неисправности или короткого замыкания воспламенилась розетка что делать людям, которые находятся в данном помещении? Запомните. Тушить точку подключения, которая находится под напряжением, можно с использованием специальных огнетушителей:

• углекислотных;
• порошковых;
• химически пенных (воздушно-эмульсионных).

Заменят спецсредство, но будут менее эффективными сухая земля, песок, попробуйте сбить пламя, накрыв его куском плотного натурального текстиля. Ни в коем случае не применяйте воду, это опасно при тушении электрических приборов.

Нужного типа огнетушителей рядом нет? Тогда действуйте по следующему алгоритму:

• Оцените масштабы происшествия. Если в области розетки появился дым, искры, как можно быстрее отключите электроприбор. Ни в коем случае нельзя хвататься руками непосредственно за электрический шнур или за провода.
• Если вы находитесь в знакомом помещении и знаете, где расположен электрощит, отключите электрическое питание – выкрутите пробки или выключите рубильник.
• Находясь в незнакомом помещении, следует прервать питание прибора в опасном месте. Используйте плоскогубцы с обрезиненными ручками или перерубите провод топором с сухим деревянным держателем.

Обязательно вызовите электрика, описав все, что произошло на месте происшествия.

Что делать если горит розетка, а огонь и задымление быстро распространяются? Не пытайтесь локализовать такую проблему самостоятельно. Быстро возьмите документы и покиньте помещение вместе с другими жильцами дома/сотрудниками офиса. После срочного вызова специальной службы дожидайтесь приезда пожарной бригады.

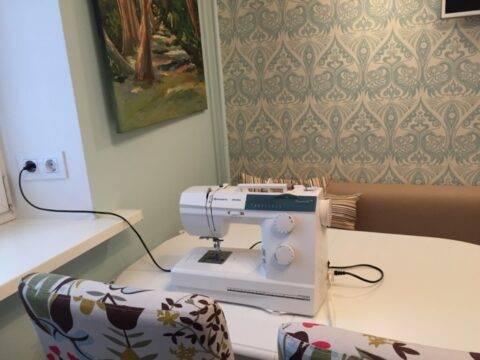

Розетки и выключатели в откосах: плюсы и минусы

Розетки в откосах — это тренд последних нескольких лет.

Если в квартире небольшая кухня, то хозяев так и тянет воспользоваться широким подоконником для того, чтобы разместить на нем бытовую технику — тостер, чайник, микроволновку.

Если у окна расположен письменный стол, то идея разместить выключатель и/или розетки в откосе лежит на поверхности.

Многие дизайнеры предусматривают установку розеток и выключателей в откосах в дизайн-проектах.

В чем плюсы и минусы размещения электроустановочных изделий в откосах? Давайте попробуем разложить все по полочкам.

Плюсы установки розеток и выключателей в откосах

1. Экономим место. Если у Вас в квартире маленькая кухня и при этом установлены современные пластиковые окна с широким подоконником, то на нем можно разместить много полезной бытовой техники, которая всегда будет под рукой.
2. Реализуем управление освещением с двух точек. Если Вы хотите включать и выключать свет от входа в помещение и, например, сидя за рабочим столом у окна, то установка второго переключателя в откос — неплохой вариант.

Минусы установки розеток и выключателей в откосах

Возможны проблемы с проветриванием. Проверьте, не мешает ли розетка с воткнутой в нее вилкой или установленная бытовая техника открывать окно.Любите свежий воздух? Часто проветриваете помещение? Нужно быстро проветрить кухню, если на плите что-то сгорело? Этой возможности можно запросто лишиться, если установить на окно микроволновку.

Безопасность: можно уронить бытовую технику с подоконника У Вас неширокий подоконник? Проверьте, чтобы вся бытовая техника размещалась безопасно.В доме есть маленькие дети или неуклюжие домочадцы? Тогда не лучше ли убрать электрический чайник и микроволновку куда-нибудь подальше, например, сделать дополнительную полку или установить кронштейны для микроволновки?

Безопасность: попадание осадков, возникновение конденсата Если у Вас «плачут» или запотевают окна, если зимой на окнах со стороны помещения образуются узоры, если у окна ощутимо холоднее, чем в помещении, если у вас в любое время года приоткрыто окно, если у вас просто плохое отопление и в помещении сыро, то и на стенах, и на откосах, и на розетках и выключателях может образоваться конденсат, причем как снаружи, так и изнутри механизмов.В теории дождевая вода и конденсат — это дистиллированная вода, не проводящая электрический ток. Но фактически капля дождевой воды может встретиться в атмосфере с облаком пыли и смога, насытиться углекислым или сернистым газом. При таким контакте образуется угольная или сернистая кислота, которые проводят электрический ток.
Конденсат на розетке может смешаться с частицами соли. Растворы солей проводят электрический ток. Кроме того, конденсат может быть причиной коррозии.

Безопасность: установка розеток на горючем основании Если что-то пойдет не так, например, при подключении избыточной нагрузки или при поломке подключенного электроприбора контакты розетки могут начать нагреваться.Если розетки защищены исправными автоматическими выключателями, то при возникновении сверхтока они сработают, и розетки будут обесточены. Но скорее всего, это произойдет не мгновенно

Поэтому так важно, чтобы розетки производились из термостойкого и самозатухающего, не распространяющего горения пластика.
По этой причине все пластиковые детали электроустановочных изделий OneKeyElectro производятся из термостойкого самозатухающего материала — поликарбоната. Обычная, не огнестойкая монтажная пена является горючим материалом, что подтверждается многочисленными роликами на .

Обычная, не огнестойкая монтажная пена является горючим материалом, что подтверждается многочисленными роликами на .

Насколько нам известно, не существует действующих нормативных документов, прямо запрещающих устанавливать розетки и выключатели в откосах.

Как бы не был сделан ремонт, никто не придет выяснять, как и где в квартире установлены розетки. По крайней мере пока не возникло непредвиденных ситуаций. Так что принимать решение об установке розеток и выключателей в откосы придется будущим новоселам.

При определенных условиях розетки в откосы устанавливать возможно, но необходимо взвесить все «За» и «Против», которые мы попытались обобщить в этой статье.

В любом случае, все розетки в квартире должны быть защищены автоматическими выключателями, а также устройствами защиты от дифференциального тока, т.е. УЗО или АВДТ.

Желаем быстрого завершения ремонта и чтобы его результаты радовали Вас и Ваших близких долгие годы!

Возврат к списку

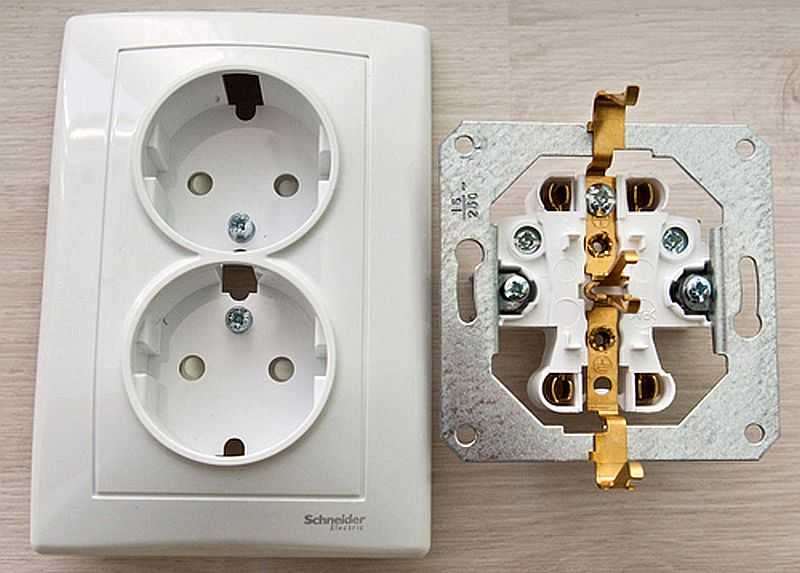

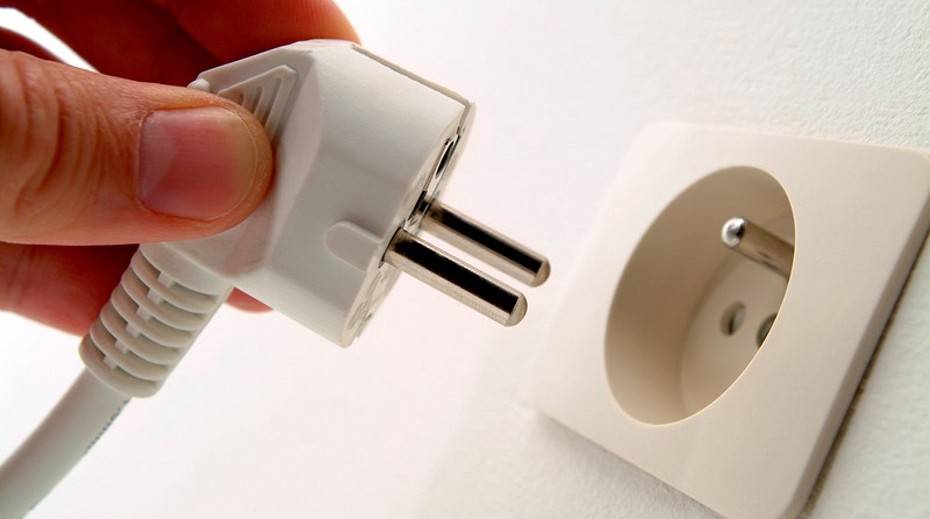

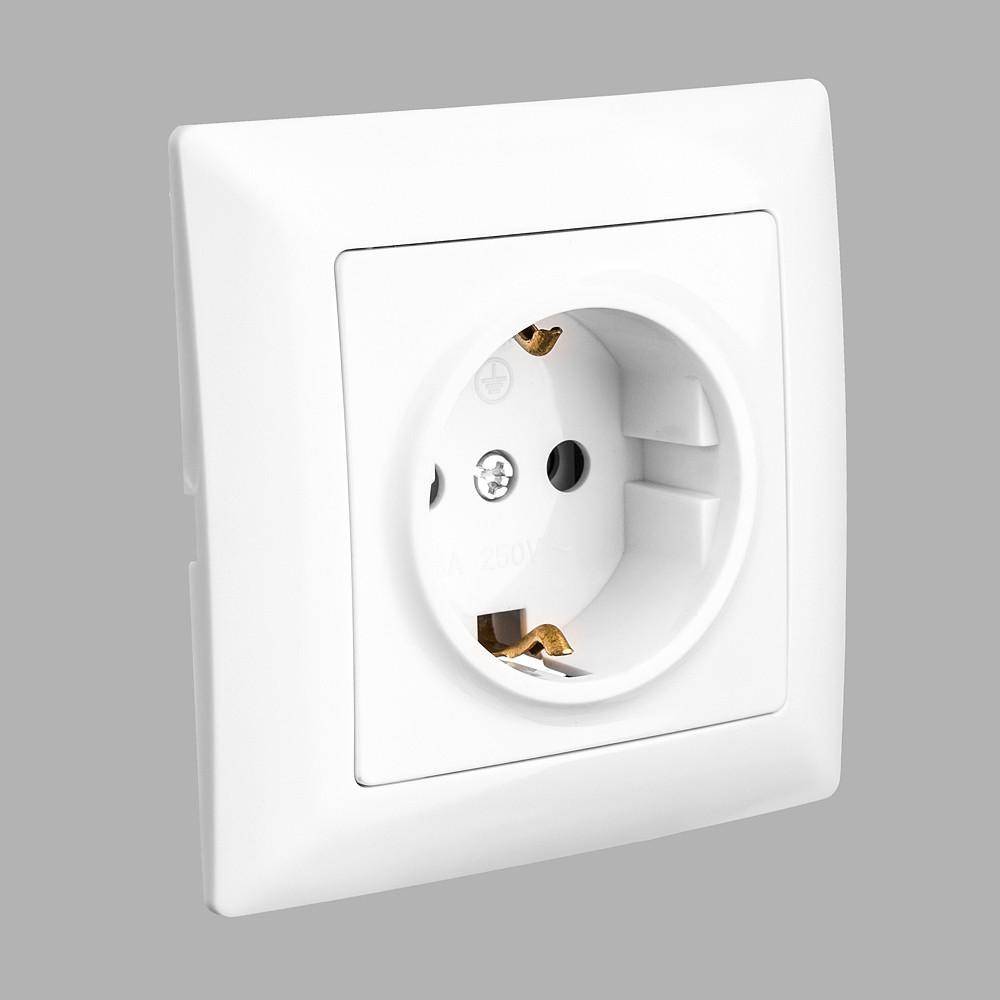

Розетки с заземлением

Главное визуальное отличие розетки с заземлением – 2 дополнительных контакта над и под отверстиями.

Они необходимы для того, чтобы подключаться к аналогичным площадкам на вилке. По ним же можно быстро определить, есть ли заземление в розетке.

Для чего это необходимо? Человек состоит более чем на 70% из воды с солями. Кожа, мышцы и нервные окончания отлично проводят ток, поэтому даже 220В может привести к остановке сердца или «спеканию» мозга.

Причем произойти это может, например, при закорачивании силового провода на корпус бытовой техники.

Решается проблема обычным заземлением (РЕ). В отличие от человеческого те, РЕ обладает абсолютным нулевым потенциалом.

А т.к. электричество всегда двигается по пути наименьшего сопротивления, электронам легче войти в заземляющее устройство, чем в тело человека.

Виды

Ниже представлены основные виды розеток с заземлением и без.

По типу установки

1. Внешняя. По сути, розетка-накладка, для которой не пробивают штробу. Подключается внешней проводкой, что удобно в гаражах или хозяйственных блоках. Для установки розетки необходимо разобрать корпус, пропустить через отверстия провода, а после прикрутить заднюю площадку к стене.
2. Внутренняя розетка. Обычный форм-фактор, повсеместно встречающихся в квартирах. Розеточный блок вставляется в паз на стене, после чего фиксируется металлическими клиньями. Заземление часто выводится на каркас.

По количеству лунок

Одинарные и двойные. Розетки на 1-2 ложе устанавливают в один подрозетник. Контакты, как правило, параллельно замкнуты между собой.
Многосекционные. В этом случае для каждого отдельного блока необходим свой подрозетник. Причем контакты подводятся индивидуально к каждой секции

Обратите внимание, что соединять их шлейфом запрещено!

Когда заземление необходимо

И так, когда необходимо ставить розетки с заземлением? Они необходимы для:

1. Подключения кухонного оборудования: духовки, варочные поверхности и т.д. Связано это с тем, что мощность техники часто превышает 2,5 кВт. В случае короткого замыкания на корпус, удар током может быть смертельным. Более того, зачастую поверхность духовок не покрашена, а покрыта тонким слоем лака, который быстро стирается, делая поверхность токопроводящей.
2. Подключения промышленного оборудования и станков. С ними проблема аналогичная, хоть и корпус у них зачастую пластиковый. Их кабели могут перетираться, особенно при небрежной эксплуатации. При обрыве, заземленная розетка предотвратит сильный удар током.
3. Установки техники, требующей заземления. Некоторые, как правило, европейские бренды требуют при подключении обязательного РЕ-контакта. В противном случае работать оно не будет.

Также заземление крайне рекомендуется провести в детской комнате.

Особенно это касается светильников и компьютера.

Обратите внимание, что в квартире должен быть проведен заземлительный провод! Ставить евророзетки в домах с двух кабельной проводкой без заземления на ЗУ бессмысленно

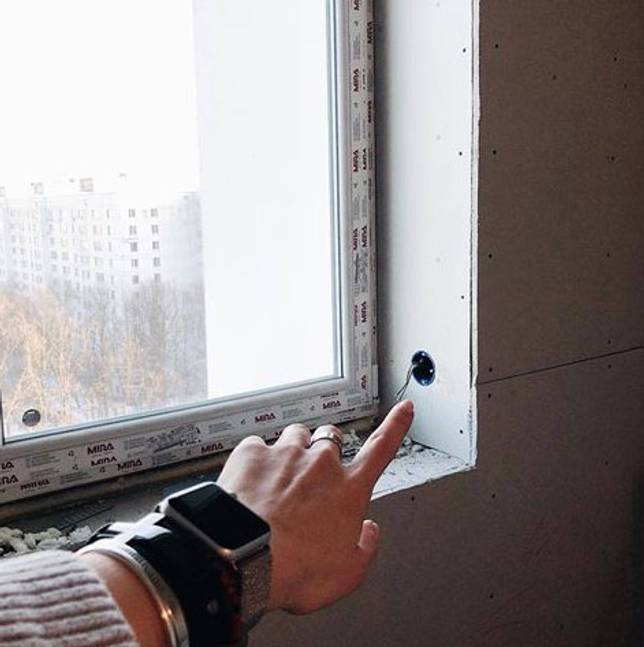

Как установить розетки на оконных откосах

Современные технологии бестактно вторгаются в нашу жизнь как на работе, так и в быту. Еще совсем недавно во всех квартирах стояли деревянные окна, которые приходилось каждый год красить краской, белить откосы и заклеивать мелкие трещинки на зиму. В то время казалось, что это норма и иначе быть не может. Сейчас розетки в откосах – это не прихоть, а необходимость.

В настоящее время это немыслимо представить. После появления окон ПВХ изменилась ситуация, люди почувствовали удобство и комфорт, а также невозможность жизни без таких окон. А красиво оформленные оконные откосы и широкий подоконник гармонично дополнили эту картину.

Преимущества размещения электрофурнитуры в откосе

Технологии движутся вперед. Пришла пора модернизировать и оконное пространство, ведь не все могут похвастаться большими размерами своей жилой площади, а значит, люди учатся рационально использовать каждый сантиметр своей квартиры.

Одним из таких инновационных решений стало размещение в оконном откосе розеток и выключателей. Ведь ни кто не поспорит с тем, что это действительно очень удобно. Широкий подоконник – это не редкость, и он часто берет на себя роль дополнительной полки. Вы можете задействовать подоконник под размещение на нем небольших электроприборов, оконное пространство активно используется на праздники для подключения иллюминации – гирлянда, декоративный ночник и так далее.

Тем более существует резкая потребность в дополнительных розетках для зарядки аккумуляторных батарей в телефонах, планшетах и прочих всевозможных гаджетах. Как правило, мебель размещают в квартире таким образом, чтобы она не загромождала окно. С появлением новых электроприборов необходимо наличие прямого доступа и достаточного количества розеток с напряжением 220 В в разных частях комнаты, что заставляет жителей использовать новые варианты установки розеток.

Безопасность при эксплуатации

Эксплуатация электроустановочной продукции безопасна, если у вас во время установки откоса не использовались горючие материалы для увеличения расстояния между стеной и самой поверхностью оконного откоса

Следует обратить на это особое внимание

Многие, даже не очень внимательные люди не раз обращали внимание на то, что рядом с окнами бывает, оседает конденсат. Что невольно наводит на вопрос о возможности возникновения короткого замыкания

Влага не способна проводить через себя ток, если не содержит определенных примесей. Количество возникающего в помещениях с высокой влажностью конденсата очень мало для появления короткого замыкания и безопасно для эксплуатации. Ведь ее состав не способствует проведению тока, так как ни чем не отличается от дистиллированной воды.

Таким образом, возможность появления конденсата на контактах слишком мала и не представляет опасности. Кроме того, конструктивные особенности розетки спроектированы таким способом, чтобы влага не попала вовнутрь. При этом даже исключается возможность затопление розетки во время сильного проливного дождя, если у вас оказалось открытым окно. Кроме того, в этом случае короткое замыкание также исключено, так как дождевая вода не способна проводить электричество.

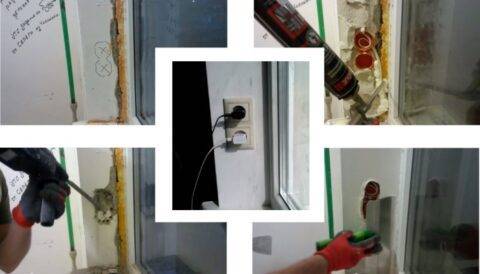

Инструкция по установке

Процесс установки совершенно ни чем не отличается от стандартной установки розетки в стене. Если вы самостоятельно хоть раз устанавливали розетку или выключатель в квартире, то для вас он покажется совершенно идентичным.

Установка проводится следующим образом:

1. Для начала нужно выбрать необходимое место расположения розетки и провести к нему кабель.
2. Оборудуются намеченные места под розетку/выключатель.
3. При помощи клея или монтажной пены устанавливается и закрепляется откос.
4. Проверяется на прочность получившаяся конструкция для избежания отслоения откоса.
5. Крепится выключатель/розетка согласно технологии установки, как и в любое другое место.
6. В случае установки розетки необходимо убедиться, что откос не изгибается при извлечении вилки, что является главной задачей монтажника.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

• за корпусами встраиваемой техники;
• внутри шкафов;
• над мойкой;
• над плитой.

Читайте подборку статей про установку розеток в квартире:

Саморезы для установки розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр – 3,0мм, длина разная – 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку – нужно провести самые суровые испытания.

14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться – недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор . У меня Спецмаш на 1400 Вт.

15 Шуруповерт – незаменимый инструмент

И ещё бонус. Кошки – друзья электрика, всегда очень любят разные проводочки. И в этот раз тоже…

16 Убираем за собой.

17 Электрокот

Удачи в делах, и не переделывать свою работу!

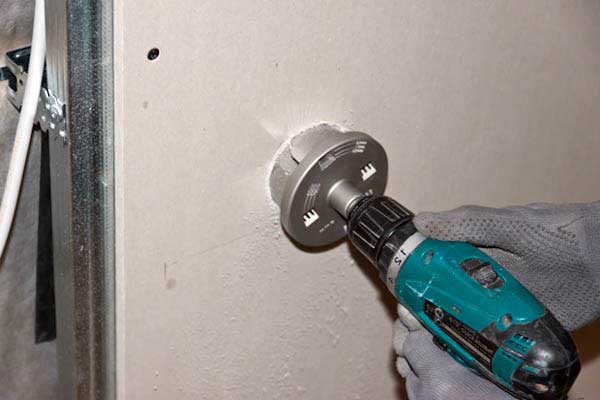

Делаем отверстие

Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.

В этой операции сложного ничего нет:

1. Устанавливаем на дрель или перфоратор подготовленную насадку;
2. Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
3. Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;

Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней.

Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом.

Но какой бы из методов не был выбран, сначала нужно сделать дополнительную разметку, чтобы определить размеры.

Поступить можно так:

1. При помощи линейки и маркера рисуем на стене крестик, перекрестие которого будет в центре будущего отверстия;
2. От центра на каждом их лучей крестика отмеряем по 34 мм и делаем пометки (расстояние между двумя пометками, лежащими на одной линии, должно составлять 68 мм);
3. Берем подрозетник и тыльной стороной прикладываем к стене, позиционируя по пометкам;
4. Обводим подрозетник по окружности.

Таким образом получаем необходимые размеры отверстия с центром в выбранном месте для розетки.

А далее уже вырезаем. Можно отверстие проделать ножом, но это не очень легко, поскольку придется прорезать лист на всю толщину, но если под рукой механического инструмента нет, то и этот метод подойдет.

Облегчить работы можно использовав дрель со сверлом. Им проделываем максимально возможное количество отверстий по нанесенной на стене окружности.

А затем просто ножом прорезаем перемычки между ними. Остается только затем полученное отверстие подровнять ножом.

В целом, прорезать отверстие – несложно, но достаточно часто возникают самые разные непредвиденные ситуации, которые придется решать.

ЧИТАЙТЕ ПО ТЕМЕ: Как устанавливать розетки в пол.

Требования в процессе монтажа

Технология, применяемая для обустройства проводки в любом другом месте квартиры, вполне приемлема и здесь. Заранее следует позаботиться о размещении в нужной зоне кабеля, а также определиться с точкой установки выключателя или розетки. В принципе, высота над уровнем подоконника не играет существенной роли, но обычно стараются не делать ее менее 10 сантиметров.

Выполняем отделение от монтажной пены оконного откоса, а затем аккуратно обустраиваем в нем отверстия, в которых будут располагаться подрозетники. Используя для фиксации клей или пену, возвращаем откос на предыдущее место. Необходимо иметь ввиду, что современные модели розеток очень плотно держат вилки. Это предполагает тщательную проверку надежного крепления откоса, чтобы избежать его отслоения при извлечении штекера.

При выборе подрозетников приобретайте модификации специально для гипсокартона, а не бетонных поверхностей. Специфика таких устройств – в наличии специальных винтовых зажимов, которые обеспечат качественное крепление. Дальше по стандартной методике выполняем установку электроточки. Здесь уже все происходит по давно отработанной методике для любого элемента проводки.

Предлагаем вашему вниманию видео, на котором самым подробным образом можно ознакомиться со всеми этапами размещения розетки в откосах, а также важными нюансами при выполнении монтажных работ.

https://youtube.com/watch?v=Eprjyl2vueE

Собственно говоря, вышеизложенный материал практически дает ответы на все вопросы по выполнению подобных операций. При этом наглядно видно, что никаких принципиальных отличий от установки фурнитуры в других местах не существует.

← Предыдущая страница
Следующая страница →

Правила проектирования мест для розеток.

Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:

1. Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
2. В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
3. Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
4. Общее количество розеток лучше рассчитать с небольшим запасом.
5. Включение и отключение электроприборов должно быть удобным и легкодоступным.
6. Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
7. Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
8. При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
9. Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
10. На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
11. Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
12. Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).

Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Розетки под окном

Прочитал ПУЭ и СП-31-110-2003, но так и не понял: могу я поставить розетки на стене под подоконником (да еще рядом с батареей отпления), или нет?

Интуиция подсказывает, что нет. А прочитанные документы вроде не запрещают.

Нормативная документация вполне согласна с вашей интуицией. Поскольку батарея является коммуникацией, да к тому-же металлической, то розетки ближе 0,5 метра нельзя.

С годами это проходит.

ботореи подключены через металопластиковые трубы а не через жестянку

ИМХО уважаемый avmal в данном случае ошибается. Расстояние нормировано до ГАЗОПРОВОДА.

а до газа сколько?

2Vadim131 ПУЭ 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Спасибо ответившим! ТЗ изменилось — розетка под окном оказывается, не требуется

Хотя, раз уж об этом заговорили, хотел бы уточнить:

1. Скрытая или открытая проводка считается элементом электроустановки? То есть, мимо газопровода ее провести можно?
2. Смутно помню что-то о расстоянии до труб отопления, водопровода, батарей отопления — но в ПУЭ не нашел.
3. В ПУЭ говорится о газопроводе, но не говорится о газовой плите. Неужели можно ставить розетку около плиты, если от ввода газа в плиту до розетки более 50 см?

1. Смутно помню что-то о расстоянии до труб отопления, водопровода, батарей отопления — но в ПУЭ не нашел

Лентяй, однако. ПУЭ Глава 2.1>Электропроводки>Открытые электропроводки внутри помещений: ПУЭ 2.1.56. При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода. При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение. 2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм. Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

Кстати, на днях разговаривал с главным инженером одной из народившихся независимых эксплуатирующих организаций. Они приняли решение ликвидировать понятия электриксантехникслесарь, то есть все их мастера могут выполнять любую работу и отвечать за качество.

Установка розеточного блока

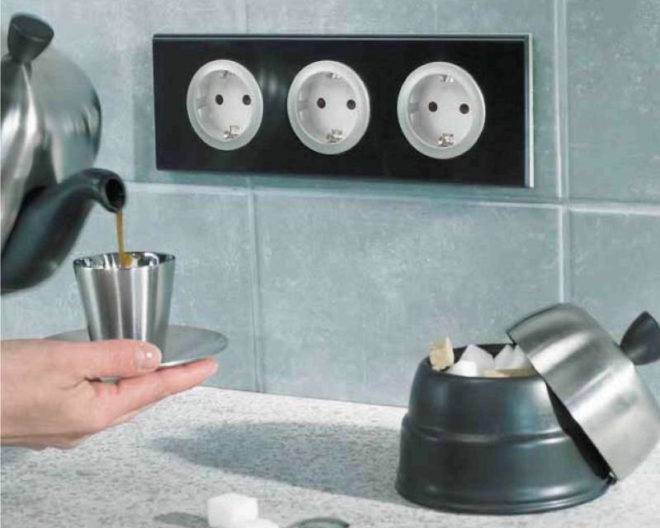

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

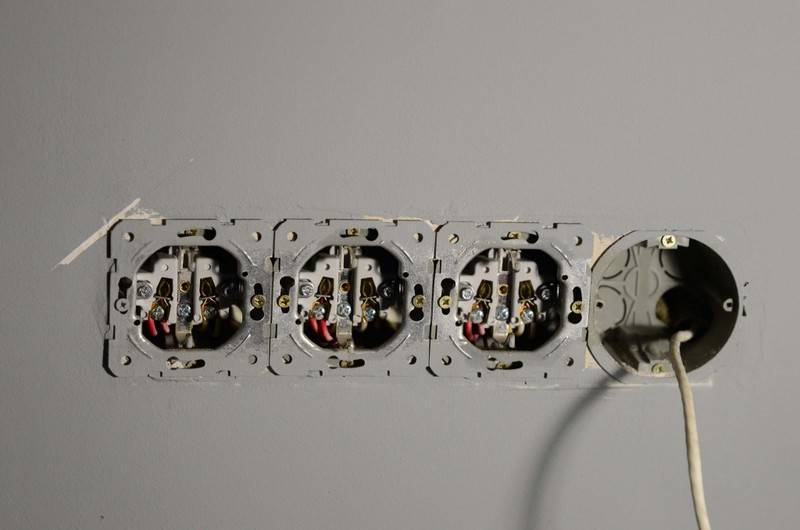

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Зачем розетка на откосе

Мы не знаем точно, кто первым догадался разместить розетку на откосе. Но уже многие убедились, что это удобно! Дело в том, что при правильном монтаже на окнах самое место для подключения электроприборов.

Подоконник часто используется как место хранения бытовой техники. Кофеварка или чайник, тостер, вентилятор или озонатор — да мало ли что найдёт себе место на подоконнике! Так они будут под рукой и в то же время не займут место на рабочей поверхности.

Но если подключить к откосу дополнительную розетку, бытовые приборы можно не просто хранить на подоконнике! Их в любой момент можно включить и использовать по назначению.
