Клапан приточный для вентиляции пластиковых окон – особенности, разновидности, установка

Конструкции и разновидности устройств

Устройство вентиляционных клапанов зависит от его разновидности, но принцип работы одинаковый. Система состоит со следующих частей:

Внешняя часть забора воздуха. Монтируется за окном, служит для подачи воздушной массы в канал

Важно, чтобы воздухозаборник имел козырек предотвращающий попадание в устройство осадков (снега или дождя).
Вентиляционный канал. Может проходить сквозь створку (при установке с фрезерованием рамы), или же монтируется с удалением части резинового уплотнителя со створки.
Внутренний клапан

Основная «рабочая» часть устройства, имеет в своей конструкции форсунки для подачи воздуха, иногда фильтр, и систему регулирования интенсивности вентилирования.

При правильно проведенном монтаже устройства, и условиях необходимых для работоспособности клапанов, он будет полноценно функционировать за счет такой простой конструкции.

Кроме конструкции, нужно знать виды устройств, чтобы подобрать для конкретного помещения, наиболее оптимальную систему.

Разновидности приточных клапанов

Устройства воздушного обмена для пластиковых окон, можно классифицировать следующим образом.

1. По типу материала изготовления:

• Из ПВХ.
• Древесины.
• Металла.

1. По системе управления функционалом:

• С автоматикой. Имеют датчики, позволяющие самостоятельно устройству определять интенсивность и продолжительность работы.
• Ручной контроль. Более простые устройства, у которых необходимо вручную открывать и закрывать вентиляционный канал.

1. По способам подачи воздушных масс:

• Фальцевый приточный клапан, один из простых вариантов устройства. Воздух подается через небольшую прорезь в притворе. Подходят для небольших помещений, так как объемы воздухообмена незначительные. Плюс системы в возможности установки без демонтажа окна.
• Щелевой клапан. Классическая схема с вырезом в раме шириной 16 мм, который с улицы прикрыт воздухозаборником, а внутри впускная система с управлением функционалом. Монтаж возможен без предварительного снятия окна. Высокая пропускная способность устройства обеспечит воздушный обмен на значительной площади.
• Накладной приточный клапан. Как правило, устанавливаются вместе с окном. Отдельно сделать установку, на уже смонтированную раму невозможно. Высокая работоспособность позволяет обеспечить вентиляцию значительных по площади помещений. Обычно их монтируют в складских и коммерческих постройках.

Также не стоит отбрасывать устройство вентиляции, имеющее вид поворотной рукоятки. Этот клапан вмонтирован в ручку для отпирания/запирания створки. Его плюс в простой установке, а также в том, что он не портит внешний вид окна. Клапан подходит для небольших комнат в квартире или доме.

Выбор требуемой системы происходит с учетом таких факторов:

• Площадь и назначение помещения (температуры и влажности)
• Тип и размер окон.
• Конструкция клапана, и способ его установки.

Главная особенность устройства заключается в возможности установки на окно своими руками, даже если они уже смонтированные и эксплуатируемые. Выполнить монтаж можно соблюдая следующие рекомендации.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

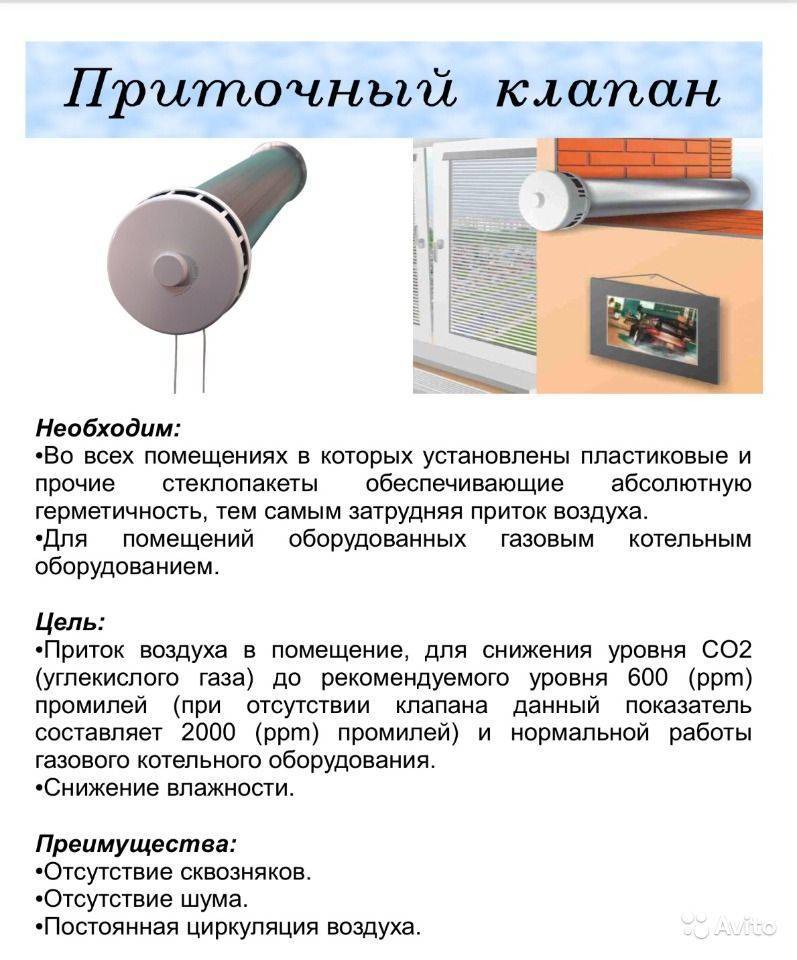

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Установка клапана на пластиковые окна

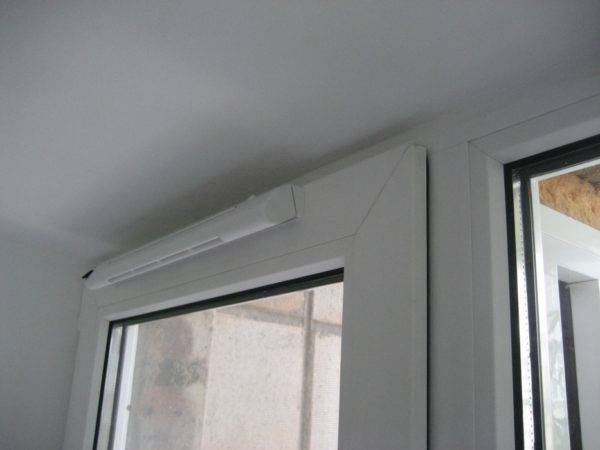

Клапан на окне ПВХ в закрытом виде

Закрепление клапана производится в горизонтальном положении сверху створки окна. Благодаря нему приточный воздух будет регулярно поступать в комнату, создавая нормальный микроклимат. К тому же уйдет такая проблема, как конденсат на окнах

Важно, что потребителю не составит труда вручную отрегулировать тот объем ветрового потока, который необходим

Клапан работает при закрытом окне. Небольшие потоки воздуха будут поступать ближе к потолку, поэтому ощущать неудобства от сквозняка хозяин дома не будет. Выбор клапанов разнообразный, их производят как отечественные производители, так и зарубежные, стандартные и отвечающие последним современным требованиям, реагирующие на изменение влажности в квартире.

От конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью) зависит специфика монтажа клапана. Установку осуществляют без фрезеровки, во внешнем контуре удаляется 400 мм уплотнителя. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью удаление производится вверху, напротив места монтажа вентиляционного клапана.

Необходимость приточных клапанов на пластиковых окнах

Существуют хозяева, предпочитающие тепло свежему воздуху. И они неправы. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Он относится именно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. Согласно сведениям ВОЗ болезни, вызываемые плохим качеством воздуха в помещениях, уносят ежедневно 5 тысяч жителей Земли. Именно внутреннего воздуха, а не загазованного уличного! В Америке до 30 тысяч человек в год умирают от заболеваний, вызванных увеличением концентрации радона в квартирах. Газ выделяется из земли, стройматериалов и скапливается в домах, не снабженных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приборов.

Эффективность вентиляционного (приточного) клапана

У многих возникает закономерный вопрос – насколько эффективны эти маленькие конструкции для воздухообмена? Перед приобретением приточных клапанов специалисты советуют проверить их эффективность внимательно изучив технические характеристики, проконсультировавшись с продавцом, не лишним будет прочесть комментарии тех, кто уже их купил.

Проверить эффективность достаточно просто, причём вовсе не обязательно приобретать вентиляционные решения. Всё что требуется – снять уплотнитель, зафиксированный на оконной створке. Его не стоит удалять или обрезать полностью, достаточно, чтобы он просто повисел в свободном положении некоторое время (оптимально 2-3 дня)

По их истечению обратите внимание на ряд критериев и параметров:

• отсутствуют ли сквозняки в комнате;
• повысился ли в помещении общий шумовой фон;
• появление конденсата «запотевания» на стекле;
• изменение температурного режима в помещении.

Завершив эксперимент, оконный уплотнитель возвращается на прежнее место.

Установка приточного клапана на пластиковое окно непременно приведёт к понижению температурного режима в комнате. Обусловлено это тем, что в помещение поступает холодный воздух с улицы. Если речь идёт об эффективно функционирующей системе отопления, можно заметить разницу в пределах 3-4 градусов.

В случае отсутствия эффекта, целесообразно отказаться от этого изделия в пользу приточного клапана, устанавливаемого в стену.

Примеры монтажа с перфорацией

Клапан для перфорации желательно устанавливать в верхней части окна. Трудность в выполнении работы по большей части заключается лишь в том, что требуется фрезеровка рамы – здесь никак не обойтись без особого оборудования и навыков работы с электрическим инструментом.

Выполнение подготовительных работ

Створку следует снять с петель, установить в вертикальном или наклонном положении. С рамы следует убрать часть обвязки от фурнитуры (ножницы и угловую передачу), снять ответные планки – они могут мешать при фрезеровке.

Список требуемых инструментов

Для установки приточного клапан на окно потребуются такие инструменты:

• Электрическая дрель и сверла (с диаметром в 0.5 см и 1 см).
• Напильник мелкозернистый.
• Электрический лобзик.
• Шаблон для разметки отверстий.
• Герметик силиконовый.

Паз можно подготовить и без использования шаблона, но с ним работать куда проще. Сделать шаблон можно своими руками из оргалита или фанеры.

Поэтапная установка и крепление

Весь процесс по монтажу приточного клапана можно разделить на несколько этапов:

1. Разметка – на вертикальный выступ нужно надеть шаблон и отметить место врезки прибора.
2. Фрезеровка створки – при помощи сверла с большим диаметром следует высверлить несколько отверстий в ряд, а после соединить их при помощи электрического лобзика. Повторите операции на наплаве рамы. Рам окна, которые открыты при фрезеровании, следует обязательно заполнить при помощи силиконового герметика – это поможет предотвратить попадание влаги, а также появление свиста во время циркуляции воздуха.
3. Установка клапана и монтажной планки – тыльную сторону планки следует обработать тем же герметиком, далее приложить деталь к створке и зафиксировать при помощи саморезов. Внутренний блок устройства вентиляции следует установить к раме и защелкнуть крепежи на планке. Проверьте прочность и ровность расположения клапана.
4. Монтаж козырька – с внешней стороны рамы закрепите защитный козырек на саморезы. Стык между частями деталей обработайте герметиком. Во время установки желательно использовать страховку.
5. Окончание монтажа. Фурнитурную обвязку установите обратно на место и повесьте створку на петли. Выставьте на вентиляционном устройстве проветривание.

Как видите, все не так уж и сложно!

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

1. Вверху конструкции расположен специальный ползунок.
2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.

Фирмы-изготовители

Наибольшей популярностью пользуются устройства марок Aereco, Air-Box (Comfort, Comfort-S) и Regel-Air.

Модели Aereco имеют разную подачу воздушной струи. Можно отрегулировать как наклонное направление, так и прямое. Отличаются они и большой функциональностью. Кроме основных своих обязанностей Aereco, например, нормализуют уровень влажности в жилом помещении. Отвечает за это функция гигроуправления.

Компания Air-Box лидирует среди производителей вентиляционных клапанов. Устройства этого производителя имеют лучшие параметры эффективности, легко устанавливаются. А также они компактны и относительно дешевы.

Появляются в продаже и вентиляционные клапаны отечественного производителя. Например, линейку этих устройств выпустила компания «Мабитек».

Назначение элемента

После монтажа пластиковой конструкции естественная циркуляция воздушного потока становится хуже. В комнату поступает меньше кислорода, а углекислый газ и испарения не могут выйти. Все это имеет последствия:

• Образование конденсата;
• Развитие плесени;
• Начинают появляться неприятные запахи;
• У жителей ухудшается состояние здоровья.

Эти проблемы решает простая установка приточной конструкции. Главная особенность такого решения – проветривание жилого помещения без сильной потери тепла. Благодаря небольшим отверстиям углекислый газ и влага покидают помещение, улучшая циркуляцию воздуха. Поддерживать хороший микроклимат в офисе или дома станет в разы легче, отчего прекратится развитие болезней и плесени.

Эффективность пластиковых окон не теряется, они все также работают на 100% и не позволяют уходить теплу даже в зимнее время. При этом воздух становится чище и свежее.

Чтобы изделие не было бесполезным, важно учитывать ряд особенностей при его установке. Только так можно добиться лучших результатов:

• Вытяжка должна корректно работать;
• Уличная температура должна быть не выше 5 градусов;
• Обязательное наличие естественного воздухообмена между комнатами. Чтобы этого добиться, необходимо открыть двери в помещении или покупать изделия с промежутком между полом и нижнем краем конструкции в 1 см;
• Обеспечение плотной герметичности у входного полотна.

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

• работу лучше проводить в тёплое время года;
• створку окна придётся снять с петель;
• надёжно установить снятую конструкцию в наклонном или вертикальном положении;
• позаботиться об освещении;
• подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

• электрическая дрель или шуруповёрт;
• свёрла диаметром 5 мм и 10 мм;
• электролобзик;
• напильник;
• карандаш или маркер;
• саморезы;
• силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
4. Монтаж клапана:
   1. Внутренний блок установить на планку и защёлкнуть крепежи.
   2. Впускную крышку закрепить саморезами с внешней стороны рамы.
5. Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

• острый строительный нож;
• шуруповёрт;
• маркер;
• линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
2. Сделать разметку карандашом или маркером.
3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Клапан на окно против других видов вентиляции

Первые конкуренты приточного клапана на окно — вентиляционные системы, которые устанавливаются на стену. Для их монтажа необходимо проделать сквозное отверстие. В зависимости от модели они могут работать по тому же принципу, что и оконные клапаны, или принудительно, за счет встроенного вентилятора.

Вентиляция в стене.

Такие устройства могут быть оборудованы фильтрами для очистки от пыли и подогревом воздуха, идущего с улицы. Пропускная способность этой вентиляции выше — от 70 м³/час. Однако, и она не лишена недостатков, может промерзать в сильные морозы, издавать шум, стоит значительно дороже, а монтаж более длительный и сложный.

Монтаж клапана на окно — самый не пыльный, быстрый и недорогой способ восстановить циркуляцию воздуха в квартире. Отдавать ему предпочтение стоит при следующих условиях:

• Если нет возможности поставить более мощную систему с набором дополнительных функций.
• Рядом с домом нет предприятий, загрязняющих воздух, и оживленных дорог.
• В доме есть вытяжная вентиляция и она эффективно работает.
• В квартире нет проблем с отоплением.
• В помещении постоянно проживает не более 2-х человек.
• Зимы в регионе мягкие, температура редко опускается ниже -15°C.

Этапы монтажа

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана. Рассмотрим процесс поэтапно:

1. Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией. Распечатайте упаковку, изучите состав устройства, внимательно прочитайте инструкцию.
2. Если монтажные схемы и шаблоны не предоставлены в комплекте устройства, их можно скачать с сайта производителя. Это необходимо для точной разметки и вырезания отверстия.
3. Окно очищается вот мешающих работе элементов дизайна штор, жалюзи и других изделий. В заранее определенном месте установки с использованием шаблона, который предоставлен производителем, отмечается место будущих отверстий.
4. С использованием фрезы и необходимых насадок в оконном профиле вырезается удлиненные отверстия того размера и количества, которые для конкретной модели. Работы необходимо проводить аккуратно и качественно.
5. Как как при устройстве отверстий открываются внутренние камеры оконного профиля, для того чтобы воздух в них не попадал, необходима герметизация или использование специального телескопического канала, который можно купить у производителя.
6. Подготовленное отверстие очищается от пыли и грязи.
7. С использованием крепежных элементов, подготовленных заранее, внутренняя и наружная части оконного клапана прикручиваются к раме с соблюдением точного места установки. При необходимости можно использовать герметик.
8. Последний этап – настройка. Необходимо проверить работу всех регулирующих устройств, закрыть и открыть клапан.

Устройство готово к эксплуатации

В дальнейшем важно соблюдать все рекомендуемые требования производителя, не закрывать поток воздуха посторонними предметами и не допускать засорения. Установка приточного клапана на пластиковое окно, видео которого представлено ниже, – это простой процесс, который, при некоторых навыках, может осуществить каждый

голоса

Рейтинг статьи

Виды вентиляционных клапанов, устанавливаемых на окна

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

К преимуществам таких моделей клапанов для проветривания относятся:

1. Возможность установки без демонтажа стеклопакета.
2. Доступная цена.
3. Простота монтажа.
4. Допускается автоматизация.
5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

1. Допустим монтаж без снятия стеклопакета.
2. Сохраняет тепло- и звукоизоляционные характеристики окна.
3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетизм конструкции они не влияют, но повышают эффективность.

Особенности:

1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
3. За счет фильтра защищают помещение от пыли.
4. Шумоизоляционные параметры недостаточно эффективны.
5. Хорошая пропускная способность (до 100 куб.м/ч).
6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

1. В центре. Воздух будет поступать по всем направлениям.
2. Вниз. Поступление масс возможно только в нижнем направлении.
3. Вверх. Приточный воздух всасывается только вверху.

4. Закрыто. Воздушные потоки в помещение не поступают.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort
