Установка Кодового замка на входную дверь своими руками: механический или электронный на металлическую дверь? Обзор моделей

Разновидности блокираторов

Запорные устройства, представленные на рынке, реализованы разными способами. Они отличаются принципом работы, сложностью и эксплуатационными характеристиками. Выбор широк: в зависимости от потребностей, вы всегда сможете подобрать как бюджетную модель для дачи, так и вариант с дополнительными возможностями (например, с дистанционным управлением) для загородного дома.

Механические

Механический кодовый замок на калитку опережает другие варианты по популярности. Причина кроется в его доступной стоимости и надежной работе. Линейка механических моделей разнообразна; в ней присутствуют модели разных уровней сложности.

Кодовые модели механического типа предназначены для блокировки деревянных и металлических калиток. Чтобы открыть дверь с внешней стороны, необходимо нажать три кнопки, изнутри – нажать ручку. Конструкция содержит соответствующие штифтам кольца, которые, при правильном наборе кода разблокируют защелку.

Провести перекодировку можно при установленном замке. Многие устройства оснащены защелкой, которая может переворачиваться в зависимости от конструкции двери (левая-правая).

Механический кодовый замок Источник katlavan.ru

Электромеханические

Устройства, комбинирующие механический и электрический блок, популярны благодаря удачному соотношению цена/качество. Они обладают следующими особенностями:

• Характеризуются надежностью и взломоустойчивостью, благодаря чему могут устанавливаться не только на калитки, но и на ворота.
• Чтобы попасть во двор, нужно ввести код на электронной цифровой панели; существуют варианты с дополнительным электронным ключом (его прикладывают к панели).
• Многие модели дополнительно оснащаются обычным (механическим) ключом. Это запасной вариант на случай нестабильного электроснабжения. Изнутри дверь можно разблокировать кнопкой или задвижкой.
• На некоторых моделях возможные проблемы решаются с помощью установки компактного аккумулятора. Это избавит вас от необходимости тянуть электрокабель к калитке.
• Электромеханическое устройство работает в любые морозы, противостоит взломам и позволяет менять кодовую комбинацию.

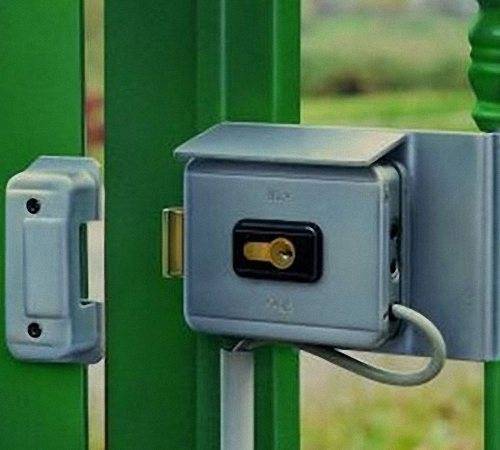

Управление запорным механизмом происходит дистанционно Источник domzamkov.com

Минус: монтаж, включающий подводку провода (и, если потребуется, ремонт), должен выполнять специалист. Аккумулятор нуждается в обслуживании и подзарядке. Если вы потеряете ключ, дубликат обойдется недешево.

Электронные

В конструкцию электронного дверного кодового замка кроме механической части входит программируемый блок. Работа системы организована по принципу электрического магнита. Чтобы разблокировать калитку и попасть во двор, необходимо ввести пароль или воспользоваться электронным ключом (в виде карты).

Панель для ввода пароля реализуется в кнопочном или сенсорном виде. Некоторые модели предоставляют возможность дистанционного управления (с помощью приложения в мобильном телефоне). Благодаря электронной начинке устройство обладает следующими достоинствами:

• Максимальная устойчивость системы к взлому.
• Надежная эксплуатация, невзирая на погодные факторы.
• Совместимость с другими домашними системами (с домофоном, камерами, датчиками движения охранного контура).
• Простое и удобное (включая удаленное) использование.

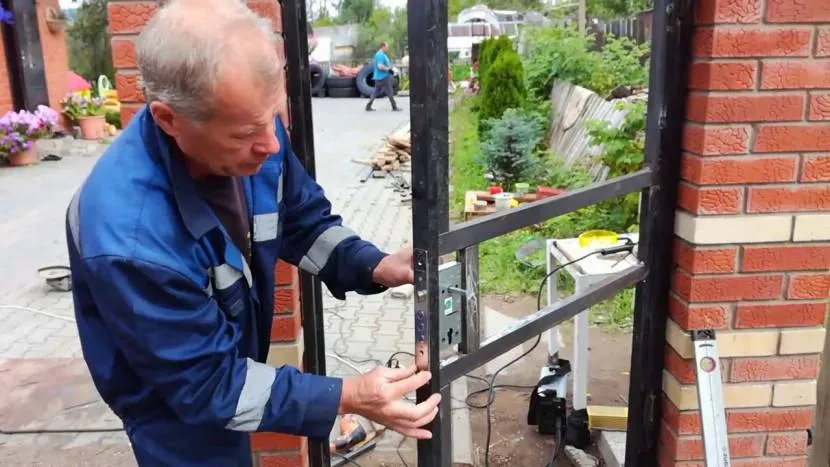

Установку доверяйте профессионалу Источник strojdvor.ru Ключевым недостатком является высокая стоимость электронных замков – ставить такую систему на дачную калитку нецелесообразно. Другой минус – для монтажа и обслуживания необходимо приглашать специалиста, что означает дополнительные траты. Помимо всего прочего, к калитке надо будет подвести электричество или запастись аккумулятором.

Виды устройство и принцип работы кодовых замков

Кодовые замки на входную дверь обладают сложной конструкцией. В нее входят четыре составляющие:

1. Запирающий механизм.
2. Считыватель кода.
3. Блок управления.
4. Источник питания.

Запирающий механизм требует наличия электричества. Его подача производится импульсом. Если введенная комбинация цифр является правильной, механизм должен открыться.

Считыватель кода или пульт управления. Это устройство предназначено для ввода комбинации цифр и ее отправки в следующую составляющую.

Блок управления сверяет набранный код с правильным. Данный элемент отвечает за подачу импульса для открывания механизма. Закрывается механизм автоматически. Это происходит сразу после закрытия двери.

Источник питания обеспечивает бесперебойное функционирование прибора. Он не зависит от наличия электричества. Благодаря этому прибор может работать несколько суток. Часто его устанавливают совместно с элементом управления. Для этого выбирают место, которое скрыто от посторонних глаз.

Все кодовые запирающие устройства оборудованы кнопками. Они находятся снаружи здания, и при нажатии на них двери отпираются.

Механические

В механических моделях отсутствует прорезь для ключа. Запорный механизм не получится вскрыть отмычкой. Такие запирающие устройства отличаются прочностью и надежностью. Открыть и закрыть дверь можно только при знании комбинации символов. Механические кодовые замки не портятся от влаги и сырости. Они устойчивы к морозам и сильной жаре.

Способы запирания делятся на наборный и поворотный. Первый подразумевает наличие круга. При открытии раздается звук. Подобные изделия широко применяются для защиты сейфов. Второй предполагает несколько поворотных кругов. Устройства с таким запиранием часто ставят на чемоданы.

Цифровые замки обладают недостатком. Со временем кнопки стираются и становится видно, какие цифры вводились для доступа.

Данные виды запирающих устройств срабатывают следующим образом. При закрытии сокращается пружина. Головка располагается в планке и защелка отодвинута. При вводе кода кнопки сдвигают необходимые пластины. Они задействуют обойму и освобождают ее. Пружина тянет головку при отпускании клавиши. Защелка с возвратной пружиной движутся обратно.

Электронные

В электронных устройствах есть специальный программный блок. После установки программы он будет просто открываться. Потребуется ввести и сохранить комбинацию. Бывает:

• навесным;
• накладным;
• врезным.

Первый вид стоит недорого, но он быстро снимается или спиливается. Второй является более защищенным. На корпусе есть кнопка для открытия. Третий вариант считается самым надежным. Врезная установка требует специальных знаний и некоторых усилий.

Замки, сочетающие в себе одновременно электронный и механический механизмы

Электромеханические замки отличаются от предыдущего типа только взводом. Он осуществляется не пружиной, а ригелем. Он фиксирует механизм. Входная дверь остается запертой. При подаче тока фиксаторы отключаются. Ригель попадает под корпус посредством пружин, и дверь открывается.

Данные модели являются более сложными в установке и стоят намного дороже. Они считаются более надежными. В устройствах есть цилиндрический механизм. Если обесточили здание, механизм легко отпереть ключом.

Биометрические

Замки, которые называются биометрическими, идентифицируют человека по отпечаткам пальца. Они обеспечивают высочайший уровень контроля доступа. В устройствах присутствуют датчики, распознающие структуру глубоких кожных слоев человека. Плюсом сканерного прибора является исправная работа даже при незначительных повреждениях и загрязнениях. Биометрические устройства могут различать отпечатки детских пальцев с 6 лет.

Такие изделия используются для одно- и двухквартирных домов. Они применяются и в коммерческих зданиях. Сканерные запирающие устройства подходят для турникетов, гаражных ворот, шлагбаумов и др. Минусом можно назвать высокую стоимость. Самый недорогой вариант обойдется в 11 000 руб.

Советы по эксплуатации

Если возникла необходимость сменить содержащий электронику замок, требуется сначала обесточить его. Но делать это всякий раз, когда утерян пароль или нужна смена полотна двери, не следует. Выходом часто оказывается перекодировка механизма, она же поможет открыть заблокированный замок.

Изменение кода настоятельно рекомендуется:

• после проведения ремонта или реконструкции с привлечением наемных рабочих;
• при утере или похищении записей с кодом;
• после длительного использования одного пароля.

Вводят штатным образом действующую комбинацию цифр. Затем пластины с выемками возвращают в обратное положение. Когда набраны новые цифры, под них ставятся пластины, а конструкцию фиксируют болтами.

Также следует соблюдать несколько простых правил:

• ухаживать за механической частью кодового замка обычным образом;
• оберегать электронику от сильных ударов;
• по возможности избегать записи кода, а если без нее не обойтись, хранить в недоступном для посторонних месте;
• проводить все техническое обслуживание, рекомендованное производителем;
• не менять конструкцию замка и не ремонтировать его самостоятельно.

В следующем видео вы узнаете о электронном кодовом дверном замке с сиреной H-Gang Touch On.

Классификация кодовых замков

Все кодовые замки можно классифицировать по следующим признакам:

• по типу установки;
• по способу набора кода;
• по возможности замены кода.

Виды замков в зависимости от способа установки

Механический кодовый замок на дверь может быть:

• врезным;
• накладным;
• навесным.

Рабочий механизм врезного замка располагается внутри дверного полотна, тем самым, защищая устройство от возможности разбора. Снаружи двери остается только рабочая панель, требуемая для набора кода.

Замок врезного типа, установленный на двери

Врезной замок может быть установлен на деревянных и пластиковых дверях, а так же на металлических дверях, имеющих дополнительную обшивку.

Накладной замок устанавливается на поверхность дверного полотна снаружи помещения. Ответная планка также не утапливается внутрь косяка, что значительно снижает защитные свойства механизма.

Устройство замка накладного типа

Накладные замки преимущественно используются для фиксации стеклянных дверей или калиток.

Навесные кодовые замки не обладают повышенной надежностью, поэтому используются для хранения велосипеда на стоянке, фиксации чемодана или в виде дополнительного защитного устройства на калитку, ворота или дверь дома.

Использование замка, как дополнительной защиты сумки с вещами

Таким образом, выбор типа замка зависит от материала, из которого изготовлена дверь и места ее установки. Механический кодовый замок на калитку может быть навесным или накладным. Замок, устанавливаемый на деревянные, пластиковые, металлические двери, причем в качестве единственного защищающего механизма должен быть врезным.

Виды замков, различающихся способом набора кода

По способу набора секретного кода, являющегося ключом различают:

• замки с кнопочными панелями;
• замки с кругами набора.

Кодовые замки с панелями кнопок не отличаются высокой надежностью, так как  устройство имеет минимальный набор комбинаций. С течением времени кнопки теряют свой первоначальный вид (затираются), что приводит к быстрейшему подбору цифрового шифра. Такие механизмы используются для помещений, где не требуется особая секретность. Одной из наиболее популярных моделей является кодовый механический замок Меттэм, который устанавливается на дверях подъездов.

Устройство, открывающее при помощи кнопочной панели

Наиболее надежными считаются замки с наборными кругами, причем, чем больше кругов предусмотрено конструкцией устройства, тем выше параметр защиты.

Замок повышенной секретности, установленный на шкафу с документами

Выбор замка должен основываться не степени необходимой надежности.

В отдельную категорию можно выделить электромеханические устройства. Кодовый замок электромеханический состоит из двух частей:

• запирающего устройства;
• прибора для считывания кода, расположенного на брелке (карте).

Между собой эти части соединены электрическим приводом.

Устройство кодового замка с электромеханическим приводом

Электромеханические замки отличаются от механических устройств более высокой степенью защищенности, но обладают и большей стоимостью.

Виды замков по заменяемости кодов

Устройство кодового механического замка может быть:

• без возможности перекодировки. При изготовлении в механизм замка устанавливается определенный код;
• перекодируемым.

Перекодировка может осуществляться при:

• разборе замка и замене рабочего механизма;
• воздействии дополнительного ключа.

В любом случае перекодировку можно произвести самостоятельно.

Для помещений или шкафов, требующих высокой степени защиты, рекомендуется использовать замки с возможностью перекодировки.

На что обратить внимание

Выбор любого товара имеет свою специфику. Покупая механический цифровой замок, необходимо оценить его по следующим критериям:

• Герметичность корпуса. Если запорное устройство приобретается для монтажа вне строения – это обязательное условие его безотказной работы.
• Материал. Только сталь, причем с антикоррозийным покрытием.
• Фиксация защелки. В качественном образце не должно быть ее люфта.
• Возможное количество цифровых комбинаций кодового замка. Чем их больше, тем выше степень секретности изделия.
• Уровень защиты. По данному параметру замки подразделяются на 4 группы. По сути, сложность вскрытия определяется временем, которое понадобится злоумышленнику, чтобы понять, как разобрать (взломать, подобрать код) механизм.
• Сертификат качества. К сожалению, и в этом сегменте рынка множество подделок, второсортной продукции. Если ориентироваться на брендовые модели, то лучшими замками считаются «Мэттэм» и «Сisa». В России продаются в нескольких модификациях, а потому выбор есть.

Разновидностей цифровых запирающих механизмов множество. И хотя они отличаются рядом характеристик, сложно оспорить, что установка кодового замка избавляет от многих проблем и дает определенные удобства. Но максимальная степень защиты объекта обеспечивается лишь в случае монтажа не менее двух устройств данной группы, причем разнотипных. По мнению специалистов, оптимальное сочетание – электронная и механическая модели. Даже опытному взломщику придется долго разбираться, как вскрыть оснащенную ими дверь.

Как происходит установка накладных замков

Несмотря на кажущуюся сложность, электронные замки довольно просто установить своими силами. Всю работу можно разделить на три этапа:

1. приобрести необходимые материалы и инструменты;
2. сделать разметку;
3. установить замок.

Материалы и инструменты

Чтобы поставить электронный кодовый замок на входную дверь, необходимо иметь:

• электронное запирающее устройство;
• электродрель или шуруповерт с набором сверл;
• крестообразную отвертку или соответствующие биты для шуруповерта;
• рулетку;
• угольник;
• маркер или строительный карандаш.

Разметка

С помощью рулетки, угольника и карандаша определяется место крепления замка, а также расположение крепежных деталей. Для этого:

1. на расстоянии примерно 1 м от пола необходимо карандашом поставить отметку;
2. затем произвести разметку расположения корпуса замка и его крепежных элементов на дверном полотне, а также места прохождения через дверное полотно считывающего устройства (процесс можно значительно облегчить: приложить замок к двери и обвести карандашом);
3. высверлить отверстия под крепежные элементы (сверло должно быть немного меньшего диаметра, чем крепежные винты);
4. высверлить сквозное отверстие для проводов считывателя (он может располагаться в любом месте — главное, чтобы хватило длины проводов);
5. закрепить корпус;
6. выполнить разметку планки на дверной коробке, в том числе отметить места для крепежных болтов;
7. высверлить шуруповертом или электродрелью отверстия под крепеж планки;
8. поставить планку;
9. проверить ход ригелей или запорного язычка внутрь планки. Если ход затруднен (цепляются за коробку или планку), производится корректировка установленного корпуса или планки.

Установка накладного замка

Наиболее сложный этап — установка. Он предполагает не монтаж корпуса на двери, а сборку элементов замка в единое целое. Здесь поможет знание нескольких простых правил:

• считыватель крепится на наружной стороне двери. Крепится в любом месте, но с таким расчетом, чтобы длины проводов хватило до электронного блока замка. Скрутки (удлинение) категорически запрещаются;
• все провода размещают в гофрированных полиэтиленовых трубках, чтобы избежать влияния повышенной влажности и случайного механического воздействия;
• блок управления размещают по схеме, указанной в инструкции. В зависимости от модели замка, блок может быть в корпусе замка или рядом с адаптером (адаптер — преобразователь тока);
• программирование контроллера производится строго по инструкции.

Как происходит установка врезных замков

Поставить врезной замок в новую дверь сложнее, чем установить накладной. Но если проводится замена механического замка на электронный, все намного проще.

Рассмотрим наиболее сложный вариант. Здесь алгоритм работ следующий:

1. дверное полотно снимается с петель и ставится на ребро, торцом с замком вверх;
2. размечается углубление под корпус замка — должно быть на 2-3 мм больше;
3. стамеской и электрической дрелью выбирается углубление (для металлических дверей нужна болгарка и сверла по металлу с победитовым наконечником);
4. определяется место установки считывающего механизма;
5. просверливается отверстие под проводку от считывателя;
6. производится подключение по схеме, приведенной в инструкции (если ее нет, все можно найти в интернете на сайтах производителей).

Монтаж входной металлической конструкции

Когда проем полностью готов, можно приступать к установке новой дверной конструкции. Для того, чтобы установить ее максимально точно и надежно, само полотно снимается и устанавливается короб.

Установка коробки

В проем ставится коробка двери и при помощи уровня выравнивается со всех сторон. Кроме того, по всему периметру проема она фиксируется при помощи деревянных или пластмассовых клиньев, которые по окончанию проведения всех работ можно будет выбить, либо оставить в проеме как дополнительный крепежный материал.

Стоит обратить внимание на то, что конструкция обязательно должна выставляться заподлицо со стеной и открываться наружу. После того, как короб тщательно выставлен, необходимо проверить его диагонали: они должны быть ровными со всех сторон

Варианты крепления

Крепления коробки может производиться несколькими способами, о которых стоит сказать. Сверху и снизу она крепится по двум точкам, а по бокам – минимум по трем.

Проушины. Некоторые производители металлических дверных конструкций выпускают модели с уже приваренными металлическими планками, в которых проделаны специальные отверстия под крепеж. Их называют проушинами. В этом случае крепление происходит следующим образом:

• Проушины отгибаются так, чтобы они были максимально плотно прижаты к поверхности стены;
• Перфоратором делается отверстие на длину предполагаемого анкера;
• Сквозь проушины анкер вставляется в отверстие и затягивается при помощи гаечного ключа.

Если нет под рукой анкеров, то вместо них специалисты рекомендуют применять стальную арматуру. Штырь вбивается в отверстие, а его концы при помощи электросварки привариваются к проушине. Для большей надежности в отверстие для начала можно залить цементный раствор.

Если все-таки будет использован стержень арматуры, то глубина отверстия должна быть около 15 см.

Сквозное отверстие. В процессе производства металлических дверей некоторые производители заранее предусматривают сквозные отверстия для крепления коробки, но если таковых нет, то можно сделать их самостоятельно. Сквозь отверстия в стене делаются перфоратором отверстия, в которые вставляют анкера или арматурные штыри.

Металлические захваты. Этот вариант крепления будет уместен только в том случае, если по наружному краю будет установлена металлическая окантовка из стального уголка. Тогда необходимо подготовить металлическую планку шириной 3 см, толщиной 2-3 мм, длина должна соответствовать ширине торца проема. Она приваривается к внутренней стороне короба и к металлической планке либо перпендикулярно, либо наискосок.

Окончание процесса установки

После установки коробки навешивается полотно и проверяется, ничего ли не мешает во время открывания или закрывания двери. Если все отлично, полотно снова снимается, а поверхность лутки обклеивается малярным скотчем. Теперь настал момент, когда необходимо заделать зазоры и провести финишную отделку.

При помощи монтажной пены заделывается зазор между проемом и коробкой. Она поможет не только закрепить коробку, но и будет выполнять роль утеплителя. Если под рукой нет монтажной пены, тогда ту же самую процедуру можно повторить с использованием цементно-песчаного раствора с небольшим добавлением гипса. Также сверху зазор заделывается максимально ровно, поэтому необходимо быть готовым к тому, что придется накладывать несколько слоев.

Теперь можно приступать к установке откосов, которые после монтажа красятся или отделываются декоративными элементами. После проведения всех процедур можно удалять малярный скотч.

Последний шаг – крепление наличников при помощи винтов, болтов или заклепок. Устанавливается фурнитура (ручки, замки и прочее) и навешивается само металлическое полотно.

Домофоны Cyfral

Здесь все немного сложнее: комбинации зависят от модели. Например, если в модели есть буква «М», может сработать комбинация «В» – 41 – «В» – 1410. Иногда вместо «В» есть кнопка вызова с символом звонка.

Открыть подъезд с домофоном CCD 2094 можно, если зайти в сервисное меню – ввести комбинацию 0000. Для CCD 2094М работает комбинация 0000 – «В». После этого логика одинаковая:

1. На экране появится надпись «COD». 2. Введите комбинацию 123400, 123456 или 456999, нажмите «В». 3. Когда на экране увидите «F0», введите 601.

Модель CCD 2094.1М может открыть комбинация «В» – 0000. Обычно после этого на дисплее появляется надпись «ON». Это означает, что монтажники не меняли стандартные коды. Нажмите 2, и дверь должна открыться. Если же вы увидели надпись «OFF», то при установке домофона режим быстрого входа отключили.

Кроме того, если в подъезде есть квартиры №№100, 200 и т.д., можно использовать код: номер такой квартиры – «В» – 2323, 7272 или 7273.

Также можно попробовать комбинации «В» – 2751 или 07054.

Виды кодовых замков

Сегодня производители предлагают замковые устройства с кодом в нескольких вариантах. Они отличаются между собой конструкцией и способом монтажа.

Накладные. Техника установки накладных моделей с кодом аналогична монтажу механических изделий. При этом отсутствует необходимость нарушать цельность дверного полотна.

Электронные. Основное преимущество этих моделей перед механическими аналогами – повышенная стойкость к взлому. Для открытия затворного механизма может использоваться как цифровой код, так и специальная магнитная карточка или Smart lock – система, позволяющая открывать замочный затвор с помощью отпечатков пальцев.

Механические. Механический кнопочный замок с кодом чаще всего устанавливают на входную дверь в подъездах многоквартирных жилых домах. Такие замковые устройства оснащаются запирающими цилиндрами, которые при закрытии механизма размещаются в строго установленном порядке. Затворная система открывается с помощью специальной кнопочной клавиатуры, на которой набирается секретный код. Главное достоинство такого замка – нет необходимости носить постоянно с собой ключ, который можно потерять.

Магнитные. Такие модели замков чаще всего устанавливаются на двери, которые открываются большим количеством людей. В конструкцию магнитных изделий не входят трущиеся железные элементы, поэтому они отличаются достаточно продолжительным сроком эксплуатации.

Навесные. Замковые устройства навесной конструкции оборудуются с внутренней стороны определенным числом колец с пазами, обозначенные снаружи буквами или цифрами. Затворный механизм открывается после выставления композиции из цифр или букв согласно установленному шифру.

Замковые устройства с кодовой системой можно устанавливать не только на входные двери частных домов, квартир, но и на межкомнатные двери. Например, кодовые замки часто устанавливают на дверных блоках гостиниц, офисных помещений, в других общественных зданиях.
