Уклон пандуса для инвалидов в градусах: Новые нормы этого года – как рассчитать допустимый угол?

Разновидности пандусов

В зависимости от вида траектории подъёма подобные устройства бывают:

• прямыми;
• винтовыми.

Винтовые чаще применяются в складских, промышленных, транспортных, торговых и производственных помещениях, реже – как вспомогательные коммуникации в больницах и гостиницах. Для создания условий комфортного и безопасного перемещения инвалидов в городской среде эти сооружения почти не применяются и далее в этой статье не рассматриваются.

Но и прямые пандусы, в свою очередь, делятся на несъёмные и съёмные конструкции.

Несъёмные пандусы

Они бывают следующих типов:

• стационарные широкие одноколейные и состоящие из двух узких колей;
• откидные (также могут иметь разновидности).

Если стационарные устройства чаще встречаются у входов в здания и в различных общественных местах (спусках в подземные переходы и метро), то откидные характерны для лестниц жилых домов. Они, как и стационарные, жёстко связаны с местом установки и не могут перемещаться, но их можно откинуть к стенке и закрепить защёлкой после использования, чтобы не мешать движению других людей. Такие же конструкции можно встретить в современном общественном городском транспорте.

Съёмные пандусы

В отличие от стационарных и откидных пандусов, съёмные хранятся в специальном месте. В случае необходимости, их приносят и устанавливают для использования колясочником. Затем убирают снова в соответствующее хранилище. Такие устройства могут быть следующих типов:

• раздвижные телескопические;
• рампы;
• ролл-пандусы.

Первая разновидность является универсальной и легко подстраивается на различную длину.

Рампы представляют собой компактные конструкции небольших размеров, предназначены для преодоления невысоких препятствий, бордюров, порогов. Легко транспортируются.

Ролл-пандусы хорошо приспособлены к транспортировке в автомобиле, так как их можно скатать в рулон.

Некоторые особенности при проектировании и строительстве

Строительными правилами и нормативами описываются только основные стандартные требования. Но чтобы сделать спуск удобным и максимально облегчить передвижение по нему инвалидов, необходимо учитывать много тонкостей и нюансов.

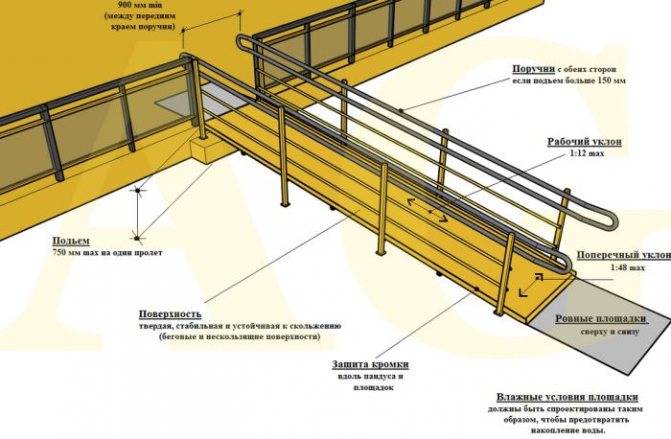

Качественная конструкция пандуса для инвалидов.

Например, при проектировании пандуса для одностороннего перемещения колясочников, оптимальная ширина варьируется от 90 до 100 сантиметров. А в случае двустороннего движения колясок навстречу друг другу, ширина дорожки не может быть менее 180 сантиметров.

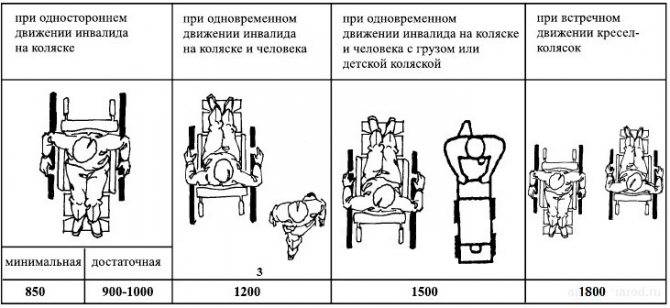

Варианты размеров пандусов для инвалидов.

Для определения оптимальной для передвижения ширины, следует учитывать, что инвалиду на коляске проще передвигаться, опираясь на поручни, расположенные на ширине полусогнутых рук. Исходя из этого и рассчитываем удобную ширину.

Односторонняя конструкция удобнее для человека в коляске, которому нужно высвободить одну руку для ключей, телефона или открытия дверей. При проектировании конструкции шириной в 180 см следует учитывать, что инвалид-колясочник будет опираться на поручень одной рукой, поэтому угол наклона нужно закладывать в проекте как можно меньший, дабы облегчить подъем.

Удобное расположение перил для инвалидов.

Вэб сайт ООН, посвященный проблемам инвалидов, рекомендует при строительстве широких пандусов (более трех метров), дополнительно предусматривать еще один поручень посередине.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, — 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

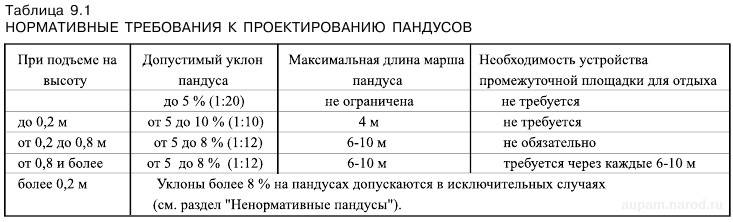

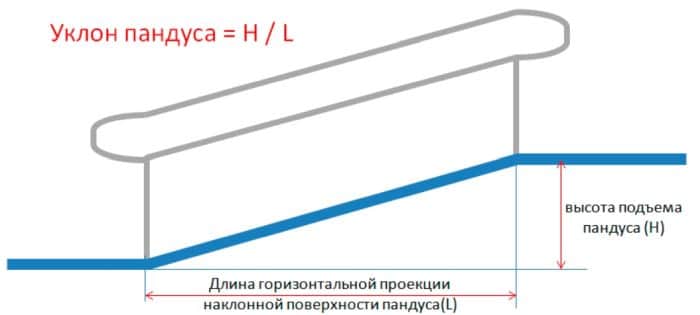

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

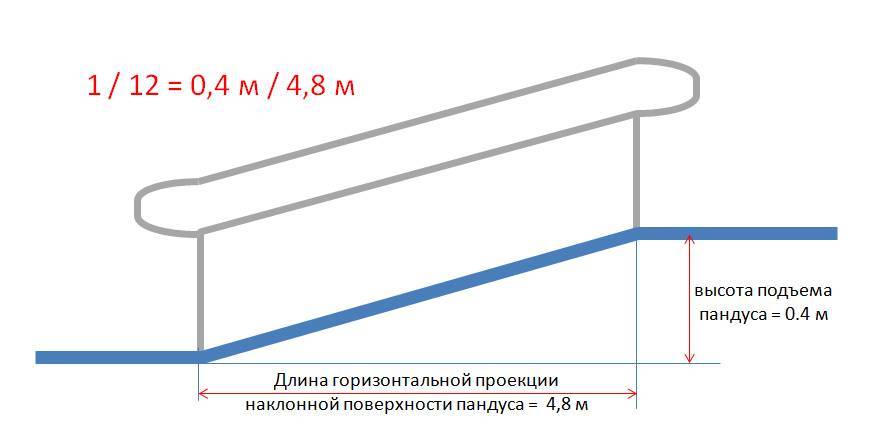

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Пандусы для инвалидов: нормы. Уклон пандуса для инвалидов

Количество инвалидов-колясочников, на первый взгляд, не является большим, поскольку они встречаются на улицах наших городов не столь часто. Однако реальное количество людей с ограниченными возможностями намного выше.

Иллюстрацией реальной доли инвалидов служит любая парковка, на которой выделены места для данной категории водителей. Нормы, регулирующие количество таких мест, основаны на статистике, утверждающей, что каждый десятый гражданин имеет ограниченные возможности. Около 30 % из них передвигаются на колясках.

Причиной того, что такие инвалиды редко встречаются на улицах, служит отсталость инфраструктуры, которая не позволяет колясочникам самостоятельно передвигаться по нашим улицам. Для адаптации входных групп под нужды людей с ограниченными возможностями предусматриваются наличие специальных пандусов.

Законодательное регулирование проблемы

Основы регулирования защиты прав инвалидов заложены в ст. 7 Конституции, провозглашающей социальный характер нашего государства. Вторая часть данной нормы устанавливает обязательность государственной поддержки инвалидов.

Данные положения получили свое развитие в ФЗ «О социальной защите инвалидов в РФ» (№181-ФЗ от 24.11.1995 г.).

В целях исполнения данной нормы различные министерства и ведомства издали приказы об обеспечении доступа на свои объекты инвалидов-колясочников.

Особенности конструкции пандусов для инвалидов

Технические требования к пандусам для входных групп в здания содержатся в разделе 5.2. свода правил СП 59.13330.2012. Данный документ устанавливает максимальный уклон подъема каждого марша этого сооружения на уровне 5 %. При этом каждый марш не должен находиться выше 80 см от своего основания.

В случаях, когда перепад высот составляет не более 20 см, правила допускают максимальный уклон пандуса в пределах 10 %.

Если высота входной группы составляет более 3-х метров, она оборудуется лифтом, либо платформой с электрическим приводом.

Важно

В исключительных ситуациях, когда пространство не позволяет осуществить пристройку пандуса, допускается применение винтовой конструкции. Минимальная ширина такого сооружения при полном повороте не должна быть менее 2-х метров.

Ширина пандуса должна составлять от 1,5 метров при одностороннем движении и от 1,8 метра при наличии встречных потоков.

Для предотвращения падения колясок по краям маршей должны быть смонтированы вертикальные отбойники. Минимальная высота этих элементов составляет 5 см.

В тех случаях, когда входная группа расположена на высоте от 45 см., обязательно наличие боковых ограждений, оборудованных поручнями. Высота поручней должна находится в пределах от 85 до 92 см. Необходимым элементом является дополнительный поручень, располагаемый на высоте 70 см.

Важной составной частью программы возвращения инвалидов-колясочников к полноценной жизни служит их социальная адаптация. Наличие таких базовых элементов инфраструктуры как пандусы позволяет этой категории граждан переставать ощущать себя изгоями

Изготовление и установка

Используя знания в монтаже, пандус можно сделать самостоятельно. Для этого нужно:

• снять размеры лестничного марша (длина, ширина, высота перил);
• согнуть полозья из оцинковки или алюминия на специальном прессе;
• согнуть уголки распорки;
• приобрести петли для крепления устройства к стене;
• приобрести крепежный материал (саморезы, болты, анкера, заклёпки).

Подготавливая полозья нужно учесть, что их длина должна быть равна длине лестничного марша. В качестве полозьев можно использовать оцинкованные профили. Профиль должет быть тонкостенным, потому что он опирается на каждую ступеньку лестничного марша. Если при изготовлении использовался гладкий профиль, то на каждую полосу полозьев можно наклеить противоскользящую ленту.

Толщина распорок колеблется в диапазоне 1-2 мм, а ширина – 40 мм. Длина распорок должна соответствовать среднему расстоянию между колесами колясок. Крепить полосы и полозья между собой необходимо заклёпками с круглой головкой. Болты и гайки могут мешать проезду коляски.

Петли для откидного пандуса должны быть крепкими, так как несут на себе всю нагрузку конструкции. Для установки петель на стену используются распорные анкера. Эти крепления важны, так как постоянное открывание и закрывание пандуса может привести к расшатыванию.

Установку конструкции необходимо проводить со стороны стены. Если это не возможно, то крепление можно провести на противоположной стене.

Уклон пандуса для инвалидов

Нормативная высота их – 0,7–0,9 м.

Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120. Уклон пандуса для инв­алидов СП 59.13330-20­12 Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м.

Так, его можно не ставить, если высота подъема не превышает 15 см, угол уклона составляет не более 8 %, а длина конструкции — до 1,8 м. При оборудовании таких устройств доступности необходимо помнить, что на каждые 6-10 метров марша пандуса необходима площадка для отдыха. Если длина конструкции не превышает 10 м, то ее можно сделать цельной.

Оптимальной шириной считается 0,9-1 м. Она подходит для одностороннего движения колясок. Если оборудуется конструкция, предполагающая двустороннее движение, то ее ширина должна быть порядка 1,8 м. Если проектом не предусмотрена возможность установки перил посередине сооружения доступности, то меняется и угол, под которым должен идти пандус.

Нормы предусматривают, что такая конструкция возможна лишь при условии, что наклон будет 1:15 (или 6,7 %). Ведь инвалид-колясочник сможет держаться лишь за один поручень.

Пандусы для инвалидов: нормы. уклон пандуса для инвалидов

При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.Требования по обустройству площадок перед пандусами:

• Сооружение должно обладать навесом и водоотведением.
• При вероятности обледенения желательно обеспечить подогрев платформы.
• Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99 Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон.

Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

• ремонт крыльца или здания;
• нехватка свободного пространства;
• наличие преград на пути движения и т.д.

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

• минимальная ширина – 85-90 см;
• обязательное наличие поручней и ограждений;
• допустимый наклон – 15%, максимальное значение – 18% (разрешено только в крайних случаях, при невозможности сделать меньший наклон);
• максимальная длина пролёта при большем значении уклона – 7 м.

С чего начать

Пандус готов

• Сверлим отверстия в швеллере под петли, которые заранее приобрели в строительном магазине. Для такой конструкции используются мощные дверные петли.
• Устанавливаем петли снизу швеллера, используя болты с потайными шляпками.
• С другой стороны к конструкции перил крепим удлиняющие пластины. Они должны быть такой длины, чтобы пандус было возможно прислонить к самим перилам.
• Устанавливаем удлиняющие пластины к вертикальным стойкам перил болтами. Стоит сказать, что прямоугольные выемки в пластинах должны быть чуть шире металлического сечения вертикальных элементов в конструкции перил, чтобы можно было прочно закрепить саму пластину.
• Вымеряем расстояние между рельсами швеллеров с таким расчетом, чтобы оно совпадало не только с шириной инвалидной коляски, но также подходило и для коляски детской и даже сумки-тележки.
• С помощью болтов с потайными шляпками соединяем снизу швеллера между собой металлическими распорками – уголком или стальными полосами толщиной 3–5 мм, и шириной около 40 мм. Стоит учесть, что распорок не должно быть много (максимум 3 перемычки), и они должны плотно прилегать к поверхности ступенек, чтобы не создавать трудности передвижения тому, кто будет поддерживать коляску сзади.
• Устанавливаем крепеж. К дальней от перил эстакаде пандуса в торце швеллера крепим обычную дверную ручку-скобу. Она будет одновременно играть роль и ручки, и петли, через которую можно будет крепить пандус к перилам с помощью цепи с замком либо обычного металлического крючка, если позволяет конструкция перил.

Уклон и размеры пандусов для инвалидов по СНиП

Пандус для инвалидов должен в первую очередь быть комфортным для передвижения, поэтому при установке нужно учитывать следующие характеристики:

• допустимые углы уклона;
• размер пандуса и ограждения;
• ширина площадки для прохождения инвалидной коляски;
• удерживающие устройства, поручни.

В СНИП 35-01-2001 описаны все требования и ГОСТ:

• сооружение не должно быть высоким и может состоять из нескольких рядов с максимальной высотой одного не более 800 метров;
• допустимый наклон семь-восемь процентов, на невысоких пандусах можно десять процентов;
• приемлемой шириной пандуса будет значение не менее одного метра. Если пандус двухсторонний, то нужно увеличить ширину до двух метров;
• должна быть предусмотрена площадка, чтоб инвалид на коляске мог развернуться и продолжить движение, минимальный размер площадки 1500 метров;
• материал, из которого выполняется конструкция, должен быть огнестойким со значением R 60, для ограждений R 120;

• если пандус высокий должны быть предусмотрены поручни, начало за 0,3 метра до самой конструкции, располагаются по обе стороны;
• за 0,6 метров до наклона должна быть рифленая поверхность или контрастная поверхность, чтобы инвалид заметил спуск;
• по всему периметру должны быть бортики, высота пять сантиметров, как предупреждение срыва при пользовании пандусом.

Общие требования

Определённый уклон, фиксированная ширина пандуса и оснащение его поручнями – основные моменты, которые должны учитываться при проектировании конструкции. Но, помимо этого, изделия должны соответствовать другим, не менее важным требованиям. В частности:

• пандусы должны иметь прямую форму (установка винтовых конструкций разрешена лишь в исключительных случаях);
• наличие свободной площадки для передвижения или разворота вверху и внизу конструкции;
• каждый поворот должен оборудоваться местом для отдыха и разворота;
• на каждые 800 см длины устройства, должна приходиться одна горизонтальная площадка для отдыха;
• минимальная глубина платформы для отдыха на прямых изделиях – 150см, на винтовых – 200 см;
• ширина площадки должна соответствовать просвету конструкции;
• минимальная грузоподъёмность – 350 кг/м2.

Также стоит отметить следующее:

• все наружные лестницы необходимо оборудовать пандусом;
• наклонные спуски должны устанавливаться при перепаде высот от 1,5 см;

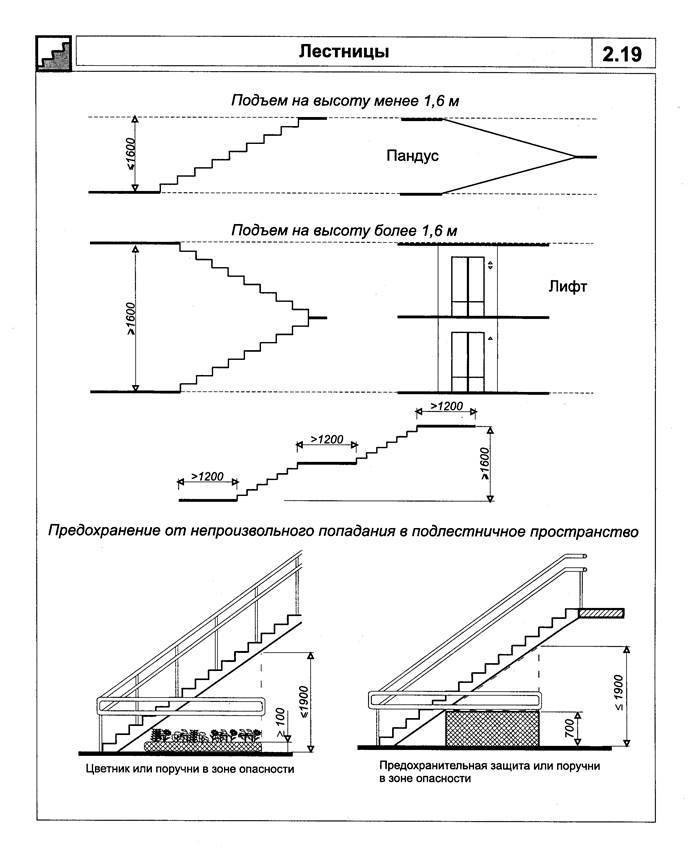

• если высота конструкции более 300 см, вместо наклонного спуска необходимо установить подъёмное устройство;
• на пути к пандусу не должно быть преград (автомобилей, рекламных щитов, мусорных урн и т. д.).

Подъемник для инвалидов:

Металлический пандус. Этапы работы своими руками

Варианты откидного и стационарного пандуса

Установить металлический пандус своими руками не составит труда, если вы умеете держать дрель в руках и знаете, как она включается. Вам понадобятся, независимо от того, откидной или стационарный вариант вы мастерите:

• Две рельсы. Или еще их называют швеллеры. Толщина должна быть достаточно прочной, чтобы выдержать инвалидную коляску, потому что детская перевозка гораздо легче. Но, при этом, лишнего веса не должно быть, а тем более, если вы собираетесь делать складной пандус своими руками, чтобы не обременить крепления держателей рельсов.
• Уголки из металла толщиной не менее трех миллиметров, а шириной не меньше тридцати миллиметров.
• Прочные петли. Лучше взять дверные – это для складного варианта, а также для обеих конструкций – пластины и специальные крепежи в размере не менее трех штук. Количество зависит от длины пандуса.

Порядок работ

1. Петли крепим внизу стены, используя болты. Перед установкой рельс, замеряем расстояние колес кресла или коляски. В тех случаях, когда пандус рассчитан на разные виды колясок – делаем шире полозья самих рельс.
2. Устанавливаем полоски параллельно в откидном варианте, а в стационарном просто закрепляем швеллер с обеих сторон болтами.
3. Распорки должны быть максимально крепко прикреплены под ступеньками, для того, чтобы сделать безопасным спуск и подъем человека, везущего коляску.
4. Далее монтируем, в откидном варианте, монтируем пластины и петли крепежа к перилам лестницы.

Терминология

В СНиП используется множество названий тех или иных вещей. Поэтому для большей наглядности и понимания документа стоит обозначить следующие термины:

• адаптированный вход – специальный въезд для инвалидов, оборудованный пандусом;

  Адаптированный вход для инвалидов.

• бордюр, перила – боковые ограждения конструкции, облегчающие подъём;
• габариты – размеры изделия (например, высота, длина, и т. д.);
• инвалид (здесь) – человек с нарушением опорно-двигательного аппарата;
• марш – расстояние между двумя площадками;

  Пандус с двумя маршами.

• пандус – сооружение (спуск) для инвалидов с определённым наклоном, предназначенное для перемещения с одной горизонтальной поверхности на другую;
• пиктограмма – знак, символьное обозначение;
• поперечный уклон – угол наклона, перпендикулярный направлению движения;
• продольный уклон – угол, параллельный направлению движения.

  Поперечный и продольный уклон.
