Разводка труб канализации в частном доме – как правильно обустроить

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

• Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
• После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
• Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
• Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

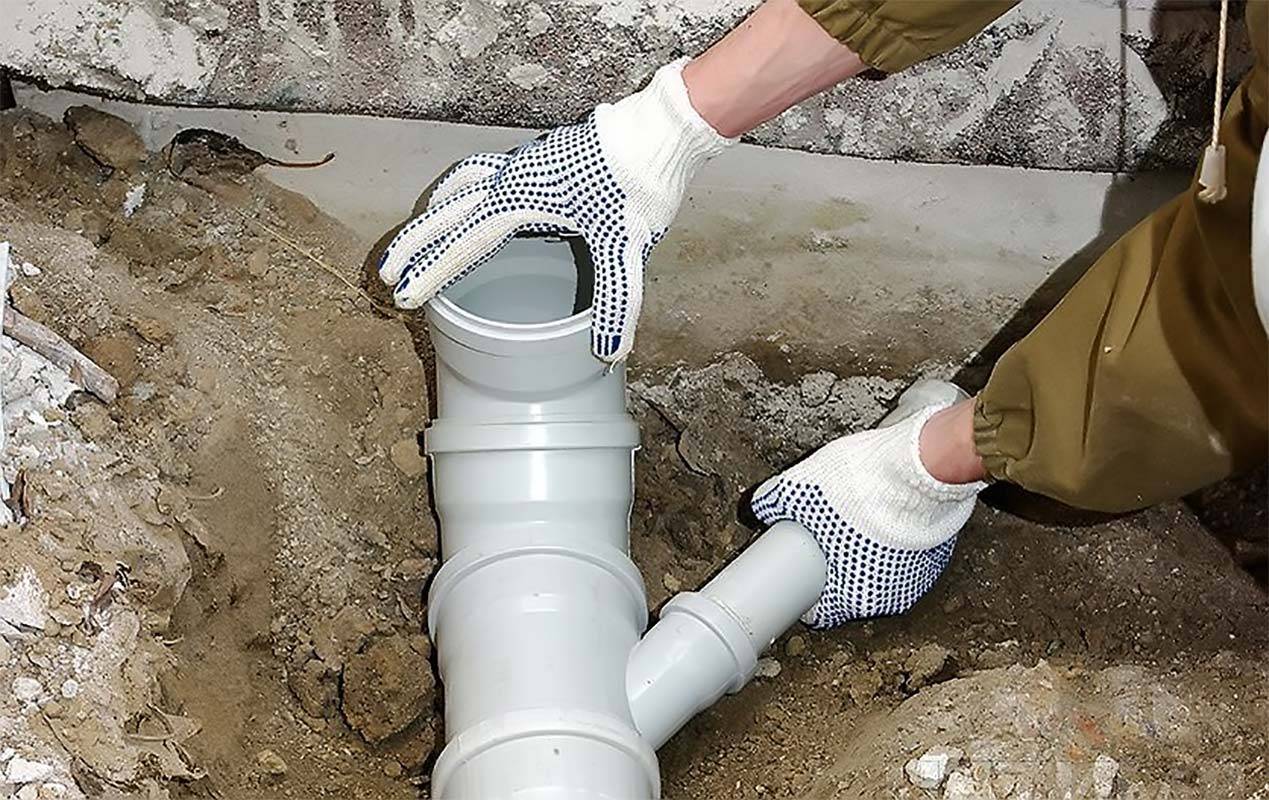

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

• Трубы укладываются раструбом вниз в подготовленные траншеи.
• Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
• Места соединения смазываются специальными составами.
• Труба вставляется до упора в раструб.
• Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

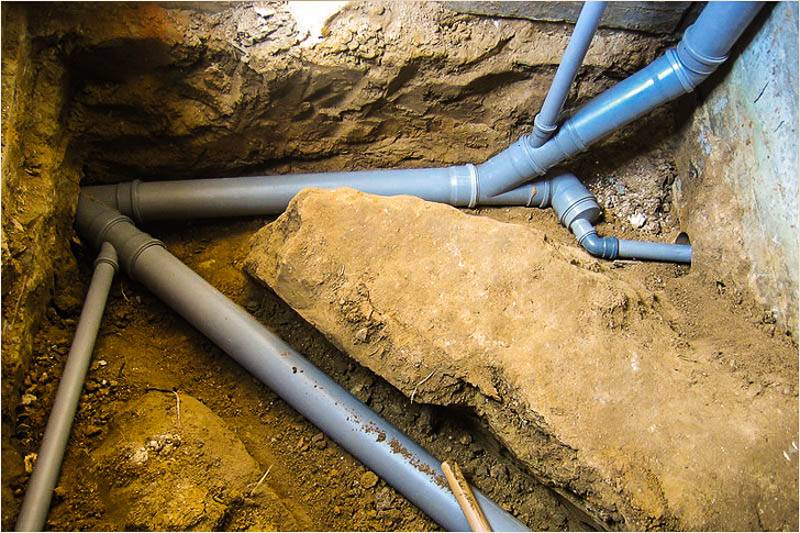

Земельные работы и прокладка труб наружной канализации

На следующем этапе проводятся земельные работы: роются траншеи для прокладки труб, выкапывается котлован под резервуар для стоков. Глубина выгребной ямы должна быть не менее 70-80 см, главное, чтобы глубина промерзания грунта была выше на 20 см. От выходного отверстия из дома роется траншея к хранилищу и переработки стоков. Она тоже должна быть глубиной на 20 см больше глубины промерзания, чтобы сточные воды не замерзли при низких температурах. Траншея должна рыться с небольшим уклоном.

Со дна траншеи нужно убрать крупные камни и утрамбовать. При укладке наружных канализационных труб необходимо обустроить песчаную подушку слоем 20 см, для этого засыпается песок на дно траншеи и утрамбовывается. Благодаря этой процедуре трубы просядут и займут удобное положение, что снизит  давление грунта на трубопровод. Начинать прокладку трубопровода следует со стороны дома. Состыковывать трубы и раструбы будет проще, если их смазать каким-либо маслом, например, отработанным моторным маслом

Особое внимание при монтировании следует уделять стыкам: они должны быть герметичны

При укладке следует придерживаться уклона 3 градуса на каждый метр трубопровода. Рекомендуется через каждые 2-4 метра устанавливать тройники-ревизии, которые позволят прочистить канализацию в случае ее засорения.Экономить на тройниках нет смысла, так как это упростит чистку канализационной системы. Наружные отверстия выходят на поверхность земли, сверху они закрываются заглушками.

В бетонном кольце сточной ямы нужно с помощью перфоратора проделать отверстие для трубы. Желательно делать выступ трубы в колодце как можно меньше, тогда удобнее работать в колодце при дальнейшей эксплуатации. Вокруг трубы в колодце нужно заделать все щели. Далее проверяем систему на работоспособность, отсутствие течи на стыках. Если все работает исправно, на заключительном этапе засыпаем траншеи песком и грунтом.
\

Как сделать правильно канализацию при высоком уровне грунтовых вод

Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.

Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.

Так как выгребная яма, ЛОС, септик и система слива герметичны, высокий уровень грунтовых вод не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в септик. Чтобы этого избежать, на сбросную трубу устанавливают обратный клапан.

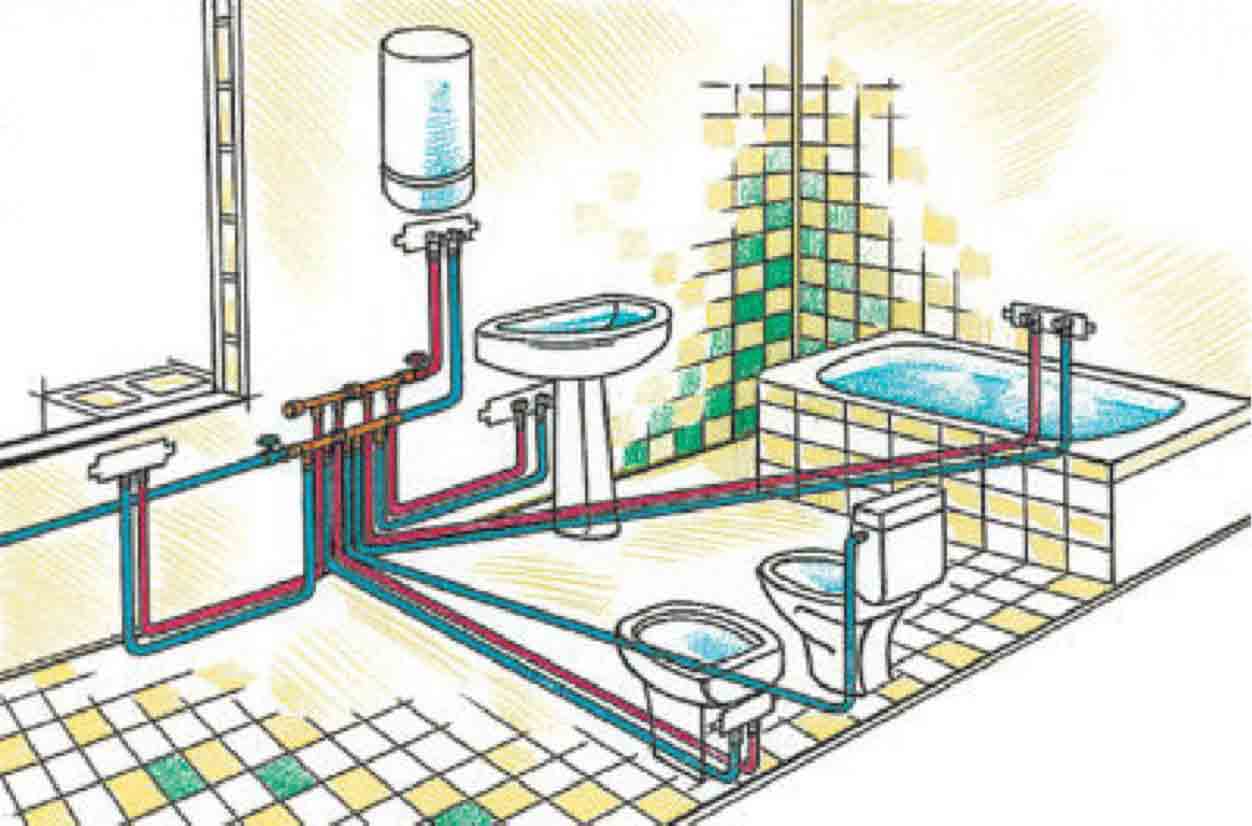

Особенности обустройства внутренней канализация

Сливная система внутри дома имеет типовую конструкцию: от вертикального стояка отходят горизонтальные трубы. Стояк аккумулирует все стоки, поэтому сечение тубы больше, чем у обычных труб. Стояки от стояка направляются в систему канализации снаружи здания, трубы которой имеют еще больший размер. По трубам вода попадает в септики либо накопительные колодцы и т.д.

Стояк располагают в определенном месте согласно правилам, в определенном удалении от линий, подведенных к нему. Мокрые зоны располагают рядом друг с другом, к примеру, туалет около ванной, либо кухня рядом с туалетом. Часто туалет с ванной располагают в одном помещении.

Если расположить канализационную трубу недалеко от стояка, то сточные воды смогут стекать к нему самотеком, и не придется устанавливать циркуляционный насос.

Стояк принято устанавливать недалеко от выхода канализационных труб из здания. Самым близким сантехническим устройством по отношению к стояку становится унитаз. При отделении туалета от стояка, например, ванной приведет к постоянному высасыванию сифона во время смыва унитаза. Трубы надо укладывать под уклоном для обеспечения самотека, параметр наклона напрямую зависит от сечения используемых труб. Требования прописанные в СНиП, не стоит нарушать.

Дачи, как правило, имеют разводку с минимальным количеством подведенных к ней приборов. Это унитаз, мойка, душевая кабинка.

Справка! Поворот трубопровода под прямым углом выполняют с помощью двух комплектующих деталей, имеющих угол 45 градусов, при наличии пространства поворот обеспечивают тремя коленами из 30 градусов.

Мокрые зоны следует располагать максимум через перегородку друг от друга, это тоже планируют при составлении схемы. Если расположить части канализации рядом, то это обеспечит более долгую качественную работу системы. В СНиП 02.04.01-85 прописаны требования к монтажу канализационных и водопроводных труб, которые надо изучить во избежание ошибок.

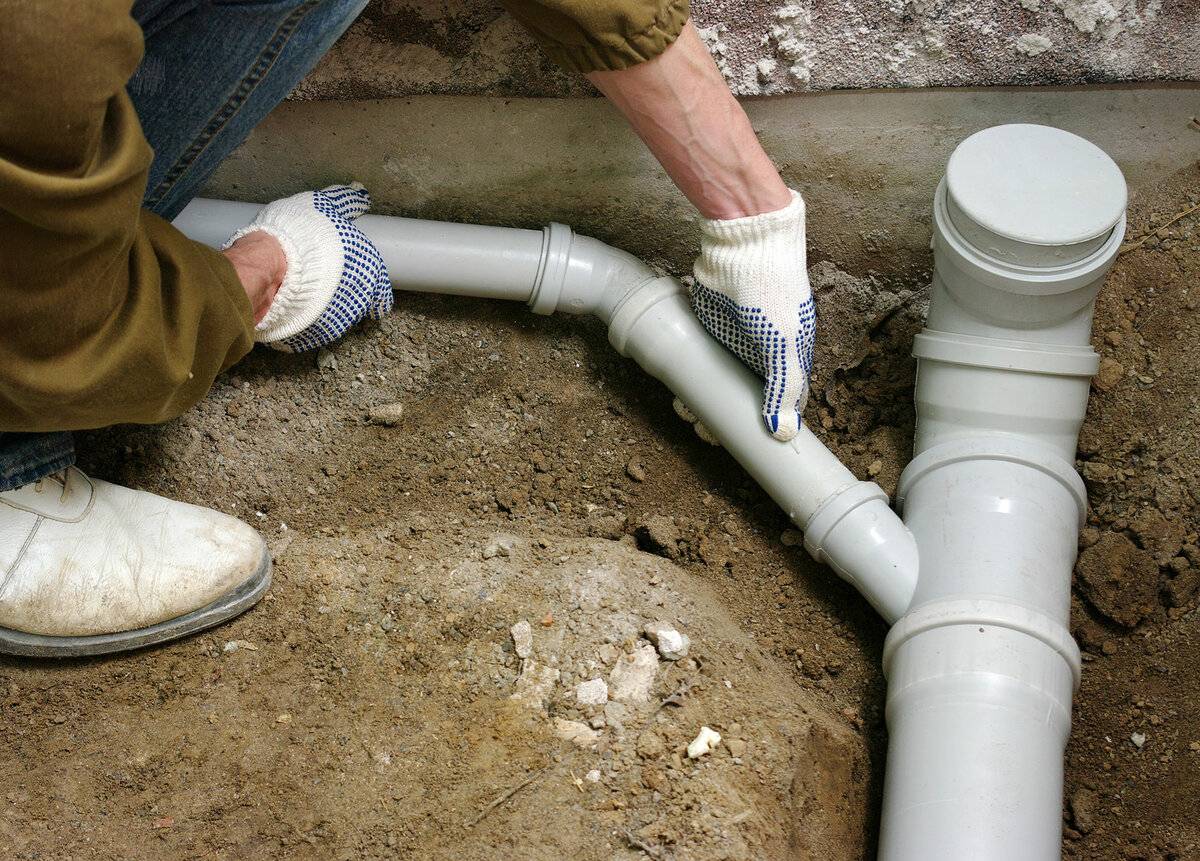

Монтаж системы своими руками

Как правило, разводка канализации в частном доме начинается с установки септика. Он может быть металлическим, сделанным из бетонных колец и т. п. При установке септика необходимо предусмотреть точку входа в него коллекторной трубы

Если септик располагается за пределами дома и выводная труба до него прокладывается по открытой местности, то следует особое внимание уделить вопросу ее утепления и прохождения ниже глубины промерзания земли

Пример устройства канализации частного дома

Наличие пластиковых канализационных труб существенно облегчило монтаж системы. Они легкие, собираются очень просто, относительно недорогие и доступны в любом магазине сантехники. Для исполнения вертикального стояка, магистральных труб, отводов от унитазов, как правило, используют трубы с диаметром 10 и более сантиметров. А для отводов от раковин, стиральных машин — с диаметром 5 см.

Горизонтальные отводы не должны быть более 10 м, в местах соединения с магистральной трубой или вертикальным стояком используются переходники или соединительные сегменты для надежного соединения канализационных труб разных диаметров. Загородный дом без удобств — нонсенс в наши дни, ведь для обустройства канализации не требуется огромных затрат. Современный рынок предлагает любые элементы сливных систем, в числе которых есть множество недорогих решений. А если еще и укладку канализации провести своими руками, то цена комфортного проживания будет предельно низкой. Единственное, что для этого потребуется — грамотный подход к строительству.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее. Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Схема и процесс монтажа

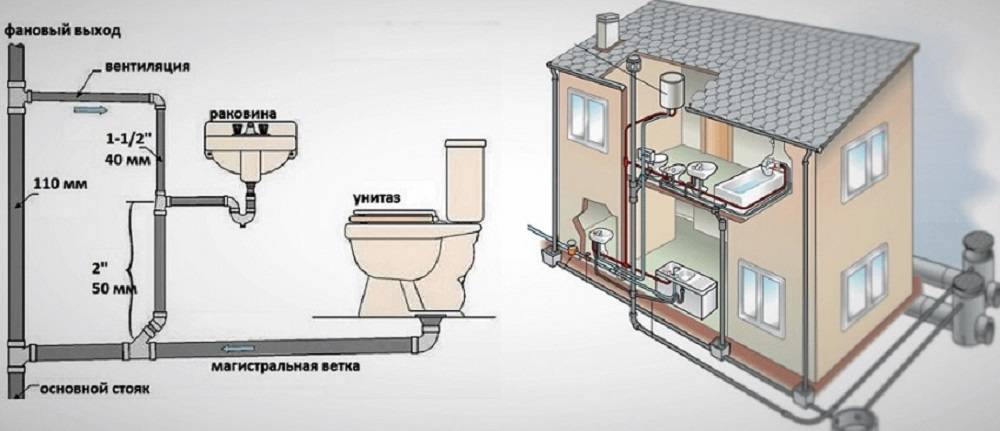

Стандартная схема канализации в частном доме. (Для увеличения нажмите)

Схема обустройства канализации в частном доме (особенно, если он на сваях) сильно отличается от тех, которые используют в квартирной новостройке.

В частных домах системы более простые и имеют меньшее количество подключений.

Для создания канализации потребуются такие элементы, как:

• вентиляционный клапан;
• канализационные пластиковые трубы, они соединят сантехнику с основной линей;
• канализационный стояк;
• специальные соединители и переходники.

Чтобы правильно выбрать трубы для монтажа, следуют таким рекомендациям:

• использовать для отвода стока унитаза стоит трубы диаметром 110 мм;
• чтобы подключить такую сантехнику, как ванны, раковины и душевые, будет достаточно заготовок 50 мм шириной;
• что касается выпусков, то минимальный размер труб в таких случаях должен составлять 110 мм в диаметре.

Его устанавливают по заранее приготовленной схеме разводки. Происходит этот монтаж последовательно начиная от самой нижней точки, укладывая все трубы раструбом вверх.

Уже во время монтажа в стояк будут включаться тройники, которые в дальнейшем будут обеспечивать легкий доступ к участкам, где возможно появление засорения. По мере прокладки основного стояка осуществляется монтаж всех отводных линий, располагающихся горизонтально.

Обратите внимание: установка ревизии должна осуществляться в самом начале стояка и в конце каждой разводки, как этого требует СНиП. В случае, когда канализация состоит из достаточно длинных прямых участков, то такие ревизии нужно устанавливать через каждый 10 м.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

• Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
• В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
• Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
• Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
• Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

• Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
• Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
• К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Правила монтажа

Приступая к выполнению работ самостоятельно или для контроля работы строителей, не лишним будет ознакомиться с требованиями Сводов Правил (СП) и СНиП (санитарные нормы и правила):

• СП 30.13330.2012. «Внутренний водопровод и канализация зданий» — это актуальная редакция «СНиП 2.04.01-85».
• СП 32.13330.2012, «СНиП 2.04.03-85. Канализация. Наружные сети и сооружения».

Своды правил утверждены в 2012 году, но требования СНиПов 1985 года в них почти повторены. Документы содержат полную информацию, по всем этапам работ. Выдержки, важные для строительства частного дома, собраны в следующих разделах нашей статьи.

Необходимые инструменты

Набор инструментов для самостоятельной разводки труб канализации в одноэтажном частном доме невелик, понадобятся:

• перфоратор с битами по бетону и долотом;
• углошлифовальная машинка (болгарка);
• пистолет для герметика и сантехнический герметик;
• рулетка;
• строительный уровень;
• напильник.

Планирование канализационной системы и выбор места для септика

Чтобы выбрать место для приёмника стоков, нужно учитывать ряд условий. Чем ближе он к домику, тем меньше вероятность засора труб и их легче прочистить. Меньшее количество поворотов, так же хорошо. С другой стороны, если септик предусматривает дренаж стоков, то расстояние от домика должно быть не менее 2 – 3 метров, чтобы не допустить обводнения и размягчения грунта под фундаментом.

Также септик нужно разместить как можно дальше от источника воды: колодца или скважины. Хорошо бы предусмотреть подъезд к яме ассенизаторской машины для откачивания накопившихся осадков и стоков. Рано или поздно, септик заилится и наполнится. Впрочем, современные установки способны откачивать ямы даже на расстоянии до 20 метров.

Совет: При планировке комнат в доме учесть места прокладки канализационных труб и величину уклона. Чем короче будет плечо трубы, тем меньше перепад и легче такую трубу замаскировать. Поэтому кухню, душевую, санузел желательно располагать рядом и со стороны септика. А сам септик перед домом, либо сбоку от дома, но со стороны улицы.

Коротко о главном

В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:

• Особенности проектирования и возможные проблемы.
• Разновидности систем и их применимость в частном случае.
• Перечень главных компонентов.

Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях

Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.

Оценок 0

С чего начинается сооружение канализационной системы

В первую очередь нужно выбрать один их 3-х типов канализации:

• Выгребная яма.
• Накопительные емкости.
• Септики.

Выгребная яма

Этот тип является устаревшей формой сбора канализационных стоков. На сегодняшний день он считается не только малоэффективным, но и опасным для человека и окружающей среды. Не зря же в специализированных СНиПах записано, что выгребные ямы могут быть использованы только в тех домах, которые выделяют не более 1 кубометра канализационных стоков и нечистот. Поэтому такой тип канализации сегодня встречается крайне редко.

Накопительные емкости

Накопительные емкости — частый способ обустройства канализации на загородных участках. Они могут быть любой формы, любого типа установки (вертикальные или горизонтальные) и изготавливаются из различных материалов.

Самыми популярными у загородных застройщиков стали железобетонные кольца. Установка канализации на даче с их помощью — дело достаточно простое. Единственное неудобство — это необходимость использования спецтехники. Кольца имеют достаточно большой вес, поэтому вручную с ними не справиться.

Есть и другие варианты накопительных емкостей. Например, металлические, пластмассовые, а также колодцы, выложенные из кирпича или блоков. Так что каждый застройщик может выбрать для себя подходящий вариант.

Единственное условие, которое требует неукоснительного выполнения — это полная герметичность емкости. Ни одной щели, ни одной трещинки — абсолютная герметизация. Таким способом почва защищается от заражения отходами жизнедеятельности человека.

Но у этого варианта есть недостаток — такую емкость придется очищать по мере заполнения. Способов очистки несколько:

• Ассенизаторская машина. Это быстрый и эффективный вариант, но очень дорогой.
• Откачивающий насос. Тоже неплохой способ, но стоки придется сливать в отдельную емкость и вывозить за пределы загородного поселка к месту их общественной утилизации.
• Ручной. Весь инструмент — это веревка и ведро. Способ неприятный, тяжелый и грязный. О нем даже говорить не хочется.

Септики

Устройство септика на даче

А вот септик — это, пожалуй, оптимальный вариант на сегодняшний день. Он представляет собой не просто накопительную емкость, а систему последовательной очистки стоков.

Его устройство не такое сложное, как может показаться на первый взгляд. Здесь важен принцип работы, который разбивается на два основных этапа — предварительную очистку и фильтрацию.

Первый этап проходит в герметичной емкости, где стоки разделяются на тяжелые и легкие. Тяжелые опускаются на дно, а легкие с водой поступают в емкость фильтрации или на поля фильтрации.

Сегодня применяют разные по форме, размерам и материалам септики, но принцип их действия один. Чаще всего их выполняют из железобетонных колец или используют готовые модели из пластмассы. Иногда выбирают варианты, сооруженные из кирпича или блоков.

Железобетонные септики состоят из 2-х или более колодцев, куда стоки поступают последовательно. Первый колодец играет роль накопительной емкости, а второй — фильтрующей. Через его дно очищенная вода поступает в грунт, и, пройдя все его слои, попадает в грунтовые воды

Обратите внимание, что чем больше накопительных колодцев, тем чище вода на выходе

Готовые пластмассовые емкости в этом плане эффективнее. Их внутреннее пространство разделено на несколько отсеков, из которых стоки переливаются в последовательном порядке. И чем больше отсеков, тем чище вода.

Работы по устройству внутренней канализации

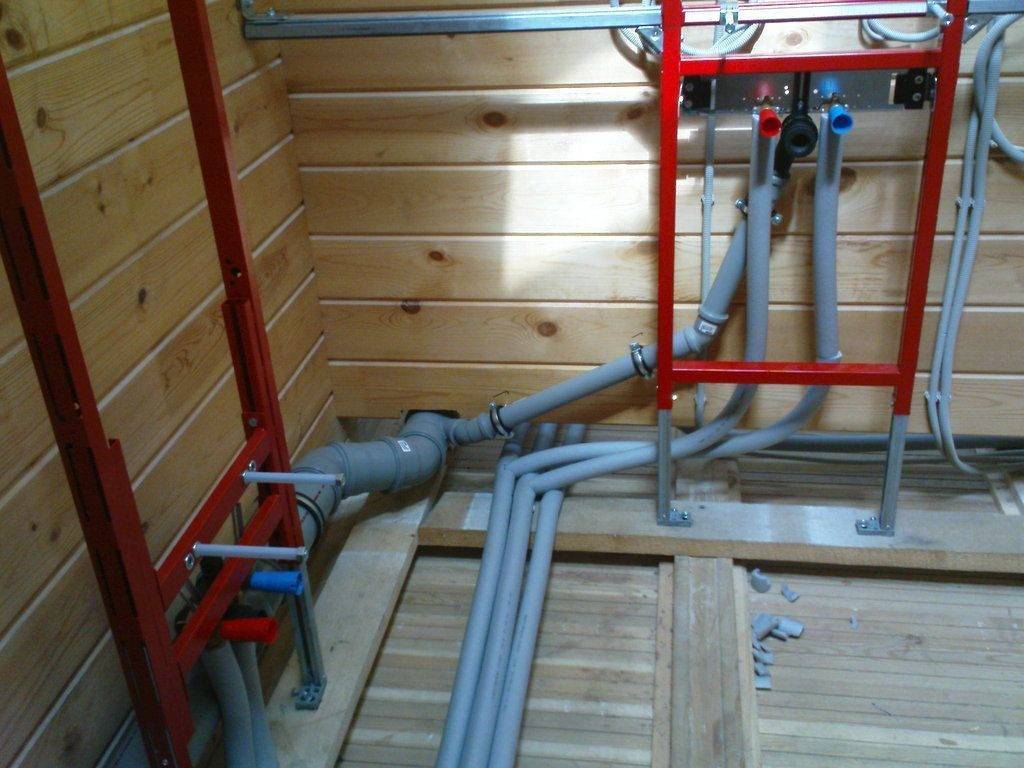

Монтаж канализации внутри здания

Имея схему расположения всех точек системы, и закупив необходимый материал, можно приступать к ее монтажу. Первым устанавливается центральный стояк. Его диаметр выбирается около 110 мм, а для отведения газов верхняя часть выступает над уровнем крыши или выводится на чердак. Используются трубы двух видов:

• ПВХ – материал отличается химической устойчивостью, не подвержен коррозии и зарастанию, гладкая внутренняя поверхность беспрепятственно пропускает стоки, монтаж выполняется раструбным методом. Цены на ПВХ вполне доступны.
• Чугунные – надежные и долговечные, но имеют большую массу и сложны в монтаже. Стоимость таких труб существенно выше, чем пластиковых.
• Керамические – имеют отличные характеристики, но стоят дорого.

Отвод для канализации 45 градусов После установки основного стояка, расположенного в 4 метрах от окон, прокладывают горизонтальные трубопроводы. Возможность контролировать состояние труб и выполнять прочистку обеспечивают ревизионные люки, которые располагаются над унитазом и в низшей точке системы. При монтаже труб избегайте поворотов под углом в 90 градусов, который затрудняет движение стоков.

Каждый сантехнический прибор в своем устройстве должен иметь сифон с водным затвором, препятствующим прониканию неприятного запаха в помещение. Патрубок от унитаза подключается напрямую, трубой не менее 100 мм в диаметре.

Для подключения раковины и ванны достаточно труб с диаметром в 50 мм. Магистрали следует располагать под углом, обеспечивающим движение воды. Устройство канализации на даче предусматривает предварительную заготовку отверстия в фундаменте для вывода канализационной трубы наружу. На выводе обязательно устанавливают обратный клапан, который не позволяет сточным водам затекать обратно.

Как выполнять повороты труб канализации ↑

При монтаже внутренней канализации в частном доме возникает необходимость в изменении направления трубы.

Для этой процедуры применяют всевозможные фитинги, которые могут различаться не только угловыми характеристиками, но и конструктивными данными.

Важно! Также стоит помнить, что любое соединение, это гарантированная точка утечки, при неправильной стыковке деталей. Поворотные фитинги – это еще место скопления осадка и возникновение засоров

Поэтому необходимо на особо сложных участках устанавливать ревизии.

Фото: фитинг для разводки канализации

Исходя из этого, стоит очень ответственно отнестись к поворотным узлам трубопровода. Для начала следует отказаться от поворотов труб на 90 градусов в горизонтальной плоскости.

Лучше заменить этот узел фитингом с углом поворота 45 градусов. Если же такой возможности нет, то на месте поворота желательно установить ревизионный колодец.

Фото: ревизионный колодец

При внутренней разводке канализации стоит избегать стыковки отводов с центральным стояком под прямым углом. В большей степени это касается кухонных отводов.

Во-первых, это сделает невозможным правильную установку угла наклона.

Во-вторых, специфика кухонных стоков такова, что жир и частицы пищи не смогут удаляться должным образом.

Важно! Особое внимание надо уделить подключению унитаза. Поворотных узлов в этой точке должно быть меньше всего, поэтому и установка данной сантехники производится, по возможности, как можно ближе к отводящему каналу

Независимо от количества канализационных стояков в доме все объединяются в одну канализационную ветку, отводящую стоки далее к очистным или накопительным сооружениям. В большинстве случаев таким местом является подвальное помещение.

Фото: канализационная развязка

При этом обязательно укрепление всей конструкции удерживающими подвесами и установка ревизионных узлов.

Как выполняется разводка

После разработки определенного проекта нужно проконсультироваться с практикующим сантехником. Он поможет исправить небольшие ошибки и проработать неточности системы

Обратите внимание, что если в деревянном загородном частом доме или на даче при установке или разветвлении трубопровода не потребуется брать разрешение у ЖЭК, то при разводке в новостройке этот пункт является обязательным

Пошаговая инструкция разводки труб на кухне или в ванной комнате:

1. Перед подключением отключается водоснабжение, иначе провести работы будет невозможно;
2. В стояке устанавливается контрольный вентиль, который будет отвечать за отключение воды во всей системе. Его установка также является обязательным пунктом в разводке;
3. Любая система водопровода, за исключением канализационных труб, нуждается в грубой очистке. В жидкости находится большое количество различных минеральных отложений и твердых отходов, которые при прохождении могут повлиять на работу коммуникаций. Этот фильтр монтируется сразу под вентилем;
4. Следующим устанавливается счетчик и фильтр окончательной очистки;
5. После этого устанавливается коллектор. Количество выходов нужно предварительно рассчитать в проектной документации. Стандартно может быть от 2 до 4 отводов;
6. Коллектор обязательно оснащается вентилями для смесителя, радиаторов, унитаза и прочих водопроводных выводов.

Видео по теме:
