Термостойкий кабель для бани

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.

Чтобы осуществить подключение необходимо знать ряд условий:

• линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
• электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
• электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

Итог

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

Производители

Улучшенные характеристики кабеля РКГМ делают его востребованным продуктом на рынке СНГ. Не удивительно, что отечественные заводы активно подключаются к изготовлению такой продукции, несмотря на сложности производства. Судя по отзывам, лучшие товары предлагают фирмы Рыбинскабель, Липаркабель (Красноярск), Камкабель, кабельный завод Новомосковска, а также Уралкабель.

При отсутствии в продаже нужного типа кабеля, можно использовать его аналоги. Главное требование — соответствие техническим параметрам ТУ16.К80-09-90. Альтернатива — провод типа ПРКТ, имеющий похожие характеристики.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

С учетом сказанного сделать такие выводы. РКГМ — лучшее решение:

• в быту он хорош при прокладке проводки в банях, саунах и ваннах;
• в промышленности — для подключения мощных машин и при изготовлении обмоток крупной техники;
• на химическом производстве использование РКГМ спасает изоляцию от повреждения (изделие устойчиво к краскам и лакам);
• допускается установка на объектах атомной промышленности (после получения специальной лицензии).

Кроме того, РКГМ применяется для монтажа электрических плит, духовых и термических шкафов, а также других изделий, работающих в условиях высоких температур (в том числе в тропиках).

ПВКВ

При эксплуатации электрических машин возникает несколько вредных факторов. Здесь и повышенный уровень температуры и вибраций. Специально для этого разработан одножильный термостойкий провод типа ПВКВ, его маркировка расшифровывается так:

• П – провод;
• В – для выводов электрических машин;
• КВ – изоляция выполнена в два слоя кремнийорганической резины.

Марка ПВКВ устойчива к вибрации, хорошо изгибается. Работает в диапазоне температур вплоть до 180 градусов Цельсия, а устойчивость к повышенной влажности позволяет его использовать не только для электрических машин, но и для подключения светильников в банях.

Электрическая проводка для бань и саун

Основным условием при выборе энергетического кабеля является его термическая устойчивость

Также очень важно помнить о запрете установки розеток в парилках. Что касается монтажа проводки в бане и парилке, то из-за повышенной влажности необходимо создавать заземление

При выборе проводки, необходимо знать об основных категориях помещений, имеющихся в рассматриваемых строениях:

• помещения со стандартным температурным режимом, в которых можно обойтись и простой проводкой, как в жилых домах;
• помещения, где допустимо использовать лишь термостойкий кабель для бани, поскольку температура в них достигает почти 170 градусов по Цельсию. Такой же кабель следует использовать для работы электрической печи.

Проводка для предбанника и подсобки

В помещении бани парилка или ее наиболее горячая часть с электрокаменкой занимают от силы третью часть полезного пространства. Остальная территория — это комната отдыха, моечная, предбанник и раздевалка, где нет высокой температуры, поэтому нет особой необходимости в использовании термостойкой электропроводки.

Если парное отделение бани отапливается дровами, то основную проводку в помещении для освещения и вентиляции можно сделать кабелем ПВС с четырьмя жилами, сечением более 2,0 мм2 каждая. Поливиниловая изоляция меди и дополнительная черная бутил-стирольная оболочка позволяют эксплуатировать проводку при температурах до 40оС.

Немного по-другому выглядит схема при оборудовании в бане электропечи и каменки. Понятно, что внутри помещения для сауны используется термостойкий кабель, но как правильно подвести электроэнергию к жаростойкому кабелю нагревателей? ПВС нельзя использовать для высоконагруженных проводок. Из-за большой нагрузки по току многожильная медь разогревается до температуры почти в 80оС и буквально проплавляет поливиниловую изоляцию.

В этом случае для подключения электропечи участок от входного распределительного щита до коробки подключения термостойкой проводки внутри парилки выполняют кабелем NYM.

Данный кабель выгодно отличается от ПВС:

• Вместо многожильной структуры используются цельнотянутые медные жилы, сечением 2-15 мм2;
• В оболочке используется дополнительный промежуточный слой из термостойкой резины с меловым наполнителем.

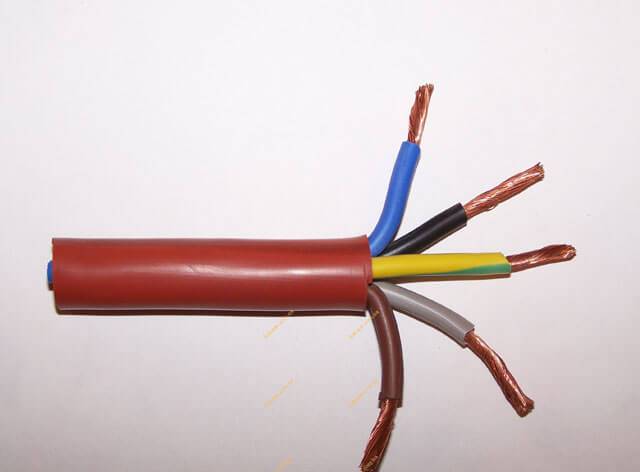

Укладка силового участка из провода NYM считается несложной, для подключения печи используется цельный отрезок, без скруток и соединений, а внутри канала обязательно делают термокомпенсирующие петли. Эксплуатационный потолок для NYM ограничен 40оС, поэтому в качестве заменителя жаростойкого кабеля он не пригоден.

Какой тип использовать

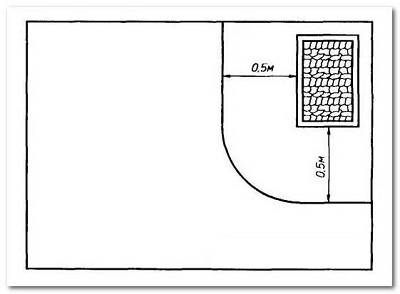

В соответствии с ГОСТ Р 50571.12-96, парилка бани условно делится на несколько зон:

1. Зона 1 предназначена для установки электрических печей;
2. Зона 2 не предъявляет каких-либо определенных требований к термостойкости оборудования;
3. Зона 3 предъявляет требования к термостойкости оборудования – оно должно выдерживать температуру до 250 градусов, а изоляция кабелей – до 170 градусов;
4. Зона 4 предназначена для установки датчиков температуры и пунктов управления печами. Кабель электропроводки в этой зоне должен выдерживать температуру до 170 градусов.

Информация. По требованиям ГОСТ датчики температуры в бане должны отключать печь в тот момент, когда температура в помещении достигла отметки в 140 градусов.

Кабель для парилки в баню подбирается в соответствии с вышеперечисленными требованиями.

Итак, в третьей и четвертой зоне изоляция кабелей должна быть устойчива к температурам не менее 170 градусов. В этом случае подойдут:

1. Многожильные провода из меди ПРКА, РКГМ, ПРКС, ПВКВ, поскольку они способны выдержать до 180 градусов;
2. До 200 градусов способен выдержать ПМТК, он может быть как однопроволочным, так и многопроволочным;
3. Импортный кабель OLFLEX HEAT 205 способен выдерживать температуры до 200 градусов.

Для других помещений банного строения можно применять любые из вышеперечисленных проводов.

Для оборудования каждой из зон предъявляются определенные требования.

Наиболее жаростойкие марки кабеля для сауны

Самым горячим местом в парилке остается электрокаменка, если в помещении под потолком температура воздуха достигает 120оС, то непосредственно рядом с разогретым металлом градус поднимается до 200-250оС.

Поэтому для подключения нагревателей на последнем метре проводки применяют наиболее жаростойкий кабель для бани марки ПМТК. В отличие от предыдущих термостойких марок, в этом жилы покрыты силиконовым лаком, да и сама проводка залита термостойкой кремнийорганической резиноподобной субстанцией. Прочность такой изоляции невелика, но при этом не выгорает и не деградирует даже при длительном нагреве до 220оС в условиях бани. Таким проводом можно подключать практически любые нагреватели и печи, при условии укладки электропроводки в изолирующий металлический канал.

Кроме ПМТК, для бани используется провод марки ПАЛ, с асбестовой засыпкой медной жилы. Для домашней бани его применяют редко из-за асбеста, но при условии закладки в стальную трубу проводка может работать не хуже фирменных марок.

Кабель для парилок

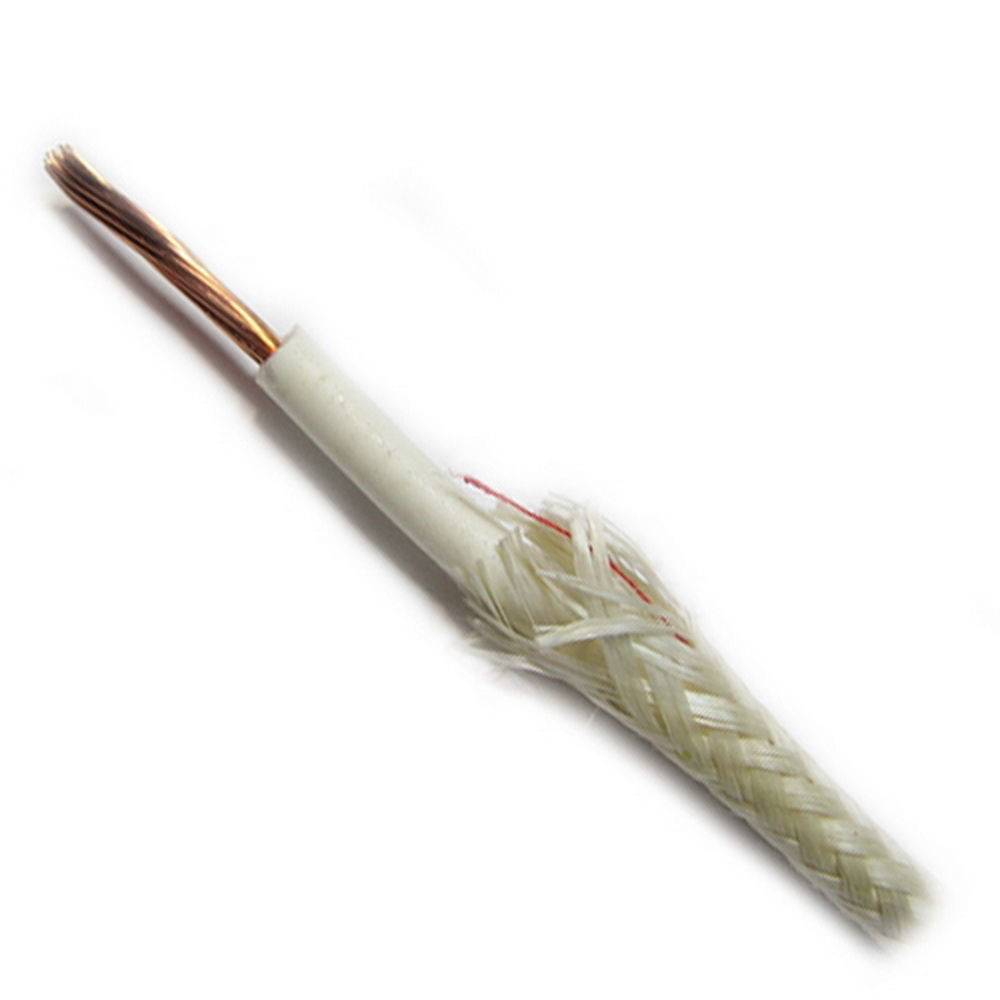

Кабель РКГМ

В помещениях с постоянно или регулярно высокими температурами применяют только провод термостойкий для сауны, бани. Если не придерживаться этой рекомендации, оплетка обычного кабеля плавится при повышении градусов в комнате. В этом случае не исключено возгорание. Для устройства электрики в парных можно использовать один из нескольких приведенных ниже видов кабеля.

111

РКГМ

Маркировка изделия расшифровывается как «резина кремнийорганическая + голая медная жила». Главные преимущества такого провода:

• не поддерживает горение;
• инертен к регулярным перепадам АД;
• устойчив к образованию плесени;
• выдерживает не только вибрации, но и механическое воздействие;
• инертен к солнечному излучению, радиации.

Эксплуатировать эту разновидность кабеля можно при влажности 100% и максимальной температуре до +180 градусов.

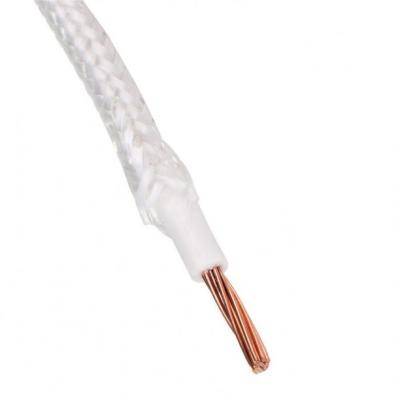

ПРКА

Маркировка этого изделия трактуется так:

• П – провод с медной токопроводящей жилой;
• РК — резина кремнийорганическая (верхняя оплетка);
• А — повышенная твердость.

Достоинства названного провода для бани:

• инертность к горению;
• отсутствие галогенов в оплетке;
• устойчивость к радиации, ультрафиолету, плесени;
• повышенная гибкость.

ПВКВ

Трактовка маркировки выглядит следующим образом:

• П — провод;
• В — вывод электромашин;
• КВ — кремнийорганическая резина двухслойная в качестве оплетки.

Используют такой кабель при устройстве вывода обмотки класса «Н».

Главные достоинства провода:

• повышенная гибкость (до 20 циклов изменения положения);
• устойчивость к перепадам атмосферного давления;
• инертность к вибрациям, механическим воздействиям;
• не поддерживает плавление или горение.

Максимально допустимая температура эксплуатации — +180 градусов.

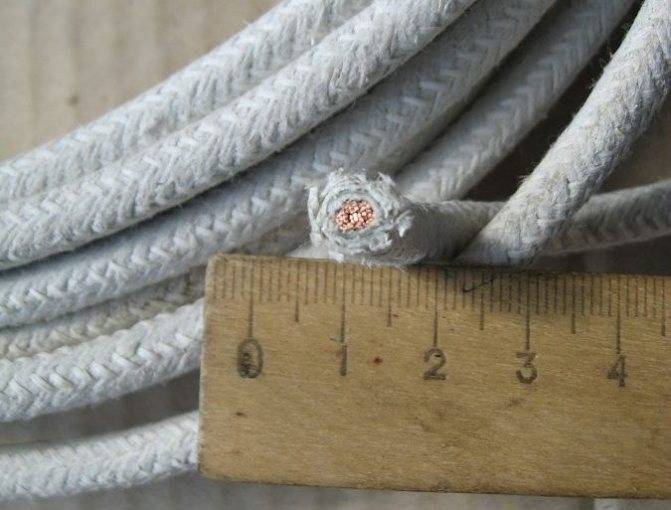

ПАЛ

Провод ПАЛ

Маркировка расшифровывается так:

• П — провод;
• А — асбестовая оплетка;
• Л — лаковое покрытие.

Особенности кабеля ПАЛ:

• токсическая безопасность при условии эксплуатации от -50 до +200 градусов (при повышении температуры лак выделяет токсические испарения);
• способность выдерживать показатели до +300 градусов по Цельсию около 3 000 часов;
• инертность к воздействиям толуола технического, бензина, лака кремнийорганического.

ПНБС

Кабель ПНБС

Маркировка трактуется как «провод неподвижный для бани, сауны». Используется этот кабель специально для электрики под нагревательные печи, отопительное оборудование, работающие при постоянно высоких температурах в помещении. Изделие идеально подходит для горячих, влажных помещений.

Провод для сауны и бани ПНБС отличается такими техническими характеристиками:

• допустимый температурный предел – до +150 градусов;
• наличие медных токопроводящих жил с кремнийорганической резиновой оплеткой;
• оболочка из фторсилоксановой резины;
• возможность прямого подключения кабеля к нагревательному оборудованию.

Эксплуатация данного провода в саунах и банях регламентировано ПУЭ.

ПМТК

Здесь маркировка изделия расшифровывается как «провод монтажный термостойкий с кремнийорганической резиновой оплеткой».

Кабель имеет многопроволочную медную токопроводящую жилу. Использовать продукцию такого типа можно в помещениях с максимальным показателем по Цельсию до +200 при предельной влажности 100%. Если выполнять одиночную прокладку, оплетка кабеля не поддерживает горение.

ПРКС

Маркировка переводится как «провод с резиновой кремнийорганической изоляцией для сауны». Изоляция кабеля инертна к бензину и маслам. Изделие отличается повышенной гибкостью. Эксплуатировать провод для парилки влаго-, термостойкий маркировки ПРКС можно при максимальной температуре до +250 градусов. По одному кабелю за счет его многожильности можно передавать мощность до 30 кВт.

Какой тип использовать

В соответствии с ГОСТ Р 50571.12-96, парилка бани условно делится на несколько зон:

1. Зона 1 предназначена для установки электрических печей;
2. Зона 2 не предъявляет каких-либо определенных требований к термостойкости оборудования;
3. Зона 3 предъявляет требования к термостойкости оборудования – оно должно выдерживать температуру до 250 градусов, а изоляция кабелей – до 170 градусов;
4. Зона 4 предназначена для установки датчиков температуры и пунктов управления печами. Кабель электропроводки в этой зоне должен выдерживать температуру до 170 градусов.

Информация. По требованиям ГОСТ датчики температуры в бане должны отключать печь в тот момент, когда температура в помещении достигла отметки в 140 градусов.

Кабель для парилки в баню подбирается в соответствии с вышеперечисленными требованиями.

Итак, в третьей и четвертой зоне изоляция кабелей должна быть устойчива к температурам не менее 170 градусов. В этом случае подойдут:

1. Многожильные провода из меди ПРКА, РКГМ, ПРКС, ПВКВ, поскольку они способны выдержать до 180 градусов;
2. До 200 градусов способен выдержать ПМТК, он может быть как однопроволочным, так и многопроволочным;
3. Импортный кабель OLFLEX HEAT 205 способен выдерживать температуры до 200 градусов.

Для других помещений банного строения можно применять любые из вышеперечисленных проводов.

Для оборудования каждой из зон предъявляются определенные требования.

Для температуры 150-180 градусов

Кабель для бани должен быть термостойким, прочным, инертным к влиянию горячих паров воды, устойчивым к возможным механическим воздействиям. Апробированы временем, наиболее востребованы несколько видов проводов для сауны.

Термостойкий провод РКГМ применяется при 100% концентрации паров влаги и температуре, достигающей +180 ℃.

Качества обусловлены изолированием медных проводов силиконом, изготовлением оплетки из стекловолокон. В аббревиатуре зашифрована следующая информация: РК – резина кремнийорганическая, ГМ – голый медный провод.

Термостойкий провод ПВКВ идеально подходит для подключения электрооборудования. Он выдерживает высокую влажность, обеспечивает стабильную работу при температуре +180 ℃.

Буквы маркировки означают, что провод выводной сделан с кремнийсодержащей оболочкой. Он хорошо выдерживает механические нагрузки, может многократно изгибаться без ущерба для целостности.

Термостойкое проволочное изделие не реагирует на плесень, пропиточные смеси; устойчиво к воспламенению; может применяться при повышенном или пониженном давлении.

Жаростойкий провод ПРКА – сделан из меди. Аббревиатура информирует: П – провод, РК – в кремнийорганической резиновой оболочке, А – с увеличенными показателями твердости.

Продукт идеально подходит для саун, парилок всех видов, бань, сушилок; выдерживает +180 ℃, влажность 98 %. Не рекомендован для многократных изгибов.

Термостойкий провод ПНБС подходит для статичного (неподвижного) прокладывания в банях, саунах, парилках, любых других влажных помещениях с высокой (до +150 ℃) температурой. Об этом свидетельствует аббревиатура. Рекомендуемая температура помещений составляет +150 ℃.

Что такое жаропрочный кабель

Жаропрочный кабель выдерживает температуру до 200 градусов и влажность до 100% Термостойким проводом мастера называют отдельный вид кабельной продукции. Она отличается повышенной устойчивостью к высокому уровню влажности при условии регулярных высоких температур.

Особенность такого кабеля в том, что он имеет дополнительную защитную оплетку из негорючих материалов. Используют эти кабели на объектах с предельно высокими температурами: горячие цеха, сауны, бани, пекарни и др.

Выделяют несколько разновидностей жаростойких проводов для сауны. Все они различаются диапазоном выдерживаемых температур. Каждый из них имеет свою особую маркировку.

Внутренние пропитки

Основной причиной использования специальных пропиток в банях и саунах являются повышенные уровни влажности и температуры, способные вызвать разрушение деревянного потолка, стен и полков

При выборе подходящего для этих целей пропиточного материала основное внимание уделяется качеству состава, после нанесения которого древесина не должна терять способности свободно «дышать»

Также следует различать типы составов, используемых для защиты полок и скамеек, от аналогичных материалов, применяемых при обработке стен и потолков в бане.

Пропитка для полков

Используемые для обработки полков защитные средства по своему влиянию на колер древесины делятся на бесцветные и цветные. К первым относятся различные по составу пропитки, отбеливающие смеси, лаки и воски. Лаки для защитного покрытия полков в саунах и банях должны подвергаться строгому отбору, в ходе которого отсеиваются особые марки, выделяющие при нагревании ядовитые вещества.

Обычно для скамеек и полков в бане используются составы, приготовленные на водной основе и хорошо проникающие в структуру древесины.

Цветные покрытия применяются в тех случаях, когда наблюдается потемнение обработанных ранее мест. При этом покрытию подлежат лишь потускневшие части поверхностей, однако при желании их можно обрабатывать все полностью.

Что касается конкретных образцов защитного материала – для обработки бань, саун подходят акриловые лаки от таких или «Белинка». Все они изготавливаются на натуральной основе и располагают большим выбором цветовых оттенков.

Защитные покрытия для стен и потолков

Пропитки, предназначенные для защиты стен и потоков в бане, должны иметь органическую основу и обладать водоотталкивающими свойствами. Современные обрабатывающие средства обладают универсальными свойствами и способны защищать поверхности как от влаги и термического нагрева, так и от разрушающего воздействия грибков и насекомых.

В зависимости от своей основы все известные виды защитных пропиток делятся на водные и масляные препараты. Большой популярностью пользуются и сложные (комбинированные) составы, выпускаемые в виде красок и лаков, обеспечивающих защиту отделочных материалов бани от влажных испарений и микроорганизмов.

Некоторые из них располагают такими дополнительными возможностями, как огнестойкость и способность к отталкиванию грязи.

Размеры

В зависимости от того, где будет производиться разводка электрических проводов, необходимо правильно подобрать тип термостойкой гофры. К примеру, для проводки систем слаботочки (телефон, компьютерная сеть, сигнализация и видеонаблюдение) используются шланги диаметром 16 мм.

Для проводки электрических кабелей между распределительными коробками лучше использовать трубки с диаметром 20-25 мм. Для подключения кабеля к электрическому распределительному щиту – 32 мм. Если проводится межэтажная разводка с прокладкой нескольких кабельных участок в одной термостойкой гофре, то не ниже 40 мм.

Специалисты не рекомендуют проводить закладку проводов в один гофрированный шланг. Между ними возникает магнитное поле, которое приводит к их нагреву. Поэтому в таких шлангах лучше всего укладывать многожильные провода и кабели со специальной изоляционной термостойкой оплеткой.

Свойства и характеристики

За счет того, что провод снабжен дополнительной защитой, имеет покрытие, препятствующее воспламенению, а также промоканию, срок службы провода в разы превышает период эксплуатации обыкновенных кабелей. Защитное покрытие устойчиво к механическим повреждениям, бактериальному или химическому разрушению. Наличие слоя из непромокаемых материалов препятствует образованию грибка, плесени. Работа при максимальной влажности — до 100%. Отмечается большая устойчивость к высоким температурам, нежели к резко отрицательным. Воздействие минусовых температур свыше показателей, указанных в инструкции может привести к растрескиванию покрытия. Потому приобретая товар необходимо учитывать требования, предъявляемые к эксплуатации. Характеристики продукции различны и индивидуальны для каждого отдельно взятого вида кабеля.

Провод для парилки

В комнатах с постоянно повышенной температурой воздуха применяют только специализированные виды кабелей. При несоблюдении этого правила оплетка расплавляется, что приводит к воспламенению отделочного материала.

ПНБС

Название означает «провод неподвижный для бань и саун». Изделие создано специально для подсоединения отопительных систем, нагревательных устройств, используемых при повышенных температурах. Кабель может укладываться во влажных, горячих комнатах. ПНБС имеет следующие характеристики:

• диапазон рабочих температур: -50…+150 °С;
• материал токопроводящей жилы: медь с кремнийорганической резиновой изоляцией;
• способ подключения к оборудованию: прямой;
• материал защитной оплетки: фторсилоксановая резина.

РКГМ

Кабель снабжен медной жилой, покрытой кремнийорганической резиной. Его положительными качествами являются:

• нечувствительность к перепадам температур;
• огнестойкость;
• нечувствительность к ударам и вибрации;
• устойчивость к распространению плесени;
• нечувствительность к ультрафиолету и радиации.

Электропроводка в бане

При укладке кабелей в помещении с высокой влажностью особенно тщательно соблюдают правила безопасности.

Нормы и требования

К общим правилам укладки проводки относятся:

1. Обязательная установка защитных автоматов на каждую ветку электрической сети.
2. Необходимо предусмотреть системы выравнивания потенциалов.
3. При укладке проводки организуют заземление. Если сделать это невозможно, электроэнергию подают через понижающий трансформатор.
4. Кабели прокладывают горизонтально или вертикально. Не допускается протягивание элементов под уклоном. Повороты делают под прямым углом.
5. Распределительный щит размещают как можно ближе к точке входа подводящего кабеля.
6. Линии должны быть цельными. Скрутки необходимо прятать в соединительных коробках.
7. Каналы штробят на расстоянии 10-20 см от пола или потолка. Это же правило относится к оконным и дверным проемам.
8. Розетки и выключатели устанавливают на высоте 1 м от пола.
9. Провода укладывают на расстоянии не менее 50 см от металлических элементов, 60 см — от душевой кабины.
10. Необходимо использовать светильники в герметичных корпусах. Рекомендованная мощность приборов — 60 Вт.
11. Открытые розетки нельзя устанавливать в парной или душевой.

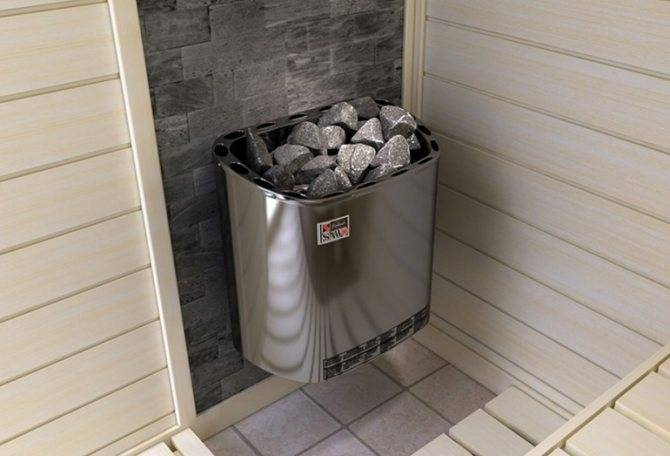

Электропарилка

При подключении электрической банной печи учитывают такие особенности:

1. Расчет мощности ведут по упрощенной формуле: 1-1,5 кВт на 1 куб. м. воздуха. Например, для парной объемом 5,3 куб. м. потребуется печь на 5-8 кВт. Ее не подключают к стандартной розетке. Требуется устройство с силой тока 23-36 А.
2. Провод печи выводят наружу, подсоединяют к силовой розетке требуемой мощности. Термостойкие кабели входят в комплект печи. Остается только подключить их.
3. Заземление предусматривают еще на этапе строительства. Для этого по периметру устанавливают металлическую ленту, которую приваривают к сетке на полу. Контур соединяют с заземляющей клеммой щитка.

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем

Повышенная важность и температура приведут к скорому выходу из строя данных элементов

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»).

Монтируя осветительную систему необходимо учитывать, что освещение парилок не должно быть слишком ярким. Обычно используются матовые плафоны с вкрученными лампочками мощностью по 60 ватт.

Обустройство проводов

Термостойкие провода для сауны укладываются открытым методом, маскируются под всевозможными деталями. На практике второй способ более предпочтителен, однако при его использовании следует учитывать некоторые нюансы. По действующим ГОСТам, при работе с проводкой недопустимо размещение кабелей в металлических гофрах, трубках. Не разрешается в банях, саунах использовать проводку в металлической оболочке. Дело в том, что металл со временем утрачивает качественные характеристики из-за коррозийных процессов в среде с повышенной влажностью.

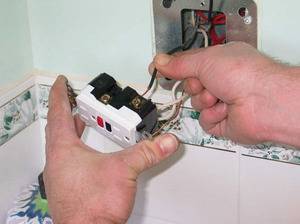

Работа с выключателями и розетками

По завершении монтажа кабельной системы внутри сауны, бани наступает время установки дополнительных аксессуаров, без которых сложно создать комфортные бытовые условия. Речь идет про выключатели и розетки, которые разрешено использовать в описываемых помещениях за исключением парной комнаты. В ней так же не должны находиться распределительные щитки.

Расположение осветительных элементов

Без лампочек, светильников трудно представить сауну. Они устанавливаются вместе с выключателями, розетками. Стандартные приборы не подойдут, при повышенной температуре и влажности они быстро выйдут из строя. Уместными станут их герметичные варианты, в которых не произойдет случайного замыкания с последующим возгоранием при попадании воды.

Более того, неравномерное прогревание светильника и поступление пара под плафон приведет к тому, что он лопнет и с большой долей вероятности травмирует людей, присутствующих в сауне.

Выполняя работу по освещению описываемых помещений, следует учитывать, что свет в них должен быть приглушенным. Оптимальным вариантом станут плафоны матового типа, дополненные лампами на 60 Вт.

Напряжение для сети в сауне

Еще на этапе проектирования этот вопрос должен тщательно обдумываться. В таком случае будет гарантировано правильное и бесперебойное функционирование здания. Если речь идет про сауну для личного потребления, ее жаропрочную проводку удобно сочетать с общей домашней сетью в 220 вольт. Непосредственное подключение осуществляется при соблюдении ряда условий:

• Линии электропроводки защищаются с помощью специальных автоматических блокираторов, реагирующих на перебои подачи тока.
• Обязательное оснащение системы уравнивания потенциалов, без которой электрическая система в парилке функционировать просто не сможет.
• Для электропитания создается дополнительное заземление типа TN-C-S.

Если у владельца сауны, бани отсутствует возможность обустройства обозначенных приспособлений, энергия подается только через трансформатор, способный в экстренной ситуации снизить предельное напряжение. Устанавливается такой прибор за пределами помещения с высокой влажностью и температурой.

Использование термостойкого провода для бани обязательно. Альтернативы или другого решения для монтажа электропроводки в таких помещениях просто не существует. Только так может быть обеспечена производительность и функциональность парилки, полная безопасность для ее посетителей.

Варианты размещения светильников в бане

Тут все зависит от помещения, так как есть несколько типов с разными условиями эксплуатации. Надо отметить, что ставить светильники с максимальным уровнем защиты можно везде. Основные особенности такие:

1. В парилке лучше всего размещать светильники на стене или в углах. При выборе места расположения учитывать безопасность, оборудование не должно мешать людям. Если помещение маленькое, есть смысл поместить источник света в деревянный каркас, чтобы до него точно никто не дотронулся. Подсветка в бане может располагаться в нижней части стены или под полками, если они не сплошные и пропускают свет.

   Источники света в парилке могут располагаться за спинкой сиденья или под ним.

2. Для душевых выбирать светильники с высокой степенью защиты от влаги, они должны выдерживать даже прямое попадание струи воды. Но ставить их лучше так, чтобы на поверхность попадало поменьше брызг и при этом освещенность была нормальной в кабинках и на других участках помещения. Разрешено крепить оборудование как на стенах, так и на потолке.
3. В предбаннике люди раздеваются, там же стоят зеркала, розетки для подключения электроприборов. Тут нет ограничений по оборудованию, располагать светильники можно на стенах, использовать точечную подсветку, либо повесить посередине люстру или световую панель.
4. Для комнаты отдыха освещение выбирают исходя из комфорта и оформления. Это могут быть любые модели – от классических люстр до светодиодной ленты. Стоит помнить только, что для неотапливаемых помещений лучше не использовать люминесцентные лампы, так как они плохо работают при температурах ниже 5 градусов.

Монтаж электрической проводки и приборов

Чем отличается кабель от провода

Процесс монтажа электрической проводки и подключения различных приборов включает в себя несколько этапов:

• Составление проекта – графического плана размещения проводки, розеток, осветительных приборов, распределительного щитка, электропечи, водонагревателя;
• Расчет и приобретение необходимого количества проводки, розеток, осветительных приборов, защитных устройств (УЗО) или дифавтоматов;
• Прокладка в баню силового вводного кабеля;
• Монтаж распределительного щитка, установка в него вводного автомата, УЗО и автоматов на различные группы электроприборов (розетки, светильники, водонагреватели, электропечь и т.д.);
• Заземление распределительного щитка;
• Подключение силового кабеля к вводному автомату;
• Укладка проводки открытым или скрытым способом;
• Установка пульта управления электропечи (электрокаменки);
• Подключение розеток, осветительных приборов;
• Подключение электропечи (электрокаменки) к щитку пульту при помощи высокотемпературного кабеля.

Схема распределительного щитка бани

После завершения монтажных работ производится проверка работоспособности осветительных приборов, розеток, электропечи, водонагревателя.

Функциональные зоны в бане

Парная делится на 4 области, в каждой из которых размещаются свои типы оборудования:

1. В первой зоне монтируют печи или электрокаменки.
2. К проводке второй части парной не предъявляются особые требования.
3. Устанавливаемое в третьей зоне оборудование должно быть устойчивым к перепадам температур. Для электрификации используют кабели, выдерживающие нагрев до +180 °С.
4. В четвертой зоне размещают только управляющие блоки печей, например, термодатчики. Подводимые к ним кабели должны выдерживать нагрев до +170 °С. Контроллеры должны останавливать работу печи при повышении температуры в парилке до + 140 °С.
