Укладка кабельного теплого пола под плитку

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Тип греющего кабеля

В свете бурно развивающихся технологий невозможно с полной уверенностью сказать, сколько типов греющего
кабеля существует. Мы рассмотрим три разновидности самых распространенных кабелей.

Одножильный, резистивный кабель. Представляет собой экранированный одножильный провод с высоким
удельным сопротивлением. Кабель нагревается не более +65 градусов, при соблюдении всех технических
требований по подключению. Требует обязательного использования терморегулятора (термостата), который
регулирует температуру пола в целом и не дает кабелю перегреться, и выйти из строя. Подключается к
питанию с обоих концов, поэтому начало и конец кабеля должны располагаться в одной точке.

При покупке установочного комплекта, греющая секция рассчитана по длине на нужную мощность, подцеплена
к холодному соединительному проводу для подключения к терморегулятору. При собственном проектировании
нагревательных секций (у китайских братьев кабель продается отдельно, метрами) рассчитывается длинна
кабеля по закону Ома. Мощность (протекаемый ток*напряжение), рассеиваемая кабелем, в таком случае не должна превышать
рекомендованную. То есть, производитель указывает мощность метра кабеля, остается рассчитать длину,
чтобы ток через секцию соответствовал мощности.

Двухжильный, резистивный кабель. По принципу работы идентичен одножильному, с той разницей, что
холодный соединительный кабель подключается с одной стороны.

Оба типа требуют наличия датчика температуры и термостата для коммутации. Без термостата кабель может
перегреваться и быстро выйдет из строя. Мощность на метр погонный колеблется от 10 до 20 ватт, в
зависимости от производителя и модели. Толщина резистивного кабеля так же может различаться у разных
производителей, в среднем около 5 мм.

Саморегулирующийся кабель. Нагревательный элемент данного типа кабеля расположен между токопроводящими
жилами по всей длине. В основе нагревательного вещества лежит полупроводник с положительным температурным
коэффициентом (PTC). Чем сильнее прогревается кабель и окружающее его пространство, тем меньше тепла он выделяет.
Тем самым провод сильнее “жарит” холодный пол и “еле греет” уже прогретый. Отличительной чертой данного типа
является наличие моделей, мощностью до 60+ ватт на погонный метр. Мощность является начальной, когда пол холодный,
при нагревании мощность падает.

Одно из главных преимуществ такого изделия – более быстрый подогрев холодного пола, из-за более высокой мощности.
Такой кабель может устанавливаться без термостата. Однако, установка термостата существенно экономит электроэнергию.

Это изделие, как правило, на порядок дороже резистивных нагревателей. Чаще его используют для обогрева труб,
нежели для теплых полов.

Тёплые полы Deviflex нагревательные секции в стяжку

Преимущества: изменяя шаг укладки нагревательной секции можно менять мощность системы обогрева, укладка возможна при любой конфигурации обогреваемой поверхности, из-за большой толщины система инерционна — долго нагревается, но и долго держит тепло после этогоНедостатки: монтаж кабеля более трудоемкий, укладка в слой стяжки — минимальное увеличение уровня пола 3 см, инерционность системы обогрева

Под общим названием DEVIflex представлена целая серия различных нагревательных секций для систем электрического теплого пола. Нагревательная секция — это отрезок греющего кабеля определенной мощности и длины, к которому подсоединен электрический кабель питания (силовой, «холодный» конец). Соединяются они с помощью специальной герметичной муфты. Толщина греющего кабеля составляет 6-9 мм. Например, диаметр самого популярного кабеля DEVI для оборудования теплого пола — Deviflex 18T — составляет 6,9 мм

Поэтому нужно принимать во внимание, что использование нагревательных секций для укладки теплого пола влечет за собой увеличение уровня пола минимум на 3 см. При работе с нагревательными секциями необходимо помнить несколько правил:

• Напрямую греющий кабель подключать к электричеству запрещено (подключение идет только через «холодный» провод)
• Укорачивать или удлинять греющий кабель запрещено (при необходимости можно укоротить или нарастить «холодный» провод питания)
• Передавливать, сильно изгибать греющий кабель при монтаже запрещено (это приводит к локальному перегреву и дальнейшему перегоранию кабеля)
• При локальном выходе из строя греющего кабеля устанваливается специальная ремонтная муфта
• Если выгорел достаточно большой участок кабеля его необходимо заменять точно таким же кабелем для сохраниения мощностных характеристик нагревательной секции

Как правило, в системах «электрический теплый пол» нагревательные секции устанавливаются в слой стяжки (ЦПС) толщиной от 3 сантиметров. Секции DEVIflex крепятся к черновому полу с помощью специальной монтажной ленты, либо пластиковыми хомутами к монтажной сетке, армирующей стяжку. Нагревательная секция укладываются «змейкой». Расстояние между витками кабеля (шаг укладки) рассчитывается в зависимости от того, какой мощности систему обогрева нужно сделать. Например на балконах или лоджиях рекомендуется монтировать систему мощностью 180-200 Вт/кв.м. Т.е. для обогрева 3 квадратных метра балкона понадобится нагревательная секция мощностью 550-600 Вт. При этом шаг укладки можно рассчитать по формуле:

h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

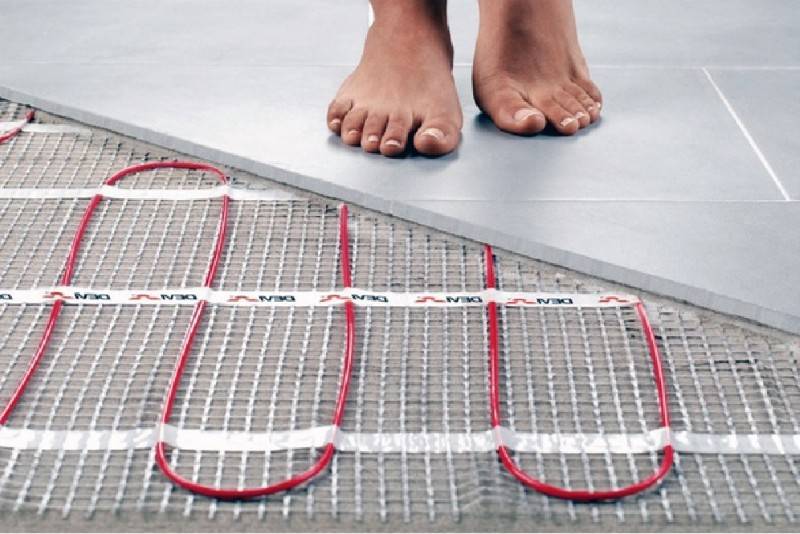

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

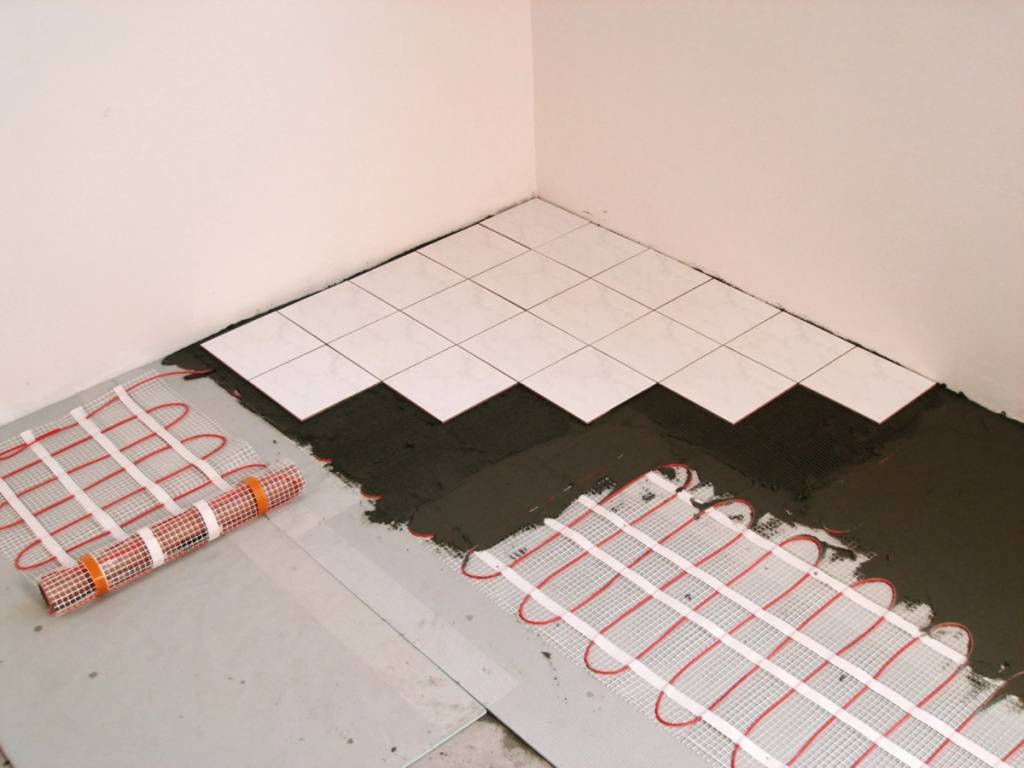

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

Установка своими руками

Для работы нужен профессиональный инструмент:

• сама отопительная система;
• крепления;
• медный провод;
• соединительные кабели;
• УЗО;
• регулятор;
• температурный датчик.

Первым шагом монтажа является расчет и создание проекта пола. В нем должно быть указано место, в которое будет помещен датчик и терморегулятор. Саму поверхность пола нужно очистить от мусора и грязи, выровнять, если есть необходимость.

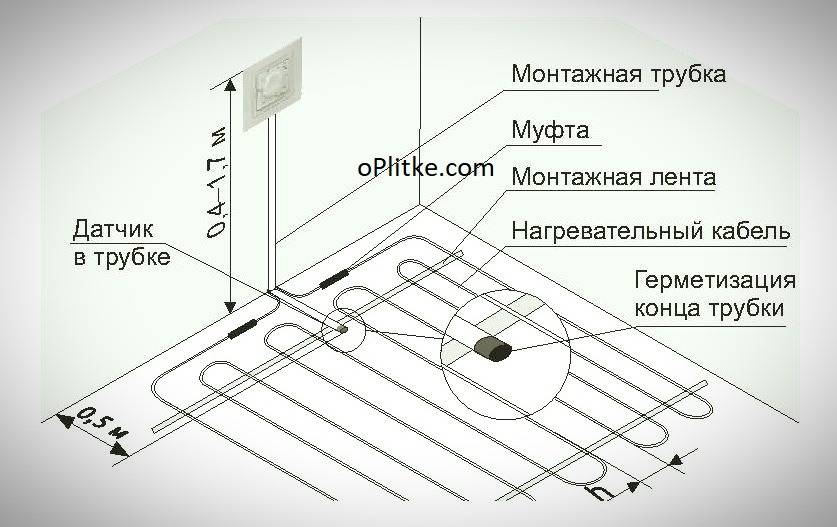

Пример проекта теплого пола

Пошаговая инструкция по подготовке поверхности:

• очистка от мусора;
• выравнивание;
• грунтовка чернового пола;
• укладка гидроизоляционного слоя;
• установка по периметру демпферной ленты;
• прокладывание теплоизоляционного материала толщиной 3-4 мм для квартир в многоэтажных домах;
• покрытие армирующей сеткой.

Пример расчета потребления электроэнергии инфракрасным теплым полом

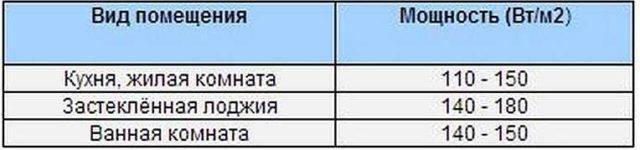

Чтобы нагрев был оптимальным, нужно рассчитать мощность. Это можно сделать по формуле P1= P2*S*К, где З1 – это мощность кабеля, З2 – это мощность нагрева на 1 квадратный метр, К – коэффициент запаса мощности, равный 1,3 – 1,6, S – площадь комнаты.

После того как выполнен расчет и пол подготовлен, можно приступать к монтажу. Пошаговая инструкция для каждого типа пола будет немного отличаться. Чтобы установить кабельный пол, нужно:

• подготовить фундамент;
• поставить гидроизоляцию (в ванной);

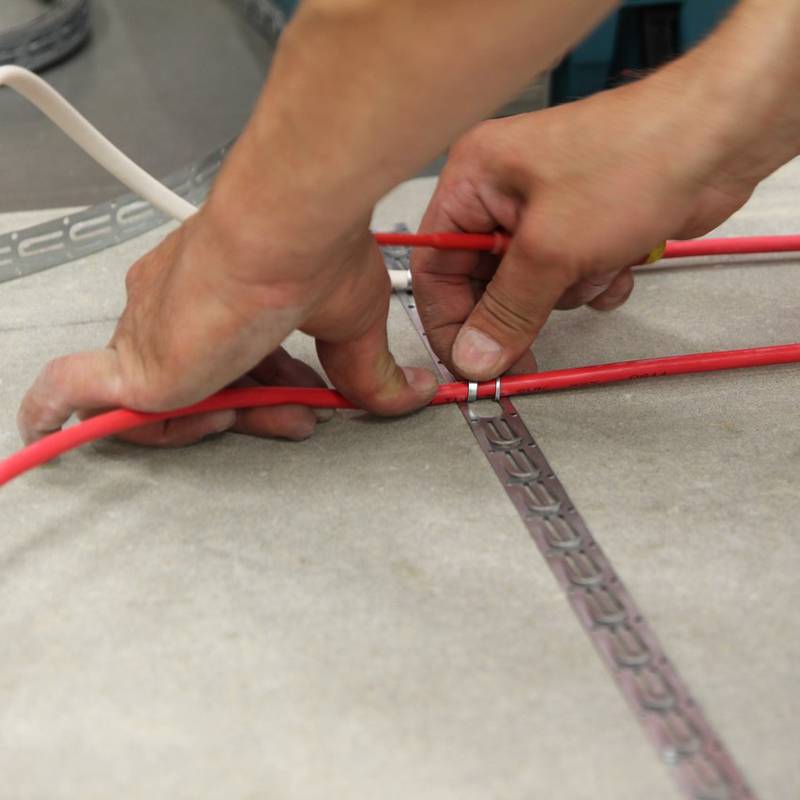

• установить монтажную ленту, уложить кабель;
• конец электрокабеля вывести к распределительной коробке с температурным регулятором;
• установить температурный сенсор в гофрированной трубе.

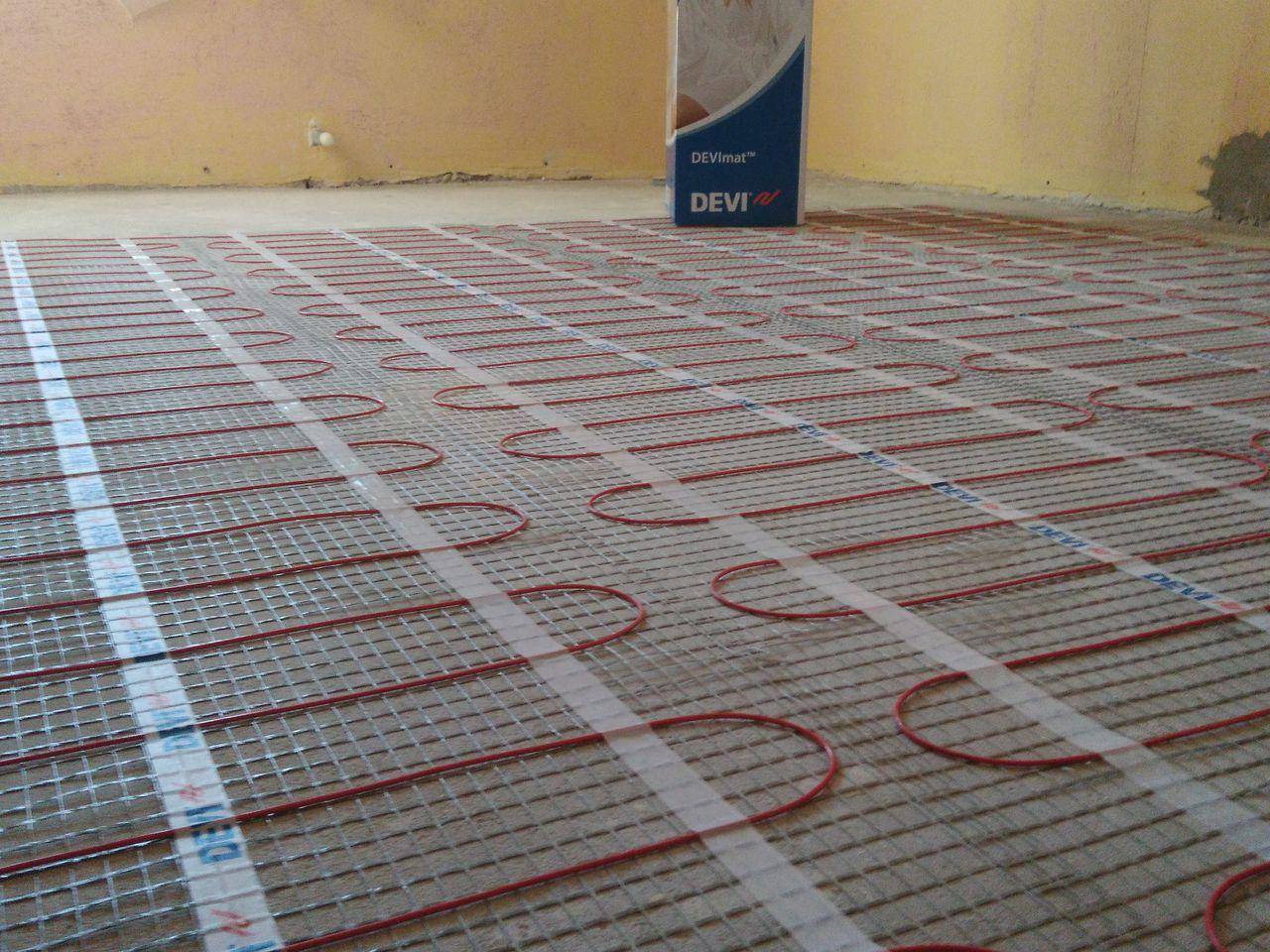

Нагревательные маты нужно устанавливать так, чтобы они плотно соприкасались друг с другом. Разрезать полотно нужно таким образом, чтобы греющие кабели не были повреждены или деформированы. Мат кладется на специальный клей, слой которого должен составлять 2-3 мм. Датчик температуры также кладется в гофрированную трубу между витками нагревательных элементов. Второй кабель нужно провести к терморегулятору. Финальный этап – проверка работоспособности системы с помощью специального тестера. Ламинат на теплый электрический пол можно уложить после полного высыхания стяжки.

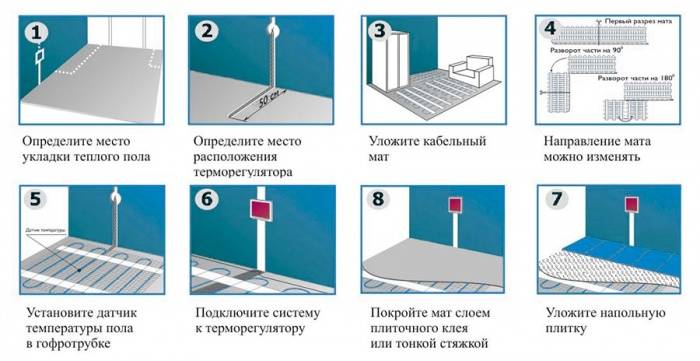

Инструкция укладки нагревательных матов теплого пола

Монтаж инфракрасного теплого пола начинается с установки терморегулятора в распределительную коробку. К щитку проводятся провода. На основание укладывается теплоизоляционные слой не более 5 мм толщиной. Места соединения нужно закрепить скотчем. Раскладка ИК пленки осуществляется нагревательными элементами вниз. Ее края нужно укрепить скотчем, чтобы не происходили сдвиги. Контакты и монтажный провод нужно подключить. Во второй секции ставится термодатчик для принятия информации о нагреве. Последний этап – проверка функционирования системы, укладка полиэтиленового пленочного настила и финишного покрытия.

Необходимые инструменты

Технология укладки теплого пола реализуется посредством комплекта теплового оборудования и материалов для монтажа конструкции. Инструмент используется разный, все зависит от вида нагревательного элемента. Стандартный набор:

1. двусторонний скотч;
2. пенофол;
3. полиэтиленовая пленка;
4. крепеж для установки нагревательных элементов (гребенки, хомуты);
5. армирующая сетка;
6. демпферная лента.

Если планируется обустраивать электрическую систему, потребуется комплект проводов, изоляционные материалы, терморегулятор и датчик температуры, контактные зажимы. Для монтажа водяного теплого покрытия нужно подготовить трубы, фитинги, вентили и дополнительное оборудование (насос, коллектор и регулятор давления). В случае когда устанавливается пленочное покрытие, достаточно слоя клея плиточного, клей наносится в небольшом количестве. Для кабельной и водяной систем подготавливают цемент и песок, конструкцию покрывают стяжкой.

Инструменты:

• отвертки;
• ключи рожкового типа;
• строительный уровень;
• рулетка;
• перфоратор.

Чтобы соединить металлопластиковые трубы, понадобится специальный паяльник для работы с пластиком. Чтобы избежать ошибок при укладке, производят необходимые расчеты

Принимают во внимание особенности монтажа теплого пола под плитку. Нарушение технологии приведет к ухудшению функционирования системы, может даже возникнуть опасная ситуация

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

ТОП 20 лучших теплых электрических полов под плитку, линолеум, ламинат, важные критерии выбора

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно. После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее

Как выбрать теплый пол для укладки под плитку

Стоит сказать, что в качестве укладки под плитку подойдет не каждый вид теплого пола.

Наиболее распространенные на сегодняшний день на рынке виды теплых полов – это электрические и водяные.

Электрические полы подразделяются еще на пленочные и кабельные. И те или те подвиды активно применяются при укладке под плитку, но многие специалисты строительного рынка советуют использовать кабельные полы, и причины такого совета следующие:

• пленка имеет гладкую поверхность и не сможет каждый раз удерживать тонкий раствор или же плиточный клей, вследствие чего плитка не сможет плотно прилегать к поверхности. Чтобы не допустить подобное, положите под плитку дополнительно слой цементного раствора на 5 см, но такое решение подойдет не для каждого помещения;
• в основе кабельных полов лежат кабельные маты и нагреватели. Они отличаются в зависимости от высоты поднятия пола после укладки напольного покрытия, т.е. в нашем случае плитки. Минимальный уровень поднятия составляет 3 см цементного раствора, а маты нужно заливать самовыравнивающимся раствором в минимальном количестве.

Однако независимо от того, какой вид теплого пола вы укладываете под плитку, специальный плиточный клей должен иметь узкое назначение, то есть быть предназначенным конкретно для укладки плитки на теплые полы.

Максимальная температура теплого пола

Как уже было сказано выше, нагревательный кабель может нагреваться до температуры 65 градусов по цельсию. Следовательно,
теплый пол никак не может разогреться до большей температуры. Стоит заметить, что и до 65 градусов он вряд ли разогреется
– ведь кабель окружен слоем стяжки, плиточного клея, самой плиткой. Все эти материалы будут рассеивать тепло в окружающий
воздух и бетонное перекрытие пола.

Поэтому опасения, что от греющего кабеля, залитого стяжкой или заложенного плиткой случится пожар – бессмысленны. Под слоем
цемента и кафеля не случится ничего страшного даже при возгорании самого кабеля, что невозможно при правильном монтаже.

Единственное, чего не стоит делать – размещать греющие жилы под различными ковриками и пледами. Из-за подобной самодеятельности
действительно может случится пожар – оболочка кабеля окружена горючим материалом, который может подвергаться механическому
воздействию. В этом случае провод может легко повредиться и замкнуть.

Инфракрасные полы

На рынке системы представлены 2 моделями:

1. Пленочные ИК – рулоны мембраны с полосками;
2. Карбоновые ИК – стержни, соединенные шнурами.

Инфракрасный пленочный способ обогрева происходит благодаря элементам, вмонтированным в ламинированную углеродную пленку. ИК токопроводящие полосы защищены от влаги. Это позволяет делать систему на кухне, поместив ее под деревянный пол, ПВХ покрытие или фанеру. Устройство подключается к источнику питания через терморегулятор. Мембрана ИК пола равномерно источает тепло, обеспечивая комфортную температуру на кухне или в жилых комнатах. Пленка служит до 17 лет. Цена от 570 руб./кв.м.

Читать также: Теплый пол на деревянный пол: как сделать в деревянном доме

Карбоновый инфракрасный пол выпускается в виде матов со стержнями, зафиксированных на пленке особым составом – полиэтилентерефталатом. Параллельное подключение нагревательных элементов обеспечивает постоянное функционирование системы. Цена – 1550 руб/кв.м. Гарантия 18 лет.

Преимущества ИК систем:

• Теплый пол под плитку легко устанавливается на любые поверхности: ПВХ, деревянные, бетонные, фанеру;
• Легко корректируется температура;
• В помещении сохраняется атмосферная влажность, воздух не пересыхает;
• Ионы с отрицательным зарядом благотворно воздействуют на человека;
• Герметичная изоляция и двойная оплетка проводов позволяет использовать теплые полы под плитку в гостиной, кухне, в помещениях с высокой влажностью.

ИК теплый пол под плитку и его недостатки:

• Легко нарушается целостность покрытия;
• При несоблюдении правил безопасности не исключено возгорание. Лучше не класть под деревянный пол или фанеру.

Какой выбрать электрический пол необходимо решать в индивидуальном порядке. Лучше исходить из технических характеристик: силы излучения, конвекции, теплопроводности.

Покупая пол на кухню под фанеру, ПВХ или деревянные покрытия, следует тщательно рассчитать мощность системы. Выбор лучше делать в пользу известных производителей.

Монтаж производится в следующей последовательности:

1. Необходимо проштробить на стене бороздки для проводов терморегулятора;
2. Очистить или пропылесосить пол, сделать на нем углубления для гофротрубы с датчиком, уложить ее в канавку;
3. Положить мат, тщательно закрепить его скотчем с обеих сторон;
4. После соединения проводов, элементов, проследить за электрическим сопротивлением датчика и мата;
5. Залить поверхность цементным раствором в 6 мм;
6. Закрепить своими руками на стене терморегулятор;
7. Нанести клей для плитки;
8. Укладка плитки на теплый пол.

В качестве декоративного покрытия подойдут: ламинат, паркет, линолеум, минеральные покрытия. Идеальный вариант – плитка ПВХ, уложенная на кабельный пол.

Читать также: Как отрегулировать систему отопления: настройка своими руками

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

• потери тепла в помещении;
• площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности

Особенности монтажа

При обустройстве системы нагрева должна соблюдаться последовательность выполнения работ. Начинать рекомендуется с выравнивания стен, установки окон, отделки потолка

Это важно, т. к

на черновом основании не должно быть лишнего сора и даже пыли. Технология укладки теплых полов под плитку предполагает необходимость подготовки не только основы, но и ниши для монтажа сопутствующего оборудования. При этом учитывается способ обогрева пола:

1. Если оборудуется водяная система, подготавливают место для установки коллектора: лучше расположить его в нише стены.
2. Если будет выполняться монтаж кабеля теплого пола, на стене предусматривают место для крепления терморегулятора. С этой целью подготавливают штробу некоторой длины, делать это рекомендуется на начальном этапе выполнения работ в точке, где запланирован вывод кабеля.

Стяжка своими руками

Бетонный раствор может быть залит при обустройстве теплой напольной поверхности дважды: на начальном и конечном этапах работ. Теплые полы без стяжки монтируют на ровную основу. Однако редко встречается объект, где стены и пол не имеют погрешностей. Предельно допустимый перепад в уровнях напольной поверхности составляет 5 мм. Для выполнения стяжки подготавливают раствор: 1 доля цемента, 3 доли песка. Толщина варьируется в зависимости от типа нагревательных элементов:

• 3-5 см — ля электрической системы;
• 10-20 см — для водяной конструкции.

Толщина стяжки влияет на скорость прогрева покрытия.

Теплоизоляционный слой

Наиболее распространенное решение — применение пенофола. Эта теплоизоляция для теплого пола является оптимальным вариантом, т. к. характеризуется небольшой толщиной и имеет фольгированный слой. Материал укладывают таким способом, чтобы теплоотражающая поверхность находилась со стороны помещения. Эта мера позволяет уменьшить интенсивность теплопотери. Принцип действия пенофола: тепло, отдаваемое нагревательными элементами, будет отражаться фольгированным слоем и обогревать пол.

Кроме того, рассматриваемый материал отличается легкостью, не будет скрадывать пространство. Его нечасто применяют в качестве главной теплоизоляции. Однако если производится установка теплых полов под плитку, пенофол проявит высокую эффективность благодаря отражающей способности. При монтаже нужно придерживаться схемы:

1. рулонный материал режется на части с учетом габаритов помещения;
2. полосы укладываются встык, фиксируются монтажным скотчем;
3. по периметру помещения оставляют зазор 5-10 мм, благодаря чему снижается вероятность деформации материалов конструкции теплых полов при тепловом расширении.

Установка нагревательных элементов

Чтобы прогреть всю площадь помещения, не оставляя прохладных участков поверхности, рекомендуется получить больше информации по укладке кабеля и труб. Расстояние между соседними нагревательными элементами может составлять 7,5-25 см. Выбор делают с учетом общей мощности системы и параметров нагревательных элементов. Чем интенсивнее нагрев, тем больше должно быть расстояние между ними.

Крепление осуществляется посредством специальных гребенок. Они содержат разное количество ячеек, в которые закладываются нагревательные элементы. Рассматривают вариант теплого пола под плитку с установкой армирующей сетки, на которой будут фиксироваться трубы или кабель.

• Маты
• Водный
• На электричестве

Монтаж терморегулятора

Предусматривается установка данного прибора при монтаже электрических теплых полов. До заливки стяжки и укладки плитки рекомендуется найти место для датчика теплого пола. Благодаря ему регулятор, ответственный за повышение и снижение температуры, получает информацию о малейших изменениях температурного режима нагревательного элемента. Терморегулятор должен располагаться на стене

Участок выбирают, принимая во внимание местоположение выходов кабеля

Расстояние от пола до терморегулятора варьируется в пределах 50-100 см, выбор точки установки делается с учетом собственного комфорта при управлении данным устройством. Термодатчик располагают недалеко от регулятора. Его закрывают гофротрубой. Благодаря этому прибор в случае необходимости может быть отремонтирован после демонтажа верхней стяжки конструкции теплого покрытия. Установка датчика теплого пола выполняется между соседними витками нагревательных элементов.

Выбираем источник тепла — на основе греющих матов или нагревательного электрического кабеля

Технология установки кабельной системы или на основе греющихся матов несколько различается. Поэтому рекомендуется сначала определить, какой тип элементов будет использоваться, а затем изучить соответствующую инструкцию по укладке теплого пола.

Часто владельцы квартир не знают, какой вид нагревательных элементов теплого пола они хотят применять. У кабеля и греющего мата существуют свои достоинства и недостатки, о которых необходимо знать, если вы планируете класть электрический пол.

Особенности электрического кабельного пола

• есть возможность самостоятельно регулировать количество тепла на 1 кв. м посредством уменьшения шага размещения кабельных петель. Это позволит сделать некоторые участки теплее;
• кабели электрического теплого пола требуется укладывать в толщину стяжку. Заливка стяжки увеличивает время установки и несколько усложняет технологию монтажа, но она также выступает аккумулятором тепла. Таким образом расходы на электричество можно уменьшить, а количество тепла не изменится;
• кабельные системы имеют меньшую стоимость по сравнению с матами;
• высота основания поднимается минимум на 4.5 см;
• эксплуатация возможна только через 20-30 дней после окончания монтажа.

Особенности пола на основе греющих матов

такой вид прогревается существенно быстрее кабельного (кафелю требуется лишь 15-25 минут);
не приводит к снижению комнатной высоты;
эксплуатация возможна уже через 12 дней после завершения установки;
укладка теплого пола под плитку на основе греющих матов осуществляется намного проще, технология монтажа может быть реализована своими руками, т.к

не требуется самостоятельно рассчитывать шаг и мощность кабеля;
существуют ограничения в размере матов;
если вы самостоятельно решили класть кафель, неосторожное движение может повредить систему.

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.

Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем.

Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.
