Теплообменник на дымоход

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

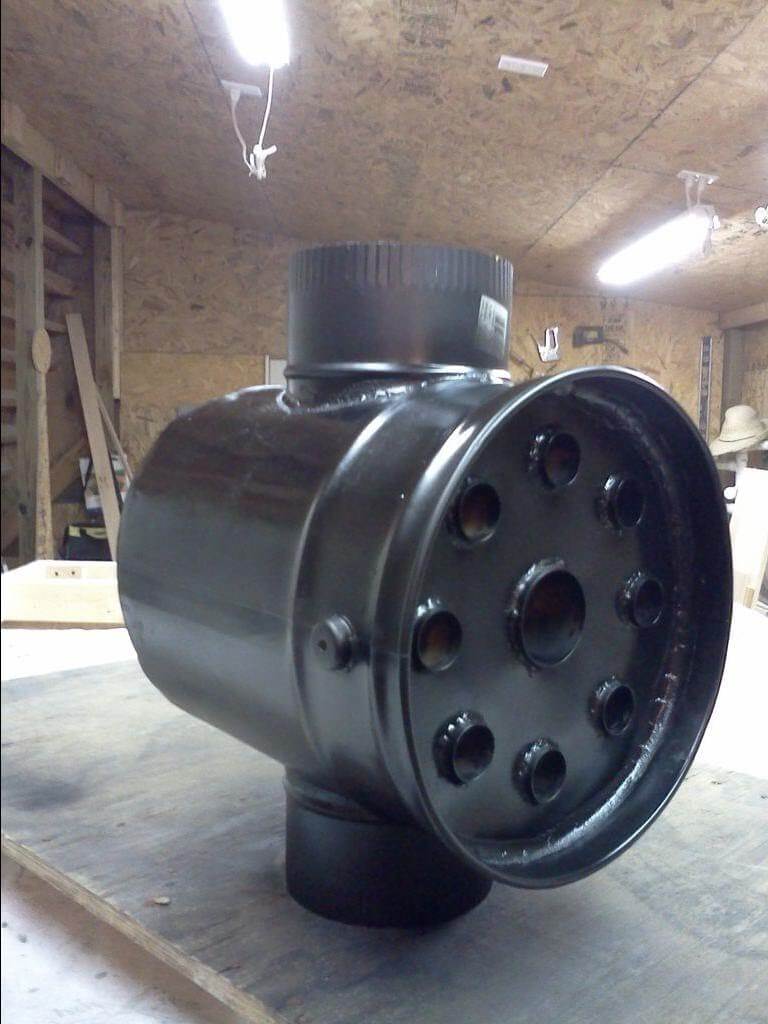

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

С этим читают

Варианты расположения бака

Баки для воды можно размещать где угодно: на стене помывочной или душевой, на чердаке, возле печки в парной. Внешние варианты лучше всегда утеплять, иначе вода будет нагреваться очень долго, а остывать быстро.

Вариант, когда бак располагается непосредственно возле банной печи, наиболее оптимальный, так как вода нагревается от пламени. Это визуально уменьшает помещение бани, но хорошо держит жар.

Часто камни укладывают в дымоходе, а бак ставят под топкой. Такая конструкция нагревается долго, но температуру держит тоже несколько часов. Жар от такой печи будет хороший, пар тоже.

Внешний вариант расположения более затратный в плане топлива. В этом случае придется топить дольше, так как нужно прогреть воду в трубах. Однако внешнее расположение очень удобно для душевой комнаты, когда после парилки нужно ополоснуться.

Оба варианта имеют свои недостатки – напор воды у них очень низкий ввиду небольшой высоты установки, а высота потолков в бане бывает редко выше двух метров. Установить душ будет сложно, да и мыться придется не выше чем с полутора метров. Эту проблему можно решить, если вынести бак, например, на чердак. Тогда напор увеличится, необходимо лишь своевременно добавлять воду. С ведрами не побегаешь, лучше подвести водопровод. Делается он с поплавком, чтобы, когда бак наполнится, подача воды автоматически прекращалась.

С выносом бака на внешний контур увеличиваются теплопотери. Необходимо утеплить сам теплообменник и трубы, которые к нему подводятся. Расчеты следует проводить, исходя из конструктивных особенностей бани. Например, натрубный вариант, когда змеевик опоясывает трубу, хорошо подходит для душевой комнаты. Но есть ограничения по объему – таким способом согреешь не более 50 литров воды.

Если есть возможность подвести водопровод, то лучше автоматизировать этот процесс. Тогда бак всегда будет наполнен и вода в нем будет горячая все время, пока топится банная печь.

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.

Виды теплообменников

Главная задача теплообменника состоит в том, чтобы переносить тепло, излучаемое дымоходом на расстояние, но при этом не переостужать его поверхность, так как это приведёт к повышенному образованию конденсата и соответственно скоплению нагара на внутренней части трубы.

Именно сохранение этого баланса является самой существенной сложностью, особенно если решено изготовить теплообменник на дымоход своими руками.

По конструктивным особенностям теплообменники могут быть двух видов:

1. Водяные, когда тепло переносится посредством естественной циркуляции жидкости в замкнутой системе.
2. Воздушные, когда прогретый воздух принудительно переносится в нужном направлении.

Выбор конструкции напрямую зависит от индивидуальных особенностей дома и печи, а также от целей, которые преследуются его установкой. Но обо всём по порядку.

Какие бывают теплообменники

В зависимости от того, какой теплоноситель используется в данной цепи, различают:

• Воздушный;
• Водяной.

Водяные намного эффективней, учитывая, что коэффициент теплопередачи выше.

Водяной теплообменник с баком

В том случае, когда речь идет об установке теплообменника на трубу дымохода в баню или дом, и она выводится наружу, то стоит выбирать первый тип – воздушный. Потому как монтаж полноценной системы с водяной теплопередачей, будет сопровождаться определенными трудностями в конструктивных решениях. Воздушный теплообменник на дымоход идеальное решение для самостоятельной установки, серьезных навыков от вас не потребуется.

Учитывая характер работы, использовать лучше материалы из медной трубки для отопления. Можно установить полноценный змеевик на дымоход, в таком случае теплообменник на дымоход самостоятельно, своими руками удастся сделать в кратчайшие сроки, без дополнительной пайки или сварки трубы.

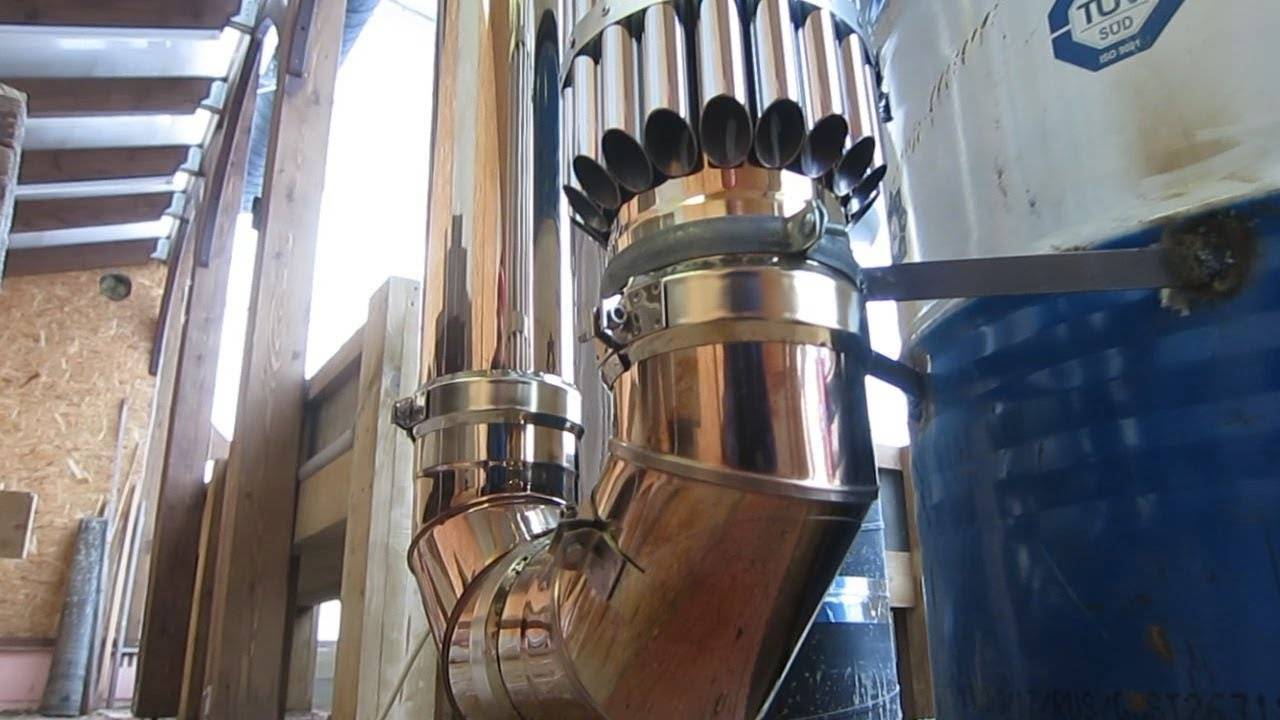

Воздушный теплообменник

Кстати, если вы планируете использовать эту энергию не для отопления дома, а в качестве бойлера, то есть использовать воду для мытья посуды, купания и прочие, то лучше установить для бани, сауны бак накопительный.

Теплообменник из медной трубки своими руками

Теплообменник из медной трубки

Данный агрегат – это змеевик из медной трубы, который оборачивается вокруг дымохода. Она быстро нагревается, а воздух, который движется внутри, становится теплым. Чтоб обеспечит высокую эффективность данной системы без применения насоса, длина змеевика не должна быть больше 3 м.

Сделать такую конструкцию можно при помощи аргоновой сварки. Допускается вариант крепления с использованием олова. При этом все поверхности нужно обезжирить ортофосфорной кислотой.

На концах медной трубы должна находиться наружная резьба для присоединения выносного бака с водой. Он должен обязательно находиться выше змеевика, что обеспечит максимальную продуктивность системы.

Преимущества теплообменника на дымоходной трубе

Дымоход с экономайзером достаточно широко распространен в случаях, когда отопление нельзя выполнить по-другому, кроме как с использованием печки или котла с высоким дымоотводящим патрубком. Это обусловлено несколькими положительными качествами:

• элементарность монтажа. Все что требуется выполнить, это подключить конструкцию к верхней или нижней части дымохода так, чтобы теплообменник получился посередине;
• надежность. Такое приспособление отличается высоким уровнем работоспособности, так как в нем отсутствуют серьезные конструкционные составляющие;
• высокая безопасность. Отработанный газ, который проходит внутри конструкции не просачивается наружу (при условии герметичности устройства);
• регулировка теплоотдачи. Такое преимущество присутствует только в том случае, если в экономайзере имеются встроенные подвижные составляющие (заслонки);
• высокий уровень коэффициента полезного действия. Это говорит о том, что помещение нагревается без дополнительного использования топлива для печи или котла.

Перечисленные качества полностью доказывают эффективность работы встроенного в дымоход экономайзера, а также подтверждает его название (экономия топлива).

Что такое теплообменник и для чего он нужен

Теплообменник — это устройство, предназначенное для энергообмена между различными частями системы, по которой циркулирует теплоноситель. Установка теплообменника имеет несколько целей:

• использование избытка тепловой энергии для нагрева воды в соединенных с отоплением контурах (например, в системе горячего водоснабжения);
• теплоизоляция дымохода.

При обустройстве печного отопления монтаж теплообменника — рациональное решение. Подключив его к контуру системы горячего водоснабжения в доме (при условии, что печное отопление достаточную мощное), можно сэкономить на электричестве или твердом топливе, а также не устанавливать отдельный котел для работы ГВС.

Другие долговечные и простые варианты

Выше была рассмотрена конструкция, когда змеевик теплообменника размещается в металлическом корпусе. Но существует несложный и практичный вариант использования такого элемента. Дымоход обвивается медной трубкой. Она всё время прогревается, за счёт чего температура проходящего по ней воздуха заметно увеличивается в течение непродолжительного периода времени. К дымопроводу такая спираль приваривается полуавтоматической сваркой или аргоновой горелкой. Используемое в качестве припоя олово предварительно нужно обезжирить ортофосфорной кислотой. Соединение получится долговечным и надёжным.

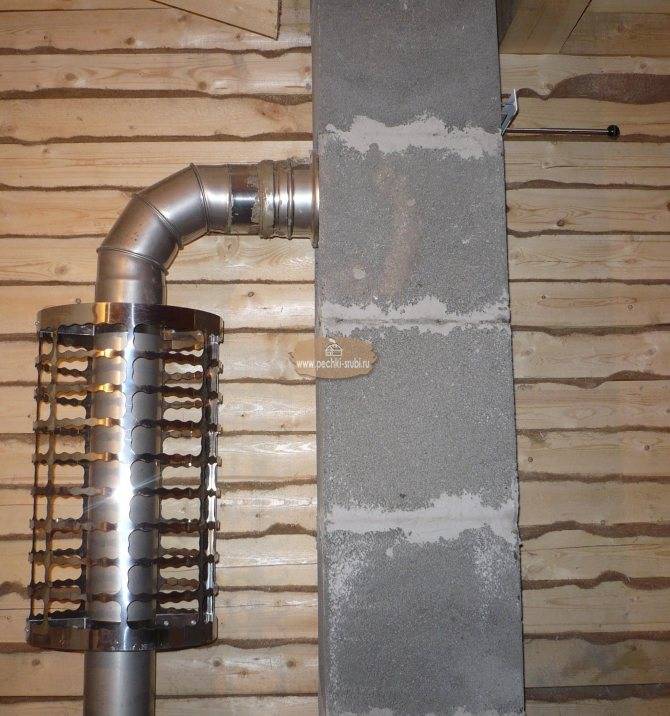

Решетка вокруг дымохода, заполненная камнями — это тоже своего рода теплообменник

Домашние мастера зачастую создают теплообменник из гофрированных труб. В этом случае дымоход оборачивается вкруговую тремя алюминиевыми гофрами. Присутствующий в трубах воздух будет прогреваться от стенок дымопровода, а хозяину дома просто нужно будет направить его в нужную комнату. Для того чтобы сделать теплосъём более продуктивным, обмотайте спирали гофры пищевой плёнкой.

На участке дымохода, проходящего по мансарде, можно установить теплообменник, работающий так же, как функционирует колпаковая печь. Принцип работы такой системы основан на законах физики: воздух, нагретый до высокой температуры, поднимается вверх, а, остывая, он опускается вниз. Такой вариант подходит, если дымоход в доме выполнен из металла, который больше всего раскаляется на уровне второго этажа. Риск ожога или возникновения пожара снижается с помощью колпака.

Чтобы накопить тепло, некоторые домашние мастера вокруг такого теплообменника на трубу устанавливают сетку с камнями, и, облагородив подставку, привносят в комнату ещё больше уюта. Такой вариант не только согревает, но и успокаивает. А принцип работы данной конструкции не допускает прогрев  труб выше 170 градусов.

Установка на дымоходную трубу теплообменника позволит вам использовать тепло более рационально. Но, приобретая конкретную модель такого устройства, необходимо корректно подбирать режимы его работы и мощность. Иначе вы рискуете нарушить условия работы самого теплогенерирующего агрегата.

Преимущества и недостатки

Воздушные теплообменники имеют множество сильных характеристик и возможностей. Основные преимущества:

• Универсальность в плане применения. Например, воздушный теплообменник на трубу дымохода позволяет использовать тепло горячих отходящих газов для нагрева воды, которая будет в дальнейшем использована для бытовых нужд. Воздушный теплообменник для вентиляции позволяет не только обеспечивать циркуляцию воздуха в помещениях, но и охлаждать его или же нагревать.
• Высокая производительность. Средний КПД достигает 92%.
• Безопасность применения. В современных воздушных теплообменниках все процессы контролируются автоматикой. В случаях перегрева или излишней нагрузки на прибор, он отключается автоматически.
• При использовании подобных агрегатов в системах отопления, можно быстро прогревать даже большие по площади помещения.
• За счет равномерного распределения тепла, не образуется конденсат.

Из недостатков важно отметить несколько моментов. Во-первых, проживая в зонах с загрязненным воздухом (рядом с дорогами, крупными предприятиями), придется очень часто менять фильтры, чтобы оборудование работало максимально производительно, не ломалось длительное время. Во-вторых, значительные потери тепла при обогреве больших по площади помещений

В-третьих, при поломке вентилятора прибор полностью перестанет генерировать тепло, что недопустимо в некоторых ситуациях

Во-вторых, значительные потери тепла при обогреве больших по площади помещений. В-третьих, при поломке вентилятора прибор полностью перестанет генерировать тепло, что недопустимо в некоторых ситуациях.

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

• Змеевик.
• Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
• Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

1. Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
2. Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
3. Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

https://youtube.com/watch?v=qeoo08ExvQk

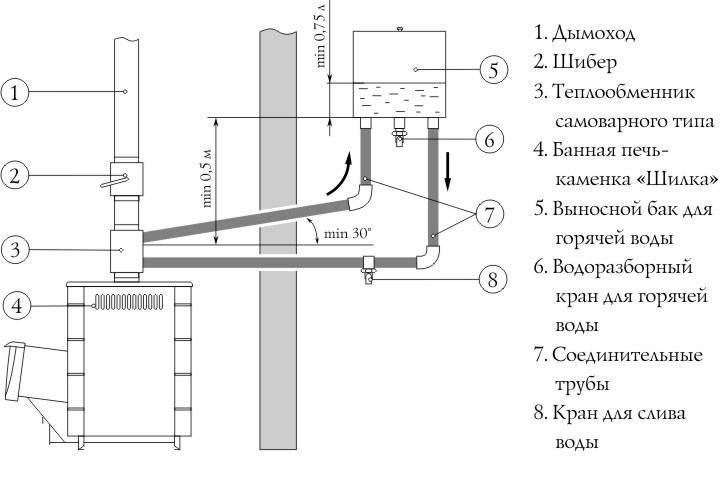

Бак с подключением водяного контура

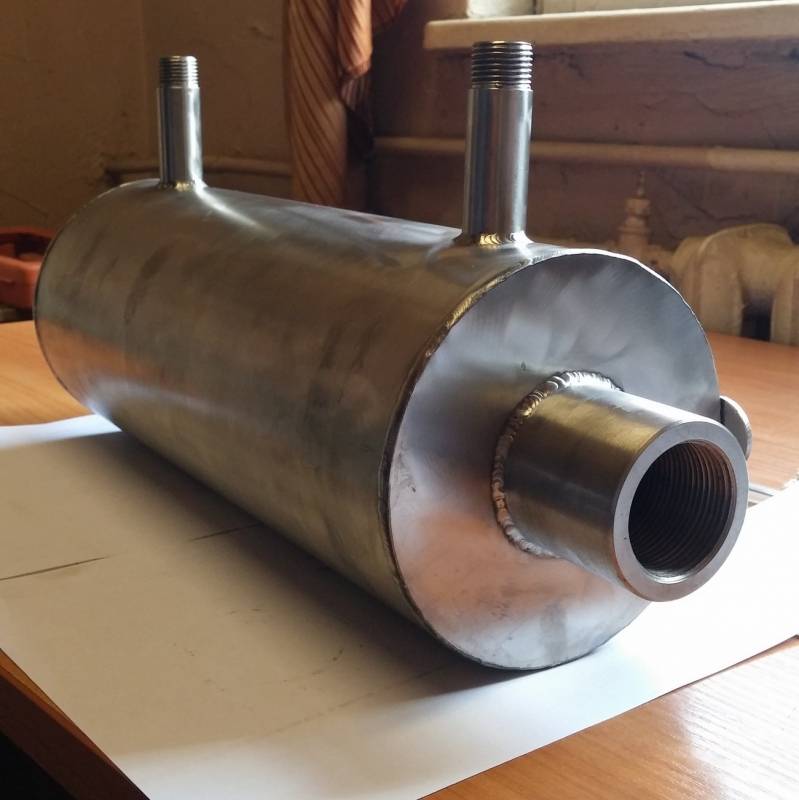

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Общая характеристика воздушного отопления

Систе­ма ВО в полной комплектации состоит из генератора тепла, теплообменника, вентилятора, воздушного фильтра и системы воздуховодов (рисунок 5). Генератор тепла тесным образом связан с тепло­обменником. Теплообменники можно разделить на два вида: теплообмен­ники прямого нагрева (рисунок 3) и теплообмен­ники косвенного нагрева (рисунок 4). В последних между генератором тепла и теплооб­менником циркулирует промежуточ­ный теплоноситель, например, вода или антифриз. В теплообменниках пря­мого нагрева топливо сгорает в самом теплообменнике или же в качесчве те­плообменника используются тэны или спиральные электронагреватели.

Рисунок 5. Общая схема СВО дома: 1 — ди­зельный отопительный котёл; 2 — трубы водяной части отопления (для водяного теплообменника воздухонагре­вателя); 3 — дымоход дизельного котла; 4 — вентиляция (для санузла и кухни); 5 — рекуператор; 6 — воздуховод подачи свежего воздуха (подсоединяется к системе воз­вратных воздуховодов СВО); 7 — выброс «грязного» воз­духа (из санузла и кухни) после рекуператора; 8 — ма­гистральный подающий воздуховод; 9 — подающие оконечные воздуховоды; 10 — подающие решётки; 11 — возвратные воздуховоды.

Промышленно производимые тепло­обменники прямого нагрева систем ВО работают на газе (природном или сжи­женном), дизельном топливе или элек­тричестве. Эти воздухонагреватели изначально комплектуются вентилято­рами соответствующей мощности.

Как отмечалось ранее, на твердото­пливных печах типа «Булерьян» и «Про­фессор Бутаков», которые относятся к теплообменникам прямого нагрева, можно создать систему ВО, добавив к системе подающих воздуховодов, как правило, не предназначены для прокачки воздуха по воздуховодам. Они не способны создать давление, не­обходимое для системы ВО. А если и спо­собны, то имеют недопустимо высокие шумовые характеристики. В гараже их ис­пользовать можно, а в спальне — нет.

Воздухонагреватели косвенного на­грева с водяными теплообменниками обычно называют фанкойлами (рисунок 4).

Фанкойлы обладают рядом преиму­ществ по сравнению с промышленно выпускаемыми воздухонагревателями прямого нагрева:

• фанкойлы могут работать с любым водяным отопительным котлом, работающим на любом виде топлива, и ко­торый может быть размещён вне отапливаемого здания;
• один котёл может использоваться и для отопления, и для нагрева воды си­стемы горячего водоснабжения (ГВС);
• для нескольких домов (основной, гостевой, баня) можно иметь один ото­пительный котёл (или два, подключён­ных параллельно для надёжности).
• наличие промежуточного тепло­носителя позволяет сделать комбини­рованную систему отопления: те поме­щения, которые имеют специфические свойства воздуха (гараж, баня, конюш­ня и т.п.), отапливаются конвекционной системой отопления (батареями водя­ного отопления), а жилая зона — систе­мой воздушного отопления;
