Материал
В принципе, материалом может быть и нержавеющий металл, и стекло, но мы же говорим о бане, точнее, даже о парной, поэтому металл можно сразу отвергнуть, ведь он будет нагреваться и может обжечь. Стекло…
Стекло
Использовать стекло в парной и моечной вполне допустимо в том случае, если речь идет о матовом плафоне, который герметично защищает лампочку внутри от воды. Собственно, тут и выбора особого нет – нужен полупрозрачный материал, который хорошо пропускает свет. Пластмасса для парилки не годится, (в скобках заметим, что не годится даже в том случае, если ее выпускает Harvia).
Декоративные детали изготовляются из других материалов, о которых речь идет ниже.
Деревянные
Дерево в данном случае следует считать оптимальным материалом, учитывая, что подавляющее большинство владельцев выбирает в качестве отделочного материала его же. Так что в срубе или в обшитой вагонкой парной лучше всего будет смотреться именно деревянная конструкция.
Дерево же различается по породам древесины. Выбор, конечно, есть не всегда, но прислушайтесь к нашим словам:
Лиственные годятся любые. Только если вы собираетесь делать что-то ажурное, то подойдут более мягкие породы, типа липы или осины, а на более безыскусную конструкцию годится любое дерево.
С гималайской солью
Гималайская соль в данном случае используется в качестве рассеивающего свет экрана. Это возможно как при выборе пластин из нее, так и при заполнении емкости кусковым материалом.
Каменная соль, конечно, тверже соли поваренной, но состав у нее примерно тот же (за исключением разнообразных добавок вроде железа, придающего ей красноватые оттенки, и других солей – например, сульфатов, боратов). А означает это прежде всего то, что под действием влаги и тепла галит (название минерала, то же, что «каменная соль») будет медленно, но неуклонно растворяться.
По поводу того, что действие соли целебное… Ну NaCl (натрий хлор) там точно такой же, как в солонке. Прочие добавки – как-то не факт, что полезные, как витамины. Зачем вам соли серы или бора? Микроэлементы – если они действительно так активно выделяются, как об этом говорят – не помешают, спорить не будем.
Солевые пластины или куски неправильной формы очень красивы, особенно, когда сквозь них просачивается свет. Так что главным аргументом в пользу выбора такого абажура, все-таки, будет красота.
Банные светильники
Для начала, перед тем как браться за работу по созданию светильников для бани своими руками, следует разобраться в ряде нюансов, которые в дальнейшем могут повлиять на правильность выполнения работ.
По большому счету все их можно описать тремя пунктами:
- Нужно иметь опыт подключения электрических светильников, в частности ламп для бань и саун.
- Понадобится выбрать светильники с достаточным уровнем защищенности, которые не будут бояться высоких температур и чрезмерной влажности.
- Далее потребуется изготовить оригинальные абажуры, декоративные экраны и иные украшения для создания дизайна, например, плафон в баню, а также совместить их с общей обстановкой в бане в целом.
Как провести свет в баню: основные принципы организации системы
Электрификация бани и организация в ней системы освещения проводится по определенным правилам
Особое внимание уделяется безопасности приборов. Светильники в бане и сауне также должны соответствовать экстремальным эксплуатационным условиям помещения – высокой влажности и температуре воздуха
Светильники, располагаемые непосредственно в парной, должны выдерживать экстремальные температурные нагрузки
Иногда встречаются планировки, когда помещения расположены так, что в предбанник проникает пар. Если он скапливается в комнате в большом количестве или же наблюдается выпадение конденсата, этот участок обязательно нужно обозначить на схеме будущей проводки.
С учетом особых эксплуатационных условий на рынке можно купить специализированную электропроводку, рассчитанную на помещения с высоким уровнем влажности. Стоимость таких материалов достаточно высока, поэтому не каждый владелец бани может себе это позволить. Особенно, если предполагается строительство небольшой парилки, когда такие траты просто нецелесообразны.
В качестве альтернативы можно воспользоваться старым способом монтажа. Согласно технологии, проводка раньше прокладывалась по трубам. Для этих целей использовались металлические изделия с оцинковкой, которые были полностью покрыты теплоизоляционным материалом.
Этим методом можно пользоваться и сегодня, но при условии соблюдения нескольких правил:
- Проводка обязательно должна располагаться выше уровня пролегания водопроводных труб, а также емкостей с водой.
- Если в помещении присутствует печь или какие-то другие нагревательные приборы, проводка для освещения бани должна располагаться в максимальном отдалении от них.
- Если для электрификации бани применяется обычная проводка, то перед тем как поместить ее в трубы, все кабели следует обернуть защитным материалом.
При монтаже электропроводки в бане, все провода необходимо помещать в специальные тепло- и влагозащитные трубы
Полезный совет! Для защиты проводки в трубах специалисты рекомендуют использовать стеклоткань. Толщина материала должна быть не менее 2 мм.
Не стоит упускать из внимания розетки и выключатели. Обычно монтаж электроустановочных устройств производится в предбаннике или комнате отдыха. Если схема проводки предусматривает их наличие, желательно чтобы все розетки и выключатели имели водозащитный корпус.
Схема освещения для сауны и бани: где устанавливать светильники
Не допускается использование светильников одного и того же типа для всех комнат. Каждое помещение бани имеет свой микроклимат и эксплуатационные условия. Монтаж точечных светильников в бане допускается в помещениях с минимальным воздействием агрессивных факторов. К таким комнатам относится предбанник. Здесь можно установить красивую люстру над обеденным столом, а по периметру разместить светодиоды. Направленность света, как и его интенсивность, может быть любой.
Настенные модели можно вешать в любых помещениях. Нужно лишь убедиться, что корпус прибора герметичен, а его характеристики соответствуют микроклимату комнаты, где он будет установлен.
Пример электросхемы бани: 1 — светодиодные светильники, 2 — специальные термо- и влагозащитные светильники, 3 — розетки, 4 — электрощит, 5 — печь
Выбор светильников для бани в парную вызывает особые сложности. Подойдут светодиодные ленты, а также лампы с мягким потоком света. Возможна установка в угловой зоне, на нижних полках и спинках скамеек. Допускается монтаж особенно стойких и проверенных моделей на потолке (жаропрочные устройства, рассчитанные на температуру более 200°C).
Обратите внимание! Иногда светодиодные лампы украшают деревянными решетками или экранами. Если такой декор установлен в парилке, ему требуется специальная обработка
Для этого материал пропитывается средствами, которые отталкивают влагу и усиливают огнеупорные свойства древесины.
В моечной комнате или душевой освещение должно быть ярким, но не слишком резким для глаз. Устройства должны быть полностью герметичными, чтобы влага не смогла проникнуть внутрь.
Оптимальные варианты:
- торшеры;
- настенные бра;
- люстры.
К светильникам в комнате отдыха в бане особых требований нет. В таких помещениях влажность находится в пределах нормы, поэтому приборы могут быть любыми. Если люстра на потолке не дает достаточного освещения, можно дополнительно установить настенные модели с плафонами.
Схема монтажа термостойкого стеклянного светильника с керамическим патроном для сауны
Абажур для бани: форма
Интересный момент: как-то так исторически так сложилось, что есть две основные формы — это решетка и экран. Будем считать, что прочие варианты, если и были, то вымерли по причине какой-то непригодности, несоответствия. Либо же выжившие оказались наиболее простыми и практичными. (Само собой, сделать что-то оригинальное никто не запрещает, мы же говорим о наиболее часто встречающемся.)

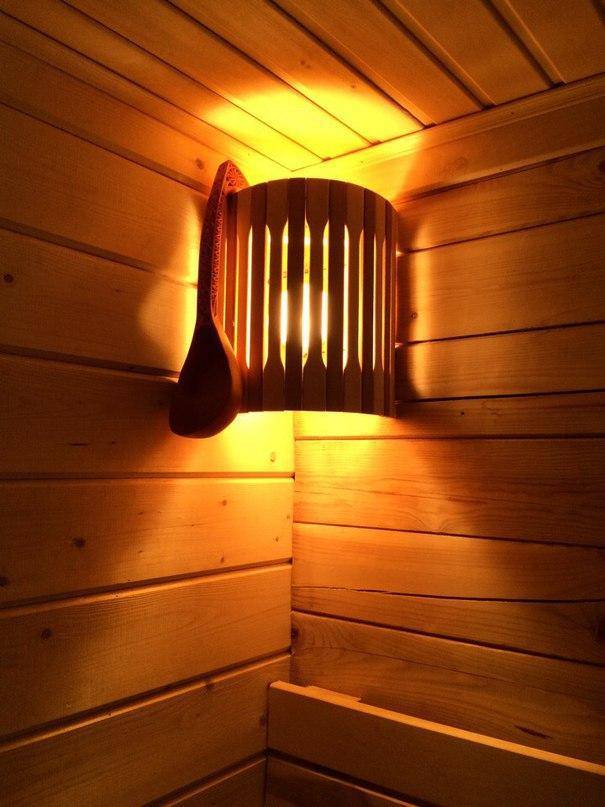

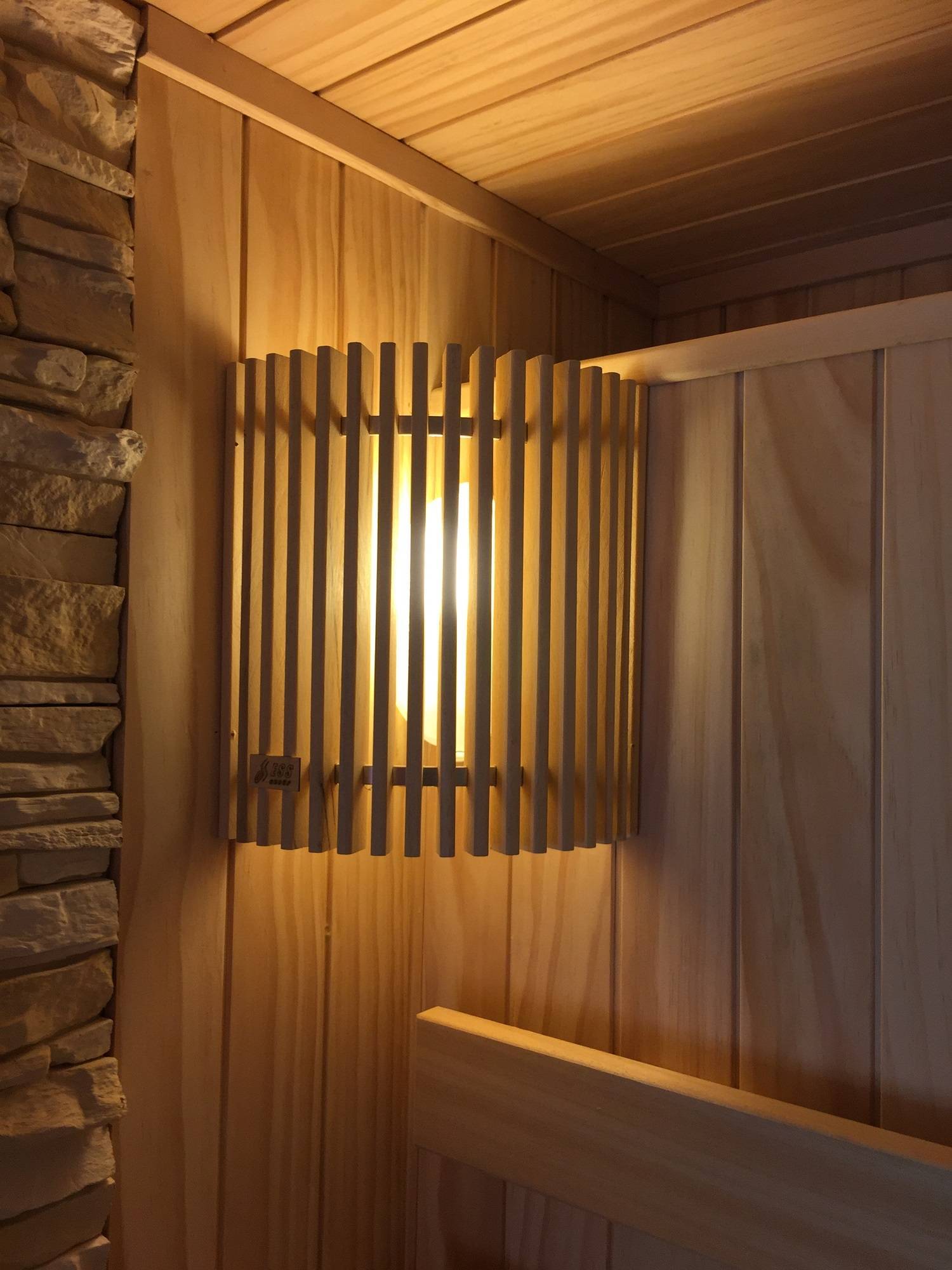

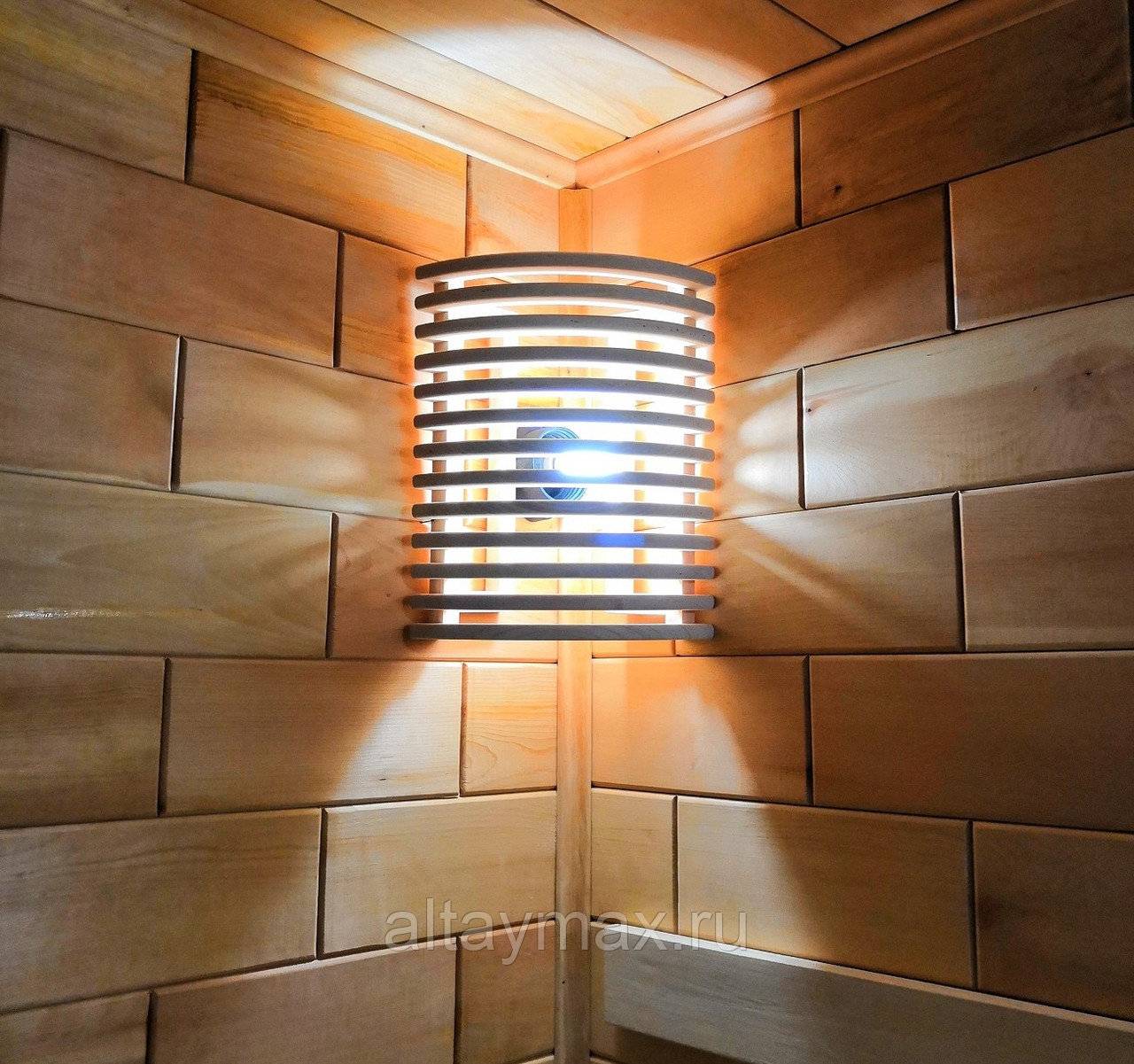

Решетка
Спрашивается: а что еще можно было бы сделать из реек или сплошных планок? Максимально просто и максимально эффективно — собрать решетку, своего рода «заборчик», оставляя прорези для света.
ВАЖНО! От ширины и количества прорезей зависит яркость освещения. Однако и при простоте идеи вариаций может быть достаточно — рейки можно крепить на основания, которые придадут конструкции цилиндрическую или конусовидную форму, либо же это будут комбинации простых форм, если угодно
Однако и при простоте идеи вариаций может быть достаточно — рейки можно крепить на основания, которые придадут конструкции цилиндрическую или конусовидную форму, либо же это будут комбинации простых форм, если угодно.
КСТАТИ! Планки могут быть и не сплошными — если в них сделать прорезной узор, то будет такая комбинация из решетки и экрана.
Привлекательность данной формы в том, что она прекрасно гармонирует со стенами, отделанными вагонкой, либо же бревенчатыми стенами или из бруса. В общем, решетчатый деревянный абажур прекрасно смотрится на деревянной стене. А материалом для него могут быть и остатки все той же вагонки, неиспользованные при строительстве.
Экран
Отличается от предыдущего варианта отсутствием прорезей между планками. А также тем, что в центральном элементе обычно вырезан какой-то узнаваемый контур. Впрочем, здесь тоже возможны различные вариации — прорезных элементов может быть сколько угодно, не обязательно один центральный.
Возможны комбинации с решеткой, когда по бокам делается решетка, а в центре — цельная планка с вырезанным контуром.
Прорезь может быть оставлена как есть, безо всяких вставок, а можно поэкспериментировать — поставить с обратной стороны декоративный или практичный рассеивающий материал, например, сеточку или матированное стекло (не говорим о пластике, потому что в парной жарко). Без матового материала свет может быть слишком резким.
СОВЕТ! Вместо матового материала можно использовать пластину с многочисленными мелкими дырочками.
Виды заводских ламп для бани – на какой остановиться
В парилке и моечном помещении разный микроклимат. Иногда этот простой факт вводит начинающих мастеров в замешательство. Они перелистывают каталоги в поисках оптимального варианта отдельно для парилки, зоны отдыха и моечного отделения. На самом деле в бане все помещения отличаются повышенной влажностью. А значит, светильник для бани с маркировкой IP 54 можно ставить в любой из перечисленных комнат. Однако не думайте, что все приборы сделаны под копирку, в продаже можно встретить:
- осветительные системы на основе оптического волокна;
- светильники с лампой накаливания;
- светодиодные лампы.
Стандартные приборы с лампой накаливания снабжаются резиновыми или силиконовыми уплотнителями. Последний вариант предпочтительней, силикон долговечней резины. Еще один нюанс – мощность лампочки не должна превышать 60 Вт, чтобы избежать ее сильного нагрева. Иногда достаточно нескольких градусов, чтобы вспыхнула деревянная обшивка парной. Тем не менее, невысокая цена таких светильников (от 300 рублей) обеспечивает им популярность. Хотя внешний вид и оставляет желать лучшего.
Другой вариант – светодиодные светильники. Они считаются практически безопасными. Недостатками таких приборов считают относительно высокую цену и слишком яркий свет. Впрочем, последнее можно исправить с помощью абажура и продуманного расположения.
Оптоволоконные осветительные приборы – по безопасности им нет равных. Оптическое волокно излучает только световые волны. Еще одно достоинство – устойчивость к высоким температурам (до 200°С).
Минус один – цена. Ее сложно назвать лояльной, стоимость комплекта стартует от 20 тыс. рублей.
Организация освещения в бане
Во время создания технического проекта стоит уделить достаточно времени разработке электрической схемы расположения светильников для русской бани, выключателей и розеток (подробнее: “Электричество в бане – советы по электромонтажу своими руками”). В приоритете, конечно же, расположение светильников.
Почти все комнаты бани схожи с комнатами в доме или квартире, и то, как в них будет организовано освещение, всем должно быть известно. Освещение в комнате или ванной будет соответствовать таковому в моечной и комнате отдыха. Отдельно стоит лишь обсудить парную – принципы освещения в бане в парилке будут несколько иными.
Система освещения в парной сауны или русской бани должна соответствовать ряду критериев.
Основные условия таковы:
- светильник для парной сауны бани должен излучать мягкий свет, чтобы человек в расслабленном состоянии не щурился и чувствовал себя комфортно;
- освещение в парилке выбирают приглушенное, оставляющее легкий полумрак и позволяющее расслабиться, поскольку в парной никакими косметическими процедурами заниматься не принято;
- в парной лучше не использовать верхнее освещение, поскольку максимальная температура воздуха фиксируется именно под потолком – оптимально размещать жаропрочные светильники для сауны на центральном или нижнем уровнях;
- во избежание травм из-за порчи и выхода из строя осветительных приборов, их нужно оградить защитным экраном или решеткой, которые предотвратят прямой контакт с электричеством в условиях повышенной влажности, а также не позволят порезаться осколками, если лампа случайно разобьется;
- нелишними будут светильники в баню из дерева, установленные дополнительно возле купели или бочки с водой, у дверного проема, а также над полками.
Организация освещения в парилке
Когда правила усвоены, а осветительные приборы выбраны, можно приступать к проведению освещения в парилке:
- Оцените обстановку в помещении и определите, где будут располагаться светильники и по какому пути будут проходить провода.
- Подготовьте гофротрубу или металлорукав и поместите в прибор провода, которые будут использоваться для подключения осветительных приборов.
- От распределительного короба проложите кабель к зонам, где планируется монтаж светильников.
- На оконцовках проводов закрепите патроны, желательно керамические, и тщательно их изолируйте.
- Установите выключатель и проложите к нему кабель от короба.
- Вкрутите лампочки в патроны и закройте их герметичными светильниками. Желательно, чтобы их корпуса были выполнены из термостойкого фарфора, а плафоны – из матового закаленного стекла.
- Установите на осветительные приборы декоративные решетки из дерева – они защитит вас от ожогов в случае соприкосновения со светильниками.
Выключатели расположите за пределами парной
Выбирая локации для светильников, помните, что на потолке можно размещать только оптоволоконные лампы, а все остальные устройства лучше монтировать в верхних зонах стен. Также осветительные приборы не должны находиться в непосредственной близости к дымоходу и печке.
Как видим, провести освещение в парилке своими руками довольно непросто
Важно на каждом этапе подключения электросистемы учитывать массу технологических особенностей – начиная от работы с проводкой и заканчивая монтажом плафонов. Помните, что только при соблюдении всех правил и рекомендаций вы сможете получить действительно безопасное и комфортное освещение в своей парной
Рассеивающий экран в роли декоративной защиты светильника
Декоративная решетка относится к одной из разновидностей отделки рассматриваемых осветительных приборов.
Для рассеивающих экранов, как правило, применяются одни из следующих материалов:
- древесина или кора;
- крепкая и, вместе с тем, тонкая ткань (подойдет шелк);
- глина или керамика;
- пластмасса;
- стекло;
- бумага или картон.
В данном случае, все же, самым приемлемым материалом будет дерево.
Выбор пал на этот материал ввиду таких требований:
- высокая твердость, потому как экран должен не только выглядеть красиво, но и защищать от ударов;
- обладание малой теплоемкостью, то есть материал не должен перегреваться, чтобы не вызвать ожогов;
- быть легким в обработке своими руками.
Ряд других материалов может применяться для компонования элементов деревянных решеток, или быть частью светильников в иных банных помещениях, к примеру, комнатах отдыха.
Соорудить экран для светильника довольно несложно, манипуляции не сильно отличаются от таковых при создании решетки. Нужно всего лишь вместо реек к основанию прикрепить прямую или изогнутую деревянную пластину или пластину из коры с вырезанными узорами.
Форму отверстий можно сделать любой. Чаще всего их делают в виде африканских масок, изображения солнца, костра, различных цветов и всевозможных силуэтов. Благо, в интернете можно найти узор на любой вкус, его нужно всего лишь распечатать и перенести на шаблон.
Стоит отметить, что простейшим типом экрана может служить полок или его спинка. Вместо светильника на светодиодах можно приобрести водозащищенную светодиодную ленту и приклеить ее за доской спинки. В результате получим нежный свет, направленный в нужном направлении.
Практические советы по выбору осветительных приборов для парилки
Парилка в бане помогает нам не только прогреть и пропарить тело, но и отдохнуть, расслабиться. Поэтому освещение для парной должно быть соответствующее: приглушенное, слабое, настраивающее на волну релакса.
Учитывая температурные особенности данной комнаты, светильники должны быть исключительно жароустойчивыми и абсолютно герметичными, изготовленными из специальных материалов. Оптимальным местом для размещения светильников будут углы и части стен под потолком.
Среди разнообразия светильников лучшим вариантов для парной будут оптоволоконные. Они не только создают нужное освещение, но также имеют более высокий уровень безопасности по сравнению с обычными лампами накаливания.
В парилке лучше разместить баню с желтым светом
Ни в коем случае не используйте в парной лампы дневного света, поскольку при нагревании они могут взорваться и распространить ртутные пары по комнате. Слишком мощные лампы накаливания также не подойдут — они будут нагревать защитные решетки для светильников. Мощности в 75 Вт будет вполне достаточно.
Что касается плафонов, то наибольшей популярностью среди строителей пользуются противотуманные матового или пастельного цвета. Очень стильно будет смотреться дополнительная подсветка в зоне полок и на уровне пола, к тому она только усилит расслабляющую атмосферу комнаты.
Мы рассказали вам о том, как правильно сделать проводку в парной. Как вы могли убедиться, все не так уж и сложно, главное соблюдать правила безопасности и выбирать качественные светоэлементы из подходящих материалов. Желаем удачи!
Требования
ВАЖНО! Специфические абажуры в бане используются только в парилке, во всех остальных помещениях они могут быть как в соответствующих помещениях жилого дома. Светильник в целом не должен бояться влаги
Так как вы проводите электричество во влажное помещение, следует максимально позаботиться о том, чтобы оно не контактировало с водой. А для большей безопасности следует подключить УЗО (если есть вопросы по теории банной электрики или ее практическому применению в бане — пройдите по ссылкам, у нас есть подробные материалы на эти темы).
Итак, герметичность прежде всего. А для парилки еще и важна термостойкость — светильник не должен разрушиться от высокой температуры.
Ну, еще экологичность — нельзя, чтобы под действием температуры из него испарялась какая-нибудь вредная органика.
И пожаробезопасность — он не должен поддерживать горение.
О том, какие светильники можно ставить в бане, какие — в сауне, вы узнаете, пройдя по ссылкам. Отдельный материал объединяет информацию о свете в парной.
Также у нас есть материал, полностью посвященный светодиодным источникам света.
Условия и требования по эксплуатации
Выбрать подходящие светильники для бани и сауны достаточно сложно, поскольку необходимо учитывать особые условия эксплуатации:
- высокий уровень влажности;
- перепады температур при нагреве и охлаждении отопительного оборудования.
А это значит, что для основных функциональных помещений парной рекомендуется использовать специальные влагозащищённые банные светильники герметичной конструкции, устойчивой к перегреву и негативному воздействию влаги.
Чтобы обеспечить максимальную безопасность пребывания в парилке, светильники для бани влагозащищенные оснащаются специальными плафонами, изготовленными из термостойких материалов.
Осветительное оборудование, которое предназначается для сауны и бани, имеет следующие характеристики:
- высокое качество материалов для изготовления приборов;
- высокая степень влагозащищенности – от IP40 и выше;
- устойчивость к повышенной влажности;
- устойчивость к перепадам температурных режимов и нагреву;
- уровень жаростойкости для настенных приборов – до 160 градусов, для потолочных устройств – до 300;
- высокие осветительные характеристики;
- доступная регулировка светового потока.
Многие модели светильников обеспечивают дополнительные декоративные эффекты – мерцание, мигание, затухание и рассеивание. Это дает возможность использовать лампы для бани в качестве стильных декоративных элементов.
Рынок осветительного оборудования предлагает широкий выбор банных светильников:
- устройства с применением лампочек накаливания;
- светодиодные лампы;
- оптоволоконные осветительные приборы.
Устройство освещения в бане: установка светильников
Установку светильников бане производят в несколько этапов.
1. Перед тем как самостоятельно сделать освещение в бане, на основании потолка или стены делают разметку мест расположения светильников и вывода проводов, помечая их крестиком или кружком.
Если задумано поместить светильник в центре потолка, на полу отмечают точку пересечения диагоналей и с помощью отвеса переносят искомую точку на потолок. До того как правильно сделать освещение в бане из нескольких светильников, надо рассчитать расстояние. Крайние светильники располагают от боковых стен на расстоянии, равном половине расстояния между осветительными приборами внутри самого ряда (например, чтобы расположить 3 светильника, можно воспользоваться такой формулой: В/4 : В/2 : В/4, где величина В — длина стены).
2. Подводят электропитание при помощи трехжильного провода, помещенного в защитную гофру. Электрическую трассу прокладывают немного в стороне от врезных светильников, иначе провода будут перегреваться и оплавляться в процессе эксплуатации.
За каркасами и обрешетками кабель к основе крепят при помощи специальных клипс.
Если требуется смонтировать группу врезных светильников, провод укладывают шлейфом с петлями. Для установки накладных светильников, оснащенных небольшими монтажными колпаками, используют одиночные провода, проходящие от распределительной коробки: они в меньшей степени повредят обшивку в точке выхода и дадут возможность зафиксировать даже маленькую монтажную пластину.
3. До начала отделочных работ проверяют разводку с помощью патрона с лампой и куска провода, так как простой тестер — отвертка покажет только фазу, а бывают ведь и «потери» нуля. Тестером проверяют, когда требуется, чтобы выключатель разрывал фазу, а не ноль. Если все хорошо, зачищенные концы тщательно изолируют.
4. После обшивки стен и потолка вырезают отверстия для встраиваемых светильников. Их диаметр указан в паспорте, приложенном к изделию. Но предварительно обязательно делают разметку и только потом вырезают отверстие с помощью дрели или шуруповерта с коронкой по дереву.
В предбаннике лучше укрепить люстру по центру потолка и несколько настенных светильников. Можно обустроить светодиодную подсветку около балок, под лавками, возле потолка: получится очень уютно, современно и оригинально.
5. При установке накладного светильника сначала фиксируют монтажную пластину или площадку: прикрепляют дюбелями к каркасу (отверстие для пластины не должно попадать на провод). Затем подключают питание на клеммник осветительного прибора, соблюдая полярность. Тело прибора надевают на проушины пластины и фиксируют светильник винтами.
6. Монтаж врезных светильников начинают с разрезания петли из провода, если она существует. Затем два образовавшихся конца присоединяют к керамическому патрону при помощи скруток, заводя под винты в клеммник, и сверху обматывают его изолентой.
7. Если светильники рассчитаны на лампы мощностью 12 Вт, в цепь подключают до первого светильника понижающий трансформатор нужной мощности (ее рассчитывают, суммируя ватты всех потребителей одной группы). Трансформатор укладывают внутрь каркаса около отверстия, прорезанного для светильника: это позволит быстро произвести его замену, когда он вдруг выйдет из строя.
8. Прежде чем окончательно установить светильник, вкручивают в него лампу и проверяют, загорается ли она. Монтировать приборы лучше без ламп.
9. Когда врезные светильники смонтированы, их расставляют в одну линию, поскольку на отверстиях имеется значительный люфт — перепад около 1 см. Потом аккуратно вкручивают лампы. Подключают светильник, надев чистые тряпичные перчатки, чтобы на колбах ламп не появились потожировые следы, а хромированные детали корпусов осветительных приборов не пришлось оттирать от оставшихся отпечатков пальцев.
Главное при устройстве освещения в бане — быть предельно аккуратным, особенно при вырезании отверстий, ведь неправильно или не в том месте проделанное отверстие способно испортить весь внешний вид помещения.

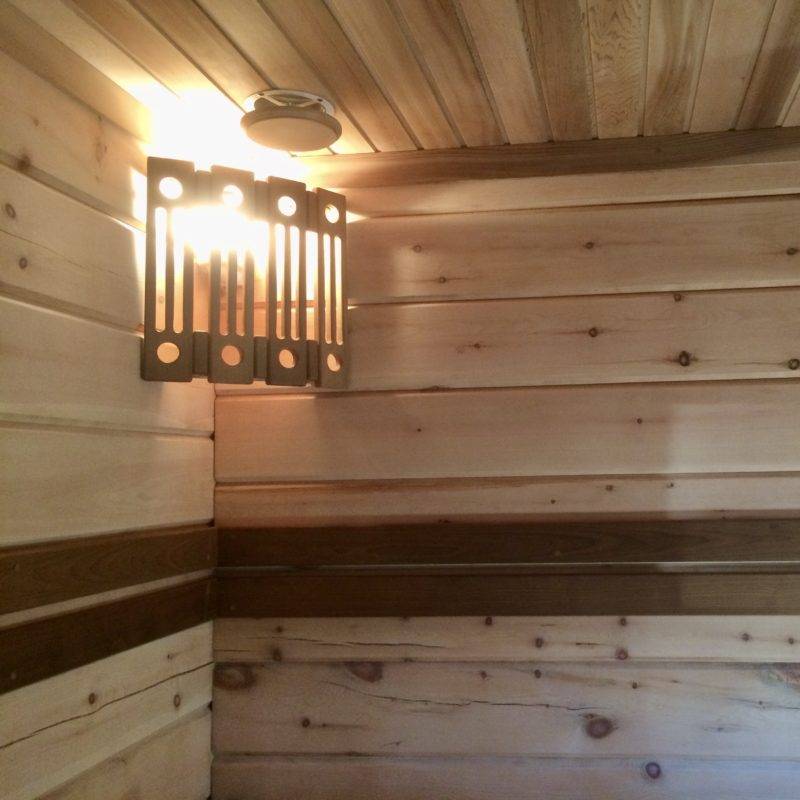

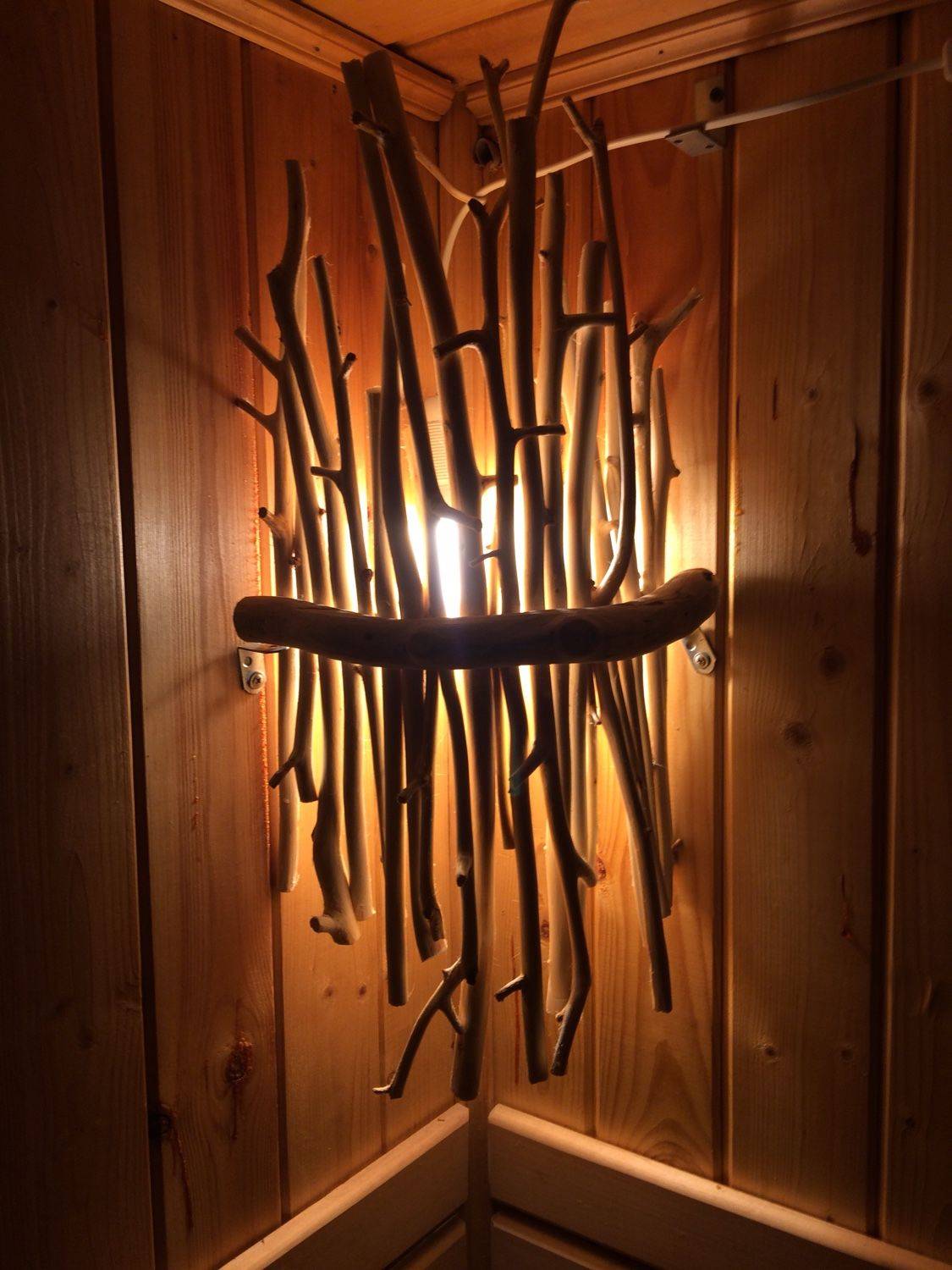

Обратите внимание на фото светильников в баню, смонтированных своими руками – если подходить к работе со знанием дела, самодельное освещение будет выглядеть не хуже профессионального
Основные правила для «правильной» прокладки электропроводки в парной
Лампы для сауны и бани будут освещать помещение, где температура понимается до 100-120°С. Следовательно, они должны обладать достаточной термостойкостью. Высокая влажность — еще 1 источник потенциальной опасности при работе осветительных приборов. Поэтому лампа для парной в бане или помывочной должна быть водостойкой. Дополнительную защиту обеспечат герметичные плафоны, устойчивые к воздействию влаги и высоких температур.
Необходимо выбирать герметичные плафоны для бани
Устанавливать источники освещения лучше под потолком или по углам помещения
В этом случае удастся избежать случайных контактов и/или механической порчи осветительных приборов по неосторожности. При выборе плафонов основное условие — герметичность
Чтобы придать дополнительные эстетические свойства простому светильнику, можно использовать ажурные деревянные накладки в виде решеток или резных экранов.
Освещение лучше установить по углам помещения под потолком
Для того чтобы банная электропроводка четко и надежно функционировала, все ее элементы должны быть подобраны грамотно, а монтажные работы проведены с соблюдением определенных правил:
- Все световые элементы и выключатели должны иметь уровень защиты класса не менее IP44.
- Аксессуары подбираются с учетом предстоящей нагрузки и обязательным запасом мощности.
- При прокладке проводки не должно быть никаких изломов кабеля, он должен идти строго прямо. Если по схеме предусмотрены какие-либо повороты, делаем их только под прямым углом.
Монтаж проводки
- В местах стыка провода обязательно скручиваем и фиксируем при помощи сварки либо пайки. При помощи зажимающих клемм во время укладки проводки периодически проверяем прочность контакта и подтягиваем ее (если это требуется).
- Соблюдаем между кабелем и полом/потолком/трубами расстояние около 10 см.
- Оптимальное расстояние от розеток до пола — около полуметра; от пола до выключателей — около полутора метров.
- В выключатели /розетки кабель вводится исключительно снизу в целях безопасности.
Светодиодный светильник – штучное производство
В соотношении цена – качество – безопасность лидируют светодиодные приборы освещения. Они в разы дешевле оптоволоконных систем, но при этом гораздо надежнее «лампочек Ильича». Начинающему мастеру освоить технологию создания светодиодного светильника вполне по силам.
Работа начинается с создания эскизов и подготовки необходимых материалов. Нам понадобится: стекло (4 мм), фанера (для шаблонов), древесина, электроизоляционный материал (гетинакс), светодиоды (80 шт.), обычный суперклей, монтажный клей, алюминиевый скотч, пленка ПЭТ, выдерживающая не менее 120 градусов.

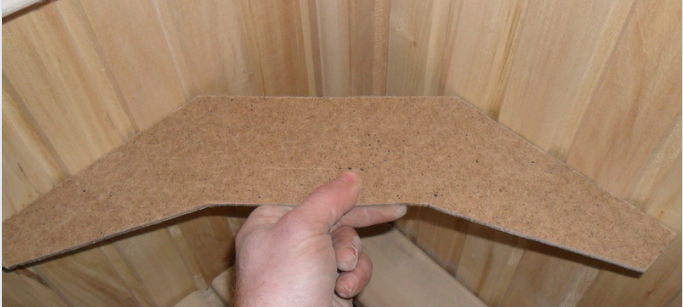

Первым делом вырежем из фанеры шаблон деталей, которые в дальнейшем станут основой светильника.
Размеры деталей зависят от габаритов помещения. И лучше сделать все необходимые замеры заранее. В крайнем случае, примерим лекало к месту расположения светильника.

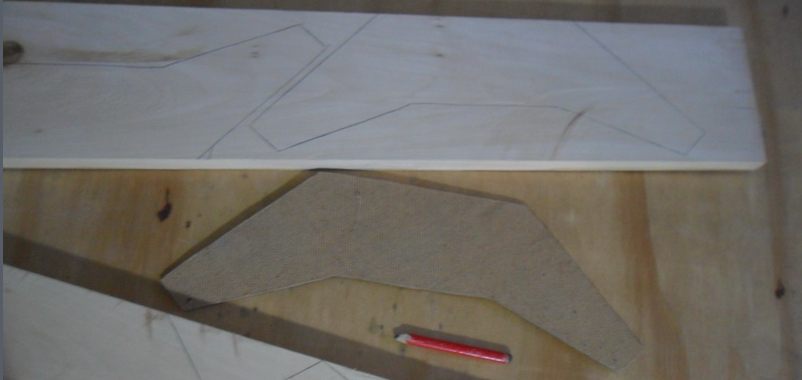

Переносим шаблон на древесину. Лучше использовать липу или осину – породы, устойчивые к влаге и не выделяющие смол.
Все детали делаем в двойном комплекте. Это позволит быстро заменить испорченную деталь или, если брака не будет, сделать второй светильник.
Следующий шаг – изготовление вертикальных реек.
Нам требуются заготовки следующих размеров:
- 75*3,5*1,5 см – 4 шт;
- 75*4*1,5 см – 8 шт;
- 75*4,5*1,5 см – 4 шт;
- 550*5*2 см – 4 шт.
В последних четырех штуках вырезаем пазы для стекла. После чего собираем их в единое целое деталями основания (смазав их столярным клеем и стянув саморезами).
К основным деталям прикручиваем планки для упора стекла.
С каркасом мы закончили. Далее вырезаем стекло нужных габаритов и оборачиваем его ПЭТ – пленкой (применяется для теплоизоляции двигателей).
https://youtube.com/watch?v=DkOJMdu336E
Работа с рейками. Прикладываем их к каркасу и отмечаем места, где они будут крепиться. Две из них (75*4,5*1,5 см) прижмут стекло с наружной стороны.
Осталось самое сложное – работа со светодиодами. Нам нужно нанести разметку на лист гетинакса (размеры зависят от вашего светильника). Для этого воспользуемся программой MS Word – на листе А4 сделаем следующую разметку:
Расстояние между узлами – 3 см. После чего распечатанный лист приклеиваем к гетинаксу (канцелярским клеем). Просверливаем по разметке отверстия под диоды (диаметр 5 мм) и смываем бумагу.
После чего оборачиваем пластину алюминиевым скотчем – это наш светоотражатель.
Вставляем светодиоды в подготовленные гнезда в гетинаксе, спаиваем их с обратной стороны в десять цепочек по четыре светодиода в каждой и объединяем их в общую цепь. Для ее питания нужен трансформатор с напряжением в 12 В. Можно воспользоваться блоком от старой гирлянды или галогеновых ламп.
После этого алюминиевым скотчем защищаем рейку с пазом для стекла и устанавливаем в каркас гетинакс.
Дополнительно защищаем панель со светодиодами пленкой ПЭТ. Устанавливаем стекло в пазы. После чего прикручиваем рейки. Не забываем, две из них должны прижать стекло. Если вы опасаетесь за чрезмерную яркость освещения, сделайте выпил, как показано на рисунке.
