Как сделать столбчатый фундамент для каркасного дома своими руками: Пошаговая инструкция

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Начало работ

1. Начать работы по созданию основания для легкого дачного дома необходимо с проведения точного расчета и подготовки территории, которую очищают, снимают верхний слой почвы толщиной не менее 30 сантиметров.

2. Разметку выполняют, контролируя оси и диагонали. На полученных пересечениях будут установлены столбы. На поверхности подготовленного участка недолжно быть никаких бугров и ям. Своими руками без использования тяжелой техники выкапывают ямы, расположив их по осям.
3. Для большей прочности шурфы копают с откосами и обустраивают крепления, используя доски для сооружения распорок. Определив размеры будущих столбов, вычисляют и параметры ям, которые предстоит выкопать. Они на 30-40 сантиметров превышают размеры столбов. Это необходимо для того, что установить опалубку для заливки раствора.
4. На дне каждой ямы устраивают подушку из армированного бетона. Заливают слой бетона толщиной 10 сантиметров, укладывают на него армировочную сетку и заливают вторым слоем бетона такой же толщины. Глубина ям должна соответствовать УГВ, но быть не менее одного метра.

Устройство столбов для фундамента

Сооружая своими руками опалубку для столбчатого фундамента каркасного дома, используют:

• влагостойкую ламинированную фанеру;
• пластик;
• листы железа;
• доски.

Заливка столбов основания

Но самым удобным вариантом устройства опалубки, которую делают своими руками, является сооружение несъемной конструкции. Для этого понадобятся асбестоцементные или металлические трубы. Готовая опалубка заливается бетоном, который в обязательном порядке армируется прутами и поперечными перемычками. Длина каждого прута рассчитывается с учетом необходимости связки каркаса столба и ростверка. Это значит, что конец каждого прута возвышается над поверхностью готового столба на 15 сантиметров.

Для заливки используют бетон, который также готовят своими руками. В ее состав входит мелкофракционный щебень, песок, цемент в пропорции 5:3:1. Избыток или недостаток влаги негативно скажется на качестве смеси. Ее консистенция должна напоминать густую сметану. Заливка проводится слоями по 20 сантиметров. После завершения работ тщательно трамбуется штыкованием и с помощью глубинного вибратора.

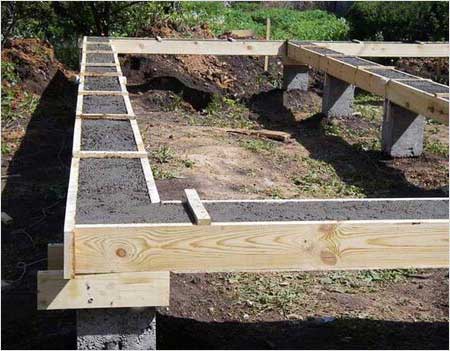

Ростверк

Для того чтобы своими руками соорудить надежный и качественный ростверк нужно обеспечить соединение перемычек, воспользовавшись небольшими отрезками арматуры и проведя необходимые сварочные работы. После этого можно приступать к сооружению своими руками опалубки и заливке монолитного пояса. Не менее прочным и надежным будет ростверк, созданный с помощью балок, изготовленных из бетона. Посмотрите видео, как выполнить ростверк столбчатого фундамента.

После того, как будет залита опалубка, потребуется прервать выполнение работ до тех пор, пока раствор не наберет прочность. После такого технологического перерыва можно приступать к выполнению работ по обеспечению гидроизоляции и только потом засыпать яму грунтом и приступить к сооружению своими руками забирки. Для этих работ понадобится кирпич. Обязательным условием обустройства забирки является создание отверстий, которые позже понадобятся для подведения коммуникаций. Нужны и вентиляционные отверстия.

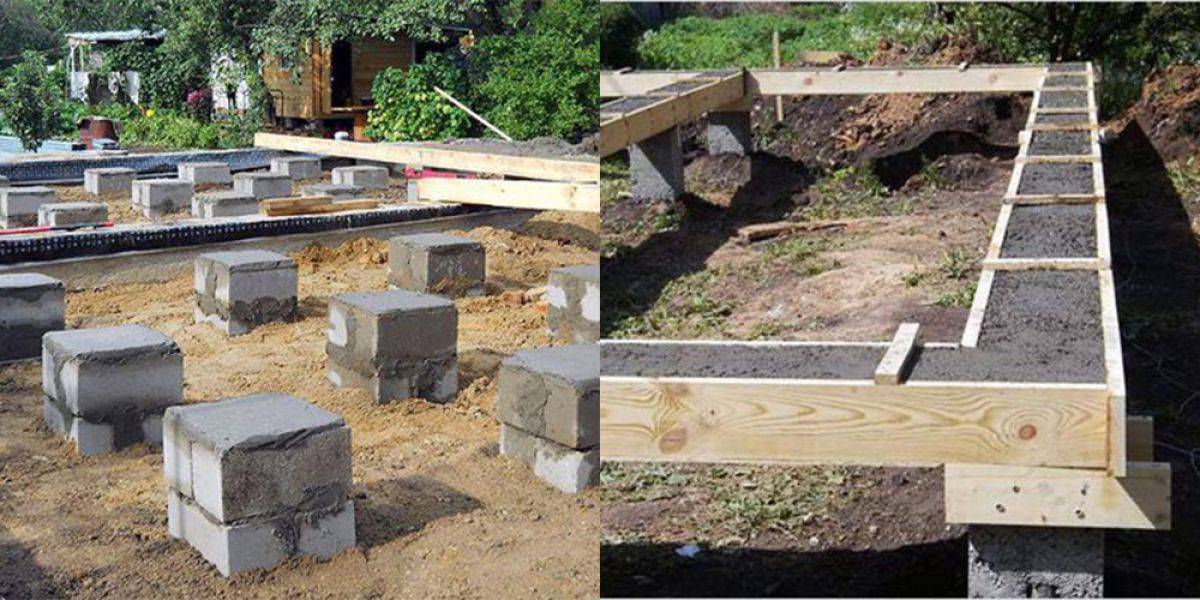

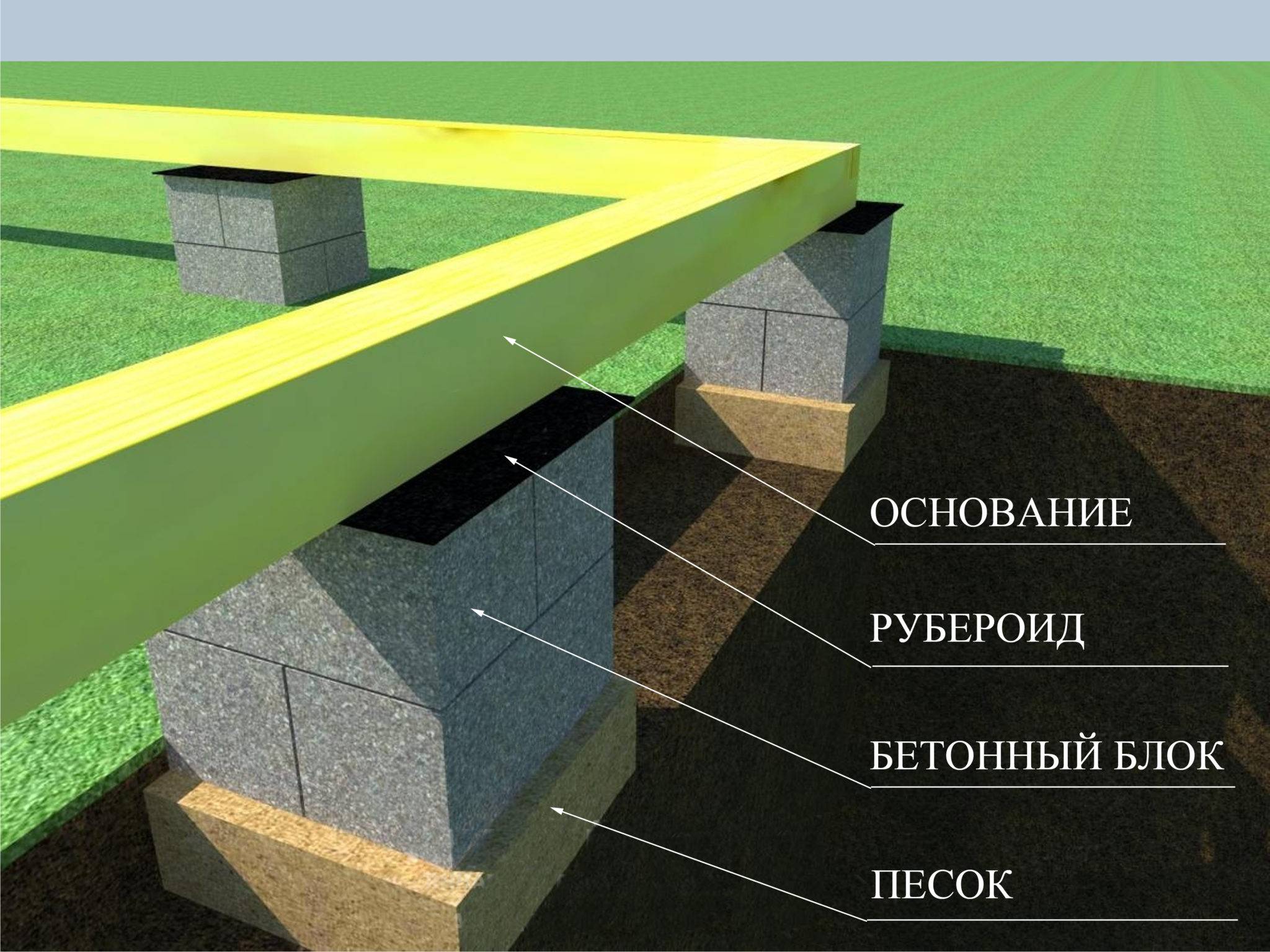

Столбчатый фундамент из бетонных блоков

Данный фундамент для каркасного дома, сооруженный своими руками, может быть сделан с использованием бетонных блоков. Его отличительная черта – простой и быстрый монтаж. Для сооружения такого основания необходимо:

• выкопать ямы;
• подготовить основу из щебня;
• обустроить песчаную подушку, которую следует тщательно утрамбовать;
• установить в ямы готовые бетонные блоки.

Связать столбы из бетонных блоков можно только с помощью качественного железобетонного ростверка

И отдельное внимание потребуется уделить гидроизоляции и отделке цоколя дома. Посмотрите видео, как сделать столбчатый фундамент из блоков

Сооружая своими руками столбчатый фундамент из бетонных блоков, необходимо помнить о том, что блоки не используют при возведении фундамента на грунтах, отличающихся горизонтальной подвижностью, глинистых и насыщенных влагой.

Какой фундамент лучше для каркасного дома

Для тяжёлых каменно-кирпичных, монолитных строений стоимость фундамента может составлять от одной пятой до трети всей сметы строительства. Для каркасников эта цифра будет значительно меньше, но в любом случае нельзя делать выбор по принципу какой самый дешевый фундамент для каркасного дома – экономия должна быть осознанной, предусмотрительной и не за счет нарушения технологии. В противном случае уже через несколько лет неправильная экономия может вылиться в значительные непредвиденные расходы.

Хотя каркасный дом, в отличие от кирпичного или каменного, не оказывает больших нагрузок на фундамент, при выборе основания все равно надо руководствоваться определенными правилами:

если необходим цокольный этаж или подземный гараж, то придётся использовать заглубленную ленту или заглубленную плиту; так как каркасные дома сами по себе относятся к недорогим, то обустройство подвального помещения может увеличить смету вдвое;

Каркасный дом с цокольным этажом Источник yandex.ru

• при высоком уровне грунтовых вод качественная гидроизоляция ж/б конструкций и обустройство дренажа могут обойтись достаточно дорого, в сравнении с общей стоимостью самого дома, поэтому в таких случаях проще и дешевле рассмотреть вариант использования винтовых свай;
• на торфяных и пылевато-песчаных почвах возможно просаживание любого фундамента, за исключением винтовых свай;
• при большом перепаде высот в некоторых типах грунтов могут возникать ощутимые сдвигающе-опрокидывающие нагрузки – в таком случае выбор обычно ограничивается буронабивными или винтовыми сваями.
• В ряде случаев заливка монолитной шведской утеплённой плиты, может уменьшить дальнейшие расходы при строительных работах. Обустройство такого основания дает тёплый пол по грунту с минимальными теплопотерями.

Мелкозаглубленный ленточный фундамент дает строению высокую пространственную жёсткость, но у него низкая сопротивляемость вспучиванию грунта или его боковым подвижкам. Поэтому на излишне пучинистых почвах предпочтительнее будут винтовые или буронабивные сваи с трубчатой несъемной опалубкой.

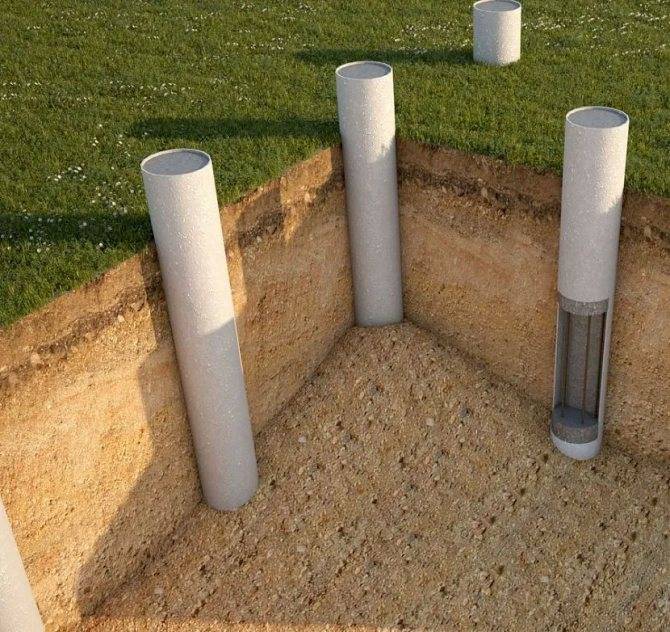

Буронабивные сваи с несъемной опалубкой Источник n-dacha.com

Монолитный плитный фундамент

Данный тип основания отличается наибольшей несущей способностью. На практике же часто выбирают каркасный дом на ленточном фундаменте, потому что железобетонная плита требует больше материала и более точных расчётов, чтобы создать ровную поверхность. Такой вариант рекомендуется для пучинистых грунтов, потому что в этом случае никакой деформации не происходит. Нагрузка распределяется равномерно.

Плита состоит из нескольких слоёв:

• Песчано-гравийная подушка.
• Гидроизоляция.
• Армирующий каркас из двух слоёв сетки.
• Слой бетонного раствора.

Для армирования рекомендуются ребристые прутки диаметром 12-16 мм. Расстояние между ними составляет 30 см. Исходя из этого, рассчитывается количество материала. Как я уже упомянул ранее, для такого основания требуется больше раствора, поэтому монолитная плита считается одним из наиболее дорогих видов фундаментов. Также следует добавить, что время затвердевания составляет 2-3 недели, что увеличивает общие сроки строительства. Наша бригада редко прибегает к такому варианту, так как есть более быстрые и дешёвые варианты.

Пошаговая инструкция по созданию своими руками

Столбчатый фундамент несложен в исполнении. Если следовать инструкции, можно возвести его самостоятельно. Ниже приведена инструкция возведения монолитного столбчатого фундамента.

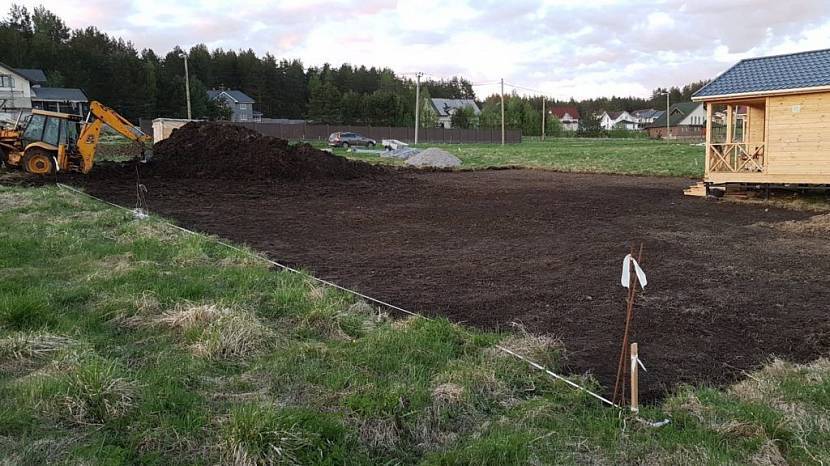

Подготовка строительной площадки

Первым делом на площадке определяется расположение и ориентация постройки. После этого осуществляется выравнивание пятна застройки.

Далее наносится разметка при помощи арматуры и бичевки. Отметить нужно внешний и внутренний периметр стен, высоту ростверка и столбов, места расположения столбов.

Бурение и гидроизоляция

В местах установки столбов нужно пробурить тоннели нужной глубины. На дно необходимо будет установить опорную плиту, диаметр ямы должен быть в два раза больше диаметра плиты.

Дно ямы утрамбовать. Дальше нужно обустроить песчано-щебневую подушку, с утрамбовкой каждого слоя. Сверху укладывается опорная плита.

Установка опалубки и арматуры

На плиту кладется армирующая сетка. Сверху – вертикальная арматура. Для надземной части столбов подготавливается опалубка.

Заливка бетоном

Все это поэтапно заливается бетоном (не ниже М300) по 30 см. Обязательно железным стержнем бетон на каждом этапе промешивается для уплотнения и удаления пузырьков воздуха.

Монтаж ростверка

Через несколько дней бетон застывает и можно монтировать ростверк – связующую обвязку столбчатых опор. Для легких каркасных строений чаще выполняется из деревянного бруса минимум 100х100 мм.

Монтаж забирки

Забирка – декоративный цоколь, закрывающий пространство до основания здания. Соорудить ее можно из фасадных плит, цокольного сайдинга, бревна, доски или любого штучного стройматериала.

Видеопример устройства столбчатого фундамента: Укрепление столбчатого фундамента ростверком

Укрепить столбчатый фундамент можно с помощью ростверка. Ростверк – верхняя часть фундамента, равномерно распределяющая действующую нагрузку несущих элементов каркасного дома. Обычно выполняется в виде железобетонной, металлической или деревянной рамы. Ростверк и отдельно стоящие столбы связывают и создают единую фундаментную замкнутую систему, увеличивающую прочность и надежность фундаментов.

Вид ленточно-столбчатого фундамента

При этом значительно снижается риск опрокидывания отдельных столбов или отклонение по вертикали при горизонтальном движении грунтов. На смешанных грунтах, когда один столб опирается на песчаный грунт, а другой – на глинистый, возможно появление перекосов всего здания и появление трещин на стенах здания, поэтому устройство ростверка на таких грунтах будет обязательным условием обеспечения надежности основания дома.

Материалы для изготовления

Целесообразно применять ростверк для монолитных и сборных конструкциях фундаментов. Если дом каркасного типа выполнен из деревянных конструкций, то в таком случае нижний венец деревянного будет выполнять функцию ростверка.

В строительстве различают два вида ростверка: верхний и с нижним расположением. Верхний ростверк располагается выше отметки уровня грунта, а низкий ростверк непосредственно над землею. Для создания ростверка используется, как правило, железобетонные или бетонные монолитные фундаментные балки. Древесина или металл используются гораздо реже.

Монолитный бетонный ростверк представляет собой висячую конструкцию, опирающуюся на верхнюю часть столбчатого фундамента. В строительстве применяется два варианта создания подобной конструкции: опалубка с дном на верхнем уровне столбов и опалубка по высоте столбов до уровня поверхности земли.

Пустое пространство между нижним основанием ростверка и землею засыпается сухим песком. В обоих случаях внутренняя часть опалубочной системы закрывается слоем гидроизоляционного рулонного материала насухо. Опалубку устанавливают на 5 см выше предполагаемого уровня бетона. Для каркасного дома высота высокого ростверка составляет 25 см или 30 см, низкого – 50 см при ширине от 25 до 40 см в соответствии с сечением столбов.

Армирование монолитного ростверка

Армирование монолитного ростверка

Воспринимать нагрузку в теле монолитного бетонного ростверка будет пространственный арматурный каркас. Изготовление арматурного каркаса выполняют в следующей последовательности:

Заготавливаются четыре стержня стальной арматуры периодического (рифленого) профиля диаметром от 10мм до 18 мм равными по длине монолитной балки ростверка.
Для создания пространственной конструкции заготавливаются хомуты в виде отдельных стержней равных по ширине и высоте ростверка. В качестве хомутов применяется стальная гладкая проволока диаметром 5мм или 8 мм.
С помощью вязальной проволоки арматурные стрежни связываются в единый каркас, в котором четыре стрежня большего диаметра будут выполнять функцию рабочей арматуры, а хомуты будут монтажной или распределительной арматурой

Монтажная арматура устанавливается в каркасе с шагом от 200мм до 400мм.
При установке каркаса важно не забывать о необходимости создания защитного слоя между арматурным каркасом и стенками опалубки не менее 30 мм. Для этой цели используют самодельные металлические изделия или специальные пластиковые подставки.

В опалубке устанавливают закладные детали из подручных материалов (обрезки пластиковых или металлических труб) для организации продухов и для крепления нижней обвязки ростверка.

Заполнение бетоном ростверка

После монтажа арматурного каркаса приступают непосредственно к заполнению опалубки бетонной смесью. Бетон заливают равномерно, не допуская образования пустот и полостей в теле монолитного ростверка. При бетонировании желательно применять строительный вибратор или, в его отсутствии, длинный обрезок арматурного стержня или совковую лопату. Бетонную смесь аккуратно разравнивают по заранее отмеченному горизонтальному уровню.

Выполнить столбчатый фундамент своими руками можно не только с помощью указанных в статье методов. Домашние мастера – умельцы, могут использовать для столбчатых фундаментов небольших каркасных домиков разнообразные металлические или асбестовые трубы. Можно выбрать комбинированный способ сочетания разных материалов при возведении отдельных столбов.

Устройство столбчатого фундамента

Как можно догадаться из названия, рассматриваемый вид фундамента состоит из столбов. Они образуют опорную сеть, проходящую в местах возведения несущих стен. На опору монтируется обвязка.

Опоры устанавливают в точках, где создается наибольшее давление. Это могут быть угловые зоны, места стыковки стен, длинные пролеты. Промежутки между опорными элементами, а также размер сечения этих элементов определяют путем вычисления.

Принимают во внимание материал столбов, а также тип конструкции и массу будущего каркасного дома. Чаще всего строители делают расстояние между опорами 150-200 см

В качестве материала выбирают столбы круглого (диаметр 20-25 см) и прямоугольного (25-40*25-40 см) сечения. Длина надземной части столбчатого фундамента должна составлять не менее 0,5 м. Подземная зависит от уровня глубины закапывания опоры.

Наружная часть опорных столбов должна располагаться в единой плоскости. Особенно это касается ситуаций, когда основание не дополняют ростверком. В таком случае обвязку крепят напрямую на опоры.

Верхние точки опор должны быть на одном уровне. Контроль выполняют при помощи уровнемера или лазерного нивелира. После монтажа столбов проводится контрольная проверка. Если какой-либо из элементов установлен неровно, то необходимо провести коррекцию.

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

• монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
• сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

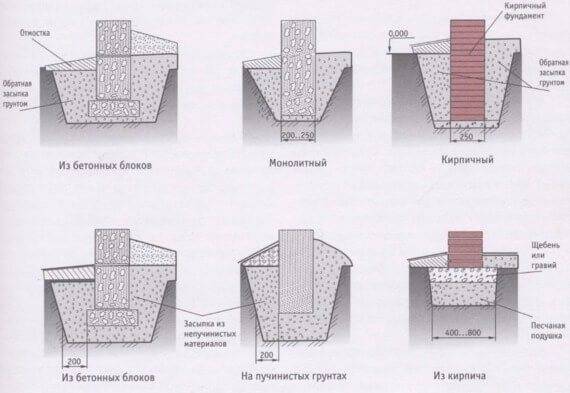

Схема устройства столбчатого фундамента. Глубина заложения определяет отдельные виды опорных оснований:

1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Как рассчитать площадь свай

Свайное основание на первый взгляд кажется наиболее легким в работе. Но этот взгляд ошибочен. Если не учесть многие нюансы, очень скоро здание придется перестраивать, а опоры менять или ремонтировать.

Чтобы это не происходило, до начала работ необходимо потратить некоторое время на расчеты и принять во внимание:

• тип почв на участке, размещение на склоне или ровной площадке. Если есть уклон, то необходимо решать вопросы с организацией дренажа;
• глубину залегания грунтовых вод, наличие водоносных пластов;
• уровень промерзания не вообще, а характерный для данного региона.

Если грунтовые воды находятся близко к поверхности земли, от столбчатого основания лучше отказаться сразу. В идеальном варианте от подошвы столба до воды не менее 500 мм. При этом плодородный слой, неустойчивые поверхностные грунты не должны доходить ни до опор, ни до водоносов.

На следующем этапе рассчитывается нагрузка, оказываемая и зданием, и фундаментом на грунт. Точно рассчитать не получится, да и нет необходимости. Но лучше учесть, сколько тонн, центнеров добавят мебель, техника, жители, приходящие гости. Для надежности лучше остановиться на наиболее прочных вариантах фундамента.

На основании полученных данных рассчитывается минимальная площадь, но не дома, а свай, столбов. Для расчета используется формула:

• S = 1,3×P/Ro,
• где 1,3 — коэффициент, используемый для повышения надежности здания и фундамента;
• Р — общий расчетный вес дом объекта, кг. Вес опор так же учитывается;
• Ro — расчётное сопротивление несущего грунта, кг/см². Данные берутся из строительных или архитектурных справочников.

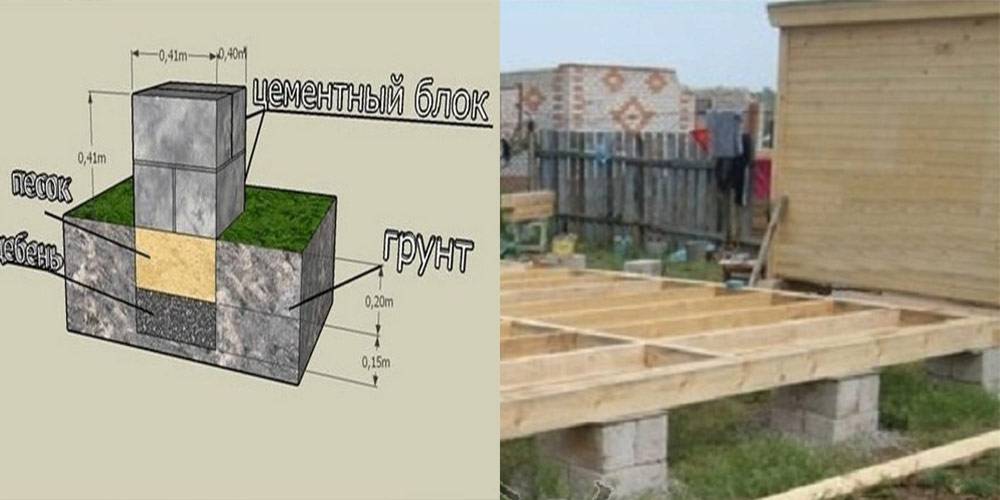

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Ростверк столбчатого фундамента

В зависимости от выбранной технологии различают монолитный, сборный или сборно-монолитный ростверк.

При устройстве монолитного ростверка можно быть уверенным в жесткости и долговечности возводимого фундамента. До начала заливки бетонной смеси необходимо установить арматурный каркас и соединить с ней все перемычки опор столбчатого фундамента при помощи проволочной скрутки или сварки.

Далее по всему периметру фундамента монтируется опалубка и заливается бетонная смесь. После заливки бетонный ростверк изолируют, дабы избежать атмосферных воздействий, и оставляют набирать прочность на срок до 28 дней. После этого приступают к установке плит перекрытий и собственно возведению дома, отлично подходит этот фундамент для каркасного дома, при этом этот фундамент легко производится своими руками.

Расчеты для монтажа столбчатых опор

Перед установкой конструкции необходимо выполнить обязательные расчеты и подготовить строительную площадку.

Даже для неприхотливого столбчатого фундамента, участок желательно выровнятьИсточник perevozka-24.by

Перед началом расчетов, необходимо взять пробу грунта на глубине 0.5 метра ниже уровня монтажа столбов. Проведенный анализ позволит понять, подойдет ли почва под монтаж столбчатого фундамента.

К необходимым расчетам относятся:

1. Определение веса будущей постройки. Это позволить определить общее давление на грунт: суммарную массу стен, перекрытий, крыши, ветровой нагрузки, планируемой мебели.
2. Расчет количества опор. Периметр строения делится на два метра (шаг монтажа опор). Кроме того, необходимо добавить столбы, которые будут установлены под внутренние опорные стены и перекрестия.
3. Площадь опорных столбов. Табличное значение. Например, площадь опоры диаметром 40 см составляет 1250 см.кв.

От площади опорных столбов напрямую зависит их количество. Чем меньше площадь опоры, тем больше их количество необходимо установить.

Для каждого материала установлен минимальный размер сечения опоры. Для монолитного железобетона эта величина составляет 0.3 метра, кирпича – 0.38 метра, бетона – 0.4 метра, бута и бутобетона – 0.6 метра.

Расчет основания столбов должен выполняться с таким расчетом, чтобы размер опоры превышал толщину стены на 10 сантиметров – по 5 сантиметров с каждой стороны.

Толщина столбов и стены постройкиИсточник mauro-gianvanni.ru

Почему стоит выбрать столбчатый фундамент под каркасный дом?

Вот основные плюсы столбчатого дома под каркасный дом:

• Высыхает быстрее, не требует усадки в отличие от ленточного.
• Для возведения не нужно привлекать габаритную технику и большое количество людей.
• Обходится дешевле ленточного в два раза.
• Можно возводить каждый столб фундамента отдельно.
• Строительство возможно даже зимой.
• Легко ремонтируется и заменяется.

Требования к возведению столбчатого фундамента своими руками:

• Почва устойчива, отсутствует плывучий водонасыщенный грунт.
• Нельзя сооружать подвал.
• Дом должен быть 6 на 6 м, либо чуть больше, но незначительно.

Фундаменты столбчатого типа предназначены для облегченных строений. Именно таким является каркасный дом. Поэтому такой вариант фундамент выбирать наиболее целесообразно.

Монтажные работы

Стоит помнить, что столбы необходимо размещать по всем углам, и в точках пересечения стен между собой и других местах распределения нагрузки

Стоит помнить, что столбы необходимо размещать по всем углам, и в точках пересечения стен между собой и других местах распределения нагрузки. Дистанция между такими элементами должна быть не больше двух метров по всей площади постройки. Схема основания здания отталкивается от плана и данных проекта документации. Верх столбов обвязывают балками, чтоб создать равномерную раздачу объёма нагрузки.

Определяя размер сечения опорных деталей, отталкиваются от значений величины подошвы, которая необходима по проектным требованиям.  На практике чаще всего встречается квадратная или прямоугольная форма размещения столбов на строительной площадке. Стоит отметить, что для домов, которые имеют один этаж, величину ребра делают 38 см, а для двух этажей – 51 см.

Выделяют два вида столбчатого основания, из кирпича исходя из критерия глубины закладки:

• Малозаглубленный тип, который устанавливается на песчаной, скальной и крупно обломистой почве. Глубина такого монтажа достигает 0,7 метра.
• Заглубленный фундамент, монтируемый на территории с низкими поверхностными водами. Такие работы проводятся в земле до двух метров. Стоит отметить, что конструкция должна находиться на полметра ниже уровня промерзания почвы.

Виды столбчатых фундаментов

По варианту изготовления фундамент столбчатого типа можно разделить на:

• сборный;
• монолитный;
• деревянный.

Сборный вид включает бетонные блоки, кирпич, а также стальные трубы.

Монолитный вид представляет собой железобетон. Строительные материалы, которые используются для производства отдельных элементов, должны отвечать всем предъявляемым требованиям, а также обеспечивать надежность и высокую прочность. Монолитный вид возводится на строительной площадке путем заливки раствора бетона в выполненную опалубку с армированием. Столбы при таком варианте могут иметь квадратное, а также прямоугольное сечение.

Монолитный железобетонный вариант является самым устойчивым при выполнении строительных работ по возведению сооружения.

Глубина заглубления такого варианта обычно не превышает полутора метров. Стандартное расстояние между столбами должно быть не менее 1,5 метров, но не более 2,5 метров.

По заглублению столбчатое основание можно разделить на:

• заглубленный вариант, который располагается ниже уровня промерзания грунта, глубина которого, равна одному метру и более;
• мелкозаглубленный вид чаще всего заглубляется на 50 сантиметров;
• незаглубленный вариант используется только для легких построек, снимается только верхний плодородный слой почвы.

Нижняя часть опоры должна располагаться на 30 сантиметров ниже уровня промерзания грунта.

Основное требование, которое предъявляется к уровню заглубления – конструкция не должна касаться уровня грунтовых вод.

Виды фундамента по варианту сечения:

1. Фундамент стаканного типа может возводиться под общественными, а также промышленными сооружениями. Он может выдерживать довольно большие нагрузки. Данный вид имеет ступенчатую форму. Состоит конструкция из основания, которое возводится на песчаной подложке, стаканного подколенника, на который устанавливаются опорные столбы. Такой вариант обеспечивает надежность конструкции, а также более долгий срок службы всего здания.
2. Столбы постоянного сечения могут быть использованы для одноэтажных построек с не большим общим весом, которые могут быть выполнены из натурального бруса или каркасных вариантов. Площадь основания не способна выдержать сильных нагрузок.

При необходимости возведения более тяжелого сооружения, а также строительства на неустойчивых грунтах, строители рекомендуют выполнить комбинированный вид – столбчато-ленточный фундамент.

Он сочетает достоинства двух видов фундаментов. Столбы при таком варианте заглублены в грунт, а ленточное основание равномерно распределяет общую нагрузку между сваями. Лента не оказывает никакого давления на грунтовое основание.

Опорно-столбчатый фундамент может быть выполнен из кирпича, стальных, либо асбестовых труб, из монолита, бетонных блоков, а также натурального дерева. Такой вариант позволяет выполнить все работы максимум за три дня. Эта цифра может меняться в зависимости от площади будущей постройки.

Столбчатый фундамент из кирпича

Сооружение из кирпича или бетонных блоков строится по одному принципу. В обоих случаях колонны могут покоится непосредственно на грунте (для скальных или сильно каменистых пород), на песчано-гравийной подушке или на предварительно выполненной монолитной бетонной опоре.

Последовательность работ:

1. Отрывка ямы или подготовка площадки для колонн.
2. Устройство подушки с обязательной трамбовкой. Если используется бетонная основа, она отличается в опалубке с армированием или без по технологии, описанной в предыдущем разделе.
3. Поверх подготовленной подушки или основы выкладывается прямоугольник/квадрат из блоков или кирпича. Обычно выполняется столбчатый фундамент из блоков 20х20х40 см, поскольку всего четыре подобных блока дают достаточную опору для брусового ростверка каркасного дома или сруба. Для скрепления блоков или кирпича используют качественный цементный раствор.
4. Поверх подготовленной опорной площадки обязательно устраивают горизонтальную гидроизоляцию – она препятствует попаданию почвенной влаги в конструкции здания.

Наибольшей популярностью пользуется строительство столбчатых опор из бетонных блоков – они более прочные и однородные по сравнению с кирпичом.

Такие упрощенные – надземные или мелкозаглубленные фундаменты — обычно используются для легких каркасных или деревянных построек

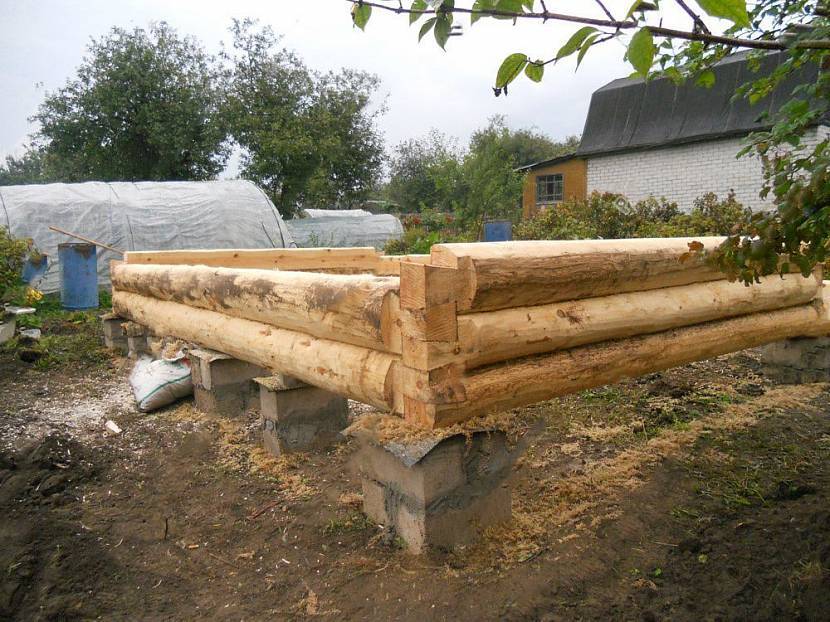

Чаще всего по этому принципу создают столбчатый фундамент для бани, при этом гидроизоляции опор необходимо уделять повышенное внимание, а пол первого этажа серьезно утеплять
