Как построить домик для колодца своими руками? Чертежи и размеры: инструкция Поэтапно

Варианты типовых построек

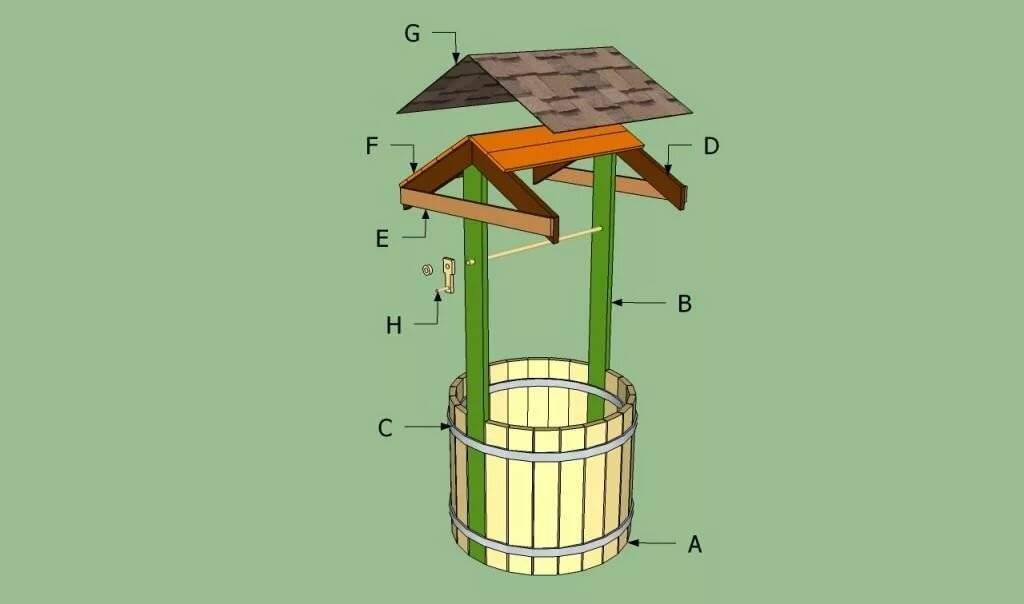

Как устроен типовой домик для колодца:

• наземная часть, состоящая из высокого ограждения;
• стойки для крепления подъёмного механизма;
• стропильная система с кровлей;
• стенки и крышка.

Если колодец закрытый, он составляет одно целое с брёвнами сруба.

Вот несколько типовых проектов:

Деревянные домики

Современные колодцы редко представляют собой настоящий сруб, то есть такой, в котором бревенчатая кладка опускается на самое дно. Так делали в старину. Задача такого сруба состояла в том, чтобы удерживать стенки от обрушения. Сейчас используют бетонные и пластиковые кольца. Они более герметичны и долговечны.

Кольца накладывают друг на друга. Последнее выступает из земли не меньше, чем на полметра

Именно верхнее кольцо и является основой для строительства домика. Вокруг изделия из бетона можно выстроить сруб, и он совсем не обязательно должен иметь строго квадратную форму. Постройка может быть и шести, и восьмиугольной. Такие конструкции отлично смотрятся на фоне сходного по архитектуре дома. Сруб можно выполнить и из бруса, если у вас усадьба в скандинавском стиле.

Каменные колодцы

Оформление камнем – ещё один перспективный вариант. Он выглядит весьма колоритно, особенно, если использовать натуральные крупные камни, разные по размеру. Уложить их вокруг бетонного основания не составит особого труда, а для связки можно использовать обычный цементный раствор. Облицевать колодец можно плитняком, крупной галькой или обычными булыжниками.

Кирпич в облицовке колодца

Кирпичные домики – это всегда аккуратно и красиво. Особенно, если они выполнены из того же кирпича, что и ваш дом. Такая кладка требует определённого мастерства, так что лучше доверить её профессионалам. Облицовочный кирпич в таких конструкциях сочетают с металлическими дверцами и традиционными кровельными материалами.

Металл и пластик

В оформлении водозабора вполне можно использовать профлист. Для этого потребуется сварить каркасную основу, на которую и закрепляется металл. Как альтернатива такому варианту – пластиковая вагонка или сайдинг. Такую облицовку можно крепить на деревянный каркас.

Домик для колодца с шестигранным срубом в основании

Все работы по возведению бревенчатой конструкции на шестигранном основании такие же, как четырехугольного сруба. Такой вид больше подойдет для колодца, оснащенного насосом.

Основание выкладывается в виде шестигранника. Для работы подойдет брус с сечением 10 см. Сруб выкладывается на высоту превышающую высоту колодезного кольца. Устанавливаются стойки для крепления ворота. На верхний срез боковых опор крепится стропильная конструкция для монтажа крыши.

Чертеж шестигранного сруба

Из-за особенностей основания, скаты крыши должны быть разной длины, чтобы колодец одинаково закрывался со всех сторон. Шестигранное основание очень компактно, не занимает много места. Этот вид незаменим при дефиците площади. Такое строение можно соорудить в качестве декоративного колодца.

Домик для колодца из блок хауса своими руками. Домик для колодца своими руками: чертежи с размерами и этапы работ

Для жителей России колодец во дворе или рядом с домом на улице – не такая уж диковинка. Многие считают нормой брать оттуда воду и носить ее в дом ведрами. Однако пытливая мысль наших западных соседей, слишком давно позабывших о том, что колодец – это просто источник воды – шагнула дальше. Они предпочитают в своих садах и на небольших участках устраивать имитацию колодца, так называемый «домик для колодца». Вода в нем есть далеко не всегда, чаще это просто декоративное сооружение. Однако смотрится оно весьма неплохо и может стать хорошей идеей для украшения сада и выделения его из множества таких же.

Этот домик предназначен для настоящего колодца, причем помимо ворота в нем предусмотрено место для установки электрического насоса. Так сказать, сочетание проверенных старинных методов и прогресса.

Из чего сделать домик над колодцем своими руками

Вариантов на самом деле масса – от привычного для наших мест дерева до креативных идей типа перфорированной металлической бочки, даже с подсветкой. Однако наиболее частые варианты – дерево и камень.

Продаются готовые поделки, которые нужно только собрать, причем это можно сделать за несколько часов. Более сложные поставляются в виде комплекта деталей, которые требуют монтажа на подготовленное основание или другие дополнительные процедуры.

Минимальный необходимый комплект инструментов и материалов для работы с камнем:

• лопата, мотыга или кирка (в зависимости от типа грунта) для земляных работ;
• цементный раствор, мастерок и емкость для замешивания – для скрепления камней или кирпича;
• краска, лак или другие виды покрытия для финишной обработки.

В отношении деревянных изделий потребуются:

• инструменты для разделки пиломатериалов на доски или брусья нужной длины (если они не поставляются в виде готовых к сборке деталей);
• молоток и гвозди для сколачивания либо саморезы по дереву и отвертка/шуруповерт для сборки на резьбовой крепеж. Если предполагается соединять детали по системе шип-паз, может потребоваться клей;
• лак, краска или другие защитные покрытия для древесины.

Варианты содержимого домика

Разумеется, самым логичным вариантов будет вода – например, выполненный из бетонных колец традиционный колодец или внешняя часть оборудования артезианской скважины.

Однако за неимением такой возможности или в том случае, когда желания устраивать что-то в этом духе нет, можно ограничиться чисто декоративными элементами.

В качестве таковых подойдут небольшое ведерко на «игрушечном» вороте, компактная скульптура, цветочные горшки или вазоны.

Каркасный детский домик

Этот вариант выполнить сложнее, потребуется больше навыков, желателен напарник. Возведение аналогично изготовлению стандартной каркасной конструкции, возможно, с некоторым упрощением. Строительство складывается из следующих этапов.

Детский домик с массива дерева

1. Закладка фундамента. Предстоит снять грунт, заложить кирпич по периметру будущего здания, либо сделать заливку по углам, а сверху связку бруса. Слишком переусердствовать не надо — домик не капитальный, закладка настоящего фундамента не требуется.
2. Настил пола. Данный этап стоит пройти по всем правилам: уложить лаги, а на них приколачивают доски или фанеру. Пол в игровом домике для детей предполагается использовать интенсивно, поэтому стоит побеспокоиться о надежности, безопасности.
3. Устройства каркаса, стен. В угловых частях фундамента и там, где устраивают проемы, в качестве опор будущих стен в землю помещают бруски. Чтобы конструкция имела хорошую прочность, осуществляют крепеж уголками из металла. В завершение, полученное основание обшивают пиломатериалами. Дополнительно можно произвести утепление.
4. Установка крыши. По углам сбивают фронтоны — треугольники из бруса. При необходимости между ними устанавливают еще несколько. Получается своеобразный каркас, который необходимо покрыть досками. Сверху — кровельным материалом.
5. Монтаж окон, дверей. Если есть необходимые навыки, конструкции можно изготовить самостоятельно. Стекло лучше использовать безопасное, либо оклеить специальной пленкой.
6. Завершающий этап — декоративное оформление.

Каркасная модель более прочная, служит гораздо дольше, будет радовать детей и взрослых.

Детский домик с дереваКаркас детского домика

Домик для колодца своими руками пошаговая инструкция. Пошаговое возведение крыши и домика для колодца своими руками

В поисках независимого источника воды дачники на придомовой территории выкапывают колодец. Это отличное решение, ведь каждый день можно пить чистую и прохладную воду. Важным элементом при этом является домик для колодца. Сейчас вы узнаете обо всех тонкостях его изготовления.

1. Декоративную.

В первом случае он предотвращает попадание внутрь пыли, грязи, листвы, насекомых, химических осадков, прямых солнечных лучей и снега. Более того, вода в открытой шахте в зимнее время замерзнет.

Если говорить о второй функции, то верхняя часть колодца может быть оформлена или отделана согласно экстерьеру вашего дома. Используют самые разные конструкции, например такие варианты дизайна:

• в греческом стиле;
• резной;
• в виде бочки;
• из бревна;
• из бруса;
• теремок и прочие.

Виды

1. Открытый.
2. Закрытый.

Открытый может иметь простой козырек из металла или дерева. Навес бывает с односкатной или двускатной крышей на двух столбах. На опорах фиксируется барабан. Дополнительно может быть крышка на самом кольце.

Что касается закрытых, то это полноценные домики, которые полностью перекрывают источник. В крыше делается дверца.

Плюсы открытых домиков:

• Простота в изготовлении. Достаточно закрепить вороток и отделать его, а также установить небольшой навес или крышку.
• Низкая стоимость.
• Минимальный расход строительного материала.

Минусы открытых сооружений:

Если в вашей местности крепкие морозы, то вода может замерзнуть.

Важно: при открытом домике необходимо произвестииз пенополистирольной скорлупы

Плюсы закрытых надколодезных домиков:

• прекрасная теплоизоляция;
• полностью перекрываются кольца.

Минусы закрытого сооружения:

• верх колодца обойдется дороже;
• потребуется больше трудозатрат и времени.

Совет: некоторые покупают готовые решения. Однако они не всегда самого лучшего качества. Поэтому выгоднее сделать своими руками.

Подготовительные работы

Чтобы сделать домик на колодец, необходимо собрать инструментарий. Его комплектация будет отличаться. Например, из бруса требует набор столярного инструмента. Если конструкция будет изготавливаться из металла, то здесь необходимо иметь сварочный аппарат и сопутствующий инструмент.

Если крыша будет делаться из металла, то требуется следующий набор материалов и инструментов:

• металлический уголок;
• профильная труба;
• петли;
• электроды;
• маска сварщика;
• уголок, рулетка;
• молоток сварщика;
• уровень;
• сварочный аппарат;
• краска и грунтовка и т. п.

Сейчас рассмотрим базовый материал для закрытого домика:

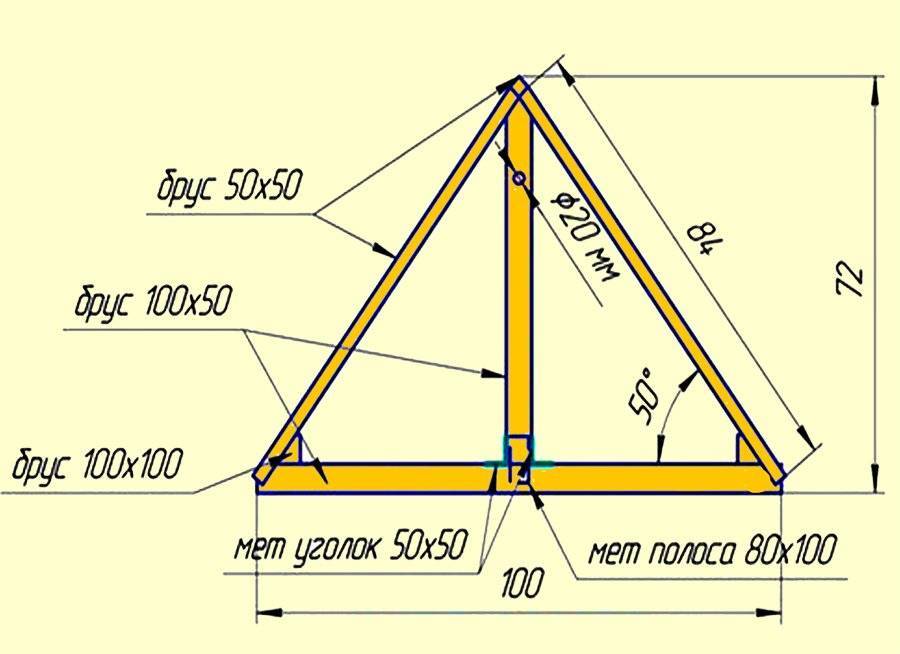

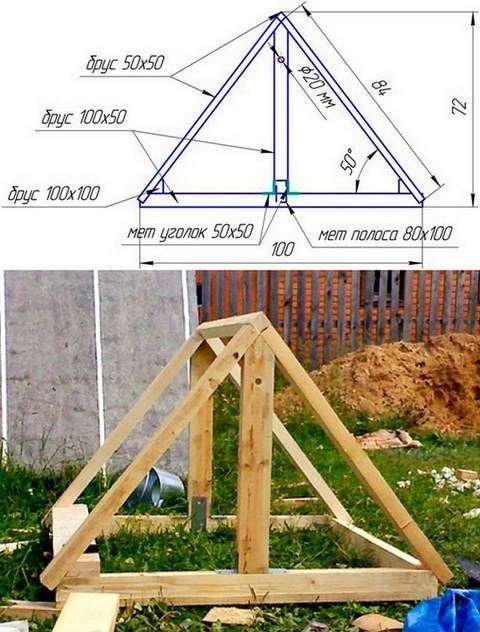

• деревянный брус для формирования стропил 50 × 50 мм, длина 0,85 м – 4 шт.;
• деревянный брус для формирования конька 50 × 50 мм, длина 1 м – 1 шт.;
• деревянный брус для основы 100 × 100 мм, длина 1 м – 4 шт.;
• деревянный брус для крепления основы и стропил 100 × 50 мм, длина 1 м – 2 шт.;
• деревянный брус для столбчатой опоры 100 × 50 мм, длина 1,7 м – 2 шт.;
• бревно для формирования вала над колодцем Ø 250 мм, длиной 0,9 м;
• доска для подставки под ведро 30 × 300 мм, длина 1 м;
• доска для ската и фронтовой части 20 × 100 мм;
• уголок из металла – 4 шт.;
• прут из металла Ø 20 мм длиной до 300 мм, а второй Г-образный, 400 × 350 × 250 мм;
• втулка металлическая – 2 шт.;
• шайба отверстие Ø 26 мм – 5 шт.;
• петли – 2 шт.;
• саморезы, гвозди и другой крепежный материал;

Важно: используемая древесина должна быть хорошо высушенной. Для бревенчатого сооружения необходимы следующие материалы:

Для бревенчатого сооружения необходимы следующие материалы:

• бревна;
• бревна или брус для опоры крыши;
• рубероид;
• черепица;
• прут из металла;
• цепь и ведро;
• крепежный материал.

Среди инструмента необходимо иметь:

• дрель;
• ножовка по дереву;
• набор отверток и сверл;
• молоток;
• краска и специальные пропитки по дереву;
• топор;
• плоскогубцы и другой столярный инструмент.

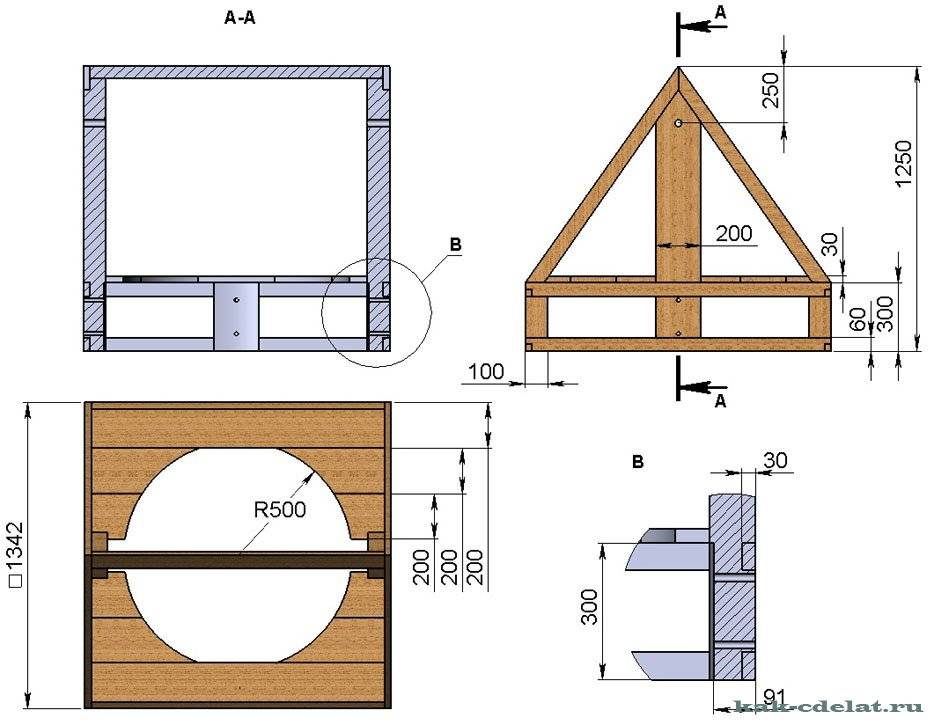

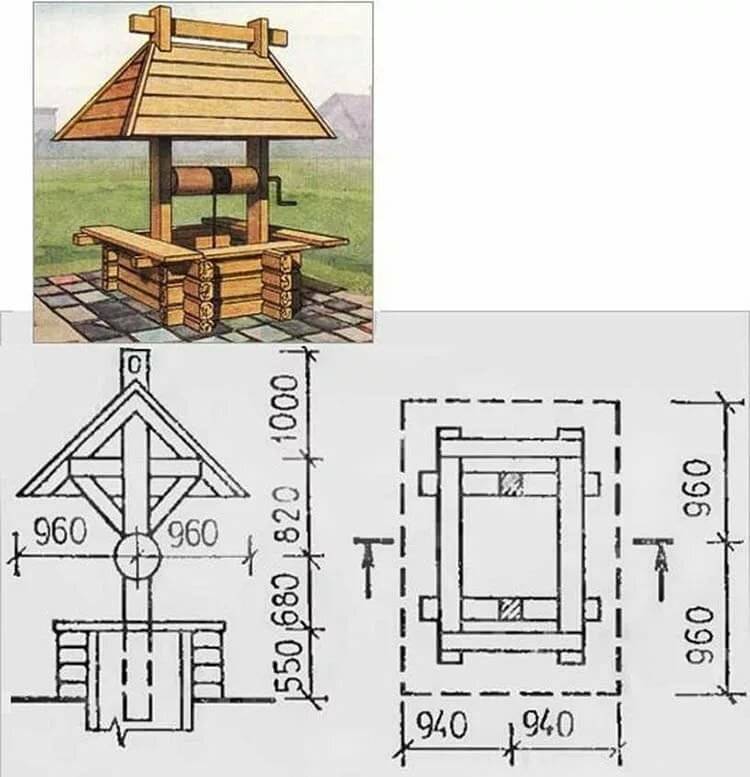

Чертежи и размеры

Необходимо подготовить чертежи. Схема бывает стандартной. Идеи смотрите на фото. Благодаря подробному рисунку с детализацией вы сможете сделать качественнее и быстрее красивый верх колодца.

Как сделать оголовок своими руками?

Предлагаем вам рассмотреть пошаговую инструкцию по строительству. Будет 3 вариации того, как построить домик, а именно каркас:

• из бревна;
• бруса;
• металла.

Установка ворота

Когда мы разбираем, как сделать домик для колодца своими руками, обязательно всплывает вопрос изготовления и установки ворота. Данное приспособление необходимо для опускания пустого ведра в колодец, и последующего поднятия ведра с водой из колодца. Для изготовления ворота потребуется отрезок круглого бревна. Его диаметр подбирается более 20 см. Чем большей толщиной будет обладать бревно, тем легче будет подниматься ведро. Его длина подбирается так, чтобы бревно было на 4-5 см короче расстояния, измеренного между двумя вертикальными стойками. Этого расстояния будет достаточно для беспрепятственного вращения ворота.

Сам ворот изготавливается в таком порядке:

1. Бревно очищается от коры, выравнивается и шлифуется.

2. Производится его обрезка до нужной длины.

3. Края бревна обтягиваются несколькими витками стальной проволоки. Это необходимо для сохранения бревном своей геометрии.

4. В торцах бревна, по центру, просверливаются отверстия глубиной около 5 см. Диаметр просверленных отверстий должен составлять 2 см.

Схема изготовления колодезного ворота

5. Поверх отверстий закрепляются металлические пластины с вырезами такого же диаметра. Пластины необходимы для защиты древесины от разрушений.

6. Точно такие же отверстия просверливаются в стойках, в местах расположения ворота. Сверху они тоже накрываются пластинами с вырезами.

7. В отверстия на стойках вставляются металлические втулки.

8. В подготовленные отверстия на торцах бревна вбиваются металлические пруты. С левой стороны вбивается короткий (около 20 см) прут, а с правой стороны — изогнутый буквой «Г» длинный прут (ручка ворота, ее размеры приведены на фото выше).

9. Производится совмещение металлических прутьев с отверстиями на стойках. Иными словами, ворот навешивается на свое постоянное место.

Ворот для колодца

10. На ворот наматывается цепь, к которой подсоединяется ведро.

Декоративная отделка домика для колодца

В конце можно предусмотреть и декоративное оформление колодезного домика, украсить его.

Чтобы подобрать самый лучший и подходящий вариант, изучите все возможные отделки:

• Чтобы конструкция прослужила длительное время, нужно всё деревянное сооружение покрыть антисептиком. В качестве декоративной отделки можно применить топлазурь.
• Прекрасно выглядят на даче срубы, в особенности с посеянной вокруг колодезного домика зеленой травкой. Усилят эффект композиции выложенные вокруг колодца большие камни или булыжники.
• Обычно домики для колодца декорируют изящной резьбой. Миниатюрный резной колодезный домик, выполненный в традиционном русском стиле, отлично будет выглядеть на любом приусадебном участке, особенно, если и жилое помещение выполнено из дерева.
• Если для поднятия колодезной воды Вы решили построить сооружение, называемое в народе журавлем, то в верхней части бревна можно закрепить удобную подсветку – фонарь.
• А если Вам нравится народный стиль, можно в качестве декора использовать изразцы.
• Также на колодезных домиках можно установить любые украшения, которые Вам нравятся, или разместить на них фигуры всевозможных животных.

Рекомендации по уходу и эксплуатации сооружения

После изготовления домика для колодца начинается его каждодневное эксплуатирование. Чтобы продлить жизнь своему творению, необходимо произвести тщательную обработку антисептическими составами и пропитками для защиты древесины от проникновения влаги в ее структуру и, следовательно, от гниения. На поверхность домика можно нанести лак или покрасить ее. Благодаря этому мы защитим участки, которые вынуждены противостоять воздействию дождей и снега. Такое оформление позволит придать домику эстетичный вид. С помощью ярких цветов и лака всегда получается создать уютную атмосферу на участке.

Металлические элементы домика – ворот, задвижки, петли нужно смазывать солидолом. Это обеспечит им хорошее скольжение и продлит эксплуатационный срок.

Даже такие крепкие материалы, как сосна или дуб, прослужат гораздо дольше, если обеспечить им соответствующий уход. Необходимо ежегодно производить осмотр домика на предмет образования сколов, мелких трещин, гнилых участков, смещений, прорех и готовить его к очередному дачному сезону. Если произошла поломка рабочих деталей, их нужно отремонтировать.

Типы колодезных домиков

Домик над колодцем может быть открытой и закрытой конструкции.

В закрытой — все стороны защищены стенками и перекрытием, не допускающими случайного попадания в воду осадков, листьев или других посторонних предметов. Доступ к вороту и воде закрыт дверцей, которую при желании можно запереть. Такие сооружения иногда утепляют изнутри, особенно если зимы суровые, а уровень воды в колодце высокий.

Открытая конструкция представляет собой навес с открытыми или частично открытыми сторонами. Для безопасности и защиты воды от мусора устье колодца желательно перекрывать съемной крышкой.

Как сделать оголовок своими руками?

Предлагаем вам рассмотреть пошаговую инструкцию по строительству. Будет 3 вариации того, как построить домик, а именно каркас:

• из бревна;
• бруса;
• металла.

Постройка из бревна

По сути, бревенчатое строение возводится без каркаса. Необходимо иметь требуемое количество оцилиндрованных бревен. В конструкции будет 4 стенки и уложенные крест-накрест.

Еще установится ворот, двускатная крыша и настил кровли. Процесс создания каркаса из сруба сводится к следующему:

1. Формируется нижняя часть. Сразу устанавливаются боковые стойки.
2. После складывается сруб.
3. До верхнего уровня бревна с четырех сторон будут равными.
4. При формировании кровли торцевые части идут на уменьшение по принципу матрешки.
5. С торцевой стороны на опорные столбы обязательно монтируется прут для ворота.
6. В завершение работ остается сделать обрешетку из бруса для кровли и перекрыть ее металлочерепицей.

Каркас из бруса

Определившись с размерами, необходимо собрать каркас из бруса сечением 50 × 100 мм. Полученную основу деревянного домика позднее будет обшиваться. Процесс работы следующий:

1. Определив боковую часть сооружения, фиксируете с двух сторон брус (столб опоры). Его размер будет определять высоту всего сооружения. Учтите, что на эти опоры будет закрепляться ворот.
2. Собирается каркас, который сразу очертит будущую форму строения. Самый простой вариант – квадрат.
3. С каждой стороны изготавливается рама из бруса. Между собой балки соединяются металлическими уголками и саморезами.
4. Оголовок может не перекрывать видимую часть бетонного кольца. В таком случае необходимо из бруса изготовить каркас по виду двускатной кровли.
5. При таком варианте крепление бруса будет осуществлено анкерами к бетонному кольцу.
6. В каркасе обязательно должны быть элементы для создания жесткости.
7. Из бруса также изготавливаются стропила.

Каркас из металла

Использование металла позволит изготовить оголовок для колодца высокого качества и долговечный. В основе будет использоваться профильная или круглая труба. Для формирования основы можно использовать нержавеющий профиль. Особенности работ сводятся к следующему:

• Анкерами закрепляются две стойки опоры из профильной трубы, которые определят высоту каркаса на колодец.
• К столбам опоры привариваются трубы в горизонтальном положении. Они должны быть уложены на верхний край бетонного кольца.
• Верхний уровень будет иметь квадратную форму. С двух сторон он прикрепляется к вертикальным столбам опоры.
• Формируется скат будущей кровли. От верха опорного столба вниз по диагонали опускается труба и приваривается к углу уложенной внизу квадратной секции. Так делается с каждой стороны.
• Обязательно привариваются распорки для придания конструкции жесткости.
• Формируется проем для будущей установки дверцы.

Типы (виды) домиков для колодца

Домик может быть открытый и закрытый, закрытый домик можно ещё и утеплить, чтобы вода точно не замёрзла зимой.

Начнём с самого простого варианта домика для колодца своими руками. Процесс хорошо описан на видео ниже.

Этот вариант довольно хорошо показывает конструкцию домика и его довольно просто сделать своими руками, пойдём дальше.

«Открытый» тип колодца из досок, достаточно простой вариант, конечный вариант показан на видео ниже, так же рассмотрев узлы креплений можно построить такой домик самостоятельно.

На видео ниже хорошо показан процесс подгонки и соединения деталей простого деревянного каркаса домика. Зашивается такой каркас влагостойким листовым материалом и в данном случае отделывается вагонкой и красится.

На видео ниже показан домик для колодца, задекорированный диким камнем, а, точнее, не сам домик, а нижняя его часть, кольцо.

Такой декор делается не сказать что бы просто, подробно о кладке натурального камня можно узнать в одной из статей.

Процесс создания конструкции

Рассмотрим самую простую модель колодезного домика, которую довольно несложно смастерить своими руками.

Подготовка инструментов и материалов

Какой бы проект вы ни выбрали, важно позаботиться о том, чтобы под рукой были не только все необходимые материалы в достаточном количестве, но и нужные инструменты:

• ножовка или электролобзик;
• деревообрабатывающий станок (если его нет под рукой, то вполне подойдет дисковая пила);
• молоток;
• отвертка;
• уровень, рулетка;
• доски обрезные;
• брус;
• шифер;
• саморезы и др.

Выбирая подходящие материалы, не забывайте о том, что оформление домика не должно «выбиваться» из общей картины: дома и участка. Вид дерева или камня должен соответствовать материалам, использованным для отделки дома. Можно использовать остатки строительных материалов либо же купить похожие на те, что использовались при постройке дома.

Возведение домика для колодца

Возведение каркаса и крыши

Прежде чем приступать к строительным работам, необходимо осуществить все замеры и сделать чертеж будущего домика, либо же найти фото готовых чертежей в интернете. Помните, что даже самая простая конструкция должна содержать следующие элементы: каркас, фронтоны и обшивку, стойку, конек, ворот и скаты крыши.

Стоит отметить, что многие не используют каркас – крышу ставят прямо на колодезное кольцо. Но для более завершенного и эстетичного вида лучше выбрать каркасную конструкцию, тем более, что соорудить ее достаточно просто. Рассмотрим пошагово процесс создания каркасной основы:

• Делаем все необходимые замеры. Обязательно измеряем наружный диаметр колодезного кольца.
• Приступаем к запилу досок и бруса: подготавливаем 4 стойки шириной 10 см и столько же досок для обвязок (ширина около 14 см).

Совет. Не следует использовать как массивный брус и доску – конструкция получится очень громоздкой, так и очень тонкий – конструкция получится, наоборот, хрупкой и ненадежной.

• После того как закончите запил, детали обвязок прикрепите саморезами к стойкам. Учтите, что саморезы должны прочно соединять между собой все детали, поэтому используйте крепежи длиной не менее 10 см.
• Мастерим стропильные фермы (доски используем прочные, шириной около 4-5 см и длиной не менее 1,6-1,8 м), используем 8 укосин и 3 ригеля. Итак, обрезаем стропила (можно под углом), вверху соединяем их друг с другом саморезами.
• На стропилах делаем небольшие вырезы в местах крепления с верхней подвязкой и крепим их на каркас.
• Устанавливаем укосины, укрепляя тем самым конструкцию. Готовые стропильные фермы соединяем коньком из двух досок.
• На готовую крышу стелим рубероид, сверху монтируем шифер. Угловые соединения закрываем ветровыми досками.

Подготовка деталей: дверца и ворот

Для ворота (веретена) нам понадобится кусок бревна. Его длина должна быть на 4 см меньше расстояния между стойками. По центру торцов необходимо просверлить два отверстия глубиной около 5 см. На торцах ворота фиксируем пластины из металла саморезами.

В левое отверстие в торце вставляем металлический прут длиной около 10 см (его часть должна выступать наружу), в правое – согнутый прут, чтобы было удобно браться руками.

Домик защитит колодец от замерзания и попадания мусора

В стойках проделываем отверстия, вставляем туда втулки и продеваем концы прутов ворота. Втулки обязательно смазываем солидолом для предотвращения скрипа.

Дверку для домика изготовить проще простого: нам потребуется лишь несколько досок шириной около 20 см (длина выбирается, исходя из общих размеров домика), из которых мы сделаем некое подобие щита. Соединяем доски друг с другом небольшими брусочками шириной около 2,5-3 см (двух будет вполне достаточно). Для придания дверце жесткости фиксируем дополнительный брусок диагонально. Остается лишь прикрепить к дверке ручку, защелку и поставить дверь на петли.

Завершающий этап – обработка всей конструкции специальными защитными составами, которые сохранят внешний вид домика и предотвратят гниение дерева.

Мы рассмотрели с вами подробно процесс создания колодезного домика своими руками при помощи минимального количества материалов и инструментов. Желаем вам вдохновения и качественного результата работы. Удачи!
