Типичные размеры гаражных ворот
Полезный совет! Чтобы у вас получилось узнать более точные габариты гаража еще во время планирования его строительства, следует выполнить замер машины и добавить с каждой стороны по 50 см. По средним данным, ширина легкового автомобиля без учета зеркал составляет 1.8 метра. Если сюда прибавить по 0.6 метров, получится размер 2.3 метра.
Стандарты ширины составляют для гаражных ворот, и они напрямую будут зависеть от типа используемого вами транспорта, которое будет расположено там для хранения:
- Если в гараже предполагается хранение такого транспортного средства, как мотоцикл/скутер, то ширина ворот должна быть хотя бы 1.85 метров.
- Для легковушки хватит ширины в 2.5 метра.
- Ширина ворот проема гаража, где планируется хранить джип или микроавтобус, должны быть хотя бы 4.85 метра.
Что же касается строительства гаража, в котором можно будет хранить по два автомобиля, то регламенты и строительные нормы не имеют четких границ, а также размеров гаражных ворот легкового автомобиля в количестве двух штук. В таком случае, как показывает практика, идеальная величина ворот 4.85 метра. Пространство для въезда автомобиля будет меньше, нежели сам проем, и какое-то место будет занимать каркасная конструкция ворот. Данный момент следует учитывать при проектировании дома и пристройки в виде гаража.
Помимо самих размеров каркаса для ворот следует позаботиться о том, чтобы было пространство для привода, направляющих, а если гараж будет иметь ворота секционного типа, то проектом были предусмотрены воротные полотна.
При изготовлении любого типа ворот для такого строения, как гараж, следует учитывать такие показатели:
- Высота и ширина проема.
- Наличие свободного пространства, для закрытия и открытия створок, если речь идет о распашных воротах.
- Высота притолка – это имеется виду расстояние от потолка до проема.
- Минимально допустимый зазор от проема до боковых стенок.
Теперь стоит рассмотреть еще один тип ворот.
Компании-производители
Сегодня популярны ворота для гаража подъемного типа. Основным достоинством конструкции считается надежность в эксплуатации. Стандартные размеры подъемных гаражных ворот у изготовителей отличаются. Популярными являются производители, подробно описанные на нашем сайте в разделе Vorota:
- Hormann (Херман). Минимальный размер – 2,2х1,88 м, максимальный – 6х3 м. Шаг изменения равен 12 см.
- DoorHan (Дорхан). Длина бывает 2,5, 2,75 и 3 м, высота – от 2,2 м с размером увеличения 10 см. Существует множество комбинаций разных размеров ворот. Но необходимо учесть, что в конструкции используются различные типы направляющих. То есть ограничена возможность увеличения размеров.
- Ryterna (Ритерна). Ширина бывает 2,5 и 3 м. Варианты высоты – 2,15, 2,26 и 2,37 м. Так, компания изготавливает шесть стандартных типоразмеров.
- Alutech (Алютех) изготавливает самое большое количество разных типоразмеров. Ширина – от 2,2 м, высота – от 2,9 м. Обе характеристики могут увеличиваться с шагом 12 см, создавая огромную линейку разных размеров.

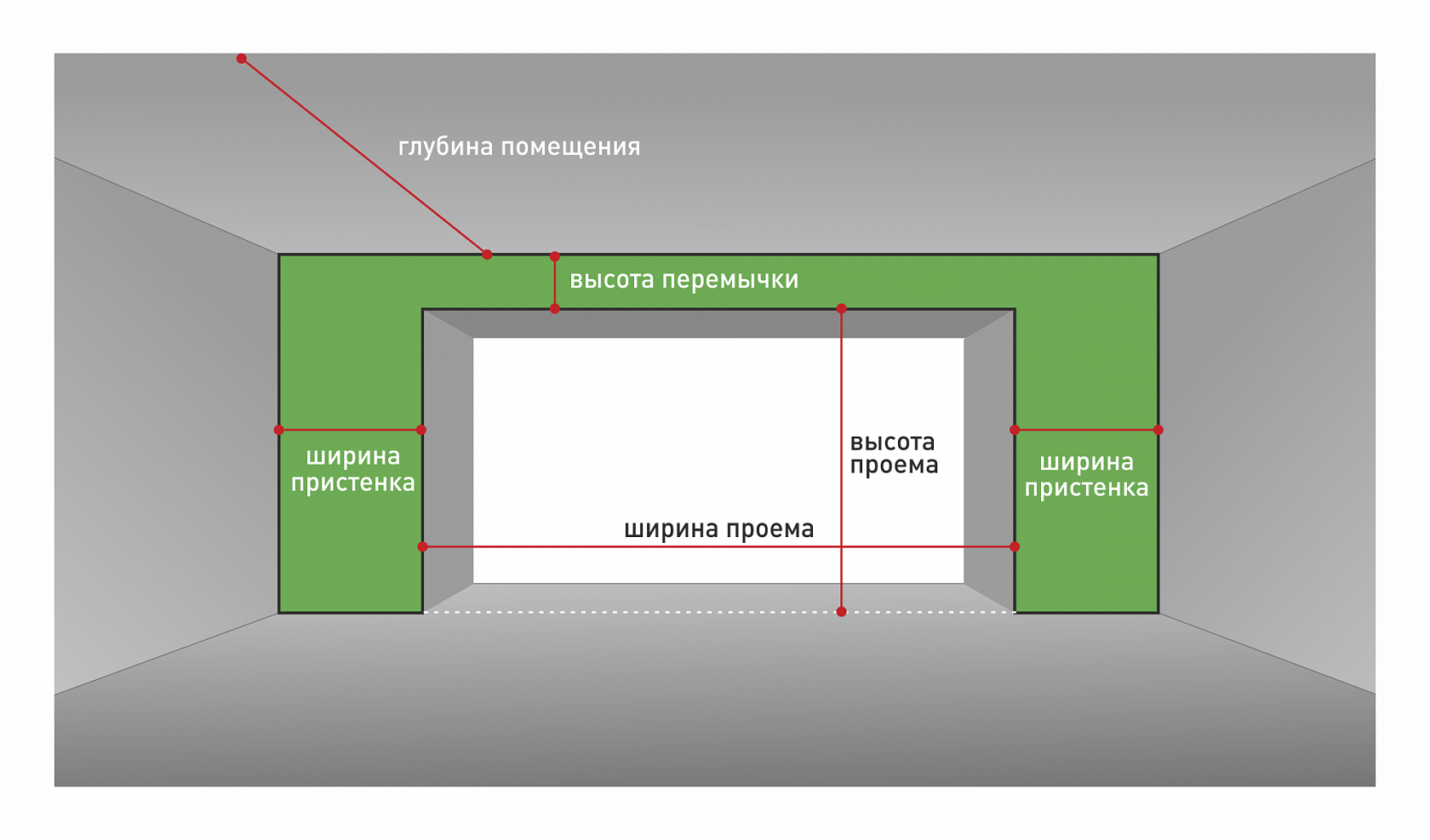

Обозначение габаритов на схеме
Чтобы определить массу, можно сделать самостоятельный расчет: примерно на 1 м2 приходится 14 килограммов. Во время расчета нужно учесть, что у различных изготовителей полотна из железа отличаются в силу разных особенностей технологии производства.
Ширина и высота проема
Единых стандартных размеров ворот нет. Как нет общих стандартов размеров транспортных средств. Потому производители изготавливают множество типоразмеров гаражных ворот с учетом определенного шага увеличения. Это позволяет выбрать вариант почти для любой машины.
Общие размеры ворот
Выбор правильной конструкции и размеров – основная составляющая при проектировании гаража. Это поможет избежать многих проблем:
- Заклинивания механизма с дальнейшим ремонтом.
- Образования трещин на участках примыкания.
- Проседания створок, неплотного прилегания друг к другу.
Во время определения размеров ворот требуется опираться на модель машины. Так, шестая марка Жигулей по ширине 163 см, а кроссовер Audi Q3 – 183 см.
Отличие несущественное, но ГАЗель больше по ширине «шестерки» на 55 см. Это влияет на высоту и ширину требуемого въезда. Чтобы точно рассчитать минимальный размер, нужно добавить по 350 мм с левой и правой частей.
Дополнительные факторы для определения размера воротных конструкций:
- Способ заезда, его месторасположение.
- Вид и предназначение гаражного помещения (для промышленного производства, частного дома).
- Сколько транспортных средств планируется размещать.
- Компания-изготовитель (каждая имеет собственные стандарты).
- Конструктивные отличия разных видов полотен.
Стандартный размер ворот для гаража
Каждый производитель ворот имеет собственные типовые габариты и свой шаг в размерной таблице. Однако если вы покупаете изделия под заказ, то можете выполнить замеры самостоятельно с учетом следующих нюансов:
- Размеры «железного коня». Если вы планируете в будущем менять автомобиль, то разумно будет заказать ширину и высоту ворот «с запасом» еще на этапе проектирования.
- Планировка земельного участка. Проанализируйте траекторию подъездных путей, а также угол поворота автомобиля при заезде в гараж – возможно, вам понадобятся более широкие ворота, чем в стандартной ситуации.
- Порядок эксплуатации помещения. Довольно часто автовладельцы используют гараж для стоянки мотоцикла, хранения других вещей, что также следует учитывать.

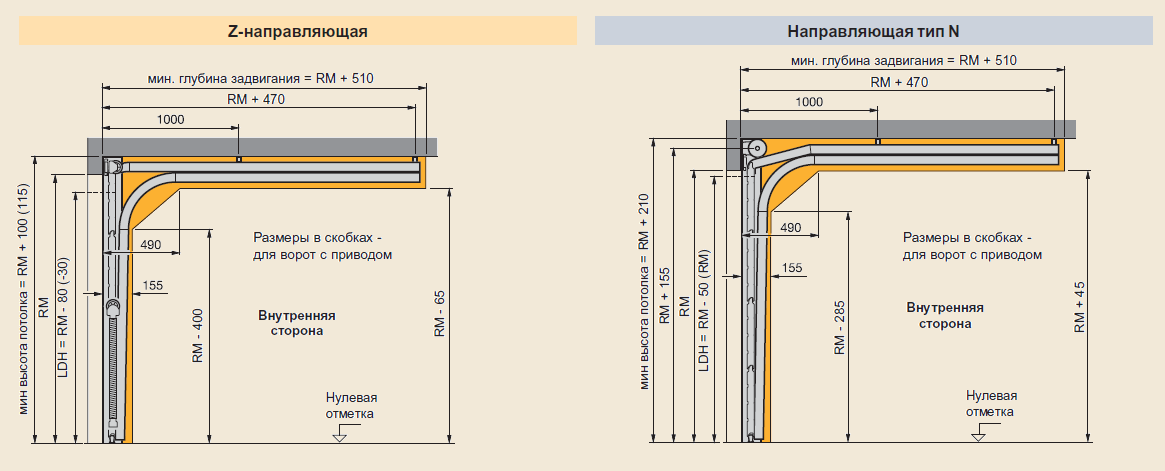

Особенности конструкции секционных ворот также накладывают свои требования и ограничения. Рассмотрим их:
- Глубина гаража. Для нормальной работы привода автоматических ворот необходим запас не менее 3300 мм.
- Боковые стенки. Расстояние от стены до края проема должно быть не менее 100 мм.
- Высота притолоки. Расстояние от края потолка до верха ворот берется около 250 мм.

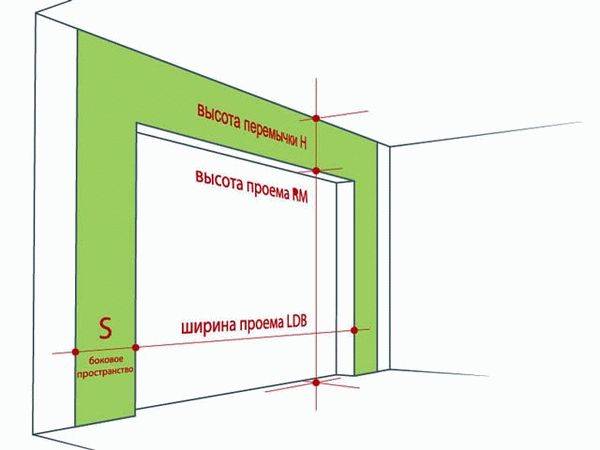

Размер ворот для гаража подбирается с учетом указанных на изображении параметров
Как самостоятельно рассчитать ширину ворот?
Виды ворот и их стандартные размеры
Перед определением размера изделия необходимо выбрать его тип, который может различаться по способу въезда, удобству и сложности открывания. Существуют автоматические – управляются дистанционным пультом. После выбора оптимального способа въезда можно приступать к определению размера гаражных ворот. Стандарт предполагает размещение одного автомобиля, но зачастую необходимо вместить два или более. В этом случае расширяют въезд и определяются с количеством проёмов. Он может быть один, но достаточно широкий, либо два поуже. Ширина одной большой секции должна быть не менее 550 см. Высота ворот гаража подбирается индивидуально, в зависимости от габаритов и типа автомобиля.
Рулонные подъёмные
Они представляют собой скручивающиеся в рулон при открывании алюминиевые пластинки. Складываются в специальный короб из плотного и защищённого от повреждений материала. Устанавливаются как внутри здания, так и снаружи. Механизм можно вмонтировать непосредственно в проем, однако, это уменьшит их высоту.
Рулонные воротаИсточник rollettpro.com
Управляются вручную и автоматически, зависит от выбранной комплектации и стоимости. При ручном управлении проем выполняется шире, тогда как автоматика позволяет немного сэкономить пространство
Важно, чтобы сложенные пластины не перекрывали часть проёма гаража. Минимальные размеры ворот – 80х80 см, максимальные – 1150х850 см. Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно
Для легкового транспорта вполне подойдёт размер от 250х210 по ширине и высоте соответственно.
Классические распашные
Самый распространённый и доступный вариант, представляющий собой две створки, распахивающиеся во двор или на улицу. Просты и надёжны в эксплуатации. Большинство производителей изготавливают их по индивидуальным размерам.
Подобрать высоту такого въезда проще, чем у остальных, за счёт дверей, которые не забирают лишние миллиметры при размещении
Важно учитывать тип автомобиля и будет ли на нем размещаться багажник сверху. Стандартный размер для легкового транспорта – 300х190 см
Распашной въездИсточник alumdevelop.ru
Распашные ворота производят из дерева или металла, также обивают сэндвич панелями. Чаще всего выбирают металл, так как он наиболее крепок и долговечен. К тому же за ним не нужен особый уход, чтобы сохранить изначальную прочность
При окончательном выборе важно учитывать дополнительное место для створок
Откатные ворота
Состоят из единственной створки, которая сдвигается вбок параллельно стене при открытии. Существуют и двухстворчатые откатные ворота, разъезжающиеся в разные стороны гаража. Минимальный размер для легкового автомобиля – 300х190 по ширине и высоте соответственно. В производственных зданиях они устанавливаются для размещения крупногабаритного транспорта, размеры могут достигать 3000 см по ширине и 4000 см в высоте.
Подъёмные цельные
Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.
Подъёмный въезд в гаражИсточник inforesist.org
Подъёмные секционные
Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.
Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.
Стандартные размеры производителей секционных ворот
Подъемно-секционные модели одни из самых популярных. На рынке они представлены несколькими марками, в каждой из которых свой типоразмер.
DoorHan
Компания DoorHan представлена на российском рынке тринадцатью моделями со стандартными размерами.
| Номер модели | Ширина х высота, мм |
| 1 | 2500х2115 |
| 2 | 2500х2215 |
| 3 | 2500х2390 |
| 4 | 2750х2115 |
| 5 | 2750х2215 |
| 6 | 2750х2390 |
| 7 | 3000х2015 |
| 8 | 3000х2215 |
| 9 | 3000х2515 |
| 10 | 3000х2640 |
| 11 | 2350х2115 |
| 12 | 2350х2390 |
| 13 | 2500х2515 |
Hormann
Этот немецкий производитель известен высочайшим качеством предлагаемых конструкций и гарантированным сроком эксплуатации до 5 лет. При этом компания предлагает свой собственный привод, который работает не на цепи, а на ременной передаче.

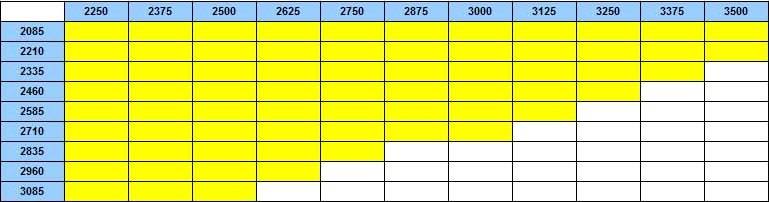

На фото ниже в таблице типоразмер секционных гаражных ворот от компании Hormann:
Alutech
Белорусские ворота для гаражей Alutech (Алютех) – известный в России бренд. Производитель сегодня предлагает широкую модельную линейку, которая разделена на две группы:
- Для бытовых гаражей.
- Для промышленных.
В первой группе две подгруппы: одна под брендом Classic, вторая Standard. Вот стандартные размеры секционных модификаций первой категории (Классик):

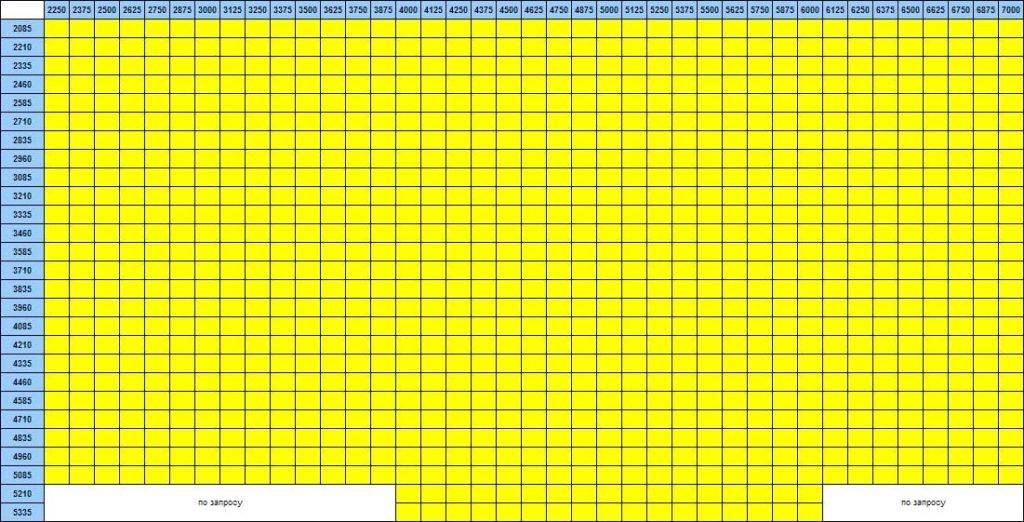

И стандартные габариты воротных конструкций Alutech Standard:
Что касается промышленных моделей, то здесь типоразмер огромен, в которых максимальная ширина конструкций доходит до 7 м, а высота до 5,5 м.
Рассчитываем ширину ворот в зависимости от количества и типа машин
Ручные расчеты позволяют оценить индивидуальные минимальные требования для комфортного въезда и выезда машин. Сравнив эти цифры с размерной сеткой производителей, легко подобрать оптимальный вариант.
На один легковой автомобиль
По высоте выбирается комфортная цифра для прохода человека – 2-2,2 метра. В такой проем проедет любой легковой автомобиль, даже с багажником.
Допуск для прямого въезда – 0,2-0,3 метра, если под углом – 0,4-0,5 метра.
На две машины
По высоте требования не меняются. Для двух авто сначала решают, будут ли делать отдельные ворота или установят общие. Если ставят единые, то нормальная ширина для пары легковых автомобилей – 4-5 метров. На зазор между машинами оставляют 0,5 метра.
Для джипа
Внедорожник или микроавтобус отличаются от легкового автомобиля большей шириной и высотой. Формула для расчета не меняется. По ширине оптимален проем в 2,8 метра. По высотным габаритам предпочтителен проем 2,5 или 3 метра.
Для грузового транспорта
Особенность расчета проема под Газель связана с большой длиной авто. Если длина транспортных средств – до 8 метров, то параметр ширины при прямом въезде – 1 метр, а под углом – 1,5 метра. Для большей длины поправки, соответственно, составляют 1,2 и 2,0 метра.
При парковке двух машин расстояние между ними должно быть не менее 0,7 метра.
Размеры гаража на 2 машины с одними воротами и двумя
Ранее для большинства людей наличие в семье двух автомобилей воспринималось как недоступная роскошь, но сейчас это уже вполне распространенное явление. Разумеется, под два автомобиля нужен один гараж, но встает вопрос – какие и сколько делать ворот для гаража на две машины?
Давайте попробуем разобраться какой должен быть размер ворот на гараж на две машины.
Размер ворот гаража на две машины:
Гараж на две машины с одними воротами, по мнению некоторых людей, более эстетичен. Такие ворота дают большое пространство для маневров при въезде и выезде из гаража. Помните, что выше была выведена оптимальная ширина проема для одной машины в 2,5 метра? В случае ворот для одной машины эту цифру можно просто перемножить на два и получить 5 метров.
Но это средняя цифра, минимальной же считается 4,8 м. Некоторым проем в 5 метров может показаться недостаточным – слишком мала пространства между двумя автомобилями.
Потому, размеры гаража на две машины с одними воротами (если позволяют габариты) — ширина 5,5 или 6 или даже более метров. Но их установка потребует решения нескольких непростых задач:
- Такие ворота должны обладать большой жесткостью, иначе они могут деформироваться под своим же весом.
- Требуется обеспечить хорошую теплоизоляцию, так как через такой проем тепло может уходить особенно быстро.
- Желательно снабдить калиткой – открывать их ради каждого похода в гараж нерационально.
- Механизмы открывания должны быть очень надежными – иначе есть риск запереть сразу два автомобиля.
Что же касается двух отдельных ворот в двухместный гараж – тут все весьма просто, нужно лишь взять двое стандартных ворот (или нестандартных, а с нужными вам шириной и высотой) и установить на расстоянии в 0,5-1 м друг от друга.
Оптимальные размеры гаража на 2 машины с 2 воротами:
Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.
Заключение: На этом моменте, пожалуй, можно закончить статью. Мы были рады помочь вам с выбором ширины ворот для гаража и высоты. Помните, главный критерий в этом деле – ваше собственное удобство.
Ширина и высота ворот в зависимости от типа автомобиля
Разберем какие размеры ворот оптимальны для разных автомобилей.
Легковой
Высота должна быть удобной для прохода даже высокого человека, поэтому правильно выбрать в пределах от 2 до 2,2 м. Этого показателя хватит для заезда легкового автомобиля с багажником.
Кроссовер (джип), микроавтобус
Внедорожник, как и микроавтобус, всегда больше обычного легкового автомобиля.
Поэтому по ширине нормальным показателем станет 2,8 м. По высоте – от 2,5 м до 3 м.
Яркий пример – Тойота Ленд Крузер модели J200. Параметры автомобиля (длина, ширина, высота) – 4,95*1,97*1,88 м. Подходящие габариты ворот под такой внедорожник – 3*2,5 м.
Грузовой (ГАЗель)
Гараж под грузовую ГАЗель отличается большей длиной, что связано с параметрами самой машины.
Если длина авто составляет до 8 м, то при условии прямого заезда хватит ширины в 1 м, с угловыми поворотами показатель придется увеличивать до 1,5 м. Для более габаритных грузовых машин создается конструкция больших размеров.
Фура и автобус
Возводить капитальный гараж для такого транспорта в частном доме нецелесообразно. Дешевле и проще ставить машину на автостоянку.
Такие строения используются промышленными, сельхозпредприятиями для размещения КАМАЗов, бортовых машин, фур.
Не имеют ограничений по ширине гаражи в службе МЧС, где одновременно ставятся несколько пожарных машин.
То же самое касается троллейбусного, автобусного депо.
Размеры ворот секционного типа
Есть огромное количество секционных типов ворот для гаража, и отличаются между собой они спецификой создания, а также требованиями к монтажу. Но все же минимально разрешенная высота составляет в таких моделях 1.8 метра. И тут сразу следует обозначит, что для высокорослого человека не будет комфортно каждый раз проходить через такой проем, поэтому лучше сделать конструкции с высотой в 2 метра. Секционные механизмы будут работать по такому принципу – гибкое полотно роллетов заезжает благодаря тому, что на нем есть шарниры для потолка помещения.
Это и диктует условия для размеров сооружения:
- Требуется достаточно пространства под потолком для того, чтобы помещать подъемный механизм.
- Зазор между проемом и потолком должен быть не меньше 12 см.
- От боковых сторон проема до стен помещения должно оставаться минимум по 10 см.
После того, как будут выбраны требуемые размеры проема ворот, следует приступать к выбору модели. На строительном рынке их более чем достаточно.
Мы же предлагаем вам рассмотреть лучшие варианты:
- Аlutесh;
- Rutеrnа;
- DооrНаn;
- Тесsеdо.
Заметим и то, что каждый из производителей выбирает модели и делает их по определенным технологиям, которые будут диктовать эксплуатационные особенности изделия и способ монтажа. Общие требования следующие – величина притолоки должна быть от 12 до 19 см, а боковины минимум в 10 см. Помимо этого, стандартный размер гаражных ворот секционного типа тоже может быть регламентирован технологиями каждого производителя. Например, у DооrНаn есть не одна, а две серии изделий, и устройства из первого типа имеют большую высоту, т.е. 2.7 метра, и по ширине все 3 метра. Величина притолки и боковины составляет 10 и 12 см.
Второй тип моделей выполняется с расширенными размерами, а именно когда величина составляет 5.5* 3 метра, а боковина составляет минимум 10 см и притолок 12 см. Еще при производство возможно заказать по своим размерам. Правда, в таком случае цена на изделия будет завышена.
Откатные (сдвижные)
Еще один тип автоматических ворот для гаража — откатные или сдвижные. По названию уже понятно, что плотно сдвигается в сторону. Вот в этом и состоит их основная особенность — рядом с проемом должно быть свободное пространство размером на 1,5-2 метра больше чем ширина ворот. Сюда будет сдвигаться полотно. Так как масса полотна большая, обычно используют привод.
Эта особенность сильно ограничивает область использования откатных ворот
Виды откатных ворот
По конструкции сдвижные ворота бывают:
Консольными. В этой конструкции основная нагрузка от полотна ворот приходится на консольную (несущую) балку, которая может располагаться вверху, внизу или посередине плотна. В сечении она напоминает букву «П», внутрь нее вставляются ролики, которые закреплены на специальной подставке. При движении ролики скользят по балке, полотно сдвигается. В этой конструкции важна хорошая балансировка, тогда проблем с эксплуатацией не возникает, такие автоматические ворота могут использоваться десятилетиями. Минус этого типа откатных ворот — в сложной реализации, необходимо рассчитать и изготовить само полотно ворот с противовесом, установить опорную конструкцию (забетонировать).
Подвесными. Несущая балка располагается вверху, по ней тоже движутся ролики. Но, в этой конструкции, ролики прикреплены к полотну ворот и находятся сверху. То есть, ворота фактически висят на балке. Простая в реализации конструкция, хорошо ведет себя при эксплуатации. В случае с установкой на гараже имеет один существенный недостаток — ее практически невозможно утеплить до нормальной степени.
- Откатные по рельсу. В этой системе все наоборот. Несущая балка/рельс находится на уровне земли. Ролики также передвигаются по направляющей, но прикреплены к полотну ворот снизу. Это — самая простая конструкция, но и самая проблематичная в эксплуатации: направляющая забивается грязью, полотно ворот при движении часто перекашивается.
Полотно ворот делают обычно из листа металла, можно использовать обычную листовую сталь, профилированный лист, набить на раму доски и т.п. тут ограничений нет. Другое дело что для гаража важна сохранность, так что чаще всего ставят листовой металл. Но ворота при этом получаются тяжелые, что надо учесть при выборе мощности движка.
Достоинства и недостатки
Вообще, все откатные/сдвижные ворота не в состоянии обеспечить должную степень теплоизоляции. Они должны двигаться свободно вдоль стен, потому плотное прилегание обеспечить не получится. Можно поставить уплотнители, но они должны быть очень эластичными. И это кроме того, что рядом с воротами в одной плоскости должен быть кусок стены/забора/свободного пространства — чтобы была возможность
Поэтому, если и рассматривать откатные ворота как гаражные, то только для холодного гаража. При этом конструкцию на рельсе в земле использовать не стоит вообще. Во-первых, она неудобна, так как придется переезжать ее и она будет забиваться. Во-вторых при таком устройстве внутрь будет заметаться снег, затекать дождь — ролики имеют довольно большую высоту и никак этот зазор не герметизируешь.
Имеют сдвижные автоматические гаражные ворота и достоинства:
- Высокая стойкость к взлому. Полотно может быть из листовой стали, что является хорошей защитой от проникновения.
- Стабильность работы. Отказы возможны только при повреждении несущих балок, что в консольной и подвесной конструкции большая редкость.
Независимость работы от наличия/отсутствия снега.
- Низкая возможность отказа за счет обледенения конструкции.
- Откатные ворота любой системы можно сделать своими руками — от самого начала, до самого конца. Купить придется только привод с пультом управления, металл, ролики, части опорной системы. Если автоматические ворота с пультом не нужны, можно приспособить любой двигатель с низким числом оборотов.
В общем, автоматические откатные ворота подходят далеко не для всех гаражей. Они идеальны, если холодный гараж имеет выход непосредственно на улицу и его проем находится на одном уровне с забором. Подойдет также неотапливаемый отдельностоящий (если рядом есть достаточно свободного места и открытые ворота не мешают движению по участку). Во всех других случаях надо подбирать другую конструкцию.
Размеры гаражных ворот для легкового автомобиля
Ворота на гараж, размеры, цена которых зависят от количества авто, необходимо разместить в помещении. Также от выбранного типа конструкции (рулонная, секционная, распашная) с механическим или автоматическим типом управления зависит стоимость приобретаемой въездной системы.
Проем для легкового автомобиля должен обеспечивать свободный проезд, при выборе конструкции следует учитывать расположение ее деталей над проемом или по обе стороны от въезда, какой формы перекрытие, и с учетом этого планировать покупку той или иной модели. Все нюансы по выбору вы можете возложить на наших менеджеров и замерщика, которые подготовят вам для согласования готовое решение.
