Требования к подключению
Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:
- чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
- если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
- запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
- при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.
Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.
Светодиод SMD 5630: особенности и характеристики
Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.
SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.
В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.
Конструктивные особенности
SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм.
Электрический контакт осуществляется через 4 вывода, как показано на рисунке.
Они имеют следующее назначение:
- 1 – катод;
- 2 – катод;
- 3 – анод;
- 4 – не задействован.
По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.
Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.
Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.
Технические характеристики
Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.
Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.
Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.
Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%
В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль
На следующем графике показана зависимость светового потока от величины прямого тока
Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C
На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.
Область применения
Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.
Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.
Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.
К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.
Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.
Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.

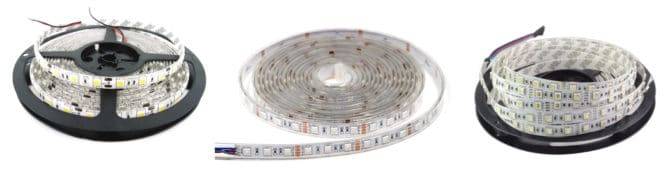

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Типоразмеры SMD-компонентов
Что такое реле: принцип действия, виды и область применения
Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.
smd резисторы
| Прямоугольные чип-резисторы и керамические конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | H, мм (дюйм) | A, мм | Вт |
| 0201 | 0.6 (0.02) | 0.3 (0.01) | 0.23 (0.01) | 0.13 | 1/20 |
| 0402 | 1.0 (0.04) | 0.5 (0.01) | 0.35 (0.014) | 0.25 | 1/16 |
| 0603 | 1.6 (0.06) | 0.8 (0.03) | 0.45 (0.018) | 0.3 | 1/10 |
| 0805 | 2.0 (0.08) | 1.2 (0.05) | 0.4 (0.018) | 0.4 | 1/8 |
| 1206 | 3.2 (0.12) | 1.6 (0.06) | 0.5 (0.022) | 0.5 | 1/4 |
| 1210 | 5.0 (0.12) | 2.5 (0.10) | 0.55 (0.022) | 0.5 | 1/2 |
| 1218 | 5.0 (0.12) | 2.5 (0.18) | 0.55 (0.022) | 0.5 | 1 |
| 2010 | 5.0 (0.20) | 2.5 (0.10) | 0.55 (0.024) | 0.5 | 3/4 |
| 2512 | 6.35 (0.25) | 3.2 (0.12) | 0.55 (0.024) | 0.5 | 1 |
| Цилиндрические чип-резисторы и диоды | |||||
| Типоразмер | Ø, мм (дюйм) | L, мм (дюйм) | Вт | ||
| 0102 | 1.1 (0.01) | 2.2 (0.02) | 1/4 | ||
| 0204 | 1.4 (0.02) | 3.6 (0.04) | 1/2 | ||
| 0207 | 2.2 (0.02) | 5.8 (0.07) | 1 |
smd конденсаторы
Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:
| Танталовые конденсаторы | |||||
| Типоразмер | L, мм (дюйм) | W, мм (дюйм) | T, мм (дюйм) | B, мм | A, мм |
| A | 3.2 (0.126) | 1.6 (0.063) | 1.6 (0.063) | 1.2 | 0.8 |
| B | 3.5 (0.138) | 2.8 (0.110) | 1.9 (0.075) | 2.2 | 0.8 |
| C | 6.0 (0.236) | 3.2 (0.126) | 2.5 (0.098) | 2.2 | 1.3 |
| D | 7.3 (0.287) | 4.3 (0.170) | 2.8 (0.110) | 2.4 | 1.3 |
| E | 7.3 (0.287) | 4.3 (0.170) | 4.0 (0.158) | 2.4 | 1.2 |
smd катушки индуктивности и дроссели
Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.
Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.
Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.
smd диоды и стабилитроны
Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.
| Диоды, стабилитроны, конденсаторы, резисторы | |||||
| Тип корпуса | L* (мм) | D* (мм) | F* (мм) | S* (мм) | Примечание |
| DO-213AA (SOD80) | 3.5 | 1.65 | 048 | 0.03 | JEDEC |
| DO-213AB (MELF) | 5.0 | 2.52 | 0.48 | 0.03 | JEDEC |
| DO-213AC | 3.45 | 1.4 | 0.42 | — | JEDEC |
| ERD03LL | 1.6 | 1.0 | 0.2 | 0.05 | PANASONIC |
| ER021L | 2.0 | 1.25 | 0.3 | 0.07 | PANASONIC |
| ERSM | 5.9 | 2.2 | 0.6 | 0.15 | PANASONIC, ГОСТ Р1-11 |
| MELF | 5.0 | 2.5 | 0.5 | 0.1 | CENTS |
| SOD80 (miniMELF) | 3.5 | 1.6 | 0.3 | 0.075 | PHILIPS |
| SOD80C | 3.6 | 1.52 | 0.3 | 0.075 | PHILIPS |
| SOD87 | 3.5 | 2.05 | 0.3 | 0.075 | PHILIPS |
smd транзисторы
Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.
Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки
smd 5630 и 5730
smd 5630 представляет собой однокристальный мощный прибор (см. таблицу выше), способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода – белый разной цветовой температуры.
Внешний вид и внутренняя схема светодиода 5630
Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

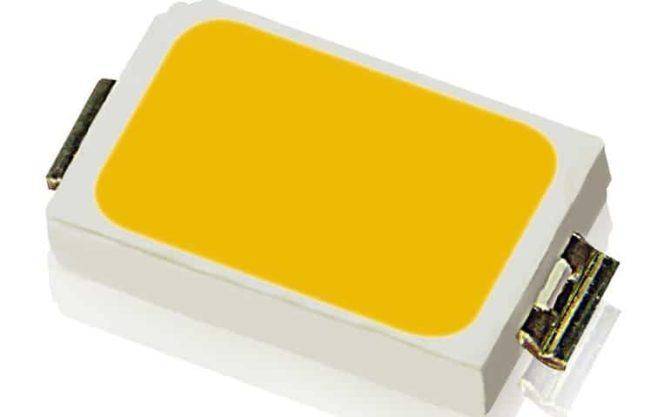

Внешний вид светодиода 5730
Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.
Автомобильная лампа на 5630 и стоваттный прожектор на 5730
Технические характеристики
Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.
Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.
Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.
Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.
Основные максимально допустимые параметры SMD 3528:
- Мощность рассеяния кристаллом, мВт – 150.
- Прямой ток, мА – 50.
- Импульсный (не более 0.1 мс) ток, мА – 200.
- Обратное напряжение, В – 5.
- Температура эксплуатации, °С – -40…+90.
- Температура пайки:
- паяльником – 350 °С/10 сек.
А теперь взглянем на характеристики светодиодов различного цвета свечения.
Основные характеристики для красных
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 620 | 635 |
| Сила света, мкд | IV | при прямом токе 20 мА | 200 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для желтых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 580 | 592 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для зеленых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 515 | 530 |
| Сила света, мкд | IV | при прямом токе 20 мА | 400 | 2 000 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для синих
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 460 | 475 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 600 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Чем 3528 отличается от 5050, 2835 и других светодиодов?
Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.
Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.
Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.
Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).
Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.
Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
Светодиоды мощные 3W
Яркие мощные светодиоды 3W – твердотельные полупроводниковые источники света с прямым напряжением от 2,2В до 3,6В и силой прямого тока до 700 мА. Световой поток при этом в зависимости от номинала варьируется от 25 лм до 220 лм, а мощность рассеивания составляет 3Вт.
Отличительными характеристиками представленных мощных светодиодов 3W являются их долговечность (срок службы достигает 50 000 ч) и низкий уровень энергопотребления.
Мощные светодиоды 3W представлены несколькими вариантами цветового свечения: красный, желтый, синий, зеленый, белый или теплый белый. Цвет свечения зависит от материала используемого кристалла.
Следует отметить мощные светодиоды 3W-R-RGB, трехкристальная конструкция которых предоставляет возможность излучения одним светодиодов трех различных цветов свечения: красного, зеленого или синего.
Корпус мощных светодиодов 3W изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы.
В качестве дополнительного теплоотвода используются алюминиевые подложки (так называемая плата для мощных светодиодов) в виде «звезды» («Star») или большие круглые подложки с возможностью одновременного монтажа нескольких светодиодов. Светодиоды без подложки называются «Emitter».
Поскольку процесс эксплуатации мощных светодиодов сопровождается рассеиванием тепла, что может привести к неработоспособности элементов, необходимо использовать дополнительное радиаторное охлаждение.
Подключение мощных светодиодов 3W выполняется с учетом полярности (катод и анод визуально маркируются на корпусе). Питание мощных светодиодов подается через ограничительный стабилизатор тока – драйверы питания или резисторы. Резистор при этом подключается на каждую цепочку последовательно соединенных светодиодов.
Повышенная рабочая температура среды составляет не более +75°С, пониженная рабочая температура – не ниже -30°С. Угол свечения широкий – 120°.
Применение мощных светодиодов 3W довольно разнообразное – от устройств полноценного освещения до подсветки аквариумов и оранжерей. Таким образом, мощные светодиоды 3W эксплуатируются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: уличное освещение, светодиодные лампы, автолампы, светодиодные прожекторы и фонарики, индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное и ландшафтное оформление зданий, искусственная подсветка бассейнов, аквариумов, оранжерей (используется спектр излучения, оптимальный для развития растений, аквариумных жителей и водорослей) и многое другое.
Более подробные характеристики, габаритные размеры, расшифровка маркировки, цоколёвка полярности мощных светодиодов 3W указаны ниже. Также дополнительно приведена характерная конструкция и схема подключения мощного светодиода 3W.
Гарантийный срок работы поставляемых нашей компанией ярких мощных светодиодов 3W составляет 2 года, что подкрепляется соответствующими документами по качеству.

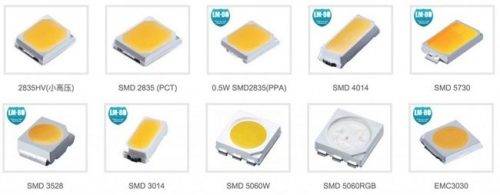

Маркировки LED-диодов
На светильниках обычно при помощи маркировки указываются типы светодиодов, используемых в нем. Какими могут быть виды этих световых элементов и каковы их особенности – вопрос, который требует разъяснений.
Светодиоды SMD
Расшифровывается маркировка светодиодов SMD как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Иными словами, такой LED SMD-прибор находится на поверхности светильника. Для примера можно взять световую полосу, над уровнем которой находятся именно такие SMD-диоды. Маркировка в виде чисел указывает на размеры светодиодов. К примеру, имеется название прибора – SMD 3528 LED (или 3528 SMD LED). Его размер 3.5 х 2.8 мм. Светодиодные полосы с такими диодами прекрасно гнутся, за счет чего очень удобны в случае установки. Также и их подключение не представляет никаких сложностей.
Многоцветная светодиодная лента
Светодиоды DIP LED
Еще один тип светодиода с очень похожими SMD-характеристиками. Выглядят они как цилиндр, размещенный по ленте. Отличается наличием хорошей силиконовой защиты. Цифровое обозначение указывает так же на размеры элемента (тот же пример, как и с SMD 3528). Применяется он только для стекла, к примеру, для полок гарнитура из этого материала. В отличие от ленты с SMD, светодиодная полоса с DIP сгибается не только вдоль, но и поперек.
SMD светодиоды – что это такое
LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.
Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.
SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».
Где и как используется
SMD LED — хороший выбор, когда необходим свет, при отсутствии более крупного светильника. Сверхъяркие диоды монтируются на платах, которые используются в крошечных устройствах, таких как беспроводные компьютерные мыши, пульты дистанционного управления, цифровые панели считывания (например, на посудомоечных машинах или микроволновых печах), цифровые часы или защитные панели клавиатуры.
По сравнению с классическими лампами накаливания светодиодные лампы как способны излучать белые оттенки света, так и могут распространять разноцветное свечение. Это преимущество позволяет использовать их как элементы декора, а не только как обыденные лампы для освещения.
Вместо того, чтобы потреблять энергию от электронных компонентов и расходовать ее в виде тепла (что означает выход из строя любой печатной платы), при активации она расходует ее как высококачественный свет. Сверхъяркие диоды долговечны и служат очень долго. Нередко сам светильник перестаёт функционировать задолго до того, как выйдут из строя все диоды.
Сверхъяркие диоды используются как основной компонент для SMD-лент. Среди разных видов имеются RGB-ленты. Их можно регулировать с помощью RGB-контроллера. В сочетании со светодиодными лампами Gauss светильники СМД создадут прекрасное и разнообразное освещение.
Электрические схемы подключения светодиодов
В этой части статьи рассмотрены способы подключения полупроводниковых источников света к сетям питания. Применение следующих правил и рекомендаций предотвратит повреждение и продлит срок службы светодиодов.

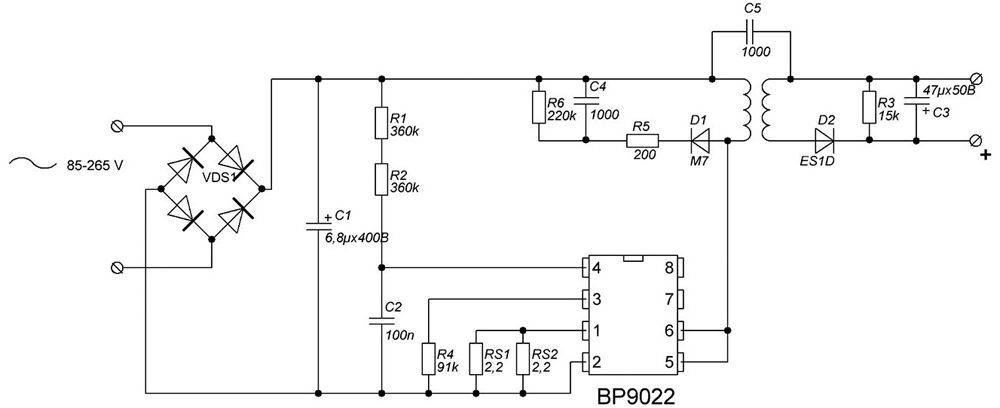

Подключение к сети 220 В
Вместо драйвера можно применить такой вариант подключения
Резистор R1 ограничивает силу тока. Конденсатор C1 – гасит колебания. Для расчета характеристик резистора используйте рассмотренный выше алгоритм.
Подключение светодиодов к сети питания 12 В
Эта схема подойдет для подключения светодиодов общей мощностью до 1 Вт
Она обеспечивает ток потребления до 245 мА, напряжение от 12 до 24 В. Исходя из приведенных параметров выбирают подходящие светодиоды.
Видео с пояснениями монтажа мощных светодиодов:
Watch this video on YouTube
Предыдущая ОсвещениеСхема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ
Следующая ОсвещениеКак сэкономить на качестве: розетки и выключатели, лучшие бренды производителей
Подробно о цветовой маркировке стабилизирующего диода
Маркировка стабилитрона
Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:
- буква или цифра;
- буква.
Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия. Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:
Пример маркировки микросхем
Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012). Обозначения цветовой маркировки приведены в следующей таблице.
Примеры обмана от китайцев
Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно завышают мощность. Многие со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.
Часто приходится консультировать и узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.
На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.
15W / 162 LED = 0,09W мощность на 1 лед
Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.
Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.
Завышенные характеристики, реально от 2 до 3 Ватт
Каким образом подключаются светодиоды: некоторые схемы
Основное правило при подключении, это наличие сопротивления. Его задача – не дать, при скачке напряжения, увеличенной силе тока спалить световой диод. Но его необходимо правильно высчитать. Сейчас попробуем понять, как это сделать.
Рассчитываем номинал сопротивления для светодиода
Для правильного расчета сопротивления для светодиода нам понадобится следующая формула:
R=(Uпит-Uпад)/I, где R – необходимое нам сопротивление; Uпит – входное напряжение; Uпад – номинальное напряжение светодиода и I – ток светодиода. Однако стоит помнить, что характеристики светодиода 3 Вт одного производителя могут не совпасть с параметрами идентичного, но изготовленного другой фирмой.
Прожектор на светодиодах с датчиком движения – удобно и экономично
Если же нет желания производить самостоятельно все вычисления, можно воспользоваться онлайн-калькулятором.
Подключение светодиода к сети 220 В: схемы и правила
Здесь необходим обычный диод перед источником света. Это значит, что можно, высчитав необходимое количество светодиодов и соединив их последовательно, включить в цепь перед первым из них диод VD1 1N4001. Этого будет вполне достаточно, чтобы избежать обратного пробоя. Однако о сопротивлениях перед каждым из светодиодов забывать нельзя.
Прекрасные ночники на светодиодах для дома
Статья по теме:
Параллельное и последовательное подключение – в чем разница
Последовательное подключение применяется для компенсации высокого напряжения. Иными словами, если у нас 2 лампы на 127 В, а напряжение в сети 220, мы можем соединить их последовательно, и они будут прекрасно работать. Если же их соединить в параллель, то они просто взорвутся.
На схеме это выглядит так. При последовательном подключении светодиодов анод одного из них соединен с катодом другого. Такая цепь продолжается до тех пор, пока суммарное напряжение светодиодов не совпадет или не приблизится вплотную к напряжению сети.
При параллельном соединении все аноды соединяются между собой, как и катоды.
Статья по теме:
Как подключить светодиоды к 12 В
Здесь принципиальных различий с подключением светодиодов к сети в 220 В нет. Разница лишь в количестве элементов и расчетах их сопротивлений. Но 12 В все же безопаснее. А значит, если у начинающего мастера нет опыта в подобных делах, лучше потренироваться на подключении светодиодов на 12 В.
Светодиоды на 12 В, как и лента, питаются через такой блок-стабилизатор
Статья по теме:
smd 5050
В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.
Трехкристальный светодиод 5050
Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.
Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:
- одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
- RGB и RGBW, имеющие три и четыре канала соответственно.
Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.
Светодиодные ленты 5050 одноцветная (слева), RGB и RGBW
