Как сделать Шкаф – кровать своими руками: схемы, чертежи, подробная инструкция – Обзор

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Читайте здесь: Мебель для бани в комнату отдыха: идеи обустройства бани и виды лучших современных элементов банного интерьера (110 фото)

Шкаф, кровать, диван-трансформер 3 в 1

Что собой представляет данное изделие? Днем шкаф и диван, а ночью кровать. Конечно, такая сложная конструкция будет состоять из: шкафа, подъемного устройства, крепежа, рамной конструкции.

Если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

• четыре борта из досок — это рама;
• штыри в раме нужно закрепить клеем;
• для усиления, по всему периметру прямоугольника, который получился, необходимо прикрепить рейку;
• основа кровати — это фанера или доски;
• для шкафа также необходима рама, которая изготавливается идентично с предыдущей версией для кровати;
• ножки классические — брусья;
• подъемное устройство выбирайте согласно своим желаниям (пружинный механизм тоже неплохо работает на данных кроватях).

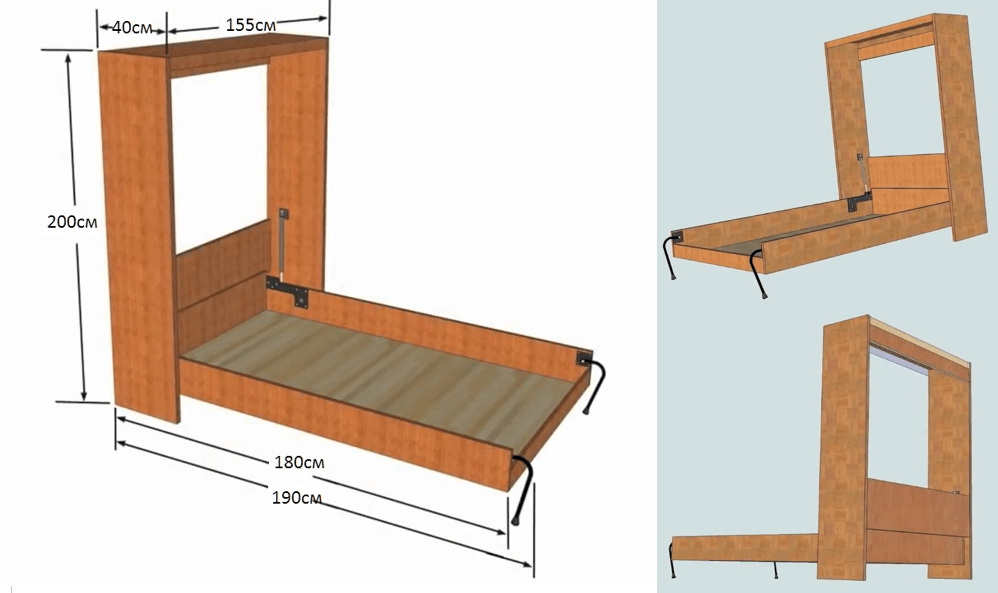

Чтобы сделать мебель-трансформер своими руками, нужен чертеж с точными замерами конструируемого изделия.

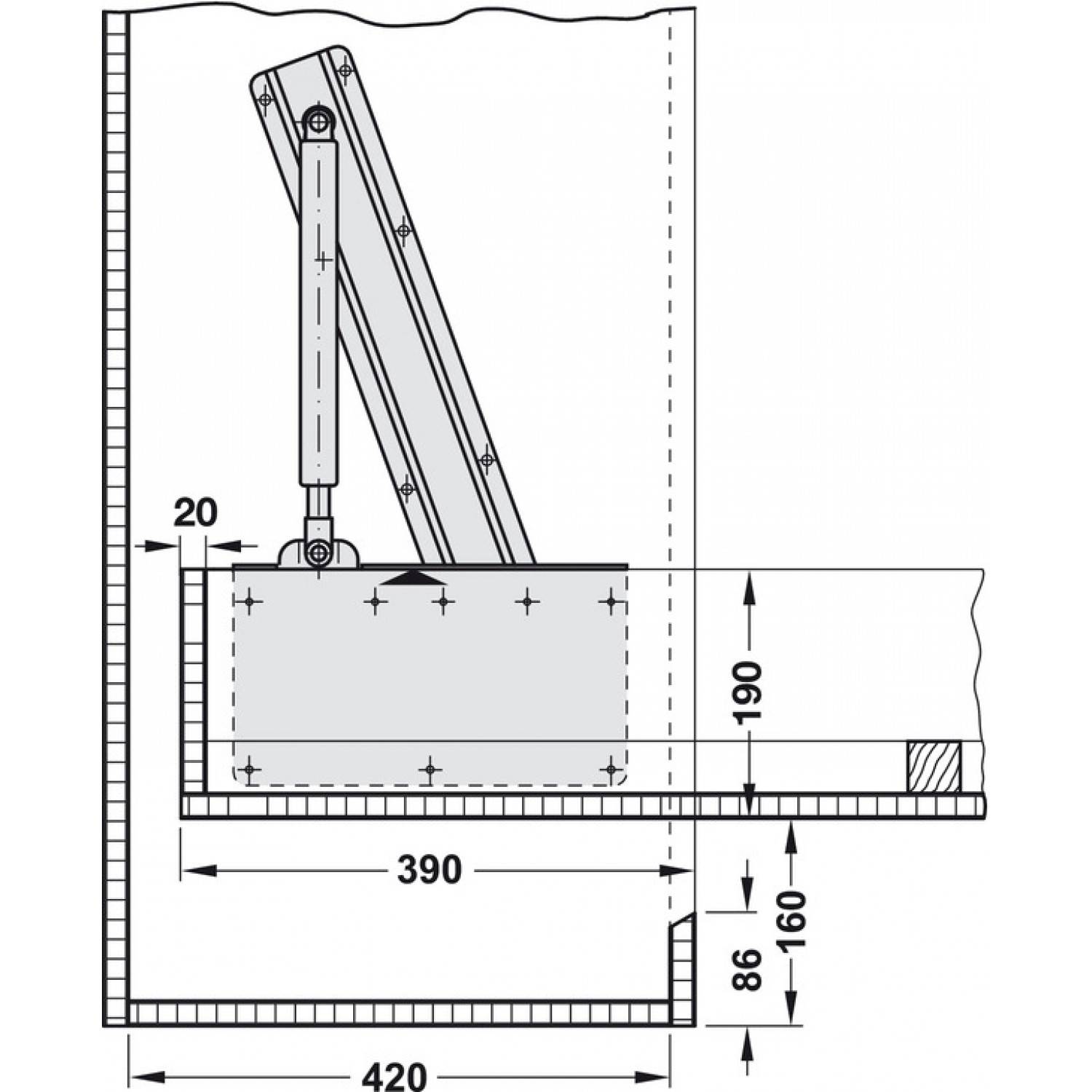

Как сделать механизм для мебели-трансформер

Видов подъемных механизмов на сегодняшний день, предостаточно на рынке. Рассмотрим оборудование, которое применяется для кроватей. Наиболее популярные устройства: механические и газовые пружины. Первые, работают с помощью натяжки пружин. Второй тип — амортизаторы пружины (газлифты). Еще есть петельный механизм — конструкция, где больше усилий прикладывает человек для поднятия кровати.

На данный момент производителями предлагается множество интересных вариантов.

Изготовить откидное устройство нелегко, но возможно, если придерживаться инструкции:

• из металлических частей изготавливаем верхнюю рейку (уголок);
• нижняя рейка — плоская (крепится к коробу);
• соединить рейки необходимо двумя металлическими, двигающимися (на болтах) вертикальными рейками, одна больше по размеру;
• покупаем, например, газлифт и крепим на металлическое основание.

Механизм трансформирующейся мебели быстро изнашивается, что может привести к ее преждевременному выходу из строя.

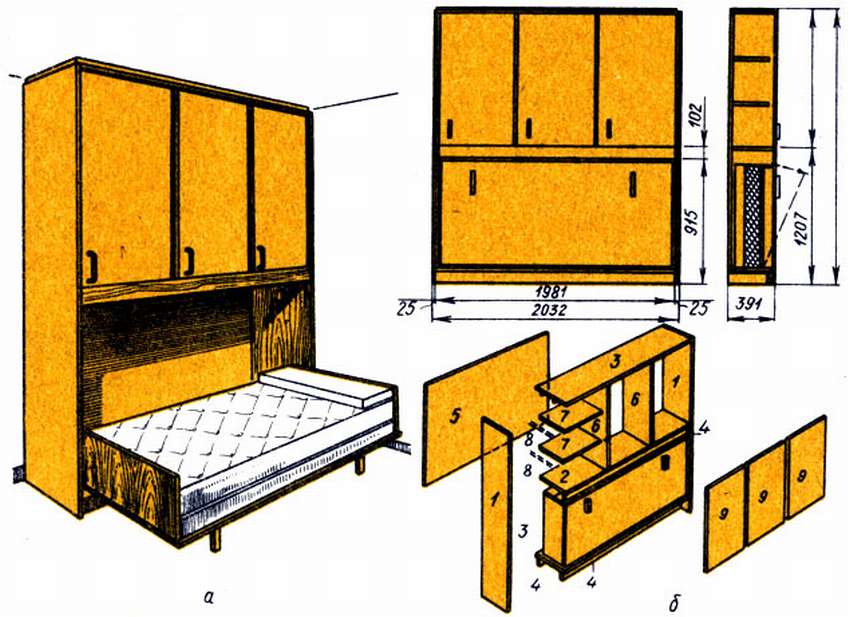

Чертежи и схемы

Прежде чем приступить к изготовлению и сборке кровати-трансформера, продумайте ее размеры, дизайн, материалы изготовления. Все это необходимо нанести карандашом на бумагу, не забывая указывать места соединения крепежными элементами.

Сделать чертеж кровати можно разными способами:

• самостоятельно, вооружившись карандашом и бумагой;
• с помощью специальных компьютерных программ, скачать которые можно в интернете;
• в специализированной компании, которая занимается изготовлением мебели;
• скачать из интернета готовую схему и усовершенствовать ее согласно вашим личным пожеланиям.

Совет: если закажете изготовление чертежа в специализированной компании, то получите вместе с ним и деталировку изделия, что упростит процесс изготовления и сборки.

Стоимость материалов

По окончании работ подсчитал понесённые мною расходы на изготовление мебели.

Затраты на изготовление панелей для сборки своими руками встраиваемой кровати в шкаф. Площадь МДФ толщиной 25 мм составила 11, 55 м2:

• боковые панели 45 х 220 см – 2шт;
• верхние вертикальная и горизонтальная панели 450 х 1740 мм – 3 шт.;
• нижняя стенка 50 х 174 см – 1 шт.;
• опорная горизонтальная панель 45 х 180 см – 1 шт.;
• боковые стенки 43 х 218 см;
• поперечные стенки 430 х 1760 мм;
• днище-фасад 1760 х 2180 мм;

Общая длина распила листов МДФ — 20 п.м. Отделка торцов – 34 п.м.

Мебельная мастерская выставила счёт на оплату материалов, за работу по распилу и торцеванию панелей:

11, 55 м2 х 400 руб. = 4620 руб.;

20 п.м. х 30 руб. = 600 руб.;

34 п.м. х 5 руб. = 170 руб.

Итого: 5390 руб.

Стоимость остальных материалов составила:

• подъёмный механизм с поворотной ножкой – 2 комплекта с крепежом = 3000 руб;
• металлические уголки 50 х 50 – 26 шт. = 52 руб.;
• дюбель рамный 10 х 122 мм – 2шт. = 16 руб.;
• конфирматы 50 мм — 16 шт. = 20 руб.;
• шурупы 30 мм — 40 шт. = 5 руб.

Всего стоимость материалов составила: 8483 руб.

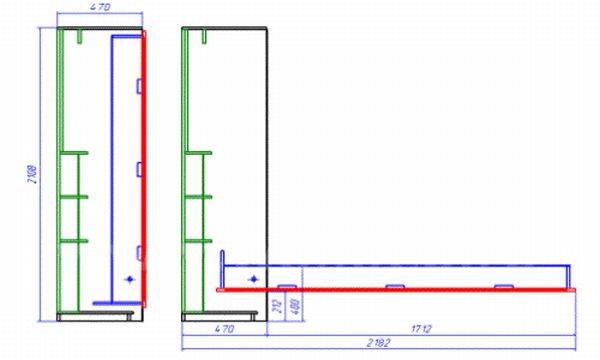

Деталировка шкафа-кровати

Схема и размеры указаны для толщины ДСП 18 мм, обработанном меламиновой кромкой толщиной 0,5 мм. Размеры ортопедического матраса предусмотрены как 2000х1600х220 мм. Сама конструкция рассчитана на матрас с металлической основной рамой – такие используются для изготовления кроватей с подъёмным ложем типа «тахта».

Пол и стены должны быть ровными хотя бы приблизительно (с дельтой не более 5 мм на метр длины), иначе вся конструкция будет расшатываться, ломая крепежи.

Итак:

• 2282х420 — 2 шт., боковины шкафа.
• 1695х420 — 2 шт., верх и дно шкафа.
• 1685х2235 – лицевая панель. Как правило, делается единой и лишь после декорируется накладными элементами, визуально «делящими» плоскость на несколько фальш-дверей.
• 2038х150 — 2 шт., боковины обвязки рамы матраса.
• 1605х150 — 2 шт., перед и зад обвязки рамы.
• 1690х350 — 2 шт., рёбра жёсткости. Поскольку короб шкафа собирается без задней стенки одно из них послужит изголовьем.

При заказе деталей вы должны выбрать вариант кромкования: либо фирма-распиловщик оклеивает их за отдельную плату, либо вы занимаетесь этим самостоятельно.

В последнем случае самоклеящаяся кромка прикладывается к торцу детали клеевой стороной вниз и проглаживается утюгом, нагретом на 3/4 мощности. После чего необходимо сразу провести несколько раз сухой тряпкой, чтобы как следует её прижать. Лишнюю кромку аккуратно обрезаем и зачищаем фаски наждачкой.

Примеры расположения в интерьере

Ворвавшись в дизайн жилых комнат и домов, шкафы-кровати помогают находить все больше и больше вариантов применений.

Недопустимо хранить в сложенном состоянии сыпучие, жидкие и любые плохо закрепленные вещи.
Кровать-трансформер в собранном состоянии может использоваться как:

• рабочий стол;
• платяной шкаф;
• вешалка для одежды.

В варианте исполнения с рабочим столом, его столешница может быть складной. Таким простым образом можно сделать рабочую поверхность внушительного размера.

При необходимости предмет декорируют с помощью нехитрых дизайнерских приемов.

Шкафы-кровати чаще всего декорируются фасадными дверьми. Во-первых, необходимо обеспечить таким дверям надежное крепление в горизонтальном положении. С этим лучше всего справятся магнитные замки. Внутри шкафа можно предусмотреть полочное, вешалочное или двойное (комбинированное) исполнение. Тип внутреннего пространства должен планироваться на начальных этапах.

Складной спальный модуль не менее удобен, чем обычная кровать, но при этом экономит место в комнате.

В исполнении вешалки фасад кровати делается монолитным, а перекладина для их расположения чаще выполняет роль металлической ножки при раскладывании

То есть важно учитывать, чтобы этот упор выдерживал не только вес всей конструкции, но и располагающихся на ней людей

Внешне шкаф- кровать в собранном состоянии себя ничем не выдаст и гарантированно впишется в интерьер.

Стоит подойти к вопросу планирования и самостоятельного сбора шкафа-кровати основательно, и результат станет прекрасным способом рационально организовать жилое пространство даже для небольшой площади.

Как определиться с размером

Чтобы соорудить оптимальный вариант трансформер модификации кровати с функцией шкафа (или наоборот), важно на самом начальном этапе определиться с габаритами конструкции. Ведь именно от них зависит, насколько удобными будут пропорции и того, и другого варианта мебели. Преимущества сборной кровати:

Преимущества сборной кровати:

• расходы на новую кровать снижаются в несколько раз, минимум в 2-3. Магазинный сборный вариант все равно будет дороже;
• дизайн конструкции – универсален, абсолютно удовлетворяет потребностям хозяев;
• можно самостоятельно выбрать самые качественные материалы и не сомневаться в их надежности.

Трансформер с подъемный механизмом

В собранном виде такая мебель выглядит как обычный шкаф – купе. А в разобранном – превращается в мягкую и теплую кровать. Прежде чем приступить к изготовлению данной мебели, стоит определиться с ее типом конструкции.

По типу расположения, шкаф-кровать может быть:

• вертикальной. Такой вариант является самым распространенным. Изготовить складное изделие можно из разных материалов, любых размеров и дизайнов. Мебель гармонично впишется в гостиную, спальню, детскую комнату;

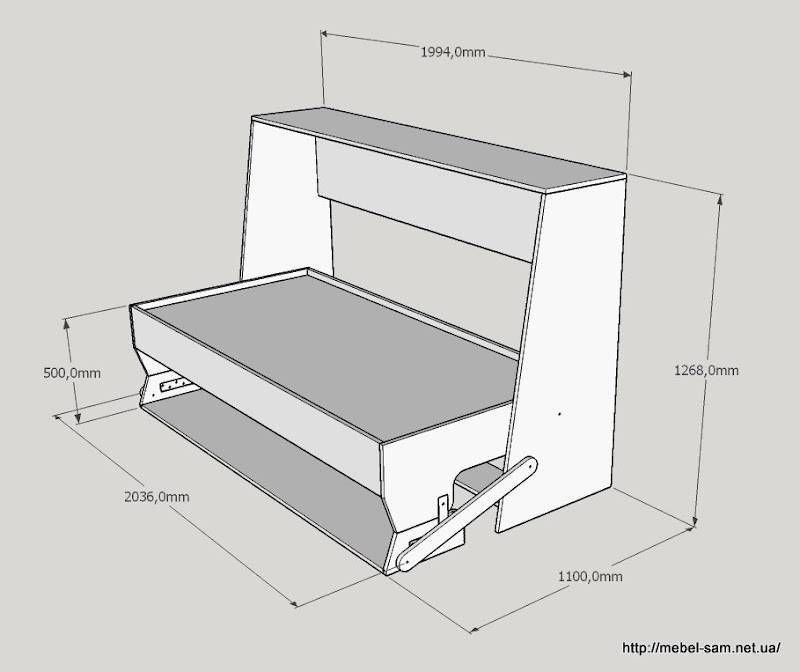

• горизонтальной. Этот тип конструкции чаще всего выбирают для детей и подростков. Как правило, горизонтальные модели не отличаются особо большими размерами.

Шкаф кровать можно сделать в любом стилистическом направлении. Эта мебель гармонично вписывается в классические и современные интерьеры. Ее размеры варьируются от небольшой односпальной кровати и до большой двухъярусной модели.

Для сборки мебели трансформера потребуется подготовить основные компоненты:

• подъемный механизм;
• сверхмощную магнитную застежку для предотвращения выпадения кровати;
• раму кровати;
• шкаф.

Подъемный механизм бывает:

• пружинным. Состоит из прочных сжатых стальных пружин, установленных в раме кровати. Такая система обеспечивает плавное и легкое раскладывание и складывания мебели;

• поршневым. Считается более долговечным, прочным и надежным.

Варианты декорирования

Трансформирующийся в кровать шкаф, своими руками собранный в домашних условиях, — необычный предмет мебели, но его необязательно выставлять напоказ. Определенные декоративные элементы позволят сделать мебель в помещении максимально незаметной. Например, нижнюю часть короба можно оформить так, чтобы создать имитацию шкафа с несколькими дверками. Это возможно благодаря ручкам, деревянным планкам, зеркальным вставкам.

Шкаф, встраиваемый в мебельную стенку, трудно будет принять за кровать, если оформить ее низ в точном соответствии с лицевой стороной других элементов гарнитура. Кроме использования одинакового цвета, на нижнюю часть кровати дополнительно крепят планки и ручки. В соседних шкафах и ящиках можно хранить постельное белье, тем самым ускорить и облегчить процесс уборки постели.

По желанию верхняя часть обшивается однотонной или комбинированной цветной тканью. Вовсе обойтись без изголовья тоже можно, но так конструкция будет менее комфортной. Как вариант, декорируют стену, которая открывается при раскладывании трансформера. Ее разрисовывают или украшают фотообоями. Главное, чтобы выбранный декор сочетался с общим дизайном в комнате.

Этапы изготовления

Стандартная пошаговая инструкция по изготовлению дверей для шкафа-купе своими руками состоит из трех основных этапов:

• подготовку деталей с учетом выбранных размеров;
• сборку самого шкафа и дверных полотнищ;
• монтаж всех профильных элементов, закрепление роликовых механизмов.

Подготовка деталей

Этот этап начинается с подготовки дверных полотнищ, а именно распила плитных материалов и обработки торцов:

1. Элементы из ДЛСП оклеивают специальной лентой с помощью утюга или строительного фена, из натурального древесного массива — шлифуют наждачной бумагой и вскрывают лаком.
2. Стеклянные или зеркальные детали оклеивают пленкой по всей площади с обязательной защитой краев силиконовым уплотнителем. Правильно закрепленный материал должен обтягивать весь периметр хрупких вставок и отступать от краев рамы на 2–3 мм, излишки обрезают на этапе сборки.
3. Резку профиля с направляющими зачастую проводят после тщательной разметки перпендикулярных линий, исключительно с тыльной стороны, без снятия защитной пленки (при наличии).
4. Случайно поврежденные края аккуратно шлифуют напильником с мелкой насечкой.
5. Отверстия в горизонтальных направляющих, закрепляемых внутри шкафа-купе, сверлят диаметром в 3 мм, через 25–35 см друг от друга.
6. Выемки для окончательного крепления рамы делают на вертикальном участке профиля ручки, с 8 мм отступом сверху, 8 и 42 мм — в нижней части.

В ходе резки деталей рекомендуется сверять параметры параллельных участков. По правилам они должны полностью совпадать. Нарезанный профиль стоит разложить на полу или ровном участке с целью проверки размеров, маркировки точек сверления и определения правильного поворота ручек (актуально при работе с С-профилем).

Стандартные размеры шкафов-купе, их внутреннее наполнение

Фиксация направляющих

Монтажу направляющих непосредственно в шкафу уделяется особое внимание. Эти элементы фиксируют с помощью отвесов и выверяют по вертикали до миллиметра

Первыми фиксируют верхние горизонтальные направляющие, после проверки их ровности — нижние. Способ их расположения зависит от типа бокового профиля. При монтаже дверей с асимметричными С-профилем нижняя направляющая смещается от линии фасада вплоть до совпадения с внутренней полосой верхней направляющей. При использовании Н-профиля все горизонтальные направляющие располагаются в одной плоскости и совпадают друг с другом.

Сборка рамы и профиля

Схема сборки дверного полотна зависит от его типа. При использовании стеклянных вставок первым на торец устанавливают силиконовый уплотнитель. После этого все элементы полотна соединяют средними рамками. В отличие от уплотнителя, легко натягиваемого пальцами, на этом этапе могут возникнуть трудности, в особо сложных случаях наполнитель пристукивают резиновым молотком (что не всегда возможно при работе с зеркалом или стеклом). Верхний и нижний рамный профиль закрепляют на уже собранном полотне, с аналогичными усилиями.

Боковой профиль устанавливают последним, начиная с верхней части:

1. Для скрепления рамы в просверленное ранее отверстие аккуратно вставляют винт, с выходом заостренного наконечника на 10–15 мм.
2. Данный наконечник направляют в паз рамочного верхнего профиля и закручивают ключом-шестигранником до 3–4 мм зазора.
3. В полученное пространство вставляют вилку верхнего поддерживающего ролика, после чего винт закручивают до упора.
4. Процесс сборки дверей шкафа завершают закреплением нижней части рамки на расстоянии в 42 мм от края и фиксацией опорного ролика (аналогичным образом, но без тщательного затягивания).

Как выбрать комплектующие для шкафа-купе, полезные советы

Некоторые мастера подходят к процессу сборки по-другому: первой скрепляют раму дверей без наполнителя, после проверки работы эту конструкцию частично развинчивают и заполняют стеклом или ДСП-полотном. Описание этого способа легко найти на тематических ресурсах, основные правила сборки и фиксации профиля остаются неизменными. Во избежание ошибок стоит собрать двери шкафа-купе, как рекомендует производитель раздвижных систем, и уточнить этот момент заранее.

Поэтапная схема сборки трансформера для малогабаритной квартиры

Подготовка

Приняв решение сделать мебель трансформер своими силами, необходимо все тщательно продумать. Начать следует с:

• создания подробного чертежа;
• определения размеров;
• выбора материалов;
• подготовки инструментов;
• подбора цветового решения и дизайна.

Размеры

Размер спального места выбирается согласно свободному пространству помещения. Если комната просторная и светлая, можно сделать довольно габаритную мебель с просторным двуспальным местом. Для супружеских пар подойдут кровати, размерами от 1600х2000  до 1800х2000.

А вот для детей, подростков и одиноких людей можно остановить выбор на изделиях, размерами от 1200х1900 до 1500х1900.

Совет. Для небольших тесных комнат лучше выбирать модели с горизонтальным положением кровати.

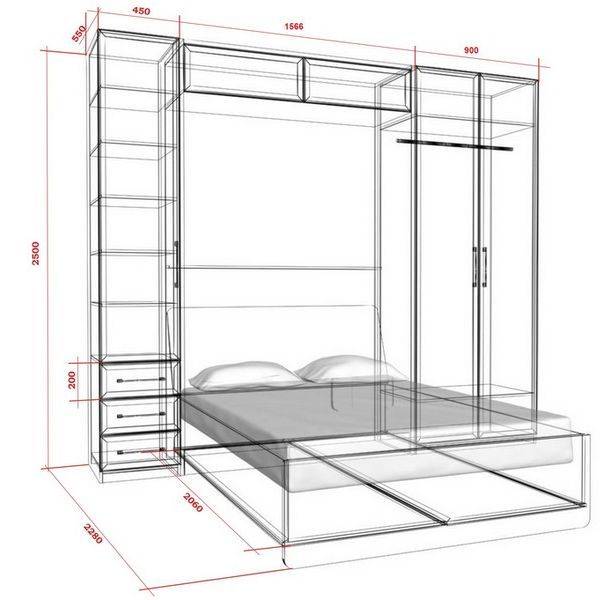

Чертеж с размерами

Создание эскиза является важным моментом в изготовлении мебели. Его можно сделать своими силами с помощью карандаша, линейки и листа, можно заказать в специальной компании, где вам произведут точные расчеты, исходя из модели шкафа-кровати.

Совет. Если вы хорошо владеете персональным компьютером, можно скачать специальную программу по раскрою мебели. Она создаст грамотный и точный чертеж всех элементов мебели.

Если пользоваться услугами профессионалов или компьютерной программой, с помощью грамотно составленного чертежа проще будет собирать мебель своими силами, так как в чертежах не будет неточностей. А при самостоятельном расчете, не имея навыков в данной сфере, можно столкнуться с определенными трудностями. Например, могут не совпадать размеры деталей и тому подобное.

Инструменты и материалы

В подготовительный этап сборки входит подготовка инструментов и материалов. Чаще всего, мебель трансформер изготавливаются из натурального дерева или ламинированного ДСП. Что касается массива, он обладает следующими качествами:

• натуральностью;
• долговечностью;
• устойчивостью к механическим повреждениям.

ЛДСП является:

• прочным и надежным;
• доступным в цене;
• богатым на интересные текстуры, фактуры и цветовые решения.

Из инструментов потребуется подготовить или приобрести:

• шуруповерт;
• дрель;
• электрический лобзик;
• рулетку;
• мебельные шурупы;
• саморезы;
• шлифовальную машину;
• шестигранные ключи;
• набор отверток;
• откидной механизм и прочую фурнитуру.

Как сделать самому в домашних условиях?

После создания чертежа, покупки расходных материалов, подготовки инструментов, можно приступать к изготовлению мебели.

Одни предпочитают изготавливать детали своими руками с помощью имеющегося чертежа и необходимых электроинструментов. Другие – пользуются услугами компаний, где делают распил всех деталей. Второй вариант более удобный.

После распила и торцевания деталей все, что от вас потребуется – просверлить отверстия в нужных местах и в правильном порядке собрать мебель.

Сборка шкафа-кровати делится на определенные этапы:

1. Сначала собирается корпус шкафа, в середине которого, будет скрываться спальное место. Состоять такой корпус должен из: задней стенки, плинтуса и полки для упора. Все детали необходимо крепить друг к другу саморезами на расстоянии 25 см друг от друга. Собранный корпус шкафа устанавливается на заранее подготовленное место.
2. Следующим этапом будет установка собранного корпуса на место и его фиксация к стене.
3. Теперь можно приступать к сборке основания кровати. Оно состоит из рамки с досками, и его высота должна четко соответствовать размерам матраса.
4. Теперь после сборки всех остальных частей изделия, прочно фиксируем основание с коробом с помощью саморезов.
5. Крепим откидной механизм согласно прилагаемой производителем инструкцией.
6. Завершающим этапом сборки является соединение корпуса с остальными элементами и установки фасада.

Важно. Мебель необходимо устанавливать на идеально ровную поверхность. Основание спального места должно строго подходить под размеры собранного каркаса шкафа

Основание спального места должно строго подходить под размеры собранного каркаса шкафа.

Установка фасада является финишным этапом декорирования шкафа-кровати. Лучше всего выбирать глухие фасады из ЛДСП.

В завершение сборки, шкаф-кровать трансформер можно укомплектовать полками для книг, стеллажами и другими элементами.

Вот и весь несложный процесс изготовления шкафа-кровати своими руками. Теперь потребуется установить заранее приобретенный матрас и надежно зафиксировать его ремнями безопасности.

Важно. На фальшдверях ни в коем случае нельзя использовать зеркала. Так как они не предназначены на такие нагрузки и со временем могут треснуть.
